В обход «заборной инфраструктуры»
На пути шнура питания можно встретить калитку или калитку. Как правильно обойти препятствие? Если проем имеет U-образную коробку или над калиткой имеется (ребристая) опорная поверхность, проблема решается сама собой. Электропроводка крепится к неподвижной поверхности.
Правила геометрии кладки такие же, как и для фасадов зданий: не ближе 50 см от проема. Однако на практике это делается редко. Поэтому для защиты от повреждений проволоку вокруг калитки или ворот необходимо проложить в коробе.
При отсутствии неподвижных конструкций над воротами или калиткой требуется прокладка силового кабеля над землей. В этом случае необходимо обеспечить дорожный просвет не менее 2,75 метра (или больше, если необходимо заходить на территорию габаритной техники). Если забор находится ниже этой высоты, то устанавливаются арматурные столбы.
Необходимость обустройства проходных узлов
Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли, но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда называется кровельной проходкой.
Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:
- квадратные;
- круглые;
- овальные;
- прямоугольные и др.
По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным
Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:
- показатели влажности;
- коэффициент загазованности;
- наименьшая и наибольшая температура воздуха внутри сооружения;
- коэффициент запыленности и т.п.
Весь процесс установки зависит от следующих критериев:
- угол наклона кровельного ската;
- интервал от проходки до кровельного конька;
- толщина кровельного перекрытия;
- площадь, которую имеет пространство под кровлей.
В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа кровельной проходки монтируются места, выполненные из бетона в виде монолита.
При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.
Монтаж вентиляции, подробно на видео:
Требования стандарта ГОСТ Р 50571.5.51
ГОСТ Р 50571.5.51-2013/МЭК 60364-5-51:2005 «Электроустановки низковольтные. Часть 5-51. Выбор и монтаж электрооборудования. Общие требования».
В данном стандарте необходимо, как минимум, учитывать требования:
512.2.1 Электрооборудование должно быть выбрано и смонтировано согласно требованиям таблицы 51А, в которой указаны необходимые характеристики электрооборудования, соответствующие внешним воздействиям, которым оно может подвергаться.
512.2.2 Если электрооборудование по своей конструкции не соответствует требованиям, удовлетворяющим внешним воздействиям по месту установки, то его можно применять при установке соответствующей дополнительной защиты при монтаже электрооборудования. Такая защита не должна оказывать вредного воздействия на функционирование электрооборудования.
2.3.134
При прокладке кабельных линий в производственных
помещениях должны быть выполнены следующие требования:
1. Кабели должны быть доступны для ремонта, а открыто
проложенные – и для осмотра.
Кабели (в том числе бронированные), расположенные в местах,
где производится перемещение механизмов, оборудования, грузов и транспорта,
должны быть защищены от повреждений в соответствии с требованиями, приведенными
в 2.3.15.
2. Расстояние в свету между кабелями должно соответствовать
приведенному в табл. 2.3.1.
3. Расстояние между параллельно проложенными силовыми
кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5
м, а между газопроводами и трубопроводами с горючими жидкостями – не менее 1 м.
При меньших расстояниях сближения и при пересечениях кабели должны быть
защищены от механических повреждений (металлическими трубами, кожухами и т. п.)
на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых
случаях защищены от перегрева.
Пересечения кабелями проходов должны выполняться на высоте
не менее 1,8 м от пола.
Параллельная прокладка кабелей над и под маслопроводами и
трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.
Организация молниеотводов
Если ввод электроэнергии в помещение выполнен по системе заземления TN-S, внутри кабеля располагается проводник, имеющий связь с физической землей. При отсутствии рядом с местом прокладки заземленных сооружений большей высоты — проводка может быть «атакована» молнией. Как обезопасить силовой кабель и помещение во время грозы?
Идеальный вариант — молниеотвод на сооружении, доминирующем по высоте. Если забор металлический — вы его и так заземляете, дополнительных работ не требуется. При невозможности выполнить эти условия, необходимо обеспечить защиту кабеля по месту.
- Бронированный кабель — требуется заземление внешней проводящей оболочки.
- Укладка в металлорукав или металлический короб — к «земле» подсоединяется собственно кожух.
- Кабель, проложен по стальной полосе — она и заземляется.
В случае, когда по деревянному или каменному забору проложен обычный силовой провод — требуется молниеотвод в непосредственной близости.
Прокладка кабеля по металлическому забору
Согласно Правил устройства электроустановок — ограничений нет, за исключением общих требований безопасности (см. выше). Самое главное — обеспечение электробезопасности людей. Если оболочка по каким-либо причинам будет нарушена, вся плоскость забора превратится в источник опасности поражения электротоком. Поэтому металлический забор с электропроводкой необходимо заземлять.
Забетонированные на любую глубину стальные столбы-опоры, на которых крепится забор — заземлением не являются. Необходимо организовать защитный контур, и подключить его к плоскости забора.
Причем все щиты должны быть соединены между собой надежными проводниками.
Монтаж кабеля производится с помощью стандартных креплений, как на обычную стену.
Если забор состоит из прочной рамы, сваренной из профильных труб, оптимальный маршрут прокладки — верхняя горизонтальная направляющая. Разумеется, с соблюдением правил высоты: если расстояние до земли менее 2.75 м, кабель должен быть в рукаве или коробе.

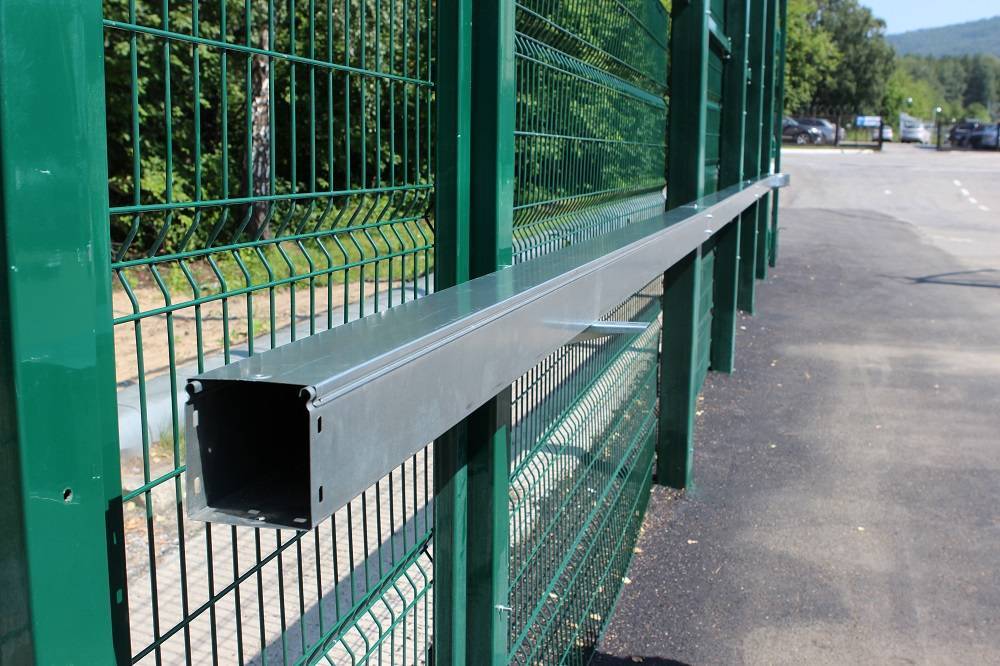

Отдельная тема — заборы из сетки или решетки. Самый простой способ — несущий трос. Точки подвеса располагаются на опорных столбах. Но такие заборы редко превышают высоту 2.5 метра, поэтому все равно придется укладывать кабель в рукав или короб. Второй вариант предпочтительнее с точки зрения эстетики.
При этом, короб или гофр можно крепить как на столбы, так и непосредственно на сетку. То же самое касается установки монтажных распределительных коробок.
Как правильно проложить кабель по забору | Новости | Статьи сайта
Собственникам частных домов, коттеджей и дач часто приходится самим решать проблемы подключения дома и расположенных на участке зданий к электросети. Это могут быть гараж, уличное освещение, оборудование для теплиц и т.д. В этом случае домовладельцу необходимо определиться с маркой кабеля и методом его прокладки, учитывая при этом все нормативные требования, чтобы полученный проект не встретил возражений со стороны контролирующих организаций.
Как правило, на участке кабели прокладывают в земле (траншейным способом), реже – по воздуху. Однако оба этих способа, особенно первый, достаточно трудоемки и затратны. Поэтому в некоторых случаях целесообразно прокладывать кабели и провода по забору.
Действующие требования
Итак, текущая редакция ПУЭ разрешает прокладку кабелей и проводов по заборам и другим подобным конструкциям с условием соблюдения некоторых норм.
Во-первых, желательно для прокладки использовать бронированный кабель, например, ВВБГ. Причина проста – такой кабель гораздо лучше защищен от возможных механических повреждений. Но при этом он и дороже. Поэтому мы в этой статье будем ориентироваться на более дешевые небронированные кабели и провода марок ПВС (соединительный провод) и ВВГ.
Из-за отсутствия брони эти кабели должны прокладываться на высоте не менее 2 метров от уровня земли. В противном же случае их необходимо обеспечить дополнительной защитой от механических повреждений с помощью труб или коробов.
Методы прокладки
Так как забор может достигать 2 и более метров или же быть ниже, мы рассмотрим особенности прокладки кабеля в каждом из этих случаев отдельно.
Забор высотой более 2 метров
Проще всего проложить кабель на высоте более 2 метров от уровня земли, так как можно не использовать кабельные конструкции для защиты проводки от повреждений. В качестве несущего элемента можно использовать обычную стальную проволоку, которая протягивается вдоль забора. Кабель крепится к ней с помощью стяжек или хомутов.
Этот способ прост, дешев и достаточно надежен.
Забор высотой менее 2 метров
В этом случае для защиты кабеля его необходимо прокладывать в коробах, обычных или гофрированных трубах. Трубы могут быть изготовлены как из металла, так и из более дешевого пластика. Наиболее дешевый вариант – ПВХ-гофра. Однако ее прочность и долговечность уступают альтернативным вариантам, таким как пластиковые трубы или короба. Поэтому гофру можно использовать только если риск механического повреждения кабеля минимален. Расстояние между элементами крепежа гофры к забору должно быть не более 1 метра.
Отдельно следует рассмотреть деревянный забор. В этом случае необходимо использовать кабельные конструкции из негорючих материалов, как правило, из металла. Но обычные металлические трубы стоят достаточно дорого, поэтому лучше использовать металлическую же гофру.
Варианты прокладки
Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.
Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальной трос диаметром 1-2 мм, к которому нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.
Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора.
Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Серая гофрированная труба из ПВХ является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна.
Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. Если прокладывать кабель в гофре по улице – лучше покупать черную гофру из полиэтитлена. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:
Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.
Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.
Как осуществляется прокладка кабеля по фасаду?
Принципы прокладки кабеля по фасаду здания
Прокладка кабеля по фасаду здания – принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п. Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований. Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.
Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):
- открытый способ;
- закрытый способ.
Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.) и наличии отделки.
Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.
Прокладка кабеля по кирпичному, бетонному или каменному фасаду
Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ. Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений. Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.
Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.
Прокладка кабеля по деревянному фасаду
Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.
В первую очередь необходимо выполнить следующие важные требования:
- запрещено использование кабеля с алюминиевыми ТПЖ;
- оболочка кабельной линии должна быть негорючей;
- при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.
Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ. Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.
При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.
Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов. При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.
Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статье Особенности монтажа электрической проводки в деревянном помещении»
Прокладка кабеля по фасаду из сайдинга
Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.
Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).
Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.
Но, к сожалению, нередки ситуации, когда выше приведенные способы не приемлемы. Тогда приходится искать пути прокладки кабеля по фасаду из сайдинга без нарушения нормативных требований.
Общие требования к прокладке кабеля по фасаду здания
Укладка кабельных линий происходит параллельно линиям постройки.
Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.
Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.
В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.
Прокладка кабеля по фасаду здания не отличается особой сложностью, главное – внимательно соблюдать все правила устройства электроустановок!
Методы прокладки
Так как забор может достигать 2 и более метров или же быть ниже, мы рассмотрим особенности прокладки кабеля в каждом из этих случаев отдельно.
Забор высотой более 2 метров
Проще всего проложить кабель на высоте более 2 метров от уровня земли, так как можно не использовать кабельные конструкции для защиты проводки от повреждений. В качестве несущего элемента можно использовать обычную стальную проволоку, которая протягивается вдоль забора. Кабель крепится к ней с помощью стяжек или хомутов. Этот способ прост, дешев и достаточно надежен.
Забор высотой менее 2 метров
В этом случае для защиты кабеля его необходимо прокладывать в коробах, обычных или гофрированных трубах. Трубы могут быть изготовлены как из металла, так и из более дешевого пластика. Наиболее дешевый вариант – ПВХ-гофра. Однако ее прочность и долговечность уступают альтернативным вариантам, таким как пластиковые трубы или короба. Поэтому гофру можно использовать только если риск механического повреждения кабеля минимален. Расстояние между элементами крепежа гофры к забору должно быть не более 1 метра.
Отдельно следует рассмотреть деревянный забор. В этом случае необходимо использовать кабельные конструкции из негорючих материалов, как правило, из металла. Но обычные металлические трубы стоят достаточно дорого, поэтому лучше использовать металлическую же гофру.
Подключение к приборам учёта
Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.
Фасадные крепления СИП для кирпичного и деревянного дома.
Способы подключения провода на опоре
Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.
Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.
А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.
Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому
Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху
Ввод кабеля в здание
Ввести в дом кабель можно несколькими способами, но у каждого из них есть свои особенности, так как непосредственно под фундаментом жилого здания вход сделать нельзя, потому что со временем вероятная усадка окажется причиной передавливания: как самой трубы ПНД, так и кабеля.
- Ввод через ленточное основание. В этом случае в фундаменте просверливают отверстие. Делают это по диагонали вверх. В отверстие вставляют отрезок трубы — стальную гильзу, которую фиксируют раствором. В нее вставляют кабель, затем с обеих сторон трубу изолируют, чтобы обезопасить ее от попадания влаги. Используют ветошь, вымоченную в цементном молочке, монтажную пену и/или цементный раствор. Другой вариант — термоусадочные уплотнители кабельных проходов.
- Проникновение сквозь стену дома, если фундамент монолитный. В том месте, где кабель подходит к зданию, устанавливают изогнутую трубу, через которую пропускают кабель. Верхний конец ее вводят в стену, используя такую же трубу из металла. Радиус загиба делают плавным, прямого угла быть не должно.
- В случае свайного фундамента. Это самый простой вариант. Траншею копают прямо до места ввода в дом, потом в полу делают отверстие, затем через него протягивают силовой кабель.
Если небольшая постройка имеет мелкозаглубленный фундамент, есть возможность провести трассу под основанием. В этом случае в роли защиты тоже используют металлическую трубу. Расстояние между ней и нижним краем бетонного основания обязано быть как минимум 60 см, меньшие значения не рассматриваются из-за потенциальной усадки, подвижек грунта.
Кабели, имеющие броню, требуют заземления. Чтобы обеспечить безопасность жильцов, к ней приваривают либо припаивают провод в изоляции, который заводят в щиток (на ноль). Если пренебречь этой операцией, то велика вероятность, что при пробое фазы броня станет главной угрозой. Относительно легким последствием контакта с ней станет электрическая травма, худшим — летальный исход.
Способы прокладки кабеля для уличного освещения
Методы прокладки кабеля:
- воздушный: кабель содержит несущий элемент для крепления провода;
- подземный: кабель с оцинкованной проволокой, возможно укладывать, не применяя дополнительную защиту.
Для прокладки кабеля подходит:
- открытая местность;
- подземная укладка;
- стены зданий.
Кабели укладывают:
- Открытым способом. Монтаж осуществляется не менее, чем в двух метрах над поверхностью, на стенах, столбах, опорах и т. п. Необходима дополнительная защита от повреждений. Подземная укладка допускается только для бронированной линии.
- Скрытым способом. Кабель прокладывается в ж/б-лотках, гофрированных коробах или трубах, каналах, блоках, траншеях.
Варианты прокладки проводов и кабелей по различным основаниям
Монтаж кабеля, а также способы подключения провода на опоре будут иметь существенные отличия в зависимости от материала и типа основания.
Наиболее распространённые виды прокладки кабелей на ограждении загородного участка для:
Забора выше двух метров. Не требуется дополнительная защита от механических повреждений. К стальному тросу (около двух миллиметров) хомутами крепится проводник. Недорогой и относительно лёгкий способ монтажа.
Деревянного забора ниже двух метров. Защита кабеля должна быть изготовлена из негорючего материала. Уголки и металлические короба стоят больше, дешевле использовать гофрированную трубу из металла.
Каменного или кирпичного забора ниже двух метров. Кабель крепится также, как при открытом способе проводки по стенам. Должны соблюдаться все требования безопасности.
Металлического забора (например, профнастил) ниже двух метров. Потребуются трубы или короба. Пластиковая гофра – наиболее простой вариант (предпочтительнее полиэтиленовая чёрная). Крепится к несущей поверхности с шагом не более одного метра.
Прокладка кабеля по каменному или бетонному забору
Укладка производится на высоте 2,75 метра. Изолированному проводу, имеющему внешнюю оболочку, не требуется дополнительная защита. Подходит стандартный ВВГ-кабель. Однако, предпочтительнее наличие двойной оболочки.
Монтируется кабель в случае монолитного забора непосредственно на поверхность с помощью металлических или пластиковых хомутов.
При использовании СИП-кабеля с одним изолирующим слоем нужно, применив монтажные специальные хомуты, обеспечить зазор около 6 см.
Если забор сборный, то монтаж кабеля осуществляется с помощью троса (точки подвеса на опорах).
В качестве защиты подойдёт труба, гофр-рукав или короб.
Прокладка кабеля по деревянному забору
По высоте требования такие же, как и для бетонного основания.
С помощью керамических роликов обеспечивается определённое расстояние от деревянного основания. Кабель не должен соприкасаться с деревом. Укладка производится в гофр из негорючего материала: специальный пластик, металл.
Часто используется прибитая к забору полоса из стали, которая также выступает в качестве несущей конструкции.
Прокладка кабеля по металлическому забору
В этом случае главное – обеспечить электробезопасность.
Кабель монтируется стандартными креплениями, как в случае с обычной стеной.
По забору из сваренной прочной рамы оптимальной будет прокладка по горизонтальной верхней направляющей, с учётом высоты (при высоте ниже 2,75 м обязательно наличие короба или рукава).
Для заборов из сетки или решёток – лучшим вариантом будет трос (подвес – на опорах). Поскольку сетчатые заборы, как правило, ниже 2,5 метров, в любом случае понадобятся короба или гофр, которые можно крепить и на опоры, и на саму сетку, как и распределительные монтажные коробки.
Система заземления для частного дома — какую выбрать
Решая, какое заземление делать в частном доме, следует учитывать несколько факторов:
удаленность от источника питания.
характер и тип почвы, в которой будут размещены электроды;
величина нагрузки в сети, для которой подбираются наиболее подходящие виды заземления в частном доме;
В зависимости от нагрузки подбирается сечение заземляющего проводника. Он должен быть не меньше толщины фазного провода, если его сечение менее 16 мм2. При толщине фазного провода от 16 до 32 мм² сечение заземляющего провода должно составлять 16 мм². Что ж, при толщине линейного провода более 32 кв. Мм сечение заземляющего провода должно быть как минимум вдвое меньше, чем у первой фазы.
Тип заземления зависит от типа заземления, которое будет использоваться, и размеров его элементов. На песчаных почвах следует использовать более длинные электроды, чем на глинистых или глинистых почвах. Это связано с тем, что песок хуже удерживает влагу, а сухой грунт имеет низкую проводимость.
От расстояния до источника питания – подстанции или трансформаторного генератора будет зависеть, проводить ли отдельный заземляющий провод от источника или создавать отдельную цепь возле дома. Если расстояние от источника большое, а сечение провода большое, то лучше выбрать второй вариант. Это существенно сэкономит на стоимости ЛЭП.
Одной из самых распространенных и безопасных систем заземления для частного дома является система TN-CS. В этом случае на вводное распределительное устройство подводятся только фазный и нулевой провода. Электроэнергия от ВРУ к дому уже подводится по кабелю с отдельным заземляющим проводом РЕ. Он подключается к корпусу шкафа ASU, а тот, в свою очередь, к цепи заземления.
Если для питания частного дома используется генератор, то выгоднее использовать систему TN-S. В этом случае корпус генератора заземляется, а от источника к дому электричество передается по кабелю с отдельным защитным проводником.
в строящихся домах старую схему TN-C лучше не использовать. При большом количестве бытовой техники такая система не сможет надежно защитить проживающих в доме.
Типы заземления в частном доме
По типу цепи заземления заземление делится на искусственное и естественное.
Искусственное создается сознательно в процессе организации электрических сетей. Этот тип предполагает наличие искусственно созданного заземляющего электрода, который находится в непосредственном контакте с землей. Это может быть только специально созданная схема, характеристики и параметры которой тщательно рассчитаны.
Металлические элементы конструкции, контактирующие с землей, можно использовать как естественный грунт. Это могут быть грунтовые железнодорожные пути, стальные трубы колодцев, арматура фундаментов. Такие конструкции не могут иметь точных параметров, поэтому допускается использование естественного заземления для защиты отдельных устройств, но не всей электрической системы в целом.
