Предназначение гофрированной изоляции
Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:
Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
- При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
- При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжки
Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:
— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.
Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.
- При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
- В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.
Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.
Как протянуть кабель в гофру с зондом — пошаговая инструкция
Для работы потребуются следующие материалы и инструменты:
- Гофрированная трубка, оснащенная зондом для протяжки провода. При выборе конкретной модели гофры необходимо ориентироваться на условия эксплуатации.
- Кабель. Определяясь с кабелем, в учет берут мощность потребления электроэнергии. При небольшой нагрузке на линию подойдет модификация ВВГ. В других случаях лучше приобрести более мощные кабели АВБбШв или ВБбШв.
Бокорезы, монтажный нож, рулетка, изоляционная лента.
Процедура протягивания кабеля в гофре состоит из 4-х этапов:
Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки
При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой
Если зонд уйдет в трубку, придется начинать процедуру заново
Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.

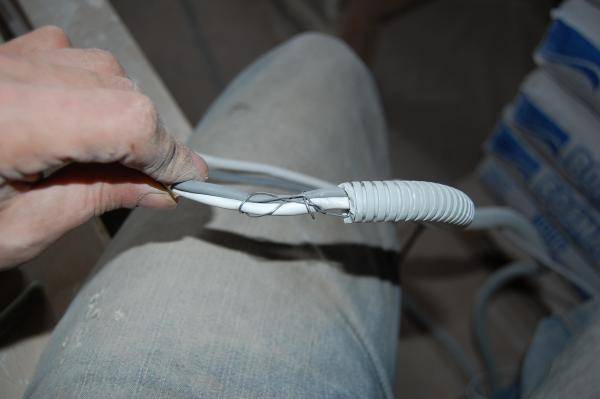

Присоединить струну к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.
Надежно закрепить обратный конец струны. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.
Продеть кабель в гофру
При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности
Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

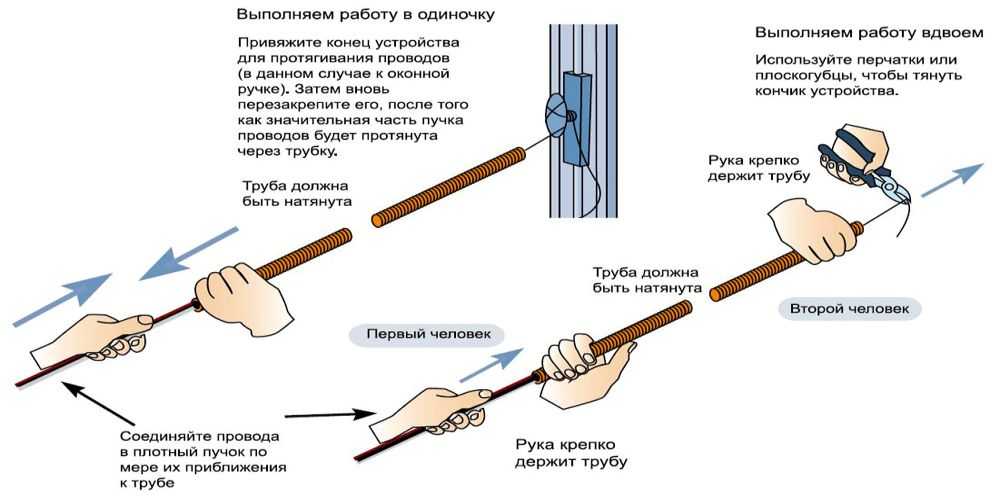

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:
Полезные видео, которые наглядно показывают процесс продевания кабеля в гофрированную трубу:
Фрезерование газобетона вместо штроб
Плюсы:
- Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
- Нет огромного количества пыли.
- Не нужно подключать шланг от пылесоса.
- Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.
Мнение эксперта
Сергей Шабловский
Штукатур
Отметим, что способ подойдет только под прокладывание одиночных проводов в газобетоне и других ячеистых блоках. Под гофру придется штробить.
Делается канал под провод очень просто.
- На стене намечаем линию под электрику.
- Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
- Закладываем провод.
- Штукатурим стены.
Как это делается показано на видео ниже.
Монтаж электропроводки в гофре открытым способом
Монтаж открытой электропроводки в деревянном доме
Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:
- Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
- Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
- Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.
На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:
- Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
- Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
- Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.
Сколько проводов можно проложить в одной гофре
Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения
По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.
Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:
- При диаметре 16 помещается 3 кабеля.
- Если он равен 20, поместится 4-5.
- Диаметр более 25 вмещает 5-6 кабелей.
Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.
Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.
Как правило, трудностей при выборе и установке гофрированных труб не возникает
Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение
Сфера применения гофрированных труб
Гофрированные трубы широко применяются в разных сферах промышленности, а также в бытовых целях. Востребованы при выполнении следующих монтажных работ:
- установка воздуховода вытяжки и вентиляционной системы;
- для дренажа конденсата ими оснащают кондиционеры и сплит-системы;
- используются для соединения в сантехнике, например, для подсоединения сливного сифона с канализацией;
- в автомобильной промышленности для отвода конденсата и защиты проводов от термического и химического воздействия;
- для подключения котлов, духовых шкафов и плит;
- для подключения отопительных систем.
Гофра для кабеля, размеры, цены
Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Цена на гофрированные электротехнические трубы зависит от многих факторов
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
- к осветительным приборам — 16 мм;
- к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов
Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее
При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета
Разные материалы, цвета, толщина стенки и разные цены
Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
| Название | Тип | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Назначение |
|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | да | 2,4 руб | ||
| Труба гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | да | от 7,5 руб/м | 55 | для скрытой прокладки |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | да | от 8,9 руб/м | 55 | для скрытой проводки |
| Труба ПНД красная двустенная | жесткая | 50 мм | 41,5 мм | да | 78,5 руб/м | 44 | для скрытой прокладки |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | да | от 9,7 руб/м | 55 | скрытая прокладка |
| Труба ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | да | от 28 руб/м | 55 | открыта, Скрытая прокладка |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкость к ультрафиолету |
| Гофротруба полиамид | серая | 21,2 мм | 16,8 мм | да | от 48 руб/м | 68 | открытая, скрытая прокладка |
https://youtube.com/watch?v=8%2520%E2%80%B3%26gt%3B
Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Что такое гофра и где она применяется
Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.
Скрытая прокладка
Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:
Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.
Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими
Важно при таком монтаже использовать не распространяющие горение или металлические гофры
Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).
Открытая прокладка
Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.
Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.
Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).
Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.
Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.
Последовательность работы с гофрированной трубой
Новичку, сталкивающемуся с подобной работой, бывает тяжело понять как протянуть провод через гофру, особенно когда это делается впервые. Чтобы все прошло гладко, следует соблюдать приведенную ниже последовательность действий.
- Отмеряется (лучше по месту) необходимая длина гофры, отрезается ножом, а стальная проволока перекусывается бокорезами. В процессе резки необходимо пальцами придерживать протяжку, чтобы она не утонула в трубе.
Достать ее оттуда практически невозможно, тонкая проволока концом может упереться в одно из колец. Если это случилось, ничего другого не остается, кроме подрезания трубы. После отрезания из гофры должны выглядывать оба конца протяжки, загнутых наружу.
Готовится жгут. Для облегчения последующих действий он должен быть максимально плотным. Возможно, для этого его придется в нескольких местах стянуть изолентой.
От изоленты на тканевой основе лучше.отказаться, так как ее шероховатая поверхность может затруднить протяжку жгута через трубу. ПВХ изолента, более гладкая, вполне подходит.
Одна из самых ответственных операций – присоединение конца вставляемого в гофру жгута к стальной протяжке.
Закрепить проволоку можно двумя способами: сделать плотный виток вокруг конца жгута либо зацепить за внешнюю изоляцию, проколов ее. Теперь место соединения плотно и надежно обматывается изолентой. Никакие концы не должны торчать из получившегося соединения. Конструкция должна представлять собой гладкий цилиндр.
Затягивание жгута в гофротрубу предполагает наличие двух пар рук, но можно это сделать и самому, если свободный конец протяжки прочно закрепить на какой-либо конструкции.
Задача: удерживая протяжку, натянуть гофру на жгут. Работа нелегкая и монотонная даже в том случае, когда между жгутом и трубой остается небольшой зазор. Если приходится прилагать при натяжке очень большие усилия, существует риск оторвать протяжку от жгута. В таком случае остается обрезать уже надетую часть гофры и повторить крепление.
Снимать уже сидящий на проводах отрезок трубы или нет, решается из соображений эстетики. Если устраивает гофротруба, соединенная из отрезков при помощи изоленты, лучше не снимать, а продолжить процесс, начиная со стадии крепления жгута к протяжке.
Труба с заправленными в нее проводами крепится к стене, потолку или другим объектам при помощи специальных клипс для крепежа гофротрубы или другим способом. Ццель крепления – защита от провисания получившейся конструкции.
Способ монтажа проводов в гофротрубе приведен для случая, когда диаметр жгута соизмерим с внутренним диаметром трубы. Если кабель или провод легко входят в гофру, то и сам процесс упрощается, но подход тот же!
Стоит помнить, что если планируется защитить несколько проводов, их можно вставить в гофротрубу только одновременно.
При подсоединении к розеткам или распределительным коробкам проводов, защищенных гофрой, нужно позаботиться о том, чтобы кромка гофры входила в розетку или коробку, не оставляя на виду открытый провод.
Посмотрите видео, в котором рассказаны некоторые хитрости о том как продеть провод.
Технические характеристики
Гофра бывает пластиковой и металлической. Также она представлена в различных модификациях и имеет свои уникальные технические характеристики с химическими составами.
Пластиковые модели бывают трех разновидностей: полипропиленовые, поливинилхлоридные и полиэтиленовые. Первые создаются с использованием синего самозатухающего водонепроницаемого материала, не поддерживающего горение. Используются, для того чтобы прокладывать провода в уличном и влажном помещении.
Вторые имеют серый оттенок. Обладают функцией самозатухания и устойчивости к влаге. Третьи создаются из полиэтилена, имеющего низкое давление. Подобный тип гофры окрашивается в оранжевый или черный цвет. Имеет функцию защиты от горения и отличается влагостойкостью. Часто используется в кабелях, находящихся во внутренних и наружных стенах, стяжке.
Металлическая гофра создается с применением нержавеющей либо оцинкованной стали. Она отличается устойчивостью к горению, стойкостью к механическому и химическому воздействию. Используется в проводке деревянного и каркасного доме. Подходит для уличной проводки.
Для гарантированного удовлетворения требований пожарной безопасности, необходимо использовать металлические гофры. Кроме того, что материал негорючий, он еще и стойкий к физическим нагрузкам и воздействию грызунов. Гофра имеет толщину в 2 миллиметра. Благодаря этому обеспечивается защита от короткого замыкания.
Что касается размера, гофра имеет длину от 16 до 65 миллиметров. Изделие, имеющее диаметр в 16 миллиметров, подходит, для того чтобы проложить электролинию, начиная от распределительного щитка до осветительного прибора. Трубы, имеющие диаметр в 20 миллиметров, будут идеальными, для того чтобы протягивать электропроводку до розетки и выключателя. Гофра, имеющая диаметр в 25 миллиметров, нужна, чтобы протягивать провода от щитка до другого элемента электроцепи.
Обратите внимание! Чтобы соединить несколько электрощитов, понадобится взять изделие с диаметром 32 миллиметра, а чтобы провести проводку между этажами, потребуется взять изделие с размером 40 миллиметров. Технические характеристики пластиковой модели
Технические характеристики пластиковой модели
Ошибки и правила монтажа кабеля в гофре
не создавайте острых углов при проектировании трасс
для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты
Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.
нельзя протягивать в одной гофре сразу несколько кабельных линий
силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:
Рекомендуемые диаметры гофры под разные сети:
на линии освещения как правило используется гофра d=16мм
на силовые розетки диаметром не менее 20мм
под коаксиал для видеонаблюдения – не меньше 25мм
под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм
Безопасный монтаж
Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.
Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.
https://youtube.com/watch?v=7HqLTzKcSTQ
Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.
Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.
Ремонт гофрированных трубок
При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.
Сменяемость проводки
Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.
Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.
Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально
Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.
Увеличение стоимости работ
Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.
Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.
Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.
Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.
При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.
А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.
Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.
Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:
специальный крепеж и гвозди
Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.
больше распредкоробок
Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!
Поэтому общее число коробок, хоть и не существенно, но вырастет.
Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.
Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.
При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.
У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.
Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.
А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.
Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.
При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.
