Прокладка кабеля в гофре: как протянуть кабель через гофру

Практические советы по выбору гофры

При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.

Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.

Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.

А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

  • выше плинтусов на 15-20 см;
  • ниже потолка и балок на 20-30 см;
  • от углов на расстоянии 10 см;
  • в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

  • ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
  • ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
  • ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

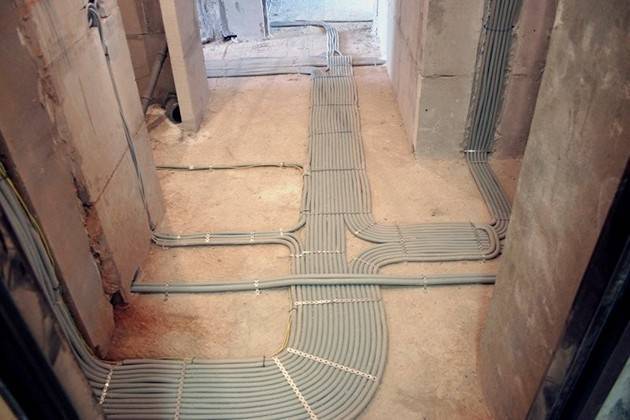

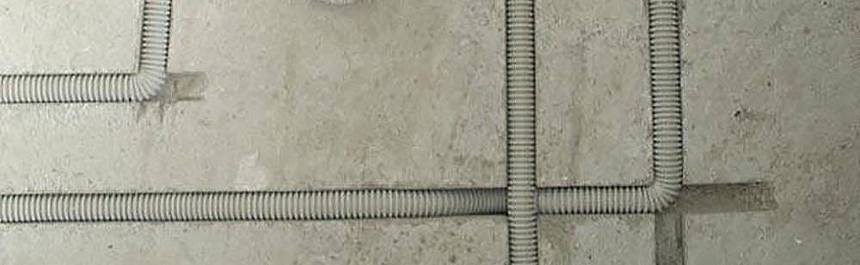

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Что следует знать, приступая к разводке электрики по полу:

  1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
  2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
  3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
  4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
  5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
  6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
  7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
  8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость; — большое количество строймусора; — повышенную вероятность последующего повреждения проводов, например, перфоратором; — проблему с монтажом скрытых электролиний в постройках из дерева; — сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

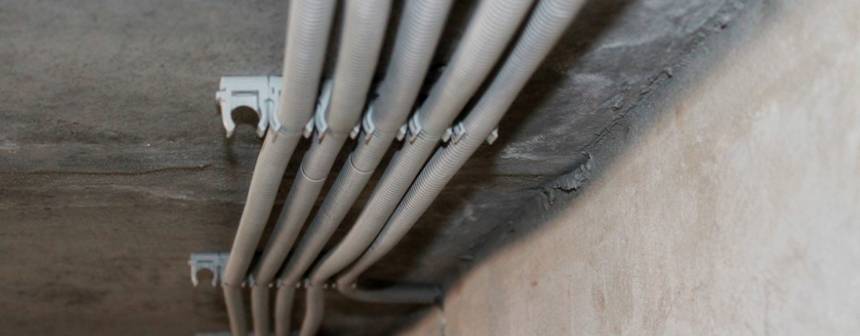

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
следует избегать взаимных пересечений электротрасс;
электропитание к выключателям обычно подводится сверху, а к розеткам — снизу;
клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
стыки гофрированных отрезков формируются соединительными муфтами;
межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия

Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.

Гофра в стенах

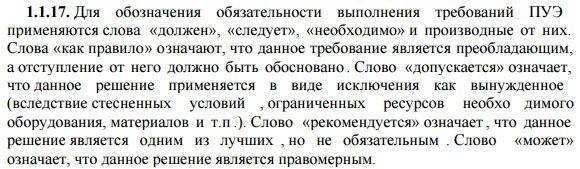

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

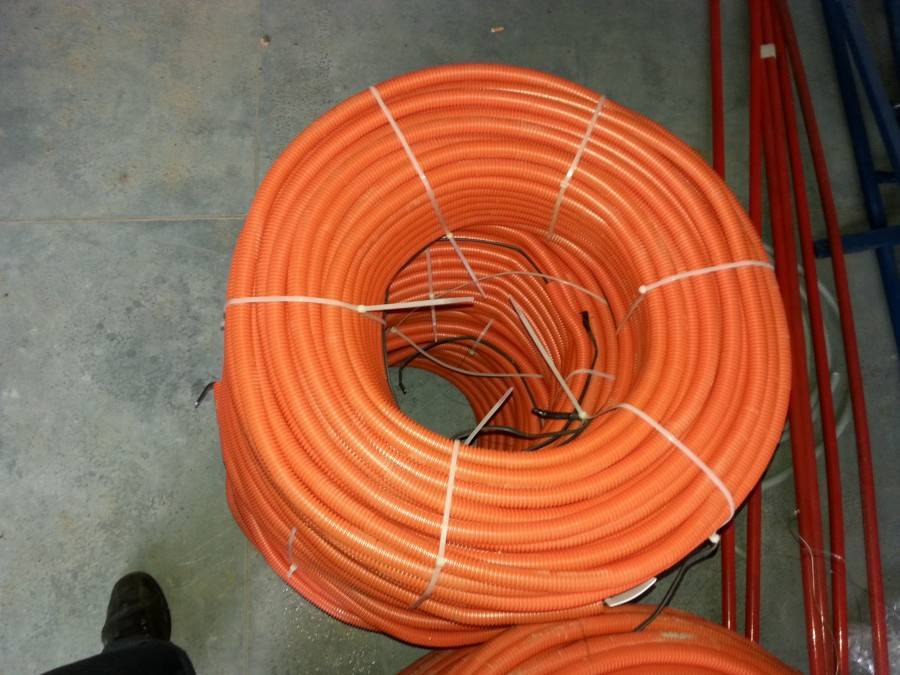

Гофры для прокладки кабелей

Рассмотрим основные виды и правила выбора гофрированных труб для прокладки электрического кабеля.

Материал

Для создания гофры применяются следующие материалы:

  • Полипропилен (ППР). Обладает низкой ценой и малым весом, но плохо выдерживает высокие нагрузки. ППР подходит для внутренней отделки дома, а также для создания сигнальных линий.
  • Поливинилхлорид (ПВХ). Самый популярный и надежный материал, который выдерживает средние и высокие нагрузки, не плавится и не портится при воздействии воды. Подойдет как для внешней, так и внутренней прокладки кабеля.
  • Полиэтилен низкого давления (ПНД). Дешевый эластичный материал, которые не боится воды и легко монтируется. Держит тепло при нагреве, поэтому рекомендуется использовать для внешней отделки или внутри негорючих стен.
  • Оцинкованная или нержавеющая сталь. Обладает очень высокой прочностью, отлично держит нагрев, воздействие воды и грибков. Однако монтировать металлическую гофру сложнее, поэтому ее используют только в условиях высокой нагрузки (например, на заводах или при создании протяженных линий коммуникации).

Виды

По прочности различают три вида гофрированных труб:

  • Легкие. Дешево стоят и широко доступны в любом строительном магазине. Обладают невысокой прочностью, но хорошо подходят для укладки кабелей внутри стен или потолков.
  • Средние. Обладают отличной прочностью и устойчивостью, но дороже стоят. Хорошо подходят для внутренней и внешней отделки домов, небольших зданий.
  • Тяжелые. Обладают большим весом и высокой ценой, но отличаются очень высокой прочностью. Применяются для отделки крупных зданий и создания линий электроснабжения надземного/подземного типа.

Выбор размера

Выбор размера гофры

Диаметр гофры находится в пределах от 15 до 65 миллиметров, а материал нужно подбирать по толщине кабеля (он не должен упираться в стенки трубы после монтажа). Толщина стенок находится в пределах от 3 до 12 миллиметров, а чем толще кабель, тем толще должны быть стенки. Материал упаковывается в заводские бухты размеров 15, 25, 50 или 100 метров. При необходимости продавец в магазине может отрезать от бухты трубу необходимой длины, хотя обычно в этом нет необходимости.

Особенности

Гофра бывает двух основных типов в зависимости от предназначения:

  • Обычная гофра с гладкой внутренней стенкой. Такие трубы дешевле стоят, но сгодятся они для прокладки лишь небольшого по длине кабеля. В случае длинной проводки протягивать кабель в гофре будет достаточно сложно, а край провода может упираться и деформировать трубу, что сделает конструкцию ненадежной.
  • Гофра с проволочной натяжкой. У такой трубы внутри располагается тонкая металлическая проволока. С ее помощью значительно упрощается протягивание кабеля по трубе. Это не только упрощает жизнь мастеру, но и минимизирует риск деформации внутренних стенок трубы.

Основные правила монтажа проводки в потолке

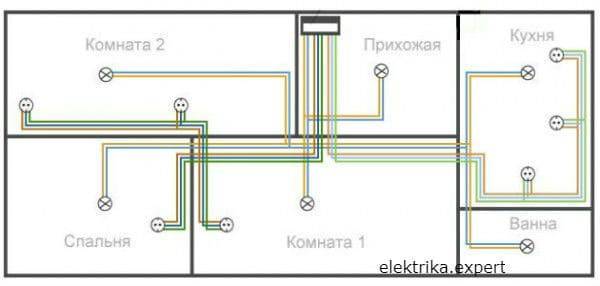

Электромонтаж проводится только на основе заранее составленного плана, разбитого на части и объединенного в один проект.

Поочерёдно при составлении бумаг выполняют такие действия:

  1. Определяют место, откуда электричество подаётся к локальному участку.
  2. Выделяют точки, где потребляется электричество.
  3. Выбирают место установки для компонентов защиты.
  4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.
Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

Работа проводится путём выполнения следующих действий:

  1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
  2. Далее устанавливаются распределительные коробки.
  3. Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
  4. Отдельные части труб соединяются, стандартный вариант – сварка.
  5. Кабеля прокладываются по трубам при помощи протяжки.
  6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
  7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
  8. После допускается проверка проверки работоспособности.

Бетон

В данном случае нарезка штроб. Используется специальный режущий инструмент, снабжённый алмазными дисками, помогающими обрабатывать камень. Долбёжные разновидности приборов (перфоратор,ударная дрель) тоже нужны, но только для труднодоступных поверхностей. Чем больше ширина штробы – тем лучше.

  1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
  2. Укладка кабелей – свободная. Натяжение отсутствует.
  3. По приложенному к стене шпателю легко проверить показатель углубления.
  4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

об увеличении естественных утечек тока голого кабеля под штукатуркой

и про возможное влияние компонентов штукатурки на изоляцию

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
    Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
  • Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
  • Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
  • Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Этот процесс мы также рекомендуем наглядно просмотреть на видеоуроке:

Как справиться одному

Иногда возникает необходимость протянуть проводник в гофрированном шланге по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

Обзор всего мероприятия

Как завести провод без зонда

Как проложить гофрированный шланг через гипсокартонный потолок

Как справиться одному

Для чего нужна гофра для кабеля

Когда речь идет о прокладке кабеля в жилом помещении, необходимо знать, что разрешено использовать только медные кабели. При возгорании он распространяет низкое содержание дыма и газа. Многие задаются вопросом: «Можно ли прокладывать медный кабель без применения гофры?»

Основное назначение гофры – защита кабеля при его возгорании. Надежность и уровень безопасности зависит от качества материла, из которого изготовлена гофра. Для изготовления гофры используют поливинилхлорид, полиэтилен (низкого и высокого давления), полипропилен.

Зачем кабель укладывают в гофру:

  • По некоторым правилам установки электропроводки и слаботочной сети необходимо использовать гофру.
  • Гофрированная труба надежно защищает кабель от механического повреждения.
  • Гофра выполняет функцию дополнительной изоляции.
  • Продеть кабель в гофру несложно, так как она довольно гибкая, что значительно упрощает процесс установки.

Часто гофру используют, чтобы проложить силовой, телевизионный и UTP кабель. Гофрированные трубы применяют при прокладке проводки разного типа (наружная, скрытая, подземная). Подбор материала, конструкции и варианта исполнения трубы будет зависеть от того, где выполняется монтаж.

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
