Как проложить электропроводку под полом своими руками

Безопасный монтаж

Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.

Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.

Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.

Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.

Крепление кабеля к полу

Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:

с помощью перфоленты

с использованием текстильной ленты

на сетке, кабельными стяжками

Последний метод применяют при использовании в квартире напольной шумоизоляции.

В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.

В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.

Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.

Положительные стороны монтажа кабеля в полу

Перед проведением монтажа следует ознакомиться с положительными, негативными сторонами этого способа. К положительным моментам относят:

• Безопасность. При проведении проводки электросети под полом исключаются моменты, когда владелец дома случайно повредит, например гвоздём.
• Экономия затрат на проведение проводки. Для монтажа правильной проводки требуется минимальные затраты, существенная экономия средств.

Монтаж электропроводки по полу в специальном коробе

Простота работ. При проведении электромонтажных мероприятий нет ничего сложного. Основная задача работы – вместить кабель в гофро трубу, залить цементным раствором.

• Уменьшение трудозатрат. Не требуется проводить работы по бурению стен алмазным оборудованием для установки распределительных коробок в стенках.
• Случайным образом к проводке не добраться, поэтому исключается возможность её повреждения, получение травм от удара током.

К недостаткам относят сложность замены электрической проводки, ведь кабель находится под слоем бетона. При укладке проводки таким способом присутствуют затраты на приобретение гофрированной трубы.

Монтаж электропроводки в частном доме

Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

Распределительный щит

После выбора схемы разводки приступают к сборке основного блока, который содержит:

• общие УЗО и автоматы;
• защитные устройства отдельных групп;
• приборы учета;
• нулевую и заземляющую шины.

Функции жилы определяют по цвету:

• красная, коричневая, белая или черная является фазой;
• синий цвет соответствует нулю;
• желто-зеленая жила является заземляющей.

Сборку щита пошагово выполняют по мере формирования веток электрической сети.

Ввод кабеля в помещение

Подводимый к дому кабель имеет самую большую толщину.

Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.

Система защитного отключения

Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.

Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.

Распределительные коробки

Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.

Коммутация кабелей и конструкций

Для соединения элементов проводки между собой используют:

• пайку;
• скрутку;
• клеммные колодки с пружинами и винтами.

Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.

При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.

Подключение розеток, осветительных приборов

При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.

Заземление

Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.

Требования к выполнению монтажных работ при прокладке электрических сетей в полу

Общие требования

• Перед началом выполнения работ необходимо составить план-схему прокладки кабелей (проводов);
• Монтаж электропроводки в полу осуществляется в трубах;
• Места соединений и ответвлений должны быть доступны для осмотра (ПУЭ – 2.1.23.);
• Соединение кабелей и проводов выполняется в распределительных коробках;
• При длине прямых, протяженных участков, с длиной более 20,0 м, необходимо предусмотреть установку протяжных коробок;
• Заполнение труб кабельной продукцией не должно превышать объем, регламентированный ПУЭ (не более 40 %);
• На каждом отдельном участке сети, число поворотов провода (кабеля) на угол в
• 90 *должно быть не более двух;
• Участки не должны накладываться один на другой;
• В местах соединения, провода (кабели) должны иметь запас для повторного подключения;
• В местах соединения не должно быть механических усилий на данные соединения;

Требования при прокладке электропроводки в стяжке пола.

Монтируемые трубы проводки должны быть утоплены в бетонную стяжку на глубину не менее 30 мм;

Требования при прокладке электропроводки в полу (деревянные конструкции).

• Деревянные конструкции обрабатываются противопожарными средствами;
• При монтаже под деревянными полами следует применять металлическую трубу с обеспечением мероприятий обеспечивающих  недопущение попадания влаги внутрь последней;
• Металлические трубы должны быть заземлены;
• Запрещается прокладывать трубы на лагах полового покрытия;
• При использовании пластиковой гофрированной трубы необходимо выполнить обработку концов труб не горючими материалами.

Нормы безопасности при выполнении электромонтажных работ на производстве

Строгое соответствие нормам и требованиям безопасности при электромонтаже, а также прокладке кабеля должно играть ключевую роль, это дает гарантии для безопасной работы производства и сотрудников. Соблюдение этих требований гарантирует полное соответствие объекта условиям пожарной безопасности.

Верный выбор при покупке электрооборудования, а также сопутствующих проводниковых продуктов – это залог безопасной и долгосрочной эксплуатации электросети. Технические характеристики используемых составляющих должны в полной мере быть согласованы с уровнем мощности, к которому они будут подключаться. Такие важные нюансы, как влажность на объекте, возможное внешнее воздействие и агрессивность среды, обязаны учитываться. Особые требования к монтажу электросети на любом производстве должны быть соблюдены в каждом составляющем сети, поэтому эти работы должны выполнять только квалифицированные профессионалы своего дела.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

ПВХ трубы для прокладки кабеля

Правила монтажа проводки по полу

Гофра, которая используется при монтаже в стяжку, должна быть жесткой или тяжелой, как ее еще называют.

Она имеет практически одинаковый вид с легкой ПВХ гофротрубкой. Однако цена на эти изделия отличается в несколько раз!

В качестве альтернативы многие применяют оранжевую или черную ПНД гофру.

Три разновидности гофротрубок и их характеристики ПВХ, ПНД, ПП:

ПП

Однако не забывайте, что ПНД гофра горючая! Хотя большинство здесь и успокаивает момент ее монтажа на бетонной плите, да еще и залитой сверху стяжкой.

При использовании дешевой ПВХ, во время работы, вы не раз будете на нее наступать и продавливать собственным весом. При этом не забывайте про небрежное обращение со стремянкой, падение тяжелых предметов. Все это запросто может повредить изоляцию кабеля.

Кто рискнет проложить кабель в стяжке без защиты, то есть без гофры, в дальнейшем может столкнуться с серьезными проблемами. Стяжка к сожалению, иногда дает трещины, а вместе с ними будет рваться и провод.

Кстати, по поводу мифов о сменяемости проводки проложенной в гофре, можно подробно прочитать в статье ”Монтаж кабеля в гофре – ошибки и заблуждения.”

Единственно полноценный вариант сменяемости, может быть только при закладке в стену широкого пластикового кабель канала или труб.

Такое зачастую делают на стенке, где будет вешаться телевизор. И то, в этом случае используются совсем другие кабеля.

Весь шлейф при монтаже по полу, желательно размещать на расстоянии от края стены (примерно 30см). Не нужно делать примыкания вплотную с ней.

При монтаже плинтусов, барной стойки или другой мебели, можно легко пробить и повредить кабель.

Что касается распаечных коробок, то наиболее оптимальным вариантом будет монтаж всех соединений в подрозетниках.

То есть, там где устанавливаются выключатели и розетки используются углубленные подрозетники и вся коммутация выполняется внутри них.

Если вам понадобится провести ревизию контактов или перекоммутировать что-либо, то проблем с этим не возникнет.

Снимается сам механизм выключателя или розетки, вытаскиваются от туда провода и проводятся все работы. Затем все собирается в обратном порядке.

При этом вам не нужно демонтировать, а затем заново натягивать натяжной потолок, как в случае с проводкой по верху.

Электропроводка в полу: недостатки и преимущества монтажа

Электрические провода, проложенные в полу, предоставляют владельцу дома следующие преимущества:

• возрастает уровень электробезопасности. Достигается это тем, что распределительные коробки размещаются не на стенах и случайно повредить их практически невозможно;
• значительно сокращается время на монтажные работы, т.к. нет нужды штробить стены;
• длину электропроводки можно уменьшить за счет возможности прокладки кабелей по наиболее оптимальной схеме;
• имеется возможность обустройства теплых полов.

Электропроводка в полу Между тем, отмечается и несколько минусов:

• для каждой розетки желательно прокладывать собственную линию к электрощитку. Это увеличивает стоимость проекта;
• ремонт или полная замена электропроводки потребует демонтажа пола;
• прокладка теплого пола в большинстве случаев требует участия специалиста.

Укладка проводов в штробы и гибкие рукава

Укладка в штробы является лучшим способом скрывать проводку не только от воздействия окружающей среды, но и визуально.

Данная процедура проводится в такой последовательности:

1. Изготовление болгаркой параллельных пропилов на расстоянии 3-4 см и глубиной до 3 см.
2. Выбивание материала между прорезями перфоратором.
3. Высверливание отверстий под розетки, коробки и выключатели.
4. Укладка кабеля в штробы, его фиксация гипсом или скобами.
5. Заполнение канавок цементным раствором с последующей шпаклевкой.

Если использовать гофрированную трубку, это поможет без разрушения основания заменить кабель после его износа или повреждения.

За и против

При прокладке электропроводки на практике используется несколько по меньшей мере сопоставимых по популярности вариантов решения этой задачи. Само отсутствие среди них явно выраженного лидера наглядно свидетельствует о том, что у каждого из доступных вариантов имеются свои достоинства и недостатки. Таким образом, каждый конкретный случай монтажа электропроводки основан на том из них, который обеспечивает наибольшие преимущества для данных местных условий. Неизбежные недостатки выбранного способа должны иметь второстепенное значение.

Достоинства.

• использование бетонной стяжки как основы кабельных каналов обеспечивает высокую электро- и пожарная безопасность; провод в таком канале находится в окружении несгораемых материалов, а большинство разновидностей современных напольных покрытий представляют собой прекрасный дополнительный изолятор;
• минимизируется опасность повреждения изоляции;
• возможность выбора оптимальной трассы уменьшает расход кабеля, т.е. удешевляет ремонт;
• обращение к подпольной прокладке позволяет отказаться от трудоемкого штробления стен;
• сравнительная простота формирования каналов;
• допустимость перемещения металлической гофры при заливке бетона.

Недостатки скрытой прокладки в полу фактически представляют собой продолжение достоинств. Они выражаются

• в сложности локализации места повреждения кабеля;
• при канале с большим количеством поворотов возникают проблемы с извлечением отказавшего кабеля и последующим вводом в него нового.
• иногда к недостаткам относят необходимость применения довольно дорогих обычных или гофрированных металлических труб.

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

1. Рассчитываем сечение кабелей.
2. Выполняем разметку и штробление.
3. Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
4. Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

Иллюстрация	Описание действия
	Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
	Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
	Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
	При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.

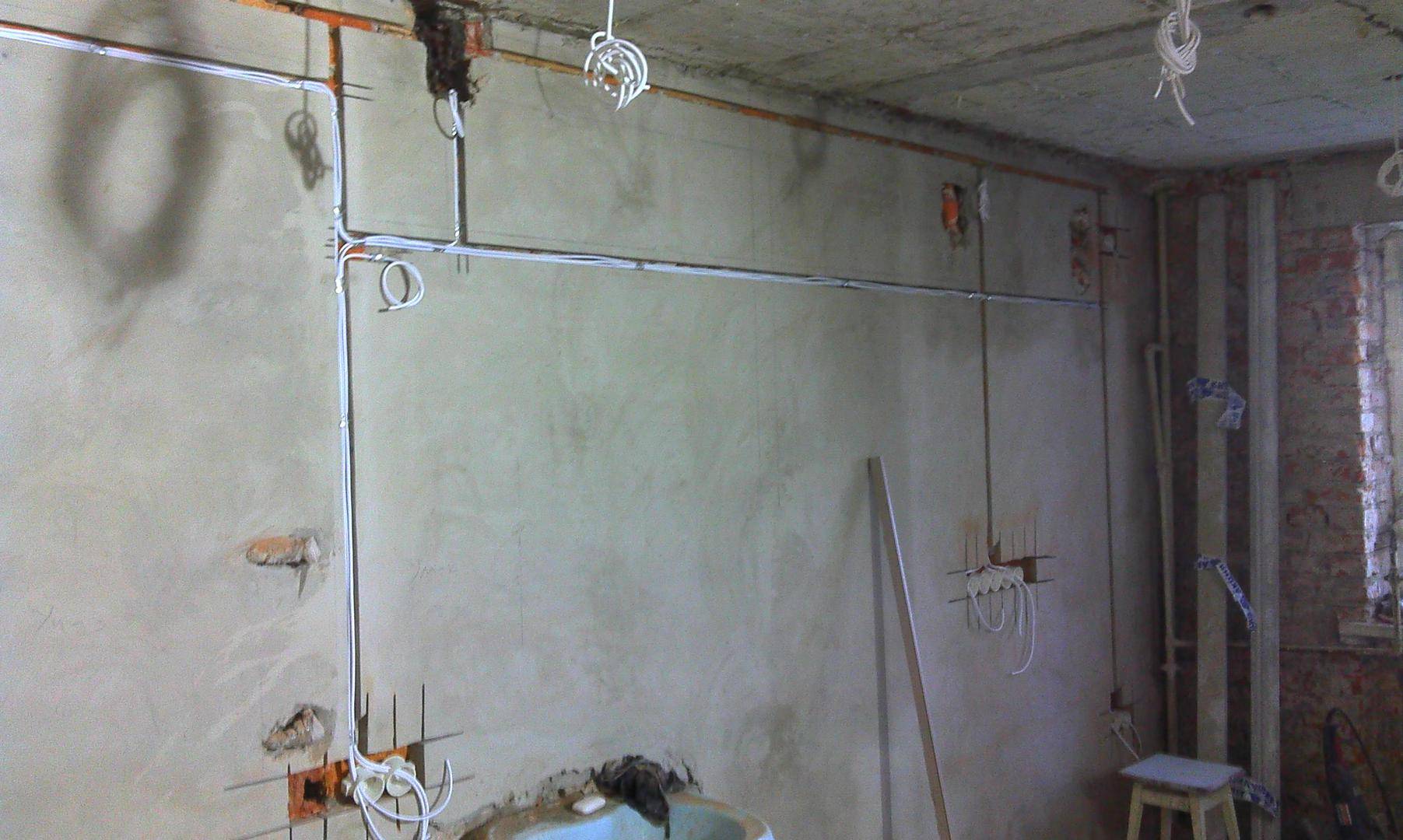

	Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
	Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка проводов в технологических отверстиях лаг.

Электропроводка по потолку

В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.

если вы планируете монтаж натяжных или гипсокартонных потолков

Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.

При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.

Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.

у вас уже залита готовая стяжка и вас она устраивает

Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.

вы не хотите менять уже существующее напольное покрытие

Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.

Во всех этих случаях разумным решением будет провести электрику именно по потолку.

Важные правила

Схема укладки теплого пола.

1. В местах соединения, присоединения и ответвления жил кабелей и проводов должен предусматриваться запас кабеля (провода), который обеспечивает возможность повторного соединения, присоединения и ответвления.
2. Оконцевание, соединение и ответвление жил проводов и кабелей должно производиться с помощью опрессовки, пайки, сварки или сжимов (болтовых, винтовых и т.д.) в соответствии с утвержденными инструкциями, которые действуют на данный момент.
3. В местах ответвления и соединения кабели и провода не должны испытывать каких-либо механических усилий тяжения.
4. Места ответвления и соединения жил кабелей и проводов, соединительные и ответвительные сжимы и т.д. должны иметь изоляцию, которая равноценна изоляции жил целых мест кабелей и проводов.
5. Электропроводка труб в помещениях обязательно должна выполняться сменяемой: в каналах строительных конструкций скрыто, а в электротехнических плинтусах, коробах и т.д. – открыто.
6. В подпольях, технических этажах, чердаках, неотапливаемых подвалах, вентиляционных камерах, особо сырых помещениях электропроводка должна устанавливаться открыто.
7. В зданиях со строительными конструкциями, которые выполнены из негорючих материалов, может быть допущена замоноличенная несменяемая прокладка групповых сетей в бороздах перегородок, стенок, перекрытий, в слое подготовки пола, под штукатуркой, в пустотах строительных конструкций, которая выполняется кабелем или изолированными проводами в защитной оболочке.

Преимущества и недостатки системы

Электропроводка под полом имеет как плюсы, так и минусы. Достоинствами можно считать следующие качества:

• безопасность;
• экономия;
• простой монтаж.

Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ

Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.

Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.

Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.

Монтаж электропроводки

Монтаж выполняется по черновому полу до момента устройства бетонной стяжки или укладки чистого пола, при варианте устройства деревянных полов. В трубы затягивается проволока (катанка), посредством которой в дальнейшем, осуществляется затягивание проводов (кабелей). Концы проволоки должны быть снаружи обоих концов монтируемой трубы. Имеются гофрированные трубы, в которые изначально заложена проволока.

Выполнение монтажа осуществляется в следующей последовательности:

• План-схема электрической сети, составленная ранее, переносится на место монтажа электропроводки;
• Определяются места установки распределительных коробок;
• Производится замер длины участков между коробками и нарезаются трубы;
• Трубы укладываются и крепятся к основанию (полу);
• Рекомендуется прокладывать трубы на расстоянии не менее 150 мм от стен;
• В уложенные и закрепленные трубы протягиваются провода, с учетом необходимых концов, для выполнения требуемых соединений и подключений;
• Выполняется расключение кабелей (проводов) в распределительных и установочных коробках.

В состав трубной проводки могут входить кроме распределительных и протяжных коробок такие элементы как: переходники, повороты, подводки и иные комплектующие. Их наличие и их геометрические размеры, определяют толщину заливаемого бетона, что необходимо учитывать до начала производства работ.

После выполнения монтажных работ следует выполнить комплекс проверочных мероприятий, который включает в себя:

1. Визуальный осмотр смонтированной сети;
2. Измерение сопротивления изоляции проложенных кабелей и проводов;
3. Проверка металлической связи между заземляемыми элементами;
4. Испытание автоматических выключателей и устройств УЗО, а также петли «фаза-нуль» – после завершения всего комплекса монтажных работ.

Для выполнения выше указанных работ должны привлекаться специализированные  аттестованные в органах РосТехНадзора электроизмерительные лаборатории.

Условия успешной эксплуатации электропроводок в полу.

• Соединение проводов (кабелей) должно выполняться методом прессования, пайки, сварки либо использование специальных сжимных устройств;
• Изоляция мест соединения (ответвления) кабелей и проводов, должна быть равноценна изоляции проложенных проводников.

Крепление кабеля к полу

Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:

с помощью перфоленты

с использованием текстильной ленты

на сетке, кабельными стяжками

Последний метод применяют при использовании в квартире напольной шумоизоляции.

В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.

В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.

Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями “Можно ли сверлить стену в этом месте?”. Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

• не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
• прокладывать электропроводку с минимальным количеством изгибов;
• тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Особенности

Прокладка кабеля в полу имеет ряд характерных особенностей:

1. Минимальная толщина стяжки составляет не менее 30 миллиметров от оболочки кабеля.
2. Проводка протягивается только в специальных коробах.
3. Не требуется проводить расширение проемов или отделку элементов квартиры.
4. На кабель воздействует разрушительная сила бетонно-цементного раствора, в связи с чем используют дополнительную защиту в виде оболочки из полимеров.

Основным минусом рассматриваемой конструкции является необходимость демонтажа покрытия пола и стяжки в случае проведения ремонтных работ установленных коммуникаций. Это связано с дополнительными неудобствами и расходами.

Еще один недостаток осуществления прокладки кабеля в полу – дороговизна. Для работ потребуется специальный инструмент с алмазным напылением, навыки пользования либо наем специалистов. Кроме того, для каждой розетки потребуется организовать отдельный провод, что занимает приличное количество времени и труда.

Достоинства и недостатки

К основным преимуществам данного метода укладки электрического кабеля относятся:

1. Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
2. Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
3. Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
4. Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
5. Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.

Монтаж проводов по полу позволяет избавиться от штробления стен

Половая разводка пугает людей по следующим причинам:

1. Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
2. Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.

При напольном монтаже усложняется замена и возрастает стоимость работ

Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

Безопасный монтаж

Провод должен быть цельным, отдельные участки должны соединяться распределительными коробами. Следите за тем, чтобы проводка монтировалась без скруток: это сводит ее надежность к минимуму. Короба выводят и монтируют над покрытием пола. Разместить их можно в стене, на минимальной от пола высоте.

Коробку можно разместить и в полу, но для этого потребуется оборудовать ее специальной крышкой, при необходимости которую можно будет открыть и легко добраться до содержимого коробки. Чтобы легко найти кабель или интересующий узел проводки, рекомендуется создать ее схему, на которой можно будет отметить все наиболее важные места.

Важным условием является заполнение гофры. Не следует помещать в нее слишком много проводов. Основное пространство, составляющее 60%, должно оставаться пустым. Основная трасса провода не должна быть более 20 метров: имеется в виду расстояние от розетки до щитка. Если кабель расположен под прямым углом, не следует делать более двух поворотов. Это правило касается и кабеля, согнутого под более острыми углами. По возможности резких изгибов следует избегать. Для деревянного дома следует учесть, что прокладка проводки прямо по лагам является недопустимым.

Установка должна происходить через технические отверстия, которые можно просверлить. Деревянные элементы рекомендуется обработать специальным составом, препятствующим горению. Кроме этого, не следует разветвлять трассу от щитка, этот метод значительно усложнит ремонт при повреждении электрокабеля.
