Какой способ прокладки выбрать
Протяженность отдельных участков линии, расчетные сечения кабелей и условия окружающей среды являются решающими факторами, которые определяют выбор способа монтажа. Необходимо так провести укладку, чтобы исключить разрушение изоляции проводников и повреждение элементов конструкции.
Иногда уместно использовать комбинированные способы. Например, если требуется подвести электричество от опоры до дачного домика. Тогда линия может идти по воздуху до строения, а дальше – по стене.
В суровых климатических условиях лучше проложить линию под грунтом. Это относится и к проводке высоковольтных кабелей на большие расстояния.
Выбор электрокабеля для проводки под землей
В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:
- Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
- Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
- Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.
Как проложить кабель по забору согласно правилам?
Требования, предъявляемые к монтажу
Весь комплект элементов, предназначенных для прокладки кабеля в классическом исполнении, называются кабельным сооружением, забор на участке в эту категорию не входит. ПУЭ допускает монтаж на, так называемых, не кабельных сооружениях, в роли которых может выступить забор, однако при производстве монтажа необходимо выполнить условия, чтобы не отойти от требований нормативных документов.
Требований к монтажу гораздо меньше в том случае, если для прокладки используется бронированный проводник, но это не всегда удобно и доступно, поэтому в дальнейшем будет рассматриваться вариант работы с кабелями ПВС или ВВГ, заслуженно завоевавшими самое широкое использование по удачному сочетанию таких параметров, как цена и качество. Их токопроводящие жилы выполнены из меди, а и изоляция из поливинилхлорида (ПВХ).
Кабели ПВС и ВВГ, как небронированные, должны укладываться на высоте не менее чем 2 метра, в противном случае, их надо обеспечить защитой от механических повреждений, то есть они в соответствии с ПУЭ, должны быть уложены в трубе, в коробе или защищены стальным уголком и т.п., как указано в пункте 2.3.39 ПУЭ.
Варианты прокладки
Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.
Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальную проволоку диаметром 1-2 мм, к которой нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева.
Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора. Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Пластиковая гофрированная труба является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна. Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:
Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.
Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.
Вот мы и рассмотрели, как может быть выполнена прокладка кабеля по забору. Надеемся, предоставленные правила ПУЭ и способы монтажа помогли вам правильно провести линию своими руками!
Наверняка вы не знаете:
2.3.40
При прокладке кабельных линий в кабельных
сооружениях, а также в производственных помещениях бронированные кабели не
должны иметь поверх брони, а небронированные кабели – поверх металлических
оболочек защитных покровов из горючих материалов.
Для открытой прокладки не допускается применять силовые и
контрольные кабели с горючей полиэтиленовой изоляцией.
Металлические оболочки кабелей и металлические поверхности,
по которым они прокладываются, должны быть защищены негорючим антикоррозийным
покрытием.
При прокладке в помещениях с агрессивной средой должны
применяться кабели, стойкие к воздействию этой среды.
Ввод кабеля в дом через фундамент
Следующий важный вопрос – как завести кабель из под земли в дом?
Ошибка №16
Во-первых, не прокладывайте его под фундаментом.
Он со временем может дать усадку и передавит вам как трубу ПНД, так и сам кабель.
Поэтому придется сверлить, либо стену, либо фундамент.
Ошибка №17
Делать отверстие под 90 градусов также не стоит.
Радиус загиба кабеля должен быть плавным, и уж никак не под прямым углом. КЛ загнутый таким образом, в особенности бронированный, будет резать сам себя.
Оптимальный радиус поворота зависит от диаметра самого КЛ. Вот рекомендуемые значения:
Чтобы добиться безопасного угла захода, отверстие в фундаменте высверливайте по диагонали вверх.
В самом фундаменте закладывайте проходную гильзу.
Ошибка №18
Обязательно металлическую, никакого канализационного пластика или гофр.
Гильза должна быть из толстостенного металла 3-5мм и более. Ее внутреннюю фаску обработайте, дабы края трубы не вгрызались в кабель.
Также должен быть защищен выход кабеля из-под земли на опору или трубостойку, там где у вас стоит вводной щиток.
Ошибка №19
Защитную трубу лучше не заводить напрямую в шкаф.
Сделайте этот переход через гофру. Опора так или иначе будет гулять и эти вибрации скажутся не местах жесткого стыка.
Ошибка №20
Не забывайте заземлять бронеленту!
Ну и в самом конце загерметизируйте место выхода кабеля из труб ПНД, если оно находится на улице, а также проходное отверстие в фундаменте или стене дома.
Есть даже специальные заводские уплотнители. Штука интересная и универсальная.
Она одновременно рассчитана как на минимальные, так и на большие диаметры.
https://youtube.com/watch?v=1wa40z1FusE%3F
Как проложить трассу?
Планируя электротрассу под землей, следует придерживаться таких основных нюансов:
- Избегать пересечений с другими кабелями. В случае, когда такой возможности не имеется, то расстояние от кабеля до кабеля должно составлять не меньше 15 см. При этом в области пересечения на кабеля следует надеть специальные жесткие футляры, которые обычно делаются из водопроводных пластиковых труб. На кабель, который был проложен ранее можно надеть просто распиленную асбестовую трубу, после чего соединить ее при помощи скотча или стяжек.
- Пересекая водопроводные, канализационные, газовые трубы, необходимо соблюдать расстояние до кабеля, которое должно быть не меньше 50 см, в случае если укладка идет без защитной оболочки. И достаточно будет 25 см при наличии оболочки. Защитная оболочка при этом должна выходить на два метра в две стороны от мест пересечения.
- В случае, если прокладка кабеля необходима вдоль трубопровода или вдоль канализации, газовых труб, то расстояние от них должно быть как минимум один метр, а в случае прокладки с использованием труб это расстояние можно свести к 25 см.
- Когда подземная электротрасса будет проходить по всей длине теплотрассы, то расстояние не должно быть меньше двух метров, при этом теплотрасса должна иметь хорошее изоляционное покрытие.
- По периметру следует обходить площадку в том случае, если необходима парковка. А если обойти ее не получается, то трассу следует прокладывать или же немного глубже, или же при прокладке использовать жесткие футляры.
- Большие деревья нужно тоже обходить по кругу, радиус которого должен составлять не менее двух метров. Другой вариант — проложить трассу таким образом, чтобы до ствола дерева было хотя бы два метра. Можно еще на необходимой глубине под деревом проложить трубу длиной около двух метров, сквозь которую и будет проведен кабель.
- От места укладки кабеля ближайших до кустарников расстояние должно составлять не меньше 75 см.
- В случае, когда прокладка кабелей осуществляется вдоль фундамента дома, расстояние от него должно составлять не меньше 0,6 м.
Далее следует провести проверку соответствия требованиям, и можете приступать к созданию траншеи.
Правила и ГОСТ
Однако помните главное — ни один нормальный энергетик или инспектор энергонадзора никогда не примет у вас такую работу. Более того, не позволит подать напряжение на этот потенциально опасный участок сети, выполненный с нарушениями.
Безусловно, если вам нужно проложить СИП под землей от уже подключенного к электроснабжению дома до соседнего гаража или пристройки, никто вам не может запретить этого сделать.
Для самого себя, вы вольны изощряться как угодно. Никто вас за это не накажет и даже не выпишет штраф. Это будет только ваше дело до одного рокового момента, пока кого-нибудь не убьет или покалечит из посторонних
Что будет причиной тому — ток утечки или шаговое напряжение не важно
Как только соответствующие органы начнут искать причину, будут подняты все нормативы и документы на которые вы наплевали или считали не обязательными, либо попытались их обойти своими инновациями и доработками.
А правила говорят следующее:
Поэтому если вы электрик который выполняет работу по найму, никогда не идите на поводу у заказчика. Отвечать в конечном итоге придется именно вам.
Никто не будет обращать внимание на тектонические сдвиги пластов земли, или большое нашествие грызунов, либо аномальное затопление участка из-за дождей или паводка. Когда следователь поймет, что причина несчастного случая — несоответствие технологии применения СИП, то вцепится в это моментально. Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет
Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения
Если же вы сделаете все по правилам, с соблюдением действующих норм, то и претензий к вам не будет. Тут уже встанет вопрос не о монтаже, а о правильной эксплуатации кабеля в течении всего периода его работы с момента подключения.
Несчастный случай с посторонними или лично с вами, это конечно же крайний вариант последствий укладки СИП в землю. Чаще всего происходит следующее:
- изоляция провода со временем стареет и разрушается
- вода так или иначе попадает в трубу, в которой проложен СИП
- появляется небольшая, но постоянная утечка тока
- счетчик начинает мотать почему то немного больше киловатт чем обычно, а вы все это оплачиваете
- прибавьте сюда еще и падение напряжения на несколько дополнительных вольт
- чем больше протяженность провода, тем вероятнее такой исход. И тем больше денег за не потребленную электроэнергию вы будете платить.
Иногда просто исчезает напряжение вследствие обрыва или нарушения контакта. При этом простое пропадание света это только полбеды от повреждения. Чаще всего, многие из таких аварий сопровождаются утечками тока по оболочке и последующими за ними пожарами.
И если в бронированном кабеле внешняя оболочка заземляется, и тем самым обеспечивается его защита, то в проводе СИП попросту и заземлять нечего.
К тому же не всегда получается произвести идеальный монтаж и прокладку сетей под землей.
Обязательно в процессе работ придется протягивать провода через узкие отверстия, проходить изгибы и повороты и риск хоть как-то повредить и поцарапать провод без внешней оболочки очень велик.
В будущем именно это место и будет самым слабым звеном в электрической цепи. Кабель в отличие от СИП, изначально изготавливается с необходимой стойкостью к механическим воздействиям, обусловленной прокладкой в грунтах, трубах и блоках.
В общем, подводя итог всему вышесказанному можно сделать однозначный вывод — прокладка провода СИП под землей категорически запрещена. Не нужно придумывать дополнительные виды защит, чтобы обойти этот запрет. Просто изначально грамотно планируйте закупку материалов и используйте их по своему прямому назначению.
Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева
Необходимость прокладки электрического кабеля по крыше чаще обусловлена отсутствием иной возможности подвести его под землей. Еще чаще этим способом пользуются связисты, так как прежние кабельные каналы, уже не вмещают новые телевизионные и интернет провода.
Согласно п. 2.1. 75 Правил установки электрокабеля (ПУЭ) прокладка кабеля непосредственно по кровле категорически запрещена. Однако существует исключение, где подача электроэнергии для новых строительных объектов и старых зданий необходима, поскольку к ним отсутствуют стандартные коммуникационные каналы. В этом случае разрешен только ввод силового кабеля на крышу и его ответвления.
Способов ввода только два:
- по стене задания с заходом на кровлю строго в металлической трубе;
- с подстанции, ЛЭП или другого здания по воздуху.
В последнем случае для жесткости, он натянется по металлическому тросу. Он в свою очередь крепиться на жесткое основание к стене на анкер или прямо на мачту (стальную опору для проводов).
Трос это металлическая либо оцинкованная проволока диметром от 3 до 8 мм. Соединение или же разветвление провода идущего над крышей, осуществляется с помощью разветвительных коробок.
Сами провода скрепляют методом отпресовки, сварки либо специальными винтовыми зажимами.
Причем от точки входа до ввода он должен проходить на металлических опорах по изоляторам в открытом виде на высоте 2.75 метра над кровлей.
При запуске провода через стенки конструкций крыш, в особенности деревянных, его дополнительно замуровывают цементно-асбестовым раствором. На концах трубок можно использовать герметик.
На заметку: Кабель, предназначенный для ввода в здание через его крышу недопустимо пропускать непосредственно через кровлю, так как будет нарушена гидроизоляция. Так же рекомендуется использовать преимущественно горизонтальный ввод, так дополнительно обеспечивается защита от трения.
Частные случаи прокладки электрокабеля на крыше
Монтаж открытого электрического силового кабеля на крыше, имеющего сечение менее 16 мм², как было уже указано со ссылкой на п. 2.1. 75 ПУЭ недопустим. Среди способов укладки в п. 2.3 Правил, также нет упоминания о монтаже проводки свыше этой нормы. Приведенное правило справедливо для силовых линий электропередач, с напряжением до 1 000 Вт.
В то же время низковольтный греющий кабель вполне допустимо и даже необходимо применять там, где образуются наледи. Это позволит не повредить карниз крыши, а главное уберечься от непроизвольного схода большого количества снега. Постепенно нарастает нагрузка, снежная глыба и сосульки создают опасность особенно для людей.
В последнее время возможности прокладки кабеля связи ограничены пропускной способностью внутренних каналов. Это приводит к разветвленной паутине проводов различных провайдеров на крышах многоэтажных домов. Их монтаж имеет также свою специфику.
На заметку: Существуют особенности прокладки силового кабеля в скатных крышах. У данной проблемы есть еще один аспект, кровля, как и крыша, могут быть разными, в том числе и скатными, из горючих материалов, например, дерева. Существует разница между понятиями кровли и крыши в целом, так как в последнем случае может подразумеваться и чердачное помещение скатных крыш.
После ввода электрокабеля в объект, он неизбежно проходит по чердаку крыши, разумно предположить, что вышеуказанными правилами также регламентируются условия дальнейшего монтажа. Это отельная специфика и мы не будем здесь ее рассматривать. Скажем лишь, что согласно правилам, кабель должен быть в защищенной несгораемой оболочке (металлорукав) закрепленным на металлических хомутах, и проходить по чердаку крыши исключительно в открытом виде.
7.1.45
Выбор сечения проводников следует проводить
согласно требованиям соответствующих глав ПУЭ.
Однофазные двух- и трехпроводные линии, а также трехфазные
четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь
сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.
Трехфазные четырех- и пятипроводные линии при питании
трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N)
проводников, равное сечению фазных проводников, если фазные проводники имеют
сечение до 16 мм по меди и 25 мм по алюминию, а при больших
сечениях — не менее 50% сечения фазных проводников.
Сечение PEN проводников должно быть не менее сечения N
проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения
фазных проводников.
Сечение РЕ проводников должно равняться сечению фазных при
сечении последних до 16 мм, 16 мм при сечении фазных проводников от
16 до 35 мм
и 50% сечения фазных проводников при больших сечениях.
Сечение РЕ проводников, не входящих в состав кабеля, должно
быть не менее 2,5 мм — при наличии механической защиты и 4 мм — при ее
отсутствии.
Плюсы при использовании данного метода прокладки
Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:
- Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
- Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
- Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
- Место проводки скрыто от взора, поэтому не портит внешний облик местности;
- Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

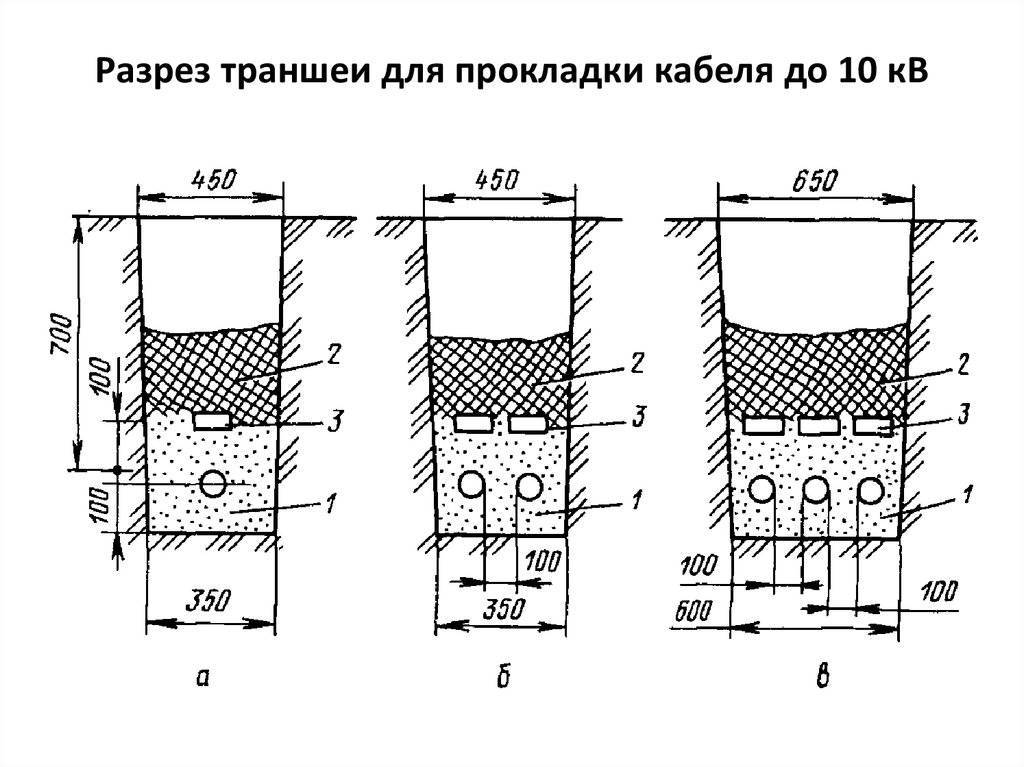

Порядок прокладки кабеля в земле
Выкопав траншею, нужно:
- Убрать из нее корни, камни и другие предметы с твердыми и острыми краями, иначе при укладке они могут стать причиной повреждения изоляции.
- Выровнять дно, а затем утрамбовать. Идеальной ровности добиваться необязательно, главное – чтобы не было резких перепадов.
- Засыпать дно песком и разровнять таким образом, чтобы толщина слоя составляла приблизительно 0,1 м. Подойдет обычный карьерный песок из котлованов, но в нем не должно быть посторонних предметов, способных повредить электрокабель, поэтому перед засыпкой он должен быть просеян. Чтобы на дне не было явных неровностей, этот материал после засыпки в траншею тоже нужно утрамбовать.
- Осмотреть изоляцию электропроводов для выявления возможных повреждений. Если есть возможность, прозвонить их мегаомметром, чтобы проверить на обрыв (за неимением этого прибора можно воспользоваться обычным мультиметром). Обнаружив повреждения, их нужно заделать.
- Уложить кабель на песчаное дно траншеи легкими волнами, без натяжки.
- Зарисовать план прокладочной трассы, отметить на нем ориентиры и расстояния до объектов – это упростит в дальнейшем ремонтные работы, если в них возникнет необходимость.
- Засыпать уложенный электрокабель сверху песком, также предварительно просеяв материал. После этого песчаный слой (приблизительно 0,1 м), нужно утрамбовать ногами.
- Следующим слоем насыпать ранее вынутый грунт, также удалив из него опасные для проводки предметы, выровнять и утрамбовать. Толщина этого слоя должна быть равна 0,15-0,2 м.
- Затем канава полностью засыпается землей несколько выше уровня поверхности. Это нужно для того, чтобы после естественного уплотнения и оседания почвы на месте укладки не образовалось углублений.
После выполнения перечисленных этапов линию можно подключить к нагрузке, предварительно прозвонив ее для проверки на целостность.
Теперь вы знаете, как проложить кабель в земле с соблюдением установленных норм. Далее мы рассмотрим несколько нюансов, касающихся этой работы.
Как проложить кабель под дорогой и какие требования нужно учитывать
Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.
Какой кабель можно использовать
Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:
- ААБл, ААБ2л;
- ААШв, ААШп;
- АСБ;
- ААПл, ААП2л;
- АСПл;
- АВБбШв, АВБбШп, АПвБбШв.
Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.
Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101
Варианты защиты кабеля под дорогой
Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.
Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.
Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.
Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:
Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:
Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.
В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.
Методы прокладки линии под дорожным покрытием
При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.
Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.
Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.
Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:
Материалы по теме:
Как осуществляется прокладка кабеля по фасаду?
Принципы прокладки кабеля по фасаду здания
Прокладка кабеля по фасаду здания – принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п. Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований. Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.
Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):
- открытый способ;
- закрытый способ.
Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.) и наличии отделки.
Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.
Прокладка кабеля по кирпичному, бетонному или каменному фасаду
Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ. Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений. Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.
Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.
Прокладка кабеля по деревянному фасаду
Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.
В первую очередь необходимо выполнить следующие важные требования:
- запрещено использование кабеля с алюминиевыми ТПЖ;
- оболочка кабельной линии должна быть негорючей;
- при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.
Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ. Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.
При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.
Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов. При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.
Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статье Особенности монтажа электрической проводки в деревянном помещении»
Прокладка кабеля по фасаду из сайдинга
Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.
Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).
Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.
Но, к сожалению, нередки ситуации, когда выше приведенные способы не приемлемы. Тогда приходится искать пути прокладки кабеля по фасаду из сайдинга без нарушения нормативных требований.
Общие требования к прокладке кабеля по фасаду здания
Укладка кабельных линий происходит параллельно линиям постройки.
Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.
Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.
В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.
Прокладка кабеля по фасаду здания не отличается особой сложностью, главное – внимательно соблюдать все правила устройства электроустановок!
