Противотуманные фары на хендай солярис: замена ламп, какие стоят

Замена ламп

Лампы

Внимание

: Перед работой с лампами затяните стояночный тормоз, убедитесь, что зажигание находится в положении «LOCK» («Блокировка»), и выключите лампы во избежание ожога пальцев из-за неожиданного перемещения автомобиля или поражения электрическим током.

Примечание

Используйте только лампы рекомендованной мощности.

Внимание

: При замене убедитесь, что новая лампа имеет такую же мощность, что и перегоревшая. Впротивном случае возможно повреждение предохранителя или системы электрических проводов.

Если у вас нет необходимого инструмента, надлежащих ламп или опыта, обратитесь кавторизованному дилеру Hyundai. Во многих случаях лампы автомобиля трудно заменять, поскольку требуется снять другие детали автомобиля для доступа к лампе. Это особенно верно по отношению к лампам узла фар автомобиля. Неправильное снятие/установка узла фар может привести к повреждению автомобиля.

Примечание

После вождения в сильный дождь или мытья автомобиля стекла фар и задних фонарей могут выглядеть помутневшими. Это состояние вызвано разницей температур внутри иснаружи ламп. Оно похоже на конденсацию влаги на стеклах внутри автомобиля при движении в дождь и не указывает на наличие проблем с вашим автомобилем. Если вода попадает внутрь контура лампы фары, обратитесь к авторизованному дилеру Hyundai.

Номиналы ламп

Лампы	Мощность	Тип лампы
Фары (ближний/дальний)	Фара MFR (многофокусного отражателя)	55/60	H4 L/L
Бифункциональная прожекторная фара	60/60	9005L+
Указатели поворотов	21	PY21W
Габаритные огни	Фара MFR (многофокусного отражателя)	5	W5W L/L
Бифункциональная прожекторная фара	Светодиод	Светодиод
Дневные ходовые огни (при наличии)	Фара MFR (многофокусного отражателя)	21	P21W
Бифункциональная прожекторная фара	Светодиод	Светодиод
Повторитель указателей поворота (при наличии)	5	WY5W
Передние противотуманные фары	35W	H8B L/L
Задние противотуманные фонари	Седан	21	PR21W
Хэтчбек	21	P21W
Стоп-сигналы и габаритные огни	Седан	Фара MFR (многофокусного отражателя)	21/5	P21/5W
Бифункциональная прожекторная фара	Светодиод	Светодиод
Хэтчбек	21/5	P21/5W
Задние указатели поворотов	Седан	21	P21W
Хэтчбек	21	PY21W
Фонари заднего хода	16	W16W
Верхний стоп-сигнал (при наличии)	Седан	16	W16W
Хэтчбек	5	W5W L/L
Освещение номерного знака	5	W5W L/L
Передние индивидуальные лампы	8	FESTOON
Центральная потолочная лампа	8	FESTOON
Лампы освещения багажного отделения (при наличии)	5	W5W

Замена ламп фары головного освещения, габаритного фонаря, указателя поворота

Фара MFR (многофокусный рефлектор)

1. Фара (дальний, ближний свет).
2. Габаритный фонарь.
3. Передний фонарь указателя поворота.
4. Дневные ходовые огни (при наличии, тип MFR)

Двухфункциональные фары проекционного типа

1. Фара (дальний, ближний свет).
2. Передний фонарь указателя поворота.
3. Дневной ходовой огонь/габаритный фонарь.
4. Противотуманная фара (при наличии).

Замена лампы фары

1. Откройте капот.

2. Снимите крышку лампы фары, повернув ее против часовой стрелки.

Фара MFR (многофокусный рефлектор)

Двухфункциональные фары проекционного типа

3. Отсоедините разъем лампы фары.

4. Отсоедините фиксирующую пружину лампы, нажав на торец и сдвинув пружину вверх.

5. Извлеките лампу из узла фары.

6. Установите новую лампу фары и пристегните ее проволочным фиксатором, вложив его в канавку на цоколе лампы.

7. Подсоедините разъем от патрона лампы фары.

8. Установите крышку лампы фары вращением по часовой стрелке.

Примечание

Бифункциональная прожекторная фара: при переключении фары с ближнего на дальний свет или наоборот можно услышать звук перемещения, однако это не указывает на неисправность фары.

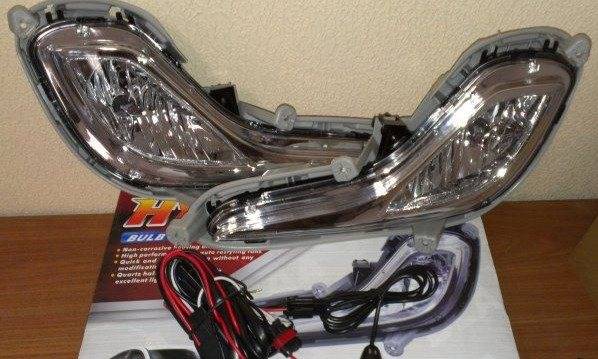

Как снять противотуманную фару на хендай солярис

Автомобили admin26.02.2020

Да да. Установить ПТФ без снятия бампера реально!

Я потратил минут 40 наверно на установку самих ПТФ, пока без подключения, продолжу либо чуть позже, либо уже завтра.

Для установки ПТФ и частичного снятия бапмера мне понадобились только 2 крестовые(«+») отвертки. Одна короткая, другая длинная. Если вы решитесь снимать и бампер, то вам еще понадобиться ключ на 10.

Все делал около дома, не на яме и не на эстакаде. Положил картонку и принялся за дело.

Первым делом выкручиваем шуруп со стороны колеса(по 1 с каждой стороны), он держит сам бампер и возможно крыло, его можно выкрутить как отверткой, как и головкой или ключом на 8 или на 10(забыл проверить), я выкрутил его отверткой.

Затем ныряем под машину и выкручиваем еще по 4 клипсы с шурупиками(с каждой стороны)(клипсы и шурупы там пластиковые, те же что держат обшивку крышки багажника)

Затем с обеих сторон отщелкиваем бампер в районе передних крыльев до вот такого вида. Всего там 3 защелки, отщелкиваем по очереди от колеса к фаре. Одной рукой тянете, другой со стороны колесной арки выталкиваете бампер, раз два три, он отщелкнулся

Подключение ПТФ в комплектации «Актив»/«Оптима»

Если у вас комплектация Hyundai Solaris «Актив» или «Оптима», то необходимо сделать следующее:

1. Снять бампер, пластиковые элементы возле руля, сам элемент управления и верхнюю часть приборной панели.
2. Установка ПТФ начинается с удаления пластиковых заглушек на бампере. Действуйте аккуратно, они очень хрупкие. Затем вам останется только установить фару на место и протянуть провода – один к массе, а второй в салон. Протяжку проводов производите в оплетке, надежно фиксируя пластиковыми стяжками, во избежание перетирания их об элементы кузовных деталей. Не рекомендуем присверливать точку массы саморезом к кузову, так как через время там образуется очаг коррозии, и контакт пропадет.
3. Поставьте бампер на место, снимите с АКБ только клемму минус (-).
4. В салоне отсоедините разъемы подрулевого переключателя. Поочередно снимите правый и левый переключатели. Вместо последнего установите новый с поддержкой ПТФ.
5. В нижней части салона найдите реле и проделайте с ней манипуляции, которые указаны в инструкции, прилагаемой к каждой ПТФ.
6. Проверьте оптику и верните на место части декора салона.

В установке противотуманных фар на Солярис в этих комплектациях нет ничего сложного, так как возможность дополнить ими оптическую часть автомобиля заранее предусмотрена производителем.

Замена лампы габаритных огней на Хендай Солярис

Перед тем, как заменить лампу габаритных огней на Hyundai Solaris, необходимо отключить минусовую клемму от аккумулятора во избежание короткого замыкания. Замену начнём с правой стороны, где доступ к блок-фаре ничем не отягощён.

Алгоритм работы следующий:

1. Снимаем пластиковую крышку на тыльной стороне блок-фары, проворачивая её против часовой стрелки.

   Снятие крышки фары.

2. Получаем доступ к галогеновой двухнитевой лампе головного света, лампе габаритных огней и лампе указателя поворотов.

   Получили доступ.

3. Для замены габаритной лампы необходимо изъять из корпуса фары патрон с лампой, потянув за провода на себя.

   Патрон без габаритной лампы.

4. Далее вынимаем лампу из патрона и устанавливается новую аналогично.

   Старая и новая габаритные лампочки.

5. Патрон возвращается на место в фару и одевается пластиковый колпак.

Для замены левой лампы габаритных огней на Hyundai Solaris пользуемся тем же алгоритмом, с той лишь разницей, что в качестве манипулятора лучше использовать хирургический зажим.

В этом случае не придётся снимать блок предохранителей, а для удобства можно демонтировать только пластиковую крышку на этом блоке. В некоторых случаях при необходимости замены лампы габаритов на левой фаре откручивают два винта крепления блок фары. Это позволяет отодвинуть её максимально вперёд и без проблем заменить любую лампу в корпусе.

Это интересно: Способы проверить аккумулятор автомобиля: как определить исправность состояния батареи с помощью мультиметра

Процесс замены

Заменить лампы можно за несколько ходов, возможно это благодаря технологическим решениям, применяемых на производстве Солярисов. Такое преимущество данной иномарки спосбно порадовать любого автолюбителя, даже не сильно искушенного в плане ремонта транспортного средства.

Поворачиваем защитную крышку, с обратной стороны фары, против часовой стрелки и убираем ее.

• Тяннем пластиковый патрон из корпуса фары.
• Вытаскиваем лампу из патрона.
• Меняем ее на новую.
• Собираем все в обратной последовательности.

Больше никаких действий производить не нужно, весь процесс уложился в несколько достаточно простых этапов. Однако после проведенных работ нужно проверить работоспособность новой лампы, для этого проводится небольшая диагностика, не требующая профессиональных навыков. Выполняется она в два этапа:

• Включаются габаритные огни Соляриса, и визуально проверяется работа.
• Если габариты не горят, то возможно не исправен плавкий предохранитель, который можно проверить, вытащив его из посадочного места.

Лампы габаритных огней на Хендай Солярис установлены бесцокольные, мощностью 5 Ватт.

Многим автолюбителям не нравится стандартный цвет, который излучает лампа, поэтому они решаются на подобные действия совершенно по другим причинам. Многие меняют галогеновые лампы на диодные, чтобы немного изменить внешность автомобиля. Белый цвет правда намного приятнее для человеческого глаза, чем жёлтый. Также многие считают, что такая замена способна оказать влияние на безопасность, так как белый цвет лучше освещает дорогу, чем стоковый жёлтый. Каждый автолюбитель должен самостоятельно определить, хочет ли он поменять лампы на другие или ему комфортно с обычными.

Также любому автолюбителю на автомобиле Хендай Солярис стоит знать некоторые детали, которые кажутся незначительными, но все-таки являются важными. Ближний и дальний свет излучает одна галогеновая лампа H4, потребляемой мощностью 55/60 Ватт. В случае если у вас перестал светить ближний или дальний свет фар, лампы меняются попарно, чтобы избежать отличия оттенков цвета. Не стоит на этом экономить, хотя бы из соображения внешнего вида машины.

Фары в Hyundai Solaris

Передние фары в Hyundai Solaris выполнены в изящном стиле. Будет кстати сказать, что по-настоящему качественные осветительное оборудование автомобиля оказывают значительное влияние на процесс езды, а также являются залогом повышенной безопасности и сохранения здоровья и жизни водителя и пассажиров. Передние фары в форме капель располагаются по углам Hyundai Solaris. Кроме агрессивной внешности, такое размещение даёт возможность эффективно регулировать геометрию светового потока. Кстати, управление направлением пучка осуществляется изнутри автомобиля с помощью приборной панели.

В Хендай Солярис есть возможность не только стандартной регулировки, но и настройка фар в зависимости от условий езды и количества людей в салоне автомобиля. Известно, что наличие дополнительного багажа или груза делает клиренс между днищем машины и дорожным покрытием меньше. Этот фактор необходимо учитывать при настройке фар в Хендай Солярис. Кроме того, регулировка освещения в таких условиях поможет уменьшить вероятность ослепления водителей транспортных средств, двигающихся навстречу.

Крепление передней фары в Хендай Солярис и её разновидности

Передние осветительные приборы на Хендай Солярис фиксируются в четырёх местах и закрепляются с помощью трёх болтов и одной крепёжной клипсы. Нижняя часть фары оборудована специальными выступами, которые используются для надёжного закрепления ее к кузову машины.

Поворотные и осветительные лампы находятся в общем отделении под общей крышкой, а вот габаритная лампочка находится отдельно и фиксируется в специально предназначенном для этой цели отверстии. Размещение и форма фар в Хендай Солярис не зависит от кузова и модификации автомобиля и всегда идентично.

Такая особенность значительно упрощает выбор осветительного оборудования для замены на Хендай Солярис. И для хэтчбека, и для седана выпускаются одинаковые фары. Будет кстати сказать, что все комплектации этого автомобиля оснащены противотуманными осветительными приборами. Исключением являются лишь классический вариант Хендай Солярис и Optima.

Задние осветительные приборы автомобиля отличаются формой и включают в себя габаритные лампы, стоп-сигналы и поворотные лампочки. Кроме того, в зависимости от вида кузова они также могут быть разными. Все три осветительных прибора фиксируются с помощью специальных болтов и крепёжных клипс.

Это интересно: Чистка дроссельной заслонки Daewoo Nexia своими руками

Hyundai Solaris замена лампы ближнего света

В дальний/ближний свет Соляриса установлена галогеновая лампа Н4, мощностью 55/60 ватт. Цены на эти лампы варьируются от 100 до 400 рублей за лампу, в зависимости от производителя и региона. При замене этих ламп не касайтесь стеклянного цоколя лампы, во избежание быстрого ее выхода из строя.

1 Поверните пластиковую крышку фары против часовой стрелке.

2 Отсоедините электрический разъем от лампы

3 Нажатием на пружину держащую лампу отсоединяем ее, и отводим в сторону.

4 Вынимаем галогеновую лампу из блока фары. Замена на левой фаре производится аналогично.

В списке мы привели самые распространенные модели выбранной марки автомобиля. (Сокращение ПТФ — противотуманные фары)

Марка	Вид лампы	Цоколь
Accent I (1994г. — 2000г.)	Ближний	H4
Дальний	H4
ПТФ	H1
Accent II (2000г. — наст. время)	Ближний	H4
Дальний	H4
ПТФ	H27
Accent III (2005г. — наст. время)	Ближний	H4
Дальний	H4
ПТФ	H27
Accent IV (2010г. — наст. время)	Ближний	H4
Дальний	H4
ПТФ	H27
Accent Notchback (1994г. — 2000г.)	Ближний	H4
Дальний	H4
ПТФ	H1
Accent Notchback (1999г. — наст. время)	Ближний	H4
Дальний	H4
ПТФ	H27
Coupe (до 2002г.)	Ближний	H1
Дальний	H1
ПТФ	H3
Coupe (после 2002г.)	Ближний	H7
Дальний	H7
ПТФ	HB3
Elantra (2000г. — наст. время)	Ближний	H7
Дальний	Н1
ПТФ	Н3
Elantra Notchback (2000г. — наст. время)	Ближний	H7
Дальний	Н1
ПТФ	Н3
Elantra J4 (2006г. — наст. время)	Ближний	H7
Дальний	Н1
ПТФ	H27
Getz (до 2002г.)	Ближний	H1
Дальний	H1
ПТФ	H3
Getz (после 2002г.)	Ближний	H7
Дальний	H7
ПТФ	HB3
i30 (2007г. — наст. время)	Ближний	Н7
Дальний	Н1
ПТФ	Н27
i30 CW (2008г. — наст. время)	Ближний	Н7
Дальний	Н1
ПТФ	Н27
i40 с галогеном (2011г. — наст. время)	Ближний	H7
Дальний	H7
ПТФ	H8
i40 с ксеноном (2011г. — наст. время)	Ближний	D1S
Дальний	H7
ПТФ	H8
ix35	Ближний	H7
Дальний	H7
ПТФ	H27/880
ix55 (2008г. — наст. время)	Ближний	H7
Дальний	H7
ПТФ	НВ4
Santa-Fe I (2000г. — 2001г.)	Ближний	H4
Дальний	H4
ПТФ	H3
Santa-Fe I (2001г. — 2006г.)	Ближний	H4
Дальний	H4
ПТФ	H27
Santa Fe II (2006г. — 2012г.)	Ближний	H7
Дальний	H7
ПТФ	H27/881
Santa Fe III (2012г. — наст. время)	Ближний	H7
Дальний	H7
ПТФ	H27/881
Sonata II (1988г. — 1993г.)	Ближний	H4
Дальний	H4
ПТФ	—
Sonata III (1993г. — 1996г.)	Ближний	H7
Дальний	H7
ПТФ	—
Sonata III (1996г. — 1998г.)	Ближний	H3
Дальний	H7
ПТФ	—
Sonata IV (1998г. — 2005г.)	Ближний	H7
Дальний	H7
ПТФ	H3
Sonata IV (2009г. — наст. Время)	Ближний	H7
Дальний	Н1
ПТФ	НВ4
Sonata V (2005г. — наст. время)	Ближний	H7
Дальний	H1
ПТФ	HB4
Solaris	Ближний	Н4
Дальний	Н4
ПТФ	Н8

ВНИМАНИЕ. Данная информация имеет ознакомительный характер. Возможно различие установленных ламп в Вашем автомобиле и в таблице

Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары

Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.

Подмена ходовых огней на Хэндэ Solaris

Дневные ходовые огни (ДХО)

— это внешние источники освещения на автомашине, которые служат для того, чтоб сделать тс более приметным на дороге в светлое время суток. Ни при каких обстоятельствах не надо путать их с габаритными огнями. Это лампы, которые используются для обозначения габаритов машины при стоянке в тёмное время суток.

Типы авто ламп

Применение таких фар делает авто очень видимым на трассе в дневное время. Это в особенности принципиально в критериях тумана, дождика либо снега. Водители с нехорошим зрением отлично различают свет таких фар, что дает возможность избежать аварий, повысить безопасность на дорогах.

ДХО в противотуманных фарах на Солярисе

Смотрите:

На различных марках автомашин в качестве ДХО могут быть использованы следующие варианты:

• фары близкого освещения, которые загораются при включенном движке;
• фары далекого освещения в режиме низкого напряжения (для того чтоб понизить интенсивность освещения);
• передние поворотники, работающие в неизменном режиме;
• отдельные лампы с определённой схемой и интенсивностью подачи света.

Необходимо подчеркнуть, что отдельные лампы в качестве противотуманок на хендай солярис более эффективны. Они не так слепят водителей встречных тс, меньше бликуют и потребляют меньше энергии.

Снятие фары

Как же снять фару на Солярис? Сначала потребуется демонтировать пластиковую защиту радиатора, которая крепится десятком винтовых клипс. Откручиваются крестовой отверткой. Сняв защиту, можно получить доступ к трем болтам крепления фары, которые надо открутить. Затем можно снять фару, отсоединить коннектор питания и подсоединить новую фару. Или просто поменять лампочки в старой, если дело стало за этим.

Замена ламп в передней левой фаре Хендай Солярис (он же Акцент 4-го поколения) 2013-года.

Приступаем непосредственно к процессу замены:

Лампа поворотника сзади.

Отсоединить разъем, сжав защелку.

Чтобы заменить указатель поворотов, необходимо вынуть колодку проводов.

Повернуть патрон лампы поворота на 1/4 против часовой.

Затем вывернуть цоколь и вынуть лампу в сборе.

Устанавливаем новую лампу в посадочное место.

Установить лампу в гнездо, повернув на 1/4 по часовой.

Чтобы заменить лампу габарита, необходимо вывернуть патрон.

Замена лампы ближнего света

Лампа ближнего/дальнего света закрыта пластиковой защитной крышкой. Снять крышку сзади лампы и отсоединить черный разъем питания. Затем убрать фиксирующую скобу, повернуть вправо и вытащить лампу из фары. Установка в обратном порядке.

Нельзя касаться стекла галогенной лампы руками! Оставленные на ней следы приведут к быстрому перегоранию. Запачканную лампу можно оттереть салфеткой, смоченной спиртом.

Замена лампы поворотника

Лампа поворота расположена ближе к внутреннему углу блока фары. Следует нажать на защелку серого разъема питания и снять разъем. Повернуть патрон лампы против часовой и извлечь лампу с фары. Чтобы вытащить лампу с патрона, ее также надо повернуть против часовой. Сборка в обратном порядке.

Замена габаритной лампы

Габаритная лампа расположена на внешней кромке блока фары. Следует повернуть маленький серый патрон лампы против часовой стрелки и вытащить лампу с фары. Отсоединить лампу от патрона можно просто потянув. Затем вставить в патрон новую лампу и установить ее в фару, повернув по часовой.

Замена лампы ДХО Солярис с гарантией качества

Мастера предоставляют полный пакет гарантийных обязательств по всем видам работ, проведённым в рамках оформленного заказа. В случае обнаружения брака или некачественной установки владелец может воспользоваться законным правом бесплатного устранения силами работников СТО.

Длительность срока гарантии подлежит корректировке при условии предоставления клиентом деталей низкого качества для установки. Все тонкости и нюансы оговариваются до момента начала работ по существу.

Помните, что полноценное освещение автомобилем дорожного пути – залог вашего здоровья и безаварийного вождения. Строго соблюдайте установленные правила дорожного движения.

Замена ходовых огней на Солярисе и другие наши услуги

Автомобильная мастерская оказывает полный перечень услуг по восстановлению технических средств различных марок и модификаций, в том числе и Хендай Солярис. Владельцы обращаются за помощью в профилактике и замене элементов системы освещения, а именно:

• прозвон электрической цепи системы освещения, замена повреждённых участков;
• замена ламп, диодов ходовых огней передней оптики и задних фонарей;
• профилактика и замена реле;
• диагностика блока предохранителей, замена перегоревших элементов.

Кроме вышеупомянутых работ мастера специализируются на капитальном ремонте двигателя, коробки передач, трансмиссии, ходовой части, системы рулевого управления, тормозной системы. Благодаря наличию специальных боксов и ремонтных площадок мы имеем возможность подготавливать машину к покрасочным работам, грунтовке, нанесению лака, обработке днища антикоррозийной защитой. В рамках индивидуального заказа устанавливаем внештатное оборудование на технические средства с целью снижения потребления топлива и увеличения мощности.

Все работы выполняются строго по ранее согласованному графику, нарушений нет. Это возможно за счёт слаженной работы команды профессионалов, мастеров своего дела. Современное оборудование, которое установлено в сервисе, позволяет в два раза быстрее осматривать автомобили, распечатывать заключения, рассчитывать количество запасных частей. Увеличение потока посетителей способствовало снижению «живой» очереди, повышению рейтинга сервиса, росту продаж запасных частей.

Демонтируем и меняем оптические элементы своими руками

Замена ламп в фарах выполняется при их помутнении. Не стоит дожидаться, когда лампочка перегорит. Процедура снятия и замены лампочек на Хендай Солярис не представляет ничего сложного и может быть выполнена самостоятельное в гаражных условиях. Отличается замена для каждого вида ламп их расположением и способом крепления.

Прежде чем менять лампочки, нужно обесточить автомобиль путем сброса отрицательной клеммы с аккумуляторной батареи.

Лампы ближнего света

Передняя левая фара на Хендай Солярис, аналогична правой, поэтому процедуру замены лампочки можно описать только для одной из фар.

Она состоит из последовательности действий:

1. Сначала нужно открыть капот.
2. Чтобы добраться до лампочки, необходимо демонтировать защитную крышку, закрывающую заднюю часть фары. Для этого крышку нужно повернуть против часовой стрелки и можно ее снимать.
3. Далее следует найти разъем с проводами, который надет на цоколь лампы, отсоединить его, отключив, таким образом, питание лампы.
4. Затем нужно нажать на пружинный фиксатор и отвести его в сторону.
5. На следующем этапе лапочку выкручивают, взяв ее за цоколь.
6. Потом вкручиваем новый элемент на место старого.
7. Дальнейшие действия выполняются в обратной последовательности: возвращается пружинный фиксатор, подсоединяется разъем и закручивается защитная крышка.

Поворотник меняется также в фарах. После замены лампочек следует проверить их работоспособность и выполнить регулировку фар автомобиля (автор видео Den LIVE).

ПТФ

Процедура замены лампы противотуманной фары Хендай Солярис выполняется поэтапно:

1. Перед заменой нужно провернуть или снять переднее колесо.
2. Далее с помощью отвертки откручиваются клипсы, которыми крепится подкрылок. Аналогично снимаются нижние клипсы переднего подкрылка, которыми он крепится к бамперу.
3. Для доступа к лампе подкрылок следует отогнуть назад.
4. Теперь лапочка выкручивается из противотуманной фары путем проворачивания против движения часовой стрелки.
5. Затем от лампочки отсоединяется разъем с проводами.
6. Взяв новую лампочку, к ней так же присоединяется разъем, после чего она вкручивается в фару.
7. После проверки работоспособности лампочки, прикручивается подкрылок.

На этом процедура замены на Солярисе противотуманок завершена.

Фотогалерея

 1. Откручиваем клипсы подкрылка.

 2. Вынимаем лампу из фары.

 3. Нажимаем на фиксаторы.

 4. Отсоединяем штекер с проводами.

Габаритные лампочки

Замена габаритных лампочек Хендай Солярис аналогично замене ламп ближнего и дальнего света, так как они находятся в одной блок-фаре:

1. Чтобы получить доступ к габаритной лампе, нужно снять пластиковую крышку с задней стороны фары. Она легко снимается путем проворачивания против часовой стрелки.
2. Далее нужно потянуть за провода и вытащить патрон с лампочкой из корпуса фары.
3. Затем извлекаем старую лампу из патрона, и на ее место устанавливаем новую.
4. Далее патрон возвращается на штатное место и закручивается защитный колпак.

На левой фаре транспортного средства доступ осложняется блоком предохранителей, но замена аналогична, как и на правой фаре.

ДХО

Замена лампочки ходовых огней состоит из следующих шагов:

1. Сначала нужно ключом на «10» выкрутить болт крепления бампера, который находится около колеса. Чтобы было легче выкручивать, можно воспользоваться жидкостью WD-40, обработав ею болт.
2. Далее нужно отжать боковые фиксаторы, удерживающие бампер. Затем следует отогнуть бампер на расстояние, достаточное для того чтобы в щель могла пройти рука.
3. Просунув руку в щель, можно нащупать патрон лампочки. Чтобы поменять лампочку, нужно взять ее за патрон и выкрутить.
4. Далее на место демонтированной лампочки вкручивается новый элемент.
5. Затем бампер устанавливается на место и вкручивается болт крепления

Заменив лампочки, следует проверить работу ДХО (автор видео Rama rus).

https://youtube.com/watch?v=SkBcOnJhO40

Если фары с ДХО на Солярис, то замена лампочек выполняется путем откручивания задней крышки фары и замены элемента.

Выбор противотуманных фар для автомобиля

Существует большое количество разнообразных специальных фар. Наличие плохой видимости на улице при движении на автомобиле может привести к трагическим последствиям. Чтобы такого не произошло, нужно тщательно и правильно выбирать противотуманные фары. При выборе их не стоит на первый план ставить эстетичность детали. Данное устройство не должно быть в первую очередь красивым, модным, выделяющимся или «крутым», как многие считают. Существует несколько главных правил для любителей автомобилей, руководствуясь которыми, нужно выбирать ПТФ.

Чтобы сделать правильный выбор для автомобиля, нужно сначала разобраться, почему обычные фары с ближним или дальним светом не помогают во время тумана и не позволяют достаточно хорошо осветить дорожное пространство в процессе движения по дороге.

Если включены фары ближнего света, то водитель на встречной полосе, конечно, не будет ослеплен, но такой свет позволяет увидеть очень небольшой отрезок дороги перед самим автомобилем и сбоку от него, т.к. направление света распространяется вдоль дороги, параллельно ей, или повыше. Что касается фар дальнего действия, то их свет однозначно ослепляет водителей на встречной полосе, но при этом самому водителю автомобиля позволяет увидеть дорогу на гораздо большем расстоянии. Это происходит благодаря тому, что свет от таких фар направлен относительно дороги вверх.

Для Hyundai Solaris можно выбрать самые удобные и эффективные устройства, но при этом пользы от них будет мало, а все из-за того, что противотуманки неправильно установлены. Все положительные стороны и преимущества модели будут сведены к нулю из-за такой ошибки. Водителям Hyundai Solaris нужно учесть то, что туман располагается относительно машины очень низко, ближе к земле, но на землю не опускается.

Беря во внимание этот факт, противотуманки нужно устанавливать несколько ниже, чем обычные фары. В этом случае поток света будет идти как бы под туман

Верхняя сторона луча достаточно четкая и не будет попадать на туман, если правильно расположить приборы, а водитель, в свою очередь, не будет страдать от отражаемого света во время езды.

Есть условия, которые обязан выполнять любой автолюбитель при проведении монтажа противотуманных фар, в том числе и автовладельцы Hyundai Solaris. Обязательно требуется устанавливать только две фары, а не одно противотуманное устройство. При этом они должны располагаться не ниже 25 см от дороги (от нижней стороны рассеивателя) и не дальше 40 см от края машины (от верхней стороны рассеивателя). Самой эффективной дистанцией между центрами световых потоков обоих устройств будет приблизительно 1,2 м.

Когда выбираются противотуманные осветительные приборы для «Хендай», нужно обратить внимание на материал, из которого они изготовлены, и на их цвет. Материал, используемый для изготовления фар, стекло

Самыми эффективными против тумана являются фары бело-молочные и желтые, а вот красные или синие для машины, в том числе и для «Хюндай», лучше не выбирать.

Они совершенно не помогут в тяжелых метеорологических условиях, а более того, могут стать причиной для наложения штрафа (их запрещено устанавливать спереди). Существует еще один небольшой момент с цветовой гаммой этих устройств. Если сами фары желтые, то лучше вставить внутрь них лампочку белого цвета, а если беловато-молочные, то, наоборот, эффективнее будет желтая лампочка.

Следует знать, что противотуманные фары имеют специальные обозначения. На них можно легко найти код маркировки. Он располагается на стекле устройства либо на его основной части — корпусе. Если агрегат прошел все тестирования, то он получает сертификат качества и разрешение на эксплуатацию. Фара с такими критериями имеет код Е и числовой код (одна или две цифры), который указывает на страну-производителя. Буква В на устройстве говорит о том, что данный агрегат является противотуманным. Мощность лампочки, которая располагается в противотуманном устройстве, должна быть в пределах 50-60 Вт. Лампа должна иметь одну нить. Подходящая маркировка лампы — Н-1 или Н-3.

Как поменять лампочку ближнего света на Хендай Солярис

Покупая достаточно бюджетный автомобиль, мы по умолчанию соглашаемся с тем, что его нужно дорабатывать и доукомплектовывать. Довольно неплохой оптике Hyundai Solaris перепали не самые лучшие штатные лампы ближнего/дальнего света. Сама по себе галогеновая лампа в принципе светит неплохо, но стоковые заводские лампы часто расстраивают владельцев Соляриса, особенно во время длительных ночных загородных поездок.

Как поменять лампочку ближнего/дальнего света на Солярисе

Практика показывает, что нить ближнего света перегорает чаще, чем дальнего.

Это связано с тем, что ближний свет используется куда интенсивнее. Чтобы сэкономить на лампах, можно установить комплект дневных ходовых огней на светодиодах. Это к слову, а поменять лампу на Солярисе чрезвычайно просто, особенно правую.

Делается это так:

1. Открываем капот и снимаем защитную крышку на блок-фаре. Она проворачивается против часовой и открывает доступ к лампе головного света Н4 и лампе габаритного огня. Снимаем крышку с блок-фары.
2. Находим клеммную колодку, отсоединяем её от лампы. Снятие клеммы питания с лампы ближнего света.
3. Теперь находим пружинный фиксатор. Он подвижно закреплён в верхней части патрона, а нижнюю его часть нужно вывести из зацепления с корпусом отражателя. Пружина в стороне, лампа снята.
4. Вынимаем старую лампу из гнезда, вставляем новую. Ни в коем случае нельзя трогать колбу новой лампы руками. Если мы коснулись её пальцами, необходимо протереть колбу спиртом. Всю операцию по установке лампы лучше проводить в тканевых перчатках.
5. Блок-фара собирается в обратной последовательности.

Снять лампу с левой фары сложнее.

С левой фарой могут возникнуть сложности. Дело в том, что сразу за кожухом блок-фары установлен блок предохранителей, а за ним — аккумулятор. Поэтому пространство сильно ограничено.

Болт крепления блока предохранителей.

Чтобы не снимать предохранители, можно использовать в качестве манипулятора хирургический зажим, но в любом случае, крышку блока предохранителей придётся снять. Удачной всем работы и яркого света фар!

Какие лампы ближнего света будем ставить

Ресурс заводских ламп на Хендай Солярис также не выдающийся, поэтому уже через 20–30 тысяч пробега многим приходится задумываться о том, как поменять лампочку ближнего и дальнего света.

Не столько «как», сколько «на что», потому что цены на лампы Н4 крепко отличаются. Вначале расставим точки над i и разберёмся, какие лампы можно ставить в оптику Hyundai Solaris в принципе.

Типы ламп

Лампа H4 ближнего и дальнего света.

По умолчанию в нашем автомобиле установлена двухнитевая галогенная лампа с цоколем стандарта Н4 на 12 В и мощностью 60W для дальнего и 55W для нити ближнего света.

24-вольтовые лампы с таким же цоколем могут быть мощнее — 75/70 W. Патрон для этой лампы получил обозначение Р43t. Сложность цоколя и патрона обусловлены тем, что каждая из нитей должна стать под определённым углом по отношению к рассеивателю и рефлектору. Только тогда световой поток будет направленным и эффективным. Чтобы не перепутать положение лампы во время установки, на цоколе лампы выполнены язычки, а на корпусе блок-фары выемки, которые нужно совместить и защёлкнуть фиксатором.

Диодные лампы

Свет диодной и обычной галогеновой лампы ближнего света. Слева галоген, справа диод.

В целом диодные лампы светят лучше. Но стоят они дороже.

Лидеры продаж

Для некоторых из популярных ламп, подходящих на Hyundai Solaris, мы нашли актуальные на 2021 год цены и краткие описания:

1. Лидером продаж пока остаётся лампа Osram H4 Night Breaker Unlimited. Светит ярко и долго. Мощность стандартная, 60/55W, цена в пределах 1100 рублей за пару.
2. Philips «Vision», каталожный номер 12342PRC1, мощность стандартная, цена около 600 рублей за пару. Колба выполнена по технологии Philips Quartz Glass, что по идее должно минимизировать испарения вольфрама с нити в среде галогеновых газов.
3. Philips «LongLife EcoVision», каталожный номер 12342LLECOC1. Недорогая средняя по качеству немецкая лампа. Компания гарантирует работу в течение 100 тысяч пробега. Цена около 500 рублей за пару.
4. Koito H4 12V Whitebeam. Японская дорогая лампа. Отзывы — самые положительные, но цена достаточно высокая. За пару просят от 2100 до 2500 рублей в зависимости от серии.

Опрос пользователей

Моделей и серий ламп под наш цоколь Н4 — больше пяти сотен. Поэтому каждый сможет выбрать пару по карману и по личным предпочтениям. Осталось поменять лампы в блок-фарах.
