Неизолированный сталеалюминиевый провод марки АС

ЖУРНАЛ на монтаж овальных соединителей способом скрутки

Марка провода __________; № чертежа соединителя __________; марка соединителя ____________. Наименование инструмента (приспособления) для скрутки ___________.

№ пп.
№ проводов
Соединитель между опорами за №
Исполнительная схема сращивания проводов, черт. №
Количество витков соединителя
Дата производства работ
Фамилия и подпись исполнителя
Фамилия и подпись мастера

1
2
3
4
5
6
7
8

1.

2.

3.

Схема расположения проводов в пролете

I цепь I. фаза _______________________ 1

II. фаза ______________________ 2

III. фаза ______________________ 3

Примечание: при наличии, троса, журнал для троса заполняется по форме № ______ II цепь I. фаза _______________________ 1

II. фаза ______________________ 2

III. фаза ______________________ 3

«__» _______________ 19__ г. Главный инженер

строительно-монтажной организации __________________ (фамилия)

(подпись)

Провода ACCС с композитным сердечником

Провода нового поколения ACCC° с высокопрочным композитным сердечником из углеродного волокна и с токопроводящим слоем из отожженного алюминия позволяет значительно увеличить пропускную способность при реконструкции ВЛ, причем одновременно существенно сокращая потери.
Основные преимущества проводов марки ACCC°:

Провод ACCC° при замене провода АС равного диаметра позволяет увеличить пропускную способность линии в 2 раза.

Электрическое сопротивление провода ACCC° на 25-30% ниже, чем у традиционных проводов того же удельного веса; что позволяет сократить потери линии и связанные с ней выбросы в атмосферу на 20-30%, а также повысить передаваемую мощность при меньших затратах на производство энергии.

Обладая более высокой прочностью на разрыв (на 20-25%), эти провода имеют удельный вес на 50-60% меньше, чем у проводов со стальным сердечником аналогичного эффективного сечения.

При монтаже проводов ACCC° применяются стандартное оборудование, рекомендуется метод раскатки провода «под тяжением», а также использование блоков с увеличенными диаметрами и специальных зажимов во избежание излишнего перегибания провода. Арматура для проводов ACCC° должна быть рекомендована производителем провода.

Эффективность и экономичность данного решения подтверждена многократным использованием при модернизации старых и строительстве новых ВЛ в США, Европе, Южной Америке, Китае, Африке и Индонезии. На начало 2019 года в 50-ти странах мира с проводами ACCC° успешно работают ВЛ общей протяженностью более 65 000 км.

Имеется Заключение аттестационной комиссии (ЗАК) ПАО «Россети» по проводам ACCС — №42-12 от 13.07.2012

Наш завод имеет возможность производить не только инновационные провода, но и традиционные сталеалюминиевые провода марок АС, АСКС и АСКП по ГОСТ 839-80 по конкурентным ценам.

Технические характеристики АС

·        Предел прочности именуемое временным сопротивлением разрыву ровняется — 165–190 МПа;

·        Температура, которая максимально допустила для нагрева жил в рабочем состоянии должна не превышать 90 градусов по Цельсию;

·        Рабочая температура при эксплуатации должна входить в рамки от – 60 до +40 градусов по Цельсию;

·        Допустимые длительные токовые нагрузки на неизолированный кабель, но это зависит от рабочей среды и места их использования;

·        Срок гарантии примерно 5 лет, начиная с дня ввода проводов в рабочую атмосферу;

·        В среднем кабели служат и не требуют замены, не менее 40 лет;

Использование:

Кабель АС состоящие из неизолированного алюминия, как изначально были предназначены, так и продолжают применяться для транспортировки электроэнергии по воздушным электрическим сетям, важным фактором выступает то, что в подобных условиях эксплуатации воздушная среда выступает неким изолятором. Так же нельзя не отметить, что эксплуатация возможна только в макроклиматических районах или в том случае, если в атмосфере находится определенное количество серного газа — то есть в атмосфере воздуха первого и второго типа. Самыми распространенными сферами использования являются:

·        Проведение ЛЭП;

·        При проложении линий движения электротранспорта;

·        В качестве распределительных цепей для электроаппаратов и электроприборов;

·        Для постройки сооружения высоковольтных линий с большими пролетами и различными климатическими условиями.

·        На подстанциях и различных распределительных устройствах;

Соединение кабелей из алюминия

Мы уже выяснили, что большинство квартир оснащается электричеством за счет проводов АС, но при подсоединении люстр, розеток и прочего нужно знать правила соединения проводников из разных металлов, иначе неверное подключение может привести к фатальным последствиям.

Виды соединений алюминиевых кабелей с медными:

·        Соединение скруткой

·        Резьбовое соединение

·        Соединение при помощи клеммной колодкой

·        Соединение с помощью клеммой колодки с плоско пружинным зажимом

·        Не разъемное соединение

Хранение и транспортировка

Алюминиевые провода (АС) хранятся на барабанах из дерева или же в бухтах и подвергаются транспортировке в том же виде. При этом должно соблюдается правило: вес неизолированного провода, который наматывается в бухты, должен не превышать значения в 40 кг

Благодаря своим бесспорно прекрасным качествам и заслугам этого типа используется повсеместно, а во времена СССР и вовсе использовалась даже для полного электрического оснащения дома, но теперь вы знаете, чем он отличается от своих конкурентов и где его лучше использовать. Поэтому, если вы живете в таком доме, то постарайтесь как можно скорее заменить провод АС на наиболее подходящий, а его луче используйте для проводки освещения сада или дворика вашей дачи.

ГОСТ (ТУ / VDE) провода АС 50/8:

ГОСТ 839-80

Условия хранения

Хранить алюминиевые провода следует в бухтах. Допустимо складирование в сухих неотапливаемых помещениях. Бухта, на которую намотан проводник, представляет собой деревянный барабан. Для защиты кабеля он покрывается досками и тонколистовым железом. На барабане обязательно указывается тип провода, его первоначальная и текущая длина и срок хранения.

Располагать бухты следует в вертикальном положении, так, чтобы отдельные кабели не наползали друг на друга и не собирались в кучу. Это позволит исключить их деформацию под собственным весом.

Хранение провода АС на деревянных барабанах

При перевозке бухта надежно фиксируется стальными лентами, тросами или синтетическими ремнями. Это необходимо, чтобы исключить ее перекатывание с места на место.

Стоимость АС

Стоимость кабеля в первую очередь зависит от количества материала, затраченного на его изготовление. Провод самого тонкого диаметра стоит дешевле. Для примера — цена кабеля сечением 16 мм2 составляет всего 12 Р/метр. Самые же толстые марки провода будут стоить в десятки раз дороже.

На цену влияет и тип торговли. Оптовая цена, как правило, существенно ниже. Поставщику выгодно иметь дело с большими объемами.

Главным достоинством провода АС является низкая стоимость

Другое важное достоинство сталеалюминиевого провода — это его простота хранения. Кабель устойчив к большому разбросу температур окружающего воздуха и практически не подвержен влиянию влаги

Производители провода АС 50/8:

  • Электрокабель
  • Агрокабель
  • Андижанкабель
  • Белтелекабель
  • Гомелькабель
  • Донкабель
  • Кавказкабель
  • Казэнергокабель
  • Камкабель
  • Кирскабель
  • Людиновокабель
  • Молдавкабель
  • Москабель
  • Псковкабель
  • Рыбинсккабель
  • Самарская кабельная компания
  • Сарансккабель
  • Сибкабель
  • Тверьэнергокабель
  • Томсккабель
  • Узкабель
  • Уралкабель
  • ЭМ-Кабель
  • Энергокомплект

* Заводы-производители могут изготавливать не все модификации проводов.

В общем качеством сотрудничеством довольны

Недостатки: задержали доставку

Менеджер помог, подобрал замену проводу, так как нужно было срочно, а именно такого не было в наличии. Большое спасибо!

заказал под производство, пришлось подождать пару недель, но качество и цена меня очень даже утсроили.

Достоинства: менеджеры очень отзывчивые

нужно было срочно, а в наличии не было цельного отрезка пришлось заказать два, но чуть больше.

Достоинства: быстрая доставка

Недостатки: не режут отрезки

Монтажные таблицы сталеалюминиевых проводов

Развернуть ▼

Репринтное издание ?

Репринтное издание представляет собой издание, которое было выпущено после сканирования страниц какой – либо книги, рукописи или иных выбранных для репринта изданий, без изменения текста. Однако стоит учитывать то, что особенности бумаги, переплета, наличие дефектов, исправлений или опечаток может отличаться от оригинала.

Репринтная книга состоит из качественных копий оригинального ценного экземпляра, что позволяет читателю насладиться старинным особенным шрифтом, а так же особой полиграфией, которая свойственна для времени, когда был выпущен в свет оригинал книги.

Репринтное издание не имеет характерного запаха старых книг, не содержит спор грибков и бактерий, пыли, старые нити не рвутся, бумага не рассыпается.

Цель настоящей работы — оказать помощь инженерам и техникам в деле механизации трудоемкого процесса по механическому расчету проводов воздушных линий электропередачи (ВЛ). С момента выхода в свет книги Сарычева Б. М. «Монтажные таблицы проводов и тросов высоковольтных линий» (1959 г.), рассчитанных в соответствии с «Правилами устройства электроустановок 1958 г.», произошли существенные изменения в нормативных документах, касающихся расчета проводов. Поэтому появилась необходимость издания настоящего пособия. Расчеты в пособии выполнены в соответствии с «Правилами устройства электроустановок» (1965 г.) и «Руководящими указаниями по расчету проводов и тросов воздушных линий электропередачи» (1965 г.). Таблицы рассчитаны на электронно-вычислительной машине «Минск-22». Монтажные таблицы составлены без учета вытяжки проводов. Работа выполнена коллективом авторов Белорусского отделения института «Энергосетьпроект» с привлечением сотрудника Института математики Академии наук БССР Ю. В. Сухановой. В первой части приведены краткие сведения о механическом расчете сталеалюминиевых проводов, даны примеры расчета. Вторая часть содержит монтажные таблицы сталеалюмиииевых проводов ВЛ 35 кВ и выше для четырех районов по гололеду и семи районов по ветру. Высшая температура принята +40 °С, низшая — 40 °С, среднегодовая +5°С.

Предисловие Часть I. Краткие сведения о расчете сталеалюминиевых проводов Глава 1. Механический расчет проводов 1.1. Расчетные климатические условия 1.2. Допускаемые напряжения в сталеалюминиевых проводах 1.3. Погонные и удельные нагрузки 1.4. Стрела провеса провода 1.5. Уравнение состояния провода 1.6. Критические пролеты Глава 2. Применение монтажных таблиц при расчетах проводов анкерного участка 2.1. Определение стрел провеса и напряжений в анкерном участке 2.2. Длина провода в пролете 2.3. Длина вставки для регулирования стрелы провеса Часть II. Монтажные таблицы сталеалюминиевых проводовПояснения к пользованию монтажными таблицами Глава 3. Монтажные таблицы сталеалюминиевых проводов для толщины стенки гололеда 5 мм Глава 4. Монтажные таблицы сталеалюминиевых проводов для толщины стенки гололеда 10 мм Глава 5. Монтажные таблицы сталеалюминиевых проводов для толщины стенки гололеда 15 мм Глава 6. Монтажные таблицы сталеалюминиевых проводов для толщины стенки гололеда 20 мм Приложения Приложение 1. Конструктивные данные проводов Приложение 2. Наименьшие расстояния между проводами ВЛ при горизонтальном расположении проводов (по условиям их сближения в пролете) Приложение 3. Наименьшие изоляционные расстояния по воздуху между токоведущими и заземленными частями ВЛ Приложение 4. Наименьшие расстояния между проводами ВЛ в местах их пересечения между собой при транспозиции, ответвлениях при переходе с одного расположения проводов на другое Приложение 5. Расстояния по вертикали между тросом и проводом ВЛ в середине пролета по условиям защиты от грозных перенапряжений Приложение 6. Наименьшие расстояния от проводов ВЛ до поверхности земли, м Указатель таблиц Литература

Конструкция

Состав провода АС можно понять по его маркировке: А – алюминий, С – сталь. Конструкция провода комбинированная: основой для него служит одна или несколько стальных проволок, обеспечивающих необходимую прочность шнура на разрыв. Токонесущая часть провода АС выполнена из алюминиевых проводников, накрученных на основу с постоянным шагом повива. При изготовлении кабеля большого сечения, как основа, так и токонесущая часть делается в несколько слоев. Причем каждый верхний слой имеет направление повива противоположное внутреннему слою. Таким способом предотвращается самопроизвольное раскручивание слоев провода во время его монтажа.

Назначение АС проводов

Конструкция проводника обуславливает его назначение. Кабели семейства АС не имеют внешнего изолирующего слоя, поэтому они пригодны только для монтажа воздушных линий электропередач. Подвеска создается с помощью стеклянных или керамических изоляторов.

В зоне эксплуатации кабеля должны выполняться следующие условия:

  1. Климатические условия — согласно ГОСТ любые кроме тропиков и субтропиков.
  2. Концентрация сернистых газов не должна превышать 150 мг/м3.
  3. Поверхность провода не должна разогреваться свыше 90°C.

Применение в ЛЭП

Главная задача кабелей типа АС — это передача электроэнергии на дальние расстояния. В том числе и для соединения проводами подстанций одного района. Сталеалюминиевые проводники используются для питания потребителей напряжением свыше 1 кВ. Между проводами должен быть выдержан воздушный зазор. Он зависит от величины передаваемого напряжения и играет роль изоляции.

На линиях свыше 110 кВ возникает коронный разряд. Для борьбы с этим явлением принято увеличивать эффективное сечение кабеля АС. А при возведении магистральных ЛЭП, следует учитывать активное и индуктивное сопротивление линии.

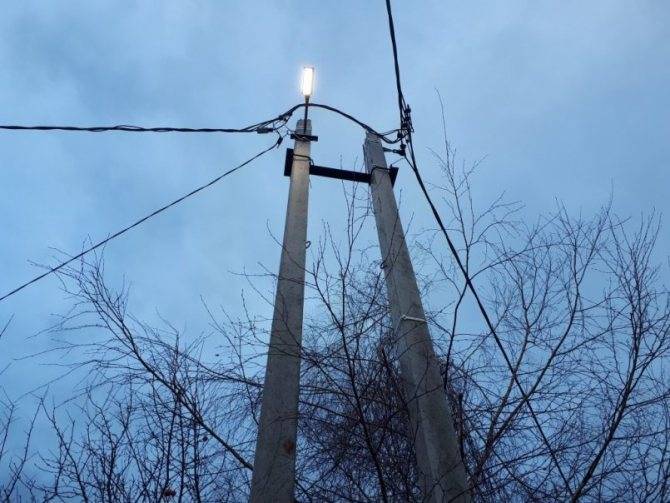

Провод АС используется для магистральных линий электропередач

Провода воздушных линий электропередач

Разнообразные условия работы ВЛЭП определяют необходимость иметь разные конструкции проводов.

Основными конструкциями воздушных проводов линий электропередач являются:

  • однопроволочные провода из одного металла,
  • многопроволочные провода из двух металлов,
  • многопроволочные провода из одного металла,
  • биметаллические провода.
  • пустотелые провода,

Многопроволочные провода линий электропередач из одного металла состоят из нескольких свитых между собой проволок. Однопроволочные провода производятся из одной проволоки. Провода воздушных линий электропередач имеют одну центральную проволоку, вокруг которой делаются следующие повивы (ряды) проволок. При одном повиве провод свит из 7 проволок, при двух повивах — из 19, при трех повивах — из 37 проволок. Скрутка смежных повивов производится в разных направлениях, что обеспечивает более круглую форму и позволяет получить более устойчивый против раскручивания провод. Многопроволочные провода имеют по сравнению с однопроволочными ряд существенных преимуществ:

  • большую гибкость, что обеспечивает большую сохранность и удобство монтажа,
  • высокие сопротивления на разрыв могут быть получены только для проволок относительно небольшого диаметра.> Однопроволочные провода с сечениями 25 мм2 и более имели бы пониженное сопротивления на разрыв. Однопроволочные провода изготавливаются для сечений 4, 6, 10 мм2, многопроволочные — от 10 мм2.

Неизолированные провода

— — провод, состоящий из одной или скрученный из нескольких алюминевых проволок

— — провод, состоящий из сердечника, сплетенного из оцинкованных стальных проволок, и намотки алюминиевых проволок. Получил наибольшее распространение. Также встречается устаревшее обозначение, обозначающее провод марки АС с отношением алюминий/сталь — около 6, например — АС400=АС400/64.

— М — провод, состоящий из одной или скрученный из нескольких медных проволок.

— ПСО и ПС — провода, изготовленные из стали, соответственно однопроволочный и многопроволочный. Провод ПСО — это проволока телеграфная ГОСТ 1668-73.

— АСКС — провод марки АС, но межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.

— АСКП — провод марки АС, но межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной нагревостойкости.

— АСУ — сталеалюминиевые провода с усиленным стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — около 4, например — АСУ400=АС400/93).

— АСО — сталеалюминиевые провода с облегчённым стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — около 8, например — АСО400=АС400/51).

— АСУС — сталеалюминиевые провода с особо усиленным стальным сердечником (устаревшее, провод марки АС с отношением алюминий/сталь — меньше 3, например АС70/72, АС95/141).

В марке провода указывается и его номинальное сечение. К примеру, АС-150 — это алюминиевый провод с сечением 150 мм²

. Для стальных однопроволочных проводов в марке указывают диаметр провода. Для сталеалюминевых проводов указывается два числа через дробь, числитель — сечение алюминиевых проводов в мм2, знаменатель — сечение стального сердечника (например АС-50/8).

Изолированные провода

Изолированные провода (СИП) — провода многожильные для воздушных линий электропередачи, содержащие изолированные жилы и несущий элемент, служащий для крепления или подвески провода. Чаще всего применяются для внутренних сетей. Токоведущие жилы изготовлены из круглой медной или алюминиевой проволоки. Изолирующая оболочка — из резины или ПВХ.

Защитные покровы проводов с резиновой изоляцией изготвыливаются в виде оплётки из волокнистых материалов, пропитанной противогнилостным составом. Провода с поливинилхлоридной изоляцией обычно производятся без защитных покровов.

Также используют металлические защитные оболочки для защиты от механических повреждений.

ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1. Работы по опрессовке на проводах натяжных зажимов выполняются специально обученными электролинейщиками 5 и 3 разрядов из состава монтажной бригады, занятой на монтаже проводов и грозозащитных тросов на воздушных линиях электропередачи.

4.2. Опрессовка натяжных зажимов на проводах производится опрессовочным агрегатом.

4.3. Работы по опрессовке натяжного зажима производить в последовательности:

4.3.1. Подготовить концы проводов и зажим к опрессовке; установить бандажи, обрезать концы проводов, промыть бензином провода и натяжной зажим, насухо протереть и смазать смазкой (ТУ-38-101474-74).

4.3.2. Произвести опрессовку зажима.

4.3.3. По окончании опрессовки осмотреть зажим и замерить его диаметры.

Расчет сечения провода

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.

Если рассмотреть сечение кабеля, то это круг с определенным диаметром. Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².

Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу

Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство

Диаметры и массы проводов марки АС

Номинальное сечение, мм2Диаметр, ммМасса, кг/км
проводастального сердечника1 км алюминиевой части провода1 км стальной сердечника
10/1,8 4,5 1,5 28,9 13,8
16/2,7 5,6 1,9 44,0 20,9
25/4,2 6,9 2,3 67,9 32,4
35/6,2 8,4 2,8 100,0 48,0
50/8,0 9,6 3,2 132,0 63,0
70/11 11,4 3,8 188,0 88,0
70/72 15,4 11,0 188,0 567,0
95/16 13,5 4,5 261,0 124,0
95/141 19,8 15,4 251,0 1106,0
120/19 15,2 5,6 324,0 147,0
120/27 15,4 6,6 320,0 208,0
150/19 16,8 5,6 407,0 147,0
150/24 17,1 6,3 407,0 190,0
150/34 17,5 7,5 406,0 269,0
185/24 18,9 6,3 515.0 190,0
185/29 18,8 6,9 500,0 228,0
185/43 19,6 8,4 509,0 337,0
185/128 23,1 14,7 517,0 1008,0
205/27 19,8 6,6 566,0 208,0
240/32 21,6 7,2 673,0 248,0
240/39 21.6 8.0 650,0 302,0
240/56 22,4 9,6 665,0 441,0
300/39 24,0 8,0 830,0 302,0
300/48 24,1 8,9 812,0 374,0
300/66 24,5 10,5 796,0 517,0
300/67 24,5 10,5 796,0 527,0

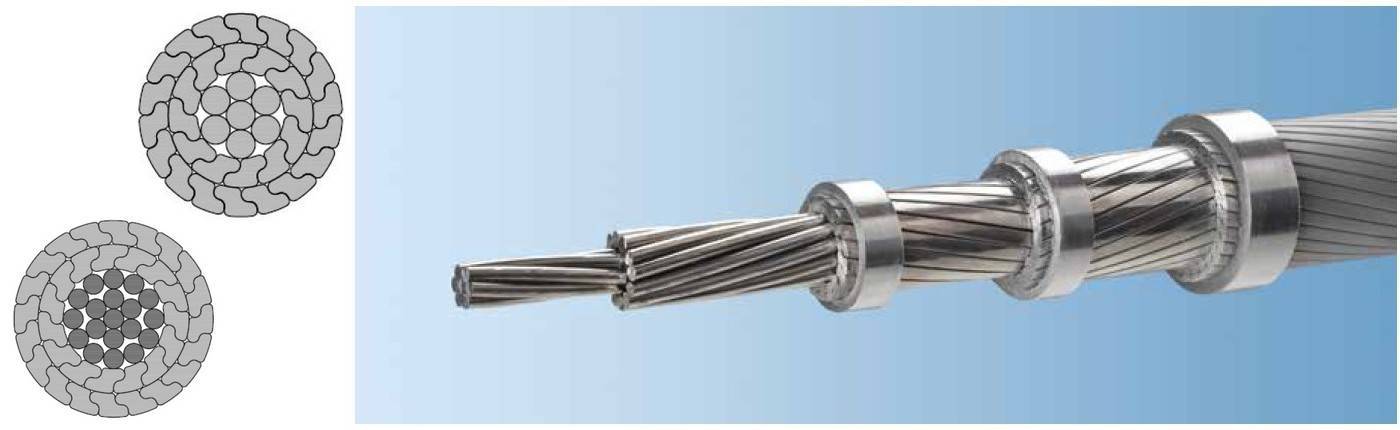

Высокотехнологичные провода АААС-Z и AACSRZ с Z-образными проволоками

В качестве 1-2 наружных слоев взамен круглых использованы проволоки Z-образного профиля, что дает возможность получить наружный слой практически идеально гладким. При этом достигается значительное уменьшение коэффициента аэродинамического сопротивления и более плотная компоновка. Опоры на линиях и сами провода типа Z испытывают меньшие механические напряжения по сравнению с традиционными проводами равного диаметра, что снижает риски выхода линии из строя при возникновении повышенных нагрузок в виде шквалистых ветров и гололедно-изморозевых отложений. Более компактная конструкция проводов типа Z позволяет увеличить эффективное сечение провода, а, значит, пропускную способность ВЛ.

Преимущества:

  •  увеличение пропускной способности существующих линий, решение проблемы перегрузок;
  •  снижение механических нагрузок от пляски проводов, прикладываемых к опорам ЛЭП;
  •  повышение коррозионной стойкости;
  •  снижение риска обрыва провода при частичном повреждении нескольких внешних проволок из-за внешних воздействий, в том числе в результате удара молнии;
  •  улучшенные механические свойства проводов, снижающие вероятность налипания снега и образования льда;
  •  снижение тепловых потерь;
  •  значительное снижение аэродинамического коэффициента;
  •  снижение уровня шума, следовательно, улучшение эксплуатационных показателей в населенных районах;
  •  снижение уровня усталости металла в проводе и, следовательно, увеличение жизненного цикла за счет самогашения колебаний;
  •  возможность использования при монтаже существующей арматуры.

ООО «Ламифил» производит провода типа Z усиленные высокопрочным стальным сердечником марки AACSRZ. При равной массе эти провода имеют прочность в 1,5 – 2 раза выше, чем у стандартных сталеалюминиевых проводов, и рекомендуются для больших переходов или для линий, которые подвергаются большим механическим нагрузкам (ветер, гололед).

Для проектов с акцентом на энергосбережение предлагаются провода высокой проводимости – марок AAAC-Z (ВП) и AACSRZ (ВП). Это аналоги европейских проводов UHC (ultra high conductivity), изготавливаемых из алюминиевой катанки повышенной проводимости. Данные решения позволяют на 5-9% снизить потери передаваемой электроэнергии. По оценкам европейских специалистов применение проводов UHC дает ежегодную экономию до 36 МВт на километр линии.

Имеются Заключения аттестационной комиссии (ЗАК) ПАО «Россети»:

  •  по проводам АААС-Z ― № IЗ-23/16 от 10.02.2016
  •  по проводам ААСSRZ ― № IЗ-24/16 от 10.02.2016



Аварийно-допустимые токовые нагрузки для неизолированных проводов (АДТН).

Вопросы перегрузок проводов высоковольтных линий электропередачи не отражены в действующих частях ПУЭ-6, 7 изд. и ПТЭ. В связи с чем довольно часто на практике применяется АДТН=ДДТН.

ДДТН, как было указано выше определяется на основании табл.1.3.29 ПУЭ с учетом поправочных коэффициентов по табл. 1.3.3 ПУЭ.

Однако, при необходимости к данному вопросу можно подойти с другой следующим образом.

Протекание тока по проводу приводит к его нагреву. Значит возможно пропустить по проводу больший ток, но не забыв при этом обеспечить его механическую стойкость, а также учесть что с увеличением нагрева провода может снизиться габарит между этим проводом и другими объектами, а также габарит до земли.

В соответствии с п.5а.2 в ГОСТ 839-80 «Провода неизолированные для воздушных линий электропередачи. Технические условия (с Изменениями N 1, 2)»: «Длительно-допустимая температура проводов в процессе эксплуатации не должна превышать 90 °С «. В ПУЭ же значения представлены для 70 °С, с возможностью применения поправочных коэффициентов на нагрев до 80 °С.

Допускать нагрев проводов до 90 °С или нет является вопросом собственника (субъекта электроэнергетики) данной линии, т.к. именно его данные и под его ответственность будут использованы в системе, в том числе в диспетчерских (см. Приказ Министерства энергетики РФ от 23 июля 2012 г. N 340).

Так например, в стандарте организации СТО 56947007-29.240.55.143-2013 «Методика расчета предельных токовых нагрузок по условиям сохранения механической прочности проводов и допустимых габаритов воздушных линий» (ПАО «ФСК ЕЭС» ) допускается в определенных случаях токовая нагрузка провода более указанной в ПУЭ за счет большего нагрева провода, если это возможно по условию сохранения его механической прочности и по условию сохранения габаритов ВЛ до земли, препятствий и пересечений.

В указанном документе представлены методики уточненных расчетов длительно и аварийно допустимого тока, а также расчет времени существования допустимого и аварийного режима.

Кроме того, в соответствии с информационными системами нормативов (например, NORMA CS ) на данный момент в РФ действует и такой документ как МТ 34-70-037-87 (он же РД 34.20.547, он же СО 153-34.20.547) «Методика расчета предельных токовых нагрузок по условиям нагрева проводов для действующих линий электропередачи».

Указанный документ схож с документом ПАО «ФСК ЕЭС», однако принят был еще в 1987 году. В нем приводятся данные исследований, что без ущерба для прочности провода можно повысить температуру до 90 °С. Однако требуется контролировать стрелы провеса и возникает опасность уменьшения нормированных габаритов. Методики, представленные в документе, направлены на получение точных данных по допустимым токовым нагрузкам для индивидуальных условий, в связи с чем не приводятся в данной статье.

Несколько слов по поводу использования проводки из алюминия

Безусловно, проводка из алюминия — неидеальный выбор для дома. Но, если придерживаться основных правил, то ее использование будет менее проблемным:

  • У алюминиевой проводки поперечное сечение должно быть не меньше шестнадцати квадратных миллиметров.
  • Чтобы соединить разные части, следует использовать зажимные контакты. Также стоит применять специальную смазку. Ее использование нужно для предотвращения окисления контактов и для удержания малого уровня переходного сопротивления.

Это не все правила, которые необходимо знать при использовании проводки из алюминия. Здесь были упомянуты те, которые соответствуют тематике данной статьи.

  • Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

Строение кабеля

Устройство провода АС напоминает обычный тряпичный канат, но завитый из двух материалов. В середине имеется стальной трос. Он изготовлен из одной или нескольких тонких проволок. Задача стального троса — придать проводнику прочность, гибкость и устойчивость к растяжению. Он выполняет механическую, несущую функцию.


Строение неизолированного кабеля АС Полученный проводник сочетает в себе достоинства используемых материалов:

  • прочность стали;
  • хорошую электрическую проводимость алюминия;
  • легкий вес полученного изделия.

Также на конечной массе кабеля сказывается и отсутствие внешнего слоя изоляции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
