Провод для заземления: назначение, маркировка, сечение и проверка

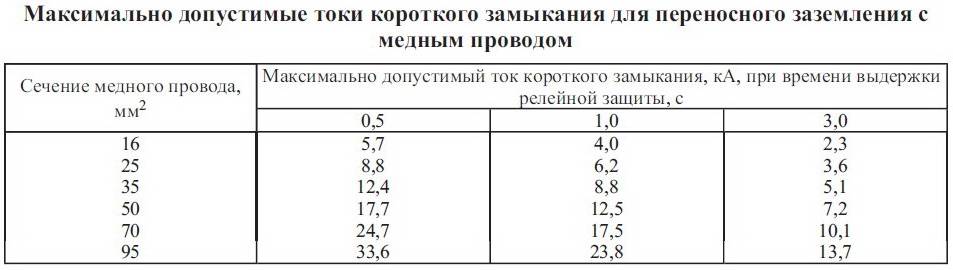

Сечение провода для заземления

Не только вопрос о том, какого цвета земля важен при создании заземлительного контура. Необходимо также разобраться с выбором правильного сечения.

При подборе проводников рекомендуется принять во внимание следующую информацию:

Искусственное заземление производится из меди, оцинковки или стали. Сечение и размеры проводов жестко не регламентируются, однако существуют рекомендованные значения, указанные в таблице ПУЭ 1.7.4.
Согласно мнению специалистов, заземляющий провод должен иметь такое же сечение, как и фазный. Эта рекомендация относится ко всем проводникам, сечение которых не превышает 16 квадратных миллиметров. Для проводников большего размера применяются нормативы, изложенные в таблице 1.7.5 Правил эксплуатации электроустановок.

Для систем TN-C и TN-C-S действует такое правило: минимально допустимое сечение нейтрали и защитного проводника должно быть больше 10 квадратных миллиметров.

Для чего используется заземление и как работает?

Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.

Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:

рабочее (или функциональное),
защитное.

Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.

Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.

В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.

Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет – медные.

АА – проводник с алюминиевым сердечником и оплеткой из этого же металла;
АС – со свинцовой оплеткой;
Б – провод с влагозащитой;
Бн – влагозащита невоспламеняемая;
В – провод покрыт полихлорвиниловой оболочкой;
Г – кабель без оболочки;
К – контрольный кабель в обмотке из проволок
НР – провод в невоспламеняющейся резиновой оболочке;
Р – провод изолирован резиной.

Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.

В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.

Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.

голоса

Рейтинг статьи

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

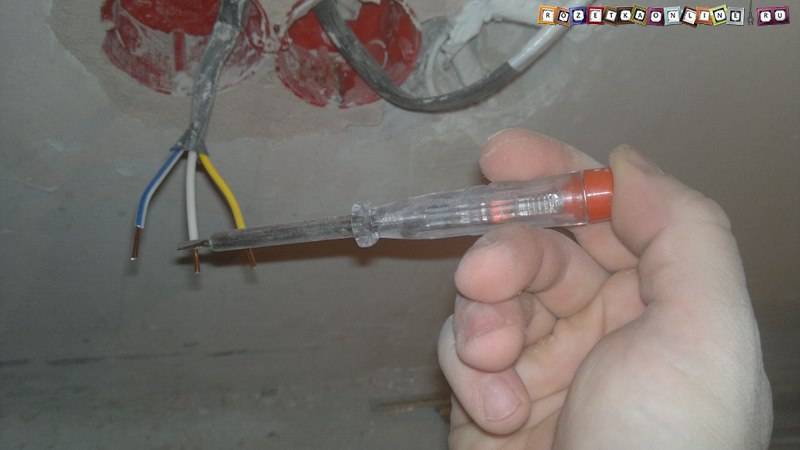

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

{SOURCE}

Для чего нужен заземляющий провод, принцип работы

Присоединение заземляющего провода к шине

Основная задача заземления – предотвратить поражение человека или животного электрическим током. Исправный электрический прибор имеет целостный корпус с надежно изолированными деталями, которые находятся под напряжением. Если бытовая техника выходит из строя, токоведущие части могут коснуться корпуса и это приведет к тому, что он тоже будет под напряжением. Прикоснувшись к такому устройству, человека неизбежно ударит током.

В данном случае эксплуатация автоматического выключателя нецелесообразна, поскольку силы тока, протекающей по телу человека, будет недостаточно для отключения подачи электроэнергии. Но этой силы, к сожалению, бывает достаточно, чтобы лишить человека здоровья или даже жизни.

Чтобы исключить вероятность развития подобных событий, нужно заземлить все электрические приборы через проводники. Заземление бытовой техники в домашних условиях возможно лишь в том случае, если дом оснащен контуром заземления. К сожалению, дома старых построек подобными новшествами не оснащены. Обусловлено это тем, что еще десятилетия назад люди в домах практически не имели бытовых приборов, следовательно, нагрузка на сеть была минимальной.

Основные марки кабеля заземления

Варианты цветовой маркировки провода заземления

Выбирая марку кабеля, необходимо изучать его тип: мобильное или стационарное использование. Стационарная предназначена для защиты оборудования, распределительных щитков и сооружений. Оптимальный вариант – многожильные многопроволочные кабели (ВВГ, ПВГ) и однопроволочные модификации (NYM). Если кабель заземления бесцветный, на жилу направлена земля.

Кабель NYM – оболочка окрашена в соответствии со всеми правилами и предписаниями, внутри оснащен медными жилами. Также имеет промежуточную дополнительную оболочку, которая повышает эксплуатационный срок кабеля даже при продолжительном его использовании. Не вызывает сложностей при установке.
ВВг – оснащен жилами, изготовленными из меди первого и второго класса скрутки

Имеет необычную окраску, на которую стоит обратить внимание. Земля – желто-зеленая, а ноль – голубая

Внешняя оболочка и изоляция изготовлена из поливинилхлорида, благодаря этому кабель даже в случае пожара гореть не будет.
ПВ-6 – медный провод, оболочка изготовлена из прозрачного ПВХ. Есть возможность созерцать работу токопроводящей жилы. Рабочий температурный диапазон -40 – +50 градусов Цельсия, очень гибкий материал.
ESUY имеет одно стандартное применение – защита от короткого замыкания системы. Способен выдерживать огромные нагрузки, часто используются в распределительных коробках и на железных дорогах.
ПВ-3 может выпускаться в 11 цветовых гаммах, состоит из большого количества медных нитей, которые помещены в поливинилхлоридную оболочку. Особенность внешней оболочки – хрупкость при неправильном хранении или использовании.

Кабель NYM

Шнур категории NYM пользуется большим спросом среди потребителей. Его можно использовать при эффективной транспортировке электричества в стандартных условиях. Предназначение кабеля – передача переменного напряжения с частотой до 50 Гц. К данному типу кабеля можно присоединить любое электрическое оборудование. Кабель должен иметь первый класс защищенности. Особенности кабеля марки NYM:

Наличие медной жилы;
Промежуточная оболочка;
Соответствие цвета нормативам ПУЭ;
Простота в использовании.

Не пропустите: Подсветка потолков

Проводник марки NYM

Кабель ВВГ

Данный тип кабеля ВВГ имеет медные жилы, категории 1 и 2 класса скрутки. Сегодня можно встретить многожильные или поливинилхлоридные модели проводника. Например, трехжильный, 4 или 5 шнур имеет нейтраль и заземление. Многие часто задаются вопросом, какого цвета провод заземления используется в трехжильном проводе? Для изоляции жилы всегда применяется зелёно-жёлтый поливинилхлоридный пластик.

Провод марки ВВГ

Кабель ПВ-3

Как правило, кабель ПВ-3 состоит из одной жилы со скрученным медным проводом внутри. Чтобы выделить цветом внешнюю оболочку можно воспользоваться различной гаммой.

Кабель марки ПВ-3

Кабель ПВ-6

В составе шнура марки ПВ-6 содержится токопроводящая жила из меди. Для создания изоляционного слоя применяется поливинилхлоридный прозрачный пластик высокого качества. Отличительной особенностью данного материала является повышенная стойкость к механическим воздействиям. При необходимости, можно осуществлять контроль случайного повреждения прозрачного изделия. Придерживаться определённых нормативов по расцветки внешней поверхности в данном случае не обязательно.

Вам это будет интересно Особенности кабеля из сшитого полиэтилена

Описание проводника категории ПВ-6

Обратите внимание! Чтобы проводить электромонтажные работы с соблюдением всех норм и правил, проводник обозначается соответствующим цветом по международным стандартам

Кабель ESUY

Шнур данной категории может использоваться с целью защиты сети от возникновения короткого замыкания. Энергосистемы со значительными токами часто прибегают к применению кабеля этой марки. Главной особенностью силовой кабельной продукции является стойкость к температурным воздействиям. Этот проводник с небольшой массой легко использовать при электромонтажных работах. Номинал напряжения для ESUY не определяется. Этот показатель нужно установить для транспортировки тока по проводам. Прокладывая кабель своими руками, обязательно необходимо нанести цветную маркировку.

Заземляющий проводник в схемах подключения

Функции заземляющего проводника и заземлителя могут выполняться различными способами, в зависимости от той или иной схемы подключения. Прежде чем их рассматривать, следует выяснить, что такое нейтраль оборудования. По своей сути она является общей точкой, где обмотки электроустановок подключаются по схеме «звезда». В этом случае их начальные выводы соединяются с соответствующими фазными проводниками, а концы объединяются в нейтраль. Получается 4 жилы – три фазы и ноль, длина проводов не играет существенной роли.

Если создать идеальные условия, то в данной точке значение потенциала будет нулевым. Это хорошо видно на схеме в разрезе. Точно таким же потенциалом обладает земля. В связи с этим, нейтральный проводник или трос может быть заземлен шиной или проводом. Для такого подключения стационарный заземлитель оборудуется отдельным местом, в котором присутствуют все необходимые контакты и соединения.

Данная схема представляет собой всем известную систему с глухо заземляемой нейтралью или TN. Для того чтобы выяснить, как она работает, необходимо определить отличия нулевого (N) и защитного проводника (РЕ). Первый из них считается нейтральным, поскольку соединяется с нейтралью, а второй представляет собой кабель заземления, соединенный с корпусом оборудования и землей. За счет этого на корпусе потенциал отсутствует, то есть, он имеет нулевое значение.

Подобные технические условия сделали возможным подключение TN в трех вариантах:

Схема TN-S. В этом случае к нейтрали подключаются два проводника – нулевой и провод заземления. Они идут раздельно и нигде не соединяются между собой по всей линии.
Схема TN-С. Подключение обоих проводников – заземляющего и нулевого осуществляется в общую точку нейтрали и по всей сети проходят как единый проводник, получивший название PEN.
Схема TN-C-S. Совмещает в себе две системы, приведенные выше. В ней изначально используется единый заземлительный проводник – трос, соединенный с нейтралью. Постепенно на определенном участке они разделяются на отдельные проводники и в дальнейшем не пересекаются между собой. В результате, удается выполнить сразу две функции – снизить потенциал корпуса и обеспечить зануление для нормальной работы оборудования.

Каждый из трех вариантов идёт для электрических сетей до 1000 вольт. Для напряжения свыше 1000В используют системы IT и ТТ, в первом случае – с изолированной нейтралью, во втором – с эффективно заземленной нейтралью.

Заземление стиральной машины: почему это стоит делать

Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?

Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.

На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.

На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.

В квартире

Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.

Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса.

монтированной правильно считается электропроводка, отвечающая следующим требованиям:

в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.

По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44.

В частном доме

Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.

Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.

Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».

Сечение провода заземления

Так как эффективность срабатывания защитного устройства и обеспечение безопасности человека напрямую зависит от такого параметра, как омическое сопротивление, провод заземления должен иметь соответствующее сечение, отвечающее рабочим параметрам проложенной линии или электроустановки. В связи с тем, что в отличии от фазной и нулевой шины, защитное заземление не должно длительно выдерживать нагрузку, его сечение может выполняться с отличными параметрами.

Рисунок 3: пример кабеля с меньшим сечением PEN жилы

Так сечение PE проводника определяется в соответствии с п.1.7.126 ПУЭ, наиболее простым вариантом является вычисление величины исходя из площади фазных проводников:

Для фазного провода до 16мм2 сечение заземления должно быть таким же;
Для моделей от 16 до 35мм2 заземление может быть не менее 16мм2.
Для линий с сечением фазного провода от 35 мм2 и более заземляющий провод должен выбираться площадью не менее половины фазного.

Данный вариант является наиболее простым, но далеко не всегда целесообразно устанавливать проводник большого сечения на заземление, так как это влияет на общую стоимость кабельно-проводниковой продукции. В таких случаях допускается определить сечение расчетным путем:

Где:

S – площадь заземляющего провода;
I – величина тока короткого замыкания;
t – время срабатывания защитных устройств;
k — коэффициент, определяемый материалами токоведущих и изолирующих элементов, температурой.

Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя.

Для соединения с заземляющим устройством нужен специальный проводник с определёнными эксплуатационными характеристиками. Заземляющий электрошнур имеет маркировку, отличительный цвет.

Он не меняется при использовании любых изоляционных материалов.

На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой – в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.

Правила выбора заземляющего кабеля

Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.

При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины. Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.

Примеры:

если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.

Разновидности проводников

Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:

оставляют неизолированными;
покрывают защитной оболочкой;
включают в многожильный кабель;
оформляют до самостоятельного одножильного проводника.

Цвет

Когда ищут заземление в трехжильном проводе, используют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале прибора стрелка покажет меньше 220 в, это нужный провод, к нему можно подключать заземляющий контур.

Часто используемые проводники

В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в монтаже электросетям, они рассчитаны на большую мощность, применяются для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.

Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до пяти.

По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.

ПВ-6 – тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влажности.

Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при монтаже многоквартирных домов и объектов разного целевого назначения.

Провод ESUY применяется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой. Удобен при монтаже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.
