6 отличий электропроводки в деревянном доме — США vs Россия. Правила монтажа и материалы.

Расчет необходимого количества материалов

При расчете метража кабеля нужно учитывать, что открытая электропроводка монтируется в чистом виде только на систему освещения и для подвода питания к розеткам. Если планируется включать в розетки электроприборы мощностью свыше 6 кВт, то к ним проводят скрытые провода с большим сечением.

Поэтому при расчете стоимости ретро проводки учитывают только электросети, в которых используются винтажные комплектующие. Цены на электрическую проводку зависят как от производителей, так и от цветовых решений. К примеру, коричневый и белый комплекты получатся почти в три раза дешевле, чем под золото.

Скрытая проводка

Условия ПУЭ очень жёсткие. Проводка должна быть в металлической трубе. Распределительные коробки, коробки монтажные – металлические. С трубами соединены в единую конструкцию при помощи пайки, сварки или резьбовых соединений. Металлорукав трубой не считается. Пластиковая гофра тем более. Материал для трубы сталь или медь. Дороговизна меди компенсируется лёгкостью работы и малой толщиной стенки. Правилами её толщина оговаривается только для медного кабеля сечением более 2,5 квадратных миллиметров. Для большинства бытовых приборов такой толщины провода достаточно, если нет – рядом прокладывается другая линия.

Этапы монтажа

Подведение электричества

Способы ввода кабелей:

• надземный – провода тянутся от линии электропередач;
• подземный – кабели укладывают в траншею на глубину минимум от 0,8 метров. Провода изолированы и помещены в металлические трубы.

В строение провод вводится через металлическую гильзу.

Создание контура заземления

Недалеко от места ввода провода в строение вырывают траншею в форме треугольника или прямоугольника на глубину в полметра. По углам устанавливают арматуру и соединяют при помощи толстой проволоки или металлических углов. От заземления до дома также вырыть траншею, через которою металлический проводник соединит заземление с электрощитом на доме. Траншеи засыпают землей.

Установка электрического щита

Для бесперебойного и правильного функционирования электрощита следует соблюдать правила установки:

• он должен располагаться на высоте не менее полутора метров над землей, чтобы до него не дотянулись дети и домашние животные;
• электрощит должен быть защищен от неблагоприятных погодных условий в случае его монтажа на улице;
• в электрощите должно быть достаточно места для УЗО, счетчика, подключенных проводов и заземляющих шин;

Проведение проводки

Существует два варианта проведения проводки: скрытый и открытый.

При монтаже скрытой проводки провода помещаются в металлические трубы (лучше из оцинковки или нержавейки), места соединения которых тщательно герметизируют. Такой способ применяется, если необходимо замаскировать провода под облицовку. При этом следует соблюдать следующие правила:

1. К распределительным коробкам должен иметься удобный доступ.
2. Провода должны занимать не более 50% диаметра металлической трубы.
3. Чтобы провода не повредились, концы труб необходимо отшлифовать и обезопасить пластиковыми ободками.
4. При повышенной влажности трубы устанавливают под небольшим наклоном, чтобы скопившийся конденсат мог слиться.

Открытая проводка находится на виду, при этом она не должна контактировать с деревом.

Этапы монтажа открытой проводки:

1. Зафиксировать основание кабель-канала на деревянной поверхности при помощи саморезов.
2. Установить распределительные коробки.
3. Установить розетки, выключатели.
4. Зафиксировать провода в кабель-каналах.
5. Подключить подачу тока.
6. Закрыть крышкой кабель-каналы.

Установка розеток и выключателей

В случае, если внутренняя часть розеток и выключателей устанавливается в деревянный брус, они должны быть защищены от контакта с древесиной металлическими подрозетниками. Под накладные электроточки также следует подкладывать изоляционный материал, например, асбест или алюминий, которые предотвратят риск возгорания.

Самостоятельное проведение проводки может обернуться риском получения серьезных травм, поэтому рекомендуется обращаться к услугам специалистов соответствующего профиля.

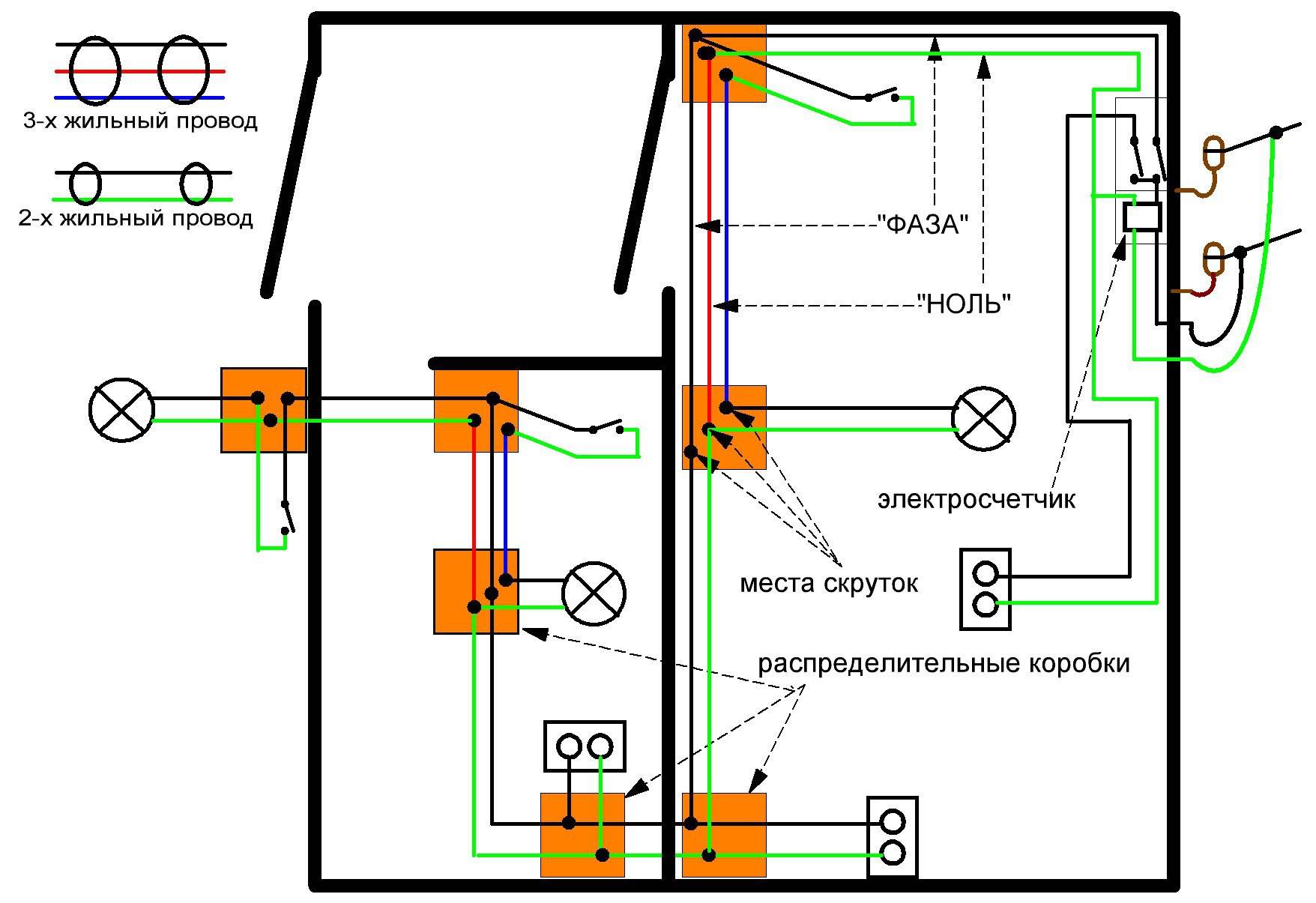

Схема разводки по стенам и потолку

В наиболее приемлемом варианте исполнения электросети по дому каждая электрическая точка связывается по одной прямой линии с каркасным полом, перекрытием или черновым потолком, закрытым подвесным или натяжным покрытием. По технологической полости, скрытой от глаз, выполняется вся основная разводка, хотя чаще линии просто тянутся по одной к групповому щитку. Естественно, что основную массу розеток и выключателей следует размещать на внутренних стенах, а на ограждающих — только при необходимости.

Разумным решением будет прокладывать проводку освещения от выключателей к потолку, а провода для подключения розеток уводить вниз, к полу. Ввиду своей малой нагруженности линии осветительной сети могут организовываться посредством распаечных коробок, недоступных для обслуживания. Достаточно подвести линию питания от автоматического выключателя к такой коробке, а от неё опустить к ключу провод коммутации и по нитке питания к каждой осветительной группе.

Линии розеток и групп общего назначения допускается объединять в так называемые гирлянды

Важно, чтобы на каждом клеммном зажиме розеток фиксировалось не более двух жил. В ином случае каждая розетка и группа соединяются в скрытых распределительных коробках, а линии с особо высокой нагрузкой от бытовой техники и нагревателей следуют до группового щитка без разрыва

Шлейфы, собирающиеся на стене у группового щитка, рекомендуется накрывать декоративным кожухом. При групповой прокладке кабелей рекомендуется также отделить основание негорючей подложкой, например, отрезом гипсокартона.

Особенности и отличия в монтаже электропроводки под старину в деревянных домах.

Главные отличия:

Монтаж электропроводки под старину в деревянном доме в отличии от скрытой проводки в доме из пеноблока: в том на каком этапе она монтируется. Если в стандартном варианте монтаж производится до чистовой отделки, то в нашем случае необходимо его производить в самом конце. Ретро проводка сама по себе является элементом чистовой отделки и поэтому должна делаться, чуть-ли не последней.

Также важным моментом, о котором я уже упоминал будет то, что с таким способом открытого монтажа электропроводки лучше не спешить вообще. Если после первоначальной усадки сруба, вы его утепляли конопатя, то следует отложить электромонтаж до следующего года пока сруб опять не усядется.

После монтажа электропроводки под старину в деревянном бревенчатом доме также не стоит проводить конопатку. Сруб при проведении таких работ сильно поднимается, что приведет к вытягиванию провода или вообще его вырвет из механизмов и распределительных коробок.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

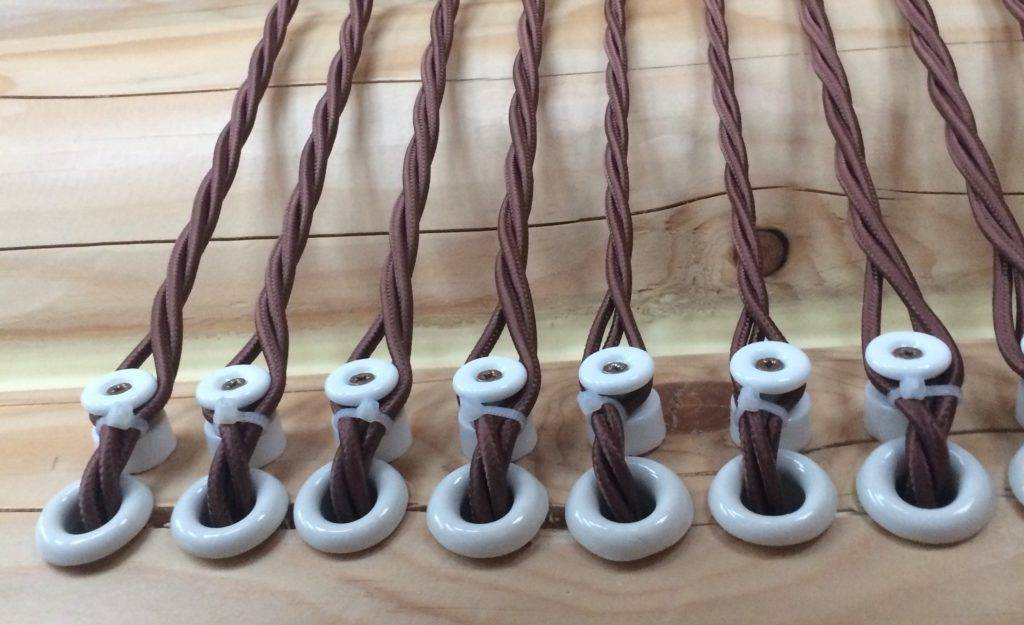

Фиксация провода на крайних изоляторах

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ

Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Правила прокладки электрокабеля в деревянных конструкциях

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков

Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке

В деревянном доме лучше выбрать открытый способ прокладки проводов

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.

Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

Кабель-каналы удобны и функциональны

При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.

1 Подготовительные работы – инструменты, расходные материалы, проект

Проводка в каркасном доме выполняется двумя способами: открытым, поверх стен, и закрытым – между обшивкой каркаса внутри стен. Оба способа требуют подготовки и знания элементарных правил электротехники. Почти все необходимые инструменты найдутся дома: шуруповерт, дрель, кусачки, рулетка, нож, уровень. Расходные материалы приобретаем только после составления плана.

Рулеткой производим измерения всех помещений, составляется схема  дома с указанием размеров. На ней обозначаем, где находится каждая электрическая точка – от щитка до выключателей, розеток, светильников. Учитываем, что по европейским стандартам, которые сейчас применяются в России, расположение выключателей от пола на высоте 0,9 м, розеток – 0,3 м.

Для каркасных домов подойдет трехжильная проводка

К расчету количества проводки и определению ее сечения следует подходить с особым вниманием. По плану рассчитываем общую длину кабеля, прибавляем для запаса немного метров. Приобрести для наружной проводки лучше круглый провод ПВС – с двойной изоляцией, гибкий, имеющий много жил из меди

Всем условиям внутренней проводки отвечают трехжильные кабели ВВГ  или NYM. Необходимое сечение проводников определяем по планируемой нагрузке, для чего используем таблицы из справочника для электрика

Приобрести для наружной проводки лучше круглый провод ПВС – с двойной изоляцией, гибкий, имеющий много жил из меди. Всем условиям внутренней проводки отвечают трехжильные кабели ВВГ  или NYM. Необходимое сечение проводников определяем по планируемой нагрузке, для чего используем таблицы из справочника для электрика.

Если проводка будет прокладываться в дополнительной изоляции (гофра, кабель-каналы), ее длина должна соответствовать длине кабеля. Кроме того, понадобятся:

• входной электрический щит с минимальным набором устройств: автоматический выключатель на входе, УЗО, автоматы на каждую группу потребителей;
• комплект различных выключателей и розеток;
• распределительные коробки;
• крепежные материалы – саморезы, клипсы.

Когда план полностью созреет и станет ясно, что изменения вноситься не будут, начинаем разметку помещений. Используем рулетку, строительный уровень. В соответствии с планом размещения проводки отмечаем карандашом места расположения злектрических точек, в том числе электрощита, коробок распределения. Готовим элементы электропроводки: пробиваем сквозные отверстия в стенах, готовим места для крепления выключателей, светильников, розеток.

Проектирование электроснабжения – основные моменты

Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.

Проект электроснабжения необходимо согласовать

Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.

В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при разводке электропроводки используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите провод сечением не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.

Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:

• недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
• выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
• выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
• исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).

Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.

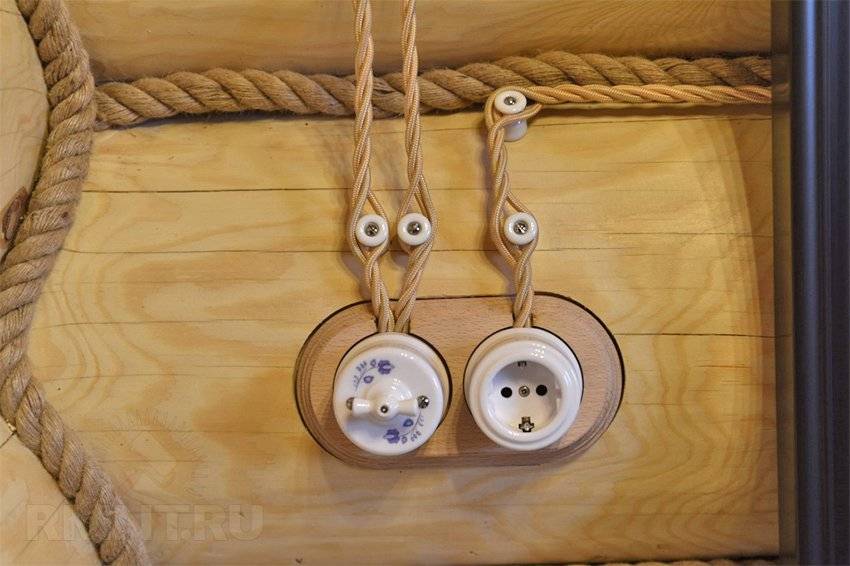

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут  подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

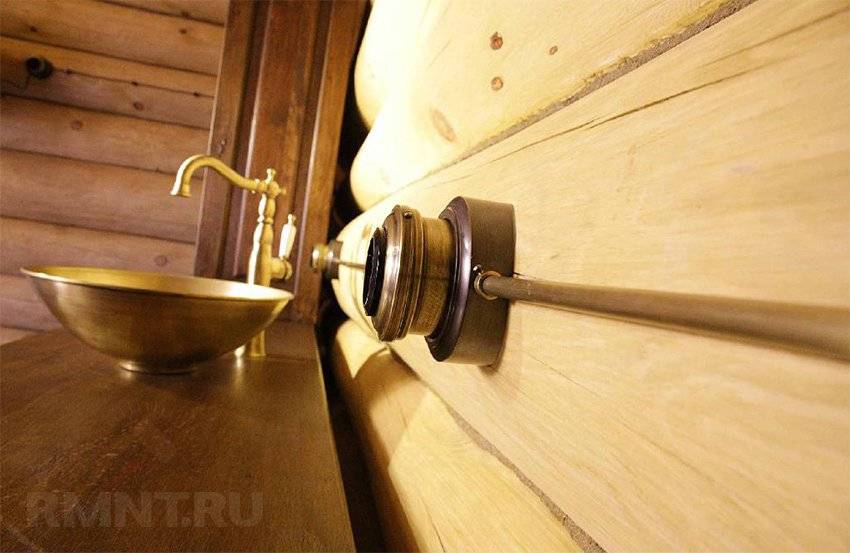

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Планирование силовой сети

Переходим к плану силовой сети, то есть розеткам. Для начала определимся, где нам потребуются розетки – к этому вопросу нужно подойти скрупулёзно, так как впоследствии отсутствие розетки в определённом месте повлечёт за собой массу неудобств, а не используемые розетки обернутся напрасной тратой средств.

Для чего нам нужны электрические розетки? В первую очередь для использования бытовых приборов. Определитесь будет ли у вас стиральная машина, электрическая плита, электрический водонагреватель, микроволновая печь, электрический чайник, духовой шкаф? Будут ли бра, запитывающиеся от розеток? Где будет стоять компьютер? Где нужны розетки для пылесоса, электробритвы, торшера? Если у вас где-либо планируется 12-вольтовое напряжение, так же укажите его на плане – в данном проекте 12 вольт будет питать освещение погреба (для этого с щита пойдёт питающий кабель на трансформатор – на плане он показан знаком

На рисунке показано 8 розеток для разных нужд и трансформатор. Эти розетки делятся на 6 разных групп и линий – ниже рисунка есть пояснение. На официальных планах, все электрические магистрали изображаются в чёрном цвете, на рисунке магистрали показаны разными цветами для лучшего восприятия.  Каждая группа или линия обозначается своим цветом и запитываться будет через один автомат в щите, определённого номинала.

Приобретая розетки, обязательно учитывайте максимально допустимую нагрузку или ампераж для каждого прибора индивидуально. Вы можете купить все розетки одинаковые, главное, чтобы мощность каждого из подключаемых в такую розетку приборов не превышала максимально возможную для этих розеток, а лучше была меньше.

Провода для подключения розеток, тоже рассчитываются индивидуально. Для обычных розеток, не используемых для подключения приборов высокой мощности, обычно используют медные провода сечением 2.5 квадратных миллиметра. Если же планируется запитать что-то посерьёзней, допустим бойлер, тёплый пол или духовой шкаф, то сечение провода, возможно придётся увеличить.

Как рассчитать требуемое сечение провода

Например, нам нужно запитать электрический водонагреватель, мощностью 4.4 кВт. По формуле J = W/U, где J – протекающий ток или нужный нам ампераж; W – мощность потребителя, в нашем случае водонагреватель 4.4 кВт; и U — напряжение в сети, мы его тоже знаем – 220 вольт. J = 4400/220=20 ампер – это ток, который будет проходить через медную жилу при работе водонагревателя. Узнать, с каким сечением медной жилы провод нам нужен, можно из нижеприведённой таблицы.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами (ПУЭ, 6-е издание, таблица 1.3.4.)

Сечение токопроводящей жилы, мм	Ток, А, для проводов, проложенных
открыто	в одной трубе
двух одно-жильных	трёх одно-жильных	четырёх одно-жильных	одного двух-жильного	одного трёх-жильного
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Мощность потребителей можно узнать либо на самом приборе, либо в документах на этот прибор.
