Как правильно сделать проводку в гараже

Освещение в гараже при помощи ленты со светодиодами: плюсы и минусы, фото

Светодиодная лента является гибкой лентой с самоклящейся основой, внутри которой расположены светодиодные лампочки. Её следует подключить к блоку питания на 12 В или 24 В. Толщина изделия составляет 2–3 мм, ширина — 10–20 мм. К одному блоку питания в большинстве случаев подключается одна бобина. Если необходимо подключить элемент большой длины, то понадобится подготовить несколько блоков питания или устройство для усиления.

Светодиодная лента может иметь цветовую температуру от 2800 К до 9000 К. Первый вариант имеет тусклый желтый оттенок, использовать его для гаражного помещения не рекомендуется. Необходим холодный яркий свет, поэтому цветовая температура должна быть от 6000 К до 8000 К.

Лента проста в подключении. В нижней части располагается клейкая основа, поэтому ее можно прикрепить к основанию из дерева или металла. Если стенка окрашена, то ленту можно с легкостью к ней приклеить. В качестве радиатора можно использовать металлический профиль.

Монтаж светодиодной ленты на потолке

Чаще всего используются светодиодные ленты типа SMD 3528 или SMD 5050.

Основными преимуществами светодиодных светильников являются следующие:

• небольшое потребление электроэнергии;
• длительный период службы;
• минимальный нагрев;
• яркое освещение.

Недостатком является лишь то, что подобные конструкции стоят дорого.

Чтобы рассчитать подходящее количество светодиодных устройств для освещения гаражного помещение, следует воспользоваться формулой: О = М х П / К, где О — освещение, М — мощность устройства для освещения на 1 м2, П — площадь гаражного помещения, К — количество осветительных устройств.

На 1 м2 площади гаража должно приходиться 4 Вт мощности LED ламп.

Чтобы выполнить подключение светодиодного освещения, понадобится подготовить следующие элементы:

• блок питания;
• светодиодная лента;
• рассеиватель света.

Схема подключения светодиодной ленты к блоку питания

Последовательность действий по монтажу будет следующей:

1. Светодиодные ленты известных производителей комплектуются специальными соединителями, которые подключаются в соответствующие разъемы в блоке питания.
2. Далее ленту следует наклеить на потолке или стенках гаражного помещения в два ряда. Предварительно поверхность следует очистить и обезжирить.
3. В конце выполняется монтаж светового рассеивателя. Подойдет неиспользуемый плафон лампы дневного света.

Освещение должно быть одинаковым во всех позициях.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом.

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам.

Воздушный кабель:

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки.

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества.

Типы схем заземления

Существует четыре основные схемы, которыми пользуются многие электрики. Рекомендуется детальнее ознакомиться с их описанием и отличительными особенностями.

Система TN-S

Среди наиболее надежных схем заземления электрической сети гаражного помещения выделают TN-S. Однако многие электрики отказываются пользоваться ею, так как монтаж системы занимает много времени.

При выполнении монтажных работ человеку придется позаботиться о том, чтобы от подстанции к автогаражу были проведены провода N и PE. Самостоятельно это сделать сложно и поэтому приходится пользоваться помощью специальных компаний, услуги которых стоят недешево. Люди считают это экономически невыгодным и выбирают более дешевые методы.

Схема TN-С

Этот метод намного популярнее предыдущего, так как он не требует больших финансовых затрат. При использовании схемы проводник с фазой подключаются к электрическому щитку, установленному внутри автогаража. При подключении заземляющего контура PEN-провод разделяется на отдельные проводки N и РЕ. Это позволяет владельцу гаража подключить контур собственноручно.

Однако у этой схемы имеется недостаток, который связан с тем, что фаза может перейти на все устройства, подключенные к сети. Такая проблема возникает, если совмещенный провод разрывается. Это приводит к следующим последствиям:

• возможность удара током при работе с приборами;
• подача высокого напряжения на подключенные инструменты.

Схема заземления TN-С-S

Опытные электрики советуют пользоваться именно этой схемой, так как она в разы безопаснее остальных. Однако при проведении заземляющего контура таким методом придется потратить немало финансовых средств. Большая часть денег будет израсходована на проведение кабеля к гаражу, а также на полную модернизацию электропроводки.

Используя схему TN-С-S, проводник подстанции подключают к распределительному щитку гаражного кооператива. После этого к строению проводят пятижильный провод.

Система заземления ТТ

Людям, которых интересует простое заземление, следует обратить внимание на схему ТТ. В этом случае владельцу гаража придется самостоятельно сделать контур из нескольких электродов, которые вкапываются в грунт неподалеку от автогаража. К главным достоинствам такой технологии относят то, что она не требует вложения денег

К главным достоинствам такой технологии относят то, что она не требует вложения денег.

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

• Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
• Электрический щиток — достаточно щитка на 9 модулей.

• Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

• Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
• УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.

• Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

  УЗО и автоматический выключатель для электросети

• Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
• Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Это интересно: Спальня в стиле барокко — полезно знать

Прокладка кабелей

После установки щитка начинается монтаж внутренней электропроводки. Кабеля прокладывают согласно схеме или в гибких гофрированных рукавах, или без них. Чтобы закрепить кабель (при прокладке не в рукаве) следует приобрести скобы (или специальные крепления для проводов). Однако многие осуществляют крепеж алебастром. Его легко осуществить своими силами, без привлечения электриков или помощников. При этом крепления для проводов на стену (скобы) требуют либо дрель (шуруповерт), либо молоток.

Провод прокладывается и закрепляется скобами с шагом 0,5-0,6 метра для горизонтальной плоскости, а на подъемах/спусках с шагом 0,3-0,4 метра. Скобы рекомендуется приобретать металлические, при этом между скобой и проводом должна находиться резиновая прокладка.

Ставьте и подписывайтесь на канал“tvoygarazh.ru” . Это позволит нам публиковать больше интересных статей.

Читать еще:Инструмент штукатура – правила выбора качественного инструмента

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
4. Рукоятки на инструменте должны быть заизолированными.
5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Правила и основные требования

Существующие правила электроснабжения гаража направлены на обеспечение пожарной безопасности, взрывоопасности и уменьшения вероятности попадания человека под воздействие опасного электрического тока.

Среди основных правил и требований к электроснабжению гаража и выполнению разводки относятся:

• электроэнергия, получаемая от поставщика, обязательно должна учитываться, то есть проходить через узаконенный элемент учёта – счётчик;
• электрическая проводка внутри гаража должна правильно быть реализована двумя способами: открытым (в гофре) и закрытым (в штробах);
• согласно ПУЭ (правил устройства электроустановок) в помещениях с агрессивной средой, имеющих возможность воспламенения, взрыва топлива, горюче-смазочных материалов должны быть установлены автоматические выключатели, ограничивающие ток, защищающие от перегрева проводки в случае короткого замыкания;

• выполняется разделение силовых и осветительных сетей с возможностью реализации дежурного (аварийного освещения);
• для переносок, освещения подвала (смотровых ям) и удлинителей применяется пониженное напряжение с гальванической развязкой меньше 42 вольт, чаще всего оно адаптировано под распространённые лампы с номинальным напряжением 36 или 12 вольт;
• проводка должна быть рассчитана по току, который напрямую зависит от мощности электрооборудования и используемого инструмента.

Ознакомившись с этими правилами и требованиями, становится понятно, что выполнить проводку своими руками возможно, для этого понадобится лишь стандартный набор электромонтажных инструментов, кабельная продукция.

Виды гаражей и особенности их подключения

Тарифы и способ присоединения к электросети зависят от того, является гараж частью кооператива или это индивидуальное строение.

Кооперативный

Проще всего законно провести электричество, если гараж находится в составе кооператива. Тогда нужно обратиться к председателю и написать заявление на подключение к сети. В гараж придет электрик от кооператива, оценит возможность присоединения, необходимые материалы. После этого он подключит индивидуальный счетчик к общему распределительному щиту и опломбирует его.

Коллективные собственники (гаражные кооперативы, садоводческие товарищества и т.п.) оплачивают электроэнергию по тарифу, который отличается от норматива частных владельцев. Поэтому подключиться независимо от других членов общества невозможно.

На частном участке

Чтобы осветить индивидуальный гараж, нужно заполнить заявление на портале Россетей через «Личный кабинет». Для этого потребуется пройти процедуру регистрации по адресу портал-тп.рф, указав СНИЛС, ИНН и приложив электронную копию паспорта.

Схема взаимодействия участников процесса технологического присоединения индивидуального гаража к линии электропередач:

1. Определить близлежащую сетевую организацию. Проще всего для этого обратиться к порталу Россети, где есть карта с указанием всех точек. Кроме того, можно получить эту информацию в органах местного самоуправления. В соответствии с п. 8 Правил, выбор сетевой организации, которая будет производить подключение гаража к сети, осуществляет сам потребитель до подачи заявки на проведение электричества.
2. Оформить заявление на электрификацию гаража. Это делают через «Личный кабинет» на сайте портал-тп.рф или в ЦОП, РЭС.
3. Изучить документы, поступившие в «Личный кабинет» потребителя на портале Россетей:

• условия присоединения к электросети;
• счет на оплату;
• технические условия;
• инструкцию по безопасному подключению энергопринимающих устройств;
• проект договора энергоснабжения;
• наименование и платежные реквизиты гарантирующего поставщика;
• номер лицевого счета заявителя.

После этого необходимо выполнить следующие действия:

1. Оплатить счет на присоединение в течение 5 дней с момента поступления.
2. Ознакомиться в «Личном кабинете» с уведомлением энергоснабжающей организации, которое будет направлено через 2 рабочих дня после оплаты счета. Договор на подключение электричества считается заключенным.
3. Предоставить доступ представителям электросетей, совместно с ними провести фактическое присоединение к электричеству в течение 10 дней с момента выполнения всех необходимых действий со своей стороны.
4. Ознакомиться с актом о подключении к электросети, составленном представителем силовой организации. Документ будет выложен в «Личном кабинете». С момента его подписания организация, осуществляющая сбыт электроэнергии, будет начислять оплату.

Оборудование внешнего электроснабжения гаража

  Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Электричество в гараже: базовые принципы

Что же нужно знать, чтобы самостоятельно осилить электрическую проводку в гараже? Во-первых, важно понимать, что для того, чтобы подключить точку (розетку или лампочку), необходимо подвести к ней два провода: фазу и ноль

Кроме того, вам понадобятся некоторые инструменты. Среди них:
— острый нож для зачистки провода
— кусачки
— пара отверток (плоская и крестовая)
— пробник

Выбираем провод

Электрические кабели бывают очень разными. Это продиктовано различными сферами их применения и отличаются они по многим параметрам. Однако в квартирах и домах (а также и в гаражах) обычно применяют многожильный медный провод.

Важно, чтобы в самом кабеле было два, а лучше три провода. Один из них станет вашей «фазой», другой — «нулем», а третий — «землей». Маркировка кабеля указывает на количество жил и сечение каждой из них

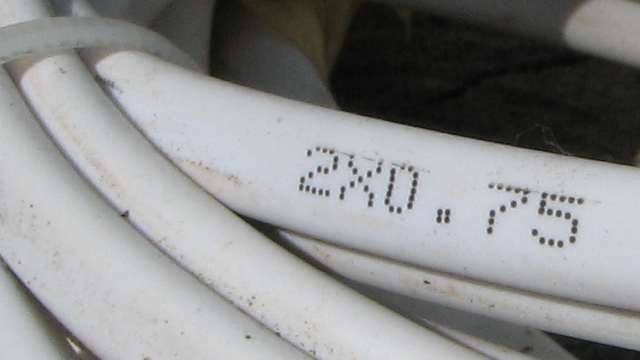

Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение

Маркировка кабеля указывает на количество жил и сечение каждой из них. Например, в кабеле 2х0,75 две жилы, каждая сечением 0,75 мм.кв. Такого кабеля вполне достаточно для проводки под освещение.

Совет! Даже если у вас в данный момент нет заземления, прокладывайте проводку с «землей». В таком случае сделать заземление в дальнейшем будет сравнительно несложно. А вот если вы выполните проводку двухжильным проводом, то, чтобы потом заземлиться, вам придется полностью ее переделывать.

Как выбрать сечение провода

Здесь можно приводить рассчеты и доводы, но мы дадим простой практичный совет. Для подключения лампочек нет смысла тянуть толстый провод. Как уже упоминалось выше, для освещения в гараже вполне подойдет многожильный медный провод 2х0,75. Такой провод выдерживает до 3кВт.

Для розеток нужен провод посерьезнее. В общем случае достаточно будет кабеля 3х2,5 (или 2х2,5 без заземления). Этого хватит для любых бытовых приборов и для большей части электроинструментов. Если вы планируете регулярно пользоваться мощным инструментом (например, сваркой), то лучше провести для этого дополнительную линию проводом 3х4 и оснастить ее отдельным автоматом.

Совет! При выборе кабеля также обращайте внимание на качество изоляционного материала. Чем мягче и эластичнее оболочка кабеля, тем легче и удобнее с ним работать. При этом изоляция должна быть прочной

При этом изоляция должна быть прочной.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Использование электрооборудования

Если вы любите долгое время находиться гараже и мастерить что-либо своими руками, то безусловно у вас соберется необходимый минимум электроинструмента. Чтобы быть к этому готовым, лучше заранее запланировать нагрузку на электросеть и учесть ее перед тем, как сделать электропроводку в гараже. А чтобы правильно рассчитать сечение кабеля, необходимо точно определить, какие электроприборы будут использоваться внутри помещения. Суммарную мощность всех электроприборов нужно умножить на коэффициент 1,2 -для обеспечения запаса мощности в 20%.

Примерная мощность электроинструментов:

Варианты подключения гаража к электросети

Способов провести электричество в гаражное помещение немало. При этом стоит оговориться, что даже бывалые автолюбители и гаражные завсегдатаи давно забросили эксперименты с незаконными врезками и подключениями. С одной стороны, энергетики научились легко вычислять «халявщиков», с другой стороны, если факт незаконного подключения будет обнаружен товарищами по гаражному кооперативу, дело примет очень болезненный оборот с далеко идущими последствиями. Поэтому действуем по закону:

• Если гараж находится в кооперативе автолюбителей, наиболее простой способ решить проблему, как подключить электричество к гаражу, — написать заявление и решить вопрос с кооперативным электриком;
• Для индивидуальных застройщиков- физических лиц есть возможность заключить договор на подключение к электросетям, после выполнения требований оформить лицевой счет, книжку, и платить за потребленную электроэнергию индивидуально;
• Провести в гаражное помещение электричество можно по схеме «папин друг». В этом случае можно обойтись без электросетевой компании или кооператива, достаточно провести кабель от соседа по гаражу. Понятно, что способы оплаты потребленной энергии и расчеты между сторонами строятся на личных контактах.

Проще всего провести свет на условиях гаражного кооператива. Минимум бюрократии. Время подключения и индивидуальные пожелания в вопросе, как провести электричество в гараж, лучше сразу согласовать с председателем и электриком кооператива.

Последний явится к вам в гараж в самый неподходящий момент, проверит подключение гаража и проводку на наличие «потаенных» розеток, и после долгих разговоров просто подсоединит контакты кабеля в распределительной коробке от общей линии к входному автомату или счетчику. После пломбировки ввода и электросчетчика будет оформлена платежная книжка и учетная карточка- техпаспорт.

При всей простоте и скорости оформления способ провести электричество в гараж от кооперативной электросети не всегда является самой выгодной идеей. Причин, по которым не стоит пытаться провести электричество от кооперативной линии, несколько:

• Воровство средств, уплаченных членами кооператива в счет оплаты за потребленное электричество. Если оплату принимают по квитанциям, растрата или хищение денег неизбежны. Единственным приемлемым вариантом будет оплата на расчетный счет кооператива;
• Коллективный или колхозный способ сбора денег никогда не отличался стопроцентной оплатой членами кооператива за потребленное электричество. Если на территории кооператива существуют частные мастерские или магазины, скорее всего, часть потребленного этими конторами электричества будет оплачиваться из вашего кармана;
• Есть смысл проводить электричество от кооперативной линии, если перечисленные выше проблемы в вашем кооперативе отсутствуют, при этом ответственными лицами предъявляются жесткие, но обоснованные требования к обустройству ввода и подключения.

Упрощенный подход со стороны электрика или председателя в вопросе подключения гаража к электричеству может обернуться очень серьезными проблемами, от пожара до регулярных аварий на линии.

Совет! Самым хлопотным, но самым надежным способом решить вопрос, как провести электричество в гаражное помещение, будет индивидуальное подключение с линии на основании договора с электросетевой компанией.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Ввод электричества в дом

Прежде всего, следует учитывать, что начальная стадия монтажа электропроводки начинается на вводе, расположенном на столбе или опоре линии электропередачи. Для ввода, в обязательном порядке выбирается кабель, в котором имеются алюминиевые жилы. Это связано с тем, что провода ЛЭП также выполнены из алюминия.

В дальнейшем, алюминиевые жилы должны будут соединиться с медным кабелем, а это очень плохое соседство. В случае их непосредственного контакта происходит быстрое окисление. В месте соединения этих материалов начинает резко возрастать сопротивление, из-за чего может самопроизвольно выключиться питание. Данная ситуация не исключает  перегорания вводного алюминиевого кабеля, а также и самого магистрального провода ЛЭП. Чтобы избежать подобных случаев, соединение медных и алюминиевых жил нужно производить через клеммники.
