Проводка в гараже своими руками

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)
Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору
Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

подключение по установленной схеме;
упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

https://youtube.com/watch?v=aQZ5Fd2q7Lo

Выбор автоматов

Автоматы выбираются в зависимости от предполагаемой нагрузки на каждую из линий. Чтобы рассчитать его номинал, нужно сложить максимальную мощность всех предполагаемых потребителей на линии в ватах и поделить на 220 Вольт, мы получим примерный ток. Также стоит предусмотреть некоторый запас по току, чтобы в момент пуска или включения не выбивало автоматы.

К примеру, у нас в линии освещения 20 ламп по 100 Ватт, значит нагрузка на линию освещения будет равняться 2000 Ватт или 2 КВт. Значит ток, протекающий в этой линии будет равен 2000/2200 = 9 Ампер. Автомат на 16 Ампер будет оптимальным.

Обычно для линий освещения используют автоматы на 10-16 Ампер, а для розеток на 25 Ампер.

Но в каждом конкретном случае нужно рассчитывать относительно планируемой нагрузки, слишком большой запас (больше чем в 2 раза) брать не стоит, это снижает надёжность защиты.

Составление чертежа электропроводов

Для правильной и экономной прокладки проводов нужна схема электропроводки в гараже. Схема должна включать размещение розеток, ламп, выключателей. Они должны быть отмечены предельно точно, это нужно при проведении ремонтных работ или элементарной необходимости забить гвоздь.

Начало соединения проходит от распределительного щитка, при этом выключатели соединяются с лампой последовательно. Розетки располагаются перед выключателем. Наилучшее расстояние от пола 1 метр, такое же до потолка.

Далее следует изобразить схему подключения проводки на стены мелом или краской.

Совет! Установите розетку в смотровой яме, это обеспечит удобство использования динамичного светового фонаря и электрических инструментов.

Применение ламп

Схема подключения проходных выключателей

Если говорить о первом типе, то лампы с датчиком движения прекрасно подходят в тех случаях, когда ворота открываются автоматически, а до выключателя идти далеко, а ничего не видно. Такая лампа включится сама на короткое время, которое устанавливается на датчике регулятором, который можно отрегулировать для свечения лампы от 5 секунд до минуты и более. Кстати, это не единственная возможность освещения темных мест. Возможно использование нескольких проходных выключателей, которые будут включать свет в одном месте, например, у входа, а выключать в другом (у ворот), и наоборот.

Если цоколь нестандартный, могут быть проблемы с закупкой ламп

Важно и то, позволяет ли длина светильника поместить его под плафон, закрывающий корпус, крупногабаритную лампу. Если он не соответствует этим требованиям – возможно, лучше поискать более практичный вариант. В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты

В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты.

Люминесцентные лампы – это прекрасный вариант осветить площадь гаража ярким светом. Есть некоторый недостаток таких ламп – поставив их в гараже, можно в скором времени столкнуться с тем, что стартеры, находящиеся в них, часто выходят из строя, из-за чего лампа начинает мигать или не зажигается. Поэтому для обеспечения надежной работы необходимо закупать эти расходные материалы и лампы у надежных поставщиков, желательно, не китайского производства.

Применение ламп

Схема подключения проходных выключателей

Если цоколь нестандартный, могут быть проблемы с закупкой ламп

Схема проводки

Монтаж гаражной проводки значительно отличается от выполняемой в жилых помещениях. Тем более, что для выведения наружного кабеля к центральной ЛЭП надо иметь квалификацию. В любом случае, разрешение на монтаж уже получено, поэтому можно приступать к планированию.

Существует два основных вида электропроводки, прокладываемой в гаражах:

наружная проводка при соединении с ЛЭП, когда провода тянут к стенам гаража. Для такого типа монтажа нужен чертеж, который утвердит электронадзор. А еще понадобится лицензия к внешним электромонтажным работам и электрик, даже если внутри гаража вы всё сделаете дальше сами;
внутренняя электропроводка в гараже, которую сделать намного прозе. Бывает как скрытой, так и открытой. В этом случае составные части электроснабжения собираются внутри гаража. Единственная трудность – монтаж счетчиков, автоматов и подводка к щитку.

Любой монтаж надо начинать, когда у вас на руках схема электропроводки в гараже. Во-первых, надо сразу продумать освещение гаража, то есть сколько светильников понадобятся и в каким местах вы их разместите

А еще внимание надо уделить просчёту проводки под планируемый понижающий трансформатор. Это необходимо, чтобы в будущем не воспламенились пары бензина или промасленные материалы

Рекомендуют сделать одну линию проводки на два осветительных прибора (лампочки) и еще одну на освещение смотровой ямы и погреба, если он имеется. Разводку розеток желательно сделать в две стороны, то есть на левую и правую линии. В этом случае без электричества вы никогда не останетесь.

Есть и общие рекомендации к составлению схемы проводки:

выключатель желательно фиксировать в полутора метрах над землей и в 10 см от дверного косяка;
оптимальная высота розеток от пола – 60 см. Советуют делать монтаж их по длине стен, каждые 4 м.;
трасса проходит или строго горизонтально, или вертикально по стенам, и любой поворот делается под углом в 90 градусов;
чтобы не было повреждений, разводку надо делать в 15 см от потолка и отопительных труб, если они есть;
на розетки и освещение желательно ставить УЗО и автовыключатели. Когда в будущем понадобиться чинить или заменять их, свет в гараже будет;
никогда не устанавливайте выключатели или розетки в погребе и смотровой яме, так как там чрезмерная влажность.

Принцип действия

Снятие изоляции самым простым стриппером для проводов сечением от 0,5 до 6 мм кв. происходит следующим:

Рукояти инструмента разводятся таким образом, чтобы круглые выемки на его губках разделились каждая на две части. При этом пространство между ними должно быть таким, чтобы в него можно было без усилий вставить кабель или проводник соответствующего сечения;
Конец провода или кабель помещается в соответствующую их поперечному сечению выемку на одной из губок;
При сжатии губки при помощи рукояток происходит круговая подрезка изоляционного слоя;
Снятие подрезанного слоя осуществляется аккуратно, без рывков и резких движений, подтяжкой зафиксированного между губок зачистки проводника.

Данный процесс в реальном времени занимает считанные секунды и позволяет быстро, главное – качественно зачистить провод, получив ровный и аккуратный оголенный кончик с минимальным повреждением покрывающего его изоляционного прозрачного лака.

На заметку. Зачистка многожильных (многопроволочных) проводников ножом нежелательна – при подрезке повреждается значительная часть наружных тонких медных жил. Это приводит к тому, что при снятии изоляции эти жилы отрываются, что снижает сечение провода относительно первоначального. Особенно заметно это при зачистке токопроводящих жил с небольшим сечением.

Оборудование внешнего электроснабжения гаража

Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

Плоскогубцы.
Кусачки.
Рулетка.
Хозяйственный нож.
Отвертка (со сменными насадками или с прямым и крестовым шлицем).
Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Разводка линии

Электропроводка в гараже проводится в три стадии:

подготовка;
внешняя проводка;
внутреннее прокладывание.

Подготовка

Предварительный этап включает нарезку проводов и подготовку стен. Разрезать провода необходимо с учётом запаса длины от 150 мм на каждое ответвление. Стены размечают в соответствии со схемой. Разметку удобнее всего проводить разметочным шнуром. Для этого его закрепляют в исходной точке, потом протягивают до последующего ответвления или конечной точки проводки. Затем шнур натягивают по длине стены, отводят в бок и отпускают вниз. В конечном итоге на стенках остаётся крашеный след, который в дальнейшем и является маркировкой. Главное — натягивать шнур только по вертикали или горизонтали, чтобы отпечаток совпадал с метками на схеме. В связи с этим возможно использовать небольшой груз на нитке и строительный уровень.

Далее следует приготовить всё, что обязательно понадобится для электропроводки в бетонном гараже:

плоскогубцы;
комплект отвёрток;
молоток;
зубило;
кусачки;
электрическая дрель;
изолента;
перфоратор;
крепёжные элементы;
отвёртка-индикатор.

По окончании разметочных работ следует начать подготовку штроб для электропроводки в гараже. Штробить стенки удобнее всего с помощью болгарки с диском по бетону, перфоратором или зубилом с молотком. Глубину рекомендуется делать не больше 20 мм. Ширина подбирается в соответствии с сечением жилы. В кирпичном гараже нет необходимости штробить стенки. Проводка в гараже прекрасно вписывается в швы между рядов.

Похожее: Лучшая паяльная станция — особенности выбора

Внешняя проводка

Наружную электропроводку должен проводить только квалифицированный электрик. Если проводка будет проходить по воздуху, то нужно поставить промежуточную опорную стойку, на случай если протяженность до столба составит более 25 м. При этом необходимо учесть некоторые требования по высоте:

над проезжей дорогой от 6 м;
над пешеходными дорожками от 3,75 м;
над гаражом от 2,75 м.

Последнее требование, скорее всего, окажется проблематичным, поскольку гаражи чаще строятся не слишком высокими. Тогда рекомендуется установить гнутую стальную трубу.

Для защиты линии от механического воздействия, лучше упаковать его в стальном коробе, а сверху дополнительно накрыть его резиновой лентой. Под фундаментом гаража провод также нужно закрыть трубой диаметром в 2 раза более сечения жилы. Наружная часть трубы должна выступать не более 50 мм. Недостатком наземной прокладки линии считается высокая себестоимость и трудоёмкость работ. Правда есть одно преимущество — этот способ наиболее долговечен.

Безопасность при проведении работ

Основное правило при выполнении электромонтажных работ – отключение подачи электричества. На рабочем участке следует проверить, что напряжение отсутствует, с помощью тестера или мультиметра. Рекомендуется заранее обеспечить себя автономным источником света.

При подключении к домашней сети в распределительный электрический щиток нужно заранее узнать материал провода электропроводки. Нельзя напрямую соединять медные и алюминиевые жилы – это приводит к окислению и разрушению контактов. Соединение выполняется с помощью специальных колодок.

Нельзя подключать в смотровую яму розетки на 220 В. Это запрещено правилами ПУЭ. В яме может накапливаться жидкость, которая может повредить электрическую сеть. Для освещения в яме устанавливаются лампы на 12 Вольт. В качестве подсветки может использоваться светодиодная лента.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

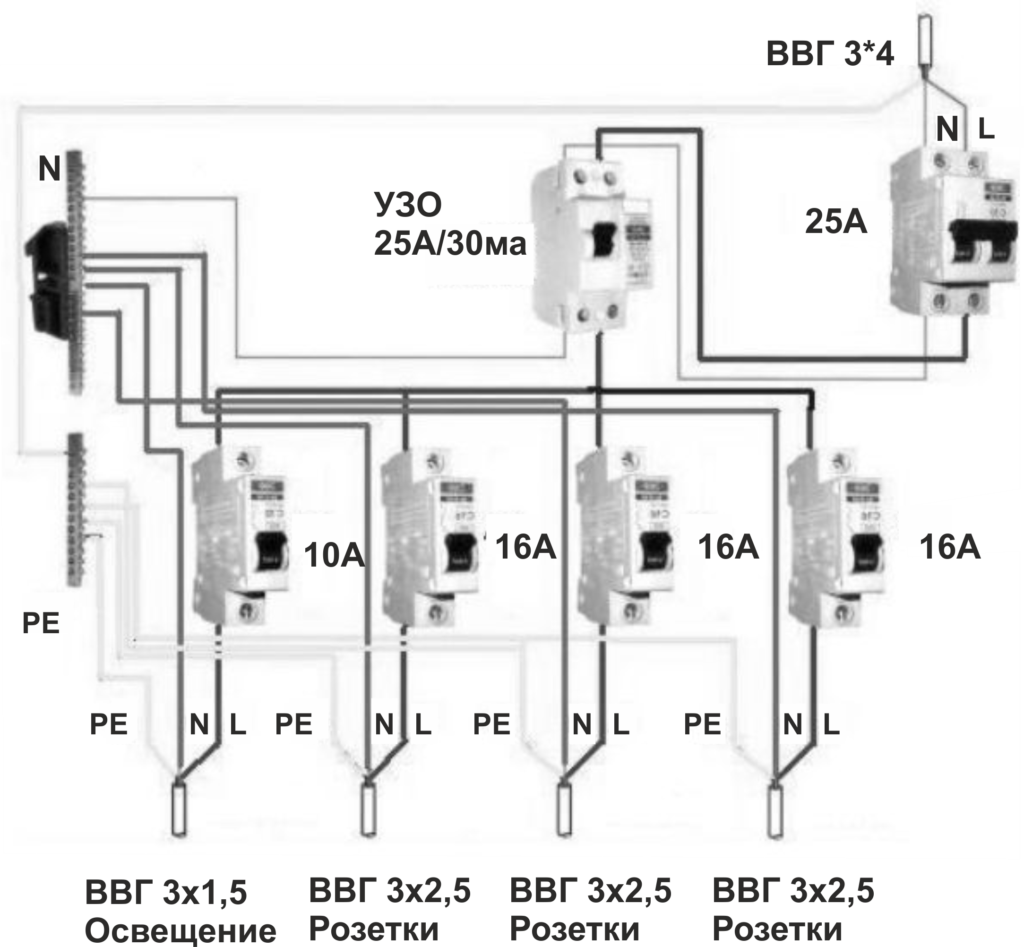

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

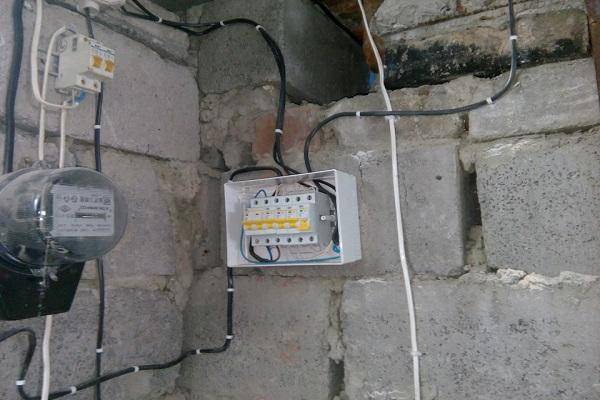

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Развод электропроводки

Внутренняя электропроводка в гараже своими руками может быть закрытой и открытой.

Открытая проводка

Открытый монтаж используется для деревянных и металлических стен. Провода крепятся на специальных металлических или пластиковых коробках. Провода крепятся гвоздями, дюбелями, скобами на расстоянии 0,3 м. Разводка делается горизонтально. Коробки можно приклеить или прикрепить шурупами.

Скрытая проводка

Скрытая разводка электропроводки в гараже чаще используется в каменных и кирпичных конструкциях. Если на стены уже нанесена штукатурка, нужно сделать углубления 5 мм, а после закрепления проводов их заделать.

Лучше делать скрытую разводку. Так снижается вероятность зацепить коробку или гофру.

Также можно использовать смешанную разводку, в зависимости от материала стен.

Создаём будущую электросхему

Электропроводку в гараже легко сделать своими руками, но нужно знать с чего начинает она создаваться — а именно с составления электросхемы, т.к. все практические шаги предпринимаются согласно ей.

Первым шагом является отрисовка плана гаража. Лучше сделать это в масштабе, с изображением точного положения верстака и стационарно устанавливаемого электрооборудования (компрессор, токарный станок, сварочный аппарат и т.п.).

Затем на плане размечаются места будущей установки ГРЩ (с проставлением расстояния от стен) и всей гаражной электропроводки (места установки светильников, розеток, выключателей, разводка кабелей).

После этого выполняется детализация электропроводки в гараже по каждой стене.

Рекомендация. Принимая решение о местах установки светильников и их количестве, необходимо сделать это таким образом, чтобы было освещение общее и локальное.

Выключатель для первого устанавливается в непосредственной близости от входа с таким расчётом, чтобы его можно было достать, сделав максимум один шаг и протянув руку. Возле него следует предусмотреть распределительную коробку, т.к. желательно проложить самостоятельный кабель на каждый осветительный прибор. Если принимается решение об их параллельном подключении к одному кабелю, то коробка не нужна.

Для освещения локального они монтируются непосредственно в этих местах на высоте 1500 мм от пола.

Место для установки ГРЩ также планируется недалеко от входа, чтобы, уходя, иметь возможность обесточить гараж полностью.

На грамотно составленной электросхеме проставляются виды кабеля, с учётом расчётной нагрузки (которая предварительно просчитывается по существующим формулам). Для ориентировки: кабели из меди с сечением жил в 1,5 мм2 держат до 3 кВт, 2,5 мм2 – до 5 кВт. Но, выбирая кабель, всегда нужно иметь запас на 15-20 процентов.

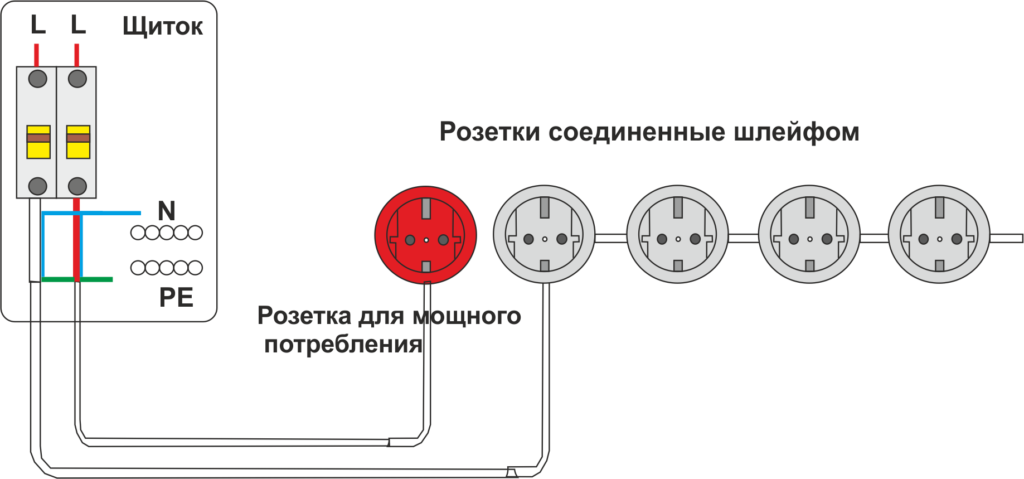

Тем, кто обустраивает проводку в гараже своими руками, не рекомендуется последовательно подключать розетки. Самым оптимальным вариантом является прокладка общего кабеля с подключением к нему розеток через распред. Коробки (рекомендуется размещать под потолком, на расстоянии 150 мм от него).

Правильным решением будет подключение розеток через УЗО и собственный автомат, что значительно повышает электробезопасность выполняемых в будущем работ. При выборе автоматов следует исходить из того, что ток перегрузки для кабеля с жилой сечением 1,5 мм2 должен быть ≤ 16А, для 2,5 мм2 — ≤ 25 А.

Как сделать разводку электропроводки в гараже?
