Светодиодный прожектор своими руками

Измерение температурного режима работы светодиодов

Хотя на ощупь корпус прожектора нагревался незначительно, но напрашивался вопрос о возможном перегреве LED матрицы в связи с увеличением подаваемой на нее мощности в три раза. Поэтому решил измерять температуру ее подложки.

Для этого в оставшееся в корпусе прожектора отверстие от провода, ведущее к подложке матрицы была вставлена термопара мультиметра.

Задняя крышка была закреплена на корпусе. Прожектор во включенном состоянии в самом плохообтекаемом воздушным потоком положении, излучающей стороной свет положен на горизонтальную плоскость. За полчаса работы прожектора температура прекратила увеличиваться и при температуре окружающей среды 21°C достигла 60°C. Перегрев матрицы составил 39° градусов.

Согласно технической документации срок службы светодиодных матриц при нагреве подложки до 60°C, а кристаллов до 80°C составляет 50 000 часов.

Следовательно, можно сделать вывод, что конструкция исследуемой десяти ваттной светодиодной матрицы с встроенным драйвером и габаритные размеры корпуса прожектора позволяют при качественной установке матрицы обеспечить безопасный тепловой режим ее работы.

Ремонт прожектора

Устранение обрывов проводки большинству домашних мастеров проблем не создает. Починить внутренние элементы гораздо сложнее. Требуется определенный объем знаний, опыт подобной работы и наличие диагностических приборов и паяльника.

Отремонтировать или заменить можно:

• блок питания;
• конденсатор;
• матрицу (SMD диоды);
• драйвер.

Диоды в LED-прожекторах бывают:

• COB – при совмещении можно получить мощность до 50 Вт, недостаток – сравнительно высокая стоимость;
• SMD – цена самая доступная, не требуется сложная система отвода тепла;
• мощные – 350 мА (1,3,5 ватт).

Последняя разновидность постепенно заменяется COB-диодами.

Небольшой мощности

Чтобы провести ремонт LED-прожектора своими руками, нужно:

• отсоединить прибор от электросети;
• снять с креплений;
• открутить болты, при помощи которых прикреплено стекло;
• снять стекло;
• снять рассеиватель;
• осмотреть матрицу и прозвонить элементы преобразователя.

Справка! Возможны разборка и ремонт своими руками даже неразборного прожектора. Стекло снимается после прогревания строительным феном.

Мощной модели

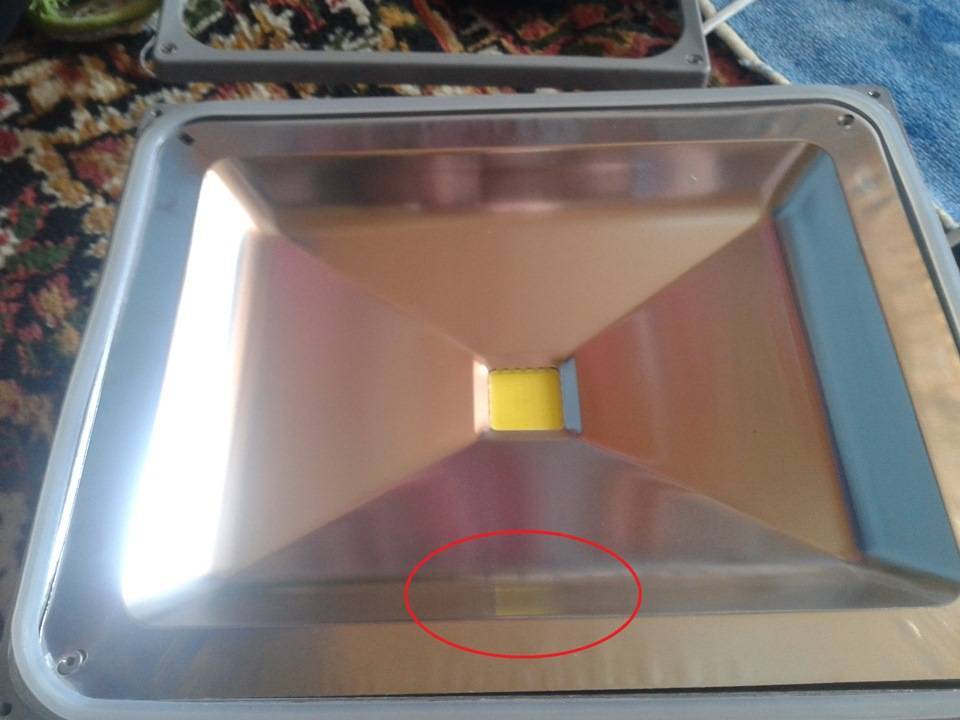

Мощный LED-прожектор тоже нужно разобрать и осмотреть детали на плате. Об их выходе из строя свидетельствует наличие деформации или нагара. Резисторы, конденсаторы, трансформатор желательно прозвонить. Ремонт светодиодных прожекторов такой же, как небольших фонарей благодаря аналогичной конструкции.

Как подобрать драйвер, если мощность светодиодного модуля неизвестна

В магазинах предлагаются 2 вида драйверов:

• рассчитанные на любое количество светодиодов;
• предназначенные для строго определенного количества ламп.

Драйвер может быть оснащен резистором и конденсатором или низковольтным входом.

Чтобы заменить его, необходимо знать мощность модуля светодоидов (чаще всего она не указывается). Известно, что мощность отдельного диода 1 Вт, ток – 300-340 мА. Если модуль состоит из 9-и последовательно включенных лампочек, его мощность 27 вольт. Это значит, что нужно купить преобразователь с таким же вольтажом и током 27 В.

Поэтапный процесс

Чтобы изготовить мини зенитный прожектор своими руками, придерживайтесь пошаговой инструкции. Подробнее о технологии сборки будет рассказано далее.

Чертеж и схема

Нужно изучить схему подключения светодиодов. Мощности одного излучающего элемента будет недостаточно. Поэтому подготовьте несколько штук.

Чаще всего в схеме предусмотрена только одна цепь, состоящая из нескольких или одного светодиода. Большинство схем работают по одному и тому же принципу: светодиоды подключаются к матрице, где установлен резистор, ограничивающий ток. Вместо электронного стабилизатора тока можно применить драйвер.

Корпус

Если вы выбираете корпус, это можно сделать несколькими способами:

1. Сначала выберите «коробку», а после по ее размерам выбирать все необходимые детали. Воспользуйтесь этим вариантом, если важнее размеры прожектора и крепления.
2. Если приоритетом является мощность прибора и поток света, корпус выбирайте в самую последнюю очередь.

Есть несколько методов подбора оболочки для фонаря-прожектора:

• Воспользуйтесь старым ненужным прожектором — из фары или дальнобойным фонарем. Он может быть, как галогеновым, так и с лампой накаливания. Разберите его, и избавьтесь от старой начинки.
• Корпус магазинный. Несмотря на затраты, этот способ более выигрышный в техническом и эстетичном плане. Также можно изготовить прожектор на штативе своими руками, так он будет выше.
• Изготовьте корпус своими руками. Для этого воспользуйтесь подручными материалами.

Выбор лампы

Чтобы выбрать лампу, воспользуйтесь такими параметрами:

• Мощность готового прибора. Если прожектор менее 30 Вт, то создавать осветительный прибор смысла нет. Популярны варианты, мощностью от 50 Вт. Максимальное количество света дают прожекторы, мощность которых 100 Вт и более.
• Напряжение. Чтобы не искать источник питания, задайте напряжение на 220 В. При желании можно установить светодиоды на 12 В для подпитки от автомобильной сети. Можно сделать аккумуляторный прожектор, вставив в него батарейки.

При выборе светодиодов отталкивайтесь от таких параметров:

• напряжение светодиода;
• рабочий ток.

Сбор

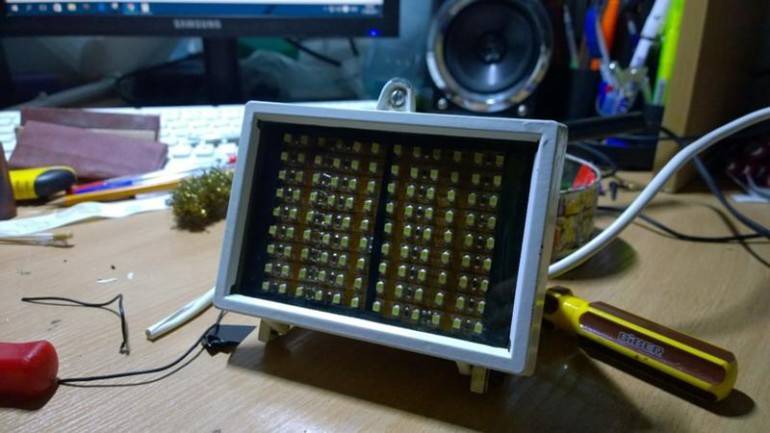

Приступать к сборке прожектора нужно с матрицы. Она формируется из светодиодов, к которым крепится резистор. Сборка осуществляется на фольге или навесу. Предварительно продумайте конструкцию отведения тепла.

Нужно сформировать отражатель. Для этого обклейте отсек со светодиодами фольгой.

Когда матрица будет готова, ее крепят к корпусу. Для этого используется паяльник и припой. Не забудьте вывести провод питания или установить батарейки. Если все правильно рассчитать, после включения прибора в сеть он ярко засветится.

Необходимые материалы и детали

Изготовить самодельный светодиодный прожектор можно из деталей, которые имеются под рукой, или куплены в специализированном магазине. Необходимо продумать конструкцию, чтобы все элементы максимально соответствовали друг другу. Необходимые материалы не обязательно приобретать, можно использовать старый светильник, взять светодиоды от сломанного уличного фонаря и т.п. Рассмотрим, какие элементы необходимы для того, чтобы собрать мощный светодиодный прожектор.

Лампы

Самый простой вариант — приобретение готовой светодиодной лампы со стандартным цоколем и подключение ее к сети. Но такую самоделку вряд ли можно назвать прожектором. Оптимальный вариант — матрица на светодиодах SMD 5050, недорогих и качественных, обеспечивающих яркий мощный пучок света. Они крепятся на тонкий стеклотекстолит, установленный на толстой алюминиевой пластине, которая выполняет функции теплоотведения. Можно использовать готовые радиаторы с большим количеством пластин, эффективность которых намного выше, но размеры не всегда позволяют поместить их в ограниченное прострaнcтво корпуса прожектора.

Материал для корпуса

Корпусом может послужить любая металлическая или пластиковая коробка соответствующей формы и размера. Оптимальный вариант — использование готового корпуса от галогенного прожектора. Он герметичен, предназначен для уличного использования, имеет подходящий размер. Для людей, обладающих навыками и возможностями, не составит труда изготовить корпус самостоятельно из листового алюминия. Этот вариант позволит разместить качественный радиатор и обеспечить установку наиболее эффективного отражателя с оптимальным углом раскрытия. Следует также предусмотреть монтаж выключателей и способ крепления корпуса — изготовить гнездо для кронштейна или монтажную планку, прикрепленную снаружи.

Источник питания

Приобретение готового драйвера поможет сделать прожектор своими руками значительно быстрее, но, для подготовленных и обладающих определенными навыками людей, не составляет труда изготовить источник питания самостоятельно. Основная задача состоит в обеспечении стабильного тока и напряжения.

Схемы освещения для разных помещений

В подвесном потолке гостиной чаще всего в центре монтируется люстра, по периметру – небольшие точечные источники света, что позволяет в любой момент менять интенсивность освещения. Без люстры можно обойтись, если комната очень маленькая.

Внимание! Гостиная – место, для которого идеально подходит неоновая подсветка. При отделке кухни используются точечные источники света

Если помещение небольшое, они располагаются по центру или вдоль двух стен. При большой площади для полного освещения светильники располагаются так, чтобы прострaнcтво разделилось на зоны

При отделке кухни используются точечные источники света. Если помещение небольшое, они располагаются по центру или вдоль двух стен. При большой площади для полного освещения светильники располагаются так, чтобы прострaнcтво разделилось на зоны.

В спальнях создают мягкий, рассеянный, ненавязчивый свет при помощи точечных светодиодных светильников. Чаще всего они размещаются по периметру и оснащаются диммером. Другой вариант – люстра по центру со светодиодной подсветкой по периметру.

Для детской комнаты актуально зонирование, поэтому лучшим вариантом можно считать яркие точечные светильники над рабочей и игровой зоной и мягкую и рассеянную подсветку над спальным местом. Установка диммера позволяет создать полумpaк.

Большинство прихожих в городских квартирах погружено в полутьму. Расширить прострaнcтво можно навесным глянцевым потолочным полотном, подсвеченным снизу. Светильники лучше подобрать поворотные, одной формы и цвета. Если повернуть свет на стены, прихожая будет выглядеть более просторной.

Для ванной подходят небольшие точечные светильники, расположенные на одинаковом расстоянии друг от друга.

В ванной лампы должны быть устойчивы к повышенной влажности.

Стоит ли делать самостоятельно: все за и против

Сборка самодельного прожектора является одним из вариантов досуга, возможностью проявить свои конструкторские и технические способности. Это основной аргумент, говорящий в пользу самостоятельного изготовления подобных устройств. Необходимо признать, что большинство людей не обладают должными навыками в электротехнике или не имеют необходимого инструмента и материалов.

В результате оказывается, что все комплектующие придется приобретать и проще сразу купить прожектор. Однако, люди, для которых техническое творчество является лучшим способом проводить время, находят в подобных занятиях большое удовольствие.

Подобные занятия можно назвать обычным развлечением, но в результате появляется нужное и полезное устройство.

Особенности светодиодной подсветки стеклянных полок

Нет ничего сложного,
чтобы изготовить подсветку полок собственными руками – все процедуры можно выполнить своими силами, заранее
подготовив материалы и инструменты. Рассмотрим основные особенности оформления
декоративного освещения для стеклянной полки и внутри мебельных изделий.

Обработка наружной кромки

Стеклянные полки чаще
всего декорируют светодиодной лентой с торца. При этом мощности лэд-элементов
хватает настолько, что монтированная на заднюю кромку, led-полоска начинает
светить через переднюю – противоположную ей сторону. Как правило, такой эффект
сопряжен с негативным раздражением зрения. Устранить его можно только,
несколько снизив прозрачность светопропускающей поверхности.

Монтаж светодиодной ленты

Установить светодиодную
ленту для подсветки полочек из стекла можно несколькими способами:

1. На двухсторонюю
   липкую ленту к тыльному торцу полки.
2. На специальное
   крепление.
3. На обычный,
   подобранный по размеру дюралюминиевый П-профиль.

Первый вариант подсветки самый простой и надежный. Однако его применение допустимо, когда расположение лед-полоски не будет приводить к эффекту ослепления и избыточному освещению окружающего прострaнcтва. Более всего подходит для угловых, верхних и нижних полок в шкафу либо, когда ее основание не прозрачно и сама мебельная конструкция делает светодиодную ленту скрытной.

В магазинах можно
приобрести специальное крепление для монтажа лэд-полоски для стеклянной полки.
Если такой возможности нет, подойдет обычный П-профиль из алюминиевого сплава
подходящей ширины. Сначала внутрь его крепится светодиодная лента, затем сама
металлическая конструкция на торец стеклянной конструкции с помощью клея или
шурупами с резиновыми уплотнителями.

Внутримебельная подсветка

Для монтажа подсветки
полок внутри шкафа можно использовать ту же основу, что и для внешних
конструкций – светодиодную ленту. Однако в целях удобства и экономии
электроэнергии, включение освещения лучше сделать автоматическим. Для этого в
торец дверцы нужно установить кнопку-выключатель размыкающего типа. Открывая
ее, контакт будет соединяться и свет включаться, закрывая – разъединяться и
светильник гаснуть.

Размещать лэд-полоску внутри шкафа лучше всего на верхней части полки, так как именно эта область меньше всего подвержена контакту. Здесь светильник будет в максимальной безопасности от механического повреждения. Кроме того, световой поток при таком расположении более равномерен и не вызывает ослепления.

Необходимые инструменты и материалы

Для подключения светильника понадобится обычный электротехнический инструмент:

• кусачки для отрезания силового кабеля;
• монтерский нож для зачистки участков кабеля;
• отвертка для подключения законцовок провода к клеммам.

Кусачки электромонтажные.

Этого достаточно, чтобы выполнить подключение. Но профессионал бы посоветовал еще:

• специальный съемник изоляции;
• наконечники для проводов соответствующего диаметра и инструмент для обжима.

Если монтаж ведется многожильным проводом, зачищенные участки неплохо облудить – для этого пригодится паяльник.

И, конечно, нужен электрический кабель соответствующего сечения. Для напряжения 220 В его можно выбрать из таблицы в соответствии с мощностью прожектора:

Сечение проводника, кв.мм	1	1,5	2,5	4
Мощность нагрузки для медного проводника, Вт	3000	3300	4600	5900
Мощность нагрузки для алюминиевого проводника, Вт	—	—	3500	4600

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Материалы для монтажа

Прежде чем начинать
работы по монтажу подсветки для полок, необходимо подготовить следующие
материалы и инструменты:

1. Светодиодная лента.
2. Профиль для установки светящейся полоски.
3. Блок питания правильно подобранный по мощности, контроллер (для трехцветного варианта лед-светильника).
4. Провода.
5. Паяльник, припой, канифоль (коннекторы если выбран способ соединения без пайки).
6. Дрель, шуруповерт, саморезы.

Если предполагается
изготовление полки своими руками, потребуются дополнительный инвентарь и
материалы – в зависимости от выбранного варианта модели изделия и ее
хаpaктеристик.

Разновидности двухуровневых потолков

Когда говорят о видах двухуровневых потолков, то подразумевается, что они классифицируются по материалу.

Это может быть:

• гипсокартон;
• ПВХ полотно;
• плиты из пластика;
• древесина;
• комбинация материалов.

Для установки гипсокартона используется профиль из металла (гораздо реже рейки из древесины). Если на каркас натягивается обшивка из ПВХ, это уже натяжная потолочная система. Основное преимущество – большой выбор по расцветке и рисунку.

Пластиковые плиты используются редко (в прихожих), так как не отличаются особой эстетической привлекательностью. Древесина (доски, брусья) применяется еще реже, так как ее внешняя привлекательность быстро теряется. Самый распространенный вариант – устройство подвесной потолочной системы из комбинации 2-х или более материалов.

Форма двухуровневых натяжных конструкций бывает квадратная, круглая, треугольная, в виде эллипса.  Любая из этих форм выполняется прямыми или изогнутыми линиями, дополняется принтами, фотопечатью, рисунками.

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

1. Выкопать яму, хорошенько ее утрамбовать.
2. Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
3. Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП

Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторов можно обойтись и двухжильным ввиду их малой мощности

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

• DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
• Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
• Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Стоит ли делать самостоятельно: все за и против

Сборка самодельного прожектора является одним из вариантов досуга, возможностью проявить свои конструкторские и технические способности. Это основной аргумент, говорящий в пользу самостоятельного изготовления подобных устройств. Необходимо признать, что большинство людей не обладают должными навыками в электротехнике или не имеют необходимого инструмента и материалов.

В результате оказывается, что все комплектующие придется приобретать и проще сразу купить прожектор. Однако, люди, для которых техническое творчество является лучшим способом проводить время, находят в подобных занятиях большое удовольствие.

Подобные занятия можно назвать обычным развлечением, но в результате появляется нужное и полезное устройство.

Подключаем светодиодный прожектор своими руками

Схема подключения прожектора на базе светодиодов будет разниться в зависимости от элементов цепи, например, если требуется дополнительно установить датчик движения или освещенности. Сам же процесс монтажа источника света данного типа не отличается особыми сложностями.

Конструктивные особенности

Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.

Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.

Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.

Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.

Схема подключения прожектора

Чтобы завести кабель питания в клеммную коробку, нужно вскрыть ее, демонтировав крепежное соединение. Для обеспечения герметичности всех соединений предусмотрен сальник, через который прокладывается провод питания.

Схема подключения к сети 220 В выглядит следующим образом:

Если требуется подключить блок автоматического управления в виде датчика движения, используется такой вариант:

Для нормальной работы системы освещения необходимо настроить датчик движения по трем направлениям: уровень чувствительности, светочувствительности и регулятор времени работы.

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

Основные действия:

1. Демонтаж крепления клеммной коробки;
2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
3. Закрывается крышка короба;
4. Прожектор закрепляется на кронштейн;
5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Кронштейн может быть установлен под любым углом, для чего боковые винты креплений ослабляют, чтобы иметь возможность отрегулировать направление света.

Процесс подключения к электросети

Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле.

Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы.

Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой: «ноль» — голубой или черный провод; «земля» — практически всегда желто-зеленый; «фаза» — красный или коричневый цвет провода. Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя

Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз

Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.

Таким образом, самостоятельно установить и подключить прожектор к электросети вполне можно, если при этом исполнитель будет следовать рекомендациям по обеспечению безопасности. Осветительный прибор данного вида устанавливается на кронштейн, а при помощи не до конца затянутых болтовых соединений есть возможность изменить направление луча света.

Корпус источника света герметично закрывается после монтажа кабеля, кроме того, он должен быть заземлен. Для этого используется отдельный заземляющий проводник или же проводник питающего кабеля. Так как подобные осветительные приборы чаще всего устанавливают на улице нужно проследить, что прожектор характеризуется достаточной степенью защиты (минимум IP54).

(9 3,89 из 5) Загрузка…

Схема и печатная плата простого светодиодного прожектора

Существует большое количество схем источников питания различной степени сложности. Проще всего (и надежнее) использовать классический вариант схемы с гасящим конденсатором:

Этот вариант является бестрaнcформаторным типом источника питания, позволяющим получить очень компактное устройство, собранное из недорогих и доступных деталей, не требующее сложной настройки. Входной неполярный конденсатор емкостью 1 мкф запараллелен с резистором на1 мОм, который можно заменить на любой другой образец емкостью от 240 до 1 мОм и мощностью 0,25 Вт. Они подключаются на одно плечо диодного моста, который собран на 4 диодах 1N4007. Выпрямленное напряжение дополнительно сглаживает полярный конденсатор на 10 мкф 400 В. Светодиоды разделены на 2 группы, соединенные параллельно. В каждой группе последовательно соединены 50 единиц. В каждой ветви проходит ток 19 мА, что соответствует номиналу.

Печатная плата не требует высокой точности и может быть изготовлена на лазерном принтере.

Для эффективного отвода тепловой энергии обратную сторону оставляют нелуженой. Расположение монтажных отверстий выбирается таким, чтобы обеспечивался максимально плотный контакт с теплоотводящей пластиной или радиатором.

Основные выводы

Самостоятельная сборка прожектора из светодиодов позволяет сэкономить на приобретении или избежать покупки некачественного китайского изделия.

При этом, мероприятие возможно только при наличии определенной подготовки, навыков владения инструментами и паяльником.

Человека, находящего в подобных занятиях удовольствие, сборка прожектора станет отличным способом провести время с пользой.

ПредыдущаяПрожекторыКак самому подключить фотореле к светодиодному прожекторуСледующаяПрожекторыСхема драйвера светодиодного прожектора 50 ватт: ремонт и изготовление светильника своими руками

https://youtube.com/watch?v=%250A
