Пусковое реле для холодильника: устройство, как правильно проверить и починить

Реализация защиты токового типа

Асинхронный двигатель — это сложное электрическое устройство, подверженное сбоям. При возникновении короткого замыкания сработает автоматический выключатель, установленный в распределительном щите. В случае отказа вентилятора, который охлаждает обмотку и механические движущиеся части, срабатывает внутренняя тепловая защита компрессора. Внутренняя тепловая защита двигателя основана на позисторах. Он реагирует на общее изменение температуры внутри устройства, которое может иметь как внутренние, так и внешние причины. Однако может возникнуть ситуация, когда двигатель начинает потреблять ток, в 2-5 раз превышающий номинальный, в течение длительного времени (более 1 секунды). Обычно это происходит при незапланированной нагрузке на вал, в результате заклинивания двигателя. Ток увеличивается, но не достигает значения короткого замыкания, поэтому автоматический выключатель не срабатывает. Тепловая защита также не имеет причин для срабатывания, поскольку температура не изменится за такое короткое время. Единственный способ быстро отреагировать на ситуацию и избежать расплавления рабочей обмотки — это срабатывание устройства токовой защиты, которое может быть установлено в разных местах: Устройство, сочетающее в себе функции защиты пусковой обмотки и токовой защиты двигателя, называется реле пусковой защиты. Большинство компрессоров холодильников оснащены таким механизмом. Работа токовой защиты основана на трех принципах: Поэтому используется биметаллическая пластина, которая сваривается из пластин с разными коэффициентами расширения. Такая пластина изгибается под воздействием тепла. Один конец неподвижен, а другой отклоняется для размыкания контакта. Чтобы нагреть биметаллический открыватель, рядом обычно размещают катушку, через которую пропускают электрический ток. «Прямой» вариант иногда реализуется в виде проводящей пластины. Пластина сконструирована таким образом, чтобы реагировать на температуру при пропускании через нее определенного количества тока. Поэтому при замене реле защиты от помех проверьте его совместимость с установленной моделью компрессора.

Где искать термореле холодильника

Хозяева холодильников с механическими регуляторами за термореле брались рукой. Не каждый догадывался. Ручка, которой устанавливается температура, переключатель режимов, насаживается на поворотный механизм термореле. Сформировано двумя основными деталями, благодаря которым сложно перепутать комплектующую:

  1. Короб, вмещающий исполнительные, управляющие механизмы.
  2. Длинный тонкий капилляр (металлическая трубка внутренним диаметром 0,5 мм).

Внутри короба в герметичном кожухе находится сильфон. Металлическая гармошка цилиндрической формы, отслеживающая изменение окружающего давления изменением линейных размеров. Чтобы лучше представить форму, вообразите металлический гофрированный шланг небольшой длины. Отличие сильфона измерительного: запаян с обоих концов, следовательно, герметичен. При повышении давления снаружи чувствительный элемент сжимается. Конструкция содержит пружину, изменяющую реакцию сильфона на прилагаемое давление.

Чтобы лучше понять назначение, сделаем краткий экскурс в производственные процессы. Сильфоны считаются измерительными элементами холодильников. Элементу найдено множество применений. В трубопроводах сильфон служит демпфирующим элементом. Температура окружающей среды поднимается, линия перекачки нефти начинает расширяться по длине. Разрыв опасен возгоранием. Выгнет линию дугой. На помощь приходит сегмент-сильфон. Гармошка сжимается, ничего особенного при повышении температуры с трубопроводом не происходит. Ситуация повторяется, почуяв мороз.

Изготавливаются гигантские сильфоны (единицы метров диаметром) из высококачественной стали. Сначала протягивается цилиндрический сегмент. Интересное происходит потом. Цилиндр вставляется в специальный станок внушительных размеров, пресс, снабженный захватом, несколько раз сдавливает гармошку, распрямляет выверенным усилием. Платформа поднимается, подиум выставляет сильфон, не обладающий выраженными упругими свойствами, как пружина. Можно растянуть, сжать, как делал пресс, деформировать.

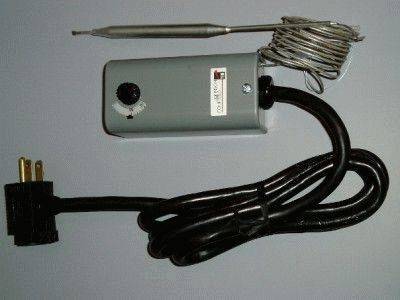

Термостат холодильника

Чтобы уравновесить внешнюю силу давления, приложенную к сильфону, для использования в измерительной технике внутрь закачивается газ. Наружное, внешнее воздействия считаются факторами, удлиняющими, сжимающими сильфон. Очевидно, термореле, снабженное чувствительным элементом, будет срабатывать при одной температуре. В холодильниках тоже применяются простыми моделями. Но гораздо удобнее видеть прибор с регулятором, изменяющим порог срабатывания, делающим температуру в камерах холодильника соответствующей программе.

На сцене появляется пружина. Спиралью охватывает сильфон, крепится за оба запаянных конца. Натяг пружины определяет порог срабатывания чувствительного элемента. Некоторые сильфоны снабжены одним фиксированным моментом срабатывания, иные рассчитаны обеспечить два диапазона (камеры). Понятно, для морозильного и холодильного отсека применяются неодинаковые модели.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  • первый проходит напрямую на рабочую обмотку;
  • второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Из чего состоит пускозащитное устройство

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

  • он, будучи подключенным к сети, шумит;
  • показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

Реле пускозащитное РКТ

Принцип работы РКТ: напряжение на рабочую обмотку компрессора поступает через спираль с высоким удельным сопротивлением и затем через контакты биметаллической пластины. При увеличении тока, протекающего через рабочую обмотку компрессора, например при заклинивании или межвитковом замыкании, спираль разогревается, и установленная в непосредственной близости от нее биметаллическая пластина с контактами вследствие нагрева изменяет свою форму и размыкает цепь. Позисторная часть реле работает следующим образом: в холодном состоянии позистор имеет сопротивление около 30 Ом. При запуске через него и конденсатор на пусковую обмотку компрессора подается напряжение смещения, которое и запускает компрессор. При возникновении каких либо проблем с пусковой обмоткой ток через позистор увеличивается, при нагреве его сопротивление резко увеличивается и компрессор не запускается.

температура срабатывания 120-140 С температур возврата 60 — 75 С Ток срабатывания (пусковой ток) (при t=80 С) РКТ-1 1,5 А РКТ-2 1,8 А РКТ-3 2,5 А РКТ-4 3,0 А Максимальный ток срабатывания (при t=25 С) РКТ-1 5 А РКТ- 2 6,3 А РКТ-3 8 А РКТ-4 11,5 А Время срабатывания 6-15 сек параметры пусковых реле PT, РТ-1 (позистор) РТ номинальное сопротивление (при 25 .С) 33+-8,5 Ом потребляемая мощность 4,3 Вт Время срабатывания 0,6-2,0 сек. Время возврата 100 сек Максимальное напряжение 500 В РТ-1 номинальное сопротивление 3,3+-1 Ом потребляемая мощность 4,3 Вт Время срабатывания 0,6-2,0 сек Время возврата 100 сек Максимальное напряжение 200 В

Преимущества продукции

Положить дверь на мягкую поверхность панелью внутренней вверх.


Степень заморозки от положения терморегулятора не зависит. Затем купить ремкомплект подходящего размера.


В таком случае лучше не подгибать ее, а обернуть соотв. Иногда чувствуется запах подгоревшей изоляции; при осмотре обнаруживаются пригоревшие контакты. В последнем случае ТЭН испарителя будет все время греться, но на ощупь по неразобранному холодильнику определить это трудно, ТЭН маломощный.


Он должен работать ненормально, на коротком цикле, так как таймер включается сразу. Это было замечено руководителями всемирного монстра под названием DuPont, крупнейшего химического концерна.


Он существует для теплообмена — отводит конденсирующиеся пары фреона, которые поступают из компрессора, в окружающую среду. Затем мотор вновь отключается. Примечание: абсорционные холодильные системы превосходят по экономике компрессионные при относительно небольшом охлаждении больших объемов, напр.

Как проходит подключение компрессора?

Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь. Что ж, больше ничего и не остается. Важный момент также безопасность. Схема расклинивания компрессора холодильника Если же после подключение компрессора он не работает, причиной поломки может быть заклинивание механизма.

Капилляр, испаритель, компрессор, конденсатор и соединяющие их трубопроводы составляют холодильный контур. Полезная информация. В результате выходит, что к нашему реле подключено 4 шнура — 2 от конденсатора, и 2 от вилки. Холодильник должен заработать. Выявление возможных неисправностей Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность.

Стыковка патрубков компрессора с заправочной, нагнетательной и отсасывающими линиями должна быть 6 см, а диаметр 6 мм. Поэтому легального импорта абсорбционных холодильников на горючих газах в РФ и многие другие страны нет. Причины неисправности В основном причинами неисправности компрессора служат: Понижение или повышение напряжения в электросети; Скачки напряжения; Перегрев частей холодильника, вследствие непосредственной близости отопительных приборов; Самостоятельные замены неисправных деталей или их ремонт; Повреждения корпуса или конденсатора при перемещении рефрижератора. Электрическая схема холодильной установки Атлант спроектирована таким образом, чтобы предотвратить быстрый выход их строя элементов, которые в нее входят. Как подключить компрессор от холодильника

Запуск асинхронного двигателя однофазной сетью 230 вольт

Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.

Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений. В промышленности применяется непривычный жилому дому вольтаж. Может жилец получить 380 В? Гипотетически – да. Профессиональный электрик найдет три фазы, сдвинутые друг относительно друга на нужный угол (120 градусов).

Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение. Переменное поле будет ритмично толкать ротор в нужном направлении. Плавность уступает результирующей сложения трех векторов, функционированию домашней бытовой техники хватает.

Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.

Местоположение устройства

Реле компрессора РТП-моделей имеет некоторые отличия, и может быть расположено на проводе (без крепления к раме). Рабочий процесс, при этом, осуществляется с компрессором ДХМ, и отличается от ДХР меньшими показателями тока при срабатывании. Такое устройство дает возможность качественно защищать компрессор при наличии подобного тока опускания.

Перед покупкой реле, важно проверить его соответствие с типом компрессора. Качественная установка также имеет значение

Оптимальным вариантом при выборе устройства является приобретение марки изделия, аналогичного установленному ранее.

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Принцип работы пускового реле холодильника

Механизм управляющего типа, контролирующий работу охлаждающей техники, небольшого размера, располагается в непосредственной близости от компрессора. Реле бывают двух видов:

Последняя разновидность бывает двух типов:

  • Токовые. Включается при достижении электрическим током определенного значения. Двигатель потребляет это электричество, а при его перегревании реле отключает питание. Когда мотор остывает до определенной температуры, пусковой механизм снова его включает.
  • Токово-тепловые. Пусковое реле срабатывает по тепловым показателям и значениям электрического тока. Работающий двигатель потребляет электричество, проходящее через спираль, которая незначительно нагревается, не воздействуя на биометрическую пластину.

Пусковые реле бывают нескольких видов, но основных функций две:

  • запуск пусковой обмотки;
  • прекращение подачи электрического тока при повышенной частоте работы двигателя.

По принципу работы различают устройства:

Позистор, вид теплового резистора, вместе с конденсатором, находящимся между шинами рабочей и стартовой обмотки, являются основными деталями таблетки. Последняя часть конструкции обеспечивает смещение фазы, включающей мотор компрессора холодильника.

Электрический ток в максимальном значении протекает через обмотку, нагревая позистор и увеличивая его сопротивление. Электричество поддерживает разновидность теплового резистора в нагретом состоянии, пока компрессор работает.

Главная рабочая деталь индукционного реле – соленоид, катушка которого соединена с рабочей обмоткой двигателя компрессора. Электрический ток в максимальном значении проходит по катушке, создавая сильное магнитное поле. Сила притяжения последнего притягивает токопроводящий контакт, замыкающий цепь.

Набор нужных оборотов ротором становится сигналом к снижению силы тока, уменьшающей воздействие магнитного поля. Это позволяет сердечнику восстановить изначальное положение, разомкнув контакты. Обязательное условие работы индукционного реле – строго горизонтальное расположение детали внутри холодильника.

Реализация защиты токового типа

Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите.

При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.

Внутренняя тепловая защита электродвигателя основана на позисторах. Она реагирует на общее изменение температуры внутри устройства, которое может иметь как внутренние, так и внешние причины

Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.

Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому подобранный по нагрузке автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.

Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:

  • внутри компрессора;
  • в отдельном токозащитном реле;
  • внутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.

Действие токовой защиты основано на трех принципах:

  • при увеличении силы тока уменьшается сопротивление, возрастает нагрев токопроводящего материала;
  • под действием температуры происходит расширение металла;
  • термический коэффициент расширения для разных металлов отличается.

Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.

Для нагрева биметаллического размыкателя обычно располагают рядом спираль, через которую проходит электричество. Хотя иногда реализуют “прямой” вариант в виде токопроводящей пластины

Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.

Диагностика компрессора

При сбое в работе компрессора в первую очередь необходимо проверить кабель. Если кабель исправен, то нужно исследовать сам компрессор. Для проверки компрессора нужно:

  1. Снять защитный кожух извлечь компрессор и отсоединить реле.
  2. С помощью тестера проверить сопротивление. Если между верхним и левым контактами сопротивление равно 20 Ом, между правым и верхним — 15 Ом, а между левым и правым — 30 Ом, то компрессор исправен. Если показания сопротивления отличаются от этих значений, то компрессор неисправен.
  3. Проверить сопротивление между проходными контактами и кожухом. Если мультиметр показывает обрыв, то агрегат исправен. Если прибор показывает какое-либо значение, то это говорит о серьезных неисправностях.

Также работу компрессора можно проверить с помощью манометра. Для этого манометр с помощью шланга нужно соединить с нагнетающим штуцером и измерить давление при включенном компрессоре. Если при этом значение давления составляет 6 атмосфер, то компрессор исправен.

Если электродвигатель работает, но необходимая температура в холодильнике не достигается, то причина заключается в утечке фреона. Здесь без помощи квалифицированного специалиста не обойтись.

Как проверить сопротивление?

Перед тем, как проводить самостоятельную диагностику компрессора холодильника, желательно провести проверку на пробой. Это нужно для того, чтобы не получить электротравму (внутренняя обмотка электродвигателя может давать напряжение на корпус). Эта ситуация может произойти с холодильниками старого образца.

Для проверки необходимо измерить сопротивление между корпусом и каждым из контактов. При этом, на корпусе нужно найти место, где отсутствует краска либо краску необходимо соскрести.

При проверке сопротивление на мультиметре должно показывать «бесконечность». Если прибор показывает какое-либо значение, то это говорит о неисправности электродвигателя и дальнейшая диагностика компрессора может иметь опасные последствия. В этом случае нужно действовать следующим образом:

  1. Снять крышку пускового реле.
  2. Отключить пусковое реле.
  3. Проверить сопротивление между контактами с помощью мультиметра или омметра. Сопротивление между контактами проверяется в такой последовательности: между двумя нижними, между нижним и верхним левым, а затем между нижним и верхним правым контактами. Полученные значения сопротивлений необходимо сверить со специальной таблицей, в которой показаны оптимальные значения сопротивлений для данной модели. Следует отметить, что сопротивление пусковой обмотки больше сопротивления рабочей. Хотя, у некоторых зарубежных моделей это не так. Если между какими-либо контактами сопротивление равно 0, то это говорит о неисправности компрессора.

Как проверить ток?

После проверки сопротивления желательно также проверить и ток. Для этого нужно подключить реле и включить в работу электродвигатель. При этом, нужно быть уверенным в исправности данного реле.

Для проверки тока лучше всего использовать мультиметр, имеющий клещи. Клещами нужно зажать один из сетевых проводов. Величина силы тока должна быть прямо пропорциональна мощности электродвигателя. Например, для электродвигателя мощностью 140 Вт сила тока должна быть равна 1,3 А.

Замена реле своими руками

Символьные идентификаторы проходных контактов помогут правильно подсоединить новое пусковое устройство. Если таковых нет, то при откручивании проводов рекомендуется обязательно их маркировать, в противном случае легко перепутать местами контакты, что приведет к поломке исправного механизма.

Холодильники Норд, Стинол, Аристон, Индезит имеют похожие конструкции, поэтому замена проводится по одной схеме:

  • отключить прибор от электросети, после чего рекомендуется выждать время для полного обесточивания прибора;
  • открутить крепежи, фиксирующие шланг водоснабжения, отодвинуть его в сторону во избежание повреждений;
  • открутить крепежи задней панели, снять защитную пластину задней панели холодильника;
  • отжать защелки, заклепки или выкрутить винты, удерживающие пусковой механизм на компрессоре;
  • аккуратно вытянуть деталь, сохраняя пространственную ориентацию;
  • отсоединить проводку от пускового реле, промаркировать каждый контакт во избежание перепутывания во время установки нового устройства;
  • ослабить зажим путем легкого нажатия, отсоединить разъем;
  • зачистить контакты проводов и разъема мягкой тряпкой, смоченной спиртом;
  • переместить пусковой конденсатор со старого на новое реле;
  • подключить очищенный разъем на отведенное под него место;
  • закрепить реле на конденсаторе в строго вертикальном положении;
  • пассатижами прикрутить проводку, проверить надежность соединения;
  • зафиксировать реле винтами, защелками, заклепками;
  • поставить заднюю панель на место, прикрутить;
  • поставить шланг водоснабжения на место, зафиксировать;
  • подключить холодильник к электрической сети, проверить работоспособность.

Замена пускового реле холодильников Атлант, Минск проводится по другой схеме, поскольку они имеют схожие конструкции:

  • отключить холодильное устройство от электрической сети, подождать некоторое время для полного обесточивания;
  • снять заднюю панель холодильника;
  • снять проволочный зажим, который фиксирует пусковой механизм;
  • отсоединить контакты, осмотреть их и при надобности обработать наждачной бумагой;
  • промаркировать провода во избежание перепутывания их при подключении нового устройства;
  • выкрутить крепежные элементы, если они проржавели, поддеть отверткой или смазать маслом;
  • немного отжать проволочный зажим для вынимания устройства;
  • переместить пусковой конденсатор со старого на новое реле путем простой перестановки;
  • установить механизма на место, отследить строгую горизонтальность и вертикальность;
  • подключить провода согласно маркировке, надежно прикручивая каждый пятачок;
  • накинуть проволочный зажим, зафиксировать;
  • поставить заднюю панель на место, закрутить винты;
  • подключить холодильник к электрической сети, проверить работоспособность.

Современные разновидности охладительной техники имеют схожие конструкции, но отличия все же имеются, что надо учитывать до начала самостоятельного ремонта. Специалисты рекомендуют ознакомиться с инструкцией производителя до того, как вскрывать оборудование в попытках исправить проблему.

Замена пускового реле холодильника Liebherr:

  • отключить холодильное устройство от электрической сети, подождать полного обесточивания;
  • выкрутить крепежные элементы, отодвинуть заднюю защитную панель;
  • снять пластмассовую крышку, осмотреть механизм;
  • контакты зачистить наждачной бумагой;
  • проверить исправность возвратной пружины;
  • открутить крепежные элементы, фиксирующие пусковое реле;
  • заменить устройство исправным, предварительно проверив его;
  • поставить прибор на место старого;
  • зафиксировать крепежными элементами;
  • вернуть заднюю стенку на место, закрутить винты.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
