Расширительный бак системы отопления: устройство, расчет и подбор лучшего варианта

Преимущества и недостатки открытой системы отопления

Такая схема до сих пор используется для обогрева частных домов и дач. Горячая вода от котла по законам термодинамики без насоса поднимается вверх по стояку, а затем растекается по подающим магистралям, расположенным с уклоном 0,5 см/м. При этом она заполняет радиаторы. Затем жидкость самотеком уходит обратно в котел или бойлер для повторного нагревания.

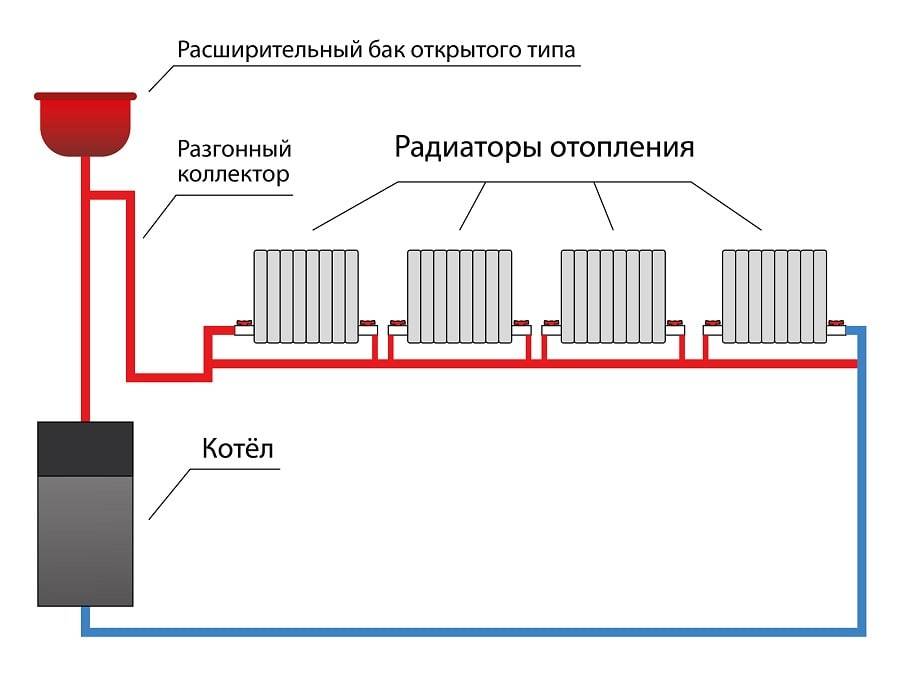

Основные элементы открытой системы отопления:

1. Котел – в  открытой схеме используются газовые и твердотопливные котлоагрегаты, одно- и двухконтурного типа.
2. Радиаторы – давление в открытой теплосистеме невелико, поэтому к ней подключают любые модели  батарей. Эффективно работают алюминиевые отопители, которые быстро нагреваются и интенсивно отдают тепло. Можно установить биметаллические радиаторы с алюминиевым корпусом и стальной водопроводящей частью. Надежно служат и традиционные чугунные варианты.
3. Трубы – в современных домах используются модели диаметром 25–50 мм из полимера, устойчивого к нагреванию. На выходе из котла монтируются трубы максимального размера, а на выходе – минимального. Этот позволяет поддерживать необходимое давление и правильную циркуляцию жидкости.
4. Расширительный бак открытого вида – его можно купить в специализированном магазине, заказать через интернет или сделать самостоятельно.
5. Запорная арматура – устанавливается на стояк и коллекторы для аварийного перекрытия воды.
6. Регулировочные краны и  автоматические термоголовки – дополнительно монтируются на батареи для корректировки температуры.
7. Краны Маевского – воздухоотводчики, необходимые для сброса воздуха и предотвращения воздушных пробок. Устанавливаются на корпуса радиаторов.

1. Энергонезависимость – такая схема работает без насоса, поэтому не боится отключений света. При перебоях  электроснабжения вода  и трубы не остынут.
2. Бюджетность – для работы не требуется насосное оборудование, бак можно сварить самостоятельно, купить недорого или приспособить обычную канистру.
3. Простота эксплуатации – хозяевам только нужно следить за состоянием ее элементов и доливать воду.

Недостатки:

Сложность расчетов и монтажа – при установке коллекторов важно соблюсти нужный угол – даже небольшие погрешности приведут к застою воды и плохому нагреву батарей.
Невозможность использовать в зданиях с нерегулярным проживанием – в такую теплосистему нельзя заливать незамерзающую жидкость. При контакте с воздухом в баке она испаряется и теряет свои свойства.
Сложность эксплуатации в домах большой площади и этажности – для таких зданий предпочтительна закрытая система отопления, которая  в  состоянии прогреть  строение любого размера.. Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием

Поэтому она не теряет своей популярности

Однако, несмотря на недостатки, открытая схема отопления уместна в небольших домах с постоянным проживанием. Поэтому она не теряет своей популярности.

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

• независимость от источников электрической энергии;
• отсутствие шума;
• простоту обслуживания;
• быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

• отсутствие необходимости постоянного контроля уровня теплоносителя;
• возможность использования антифриза;
• регулировка внутреннего давления;
• возможность подключения дополнительных приборов.

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость

Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Расширительный бак открытого типа для систем отопления

Большие отопительные структуры используют дорогие баки закрытого типа.

Они характеризуются герметичностью корпуса с внутренней резиновой перегородкой (мембраной) благодаря которой происходит регулировка давления при расширении теплоносителя.

Для полноценной работы домашних систем, расширительный бачок открытого типа — подходящая альтернатива, не требующая специальных знаний или профессиональной подготовки для эксплуатации и дальнейшего ремонта оборудования.

Открытый бак выполняет некоторые функции, для бесперебойной работы отопительного механизма:

• «забирает» излишки нагретого теплоносителя и «возвращает» охлаждённую жидкость назад в систему для регулировки давления;
• выводит воздух, который, благодаря наклону труб с парой градусов, сам поднимается к расширительному открытому бачку, расположенному в верхней точке отопительной системы;
• особенность открытой конструкции позволяет добавлять испарившийся объем жидкости непосредственно через верхнюю крышку бачка.

Принцип действия

Рабочий процесс подразделяется на четыре простых этапа:

• наполненность бачка на две третьих при нормальном состоянии;
• увеличение поступающей жидкости в бак и возрастание уровня заполнения при нагревании теплоносителя;
• уход жидкости из бачка при снижении температуры;
• стабилизация уровня теплоносителя в баке до изначальной позиции.

Конструкция

Форма расширительного бачка существует в трёх вариантах: цилиндрической, круглой или прямоугольной. На верхней части корпуса располагается крышка для осмотра.

Фото 1. Устройство расширительного бачка открытого типа для систем отопления. Указаны составные части.

Сам корпус изготовлен из листовой стали, но при самодельном варианте возможны и другие материалы, к примеру, пластик или нержавейка.

Справка. Бак покрывают антикоррозийным слоем, чтобы предотвратить преждевременное разрушение (в первую очередь, это касается железных ёмкостей).

Система открытого бачка включает несколько различных патрубков:

• для соединения расширительной трубы, через которую вода наполняет бак;
• при стыке переливной, для выливания излишков;
• при соединении циркуляционной трубы, по которой теплоноситель заходит в систему отопления;
• для подключения контрольной трубы, предназначенной для ликвидации воздуха и регулировки наполненности труб;
• запасного, необходимого при ремонте для сброса теплоносителя (воды).

Объём

Правильно рассчитанный объём бачка влияет на длительность эксплуатации совместной системы и бесперебойное функционирование отдельных элементов.

Маленький резервуар приведёт к поломке предохранительного клапана, из-за частого срабатывания, а слишком большой потребует дополнительных финансов при покупке и обогревании лишнего объёма воды.

Влиятельным фактором будет и наличие свободного пространства.

Внешний вид

Открытый бак — металлический резервуар, у которого верхняя часть просто закрывается крышкой, с дополнительным отверстием для долива воды. Корпус бака бывает круглым или прямоугольным. Последний вариант более практичен и надёжен при установке и креплении, но круглый имеет преимущество в виде герметичных бесшовных стенок.

Важно! Прямоугольный бак требует дополнительного усиления стенок при внушительном объёме воды (самодельный вариант). Это утяжеляет весь расширительный механизм, который нужно поднимать на самую верхнюю точку отопительной системы, к примеру, на чердак

Достоинства:

• Стандартная форма. В большинстве случаев — прямоугольник, который можно установить и подключить к общему механизму самостоятельно.
• Простая конструкция без чрезмерного количества управляющих элементов, что позволяет легко контролировать бесперебойную работу резервуара.
• Минимальное количество соединительных элементов, что придаёт корпусу прочность и надёжность в процессе работы.
• Среднерыночная цена, благодаря вышеизложенным фактам.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры ПУСТОГО резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем. Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.
Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

Рекомендуемые настройки разных производителей котлов

Модель котла	Необходимое давление для нормальной работы котла	Примечание руководства по эксплуатации
Vaillant TEC	0.8-2 бар
Ariston EGIS 24	1-3(max) бар	Давление в расширительном баке 1 бар
Ariston CLASS	1-1.5 бар
BAXI ECO 4	0.7-1.5 бар
BAXI ECO 5	1-1.5 бар
Buderus U042	1-2 бар	Предварительное давление РБ = 0.5 бар

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.
Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле – компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.
Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона.
