Расстояние от газового оборудования до электропроводки: технические нормы и правила

Охранная зона газопровода

Охранная зона газопроводной коммуникации — это пространство, которое располагается между трубой и двумя условными линиями, располагающимися параллельно по бокам от неё. Дистанция от оси трубопровода до этих линий может быть разной, так как она зависит от показателя давления внутри коммуникации.

Охранная зона для участков с низким давлением составляет не менее 2 метров в каждую сторону от трубы

Рассмотрим примеры охранных зон для различных газопроводов:

  • для коммуникаций, которые прокладываются открытым способом, охранная зона будет составлять 2 м с каждой стороны трубы;
  • для линий, которые состоят из полиэтиленовых труб со специальными медными проволоками, обозначающими трассу, составляет 3 м от коммуникации (со стороны проволоки) и 2 м с другой стороны;
  • вдоль газотранспортных линий, которые прокладываются в условиях вечномёрзлой почвы, охранная зона составляет 10 м с каждой стороны коммуникации. Этот показатель остаётся таким же независимо от того, из какого материала выполнена трасса;
  • для пунктов, осуществляющих регулировку газа в трубопроводе, условная, замкнутая линия охранной зоны составляет 10 м от их границ. Для частных пунктов регулировки газа охранная зона не регламентируется;
  • охранная зона для газопроводных коммуникаций, проложенных под водой, составляет 100 м;
  • для коммуникаций, проложенных в лесополосах и на территориях с древесно-кустарниковой растительностью, охранная зона составляет 3 м (в случае подземной укладки трассы). А для коммуникаций, смонтированных над землёй, дистанция от дерева до трубы должна быть не меньше высоты этого дерева;
  • в частных целях, как правило, используются трубы, показатель сечения которых составляет не менее 80 мм. Для такого трубопровода охранная зона будет составлять 2 м с каждой стороны.

Подземные

Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

Охранные зоны в зависимости от категории газопровода

Логично предположить, что газопроводная сеть является местом повышенной опасности. Имеется вероятность таких чрезвычайных ситуаций, как утечка газа, повреждение трубопровода, возгорание и т.п. Для поддержания безопасной и стабильной ситуации необходимо установить охранную территорию.

Участок земли, который отводится под охранную зону, чаще всего представляет собой две линии, проходящие параллельно сети газопровода. В зависимости от присвоенной трубопроводной системе категории величина охранного участка может различаться. Рассмотрим, какие группы участков бывают на сегодняшний день.

Зона охраны для газопроводной сети низкого давления

Безусловно, трубы с невысоким напряжением представляют собой меньше опасности во время ежедневной эксплуатации и при аварийных ситуациях. Однако газопроводы низкого давления могут также оказаться проблемными, поскольку определить утечку или неполадку в итоге гораздо сложнее

Этот аспект важно учитывать при работе

По установленному нормативу ширина охранной зоны для внешних газопроводных сетей данного типа составляет всего 2 метра от каждой из осей. Совсем небольшое расстояние определено именно таким образом, поскольку при ЧС утечка будет малоинтенсивной.

Что касается напряжения в трубах, оно крайне низкое – всего 0,005 МПа. При возникновении аварийной ситуации газ начнет сравнительно быстро вырываться. Медлить ни в коем случае нельзя, устранение проблемы становится первоочередным вопросом. Опасность состоит в том, что утечка газа в системе с низким напором не может быть оценена адекватно. Сколько времени прошло, как много газа успело вытечь?

Зона охраны для газопроводной сети среднего давления

Характеризуется заметным увеличением напряжения. Нормативное расстояние, которое должно быть минимально сохранено для сетей среднего давления, увеличивается в два раза и достигает 4 метров в обе стороны. Оно значительно меньше по сравнению с газопроводами высокого напора

Важно понимать, что сеть хотя и не содержит высокоинтенсивного топлива внутри, все равно не менее опасна. Если возникает непредвиденная авария, включающая утечку, заметить опасное положение получится не сразу


Это интересно!

“Виды малоэтажного строительства: разбираемся в классификации”

Подробнее

В нормативных актах и сводах правил установлены категории, определяющие возможное давление в сети газопровода данного типа. Оно может достигать 0,3 МПа. Специалисты высказывают мнение, что для такого напряжения охранная зона должна быть увеличена. Согласно статистическим данным, расчетам и реальным возможностям соответствующие органы оставили значение показателя без изменений.

Зона охраны для газопроводной сети высокого давления

Строительство вблизи газопровода высокого давления должно четко соответствовать нормативам, поскольку безопасность окружающей среды и объектов имеют приоритетное значение. Также для газопроводных сетей этого типа требуется удобный и быстрый доступ в случае ремонта или аварии.

Сеть относится к высокорискованной, поскольку внутреннее давление здесь намного превышает значение предыдущих категорий. При появлении утечки в трубопроводе топливо начнет резко выходить наружу с высокой скоростью (показатель зависит также от внешних факторов).

Газопроводы высокого давления разделяют на две категории. В первую группу входят сети, напор в которых максимально высокий и достигает от 0,6 МПа до 1,2 МПа. Зона охраны увеличивается до 10 метров в каждую сторону от труб. Во вторую группу входят сети с давлением до 0,6 МПа. Участок охраны в таком случае расширяется до 7 метров.

Как показывает практика, установленные нормативы охранных зон полностью соответствуют технике безопасности. Не похоже, что в скором времени будет рассматриваться возможность уменьшения или увеличения расстояния санитарной территории.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте. Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий. Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека. Минимальное расстояние розетки до трубопровода или газовой трубы – 50 см.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

  • Минимальный объем — 15 кубометров.
  • Высота потолков : при мощности от 30 кВт — 2,5 м;
  • до 30 кВт — от 2,2 м.

Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15 кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.


Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

  1. Пристройка должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее 1 метра.
  2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).
  3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

    Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Специфика и нормативы

Расстояние от кабеля до газопровода, как и другие параметры, которые касаются транспортировки электроэнергии по электрокабелю и газового топлива по газопроводу, предусмотрены специальными инструкциями по строительству, эксплуатации и обеспечению безопасности.


Электрокабель

Правила устройства электроустановок предусматривают разнообразные сложности и тонкости, которые только могут возникнуть при размещении электрических силовых щитков. Они могут быть групповыми, наружными или внутренними.

Нельзя ответить на вопрос о том, какое должно соблюдаться расстояние между газопроводом и электрокабелем, если не учитывать конкретных особенностей инженерного проекта, потому что нормативы зависят от нескольких параметров в каждом конкретном случае.


Прокладка кабелей высокого напряжения под землей

В предписанные нормы неоднократно вносились рекомендации. Это происходило по мере усовершенствования способов изоляции, видоизменений транспортировки, развития и разветвления сетей.


Электрический кабель в земле

В случае с трубопроводом – расстояние регламентируется по отдельным принципам. Все зависит от типа и разновидности специального сооружения, его технического оснащения, предусмотренного уровня давления в газовой магистрали, а также места и способа его прокладки:

  1. В СП 62.13330.2011 «Газораспределительные системы», дополненным и переработанным СНиП 42-01-2002 (к нему прилагается таблица минимальных расстояний от газопроводов, которые органично вытекают из расписанных в своде норм и правил безопасности).
  2. Утвержденные в 2013 году ПБ (ФНиП) предусматривают особенности промышленной безопасности для тех объектов, которые используют углеводородное топливо в сжиженном состоянии.
  3. В Постановлении Правительства РФ, принятом еще 20 ноября 2000 года (за № 878) указаны необходимые к соблюдению расстояния в общественных и жилых зданиях. Основная функция этого постановления – предотвращение опасных ситуаций. Они могут возникнуть из-за некорректного размещения газовых труб по отношению к другим системам.


Прокладка электрических кабелей под землей

Нормы

Расстояние между кабелем и газопроводом определяется и спецификой передачи электроэнергии. Газопроводы могут быть подземного и надземного типов, электроэнергия – передаваться по подземным кабельным или надземным воздушным линиям. Расстояние от кабеля связи в воздушном пространстве зависит от охранной зоны ЛЭП, мощности и режима эксплуатации электроустановки.


Воздушная линия электропередачи

В подземной кабельной сети все зависит от класса напряжения и безопасности изоляции, близости других объектов, их величины и предназначения. Для ЛЭП предусмотрена зона безопасности, габариты которой отмечаются в виде геометрически рассчитанного многоугольника. Подземный кабель может оснащаться дополнительными приспособлениями, дающими возможность уменьшить величину дистанции.

Разновидности газопроводов

Для нужд населения используется газ, отличающийся наиболее высокой калорийностью. Именно такой продукт максимально удовлетворяет всем требованиям для применения в быту. Степень риска при транспортировке газа по трубопроводам выше, чем при доставке этого вещества в специальных баллонах. В зависимости от характеристик местности и эксплуатационных требований существует 3 варианта прокладки газовых магистралей:

  1. Сети внутреннего типа прокладываются в зданиях и должны всегда быть в свободном доступе. Для прокладки таких сетей используются медные и стальные трубы. Нормативы по обустройству внутренних сетей обусловлены видом объекта, особенностями монтажа и другими факторами, несущими риски взрыва или возгорания. Эти требования регламентируют все конструкцию внутренних сетей, включая и дымоходы.
  2. Надземные газовые сети считаются наиболее проблемным вариантом прокладки. Этот вариант часто встречается даже на дачных участках, что обусловлено менее высокой стоимостью сборки и более простым доступом при необходимости проведения ремонтных работ. Такие сети, в соответствии с нормами СНиПа, делают из стальных труб. Стоит отметить, что нет строгих требований по расстояниям от надземного газопровода до здания, но вокруг магистрали должна выдерживаться двухсторонняя охранная территория минимум в 2 метра.
  3. Наиболее безопасными считаются подземные газопроводы. Для таких сетей характерны минимальные риски повреждения из-за воздействия внешних факторов. Для их прокладки могут использовать трубы из стали или полимерных материалов. Охранные зоны для поземных газовых магистралей определяются несколькими моментами, которые мы рассмотрим далее.

Правила размещения труб и розеток по отношению к газовой трубе

Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.

Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.

Расстояние от электророзетки до газопроводной трубы – чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом – ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

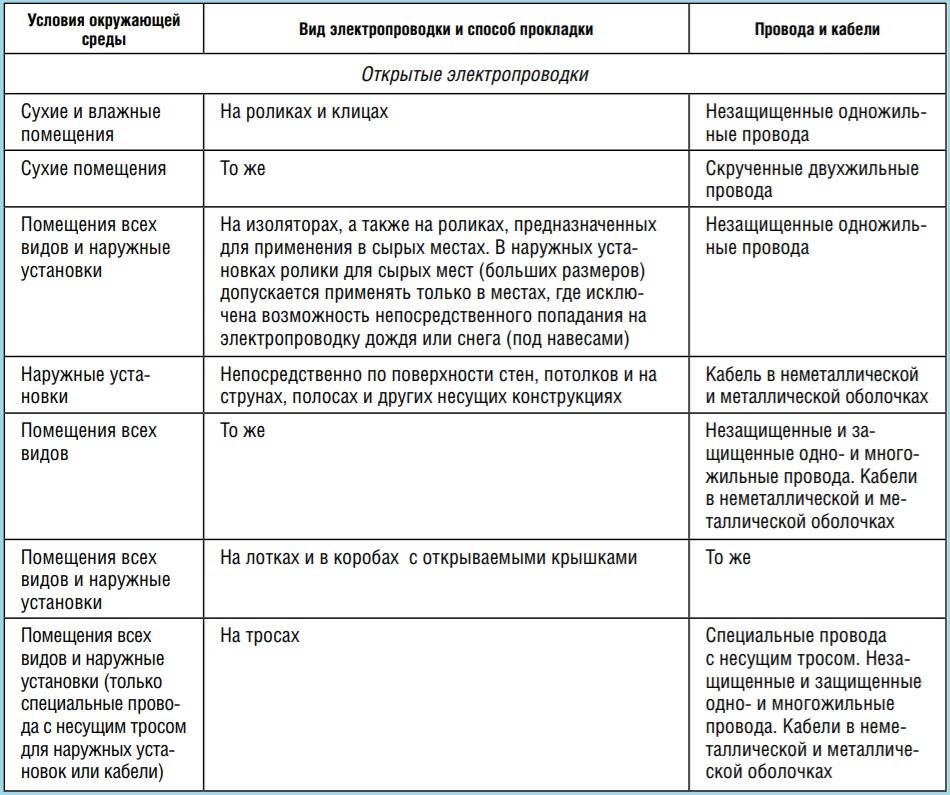

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами – бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт 2.1.56) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм., если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.

Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.

При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.

Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.

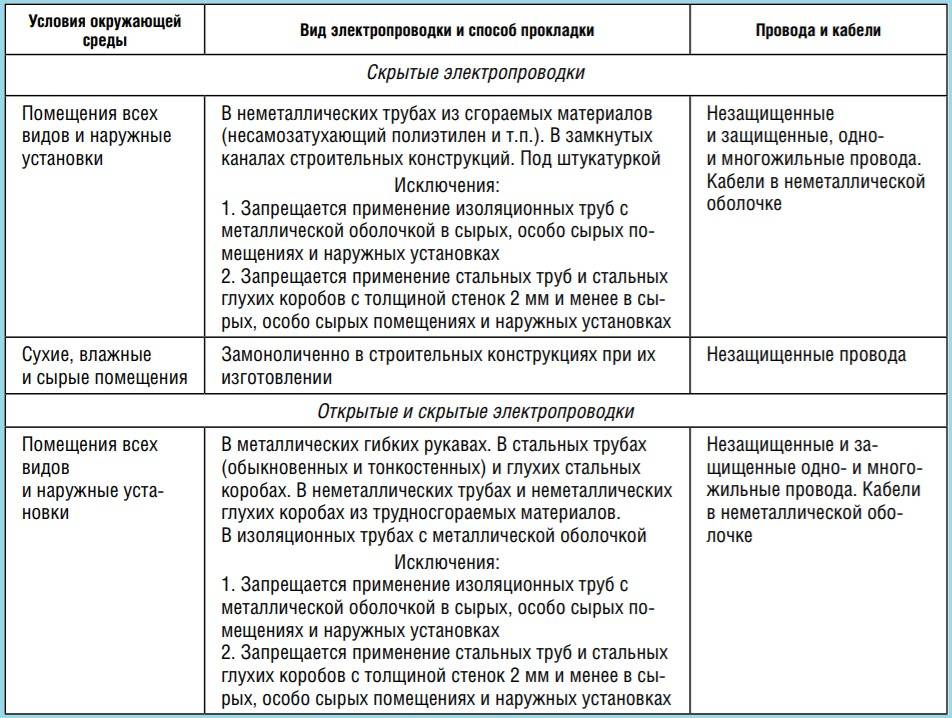

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.

Как подключить газовый двухконтурный котел

Двухконтурное устройство отличается от одноконтурного тем, что в нем присутствует 2 теплообменника: один — основной, который греет воду для отопления, а другой — дополнительный, который будет нагревать воду для горячего водоснабжения. В большинстве случаев подобные котлы являются настенными и представляют собой высокотехнологичную котельную, где все автоматизировано и предусмотрено.

Подключение двухконтурного газового котла.

Следует обратить внимание на рисунок, на котором изображаются внутренности двухконтурного устройства. К нему будут подключаться 5 труб: 1 — труба с теплоносителем из отопительной системы, который уходит на донагрев; 2 — труба с холодной водой, идущей в теплообменник для того, чтобы нагревать воду для ГВС; 3 — газовая труба; 4 — труба для ГВС с горячей водой; 5 — труба с горячим теплоносителем для отопительной системы. Вся автоматика двухконтурных котлов устраивается внутри

Теплоноситель по умолчанию, который нагретый основной горелкой в котле, направляется в отопительную систему и возвращается снова в котел остывшим. Таким образом происходит циркуляция котел-отопление-котел. Однако как только кто-то откроет кран на одном из потребителей с горячей водой, в котел начнет поступать по трубе холодная вода. Трехходовой клапан сразу перенаправит теплоноситель, который не будет выходить за пределы котла, а циркулирует основной теплообменник. Теплоноситель будет греть воду для ГВС до тех пор, пока ей не перестанут пользоваться. Как только кран закроют, теплоноситель начинает циркулировать по отопительной системе

Вся автоматика двухконтурных котлов устраивается внутри. Теплоноситель по умолчанию, который нагретый основной горелкой в котле, направляется в отопительную систему и возвращается снова в котел остывшим. Таким образом происходит циркуляция котел-отопление-котел. Однако как только кто-то откроет кран на одном из потребителей с горячей водой, в котел начнет поступать по трубе холодная вода. Трехходовой клапан сразу перенаправит теплоноситель, который не будет выходить за пределы котла, а циркулирует основной теплообменник. Теплоноситель будет греть воду для ГВС до тех пор, пока ей не перестанут пользоваться. Как только кран закроют, теплоноситель начинает циркулировать по отопительной системе.

Схема подключения газового двухконтурного котла напрямую.

На практике двухконтурный газовый аппарат не способен обеспечивать для ГВС большое количество воды. Котел не успевает ее нагревать в необходимом объеме. Именно поэтому они используются исключительно в семьях небольших размеров, а для того, чтобы нагревать больший объем воды, дополнительно используется водонагреватель.

Согласно данной схеме теплоноситель только подогревает в бойлере воду, а сама система подача воды во 2 контур будет замкнутой. Это позволяет значительно увеличить долговечность двухконтурного устройства, которое сильно страдает от водопроводной жесткой воды.

Схема подключения газового двухконтурного котла с водонагревателем косвенного нагрева.

Приблизительно через год дополнительный теплообменник для ГВС засорится и выйдет из строя. В связи с этим, циркуляция чистого теплоносителя во 2 контуре является более экономичным решением. Однако нет смысла использовать двухконтурную конструкцию. Гораздо выгоднее и практичнее установить в таком случае одноконтурный котел большей мощности.

Подключение газового настенного котла в паре с обыкновенным электробойлером в качестве накопительного бачка для горячей воды тоже допустимо. В данном случае горячая вода будет поступать в бойлер из котла, а когда количество ее уменьшится до критической точки, котел снова начнет греть воду для того, чтобы заполнить бойлер. Возможен вариант, в котором бойлер заполнится горячей водой из котла, а дальнейшая ее температура будет поддерживаться при помощи ТЭНа.

Расположение электропроводки и газового оборудования

Кухни в разных квартирах и домах отличаются друг от друга своими размерами. Это может быть шикарная плантация для приготовления пищи, место, в котором вполне помещается все необходимое или тесная каморка, куда плита с холодильником и шкафом для круп влезли – и хорошо.

Так или иначе, в любой кухне есть электропроводка, питающая вытяжку, насосы, оборудование для подачи и циркуляции воды, а также бытовую технику, вроде холодильника либо микроволновки.

И это по минимуму, не считая электрозависимые котлы отопления и газовые плиты.

Таким образом, практически всегда совмещается электропроводка с газовым трубопроводом в одном помещении.

Что говорит закон?

Разумеется, расстояние между носителями этих двух энергоресурсов не надуманное, а тщательно просчитанное специалистами и внесено в соответствующие нормативные акты.

Начнем с ПУЭ (правила устройства электроустановок). Нас интересуют 6 и 7 издание. В пункте 2.1.56 ПУЭ-6 указано, что при пересечении проводов и кабелей с трубопроводами, содержащими легковоспламеняющиеся газы, расстояние между ними должно быть как минимум 100 мм. При этом, провода, проходящие в «горячих» зонах необходимо обеспечивать дополнительной термозащитой и защитой от механических повреждений.

Особенности параллельной прокладки описывает пункт 2.1.57, в котором расстояние нормируется до 400 мм и опять-же, рядом с горячими трубами провода и кабели должны обладать защитой.

ПУЭ-7 более категоричен. Пункт 7.1.50 нормирует расстояние в 0.5 метров от любых выключателей, розеток и других электроустановочных элементов.

Однако есть еще обязательные для всех Правила проектирования систем газопотребления, введенные 6 июня 2021 года и определенные как СП 402.1325800.2018.

Рассмотрим, что-же говорится в этом Своде Правил о проводке и газотрубопроводах. В пункте 5.1 указано, что любая газовая плита должна быть оборудована системой «газ-контроль», помогающей предотвратить подачу топлива на форсунки, если пламя гаснет. А кроме того, между газовым вентилем и шлангом устанавливается диэлектрическая вставка.

Очень строги требования по обеспечению пожаробезопасности, исключающей возможность быстрого распространения пламени в случае такой опасности.

Пункт 6.15 обозначает расстояние сетей внутреннего газопровода от электроснабжения – по горизонтали не менее 40 см, по вертикали – не менее 10 см.

При этом если выполняется подключение газоиспользующих приборов к электросети, а как мы уже говорили, таковые распространены повсеместно, действуют отдельные правила, которые мы сейчас также рассмотрим.

Прежде всего регулируется расстояние от газового котла до его электрической розетки — не более 0,5 м.

Розетка, к которой подключается оборудование, работающее на голубом топливе, обязательно должна обладать заземлением и быть в легком доступе для быстрого отключения или визуального осмотра.

Обратите внимание, что на электрокабель не должно оказываться никакого механического воздействия и при монтаже/эксплуатации нельзя допускать никаких скручиваний, растягиваний и прочих негативно влияющих на целостность проводки действий. Категорически запрещено размещать проводку в непосредственной близости от любых температурных воздействий. В том числе, расстояние от газовой плиты до подключаемой к ней розетки, ничем не отличается от котловой — не более 0,5 м с отсутствием точек соприкосновения

В том числе, расстояние от газовой плиты до подключаемой к ней розетки, ничем не отличается от котловой — не более 0,5 м с отсутствием точек соприкосновения

Категорически запрещено размещать проводку в непосредственной близости от любых температурных воздействий. В том числе, расстояние от газовой плиты до подключаемой к ней розетки, ничем не отличается от котловой — не более 0,5 м с отсутствием точек соприкосновения.

Газомонтажные работы в квартире

Особенности проведения монтажных работ с газовыми трубами в многоквартирном доме

Начало работ будет связано с ответом на вопрос: работу какого оборудования будет обслуживать система. После этого только специалисты имеют право выполнить проектные работы с учетом пожеланий заказчика и реальными условиями планировки квартиры.

Заказчик должен представить, кроме технических документов, следующую информацию:

  • что будет подключено к газопроводу: газовая печь, колонка, система индивидуального отопления, водонагревательные устройства. Указывается количество и предоставляются технические паспорта;
  • предположительные варианты расположения всех подключаемых приборов;
  • сведения о внесенных изменениях в газопровод в квартирах соседей, глубины пролегания магистрали;
  • пожелания об уровне установки и доступности всех комплектующих элементов (защита доступа для детей, животных).

Собираясь проводить монтаж газовых труб в частной квартире нужно помнить, что:

  • газовые трубы в жилых комнатах не устанавливают;
  • задекорировать трубопровод любой не поддающейся быстрому демонтажу конструкцией нельзя. К нему всегда должен быть свободный доступ;
  • система вентиляции не должны быть общей для всей квартиры. В помещении с газовыми трубами предусматривается автономная;
  • в местах размещения приборов необходимо предусмотреть меры противопожарной защиты, например, покрытие стены невоспламеняющейся штукатуркой.

Проверка качества работ

Правила размещения труб и розеток

Прокладывая электрокабель, нужно учитывать, что он нагревается от токов, и отопительный прибор, находящийся рядом, тоже нагревает окружающий воздух. Поэтому лучше вообще избегать прокладки проводов вблизи труб газоснабжения и отопления. Но если не получается, следует помнить, что нормами ПУЭ (правил устройства электроустановок) регламентировано, что температура воздуха в таких случаях не должна превышать +25˚С, поэтому в целях соблюдения правил пожарной безопасности, расстояние при параллельной прокладке расстояние от кабелей и проводов до труб отопления должно быть не меньше 100 мм, а до газовых труб – 400 мм. При пересечении проводов с горячими трубопроводами расстояние между ними должно быть не меньше 50 мм, а с газопроводами – не меньше 100 мм.

Выключатель, розетка от газовой трубы должны размещаться на расстоянии не меньше 0,5 метра. Это требование обусловлено тем, что в газопроводе находится легковоспламеняющийся газ, а при аварийной ситуации малейшая искра из розетки или выключателя станет причиной непоправимой беды.

Близко расположенная к газовой трубе розетка может стать причиной аварийной ситуации, поскольку электричество соседствует с легко воспламеняющимся газом.

Нужно ли заземлять газовый отопительный котел и для чего

  • Поломка автоматики – котлы, оснащенные электронным микропроцессором, чувствительны к любым скачкам напряжения в сети. Выйти из строя, автоматика может и от статического напряжения. Газовый котел без заземления, проработает недолго. Замена платы автоматики, обойдется, приблизительно в половину себестоимости котельного оборудования.
  • Опасность взрыва – скопившееся статическое напряжение, является одной из самых распространенных причин возгорания газового оборудования. Положительное влияние заземления на работу котла, заключается в том, что полностью предотвращается появление искры, приводящей к взрыву при утечке газа.

В ПУЭ 1.7.103 оговариваются параметры и требования к подключению отопительного оборудования. Перед тем как выдать акт проверки заземления газового котла, инспектор проверит, чтобы монтаж контура соответствовал указанным нормам.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте. Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий. Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Минимальное расстояние розетки до трубопровода или газовой трубы – 50 см.

Выводы и полезное видео по теме

Что такое электророзжиг и газ-контроль, так ли нужно совмещать газ и электричество:

Таким образом, ПУЭ и СП, нормирующие расстояние до газопровода, изложены четко и не допускают противоречий на практике. Однако факт, что все эти правила разрабатывались вовсе не для того, чтобы усложнить вашу жизнь, а чтобы ее спасти, равно как ваше имущество, жизнь, здоровье и вещи других людей, живущих с вами либо поблизости.

Довольно часто хозяева квартир и индивидуальных домов самостоятельно проводят ремонтные работы в кухонных помещениях, устанавливают газовые котлы отопления, духовые шкафы и варочные плиты на газу. Практически во всех случаях при ремонтно-строительных работах домовладельцам приходится сталкиваться с электрическими сетями, которые проходят недалеко от газопроводов, а для правильного и безопасного монтажа им необходимо знать установленное правилами минимальное расстояние от розетки до газовой трубы.
