Разновидности газгольдеров: основы классификации + обзор популярных марок

Что дороже: пропан-бутан или пеллеты?

При сжигании 1 кг твердого топлива выделяется 5 кВт тепловой энергии, а с 1 кг сжиженного газа получается 12,8 кВт. Причем КПД у пропан-бутана выше, чем у пеллетов. Однако топливные гранулы отличаются более низкой ценой – примерно 7 руб./кг по сравнению с 27 руб./кг. То есть 1 кВт пеллетов стоит ориентировочно 1,4 руб., в то время как стоимость 1 кВт пропан-бутана равна 2,1 руб.

Итак, мы выяснили, что СУГ в 1,5 раза выше, чем у топливных гранул. Однако при выборе варианта отопления следует учитывать не только предстоящие расходы, но и эксплуатационные характеристики систем. Газгольдер обычно располагается под землей, благодаря чему не требует свободного пространства на участке земли. Чтобы хранить пеллеты, необходимо специальное помещение, в котором влажность воздуха поддерживается на минимальном уровне. Кроме того, топливные гранулы нужно периодически загружать в котлы. Газгольдер, в свою очередь, заправляется не более двух раз в год.

Таким образом, пеллеты лучше всего использовать на небольших предприятиях, особенно в сфере деревообработки. Из остатков древесины можно изготавливать топливные гранулы, получая безотходное производство. Кроме того, в таких условиях несложно организовать подходящее место для хранения топлива. А вот для загородных домов больше подходит автономная газификация. Несмотря на то, что 1 кВт пропан-бутана дороже пеллетов, удобство в процессе эксплуатации такой системы перекрывает этот минус.

Чтобы не сильно погружаться в дебри расчетов и знать реальный расход пеллет на отопление дома, стоит посмотреть статистику владельцев пеллетных котлов, которые выкладывают свои отчеты в прямой доступ.

Пеллеты – автономное топливо для отопительного котла, также как и сжиженный газ, и . И если для использования СУГ вам потребуется газгольдер и услуги специализированной организации, то для установки пеллетного котла или котла на дизельного топливе ничего этого не нужно.

Можно сравнивать между собой эти два вида автономного топлива – пеллеты и солярку. Вообще, по теплотворной способности 1000 литров солярки равны 2 тоннам пеллет. Здесь мы говорим о так называемых «белых пеллетах», которые имеют хорошие показатели по калорийности и стабильные показатели по горению и зольности.

Почему не имеет смысла сравнивать, например, магистральный газ и электричество с пеллетами? Потому что первые два вида топлива – сетевые. Если у вас есть сети, у вас есть топливо. Нет газовой магистрали и нет достаточной – нет и отопления дома.

Далее, есть еще уголь. Однако, хотя мы и живем в стране, которая входит в тройку самых угледобывающих стран мира по состоянию на 2016 год, в России нет достаточной инфраструктуры для снабжения качественным углем населения.

Только в угледобывающих районах можно надеяться на регулярные поставки угля. И то, как показывает опыт Кузбасса, в районе, где добывают уголь, днем с огнем не сыщешь хорошего качественного угля для отопления частного дома.

В итоге мы имеем ситуацию, когда для обеспечения автономного отопления частного дома хозяева выбирают в реальности между пеллетами и дизельным топливом.

Дрова в расчет брать при этом сложно, так как невозможно обеспечить автоматизированное отопление дома на дровах в течении хотя бы недели. Об этом мы уже писали в материале « ?»

Расчеты расчетами, но реальность иногда подкидывает нам пищу для размышления. А потому мы собрали в этом материале отзывы владельцев пеллетных котлов по расходу пеллет для конкретных домов в зимний период.

Смотрите отзывы по расходу пеллет, вы можете увидеть практически «картинку вашего дома» по региону, отапливаемой площади, утеплению и понять, сколько будет расходовать ваш котел.

Требования к размещению

На установку мобильного газгольдера не требуется разрешительной документации и согласования в органах надзора. Регистрации в ГИБДД подлежит лишь прицепное шасси. Соблюдаются обычные правила постановки на учёт транспортного средства, установленные для серийных автоприцепов.

При покупке передвижного модуля владелец получает на руки:

  • сертификат и паспорт на стальной резервуар;
  • инструкцию по монтажу и эксплуатации установки;
  • паспорт транспортного средства.

Газгольдер относится к оборудованию повышенной опасности. Обслуживание установки предполагает детальное изучение руководства по эксплуатации. Соединение с отопительным контуром постройки, подключение газовых приборов на объекте или настройка автономного мини-котла выполняется специалистами.

Ограничений по удалению модуля от газифицируемых помещений не предусматривается. Размещение ёмкости должно обеспечивать надёжное укрытие от атмосферного воздействия и нивелировать несанкционированный перегрев солнечными лучами.

Установка в местах непостоянного проживания людей предполагает ограничение доступа к регулирующей аппаратуре и принятия дополнительных мер для сохранности газового оборудования.

Газификация с помощью мобильного газгольдера обладает рядом преимуществ. Она не сопряжена с масштабными земляными работами, которыми сопровождается установка стационарных аналогов. Оперативность при организации инженерной коммуникации достигается отсутствием бюрократической волокиты в надзорных инстанциях, передвижением на собственной колёсной базе и удобством монтажа.

Многочисленные отзывы владельцев свидетельствуют, что такой вариант хранения и транспортировки топлива — экономически оправданный, а порой и безальтернативный.

Смотрите видео, в котором пользователь делится опытом эксплуатации автономной газовой системы своими руками без применения стационарного газгольдера:

Различные типы газгольдеров

Есть несколько видов газгольдеров. Для автономной газификации любого частного дома используют резервуары 1 категории, рассчитанные на хранение газовой смеси под давлением в 3–6 бар. Модели 2 категории работают при 30 атм. и используются на предприятиях.

Классифицируют газгольдеры по ряду признаков.

В зависимости от расположения


Наземное расположение газгольдера с утеплителем

По методу установки различают наземные и подземные хранилища.

Наземные модели размещают над землей на бетонном основании. Земляные работы минимальны, так что монтаж стоит недорого. Техосмотр резервуара тоже не вызывает затруднений. Однако такое решение подходит только для регионов с теплым климатом, так как уже при 0°С происходит конденсация влаги, что перекрывает подачу газа. В других районах конструкцию требуется теплоизолировать, что намного дороже.

Еще одно существенное затруднение – размеры. На небольшом дачном участке установить столь крупный объект очень сложно. Придется пожертвовать частью сада и двором, а это мало кого устраивает.

Подземный монтаж сложнее и дороже: нужно вырыть траншею, тем более глубокую, чем холоднее зима в регионе, залить плиту, разместить газгольдер и трубы. Но во всех остальных отношениях такой вариант выгоднее. Площадь участка остается свободной, теплоизоляция не нужна, газ при утечке выходит не в воздух, а попадает в почву, что исключает взрыв или возгорание.

По конструкции


Из вертикального газгольдера газ испаряется меньше

Различают газгольдеры с переменным и постоянным объемом. Первые используются в промышленных условиях. Здесь давление газа поддерживается механизмом, разделяющим рабочий и освободившийся объем резервуара. Газификация дома выполняется за счет установки газгольдеров с постоянным объемом.

Конструкции постоянного объема разделяют на 2 типа:

  • Горизонтальные – производительность газгольдера зависит от поверхности сжиженной фазы. Чем она больше, тем больше объем паровой фазы. В горизонтальных емкостях зеркало сжиженной фазы больше, поэтому такие модели производительнее.
  • Вертикальные – поверхность зеркала меньше, а значит испаряется газ медленнее. Однако вертикальная конструкция занимает меньше места.

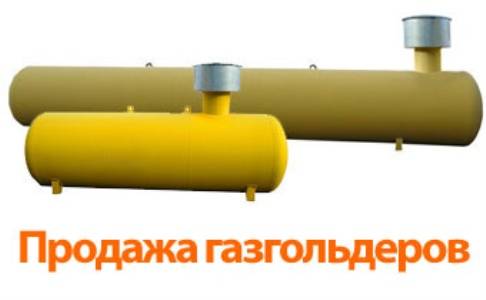

По высоте горловины

Чтобы газгольдер работал эффективно, арматура должна размещаться практически на уровне земли. Это решает и другую проблему: опасность залития при высоких грунтовых водах.

Модели с низкой горловиной устанавливают в южный регион, где нет надобности опускать резервуар ниже уровня промерзания земли. В средних и северных широтах газгольдер монтируют на глубине 1,5 м или глубже. В таких случаях нужен резервуар с высокой горловиной.

Удлинение арматурного кожуха не решает проблему. Герметизация создает опасность взрыва, так как в этом случае пропан-бутан при утечке не впитывает в почву, а уходит в воздух.

Сложности заправки прицепных резервуаров

Согласно задумке создателей газгольдеров-прицепов, их главное преимущество должно заключаться в простоте заправки: при необходимости восполнения запасов газа достаточно присоединить прицеп к любому автотранспортному средству и подъехать к ближайшей заправочной станции. Однако на практике все намного сложнее.

Дело в том, что на автомобильных ГНС разрешено наполнять газом только специализированные баллоны, подключенные к топливной системе двигателя автомобиля и оснащенные мультиклапанами. То есть при попытке заправить газгольдер-прицеп от обычной распределительной колонки с большой вероятностью будет получен отказ.

Более доступный вариант заправки – использование пункта наполнения баллонов. Условно мобильный резервуар, конечно, можно представить в качестве баллона повышенного объема, однако в этом случае возникает сложность измерения количества газа в сосуде. Поскольку на большинстве ПНБ баллоны наполняют по весу, для 600-литровой емкости с автоприцепом сложно будет найти весы соответствующих габаритов. Теоретически для заправки можно использовать уровнемер, которым оснащают сосуд, но такой подход применяют только с разрешения владельца станции.

Вопрос рентабельности

Перечисляя «достоинства» конструкции, следует остановиться и на ценовом аспекте. Стоимость некоторых моделей газгольдеров-прицепов достигает 240 тыс. рублей, что эквивалентно приобретению «под ключ» стационарного газохранилища объемом 2500 л. То есть особой выгоды от покупки мобильной установки клиент не получит, приобретя взамен ряд эксплуатационных проблем.

Если же монтаж подземного резервуара невозможен по причине малой территории или объект будет эксплуатироваться на временной основе, тогда лучше воспользоваться групповой баллонной установкой, которая стоит дешевле и проще в эксплуатации. А главное, в случае использования сертифицированных емкостей не возникнет никаких проблем с заправкой. Более подробно об этом можно узнать здесь.

Критерии выбора: на что обратить внимание

Покупая хранилище газа, определяют его тип и размер, учитывая все нюансы.

Конструктивные особенности тоже играют роль

Например, при желании установить подземный бак нужно обратить внимание на наличие горловины, позволяющей опустить газгольдер ниже уровня промерзания грунта. А отсутствие опорных «лап» приведет к плохому закреплению оборудования и постепенной деформации днища

Объем бака

Одним из основных параметров хранилища является его объем. Правильный расчет этого показателя позволяет отапливать дом площадью 150 м², заправляя бак 1-2 раза в год.

Объем бака может составлять от 2,5 до 20 м³. Необходимая величина зависит от размера дома, количества подключенных устройств и потребляемого количества топлива. В среднем в теплых районах страны расходуется 25-30 л газа на 1 м² площади дома. Можно исходить из мощности отопительного котла: на 1 кВт приходится около 100 л газа в год.

Посчитать оптимальный объем поможет таблица:

Площадь дома, м²Объем газгольдера, л
1502 700
2504 800
4006 400
6009 100
80010 000
100010 650
Более 100020 000

Чаще всего применяются газгольдеры объемом 5 м³, т.е. 5000 л. Пользователи оборудования отмечают, что расход топлива для обогрева зависит от погодных условий зимой. Иногда при размерах дома в 150 м² общегодовое потребление газа составляло 1500 л, а максимально — 3000-3500 л.

Прочность

Прочность конструкции обеспечивается за счет толстых многослойных стенок из металлических листов, обработанных антикоррозионным составом. Стенки резервуара изготавливают из прочной конструкционной стали толщиной 6-12 мм. Сварные швы тщательно прорабатывают, чтобы емкость по ним не разошлась. Кроме того, хранилища, предназначенные для эксплуатации при низких температурах (ниже -40 °С), дополнительно укрепляют внутренними перегородками.

Коррозийная устойчивость

Для того чтобы емкость не ржавела, все слои металла обрабатывают специальными антикоррозионными составами — битумными, эпоксидными, полиуретановыми. Первый вариант самый дешевый, но наименее долговечный. Эпоксидное покрытие прослужит очень долго, если его не повредить (оно хрупкое и скалывается при малейших ударах). Полиуретан — долговечный и устойчивый к механическим повреждениям.

Качество запорно-предохранительной арматуры и других компонентов заправочной системы

Запорно-предохранительная арматура и другие компоненты заправочной системы должны исключать утечки газа, быть механически прочными даже при минусовой температуре и коррозионностойкими.

Принцип хранения топлива

Топливо может храниться в баке с постоянным или переменным объемом. В первом случае газ находится под давлением, а во втором — его объем изменяется в зависимости от количества использованного топлива. Современные устройства выдерживают повышенное давление, поэтому возможен любой вариант газгольдера. Чаще всего сегодня используют емкости с постоянным объемом.

Площадь дома

При покупке хранилища газа не стоит покупать бак, не учитывая площади отопления. Если резервуар будет намного больше, чем нужно для обогрева всего дома в течение года, за него придется переплачивать. При недостаточной емкости его нужно будет часто заправлять.

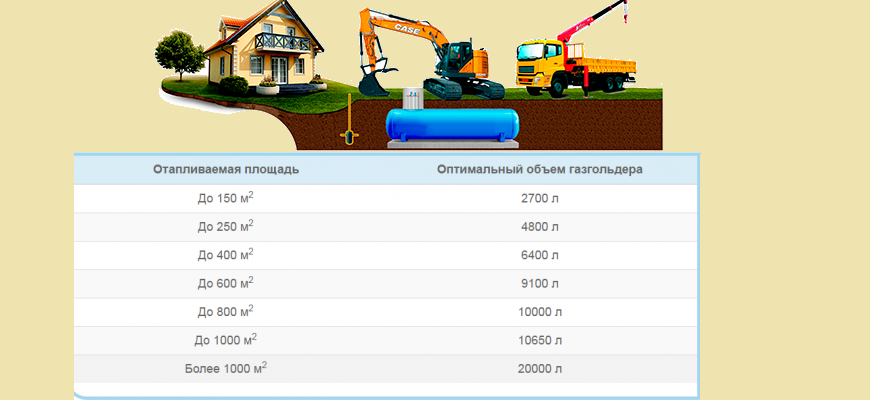

Таблица для расчета отапливаемой площади и оптимального размера газгольдера.

Способ установки

На дачах, которые используются только в летнее время, можно сократить расходы и место на участке, установив вертикальный наземный резервуар, а при необходимости — увеличить площадь испарения, установить специальное устройство.

Для круглогодичного отопления целесообразнее установить горизонтальный подземный бак, углубив его так, чтобы газ не промерзал. Если прочность грунта или другие причины не позволяют использовать подземное хранилище, можно использовать наземный газгольдер, утеплив его. Но даже в этом случае, возможно, придется дополнительно установить испаритель.

Экономическая целесообразность

Экономически целесообразно даже для самых маленьких объектов использовать резервуар емкостью не менее 2700 л, несмотря на то что расчет показал меньшее значение. Стоимость создания газовой системы из-за этого возрастет незначительно, а заправлять газгольдер придется реже.

Что такое газгольдер

Существует так называемый природный газ. Его добывают из недр Земли с помощью скважин. По своему химическому составу это целая смесь, в которой есть взрывоопасные компоненты. Поэтому, прежде чем она дойдет до потребителей, его очищают (оставляя практически только один метан) и одорнизируют (добавляют специальное вещество для запаха).

В газгольдерах же используются сжиженный углеводородный газ (или СУГ). В нем нет метана, он состоит из пропана и бутана. Это компоненты, которые остаются после получения метана из земли или при добыче нефти. Именно СУГ используется в качестве автономной газификации дома.

Итак, газгольдер (Gas Holder) – это большой резервуар для хранения углеводородного газа в сжиженном виде. За счет того, что емкость заполняется не полностью со временем СУГ переходит в газообразное состояние, и за счет высокого давления в емкости подается в трубы отопительной системы. Для контроля и регулировки этого процесса следит множество датчиков – при малейшей опасности автоматика обязана прекратить подачу газа.

Иначе говоря, это огромный стационарный газовый баллон, который заправляют с помощью специальной машины и устанавливают на очень долгое время.

Справедливости ради, стоит сказать, что в газгольдеры можно закачивать и метан. Однако это очень дорого и совершенно неэффективно.

Говоря про СУГ, нужно еще отметить одну особенность: смесь бывает «летняя» или «зимняя». Бутан замерзает быстрее пропана, поэтому в зимнем варианте его долю уменьшают, добавляя больше пропана. Поэтому «зимняя смесь» и стоит дороже, ведь пропан дороже бутана. И, разумеется, не стоит экономить, закупая «летнюю смесь» впрок: при низких температурах зимой она хоть и не замерзнет, но превращаться в газ будет в гораздо меньших объемах.

Преимущества

Хотя газификация регионов и ведется ударными темпами, к сожалению, примерно 40% территории России все еще не может использовать голубое топливо. В этом случае газгольдер позволяет обеспечить дом теплом и горячей водой. Кроме того, вы будете надежно защищены от перебоев в магистрали и можете самостоятельно контролировать давление внутри газопровода.

Как мы уже говорили, газ на сегодня – самое дешевое топливо, небольшое количество которого достаточно для отопления целого дома. СУГ полностью сгорает, оставляя лишь небольшое количество углекислого газа.

В отличие от других систем автономного отопления газгольдер не шумит, не коптит и не выделяет неприятного запаха.

На десятилетия вы забываете о любых проблемах с отоплением – до 50 лет гарантии дают некоторые производители при соответствующем качестве стали, верном монтаже и обслуживании устройства.

Недостатки

Высокая стоимость монтажа. Если обслуживание и ремонт будут относительно недороги, то вот сама установка – действительно потребует больших средств.

Надземные газгольдеры занимают много места на участке, а подземный установить можно не везде.

Для надземных предусматривают системы нагрева на холодное время года. Это приводит к дополнительным расходам на электричество.

Любая автономная система отопления требует повышенного внимания и регулярного обслуживания силами опытных специалистов. Газовая – не исключение.

Устройство

Топливо (сжиженный газ) хранится в специальном резервуаре, который закопан в землю в определенном, удобном для владельца месте. А уже из резервуара, по трубам, газ поступает в дом. Из земли виднеется только крышка резервуара, под ней располагается система управления. Частота заправки зависит от интенсивности использования газа и объема емкости — в среднем, около 1-2 раза в год.

Резервуар закапывается вглубь земли приблизительно на 1,5 м, поэтому, учитывая глубину промерзания почвы, автономную систему газового снабжения можно использовать в любых климатических условиях. Оборудование способно выдержать диапазон температур от -45 до +50°. Определяя место для закладки емкости, необходимо предусмотреть подъездные пути, чтобы газовоз мог беспрепятственно к ней подъехать. Система газификации не требует особого обслуживания, контроль заключается в периодическом профилактическом осмотре оборудования и заправке емкости резервуара.

Схема автономной газификации загородного дома

Основные этапы

Установка газгольдера на даче или возле загородного дома выполняется в определенной последовательности, которая определена в рабочей документации. То есть, от монтажников требуется ее строгое соблюдение. Только так можно обеспечить качественное выполнение работ. Рассмотрим основные стадии установки резервуара.

Монтаж газгольдера в приямок

После того как подготовлен котлован приступают к монтажу газгольдера. Для выполнения этой операции требуется использование грузоподъёмной техники. С ее помощью и, разумеется, с выполнением правил техники безопасность, проводят установку резервуара в котлован.

Организация цокольного ввода в дом

Транспортировку газа в дом выполняют по методу «цокольный ввод». Это укладка трубы из ПНД, с последующим ее переходом на стальную. Как правило, газовую трубу стараются проложить по самому короткому пути, но, в процессе укладки не допустить пересечения трубы с другими инженерными коммуникациями.

Цокольные отводы изготавливают в производственных условиях, производители обязаны руководствоваться требованиями СНиП 42-103-2003.

Монтажники применяют два метода ввода. Один предназначен для подачи сжиженного газа, другой для осушенного. Если ввод не эксплуатировать по прямому назначению, то существует вероятность того, что в холодное время, подача газа в дом или коттедж может осуществляться с перебоями.

Подключение газового оборудования

После того, как емкость установлена, можно приступать к сборке газовых приборов, без которых выполнить подачу газа в дом невозможно. То есть, должна быть собрана система электрохимической защиты от коррозии. Смонтировано компенсирующее сильфонное устройство, которое предназначено для расширения трубной арматуры во время сезонных подвижек грунта. От возникновения ледяных пробок в холодное время года используют сборщик конденсата, который устанавливают в нижней точке газопровода. Для защиты от атмосферного электричества монтируют заземление и комплекс защиты от молний.

В целях упрощения жизни монтажников, предусмотрены высокие патрубки, которые облегчают выполнение подключения. На панели, выступающей над уровнем земли, устанавливают клапана и вентили разного назначения. Все они должны быть в работоспособном состоянии. Это требование относят и ко всей арматуре, устанавливаемой на резервуаре.

От емкости до цокольного ввода укладывают наружный трубопровод, выполненный из ПНД. Эти трубы отличаются достаточной прочностью, эластичностью и длительным сроком службы. Материал, из которого изготовлены трубы, не вступает в реакцию с транспортируемым топливом.

Газопровод, который собирают внутри частного дома, выполняют из металлических труб, по которым допустимо передавать газовое топливо. Их собирают с помощью муфт и до последнего момента оставляют в открытом положении. Это необходимо для подключения дополнительной арматуры.

При сборке газгольдера под ключ внутреннее подключение узлов потребления (газовых плит и котлов), чаще всего не учитывают.

Пусконаладочные работы и обратная засыпка

Пуско-наладочные работы выполняют до совершения обратной засыпки. Это необходимо для устранения совершенных промахов, протянуть соединения, установить защиту в местах соединения труб. После чего опрессовка. Ее проводят под давлением газа в 50 атм. После тестирования утечки, можно выполнять засыпку емкости. Все данные заносятся в специальный журнал. Качество проведения пусконаладочных работ прямо оказывает влияние на безопасность использования газгольдера. Завершающим этапом работ можно считать пробную эксплуатацию системы автономного газоснабжения. Организация, выполняющая монтаж предоставляет гарантию на выполненные работы.

В чем отличие газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%. Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

  • зимнюю;
  • летнюю.

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

  • подземные;
  • надземные.

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться. Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.
