Мобильный газгольдер: назначение, конструкция и особенности монтажа, требования к размещению

Что представляет собой газгольдер

Газгольдер — это емкость, которая позволяет хранить сжиженный газ, а также обеспечивать постоянное давление внутри конструкции. Может иметь горизонтальное или вертикальное исполнение. Стоит заметить, что такие устройства начали использоваться для оборудования автономного газоснабжения достаточно недавно, до этого их устанавливали только на производствах.

На сегодняшний день, газгольдеры можно легко устанавливать на дачных участках для автономной газификации жилых домов и коттеджей.

Изготавливается емкость для газа из высокопрочных материалов, что позволяет ему выдерживать давление. Кроме того, такие емкости устойчивы к коррозии и могут выдерживать минусовую температуру под землей. Эти качества обуславливают долговечность газгольдера.

Главные составляющие проекта газификации

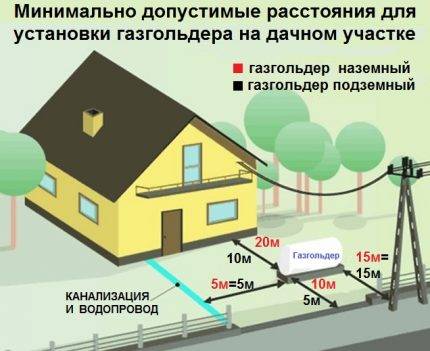

Не любое место на участке подходит для установки резервуара с пропан-бутаном. Чтобы все условия были соблюдены, он должен иметь соответствующие размеры. Главное, к резервуару нужен свободный подъезд, иначе становится невозможной его заправка и обслуживание.


При выборе места под газгольдер следует учесть, что автозаправщик имеет шланг длиной не более 24 м. В соответствии со СНИПом от периметра своего домовладения нужно отступить около 2,5 м, а если имеется источник водозабора, то нормой предусмотрено расстояние до него 5 м

Все коммуникации допустимо прокладывать только под землей. Сама емкость не должна находиться под проездом или другой дорогой.

Оптимальное расстояние от дороги до резервуара — 5 м. От построек хозяйственного предназначения на своем участке следует отступить минимум 8 м. До фундамента дома —10 м, а от дома соседа — 20 м. Табличка с заводскими данными должна находиться в поле зрения. Правила выбора места для расположения резервуара под газ приведены в статье, посвященной указанному вопросу.

Разрешатся, чтобы установленный резервуар возвышался над землей максимум на 0,6 м. Его обязательно нужно заземлить, а если на участке присутствуют статическое напряжение, необходимы меры по защите от электрохимической коррозии.

В плане автономная газификация состоит из резервуара, изготовленного и прошедшего все этапы испытаний в заводских условиях, регуляторов давления, защиты, газопровода. Защита представляет собой электроды из магния, находящейся на расстоянии около 0,35 м от емкости. Предназначение конденсатосборника — сбор жидкого бутана, который затем испаряется сам по себе.

Газопровод собирают из напорных полиэтиленовых труб. Прокладывают газопровод до ввода в дом, смонтированного из металлических труб и оснащенного запорным вентилем, и компенсатором сильфонного типа. Внутренний трубопровод укомплектовывают термозапорными клапанами.

Для погружения газгольдера подготавливают приямок, на дне которого устраивают подушку из песка и гравия. Далее, заливают монолитное основание высотой не менее 160 мм. Без этого агрегат могут выдавить из приямка грунтовые воды. Иногда резервуар сразу закрепляют на готовой железобетонной плите, а затем все вместе опускают в приямок.

После крепления резервуара покрывают специальной смазкой, предохраняющей металл от коррозии. Следующий этап — устройство анодно-катодной защиты. После этого укладывают газопровод, засыпают его и приямок грунтом.

Понятие газгольдера для частного дома

Газгольдер — это удобная и безопасная система для снабжения дома газом.

Обеспечить коттедж газом помогают специальные резервуары.

Предназначение

Не всегда возможно подсоединиться к центральной магистрали. Эту проблему решают газгольдеры — большие емкости для содержания сжиженного топлива под давлением.

Устройство

Газгольдер представляет собой резервуар из набора стальных листов, обработанных антикоррозионным укрепляющим составом. Общая толщина стенки хранилища составляет не менее 5,5-6 мм.

Учитывая необходимость заглубления емкости из-за климатических условий, подземная емкость снабжена длинной горловиной.

Регулировку давления газа осуществляет редуктор. К нему подсоединяется трубопровод для последующей подачи топлива в котел.

Устройство газгольдера для частного дома.

Учет давления и уровня газа производят приборы контроля, расположенные на крышке горловины или корпусе резервуара.

Кроме перечисленных общих элементов газгольдера, могут быть и другие составляющие в зависимости от марки и типа оборудования.

Принцип работы

Резервуар заполняют жидким газом на 85% от его общей емкости. Это делает специальный автотранспорт. Топливо сжижают для удобства транспортировки и хранения — ведь при переходе в жидкое состояние объем газа уменьшается в 600 раз.

Поскольку газгольдер заполняют газом на 85%, его верхняя незаполненная часть служит испарителем, в котором образуется газообразная фракция. Через редуктор, понижающий давление, топливо по трубам поступает к котлу.

Преимущества

С помощью газгольдера можно отапливать дом, нагревать воду и готовить еду. Газовый котел намного выгоднее электрического и тем более твердотопливного.

Использование хранилища отличается многими достоинствами:

  1. Автономность. Собственник этого оборудования не зависит от давления в магистральном трубопроводе, аварий и других обстоятельств.
  2. Экологичность. В процессе обогрева не производится никаких продуктов горения.
  3. Безопасность. Резервуар находится вне дома, поэтому даже утечка топлива не вызовет никаких последствий — газ просто развеется в воздухе.

Расчет объема газового хранилища

Газгольдеры для загородного дома или дачи различаются по вместимости и конфигурации. Выбирают резервуар исходя из расхода газа и функциональных особенностей емкостей в горизонтальном и вертикальном исполнении.

Для отопления дома, общая площадь которого достигает 200 м2, необходимо от 4 000 литров сжиженного газа на отопительный сезон. При этом:

  • Горизонтальный газгольдер для дачи или коттеджа должен иметь запас по объему в 15–20% от расчетного минимума расхода газа. Это связано с тем, что при опустошении бака на 2/3 производительность газа резко упадет и потребуется заправка емкости топливом.
  • Вертикальное хранилище подбирается с запасом около 10%, поскольку конструкция бака способствует поддержанию стабильного давления газа практически вплоть до полного опустошения.

Чтобы отопительная система работала эффективно, а хранилище не требовалось заправлять чаще одного раза в полгода-год, необходимо правильно подобрать объем бака, учитывая расход газа. Автономное газоснабжение требует профессионального расчета исходя из теплопотребления всех помещений дома, расхода газа различным оборудованием помимо котельного агрегата, которое устанавливают в домике. В их число входит газовая плита для приготовления пищи, бойлер прямого нагрева, который может использоваться в теплое время года при отключенном котле для приготовления горячей воды – это помогает оптимизировать расход газа.

Схема установки подземного газгольдера

Особенности отопления сжиженным газом

Владелец системы отопления на сжиженном газе вынужден следить, не заканчивается ли топливо в подключенной к котлу емкости. Эту особенность некоторые сочтут неудобством, но зато такая отопительная система может быть автономной и не зависеть от проблем с центральным газоснабжением. Нужно только регулярно производить замену газовых баллонов или сразу закачать достаточное количество газа в подземное хранилище.

Использование газовых баллонов в отоплении

Вариант отопления дома сжиженным газом в 50-литровых баллонах как нельзя лучше подходит для дачных домиков и небольших коттеджей. Чтобы не приходилось каждые два дня отключать пустой баллон и подключать на его место полный, можно объединить сразу несколько баллонов в батарею. Для этого используют арматуру GOK. Если домовладелец монтирует отопление на сжиженном газе своими руками, он вправе без проекта установить батарею не более чем из 3-х баллонов. На большее их количество потребуется проект.

Устанавливают газовые баллоны не в помещении, а в металлическом шкафу с внешней стороны дома. В зимнее время нередки случаи уменьшения подачи газа через редуктор из-за того, что частично замерзает содержащийся в баллонах конденсат.

Газгольдер для отопления дома

Использовать баллоны удобно, когда расход газа не слишком большой, а служба их доставки действует бесперебойно. В иных случаях рациональнее будет приобрести и установить газгольдер — большую подземную емкость для хранения СУГ, которую придется заправлять газом только 2–3 раза в год. Объем газгольдера может быть от 3 до 10 кубометров, его выбирают в соответствии с мощностью отопительной системы.

Подземный газгольдер разрешено размещать не ближе 10 м от жилого дома, а со стороны дороги к нему должен быть доступ для подъезда автомобиля-заправщика.

Выбор газгольдера для дачного участка

В зависимости от площади дачного участка, для европейской территории является применение подземных газгольдеров с вертикальным или горизонтальным расположением.

Преимущества подземных газгольдеров с горизонтальным расположением:

  • высокая производительность
  • большой объем заправки
  • не требуют дополнительных устройств для поддержания эффективного испарения

Применение такого типа газгольдеров оправдано при постоянном использовании больших объемов газового топлива.

Для небольшого же дачного домика (до 200 кв.м.) вполне достаточным будет смонтировать вертикальный газгольдер с подземным расположением.

Несмотря на относительно низкую производительность, такой тип устройств позволяет обойтись без использования дополнительных устройств поддержания постоянного давления в магистрали, а для увеличения объема заправки можно использовать несколько газгольдеров, присоединенных к одному редуктору.

Ниже приведен стандартный принцип расчета количества расхода газа для отопления дачного дома, площадью 50 кв.м:

  • среднемесячный расход газа составляет от 3 до 4 л на один м.кв. Площади
  • в течение 6 месяцев потребуется от 18 до 24 литров газа на единицу площади
  • общий объем составит, соответственно, от 900 до 1200 литров

При выборе газгольдера необходимо учитывать, что данные расчеты являются приблизительными, поэтому для обеспечения эффективной работы необходимо брать запас в 10-20% от объема (особенно касается горизонтально расположенных газгольдеров из-за особенностей конструкции).

Газгольдер для метана

Что такое газгольдер для природного газа на легковом прицепе?

Итак, мы предлагаем установка всего нужного оборудования, которое сделает ваш прицеп неподменным ассистентом в организации автономного отопления пригородного дома либо дачи природным газом. Типичная комплектация мобильного газгольдера на метане следующая: несколько резервуаров суммарной емкостью до л. для транспортировки и хранения сжатого природного газа (метана); ступенчатый редуктор; несущая рама для фиксации и транспортировки емкостей с СПГ; быстроразъемное соединение газгольдера с системой отопления дома, автоматом закрываемые при разъединении; заправочное устройство для заправки от пистолета колонки АГС. Мобильный газгольдер для СПГ оснащается также редуктором для регулировки выходного давления и манометрами. Все баллоны на автоприцепе снабжены своими своими вентилями с предохранительными клапанами, с помощью которых можно открыть либо перекрыть заправку либо расходование метана.

Примеры комплектации и цены газгольдера на авто прицепе

Тем, кто желал бы получить больше конкретики приведем пару примеров цены с учетом стоимости легкового прицепа. . Мобильный газгольдер для сжатого природного газа, состоящий из 4-х баллонов по л плюс 3-и баллона по 65 л, то есть включаюший всего 7 баллонов (размеры их различные — под различные схемы размещения на автоприцепе) с общим объемом — л на авто прицепе типа МЗСА – 39 ( «КОМПАКТ» — стоимость на г. ) обойдется обладателю за рублей ( без стоимости ПРИЦЕПА !

). . Аналогичный набор мобильного газгольдера на СПГ, но включающий 6-ть баллонов по л каждый будет иметь уже чуток наименьшую стоимость за счет наиболее обычный рамы и мало иной комплектации. Итоговая стоимость мобильного газгольдера будет порядка рублей (стоимость указана без стоимости ПРИЦЕПА !!! ). Количество баллонов ограничивается грузоподъемностью прицепа. Ежели у клиента уже имеется прицеп, то исходить нужно из его грузоподъемности и внутренних габаритов кузова прицепа. Грузоподъемность вычислять нужно с учетом веса баллонов + вес сжатого газа + крепежная арматура. Еще раз подчеркнем, что на установку мобильного газгольдера не требуется разрешительной документации и согласования в органах надзора. Регистрации в ГИБДД подлежит только прицепное шасси. Соблюдаются обыденные правила постановки на учёт транспортного средства, установленные для серийных авто прицепов. . Сейчас вы сможете приобрести у нас редуцирующий узел (сборка из пары редукторов) раздельно. Редуцирующий узел комфортен, к примеру, в далеких поездках на каре для питания газовой горелки, плитки, для дачи на прицепе, конвекторов и т.д., то есть для снабжения всех ваших газопотребляющих устройств.

Достоинства

Отметим основные преимущества мобильного газгольдера на прицепе:

  1. Вместительность. Сегодня выпускаются емкость объемом от 500 до 1000 литров.
  2. Заправлять газом просто. Осуществить процедуру можно на любой заправочной станции, однако для этого нужен автомобиль и прицеп.
  3. Подобное устройство является транспортабельным, благодаря этому качеству его запросто можно перевезти до заправки, вне зависимости от того, какое до нее расстояние. Однако есть одно условие — наличие автомобиля.
  4. Высокая производительность в зимний период времени. Прибор эффективен даже при сильных морозах, газ можно разогреть, причем это будет абсолютно безвредно для людей и окружающей среды. Большинство мобильных газгольдеров снабжены электроподогревом.
  5. Монтаж абсолютно безопасен, многие пользователи считают, что применения газа в помещение с установкой в 500 литров небезопасно. Однако стоит отметить, что производители учли этот факт и сделали оборудование абсолютно безопасным.

Материал и толщина стенок

Бытовые газгольдеры делают из стали, а ее марка и толщина зависит от производителя. Отечественные производители обычно используют низколегированную сталь 09Г2С и 17Г1С и наносят на емкости слой битума. Эксперты всегда рекомендуют проверять слой битумного покрытия газгольдера, чтобы на них не было никаких повреждений.

По ГОСТ 14249-89, на расчетное давление 1,8 Мпа, расчетная толщина стенки должна быть минимум 6-6,13 мм (для сосудов на днищах 1200-1250 мм.) И большинство отечественных производителей придерживаются этой нормы. Толщина стенок газгольдеров зарубежного производства составляет 4,5 -5,7 мм.

SLИнженер, пользователь FORUMHOUSE

Брать надо газгольдеры отечественного производства с толщиной стенки 8мм.

Но зарубежные газгольдеры сделаны из стали, качество которой выше.

RavenУчастник FORUMHOUSE, металловед

В Европе другой подход — хорошая сталь, которую толстой не имеет смысла делать, профессиональное покрытие наносится без воздуха и растворителей при высокой температуре.

Пользователи нашего портала покупали разные газгольдеры, есть те, кто не нарадуются на отечественные «из толстой стали», есть те, кто доволен «буржуйскими». Здесь выбор нужно делать, как при любой другой ответственной покупке – а газгольдер покупается на 20-40 лет – изучать форум, читать отзывы, спрашивать совета.

ХрюнчаМодератор FORUMHOUSE

Лично я после 3 лет изучения остановился на бочке импортного производства, она сделана из хорошей стали, да ещё и эпоксидкой покрыта.

Еще один момент – высокая горловина газгольдера, насколько она нужна? Эта конструктивная особенность делает газгольдер дороже на несколько десятков тысяч рублей.

BlehmanУчастник FORUMHOUSE

Высокая горловина кроме защиты от высокого УГВ позволяет обслуживать, а в далекой перспективе обследовать состояние газгольдера без его выкапывания, заглубить тело газгольдера на более комфортную для испарения СУГ глубину.

На практике эта разница в 30-50 см дает не так много, а обследовать состояние газгольдера можно и без нее. Здесь люди платят, скорее, за собственное спокойствие и уверенность в безопасности газового оборудования.

BaracudaMyNikУчастник FORUMHOUSE

Высокая горловина это моё спокойствие, плюс, как говорят, двойная сварка. Буду однозначно брать с высокой.

Монтаж оборудования: главные правила

Устанавливать газгольдер имеют право только специализированные газовые компании, имеющие лицензию на работы по монтажу такого оборудования. Они руководствуются правилами СНиП 42-01- 2002 в последней редакции и производят монтаж под ключ.

Подготовительные мероприятия

Перед установкой резервуара нужно определить место, где будет располагаться оборудование. Для этого лучше воспользоваться планом участка с указанием проложенных коммуникаций.

Этапы выполнения работ

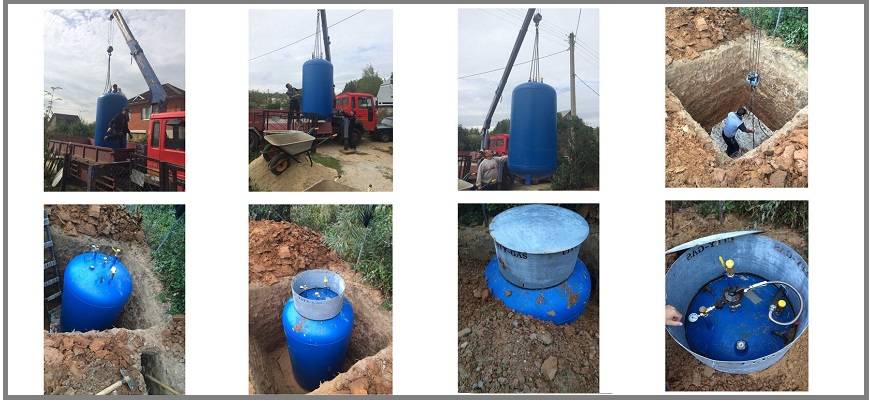

Установка подземного газгольдера производится в несколько этапов:

  1. Земляные работы. Разработка грунта производится на 0,5 м больше размеров резервуара, с учетом расположения емкости ниже 60 см от уровня земли. На дне котлована устраивают песчаную подушку.
  2. От котлована под наклоном 5° к уровню земли выкапывают траншеи для отводящего трубопровода.
  3. На песчаную подушку котлована укладывают бетонную плиту. Она должна учитывать расположение «лап». Каждая модель резервуара предполагает различное размещение опор.
  4. На бетонную плиту аккуратно опускают. Его «лапы» прикручивают винтами к крепежным элементам фундамента.
  5. Хранилище располагают строго горизонтально, во избежание ошибок уровнемера. Для соблюдения правильного положения дополнительно резервуар может закрепляться стропами.
  6. Прокладывают трубопровод, соединяющий с котельной.
  7. Подземный бак и траншеи засыпают песком и землей, оставляя горловину выступающей на 20-30 см над уровнем земли.

Технология установки подземного газгольдера на участке.

Заправка газгольдера

Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:

  • выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа;
  • подключаются магистрали и системы заправщика;
  • подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором;
  • система продувается сжатым воздухом, чтобы удалить остатки газа;
  • демонтируется оборудование газового заправщика.

Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:

  • колеса заправочной техники фиксируются специальными башмаками;
  • цистерна обязательно заземляется;
  • обслуживающий заправку персонал должен работать в специальной одежде;
  • заправочные работы в ночное время и при грозе запрещены;
  • оборудование должно находиться под постоянным контролем.

Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.

Как заправить газгольдер

Современные газовые хранилища заправляются от 1 до 3 раз в год в зависимости от емкости цистерны и расхода газовой смеси. Сам процесс заправки газгольдера можно условно разделить на 3 основных этапа.

Выбор сезона для заправки. Прежде всего нужно правильно выбрать время для проведения заправки. С февраля по июль использование газа в бытовых целях заметно снижается, что приводит к снижению как самой газовой смеси, так и ее доставки. Однако, следует помнить, что состав пропан-бутановой смеси в теплое и холодное время года может быть различным.

Если пик потребления приходится на холодное время года, целесообразно использовать «зимние» смеси которые лучше испаряются. Если пропан-бутановая смесь не используется для обеспечения работы отопительной системы, заправлять хранилище лучше летом.

Подготовка к заправке. Чтобы не столкнуться с прекращением подачи газа необходимо своевременно позаботиться о заправке газгольдера. Оптимальным вариантом будет заправка цистерны при наличии в ней 25-30% пропан-бутановой смеси.

Прежде чем приступить к заправке следует зафиксировать показания счетчика чтобы контролировать количество закачанной газовой смеси. Длительность заправки составляет от 30 до 60 мин, в зависимости от емкости цистерны. В это время категорически запрещается курить, пользоваться открытым огнем и любым другим способом нарушать правила техники пожарной безопасности, особенно вблизи заправочной горловины.

Заправка. При заправке цистерны необходимо неукоснительно соблюдать ряд правил, несоблюдение которых может вызвать различные аварии и привести к выходу из строя дорогостоящего оборудования:

  • заполнять емкость следует не более чем на 85%. Оставшиеся 15% объема используются для компенсации расширения газовой смеси;
  • производить заправку хранилища можно только утром или днем;
  • заправку должны производить не менее двух человек;
  • прежде чем приступить к заправке следует зафиксировать автоцистерну с помощью стояночного тормоза и деревянных упоров и необходимо заглушить двигатель;
  • перед началом заправки необходимо убедиться в надежности крепления сливного шланга. Для этих целей используются специальные хомуты, имеющиеся у заправщика или водителя автоцистерны. Применение подручных средств категорически запрещается;
  • к процессу заправки лица имеющие соответствующий уровень допуска и специальную экипировку;

Заправка газгольдера может осуществляться 4 различными методами:

  1. Самотеком;
  2. Методом увеличения давления в автоцистерне за счет применения компрессорной установки;
  3. Методом увеличения давления в автоцистерне за счет нагрева газовой смеси;
  4. Методом перекачки газовой смеси с помощью специального насоса.

Владелец участка должен тщательно контролировать работу операторов. При обнаружении каких-либо нарушений, процесс заправки необходимо немедленно нужно остановить.

Объединяем правила установки газгольдера в частном доме в систему

Модельный ряд стандартных бочек VPS с габаритными размерами

Обратите внимание: при увеличении объема диаметр сохраняется. Рассчитаем, как правильно установить газгольдер на примере VPS

Диаметр бочки всегда 1.25 м

Рассчитаем, как правильно установить газгольдер на примере VPS. Диаметр бочки всегда 1.25 м.

Если расположить резервуар боком вдоль забора с отступом 2 м, то край корпуса для отсчета сдвигается на 3.25 м. Владельца участка шириной до 20 м ждет неприятный сюрприз: при соблюдении всех правил на дом остается всего 3.75 м.

Газгольдер: схема установки

3.75 м — явно маловато для полноценного дома. А если коттедж уже готов, то на доступных 20 м выполнить монтаж по правилам не удастся. В этом случае могут подойти другие варианты автономной газификации:

  • монтаж емкости за домом (если хватает места по длине территории);
  • установка вертикальной модели (можно отодвинуть на максимальное расстояние по диагонали);
  • использование передвижных баллонных установок и мобильных газгольдеров (не привязаны к месту).

Дополнительные «отягчающие» условия установки газгольдера на дачном участке — до жилого дома соседей тоже должно быть 10 м. Поэтому когда в 3 м от забора стоит другой коттедж — необходимо отступить не на 2, а на 7 м.

Можно разделить требования на 2 группы

  1. Обязательные. Соблюдайте минимальные расстояния от жилых домов, дорог и коммуникаций, подземных полостей, общественных объектов, забора соседа.

Если при аварии выяснится, что правила не соблюдены — отвечать придется по всей строгости. Сосед или владельцы дороги, детской площадки, общественного здания и т. п. вызовут для проверки пожарных инспекторов.

  1. Необязательные. Носят рекомендательный характер. Не закапывайте емкость слишком далеко, чтобы можно было заправляться с дороги. Не проводите установку рядом с колодцем, зоной барбекю.

Сохраните доступ к емкости на случай ремонта. Не засаживайте поверхность деревьями и кустарником. Не заливайте бетоном и не стройте наверху сарай.

Кстати

Если хотите удобно разместить газгольдер без санкций, штрафов и суда, посоветуйтесь с инженером.

Разместить без рисков

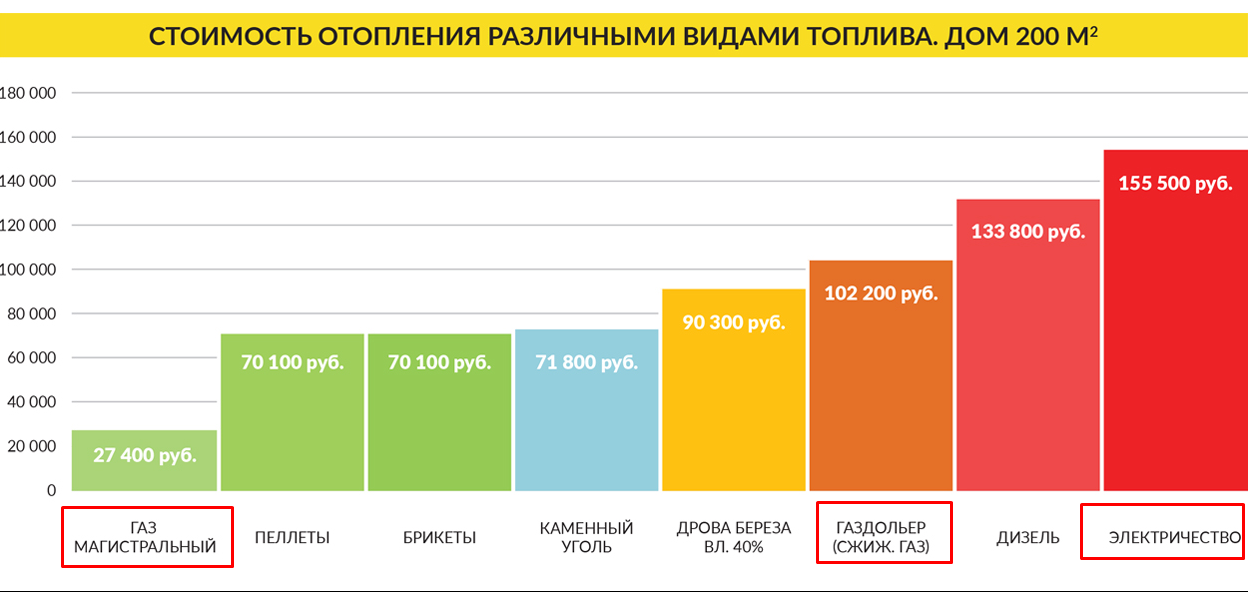

Сравнение экономических показателей

Выбирая между подключением к распределительным газовым сетям, установкой газгольдеров или электрическим отоплением учитывают:

  • стоимость необходимого оборудования и монтажных работ;
  • стоимость энергоносителей;
  • расходы на обслуживание и ремонт.

Самая низкая стоимость подключения у электричества. Достаточно установить 2–3 опоры, закупить СИП и подвесы для него. Весь материал, установка столбов и монтаж обойдётся в 15–20 тысяч рублей.

Стоимость подведения газа зависит от расстояния до уличной распределительной сети и может стоить от нескольких сотен тысяч рублей.

Газгольдеры на 2500 литров с полной установкой обходятся от 150 тыс. рублей в зависимости от фирмы производителя и региона.

Цена электричества зависит от региона, а также понижающих коэффициентов для сельской местности. Средний расход в зимнее время составляет 1 кВт/ч на 10 м² площади.

По энергоэффективности 1 кВт электроэнергии составляет 0,1 кг сжиженного газа.

В среднем 1 кВт стоит около 5 рублей, а 1 литр газа 24 рубля (0,1 кг 2,4), что примерно в 2 раза меньше.

Факторы влияющие на расход газа

Газгольлдер имеет вид объемного резервуара, который заполняется сжиженным углеводородным газом (СУГ). Это смесь двух газов — пропана и бутана.

Автономные схемы отопления с отбором газа из газгольдера и газовым котлом в системе стали современной альтернативой обогреву домов от твердотопливных или дизельных котлов

Хранение газа именно в таких резервуарах, с дальнейшим его использованием для отопления дома, может быть обусловлено следующими факторами:

  • отсутствие возможности врезки в магистральную газовую трубу или высокая стоимость такого подключения;
  • постоянные и нерешаемые газовыми службами проблемы с давлением газа в центральном трубопроводе.

Для нормального функционирования большинства газовых котлов давление газа в трубопроводе должно составлять не менее 35 мбар. Эта норма часто не выдерживается в магистральных газопроводах и составляет всего лишь от 8 до 22 мбар.

Для определения объема сжиженного газа в резервуаре существуют механические уровнемеры или более современные дистанционные системы телеметрии. Такое оборудование может поставляться в комплекте с резервуаром или приобретается отдельно. Усредненный среднесуточный расход газа можно определить и по разности показаний газового счетчика, при его наличии.

Но, более точный ответ на вопрос, на сколько газа в газгольдере хватит для отопления жилья, каков его расход и как свести к минимуму затраты на него, помогут математические расчеты. И это несмотря на то, что объективно такая калькуляция будет носить усредненный характер.

Топливо в независимом газоснабжении от газгольдера расходуется не только на отопление. Хоть и в значительно меньших объёмах, но оно затрачивается и на нагрев воды, работу газовой плиты и другие бытовые нужды

Следует учитывать, что на расход газа оказывают влияние следующие факторы:

  • климат региона и роза ветров;
  • квадратура дома, количество и степень теплоизоляции окон и дверей;
  • материал стен, кровли, фундамента и степень их утепления;
  • количество жильцов и режим их пребывания (постоянно или периодически);
  • технические характеристики котла, использование дополнительных газовых приборов и вспомогательного оборудования;
  • количество радиаторов отопления, наличие теплого пола.

Эти и другие условия делают расчет расхода топлива из газгольдера величиной относительной, которая основывается на средне принимаемых показателях.

Правила выбора газгольдера

Производители предлагают наземные, подземные и мобильные газгольдеры. Учитывая климатические условия в стране, загородный дом для постоянного проживания следует оснащать именно подземной емкостью. В наземной при отрицательных температурах процесс регазификации замедляется, что приводит к перебоям в работе котельного оборудования и газовых водонагревателей.

Существует возможность выбрать вертикальный или горизонтальный газгольдер. Первый вариант более предпочтителен для небольших по размеру загородных участков. Кроме того, такая компоновка отличается более равномерным процессом регазификации, в том числе и при снижении уровня сжиженного газа.

ВАЖНО! Следует отказаться от покупки резервуаров, уже бывших в эксплуатации. Рынок наводнен б/у газгольдерами, у которых восстановлено только наружное антикоррозийное покрытие. Внутренние стенки емкости обычно на 40–50% повреждены ржавчиной, которая активно развивается под воздействием конденсата сжиженного газа

Срок безопасной эксплуатации таких емкостей не превышает 2-3 лет

Внутренние стенки емкости обычно на 40–50% повреждены ржавчиной, которая активно развивается под воздействием конденсата сжиженного газа. Срок безопасной эксплуатации таких емкостей не превышает 2-3 лет.

Лучший вариант — покупка у проверенных поставщиков и производителей, оказывающих весь комплекс услуг по организации автономного газоснабжения. Такие компании помогут в разработке проекта, возьмут на себя доставку и монтаж газгольдера, обязательное периодическое техническое обслуживание оборудования и заправку сжиженным газом. Это позволит гарантировать безопасную эксплуатацию и более выгодные условия поставки топлива.

На участках с высоким уровнем грунтовых вод и предрасположенных к затоплению при сезонных паводках, необходимо устанавливать газгольдеры с максимально высокой горловиной. Это позволит предотвратить затопление редукционной группы и запорной арматуры.

Основной параметр выбора — объем резервуара. Подбирать следует так, чтобы уменьшить количество требуемых заправок. Экономия при покупке небольшого газгольдера приводит к существенному увеличению текущих расходов.

Следует учитывать, что емкость может быть заполнена только на 85% от общего объема. Расчет оптимальной вместительности основан на среднегодовом расходе газа на квадратный метр площади дома, он составляет 22–24 литра. Средние значения емкости для отопления дома в зависимости от площади следующие:

  • До 100 м2 — достаточно 2–3 тысяч кубометров.
  • До 150 м2 — необходимо 3,5–4,5 тысяч кубометров
  • До 200 м2 — потребуется 5–6 тысяч кубометров.
  • До 300 м2 — необходим резервуар не менее 8–9 тысяч кубометров.

В этом случае будет достаточно 1-2 заправок в год, что позволит сократить расходы на заправку.

Мобильные газгольдеры — временное решение

Это небольшой резервуар или система из нескольких газовых баллонов на автомобильном прицепе. Стандартный объем мобильного газгольдера — 600 л (или 3 баллона по 200 л). Полностью газовые резервуары не заливают. Реальное количество топлива находится в районе 500 л.

Использование конструкции цикличное и простое:

привозите устройство на АГЗС;

подключаете газгольдер или баллоны к системе отопления.

Газ закончился — все сначала. Из-за небольшого объема заправка занимает всего 20-30 минут.

Мобильные газгольдеры: одна емкость (в работе) и три баллона

Из чего состоит мобильный газгольдер

Защитная рама из оцинкованной стали.

Тентовая защита от осадков и солнечных лучей.

Емкость для газа (или несколько баллонов).

Контрольно-измерительные и предохранительные устройства.

Система подогрева газовой емкости.

Разборные соединения и гофрированные патрубки для подключения к потребителю.

Часто мобильные емкости оснащены системой подогрева. Она поддерживает температуру испарения смеси даже при минусе на улице.

Также система подогрева полезна, если на дне баллона осталась жидкая бутановая фракция. Ее можно подогреть и испарить перед летней заправкой.

Когда выручает передвижной вариант

Нужно дождаться магистрали. Решение отличное, если вы с года на год перейдете на природный газ. Покупаете газовый котел, перенастраиваете на сжиженный углеводородный газ (СУГ) и отапливаетесь из резервуара. Заправка нужна раз в месяц-два.

Необходимо быстро настроить отопление. Наполненный резервуар парой движений подключается к отопительной системе. Не нужно ничего копать на участке. Не нужны согласования и разрешения, как в случае с магистральным газом. Только регистрация автоприцепа в ГИБДД.

Нет постоянного места на участке. Газгольдер может находиться в гараже, подсобке или просто на улице. Емкость в транспортировочной раме просто стоит на прицепе или снимается с него с помощью лебедки.

Мобильным газгольдерам самое место на стройках и временных объектах. Также емкость незаменима при аварийных ситуациях. Прекрасный вариант для небольшой дачи с заправкой раз в 45 дней.

Минусы решения: заставит хозяина быть «мобильнее»

Нуждается в дополнительном присмотре. Газгольдер можно двигать вручную. Соответственно, его могут угнать. Поэтому некоторые производители предлагают снимать колеса во время работы устройства. Для душевного спокойствия вам придется чаще бывать на участке.

Требует частых заправок. Объем резервуаров маленький — всего 500-600 л. На дом площадью 100 кв. м понадобится в среднем 325 л СУГ в месяц. То есть нужно возить газгольдер на заправку практически каждый месяц.

В целом поездки за топливом утомительны из-за пробок. Хотя производители постарались сделать процедуру заправки максимально удобной. В общем, большому дому — большой газгольдер.

Рассчитайте сами

Дому 250 кв. м нужно 782 л СУГ в месяц. Это уже пара поездок за 30 дней для емкости 600 л.

Заправка превращается из терпимой необходимости в гнетущую обязанность. Это как наполнять ванну ковшиком.

Цена установки мобильного газгольдера для дома 100 кв. м

Многие умельцы собирают передвижные газгольдеры самостоятельно. Монтаж выходит дешевле. Мы считаем, что прилаживать к баллонам нанометр своими силами — плохая идея. Если вам нужен такой опыт экономии, можете поискать на форумах.

Сравним по деньгам установку у подрядчиков горизонтального газгольдера и мобильного варианта. На год нашему дому потребуется 3 800 л СУГ.

Мобильный газгольдер «АвтономГаз» с прицепом в комплекте.

Объем 600 л

Горизонтальный газгольдер «Реал-Инвест» с высокими патрубками.

Объем 4 600 л

245 000 рублей

Емкость, земляные работы, монтаж, доставка песка, вывоз грунта:

230 000 рублей

Заправка (отопление 12 месяцев)

Резервуар вмещает 510 л.

Заправка каждые 1.5 месяца.

Цена меняется каждый месяц от 13 до 24 руб./л.

71 400 рублей в год (по средней цене 20 руб./л)

Затраты на поездки на заправку

7 раз

Резервуар вмещает 3 910 л.

Заправка с доставкой — 1 раз в год.

Возможна покупка по майской цене — самой низкой.

54 700 рублей в год (по 14 руб./л)

Перенастройка газового котла на СУГ

12 000 рублей + комплект форсунок 8 000 рублей*

12 000 рублей + комплект форсунок 8 000 рублей

Подключение котла (соединение с запорной арматурой цокольного ввода) внутри помещения)

1 500 рублей

1 500 рублей

338 000 рублей

306 000 рублей

*Цена комплекта форсунок зависит от модели котла. В среднем это 2-9 тысяч.

Подытожим тему мобильных газгольдеров-прицепов таким аргументом, как «глас народа». И правда, довольно суетно получается при цене, сравнимой со стоимостью стационарного газгольдера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
