Регуляторы температуры для батарей отопления: выбор и установка терморегуляторов

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

  • застелите пол тряпками, поскольку возможно поступление воды из труб;
  • демонтируйте верхний шаровый кран или вышедший из строя старый клапан;
  • приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
  • при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
  • разберите разъемное соединение на клапане терморегулятора;
  • накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
  • соедините клапан и удлинитель;
  • закрутите удлинитель с американкой в пробку батареи;
  • смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

  • включите электронный блок на тестовую проверку;
  • на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;
  • установите дату, что требуется для нормальной работы устройства;
  • после подтверждения первичных настроек на экране должна появиться буква М;
  • при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;
  • накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
  • нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
  • нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Рейтинг терморегуляторов

Чтобы правильно выбрать терморегулятор, сначала определяются с его предназначением. То есть, для какого устройства, условий он предназначается. В рейтинг попали номинанты для обслуживания полов с подогревом, батарей отопительной системы жилища, инкубаторов с домашней птицей, холодильников, а также для аквариумов. При отборе специалистами оценивались следующие критерии:

  • Конфигурация прибора – механическая, программируемая, цифровая;
  • Датчик – встроенный, выносной;
  • Мощность – желательно выбирать с запасом;
  • Тип питания – от электросети, от батареек;
  • Метод установки – накладка, встраивание;
  • Дополнительный функционал – разные режимы, программирование, защита.

Лучшие экономичные обогреватели

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе очень похож по конструкции на обычный вентиль. Есть седло и запорный конус, открывающий / закрывающий просвет для протекания теплоносителя. Температура радиатора отопления регулируется количеством теплоносителя, проходящего через радиатор.

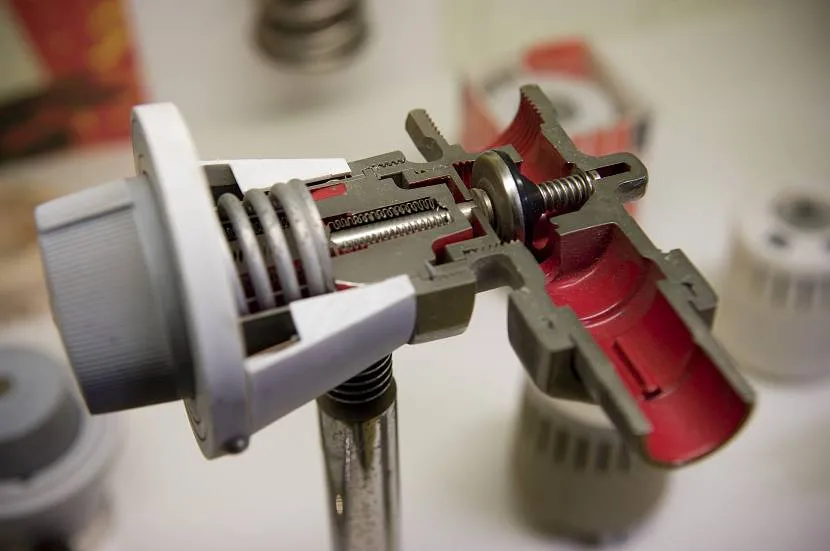

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку вентиля ставят разные. Гидравлическое сопротивление клапана на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем отопления с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но система будет функционировать.

На каждом клапане есть стрелка, указывающая направление движения теплоносителя. При монтаже направление потока должно идти строго по стрелке.

Из каких материалов

Изготавливают корпус вентиля из коррозионностойких металлов и дополнительно покрывают защитным слоем хрома. Есть клапана из:

  • бронзы (с никелевым и хромированным покрытием);
  • латуни (покрывают слоем никеля);
  • нержавеющей стали.

Корпуса обычно латунные или бронзовые с хромированным покрытием

Изделие из нержавеющей стали — лучший вариант. Она химически нейтральна, не вступает в реакции с другими металлами. Но стоят такие клапана дорого, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Качество сплава металла — важно, за ним тщательно следят известные производители. На корпусе должна присутствовать стрелка — направление потока, если ее нет — перед вами дешевое китайское изделие, которое лучше не покупать

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой клапан и угловой

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Обзор популярных моделей

Danfoss

  1. Комплект Danfoss Панда – комплект угловой/прямой, включающий: термостатический клапан, головки с датчиком жидкости. Клапан типа RA-N 15 (с участием предварительной настройки, не требует применения специальных инструментов для настройки) диаметром DN 15 (1/2″) максимальным рабочим давлением 10 бар, максимальной рабочей температурой 110 °C. Головка диаметром 1/2″.
  2. Данфосс Panda RAS-CK. Предназначен для установки 3/4″, присоединение к радиатору 1/2″. Запорный клапан RLV-S предлагает индивидуальное отключение каждого радиатора во время технического обслуживания, ремонта без влияния на остальные радиаторы в системе отопления. Клапаны термостатические с предварительной настройкой применяются в однотрубных, двухтрубных системах центрального отопления, обеспечивая оптимальное распределение воды в системе. Предварительная настройка обеспечивает точное получение номинального расхода, обеспечивая оптимальный баланс установки.
  3. Автоматический регулятор на батарею Danfoss Eco дает точный контроль температуры, стоимости отопления. Прибор является электронным программируемым термостатом, регулирующим работу радиаторов, разработан для применения в домах, квартирах, коммерческих объектах. Пользователь может легко выбрать одну из предварительно загруженных программ или индивидуально запрограммировать термостат, соответственно потребностям. Имеет режим для отдыхающих – на время отсутствия жильцов, термостат снижает температуру, восстанавливает тепловой комфорт к моменту возвращения домочадцев. Имеет функцию открытого окна, благодаря которой термостат выключается в момент обнаружения значительного снижения температуры, например, при проветривании комнаты.

Терморегулятор Invena

Комплект Invena. Комплект осевой, включает:

  • клапан, питающий и возвратный;
  • термостатическую головку (M30 x 1,5);
  • соединения (1/2″, 15 мм для установки из меди и 16 мм для PEX).

Предназначен для подключения радиатора в ванной. Максимальное рабочее давление: 10 бар.

Набор Herz

Комплект для радиатора с питанием сбоку. Включает:

  • клапан питания (1/2″);
  • обратный клапан (1/2″);
  • термостатическую головку (с резьбой M28 x 1,5);
  • соединения;
  • колпачок красного цвета.

Быть ли не быть терморегулятору в системе отопления?

Устанавливая систему отопления выбирая терморегуляторы для радиаторов руководствоваться необходимо тем, что их установка должна принести максимум удобств и защиты от поломок в системе отопления. Перепады температуры за окном зимой не должны отражаться на комфортных условиях в доме, стало тепло на улице – регуляторы температуры для батарей отопления понизят поток тепла, похолодало – повысят.

Существуют несколько компаний, производящих терморегуляторы и термостатические головки. Лучшими из всех признаются:

Датская компания «Данфосс».

Германская «Oventrop».

Каждая из них производит автоматические приборы для поддержания оптимальной температуры воздуха в помещениях. Прежде расскажем о датской компании Danfoss и особенностях радиаторных терморегуляторов, ею производимых.

Место установки

«Данфосс» является разработчиком конструкций радиаторных термостатов для любого вида систем отопления. Термостаты Danfoss врезаются перед батареей, на подающей тепло трубе. Могут быть поставлены в однотрубную или двухтрубную систему отопления в любом помещении различной этажности зданий.

Терморегуляторы Danfoss, так же, как и термостаты Oventrop, могут хорошо вписаться в любой вид интерьера, имеют удобные настройки и привлекательный дизайн. Терморегуляторы для радиаторов отопления специально настроены на суровые российские зимы, им не нужно профилактическое обслуживание, они имеют довольно длительный срок эксплуатации. Термостаты рассчитаны на поддержание температуры воздуха помещения от 6°С до 26°С. Задавая температурный режим, надо учитывать, что отклонение будет всего лишь на плюс один градус. Терморегуляторы для радиаторов распределяют нужное количество воды по всей отопительной системе.

https://youtube.com/watch?v=KVUqKJ_6Ei4

Снижая излишнее тепло в отопительной системе, терморегуляторы оптимизируют температурный режим в помещениях и позволяют экономить, например, в частных особняках, до 22% процентов тепловой энергии, сокращая при этом расход топлива, обеспечивая, таким образом, сохранение окружающей среды. Термостаты, проще говоря, окупают вложенные деньги много раз:

экономят расход топлива,

улучшают микроклимат,

ремонт производить нет необходимости.

Особенно почувствует разницу тот владелец дома, у которого отопительная система работает на солярке. Установив терморегуляторы для радиаторов отопления, за их счет хозяин получит экономию в десятки литров солярки. Для примера, затрачивая ранее по 55, он перейдет на 45 литров. Таким образом, пересчитав снижение расхода, получит кругленькую цифру экономии.

Игольчатый вентиль

Данное устройство обычно монтируют в системе теплоснабжения перед манометром. Вентиль плавно и эффективно изменяет поток теплоносителя, понемногу перекрывая его. Особенность конструкции этого устройства заключается в том, что ширина прохода в нем меньше в два раза.

Например, при установке дюймовых труб и такого же сечения игольчатого вентиля, его пропускная способность составит только ½ дюйма. В результате каждое вмонтированное в систему устройство снижает этот параметр. Несколько изделий, установленных последовательно, к примеру, в однотрубной конструкции, приводят к тому, что последние приборы будут чуть теплыми или станут холодными.

Поскольку проход сильно сужается, игольчатое устройство не рекомендуется устанавливать при решении проблемы, связанной с тем, как регулировать температуру батареи, поскольку ее теплоотдача сильно понижается.

Увеличить ее можно следующим образом:

  • сняв вентиль;
  • увеличив количество секций вдвое;
  • поставив устройство, у которого в два раза больше соединительные муфты.

Какой терморегулятор лучше купить

Любой из представленных номинантов регулятор температуры является элементом безопасности и защиты бытовой техники. А значит, вопрос выбора более чем актуальный. Критерии, по которым можно купить хороший терморегулятор уже были названы, а после сравнения лучших моделей экспертами были сделаны следующие выводы:

  • Бренд с лучшей репутацией и качественной техподдержкой — DEVIreg Smart;
  • Лучшая автоматизация с дистанционным управлением — Теплолюкс MCS 350;
  • Самый долгий срок службы, заявленный производителем — Valtec угловой ½;
  • Премиальное качество, популярный производитель — Ranco К-50 (0,8) L3392;
  • Самообучение, лучший набор функций, защищенность — Terneo EG.

Какой из представленных вариантов приобретать – решение сугубо индивидуальное. Многое зависит от бюджета, предназначения, личных принципов оценки каждого потенциального пользователя. Обзор поможет сузить круг поиска самого хорошего термостата для бытовой, климатической техники.

Устройство и назначение сильфона

Достоинством сильфонных термоголовок является их полная автономность, без дополнительного питания. Они работают в автоматическом режиме без вмешательства человека, круглые сутки всю зиму. Достаточно вначале отрегулировать на заданные параметры.

Работа сильфона базируется на первом законе термодинамики – расширение жидких сред в горячем состоянии.

Небольшой пружинящий цилиндр, заполненный жидкостью или газом (температурный агент) с высоким коэффициентом расширения. В качестве жидкости употребляют парафин, имеющий низкую температуру плавления.

Нагреваясь, он сильно увеличивает объем и подпирает шток, который толкает клапан, закрывающий проход. Сечение прохода сужается и перестаёт пропускать теплоноситель. Секция не получает достаточно тепла и остывает до заданной нормы, а с ним и температурный агент. Охлаждаясь жидкость принимает начальный объем, а шток поднимается, открывая доступ горячей воде, поступающей в систему. Цикл возвращается к началу и повторяется.


Конструкция терморегулятора с сильфоном Источник wikimedia.org

Газовый температурный агент разогревается на порядок быстрее, но производство подобных сильфонов стоит дороже, соответственно и термостат для радиаторов отопления будет дорогим.

Конструкция регуляторов температуры на радиаторах отопления

Конструктивные особенности приборов различаются от системы отопления. Так, выделяют варианты для однотрубных и двутрубных систем.

При этом все термостаты механические оснащены чувствительной головкой и особым клапаном, которые функционируют между собой без дополнительной затраты энергии, так как связь идет на автоматическом уровне.

Конструкция механического прибора

В термическую головку входит привод, регулятор и сам жидкостный элемент (газовый или упругий). А также в конструкцию входит термоэлемент (сильфон) — устройство, которое сделано в форме цилиндра, а стенки с внутренней стороны у него гофрированные. Этот цилиндр заполняется рабочей средой и реагирует на смену температурного режима.

Когда температура повышается, сильфон увеличивается в размерах, а шток закрывает поток носителя тепла. При снижении температуры протекают противоположные процессы.

Электрический термостат в комплектации будет иметь дополнительные датчики и систему программирования, которая и позволяет устанавливать определенные температурные режимы.

Монтаж прибора

Процесс монтажа оборудования несложный, но если вы самостоятельно не хотите его проводить, всегда можно обратиться к профессионалам.

Правильное положение прибора

Инструкция:

  • Отсоедините батарею от системы. Для этого перекройте шаровый кран или запирающий вентиль. Затем слейте воду из батареи, продуйте радиатор.
  • Снимите адаптер. Перед этим постелите на пол много тряпок, впитывающих жидкость. Закрепите корпус клапана разводным ключом, а вторым снимите гайку с трубы адаптера. Следом снимите адаптер с корпуса прибора.

Место для установки

  • Установка адаптера. Накрутите накидную гайку и воротник. При этом предварительно отчистите резьбу, и обернуть ее запорной лентой. Оборачивать следует по часовой стрелке, делая 3–5 раз, затем, разгладьте ленту. Соберите вместе адаптер, радиатор и угловые гайки.
  • Смонтируйте новый воротник. Устанавливаете воротник и глухую гайку на трубу. Все действия выполняются отверткой.
  • Монтаж терморегулятора. По направлениям стрелок закрепите прибор. Затените гайку между регулятором и клапаном, фиксация происходит разводным ключом. Одновременно закрутите гайку. Все действия делайте аккуратно. После установки, убедитесь в прочности крепления.
  • Заполните батарею водой.

Фиксация терморегулятора
