Термоголовка для радиатора отопления: устройство, функционирование + порядок монтажа

Функции термоголовки

Назначение таковой: снимать показания температуры воздуха в помещении и задавать программу действия регулятору. Настройка предельных нормативов происходит вручную, а потом уже автоматически передаётся на клапан.

Виды термостатических головок:

С ручной настройкой.

Поворачивая регулятор в одну или другую сторону, снижают или повышают пропускную способность зазора. Такие уникумы можно встретить на старых чугунных представителях прошлого века. Эффективность подобной настройки снижается постоянной необходимостью подкручивать вентиль, открывая или закрывая струю горячей воды. В принципе головка мало отличается от простого сантехнического вентиля.

Правила монтажа и эксплуатации

Монтаж термовентиля не очень сложен, но требует соблюдения определенных правил. Эта работа легко выполнима своими руками.

Необходимые инструменты и материалы

Для установки современной запорно-регулирующей трубной арматуры достаточно двух разводных ключей подходящего диаметра, ленты ФУМ. Некоторые используют льняную или джутовую прядь и смазку. Понадобится еще накидная гайка-американка.

Ход работ

Перед началом работ следует слить теплоноситель из системы отопления. На время монтажа термоголовка скручивается с вентиля, шток прикрывается специальным колпачком, предохраняющим от механических повреждений. К батарее вентиль крепится с помощью патрубка с накидной гайкой, к системе (радиаторному крану) – с помощью отдельной накидной гайки. Клапан устанавливается в соответствии со стрелкой на корпусе, показывающей направление тока воды.

Резьбовое соединение уплотняется лентой ФУМ. Клапан располагают таким образом, чтобы регулирующая головка располагалась горизонтально – так она не перегревается. Для механической и головки с выносным датчиком расположение значения не имеет.

Каждое резьбовое соединение сначала скручивают вручную, затем затягивают ключом на 1-1¼ оборота. При затягивании второй резьбы первую фиксируют ключом – чтобы вентиль не изменил положения относительно радиатора.

Схема подключения термоклапана предусматривает горизонтальное расположение термоголовки. В последний момент перед настройкой закрепляют (в соответствии с инструкцией) головку на клапане. Некоторые закрепляются одним нажатием (Danfoss), некоторые прикручиваются с помощью накидной гайки.

Регулировка работы прибора

При включении регулятор выставляют на минимум, заполняют систему. В части комнаты, в которой жильцы находятся чаще всего, устанавливают термометр. Примерно через час-два проверяют температуру в комнате, если нужно – переключают термоклапан на большее значение. Так повторяют до тех пор, пока температура в комнате не установится в комфортных значениях. В дальнейшем обычно регулятор не трогают.

Электронные приборы программируют в соответствии с инструкцией.

На что обратить внимание при выборе терморегулятора

При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:

Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы

В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им

Способ исполнения. Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях. Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двух трубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.

Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально. Не стремитесь устанавливать терморегуляторы на все батареи. Для обеспечения нормальной регулировки в каждом помещении стоит оснастить устройствами не более 50% отопительных приборов: 1 из 2-х, 2 из 3-х и так далее.

Отличие газовых и жидкостных приборов Важный критерий выбора устройства – тип внутреннего наполнителя

При покупке стоит обратить внимание на следующие моменты:. Модели на газе отличаются длительным, около 20 лет, сроком службы

Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника

Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

  • для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
  • для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Устройство и назначение сильфона

Достоинством сильфонных термоголовок является их полная автономность, без дополнительного питания. Они работают в автоматическом режиме без вмешательства человека, круглые сутки всю зиму. Достаточно вначале отрегулировать на заданные параметры.

Работа сильфона базируется на первом законе термодинамики – расширение жидких сред в горячем состоянии.

Небольшой пружинящий цилиндр, заполненный жидкостью или газом (температурный агент) с высоким коэффициентом расширения. В качестве жидкости употребляют парафин, имеющий низкую температуру плавления.

Нагреваясь, он сильно увеличивает объем и подпирает шток, который толкает клапан, закрывающий проход. Сечение прохода сужается и перестаёт пропускать теплоноситель. Секция не получает достаточно тепла и остывает до заданной нормы, а с ним и температурный агент. Охлаждаясь жидкость принимает начальный объем, а шток поднимается, открывая доступ горячей воде, поступающей в систему. Цикл возвращается к началу и повторяется.

Конструкция терморегулятора с сильфоном Источник wikimedia.org

Газовый температурный агент разогревается на порядок быстрее, но производство подобных сильфонов стоит дороже, соответственно и термостат для радиаторов отопления будет дорогим.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

голоса

Рейтинг статьи

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Что это такое и для чего он нужен

Термоклапан (термовентиль, термоголовка) – разновидность трубопроводной арматуры, с помощью которого регулируется температура теплоносителя в отопительном приборе. Регулятор для радиатора – компактное устройство, которое в автоматическом режиме регулирует температуру подаваемой воды в отдельный радиатор.

Назначение и область применения

Термоклапан служит для регулировки температуры в каждом отдельном радиаторе. Фактически для охлаждения теплоносителя, поступающего в радиатор. Термоклапан выступает в роли своеобразного балансировочного клапана для каждой батареи. Уменьшение температуры воды в радиаторе уменьшает нагрев радиатора, помещения и экономит топливо. В некоторых случаях температуру ограничивают, чтобы нельзя было обжечься о радиатор (в детских, например).

Особо стоит сказать о применении терморегуляторов в системах теплого пола. Рабочая температура воды в таких системах отопления не должна превышать 50 °С, поэтому в систему теплого пола обычно подают смесь остывшего теплоносителя из трубопровода обратки и горячей воды от отопительного котла.

В частных домах термоклапан экономит расходы на отопление, особенно если часть помещений не используется каждодневно.

В многоквартирных домах регуляторы с термоголовкой актуальны, если отопление часто бывает избыточным и в квартире становится жарко. Если топят слабо, никакие регуляторы батареи не подогреют, а могут только ухудшить ситуацию. Так что перед установкой термоголовок стоит подумать – а часто ли у вас дома бывает жара?

В любом случае установка термовентилей в квартире на счета за отопление не влияет, а отрегулировать кратковременный избыточный нагрев батарей можно, накрыв их одеялом или загородив толстым упаковочным картоном (как вариант – открыв форточки и устроив сквозняк). Установка регуляторов – это финансовые растраты и лишнее резьбовое соединение – дополнительное место возможной протечки.

Характеристики

Термоклапаны характеризуются диапазоном рабочих температур, способом регулирования (ручной или автоматический), рабочей средой в сильфоне, диаметром условного прохода (от этого зависит величина гидравлических потерь на вентиле), формой и способом установки. И дизайном – возможны варианты, иногда очень интересные.

Из каких материалов изготавливают

Терморегуляторы для радиаторов отопления изготавливают из нержавеющей стали, бронзы и латуни. Эти материалы прочны, долговечны, устойчивы к коррозии. Практически все изделия, продающиеся в продаже, изготовлены из латуни или латуни с покрытием (из хрома, никеля или МХ смеси). Рукоятки выполняются из пластмасс. Чугун и углеродистую «черную» сталь не используют, медь слишком мягкая для запорно-регулирующей арматуры.

Конструкция термоголовки и принцип ее работы

В конструкцию входит два основных элемента – термоклапан и термостат. Работают они следующим образом:

  1. Сильфон заполняется летучим паром или жидкостью и находится под постоянным давлением.
  2. Величина давления всегда соответствует величине нагрева наполнителя, а регулировка осуществляется за счет того, что пружина в сильфоне сжата с определенной силой.
  3. Когда температура окружающего воздуха поднимается, часть наполнителя испаряется, что приводит к увеличению давления внутри термоголовки.
  4. Пружина разжимается, сильфон увеличивается, что приводит к движению золотника в клапане в сторону закрытия просвета трубы, – это не дает теплоносителю попадать в радиатор в слишком большом количестве.
  5. Это происходит до тех пор, пока не восстановится равновесие системы.
  6. Если температура воздуха падает, пар в сильфоне конденсируется, давление уменьшается, сильфон становится меньше.
  7. Уменьшенный сильфон воздействует на золотник таким образом, чтобы тот начал открывать проход для воды, пока радиатор не прогреется до нужной температуры.

Наполнитель сильфона расположен на максимальном отдалении от нагреваемой водой части устройства, поэтому воздействия горячей воды на датчик не происходит.

На него может действовать нагретый воздух, испускаемый самим радиатором. Чтобы этого избежать, термоголовка для радиатора должна быть установлена в горизонтальном положении.

Разновидности термостатов

Термоголовка для отопительных радиаторов может иметь один из двух видов термостата:

  • автоматический;
  • ручной.

Принцип балансировки системы отопления с помощью ручного термостата прост: поворот вентиля приводит к тому, что шток клапана сдвигается с места, изменяя просвет трубы в соответствии с выбранным значением температуры. Эффективность прибора в таком случае несколько ниже, а ручка клапана может со временем выйти из строя из-за частого механического воздействия.

В конструкцию автоматического регулятора входит сильфон. Часто такие термоголовки оснащаются цифровыми датчиками и дисплеями, что делает процесс настройки температуры совсем простым.

Конструкция клапана

Термостат нужен для регулировки температуры ручным или автоматическим способом. Вторая основная деталь термоголовки – клапан – нужна для того, чтобы напрямую воздействовать на поток теплоносителя, регулируя диаметр просвета подающей трубы. Клапан может устанавливаться на прямом или угловом участке контура и выполняется по одному из двух стандартов: RTD-G или RTD-N. Выбор конкретного вида устройства основывается на типе схемы отопления, а стандарт подбирается исходя из диаметра трубы подводящего контура.

RTD-G может пропускать через себя большее количество теплоносителя и рассчитан на следующие ситуации:

  • однотрубные системы отопления;
  • многоэтажные дома;
  • частные дома с двухтрубной системой с естественной циркуляцией.

Однотрубные системы должны оборудоваться байпасами в обязательном порядке, если радиаторы оснащаются терморегуляторами.

RTD-N подходит для:

  • домов с принудительной циркуляцией теплоносителя в контурах обогрева;
  • многоэтажных новостроек с двухтрубным отоплением.

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

  • самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
  • съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Принцип работы клапана

Клапан с термоголовкой предназначен для поддержания заданной температуры в автономном режиме. Устройство работает по принципу сжатия-расширения газа или жидкости в зависимости от окружающей среды. Терморегулятор может быть встроенным или размещаться дистанционно.

Термостатический клапан имеет сильфон – гофрированную подвижную емкость, которая наполнена термочувствительным агентом. При нагревании окружающего воздуха агент увеличивается в объеме и давит на запорный конус клапана, инициируя его закрытие. При остывании происходит обратный процесс – агент охлаждается, сильфон уменьшается в объеме и клапан открывается.

Различают газовые и жидкостные сильфоны. Газовые агенты более чувствительны к изменению окружающей среды, но дороже и сложнее в производстве. Жидкостные менее чувствительны, но более дешевы. Разница в точности регулировки температуры составляет около 0,5 градуса, что не является существенным.

Виды

Термостатическая головка радиатора доступна в трех популярных типах. Выбор конкретного продукта будет продиктован требованиями покупателя и условиями установки.

1.Термостатический клапан с прямой головкой. Популярный термостатический контроллер с универсальными возможностями использования. Вертикально расположенная головка радиатора не заметна и не занимает много места. Уместен в местах, где нет сквозняков. Вертикальная термостатическая головка не является лучшим решением. Оставаясь в тесном углублении, датчик быстро реагирует на повышенную температуру от радиатора, которая не соответствует реальной температуре в помещении.

2.Угловая термоголовка. Используется для обвязки труб «со стены». Головка расположена горизонтально относительно стены, благодаря чему не подвержена влиянию тепла от арматуры системы отопления. Более точно поддерживает заданную температуру в помещении.

3.Термостатическая головка с выносным датчиком — это радиаторная головка, с датчиком расположенным в высокой точке помещения. Обеспечивает равномерное распределение температуры в помещениях и отличается высокой эффективностью. Данный термостатический контроллер часто устанавливается на лестничных клетках или в общественных зданиях. Предложения по продаже включают ручку радиатора с антивандальным корпусом. Это популярная термоголовка с повышенной устойчивостью к повреждениям или кражам.

Термоголовка с выносным датчиком

По способу работы контроллера разделяют:

  • Механические термоголовки. Принцип действия описан выше. Обладают базовой функцией терморегулятора. Преимущества — простота работы и низкая цена.
  • Электронные головки — более сложное устройство, позволяющая эффективно контролировать температуру. Предложение на рынке включает в себя различные электронные головки. Они отличаются от механических повышенной скоростью и точностью работы, а также возможностью программирования различных сценариев работы. Являются намного более энергоэффективными. При их использовании экономия на отоплении достигает 40%. Электронные головки обеспечивают высокий комфорт. Единственным недостатком этого решения являются высокая стоимость.

Преимущества и недостатки

Преимущества использования термоклапанов для радиаторов отопления:

  1. Возможность автоматически регулировать нагрев помещения и создавать комфортные условия для жильцов дома.
  2. Возможность настраивать степень нагрева радиатора.
  3. Снижение температуры в неиспользуемых помещениях до минимальных положительных значений.

Самые значительные достоинства термокранов – возможность экономии топлива. Они ограничивают нагрев помещений и дают возможность минимально обогревать неиспользуемые помещения. Применение регулирования отопления в частном доме экономит примерно 20% топлива, при консервации второго этажа или части комнат – еще больше (например, спальни, гостевые комнаты, сауны, кинозалы, биллиардные, тренажерные залы и т.д.). Даже отключение отопления в одной комнате на пять дней в неделю (в «спальне студента») дает заметную экономию. Но не стоит думать, что одна неотапливаемая комната выстудит весь дом – при закрытых дверях температура в одной комнате не опускается ниже +10 °С.

Любая система отопления, даже рассчитанная опытным конструктором-сантехником, не идеальна. Вероятность не совсем равномерного нагрева комнат возможна – для компенсации неравномерного прогрева также пользуются термоклапанами. Используют их и для понижения температуры в буферных зонах, не требующих постоянного нагрева в 20 °С (в кладовых, котельных, тамбурах, прихожих, верандах). Нередко рачительные хозяева увеличивают обогрев ванных только перед вечерним купанием семьи и особенно детей, а в остальное время поддерживают приемлемые 20…21 °С.

В достаточно сложных и затратных системах «умный дом» вообще программируют отопление таким образом, чтобы температура в доме снижалась днем, когда семья разбегается на работу-учебу-детский сад, и повышалась вечером, когда все в сборе. В такой системе плюсы от использования термоклапанов увеличиваются до максимума, а минусы почти незаметны.

Недостатки применения регуляторов – некоторое усложнение монтажа, небольшое увеличение гидравлического сопротивления. Дополнительное резьбовое сопротивление увеличивает возможность протечки. Кроме этого, термоклапаны нуждаются в обслуживании – они засоряются, и иногда (в частном доме раз в несколько лет, в квартире – ежегодно) их необходимо снимать и прочищать.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

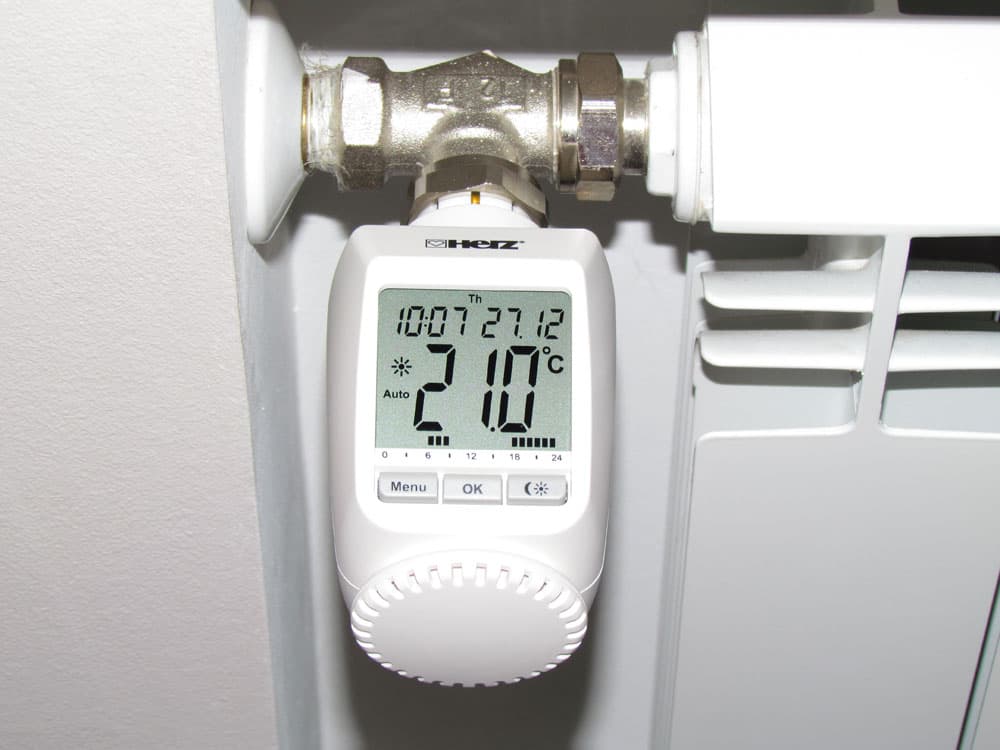

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Принцип работы

Термоголовка набирает популярность в системах отопления. Каков принцип его работы? Чтобы ответить на этот вопрос, необходимо сначала определить наиболее важные элементы продукта. Термостатическая головка имеет специальный датчик с сильфоном и головкой штока.

Внутри термостатической головки для радиатора находится пружинящий сильфон, заполненный жидкостью с высоким тепловым расширением, реагирующей на изменения температуры окружающей среды. При повышении температуры в помещении, увеличивается давление и объем жидкости внутри сильфона, что вызывает давление на толкатель головки. Усилие давления достаточно велико, чтобы преодолеть сопротивление пружины и заставить клапан закрыться. В момент, когда температура в помещении снижается, давление и объем жидкости в сильфоне уменьшаются. Давление на пружину уменьшается. Это открывает термостатический клапан, увеличивает расход воды в радиаторе и повышает температуру в помещении. Термоголовка радиатора иногда комплектуется датчиками температуры воды или газа. Принцип действия одинаков в обоих случаях. Термостатический клапан с датчиком воды более популярен и имеет универсальные возможности применения.

Таким образом радиатор не потребляет больше требуемой воды для поддержания тепла и достижения указанного вами параметра, а значит потребление воды снижается. Процесс регулирование продолжается до тех пор, пока баланс температуры между комнатной и температурой радиатора не будет достигнут. Реагирующий элемент находится на максимальном расстоянии от радиатора, предусмотренного конструкции терморегулятора. Таким образом исключается искажение восприятия температуры, регистрируется температура только в помещении. Располагать термоголовку стоит в горизонтальном положении. Существуют механические и электронные варианты исполнения. На ее работу могут влиять сквозняки, солнечный свет, наличие других источников тепла или холода, температура на улице, поэтому при установке нужно учитывать все эти факторы. Термоголовку лучше прятать под подоконником вдали от холодильника, плиты.
