Как отрегулировать датчик движения для освещения

Как уйти от ложных срабатываний

В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей). При отстройке чувствительности от мелких объектов угловые размеры светового пятна могут быть достаточными для ложного включения, если животные будут находиться в непосредственной близости от детектора. Поэтому надо устанавливать датчик в таких местах, где появление животных исключено. Также несанкционированные срабатывания могут быть вызваны:

  • разрядом элемента питания у беспроводных сенсоров;
  • плохими контактами в соединительной линии от детектора до исполнительного модуля;
  • неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.

Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.


Летающие насекомые как причина ложных сигналов.

Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации. Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.

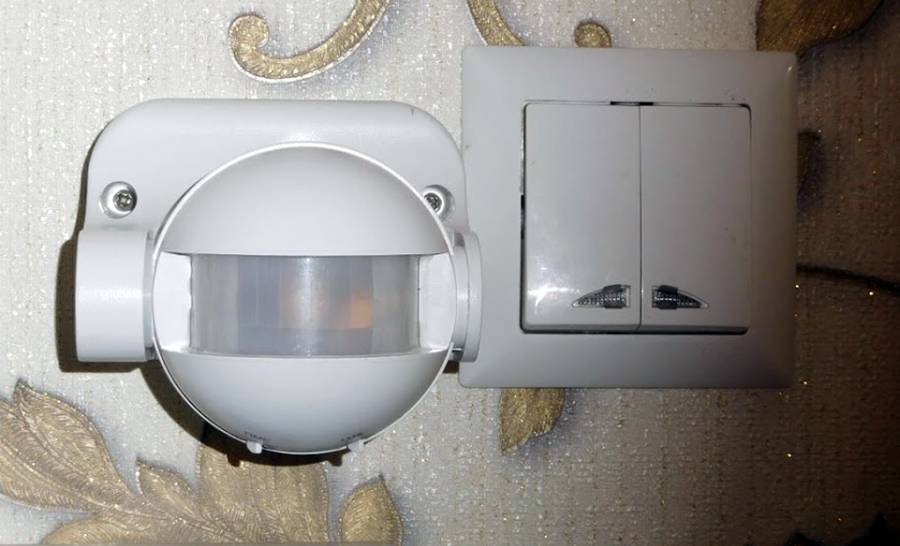

Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.

Высота монтажа датчика – 1,2-2 м Источник stroy-podskazka.ru

Сам прибор нужно установить на стену на высоте 1,2-2,0 м

Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок

И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор

Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами

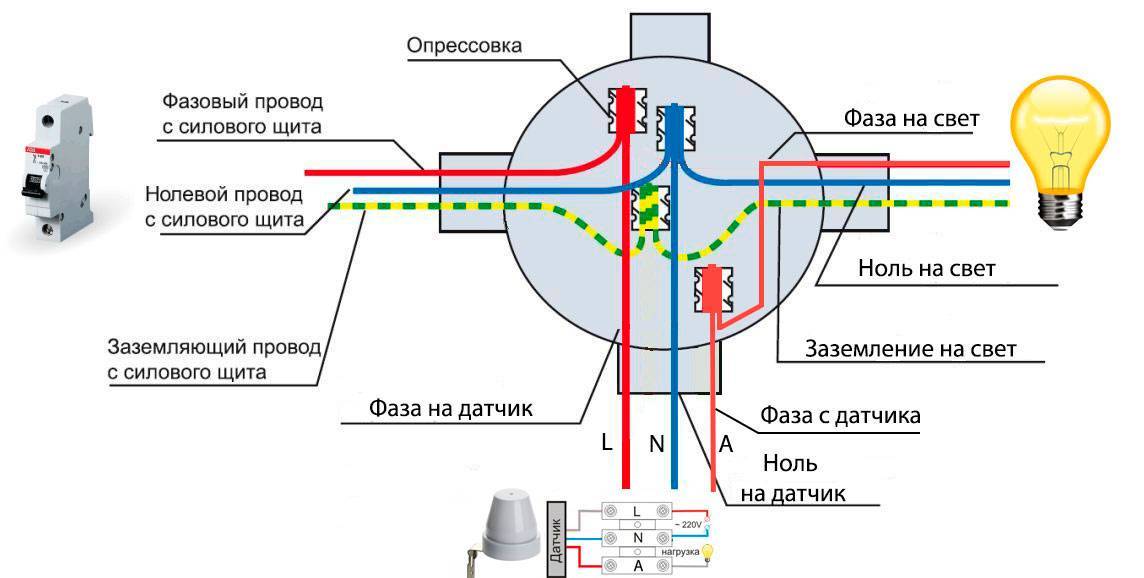

Итак, в распредкоробку должны войти сразу три кабеля:

  • от автомата;
  • от светильника;
  • от датчика.

На светильник выводится трёхфазный кабель.

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

  • автомат-датчик;
  • датчик-светильник.

Схема подключения двухпроводного датчика движения Источник dompokrov.ru Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

  1. Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
  2. Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
  3. Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

  • простота монтажа и настройки;
  • есть возможность включать свет вручную;
  • высокая универсальность изделия.

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Правила настройки датчика движения Источник pp.userapi.com

Критерии выбора

Самый важный критерий выбора датчика — угол обзора

Чтобы выбрать подходящую модель, необходимо принять во внимание рекомендации:

  • Место установки. От этого зависит требуемый класс защиты IP. На улице, где датчик подвержен влиянию воды и пыли, предпочтительнее устройства со степенью защиты IP65. Детектор, установленный под навесом, может иметь класс защиты IP44, а для помещений вполне подходят датчики с более низкой степенью защиты.
  • Тип датчика. Поскольку приборы отличаются по способу обнаружения движущихся объектов, необходимо определить, какая именно разновидность подходит в конкретном случае. Например, для дома лучше приобретать ИК датчики, для систем сигнализации – микроволновые, для подъездов – ультразвуковые.
  • Угол обзора. Зависит от количества входов в помещение. Если их 2–3, наилучшим образом себя проявит детектор движения с углом обзора 360°. Если свет должен включаться при проходе через один участок помещения, можно обойтись прибором с углом обзора 180°. Для этого необходимо направить его в нужную сторону.
  • Мощность. Детектор подбирается с учетом мощности светильников. Мощность датчика должна быть немного больше.
  • Радиус действия. Большое значение имеет радиус обнаружения или максимальное расстояние до объекта, на которое реагирует детектор. Если помещение небольшое, достаточно датчика с минимальным радиусом обнаружения. При подборе детектора для уличного освещения нужно подойти к определению этого параметра более ответственно.
  • Наличие фотореле. Благодаря фотореле, освещение будет включаться только когда это нужно – при недостаточном уровне освещенности.
  • Защита от животных. Эта функция необходима, чтобы при наличии домашних питомцев, например собаки, датчик не реагировал на их движение.

Последний аспект – производитель. Не рекомендуется покупать датчики по подозрительно низкой цене, от неизвестных производителей.

Настройка параметров

Рекомендуемое размещение датчиков движения Экономия электроэнергии – одна из главных причин, по которой важно правильно настроить датчик света. Если корректно включить все регуляторы, можно сэкономить до 50% данного ресурса

На последних моделях ДД обычно размещены регуляторы Time — период задержки, после которого блок управления выключает датчик; Sens — чувствительность — определяет, при каком возмущении пространства срабатывает ДД); Lux — порог освещения.

Угол установки


Регулировка датчика движения начинается с выбора угла наклона В помещении чаще всего прибор помещают в угловом секторе возле самой высокой точки. Такое положение позволяет эффективнее всего обслуживать площадь, где происходит наиболее интенсивное движение. При установке в подъезде или в помещении, куда можно попасть из нескольких соседних, ДД направляют туда, где он сможет покрыть максимальную площадь, чтобы при возникновении в поле зрения живого существа сработало оповещение.

Чувствительность


Из-за неправильной настройки параметров SENS, LUX и TIME освещение может и не гаснуть Чтобы использование прибора принесло наибольший КПД, пользователю надо знать, как отрегулировать датчик, чтобы он срабатывал только при считывании в пространстве людей. Для этого надо устанавливать индикатор чувствительности на промежуточный показатель (не большой и не маленький) – при такой настройке сенсор не будет реагировать на движение мелких объектов. Можно разделить диапазон на зоны по 45 градусов с ограничителями – тогда распознавание объектов будет точнее.

Как настроить датчик движения для светильника в помещении

Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:

  • Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
  • Отрегулировать угол обзора.
  • Протестировать прибор с установленными заводскими настройками.
  • Внести корректировки, если требуется, подкрутив регуляторы.

Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.

Схемы сборки

Это можно использовать и в системах сигнализации. Один из вариантов — это использование специального термовыключателя, который будет отключать кофеварку. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы. Схемы сборки Микроволновый Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле.
Схема 3. Все работы ведутся только после снятия общего напряжения В.
Видео 2. Провод МГТФ используется для подключения датчика фторопластовая изоляция.
Подключение проводов делаем следующим образом: провод фазы питающего кабеля подключаем вместе с фазным проводом от датчика коричневый и белый.

Статья по теме: как открыть электролабораторию до 1000v

Настройка и регулировка

Чтобы проверить, правильно ли произведено подключение, понадобится временная схема. Если устройство не срабатывает, то в процессе были допущены какие-то ошибки.

Более сложное оборудование проверяется по следующей схеме:

  • вначале собирается временная схема подключения;
  • затем необходимо вывести регулятор на максимальный показатель мощности;
  • настроить таймер на несколько секунд.

После того как прибор установлен, переходят к его регулировке. Что касается таймера срабатывания, то можно выставить любое удобное время, от нескольких секунд до получаса. А вот отрегулировать чувствительность достаточно сложно. Если в доме имеются домашние питомцы, необходимо исключить срабатывание на их появление, иначе свет будет включаться постоянно.

Установка домашних сенсорных датчиков помогает экономить на освещение. Приборы автоматически обеспечивают свет при входе в комнату и также отключают его при выходе.

Установка датчика своими руками

Схемы подключения

Если домашний мастер владеет минимальным опытом монтажа домашней электропроводки, то установить датчик движения своими руками не вызовет особых затруднений. При возникновении сомнений лучше изучить сопроводительную документацию. Как правило, производитель указывает схему подключения датчика движения к прибору освещения. В некоторых случаях в схему подключения встраивают дополнительный выключатель. Им пользуются, если нужно временно отключить прибор. Ниже представлены две схемы подключения ИДД к лампе.

Важно правильно выбрать место установки прибора. Это во многом зависит от вида его исполнения. Он может быть потолочным, угловым или проходным вариантом модели

После этого надо определить, какое количество провода понадобится для монтажа датчика

Он может быть потолочным, угловым или проходным вариантом модели. После этого надо определить, какое количество провода понадобится для монтажа датчика.

Если нужно крепить прибор к потолку или стене из монолитного или сборного бетона, то нужно запастись перфоратором и дюбелями. Для крепления ИДД к дереву понадобятся шуруповёрт и шурупы.

Перед установкой прибора надо продумать вид прокладки проводов: это будет скрытая или открытая проводка. Соответственно, нужно будет подготовить соответствующий инструмент и материалы.

Дополнительная информация. В некоторых моделях встречается четвёртая клемма, обозначенная литерами «РЕ». Она предназначена для подключения защитного заземления. Клемму ни в коем случае нельзя путать с рабочим нулевым проводом «N».

Проверка и настройка датчика после установки

После подсоединения датчика достаточно провести ладонью перед экраном. Он мгновенно отреагирует включением света. В противном случае нужно внимательно пересмотреть правильность соединения проводов.

Настройка датчика состоит из нескольких несложных операций. На корпусе расположены три регулятора в виде поворотных кнопок со шлицами под отвёртку. То, как с их помощью настраивают и производят регулировку датчика движения для включения света, указано ниже в отдельной главе данной статьи.

Важные характеристики датчика движения

Перед тем, как продумывать схему подключения датчика движения для освещения, важно убедиться: модель подходит к условиям эксплуатации. Учитываются такие параметры следящего прибора

  1. Сетевое напряжение и потребляемая мощность. Обычно на упаковке указывается 220…230 В. В зависимости от сложности устройства, пассивности или активности системы, датчик потребляет 0,5…5 Вт.
  2. Диапазон обнаружения или угол охвата (угол зоны чувствительности). Определяет, с каким углом «расходятся» лучи. Кроме того, играет роль положение прибора – на стене, на потолке, высота размещения. Площадь обслуживаемой зоны составляет 1…150 м.кв. и больше.
  3. Логически продолжает понятие «зона охвата» термин «дальность действия перпендикулярно и фронтально». Дальность действиям фронтальная – это зона, из которой лучи идут под небольшим углом (менее 30 градусов) к поверхности линзы. Поперечно (перпендикулярно) падающие на линзу лучи определяют размер поперечной зоны дальности. Чем меньше угол между поверхностью линзы и падающим лучом, тем меньше зона. Нахождение объекта непосредственно под датчиком определяют не все модели. В их описании указывается «зона присутствия».
  4. Дополнительная функция «защита от подкрадывания» определяет полноту охвата контролируемой зоны. В датчиках с такой функцией дополнительная линза обращена вниз.
  5. Габариты, материал и степень защищенности прибора. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа. Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. Корпус обычно изготавливается из поликарбоната, стойкого к ударам пластика.

Разбираясь, как подключить датчик движения для уменьшения затрат на освещение или повышения безопасности на участке (в помещении), важно учитывать перечисленные характеристики приборов

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

  • сенсор;
  • соединительные провода;
  • светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Типовые схемы коммутации

Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.


Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.

Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

Схема включения датчика движения с выключателем

Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.

Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.

Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).

Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.

Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.

Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.

По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.

Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

Схема подключения нескольких датчиков

Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.

Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

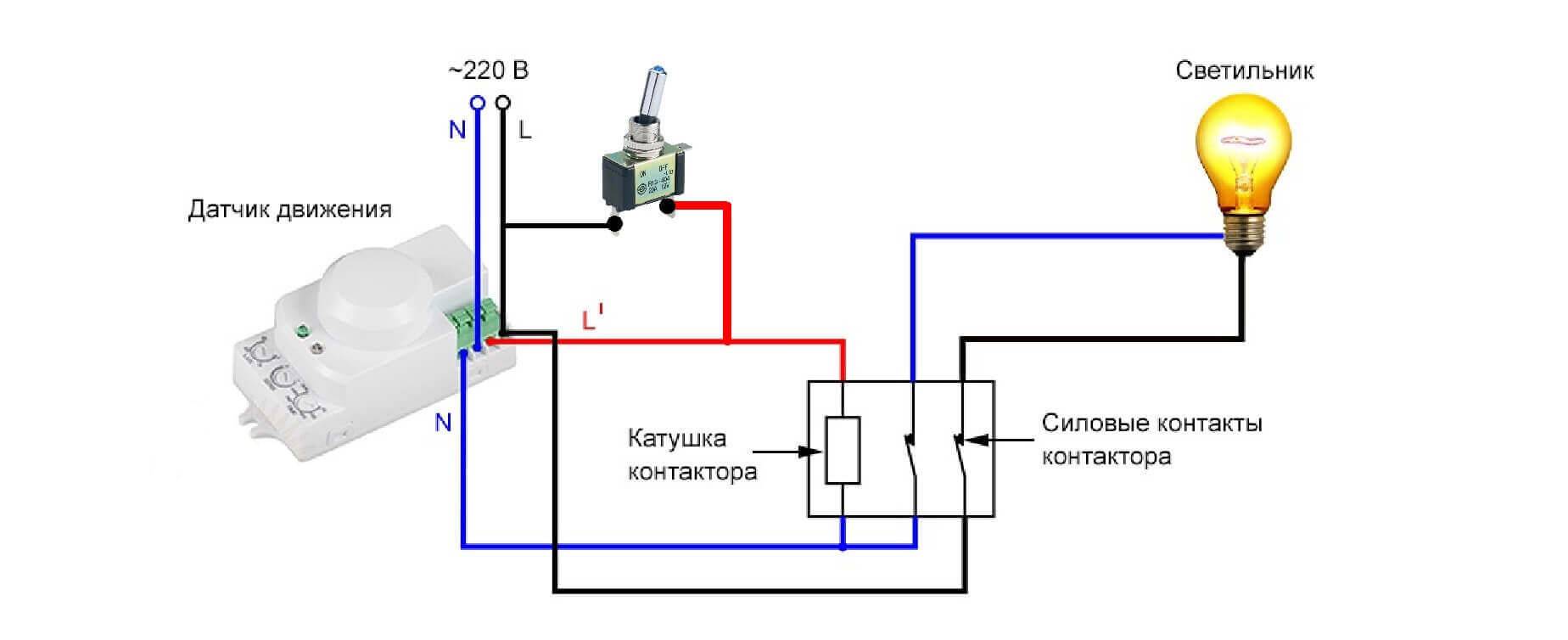

Схема с пускателем или контактором

Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.

В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.

Разновидности датчиков движения и их особенности в работе

Прежде чем приниматься за настройку параметров датчика движения, необходимо определиться с его типом. От этого во многом будут зависеть рекомендации по месту использования и регулировки его характеристик. Все детекторы разделяются по механизму идентификации движущегося объекта на следующие разновидности:

  • Инфракрасные.
  • Акустические.
  • Микроволновые.
  • Ультразвуковые.
  • Комбинированные.

По принципу действия все они разделяются на активные и пассивные. К первому типу относятся комбинированные, ультразвуковые и микроволновые. Они состоят из передатчика, посылающего сигнал в пространство в рамках зоны действия, и приемника, принимающего их в случае отражения от объекта. Вторые (инфракрасные и акустические) основаны на считывании теплового излучения от источника движения.

Максимальное распространение в быту получили инфракрасные модели. главные их преимущества — оптимальная стоимость, широкая зона охвата и возможность настройки тремя регуляторами. В помещения большой протяженности рекомендуется устанавливать акустические и ультразвуковые приборы (включаются с большого расстояния), а для охранных систем — микроволновые, так как работают даже через стены.

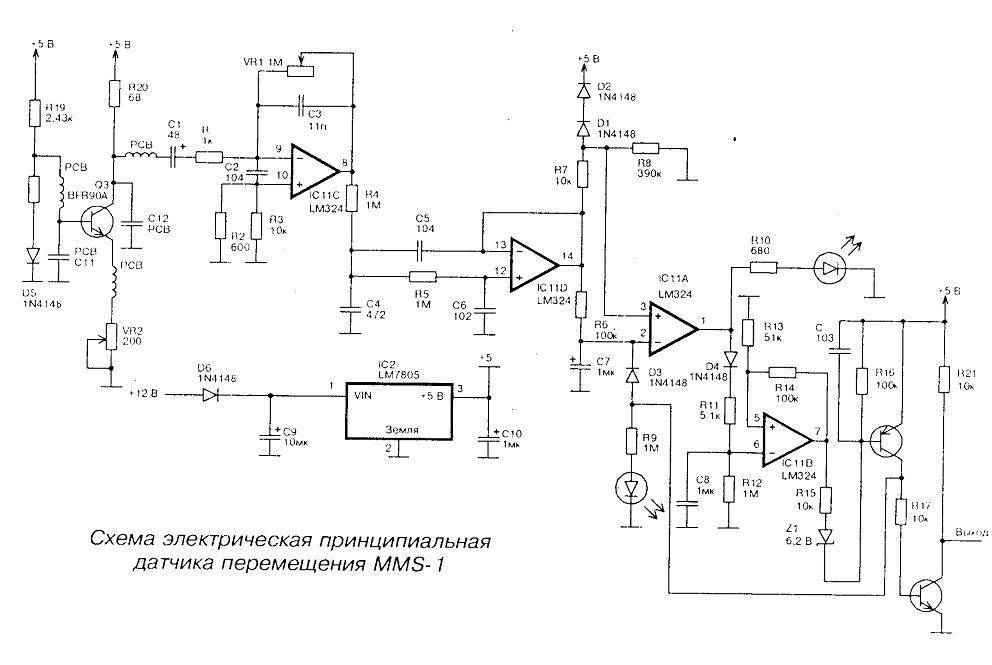

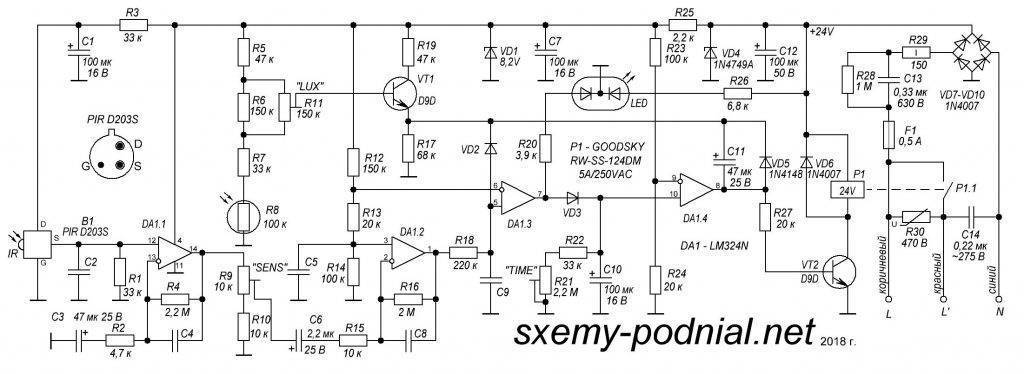

Порядок сборки датчика

Функцию регулятора чувствительности выполняет резистор R11. В роли компараторов (сравнивающих реле) выступает стабилитрон. Сверху платы располагается антенна. Чтобы она не окислялась, ее полируют и наносят сверху тонкий слой ацетона. Катушки обматываются в 12 витков тонким проводом. К центральному отверстию с помощью винта на 3 мм фиксируется втулка. Готовое устройство помещается в корпус, в котором заранее проделывается отверстие для крепления. При необходимости внутренние углы корпусной части можно расточить.

Чтобы лучше видеть светодиоды, под них тоже можно просверлить специальные отверстия, но в большинстве случаев необходимости в этом нет – их свечение хорошо видно сквозь материал корпуса. После этого к прибору подсоединяется лампа дневного света. На этом работа закончена. Мы собрали простой инфракрасный датчик движения своими руками. Эти приборы, как говорилось выше, очень просты и удобны в использовании. С их помощью можно неплохо сэкономить на оплате электроэнергии, а также создать вполне надежную охранную систему. Поскольку теперь вы знаете, как сделать датчик движения своими руками, то сможете справиться с этим самостоятельно.


Сборка датчика движения.
