Устройство и принцип работы блока автоматики

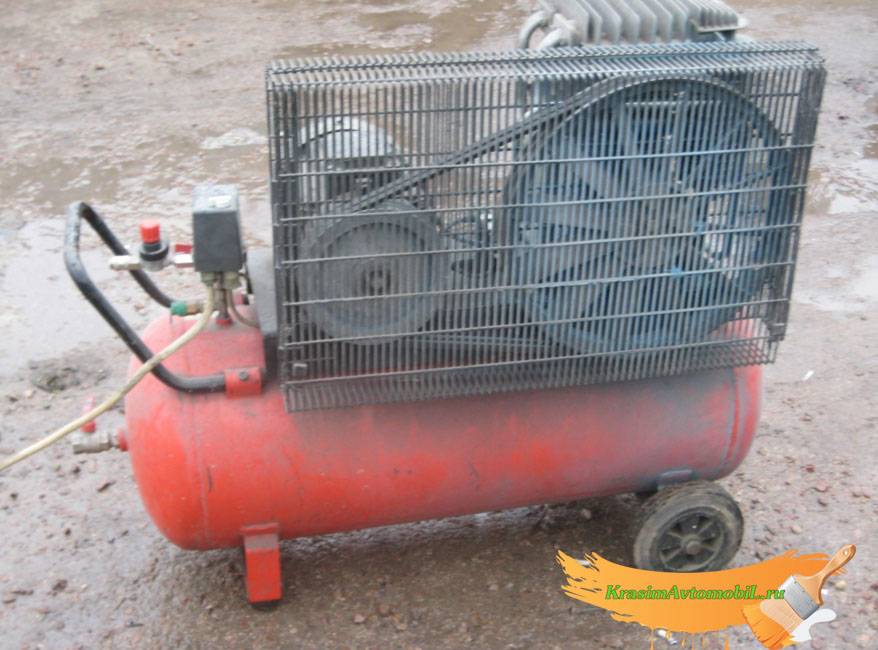

Для поддержания давления в ресивере на определенном уровне, большинство воздушных компрессоров имеют блок автоматики, прессостат.
Данный элемент оборудования включает и отключает двигатель в нужный момент, не допуская превышения уровня сжатия в накопительной емкости или слишком низкого его значения.
Реле давления для компрессора представляет собой блок, содержащий следующие элементы.
- Клеммы. Предназначены для подключения к реле электрических кабелей.
- Пружины. Установлены на регулировочных винтах. От силы их сжатия зависит уровень давления в ресивере.
- Мембрана. Установлена под пружиной и сжимает ее под действием сжатого воздуха.
- Кнопка включения. Предназначена для запуска и принудительной остановки агрегата.
- Фланцы соединения. Их количество может быть от 1 до 3. Предназначены фланцы для подсоединения реле включения компрессора к ресиверу, а также для подсоединения к ним предохранительного клапана с манометром.
Кроме всего, автоматика на компрессор может иметь дополнения.
- Клапан разгрузки. Предназначен для сброса давления после принудительной остановки двигателя, что облегчает его повторный запуск.
- Тепловое реле. Данный датчик защищает обмотки двигателя от перегрева путем ограничения силы тока.
- Реле времени. Устанавливается на компрессорах с трехфазным двигателем. Реле отключает пусковой конденсатор через несколько секунд после начала запуска двигателя.
- Предохранительный клапан. Если произойдет сбой в работе реле, и уровень сжатия в ресивере поднимется до критических значений, то во избежание аварии сработает предохранительный клапан, сбросив воздух.
- Редуктор. На данном элементе устанавливаются манометры для измерения давления воздуха. Редуктор позволяет выставить требуемый уровень сжатия воздуха, поступающего в шланг.
Принцип работы прессостата выглядит следующим образом. После запуска двигателя компрессора в ресивере начинает повышаться давление. Поскольку регулятор давления воздуха подсоединен к ресиверу, то сжатый воздух из него поступает в мембранный блок реле. Мембрана под действием воздуха выгибается вверх и сжимает пружину. Пружина, сжимаясь, задействует переключатель, который размыкает контакты, после чего двигатель агрегата останавливается. При снижении уровня сжатия в ресивере, мембрана, установленная в регулятор давления, выгибается вниз. Пружина при этом разжимается, а переключатель замыкает контакты, после чего происходит запуск двигателя.
Регулировка давления в компрессоре
Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.
Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.
Регулировка давления в компрессоре проводится следующим образом.
- Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
- Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
- Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
- С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.
Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.
Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Владельцу или оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя и увеличивается рабочий ресурс техники. Существенные результаты, не правда ли?
Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.
Автор статьи детально описывает существующие виды пневматического реле. Приводит варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разбирает типичные поломки и способы их предупреждения. Представленные вам сведения и полезные советы дополнены графическими, фото и видео-приложениями.
Устройство и схема реле давления к компрессору
Все реле давления компрессора подразделяются на два типа:
- Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
- Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).
Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя. Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.
В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.
Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.
С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.
Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.
Установка реле и вспомогательных элементов
В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование.
В основном это трехходовые детали, с диаметром ¼ дюйма.
Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы
Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:
- Посредством основного отверстия выхода прибор подсоединяется к компрессору.
- К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
- Каналы, что не используются для соединения, обязательно закрываются заглушками.
- Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.
Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.
Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением
Во-вторых, подача электричества к двигателю должна быть прекращена
Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.
Самостоятельное изготовление реле давления
Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.
Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.
Последовательность действий при проведении работ следующая:
- Установить расположение соответствующих контактов с помощью прозвона цепи.
- Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
- Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
- Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
- Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.
Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.
Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.
Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.
С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.
Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.
Российский рынок предлагает потенциальному потребителю большое количество разного инструмента. Анализируя состояние рынка, эксперты отмечают некоторый рост популярности пневмоинструмента. Однако, превосходя по основным параметрам (мощность, надежность, долговечность) традиционные виды электроинструмента, пневмоинструмент требует наличия источника сжатого воздуха. Таким источником служит воздушный компрессор, приобретение которого для выполнения разовых работ экономически нецелесообразно. Именно поэтому, широко применяемый профессионалами, пневмоинструмент редко используется в быту.
Читать также: Мотор омывателя хонда срв
Именно это устройство регулирует давление воздуха в компрессоре
Конструктивно воздушный компрессор представляет собой устройство, изготовить которое под силу человеку, обладающему определенными знаниями и навыками выполнения слесарных и электромонтажных работ в домашних условиях. Ответственный узел — реле давления воздуха (прессостат), установить и отрегулировать которое можно самостоятельно. Кроме того, самостоятельно можно устранить и простейшие неисправности прессостата.
Схема подключения компрессора холодильника с конденсатором и напрямую
Подключение по инструкции
Электрический двигатель, используемый для привода насоса, оснащается двойной обмоткой возбуждения. Для старта оборудования требуется повышенная мощность, поэтому в конструкции мотора предусмотрена пусковая обмотка. После начала работы происходит автоматическое переключение питания на рабочую обмотку, что обеспечивает снижение энергопотребления. Дополнительные реле, поддерживающие требуемый температурный фон, расположены до корпуса компрессора.
Чтобы подключить компрессор холодильника по заводской схеме, потребуется использовать кабель, оснащенный штепсельной розеткой. Провода подводятся к выводам на корпусе реле, поскольку для питания используется переменный ток, то полярность соединения не учитывается. Для обеспечения надежного контакта на кабелях устанавливаются клеммы, тип элементов зависит от модификации и производителя реле. После включения штепселя в розетку мотор должен заработать, если пуск закончился неудачей, то следует начать проверку компонентов в цепи питания.
Как подключить без реле
В конструкции оборудования используется реле, которое переключает подачу тока в зависимости от режима работы. Изделие обеспечивает защиту обмоток электродвигателя, при его поломке или отсутствии нормальный пуск мотора невозможен. Владелец оборудования может имитировать работу реле, что позволяет проверить работоспособность компрессора. Эксплуатировать холодильник с отсутствующим реле категорически запрещается.
Для включения оборудования необходимо обеспечить подачу переменного тока напряжением 220 В на обе обмотки мотора. Для подсоединения изделия требуется медный кабель сечением не менее 0,75 мм² (допускается использование монолитного или многожильного провода). Для обеспечения контакта на концы провода устанавливаются соединительные клеммы, которые фиксируются припоем или обжатием специальным инструментом. Коммутация питания производится к выводам общей точки и рабочей обмотки (расположение элементов указывается на корпусе компрессора).
Для подачи короткого импульса на пусковую обмотку используется электротехническая отвертка (с рукояткой из специального пластика) или отдельный тумблер. Кнопка помещается в разрыв провода, которым соединяются выводы обмоток. При исправных обмотках и подшипниковых опорах мотор начинает работать, пусковая обмотка отключается удалением отвертки или повторным нажатием на переключатель.
Как подключить без конденсатора
Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.
Техникой какого производителя пользуетесь дома?
Poll Options are limited because JavaScript is disabled in your browser.
Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.
Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.
Регулировка станции
Обобщив все основные этапы, можно сказать, что настройка компрессора должна обязательно включать в себя следующие операции:
- Проверку целостности и надежности электрических и воздушных соединений, контроль соответствия уровня смазывающих жидкостей, целостности и исправности привода, контроля направления вращения компрессорного блока;
- Запуск станции, в ходе которого оценивается состояние и исправность клапанов;
- Оценку и проверку работоспособности установки без нагрузки;
- Проверку исправности систем автоматического аварийного отключения;
- Контроль температурного режима в блоке;
- Поиск неисправностей и их устранение;
- Непосредственно регулировку давления, выдаваемого компрессором.
Обратите внимание: последний пункт нельзя доверять неподготовленному работнику. Непосредственно регулировка давления должна осуществляться только опытным подготовленным персоналом. В ходе регулировки:
В ходе регулировки:
- Проводятся замеры реального максимального и минимального давления;
- С помощью датчика регулировки изменяются в нужную сторону;
- Производится смещение рабочего диапазона (среднего давления);
- После включения компрессора повторяется первый пункт настройки;
- Если есть необходимость – делается дополнительная подстройка максимального, минимального и среднего значений.
Прессостат своими руками
Взявшись за самостоятельное изготовление воздушного компрессора, некоторые мастера-любители могут решиться и на изготовление реле давления своими руками.
Самостоятельное изготовление оборудования — это интересно, практично и очень экономно
В Интернете можно найти варианты самодельных устройств, например, изготовленных из термореле от холодильника или выполненных с использованием деталей от компакт-дисков и пластиковых бутылок. Однако необходимо отметить, что их конструкция не идет ни в какое сравнение с конструкцией серийно выпускаемого прессостата для компрессора. Кроме того, использование самодельного устройства, в случае внезапного выхода из строя, может привести к возникновению аварийной ситуации с непредсказуемыми последствиями для окружающих.
СОВЕТ: учитывая, что реле давления воздуха является одним из самых ответственных узлов компрессора, лучше даже в самодельный компрессор устанавливать прессостат промышленного производства.
Зачем нужен контрольно-распределительный блок
Контрольно-распределительный блок, что понятно из его названия, решает две задачи:
- контролирует объемы воздуха, который подается в систему;
- регулирует параметры включения двигателя компрессорной установки, его стабильной работы.
Визуально блок с регулятором похож на вентиль, открывающий или перекрывающий отверстие входа в трубу до заданных отметок. Это позволяет регулировать объемы поступления воздуха внутрь системы, параметры давления. Вентиль вращают в левую и правую сторону, изменяя таким образом подачу воздушных масс.
Вес блока составляет от 250 до 350 г с учетом модели оборудования. Стоит устройство недорого, а его роль в работе компрессора неоценима
Поэтому качеству, состоянию блока необходимо уделять особое внимание
Самостоятельное изготовление реле давления
Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.
Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.
Последовательность действий при проведении работ следующая:
- Установить расположение соответствующих контактов с помощью прозвона цепи.
- Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
- Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
- Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
- Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.
Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.
Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.
Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.
С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.
Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.
