Особенности реле напряжения на 220 В для дома

Как выбрать защитное реле с учетом характеристик модели

Чтобы РКН прослужило дольше и выполняло свои функции без перебоев, нужно обратить внимание на:

  • мощность устройства в зависимости от вида;
  • наличие специального дисплея. Его задача – упростить процесс отслеживания колебаний напряжения в сети;
  • материал, из которого изготовлен корпус прибора. Преимущества у поликарбоната. Такой материал исключит вероятность возгорания;
  • наличие функции защиты от перегрева.

Стоимость каждой модели реле определяется страной-производителем, дополнительными функциями, особенностями дизайна корпуса. Отечественные РКН дешевле, так как свободны от наценок за транспортировку. Цена также меняется в зависимости от места установки. К числу недорогих относятся реле, которые подключаются к розеткам (переходник/адаптер) или встраиваются в удлинитель. Реечные приборы контроля принадлежат к ценовому ВИП сегменту.

Особенности установки РКН

Схема установки

Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:

  • размещение сразу после электрического счетчика (этот способ считается классическим);
  • подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
  • установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.

Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».

Настройка реле напряжения

При необходимости параметры реле напряжения настраиваются исходя из конкретной ситуации. Все устройства такого типа регулируются похожим способом. Подробно то, как настроить реле напряжения, описывается в паспорте устройства, для примера можно рассмотреть РН фирмы ZURB D2.

Сразу после включения на табло появляется величина питающего напряжения и обратный отсчёт времени до включения.

После завершения выдержки электронная схема реле производит проверку параметров сети и подаёт питание в линию. При этом на передней панели загорается зелёный светодиод.

Значения уставок прибора можно посмотреть, нажимая кнопки управления:

  • максимальное напряжение «+» (по умолчанию 242В);
  • минимальное «-» (по умолчанию 198В).

Изменить эти параметры можно этими же кнопками:

  • 1. при первом нажатии на кнопку на табло начинает мигать установленное значение;
  • 2. повторное нажатие даёт возможность изменить уставку;
  • 3. кнопками «+» и «-» выставляется желаемое значение параметра;
  • 4. через 5 секунд бездействия реле возвращается в рабочий режим.

Аналогично настраиваются и другие параметры. Выбор необходимого пункта меню производится кнопкой «≡». Расшифровка значения производится кнопкой «і».

Задержка включения нагрузки

Настройка выдержки времени повторного включения производится однократным нажатием кнопки «≡». На дисплее должна начать мигать надпись «ton». Нажатием кнопок «+» и «-» выставляется желаемое значение параметра. Заводское значение задержки составляет 3 секунды. Ход обратного отсчёта отображается на дисплее:

  • в крайнем правом числе есть мигающая точка;
  • при оставшемся времени менее 100 секунд видно оставшееся до включения время «t74», «t73», «t72» …;
  •  если время больше 100 или меньше 3 секунд, то прибор показывает напряжение сети
  • при отключении устройства из-за повышения напряжения выше допустимого, то 1,5 секунды отображается максимальное напряжение, затем 1,5 сек текущее, после чего начинается показ оставшегося до включения времени.

Задержка перед повторным включением необходима для стабилизации параметров сети.

Устройство и принцип действия

Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.

Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).

Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.

Функции реле напряжения.

В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Отличия реле напряжения от стабилизатора

В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.

Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.

Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.

Причины проблем

Существуют три фактора, по которым происходит перепад напряжения:

  • При замыкании фазы на нейтраль в розетке возникнет 380 Вольт.
  • Если происходит обрыв нуля, а нагрузка в сети низкая, то напряжение будет резко стремиться к пиковому.
  • По фазам может пойти «перекос» напряжения.

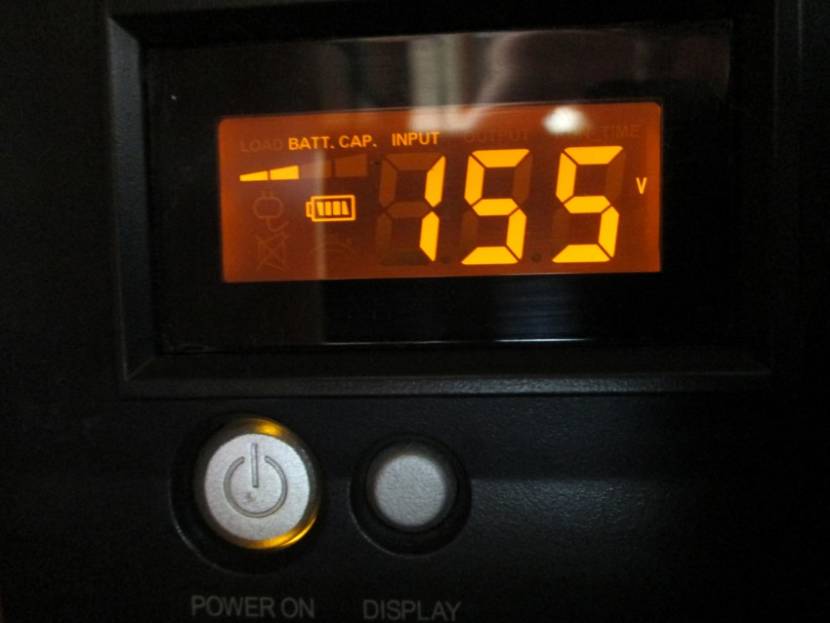

Слабое напряжение Источник uk-parkovaya.ru В последнем случае неравномерно распределенная нагрузка приводит к тому, что пострадает наиболее загруженная линия. Вольтаж понизится до критического. А это чревато локальными проблемами уже в самой технике. И, как правило, если на линии отсутствует реле защиты от перенапряжения, то первым пострадает холодильник либо кондиционер.

В редких случаях в обрыве нуля виноваты электрики

Провод могут повредить по неопытности и неосторожности. Чаще последний отгорает от старости

Предусмотренная защита обесточит линию и плачевные последствия не наступят. Возникнут временные неудобства до тех пор, пока не восстановят работоспособность сети.

Но, если отсекатель напряжения отсутствует, то в доме наступает настоящий кавардак. В одних помещениях вольтаж в розетках падает до 50-100 единиц. В других квартирах – резко повышается до 300-350. Причем итог полностью локален и зависит от конкретной нагрузки на домашней линии.

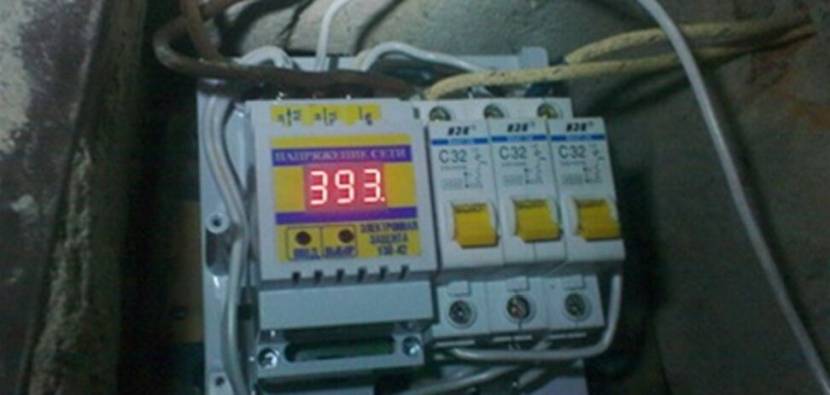

Резкое повышение вольтажа Источник uk-parkovaya.ru

В результате у одних владельцев бытовая аппаратура просто перестает работать. Тем, кому повезло меньше, понесут ее в ремонт. Но после критического скачка напряжения бывает так, что починка прибора становится нерентабельной. И тогда остается только купить новый. А претензии предъявить, как правило, некому.

Назначение контактора и его работа вместе с РКН

Конструкция контактора представляет собой блок контактов, соединяющих или разъединяющих цепь. Его использование уместно для коммутации потребителя большой мощности. То есть вся нагрузка будет проходить через элементы контактора, а не через контакты реле. Для такой схемы можно купить менее дорогое реле, рассчитанное на малый номинальный ток. Главное, его должно хватить для срабатывания контактора. А вот модель самого контактора необходимо подобрать по мощности соответствующей нагрузке потребителя, плюс те же 20% запаса.

Применение контактора часто обусловлено экономической точкой зрения. Намного дешевле купить слабое реле с контактором, чем дорогостоящую модель РКН, рассчитанную на высокие параметры коммутируемой нагрузки.

Для наглядности давайте рассмотрим еще одну схему подключения РКН с модульным контактором.

Минусом такой схемы является снижение скорости защиты, что обусловлено принципом ее работы. Требуется определенное время для срабатывания самого реле, контакты которого отключают подачу напряжения на контактор. После этого необходимо еще время, чтобы обесточенный контактор отключился. Только когда последний из приборов разомкнет свои контакты, опасное напряжение перестанет поступать к потребителю.

Вот все нюансы устройства и работы РКН. Устанавливать его в своей квартире или нет, решать самому хозяину. Но, как показывает практика, затраты на монтаж реле намного меньше, чем обходится ремонт бытовой техники.

Рейтинг моделей

Ну и последнее, о чем хотелось бы рассказать, какие модели стабилизаторов напряжения являются лучшими в 2017 году. Итак, рекомендуем выбрать один из подходящих вариантов из предоставленного ниже списка.

Для квартиры подойдет однофазный аппарат на 5-8 кВт:

  • Энергия Classic 9000;
  • SVEN AVR PRO LCD 10000;
  • RUCELF SRWII-9000-L;
  • РЕСАНТА ACH-5000/1-Ц;
  • RUCELF СтАР-10000.

На весь дом, чтобы не прогадать, лучше выбрать стабилизатор мощностью от 10 до 15 кВт:

  • RUCELF СтАР-12000;
  • РЕСАНТА LUX АСН-10000Н/1-Ц;
  • RUCELF SRFII-12000-L;
  • РЕСАНТА ACH-10000/1-Ц;
  • RUCELF SDWII-12000-L;.

Вот и все, что мы хотели рассказать о выборе стабилизатора напряжения. Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как выбрать стабилизатор напряжения для частного дома, квартиры и дачи. Надеемся, предоставленные рекомендации и список лучших моделей пригодились вам в выборе подходящего варианта устройства для собственных нужд!

Будет полезно прочитать:

  • Защита от перенапряжения в сети 220 и 380 В
  • Причины возникновения перепадов напряжения
  • Как выбрать электрический котел
  • Как подключить стабилизатор в доме

Принцип работы

Работа прибора контроля данного типа основана на измерении значений напряжения во внешней питающей сети. При понижении значений, ниже заданных или превышающих верхний установленный предел, реле размыкает свои силовые контакты, тем самым отключая сеть потребителя от внешнего источника электроснабжения.

Схема включения в однофазную сеть электроснабжения квартиры или дома

По истечении определённого временного периода устройство в автоматическом режиме замыкает силовые контакты и подаёт питание во внутреннюю сеть электроснабжения. Для недопущения цикличности повторных включений силовой части в конструкции прибора заложена выдержка времени включения (интервал задержки), которое может быть заложено заводом-изготовителем или задаваться вручную. Если уровень напряжения после отключения не установится в заданных значениях, то устройство не выполнит замыкание силовых контактов.

Ввод 1

У заказчика есть 4 ввода на два здания, все они имеют отличия, буду обращать внимание читателей по ходу статьи. Первый ввод

В электрощитовой увидел такую картину:

Первый ввод. В электрощитовой увидел такую картину:

1 – электрощитовая

Вверху слева – щиток с вводным рубильником, трехполюсный автомат D80.

Подробнее внутренности щитка:

1 – внутренности электрощита

Вверху – Трехфазный счетчик Энергомера, цифровой вольтметр Digitop ВМ-3, переключатель улица-генератор.

Вот поближе первый ряд, он будет очень важен для нас, поскольку там будут происходить все подключения:

1 – Выходы счетчика на переключатель

На рубильнике, вверху слева – провода (белый, голубой, коричневый), в разрыв которых нужно будет включить нашу схему реле защиты. Вот это место, ещё ближе:

1 – Переключатель счетчик-генератор

Гибкие провода справа на рубильнике – от генератора, который установлен на крыше здания.

Не смотря на то, что электрощит этот собирала солидная фирма, сразу видно грубую ошибку – обратите внимание на автоматы 25 Ампер:

1 – Грубая ошибка в выборе защитных автоматов

И если в правой части фото провод сечением 2,5 мм² понять и простить можно, то шесть проводков 1,5 мм² ни в какие ворота уже не лезет. Тут бы понизить номинал до 13 или 10А, но надо разбираться с нагрузкой, да и не за этим я пришёл на этот объект. Кому интересно – подробно рассматриваю эту проблему в статье про выбор автоматов в квартирный щиток. Там же – много ссылок на релевантные статьи.

Ладно, приступаем к сборке нашей схемы, которую я вынес в отдельный щиток:

Процесс сборки электрощита 1

Провод для монтажа использовал ПВ1, одножильный, сечением 4 мм². А точнее – распущенный на жилы ВВГ4х4. Подключал в разрыв через клеммное соединение под винт, сфотографировать не получилось, ниже ещё примеры будут.

Вот что в итоге получилось:

1 – Окончательный вид трехфазного реле контроля напряжения

Напечатал на обратной стороне крышки инструкцию по эксплуатации и настройке для пользователей. Текст приведу ниже.

Установка в щиток РН 220 В для дома 2 способам

Основное отличие в том, устанавливается РКН 220В до электросчётчика или после.

При установке РН до счётчика устройство кроме бытовых электроприборов защищает счётчик.

Устанавливается это устройство после вводного автомата.

Подключение РН до счётчика

3 причины установить РН 220 В на din-рейку

Есть два способа установить РН 220В — на din-рейку и в розетку.

Установка на рейку более удобна по нескольким причинам:

  • РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры;
  • приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного;
  • Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать.

Почему скачет напряжение?

Прежде всего, необходимо понять, почему могут возникать колебания напряжения, и оценить риск возникновения этого явления в вашем доме.

Требованиями стандарта (ГОСТ 29322-92) заданы параметры электрического питания по одной фазе (230 В) и между двумя фазами (400 В). Однако во многих деревнях и ПГТ наблюдаются довольно частые колебания значения напряжения. Да и для городов ситуация, когда показания вольтметра в розетке отклоняются от стандартных величин, не является чем-то невозможным.

Колебания напряжения могут происходить по нескольким причинам:

  • При перекосе фаз (неравномерном распределении нагрузки между фазами) на наиболее загруженном ответвлении происходит падение напряжения, а на менее нагруженных ветках – его рост. Именно перекос фас является основной причиной кратковременных колебаний.
  • Отгорание нуля. Поскольку нулевой провод относительно тонок, его обрыв или перегорание более вероятно, чем отгорание фазы. В этом случае в розетках возникает 380 В.
  • Замыкание нейтрального и фазного провода также создает в розетках 380 В.

Поскольку все приборы рассчитаны на стандартное значение напряжения, любое колебание может привести к серьезным последствиям. Так, при снижении вольтажа часто выходя из строя кондиционеры и холодильники (из-за низкого напряжения двигатель компрессора не может запуститься, и обмотки перегорают). Высокое напряжение губительно практически для всех бытовых приборов и электроники.

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

  • простота монтажа;
  • большие номинальные токи (до 63А);
  • автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
  • используется со всеми типами заземления;
  • диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

Что лучше использовать: реле или стабилизатор

Важным вопросом для большей части жильцов выступает дилемма: стабилизатор или реле? К примеру стабилизатор может быть установлен либо на общем «входе» в сеть, либо на конкретный прибор. Тем не менее, несмотря на высокую гибкость установке есть недостаток в виде большей «задержки, то есть того времени, в течение которого будет произведено отключение после превышения допустимой нормы напряжения. Реле же чуть более «топорная», но способна реагировать быстрее, что является единственно важным преимуществом, когда дело доходит до безопасности. Тем не менее, иногда обстоятельства вынуждают не смотреть на технические характеристики так сухо и потому подбирать конкретный тип всегда следует исходя из прямых условий и задач.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
