Сделаем “вечным” светодиодный светильник.
Всем привет. В этой статье вы узнаете о методах продлевающим жизнь светодиодным светильникам, лампочкам и всему что связано со светодиодным освещением. Модернизировать будем известным нам по прошлой статье светодиодный светильник Varton 12W.
Уважаемый Remonter, недавно упоминал в статье о светодиодной подсветке телевизоров, о том что многие производители намеренно идут на ухищрения, прибыли ради и ради того чтобы грубо говоря их заводы не закрыли. В прошлой своей статье о ремонте светиодного светильника я рассказал вам как его починить, а вот как продлить ему жизнь, решил рассказать в этой отдельной статье.
Суть методов состоит в том чтобы ограничить ток подаваемый на светодиоды, путём подбора токового резистора на плате драйвера, который ,,чувствует нагрузку и сигнализирует об этом микросхеме”, а та в всою очередь убавляет или прибавляет ток, подстариваясь под норму. Подстраивая резисторы (прибавляя сопротивление, чтобы сделать тускло) мы настраиваем желаемое свечение. Либо, как второй вариант, включения обычных диодов или токоограничивающих резисторов, в разрыв цепи питания светодиодов.
Светильник разобран
Схема драйвера светодиодного светильника
Схема проста. Перед диодным мостом установлен терморезистор, ограничивающий обычные завышенные скачкообразные пусковые токи конденсатора, при включении драйвера. Также установлен помехоподавлящий Y-конденсатор, устранящий помехи из схемы в сеть и из сети в схему. За диодным мостом конденсатор, сглаживающий пульсации с диодного моста, за ним резистор слегка ограничивающий напряжение, далее резистивный делитель из трех резисторов, задающий режим работы микросхемы, еще один сглаживающий конденсатор, два паралельно включенных токовых резитора. За микросхемой диод разряжающий на себя остаточный ток дросселя и возвращая ток снова на него, после выключения драйвера, защищающий таким образом схему. За диодом резистор и конденсатор, сглаживающие остаточные пульсации после дросселя. Ну а в конце уже следует и сама нагрузка в виде светодиодов.
Найти токовые резисторы на плате драйвера легко. Как правило они низкоомные и часто стоят по несколько штук в паралель, как раз для токовой настройки. В нашем случае их два, 3,4Ом и 2,5Ом, ,,висящие” между 3-ей и 8-ой ногами микросхемы.
Внешний вид платы и токовые резисторы
Поначалу пробовал вставить в разрыв питания светодиодов, математически рассчитанное на 30-ти процентное понижение тока сопротивление. К своему удивлению, вместо падения тока увидел мерцание светодиодов, с понижением яркости. Смотрите видео мерцания.
Так как даташита на микросхему не нашёл, предположил что это является особенностью её работы. Поэкспериментировав и поколдовав с осциллограмами в ключевых точках схемы, решил пойти более простым путём подбора токовых сопротивлений. К слову установка диодов в разрыв цепи в моем случае не дала ощутимого эффекта, так как пришлось бы набирать много диодов.
И так, замерил напряжение и ток потребления светодиодов в обычном заводском режиме, прибор показал 240В и 0,143А соответственно (амперметр включаем в разрыв цепи). Выпаял первое токовое сопротивление (2,5Ом), включил и о чудо – яркость светодиодов снизилась. Снова замерил ток и напряжение, показало 95В и 0,058А. Меня это вполне устроило, так как потребление тока уменьшилось почти в два раза. Потом для полноты эксперимента вернул первый резистор на место, а второй (3,4Ом) выпаял и снова включил светильник. Эффект оказался не столь очевидным, т.е. свечение примерно на 70%, от заводской ,,нормы”. На первом варианте с резистором в 2,5Ом решил остановиться, потому как это меня вполне устраивало. При 50% понижении потребления тока, визуально свечение упало примерно на 40%. После часовой прогонки светильника, собрал его.
Подытожу. Таким вот незамысловатым образом мы с вами можем продлить жизнь светодиодным светильникам, лампочкам, светодиодным лентам, любым активным нагрузкам, нуждающихся в уменьшении ненормально завышенного тока.
Удачи!
4
AL9910
Diodes Incorporated создала одну весьма интересную микросхему драйвера светодиодов: AL9910. Любопытна она тем, что ее рабочий диапазон напряжений позволяет подключать ее прямо к сети 220В (через простой диодный выпрямитель). Вот ее основные характеристики:
- входное напряжение — до 500В (до 277В для переменки);
- встроенный стабилизатор напряжения для питания микросхемы, не требующий гасящего резистора;
- возможность регулировки яркости путем изменения потенциала на управляющей ноге от 0.045 до 0.25В;
- встроенная защита от перегрева (срабатывает при 150°С);
- рабочая частота (25-300 кГц) задается внешним резистором;
- для работы необходим внешний полевой транзистор;
- выпускается в восьминогих корпусах SO-8 и SO-8EP.
Драйвер, собранный на микросхеме AL9910 не имеет гальванической развязки с сетью, поэтому должен использоваться только там, где невозможно прямое прикосновение к элементам схемы.
Микросхема выпускается в двух модификациях: AL9910 и AL9910a. Отличаются минимальным напряжением запуска (15 и 20В соответственно) и выходным напряжением внутреннего стабилизатора ((7.5 или 10В соответственно). Еще у AL9910a немного выше потребление в спящем режиме.
Стоимость микросхем — около 60 руб/шт.

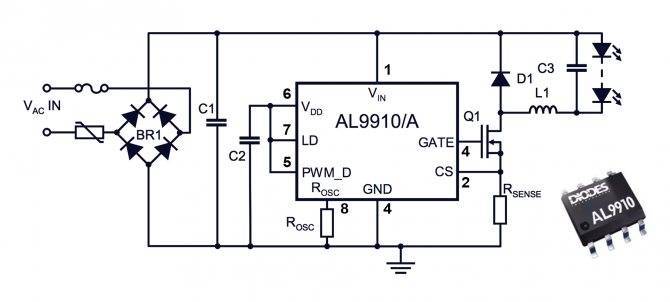

Типовая схема включения (без диммирования) выглядит так:
Здесь светодиоды всегда горят на полную мощность, которая задается значением резистора Rsense:
Rsense = 0.25 / (ILED + 0.15⋅ILED)
Для регулировки яркости 7-ую ногу отрывают от Vdd и вешают на потенциометр, выдающий от 45 до 250 мВ. Также яркость можно регулировать, подавая ШИМ-сигнал на вывод PWM_D. Если этот вывод посадить на землю, микросхема отключается, выходной транзистор полностью закрывается, потребляемый схемой ток падает до ~0.5мА.
Частота генерации должна лежать в диапазоне от 25 до 300 кГц и, как уже было сказано ранее, она определяется резистором Rosc. Зависимость можно выразить следующим уравнением:
fosc = 25 / (Rosc + 22), где Rosc — сопротивление в килоомах (обычно от 75 до 1000 кОм).
Резистор включается между 8-ой ногой микросхемы и «землей» (или выводом GATE).
Индуктивность дросселя рассчитывается по страшной на первый взгляд формуле:
L ≥ (VIN — VLEDs)⋅VLEDs / (0.3⋅VIN⋅fosc⋅ILED)
Устранение поломки люстры с дистанционным управлением
Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры
Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения
Если отгорел, паяют на место. Проверяем поочередно все детали.

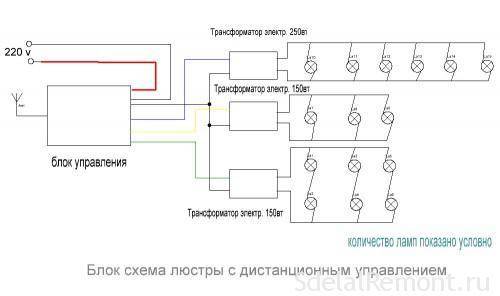

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.
Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.
Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.
Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.
Обозначение на схеме
При обнаружении несоответствия в номинале, перепаиваем.
Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.
Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.
Видео:
Инструкция по ремонту светодиодных лампочек
Сначала неисправность надо локализовать: как минимум определить, что ремонтировать – драйвер или светоизлучающие элементы. Если логически вычислить по внешним признакам проблему не удалось, можно проверить каждый светодиод – в такой лампе их немного, тест не займет много времени. Скорее всего, LED в данной лампе соединены в одну последовательную цепочку. Можно постараться уточнить – для этого надо соскрести краску с платы, но в данном случае и так все понятно. Пять светодиодов в две или три одинаковые параллельные цепочки не соединить.
Замена smd светодиодов
Проверка и поиск неисправного светодиода выполняется с помощью мультиметра в режиме проверки диодов. Как и обычный полупроводниковый вентиль, LED при приложении испытательного напряжения прямой полярности должен открыться, и мультиметр будет показывать какое-то сопротивление, а при приложении обратного напряжения светодиод будет заперт и сопротивление будет бесконечно большим.
LED с белым цветом свечения открываются при напряжении примерно 3,5 вольта.
Безуспешная попытка прозвонить COB-светодиод мультиметром.
Также следует понимать, что многие светоизлучающие элементы делают по COB-технологии. Она состоит в том, что несколько кристаллов помещают на одну подложку, соединяют, заливают компаундом и покрывают люминофором. В этом случае ни у какого мультиметра не хватит напряжения, чтобы открыть все цепочку кристаллов. Единственный способ проверки – с помощью лабораторного источника питания. Надо подключить зажимы или щупы источника и плавно поднять напряжение от нуля. Если приложена верная полярность, светодиод загорится.
Светодиод загорелся при напряжении 12 вольт.
Неисправный светодиод надо выпаять. Делать это лучше всего с помощью паяльной станции с феном. Если ее нет, можно попробовать паяльником, но он должен быть достаточной мощности. LED закреплены на теплоотводе, который будет забирать много тепла. Чтобы его достаточно прогреть, паяльник должен быть не менее 40 ватт (а лучше – больше). Надо покрыть оба вывода слоем флюса, чтобы сохранять тепло, и попеременно нагревать то одну, то другую сторону. В итоге LED отпаяется.
Выпаивание светодиода паяльником 65 ватт.
После выпайки контактные площадки надо промыть спиртом, при необходимости облудить. Припаивать новый светодиод можно также феном или мощным паяльником.
Схема и восстановление драйвера
Каждый производитель делает драйверы по своему выбору – это касается как общей схемы, так и элементной базы. За доказательствами можно заглянуть в интернет – по соответствующему запросу поисковая система выложит множество картинок, и не факт, что она совпадет с искомой схемой. Поэтому зачастую проще срисовать соединения с платы, благо, что элементов на ней немного. Для данной лампы получилась такая схема.
Схема драйвера, срисованная с дорожек платы.
Анализ подобных схем дает основание предполагать, что DB1 является мостовым выпрямителем, о чем свидетельствует маркировка на его корпусе, а модуль U1 – генератор ШИМ.
Проверить работу выпрямителя можно, замерив напряжение в указанных точках. Оно должно быть около 300 VDC. Если оно значительно меньше, значит, неисправен либо диодный мост, либо оксидный конденсатор на его выходе. Если все в порядке, надо нагрузить выход резистором в несколько сотен ом и осциллографом проверить наличие импульсов на выходе драйвера. Проблема может быть как в микросхеме U1, так и в ее обвязке.
Схема проверки драйвера.
В стабилизаторе тока применяются достаточно специфичные компоненты, к тому же тип их определить можно далеко не всегда (отсутствие опубликованных схем от производителя, отсутствие внятной маркировки на корпусе), поэтому приобрести элементы на замену сгоревшим получится далеко не всегда, даже через интернет. Единственный доступный способ ремонта в этом случае – использование лампы-донора.
Как найти неисправный светодиод мультимером?
А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.
Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.
Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.
Поврежденный
светодиод светиться не будет.
При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).
Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.
Простейший способ проверить цепь светодиодов лампы
Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и контактные площадки для пайки светодиода обгорели или отслоились.
Способ 1.
Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м
Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты
Только соблюдайте полярность подключения.
Присоединив контакты к скрепке и соблюдая полярность, проверяем по очереди светодиоды
Подобное устройство проверки используем и при проверке встроенной подсветки светильника.
Проверяем все светодиоды подсветки на работоспособность
Неисправность одного светодиода, влечет за собой отключение всех!
Способ 2.
Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции
- Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
- Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
- Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.
Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.
Ремонт лампы светодиодной
Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на плату. Все светодиоды припаяны печатным методом, то есть погружены в олово
Обычно, для запайки светодиода используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.
Для установки достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником
Важно не перегреть при пайке светодиодный элемент!
Видео:
Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.
Видео:
Ремонт шунтированием
Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.
Но
все это сложнее и менее надежно.
Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.
А
если нет под рукой паяльника, что делать в этом случае?
Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.
Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.
Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.
Особой
разницы в свечении вы даже не заметите.
Шаг 1. Разбираемся: почему перегорает светодиодная лампа у нас в квартире и принимаем меры
Производители заверяют, что их устройства способны светить до 50 тысяч часов (в нормальных условиях эксплуатации) или более. Они указывают эти цифры на упаковочной коробке.
Дают гарантию на длительный срок.
На деле же Led светильники нас разочаровывают: не вырабатывают свой ресурс. Вот и надо разобраться: почему перегорает светодиодная лампа раньше заявленного срока, чтобы меньше заниматься ее ремонтом.
А причины могут быть разными. Они зависят от условий эксплуатации или конструкции светильника. В любом случае делайте для себя выводы и принимайте меры. Я свел все сведения в таблицу.
| Причины повреждения | Что происходит | Рекомендуемые меры |
| Плохое электроснабжение с перепадами напряжения. | Повышенное напряжение выводит из строя электронные компоненты блоков питания и драйверы, выжигает светодиоды. |
|
| Нарушение теплоотвода. | Перегрев электронных компонентов и их выгорание. |
|
| Монтаж осветительной цепи тонкими проводами, плохие контактные соединения. | Нагревающаяся проводка передает свое тепло электронике. |
|
| Воздействия внешней среды и атмосферные явления. |
|
|
| Некачественная продукция | Преждевременная поломка | Приобретайте LED светильники у надежных поставщиков. |
Призываю вас сделать правильный вывод: проще один раз обеспечить нормальные условия для работы светодиодов и приобрести нормальную продукцию, а не заведомый брак, чем постоянно заниматься ремонтом.
Ремонт светодиодных ламп: устройство и электрические схемы различных приборов
Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.
Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.
Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону
Погасли все лампы в ванной комнате: причины и способы устранения
Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.
Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.
При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно
Устранение причин моргания светодиодных ламп
Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.
Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.
Этот индикатор становится причиной моргания светодиодов
Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.
Филаментные лампы – новинка на рынке. Они ремонту не подлежат
Основные причины поломок светодиодных ламп
Электронные детали LED-приборов отличаются большим сроком службы и редко перестают работать. Основная часть поломок связана с выходом из строя электролитического сглаживающего конденсатора. Вероятность появления сбоев повышается при желании производителей сэкономить на компонентах, не учитывая требуемый номинал напряжения.
Нередко дешевые устройства обладают низким качеством пайки. Соединительные элементы могут деформироваться после нескольких циклов или под воздействием температурных скачков. Необходимость ремонта возникает при эксплуатации осветительных систем в условиях высокой влажности.
В некоторых случаях проблемы с работой лампы объясняются плохой организацией теплоотвода. После перегрева светодиоды не могут нормально функционировать и отключаются. Если качественный радиатор из металла заменяется пластиковым аналогом, риск выхода из строя будет максимальным. Отремонтировать подобную лампочку проблематично, а единственным вариантом развития событий станет замена поврежденных деталей.
Дешевые изобретения часто поставляются с небольшим количеством термопасты или вовсе без нее. При некомпетентной сборке даже качественные модели будут работать со сбоями.
К неработоспособности лампы приводит несоблюдение эксплуатационных норм, скачки напряжения в электросети и другие воздействия. Сами диоды могут продолжать работать, но драйвер схемы подвергается поломке.
Если на этапе изготовления осветительного прибора не была предусмотрена нужная вентиляция, драйвер начнет перегреваться. В таком случае лампочка будет часто моргать, вызывая раздражение глаз. Дальше произойдет повреждение токоограничивающего резистора.
Любые подобные явления приносят дискомфорт, но не являются поводом для беспокойства. При правильных действиях можно восстановить лампочку без больших усилий.
Причины поломки
Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.
Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.
Основные причины неисправностей
Срок службы светодиодных ламп в первую очередь зависит от того, в каких условиях они эксплуатируются. Сроки, заявляемые производителями, далеко не всегда совпадают с реальностью. Обычно это происходит из-за низкого качества кристаллов, очень быстро теряющих свои свойства. Работоспособность ламп в заводских условиях оценивается необъективно. То есть, они не соответствуют тем условиям, в которых лампочки будут реально эксплуатироваться.
К основным причинам неисправностей относятся следующие:
- Частые перепады напряжения. Обычно светодиодные лампы выдерживают без последствий лишь незначительные колебания электрических параметров. В случае заметных скачков напряжения, на источник света оказывается сильное негативное воздействие. В качестве положительного момента следует отметить, что другие виды ламп еще хуже реагируют на перепады сетевого напряжения.
- Неправильный выбор светильника. В основном это связано с конфигурацией плафона, непригодной для использования в конкретном месте. Поэтому риск перегревания в таких случаях значительно возрастает, что в первую очередь негативно влияет на светодиоды.
- Низкое качество конструктивных элементов. В первую очередь это кристаллы – элементы, излучающие свет. Снижение себестоимости изделий ведет к преждевременному выходу их из строя.
- Ошибки в устройстве системы освещения. Прежде всего это касается электропроводки: сечение проводов не подходит, осветительные приборы подключены неправильно.
- Негативное влияние внешних факторов. Постоянное воздействие ударов и сильных вибраций способно вывести из строя даже светодиодные лампы, несмотря на повышенную прочность пластиковой колбы.
Для того чтобы не допустить преждевременного выхода из строя источников света, необходимо максимально устранить негативное влияние всех перечисленных факторов
Особое внимание следует уделить электропроводке. Во время покупки светильника следует проводить внешний осмотр, оценивать его качество и работоспособность
Основные поломки и их диагностика
ЛЕД-лампа состоит из двух основных составляющих:
- Набора светодиодов, которые для напряжения 220 вольт включаются последовательно или последовательно-параллельно (в цепочки).
- Стабилизатор тока – драйвер (в недорогих светильниках и светодиодных лентах – токоограничивающий резистор).
Перед ремонтом место неисправности желательно локализовать. Часто это можно сделать по внешним признакам.
| Неисправность | Возможная причина |
|---|---|
| Не горит часть светодиодов | Можно делать вывод, что светоизлучающие диоды соединены в несколько параллельных цепочек и один элемент в цепочке сгорел. В этом случае драйвер, скорее всего, исправен. |
| Светодиоды моргают при включении | Можно с уверенностью подозревать, что стабилизатор тока не работает. Также есть основания сомневаться в исправности драйвера, если лампа горит не в полную яркость, а все светодиоды включаются |
| При подаче напряжения лампа просто не горит. | Причина может быть как в стабилизаторе, так и в светоизлучающих элементах (или просто провод внутри отвалился). Перед тем, как отремонтировать лампу, проверять в этом случае придется все. |
Частые причины неисправности
Существует множество причин, из-за которых лампочка может перегореть. В списке, приведённом ниже, будут выделены наиболее частые из них:
- Повреждается электролитический сглаживающий конденсатор. Это может произойти, если детали применяют без запаса по номиналу напряжения.
- Если в светодиодной лампе плохие спаянные соединения. Из-за того, что во время включения и выключения лампы температура повышается и падает, плохо спаянные соединения просто разрушаются.
- Плохой отвод тепла. Иногда производители просто экономят на термопасте или деталях. К примеру, вместо металлического радиатора будет установлена простая подделка из пластмассы. Конечно, в таких условиях лампа долго не протянет.
- Перепады напряжения. Именно эта причина является самой распространённой.
- Поломка токоограничивающего резистора. Лампа начинает интенсивно мерцать, чем раздражает глаза.
- Нарушение базовой кристаллической структуры. Такое случается после длительного использования.
Если какая-либо из этих поломок произошла со светодиодной лампой – то значит, что всё не так плохо. Всё это легко можно починить.
Виды и основные причины поломок
Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:
- Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
- Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
- Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
- Мигание — когда свет моргает каждую секунду.
- Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).
Когда перестала гореть часть лампочек, не стоит откладывать ремонт.
Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:
- Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
- Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
- Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
- Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.
При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников
Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца
Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.
