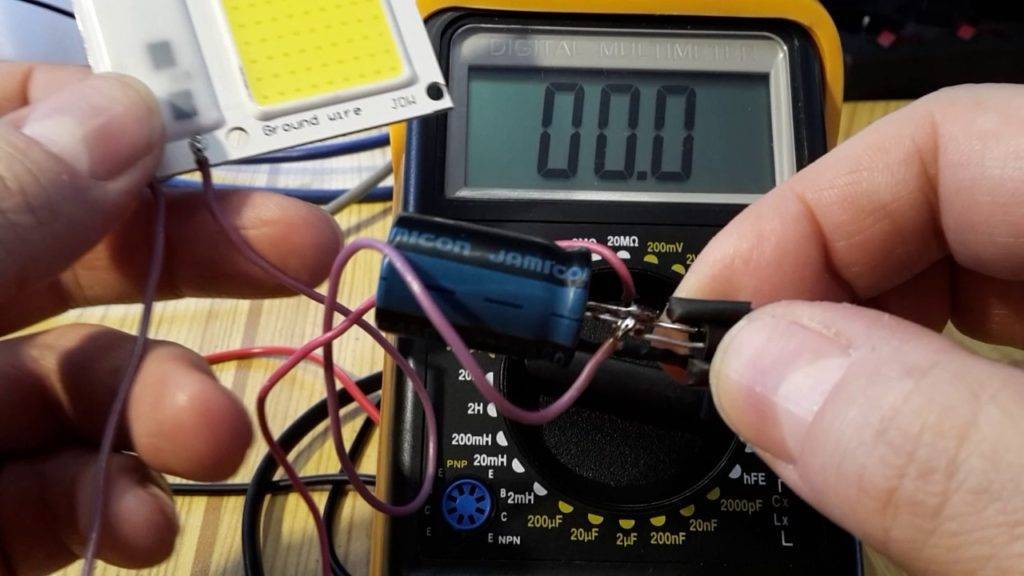

Как найти неисправный светодиод мультимером?
А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.
Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.
Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.
Поврежденный
светодиод светиться не будет.
При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).
Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.
Почему мигает светодиодный светильник и что делать в этом случае
Для того чтобы понять почему мигает светодиодная люстра, а такая ситуация возможна даже в выключенном состоянии, необходимо разобраться в том что представляет собой данный тип ламп.
В цоколе ламп этого типа присутствует электронный блок управления с диодным мостом, на который через предохранитель поступает переменный ток напряжением 220 В, а на выходе образуется постоянный ток с определенной пульсацией, негативно влияющей на работу изделия. Для устранения, или, как говорят, «сглаживания» пульсации в качестве фильтрующего элемента установлен конденсатор. Вот он и является причиной мигания выключенной светодиодного светильника.
Наиболее часто ситуация когда моргает выключенная люстра на светодиодных лампах встречается при установке выключателя оснащенного подсветкой. При выключении, через светодиод индикации проходит небольшой ток, который обеспечивает свечение, при этом цепь замкнута через лампочку, что приводит к зарядке конденсатора. Набрав определенную емкость, конденсатор пытается запустить лампу, но этого хватает только на один раз и полноценного включения не происходит. Ну а дальше процесс повторяется.
Самый простой вариант избавится от мигания люстры в таком случае, это просто удалить индикатор из корпуса. Есть еще одно решение, при котором параллельно лампе, подключается сопротивление. Оно принимает на себя нагрузку и предотвращает мигание светодиодной лампы. Если нет особого желания заниматься пайкой и лезть в конструкцию светильника, можно вместо одной светодиодной лампы поставить лампу накаливания небольшой мощности, вольфрамовая спираль которой будет исполнять роль резистора.
Иногда перед этими сложными операциями достаточно проверить схему установки выключателя. Неправильный монтаж, когда выключатель разрывает нулевой провод, также может являться причиной, почему мигают светодиодные лампы в люстре.
В заключение отметим, что постоянное мигание ламп в люстрах или других осветительных устройствах, значительно сокращает срок их эксплуатации. И если своевременно не выявить причины, то изделие выйдет из строя раньше, чем заявлено производителем.
Недостаточное качество лампочки
Некачественный осветительного прибора — еще один фактор, ведущий к мерцанию. Чтобы избежать подобной проблемы, рекомендуется придерживаться ряда правил:
- Выбирать лампочку следует с учетом параметров мощности, которые содержатся в специальных таблицах и указываются компанией-производителем в маркировке изделия.
- Многие энергосберегающие лампы имеют цоколь E27. Однако если речь идет о местном освещении, нужны цоколи E14.
- Для разных типов помещений необходима отличающаяся цветовая температура. Для офисов это 6 – 6,5 тысячи по шкале Кельвина, для гостиных и детских комнат — 4,2 тысячи Кельвинов, а для кухни или спальни — 2,7 тысячи.
Не стоит приобретать слишком дешевые осветительные приборы от малоизвестных производителей. Такая экономия нередко оборачивается быстрой поломкой устройства. Продукция от хорошо зарекомендовавших себя компаний — более разумный выбор. Гарантийный срок на изделие составляет от 6 до 18 месяцев.
Срок службы отремонтированной лампы
Как
долго проработает такая лампочка с “шунтированным” светодиодом?
Все будет зависеть от двух факторов. Во-первых, какое напряжение у вас в сети (нормальное, повышенное (>230V) или пониженное).
Во-вторых, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарай и т.п., где она включается на непродолжительное время, то лампа может спокойно прослужить несколько месяцев.
Если
это зал, спальня, кухня, то здесь речь идет о гораздо меньшем сроке.
Есть мнение, что отсутствующий элемент вызовет повышение тока во всей цепочке. Что зачастую на самом деле и происходит.
А
это уже приводит к последовательному выходу из строя остальных светодиодов один
за другим.
Но
если драйвер в лампе выполнен качественно и имеет хороший импульсный
стабилизатор тока, то работоспособность лампочки будет поддерживаться очень
долгое время.
Вот вам наглядное сравнение силы тока в “зашунтированной” лампе…
и в лампе, где вместо сгоревшего светодиода были впаяны несколько добавочных резисторов, которые как раз и должны были снизить ток.
Как
видите, разницы практически не наблюдается. Думаете стоит подобным образом
заморачиваться и беспокоиться о меньшем сроке службы?
Но опять же повторимся, это только при наличии хорошего драйвера.
При классической дешевой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.
Стабилизация тока в таких лампах очень условная.
Шаг 4 – Ремонтируем основного «виновника»
Вот мы и подошли к финальной части, где описывается, как самостоятельно починить люстру, которая не работает. Тут все довольно просто. Если светильник обычный (не светодиодный), Вам необходимо разобрать корпус и проверить все соединения проводов, а также состояние изоляции. Возможно, произошло короткое замыкание, в результате чего отгорел один из проводов.Также Вы должны проверить патроны, в которые вкручиваются лампочки. Очень часто выходят из строя данные элементы цепи и как следствие – не горит половина ламп либо одна из всех. В этом случае, особенно если продукция китайская, нужно выполнить замену патрона на новый, что явно не составит труда даже электрику-новичку!
После такого тщательного анализа и ремонта скорее всего люстра будет работать. Однако, данная инструкция подойдет только для тех условий, когда светильник самый обычный. А что делать, если люстра с дистанционными пультом управления, светодиодная либо с галогенными лампами? В данном случае ремонт более сложный, о чем мы вкратце поговорим ниже!
Чтобы Вы наглядно увидели, как отремонтировать люстру, которая не горит, мы представили несколько видео примеров по ремонту самых популярных неисправностей:
Более подробно о том, как проверить люстру, мы рассказывали в отдельной статье.
Ремонт светодиодной лампы с заменой драйвера для светодиодов
Если вы не желаете заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Произнесём, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько несложнее. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор усилия для светодиодов
Здесь важно выбрать стабилизатор, который будет обеспечивать труд светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и упрашиваем драйвер, который может обеспечить данную мощность
Теперь подавайте вновь обратимся к конкретному случаю
Теперь подавайте вновь обратимся к конкретному случаю.
Откручиваем отражатель от корпуса.
Снимаем рассеиватели светодиодов.
Обрезаем провода от престарелого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.
Припаиваем провода новоиспеченного драйвера на место старых.
Здесь важно не перепутать вход и выход, по-иному все сгорит, так и не заработав
Еще раз все проверяем и собираем лампу обратно. При необходимости изолируем драйвер и наносим термопасту. Этот вариант неплох тем, что здесь фактически необходимо перекусить провода на входе и на выходе у престарелого драйвера, подключить провода от новой платы и все. Лампу можно собирать назад. Единственное ограничение, этот вариант не подойдет в случае, если неисправностью является перегоревший светодиод.
Если вам негде приобрести драйвер, а может просто хотите испытать свои силы в радиоконструировании, то вы можете сделать его сами. Благо отдельный из схем довольно простые в сборке, потребуют минимум радиоэлементов, и не бедствуют в наладке. Электросхемы драйверов для светодиодов, которые можно применить, в том числе и для светодиодной лампы, повергнуты в нашей статье «Драйверы для светодиодов своими руками». О самой же светодиодной лампе можно разузнать подробнее «Светодиодная лампа».
Принцип работы прожектора и светового диода
Светодиодный, да и вообще любой светодиодный прожектор работает по схожему типу, и все они обладают одинаковой структурой. Внутри пластикового или металлического корпуса располагается лампочка, которая должна направлять свой свет строго вперёд. Добиться такого только посредством использования лампочки невозможно, поэтому вокруг неё размещаются специальные отражатели, которые и направляют свет в нужное место.
Расположение отражателей происходит таким образом, что они концентрируют весь свет который расходится в стороны в одну точку, после чего оттуда он и направляется в сторону направления светодиодного прожектора. Таким образом, излучаемый им свет получается очень ярким, насыщенным и кучным.
Основные элементы диодного прожектора
Рассматривая строение светового диода, можно заметить, что он состоит из двух основных составляющих, полупроводника и двух электродов, которые называются анод и катод. Когда напряжение на них подаётся они разогревают полупроводник, и он начинает излучать свет.
Чтобы система работала, входящий ток проходит через специальный выпрямитель и драйвер, которые регулируют и стабилизируют ток для нормальной работы устройства. Так как для работы светодиода требуется двенадцать вольт, то в схему обязательно добавляется ещё и блок питания.

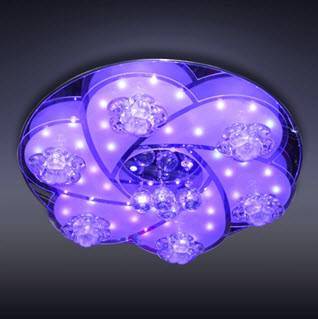

Потолочные люстры
Осветительные приборы, в которых встроены светодиоды, данной группы, есть самыми популярными и востребованными. В потолочных люстрах главным источником света могут быть обычные лампы накаливания. Есть возможность поменять их на светодиоды.
Ремонт можно провести самостоятельно. Также можно поступить и с галогенными осветительными приборами. Светодиоды горят очень красиво, поэтому люстры с ними очень любимы пользователями. Осветительные лампы данного типа излучают нежный свет, который может быть разных оттенков.
В одной люстре на светодиодах могут быть разные лампы по цвету. Чаще всего для этого используют лампы красного, синего и зеленного оттенка. Сочетание этих цветов в потолочных устройствах самое яркое и контрастное. Так как светодиоды не сильно горят и не раздражают глаза, их можно использовать в качестве ночников. Часто устанавливают потолочные осветительные приборы в детских комнатах. Малыши любят, чтобы в их комнате была разноцветная подсветка. Светодиоды, различные по освещению и мощности, для люстры можно купить в любом магазине электротехники.
Конструкция и основы функционирования
Конструкция светодиодного светильника
Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.
В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.
Коротко о главном
«Эффект призрака» безобидное явление, но иногда оно раздражает, а иногда сигнализирует о проблемах, связанных с домашней проводкой. Убрать свечение светодиодного светильника можно, если выяснить, почему оно возникает. Частой причиной горения выключенных LED-ламп является выключатель с ночной подсветкой, долго эксплуатируемая проводка, устройство самого девайса.
Не стоит сбрасывать со счетов и низкое качество лампы, для чего ориентироваться на продукцию проверенных производителей. Избавиться от неисправностей можно по-разному. При сравнении разных вариантов ламп, проверяйте соразмерность параметров (мощности и радиатора). В отдельных случаях можно исправить выключатель, но иногда решением станет замена проводки.
Оценок 0
Характерные неисправности люстры
Неисправности, связанные с люстрами, оснащёнными дистационным управлением, имеют характерные черты. Основные поломки, которые часто встречаются:
- Не реагирует на пульт;
- Не реагирует на стационарный выключатель;
- Не светятся определённое количество светодиодов или галогенных ламп;
- Выполняются несколько команд с пульта и перестаёт реагировать на команды;
- Не реагирует ни на пульт, ни на стационарный выключатель.
Нет реакции пульта
Причин может быть несколько. Возмите смартфон, включите режим камеры, наведите пульт на камеру и нажимайте кнопки. Если он работает, то вы увидите на экране яркое белое моргание. Если нет — значит, его надо ремонтировать.
Определить причину неисправности можно, выполнив следующие действия:
- Проверка батареек;
- Проверка дорожек платы пульта;
- Проверка и чистка контактных площадок платы.
Нужно открыть отсек, где установлены батарейки, и достать их. Проверить напряжение батарейках мультиметром, если оно ниже нормы — заменить батарейки.
Если дальше световой прибор не реагирует на пульт, возьмите и разберите его, просмотрите внимательно дорожки печатной платы, места паек — вокруг них могут быть кольцевые трещины, если они есть — пропаяйте. Почистите контактные площадки.
Если пульт работает, значит, причина в конроллере управления люстрой. Снимите люстру, достаньте блок контроллера, разберите его и увидете плату RF-приёмника. Проверьте все конденсаторы на плате и контакты паек, желательно все конденсаторы заменить, так как со временем ёмкость их падает, и они дают утечку. Проверьтеть контакты возле фотоэлемента, они часто теряются, если надо — пропаяйте. Проверьте китайский фотоэлемент на предмет трещин.
Если всё обнаруженные неполадки устранены, а RF-приёмник не заработал, значит, вышла из строя микросхема RF-приёмника. Замените микросхему или купите новый RF-приёмник.
Неккоректная работае с пульта
Если со стационарного выключателя работают все режимы, а с дистанции сначала срабатывают выбранные режимы, а потом световой элемент перестаёт реагировать на команды, то проблема в плате контроллера управления. На ней находятся металокерамические конденсаторы, которые напоминают толстенькие подушечки — именно их и надо заменить.
Неполадки со стационарным выключателем
Если люстра включается с дистанционного пульта управления и не реагирует на стационарный выключатель, это значит, что контроллер управлением исправен и электронные трансформаторы тоже. Иначе бы с пульта она не работала при условии исправности пульта и блока контроллера управлением. Надо взять мультиметр и прозвонить все соединения выключателя с блоком контроллера, предварительно всё обесточив. Найти обрыв и устранить.
Не светятся светодиоды и лампы
Если не светятся все светодиоды, значит, не работает контроллер управления. Если не светится определённое число, значит, вышел из строя один или несколько светодиодов, или один из двух электронных трансформаторов, который питает свою линейку светодиодов. Светодиоды соеденены последовательно, и если один сгорел, то цепь разрывается, и остальные тоже не светятся. Проверьте светодиоды. Найдите сгоревший и замените.
Если используются галогеновые лампы, надо проверить электронные трасформаторы, к которым они подсоединены. Затем проверить сами лампы: обычно они соеденены паралельно и легко прозваниваются мультиметром. Наидите неисправную и замените.
Светильник не включается
Если люстра не срабатывает ни от пульта управления, ни от стационарного выключателя, скорее всего, вышел из строя блок управления люстрой. Обычно своё предназначение блок управления люстры выполняет очень надёжно, но из-за перепадов напряжения выходит из строя микросхема блока управления, выгорают проводящие дорожки на плате. Откройте блок, держа плату одной рукой. В другую руку возьмите увеличительное стекло, с помощью которого внимательно расматрите металлизированные дорожки на предмет повреждений и микротрещин. Повреждённые элементы можно восстановить.
Диагностика и ремонт светодиодных люстр с пультом управления особых трудностей не вызывает. Вы сможете сэкономить значительную сумму денег, отремонтировав люстру самостоятельно и не прибегая к помощи специалиста.
Почему моргают светодиодные лампы от брендовых производителей?
При низком напряжении в сети, даже при достаточной ёмкости конденсатора, может появиться мерцание, поскольку из-за снижения амплитуды конденсатор попросту не будет успевать подзаряжаться.
Такие скачки напряжения эпизодичны, но если они вызывают дискомфорт, помочь может установка стабилизатора напряжения.
Если все неполадки устранены, а светодиодные лампы моргают при включении всё равно, проверьте контакты на патроне и выключателе. Возможно, плёнка окисла просто ухудшает контакт в месте соединения.
Крайне редко бывает, что мигает не вся лампочка, а лишь часть светодиодов. Почему моргает светодиод, когда соседние кристаллы светят нормально? Эта проблема возникает, если при сборке матрицы использовались несколько типов кристаллов с разным номиналом питания. К сожалению, бороться с этим не возможно, наиболее вероятно часть светодиодов вскоре попросту выйдет из строя.
Моргание светодиодных ламп с небольшой частотой, различимой глазом, выявляется сразу и вопрос лишь в поиске причины.
Почему перегорают светодиодные лампы, может быть проблема в блоке питания
Если речь идет о низковольтных светодиодных лампах, как те, что устанавливают в точечные светильники, то они питаются от светодиодного драйвера или от блока питания, который сам выполняет роль электронного балласта.
Когда мощность драйвера или блока питания подобрана неправильно, то светодиоды могут перегореть по двум причинам: или схема соединения светодиодов неправильная, или мощность драйвера ниже чем нужно. Желательно брать блок питания с запасом по мощности на 15-20%.
4. Скачки напряжения или другие проблемы с электроснабжением
Частой причиной того, что лампы систематически перегорают, является нестабильное напряжение в сети. Это могут быть как скачки, так и просадки.
Вредны для ламп и частые выключения подачи электрического тока, систематическая смена режимов работы.
Это особенно актуально для небольших городов, удалённых деревень, сёл и конечно дачных посёлков, где, к сожалению, не всегда электросети ремонтируются и правильно своевременно обслуживаются.
Также проблемы с электроснабжением нередко встречается и в больших городах, в современных квартирах и домах. Они бывают вызваны локальными проблемами с электропроводкой и электрооборудованием.
Какие проблемы могут возникнуть
Чтобы разобраться, почему не горит светодиодная лента, необходимо знать о возможных причинах неисправности, они бывают следующими:
подсветка не горит полностью. В данном случае для начала следует проверить, включен ли блок питания. Следующий шаг, проверка напряжения в розетке. Для этого подойдёт мультиметр или контрольная лампа. Если всё в порядке, стоит проверить провод, который ведет напряжение к блоку питания
В случае отсутствия проблем стоит обратить внимание на качество соединения между контактной площадкой ленты и проводом. Также причина неисправности может скрываться в печатной плате;
диоды загорелись только до центра ленты
Причина данной неисправности состоит в перегорании одного из сегментов;
светодиоды постоянно мерцают. Здесь причин может быть несколько. Одна из них, это выход из строя блока питания. Также рекомендуется проверить соединения по всей длине и питающие её провода. Иногда мерцание возникает из-за перегрева или постепенного истечения срока службы диодов, вскоре они перестанут загораться вовсе;
мерцает отдельный кусок ленты или некоторые диоды. Это происходит по причине повреждения или перегорания одного из чипов. Также возможна неисправность резистора.
Светодиодная лента наполовину не светится
Эта поломка одна из распространённых. Это говорит о том, что в одном из сегментов дорожка вышла из строя. Диагностика состоит в том, чтобы подавать питание на участки, которые расположены за проблемным местом LED-ленты. В поломке не стоит спешить обвинять диоды. Иногда это происходит по причине разрыва проводника. Чтобы этого не произошло, сгибы не должны быть слишком резкими.
Пример поломки на сгибе.
Чтобы устранить эту неисправность, неработающий отрезок необходимо удалить, а работающие части спаять между собой. Такой вариант ремонта уместен далеко не всегда, так как лента станет короче. В любом случае придётся купить ещё одно изделие, чтобы заполнить пробел.
Потеряла яркость
Потерю яркости можно заметить не сразу. Лента продолжит гореть, но не так ярко, как раньше. Это может произойти с отдельным отрезком или по всей длине. Возможные причины, это:
- срок службы светодиодов заканчивается. Если диоды перестают светить как прежде уже через 2-3 месяца, это говорит о браке, который был допущен на производстве. Также постепенное затухание может свидетельствовать о перегреве;
- неисправность блока питания. Также рекомендуется проверить контакты в том месте, где лента соединяется с источником питания. Если на стыке использовалась пара штекер-гнездо или коннектор, возможно, произошло окисление, из-за чего в данных местах нарушается проводимость тока.
Потускневшие светодиоды.
Чтобы разобраться в том, как починить светодиодную ленту, которая перестала светить ярко, мастера советуют для начала заняться определением степени стабильности её работы. К ремонту источника питания стоит приступать, если все диоды потускнели. Если яркость нарушена на отдельном участке, его придётся заменить.
Совсем не светит
Если диоды не загорелись все до одного, стоит искать причину в электропитании. Для начала нужно проверить 12-ти вольтный адаптер и наличие самого напряжения 220 вольт. Проблема может возникнуть на низковольтном выходе и входе. В большинстве случаев, причиной произошедшего является плохое соединение на участке с первыми тремя чипами. Чтобы выяснить это, питание следует подать со следующих диодов по порядку. Если подсветка включилась, проблемный участок отрезают по специальной линии.
Линия для удаления повреждённого отрезка.
Мигает
Мигание светодиодов может говорить о недостаточной мощности адаптера. Чтобы этого не происходило, каждый источник должен иметь запас по мощности минимум 20%. Кроме этого, мерцание может вызвать пайка, которая производилась с агрессивными разновидностями флюса. Соединяя отдельные участки, рекомендуется использовать обычной канифолью или сразу нейтрализовать флюс, который остаётся на подложке.
Рекомендуемая канифоль для пайки.
Если изделие работает от сети 220 В, есть вероятность, что произошел сбой сглаживающего конденсатора. В данном случае мерцание будет практически незаметным. Самые безобидные причины мигания светодиодов, это поломка пульта управления, неполадки на отрезке из трёх чипов или выработка ресурсов диодов.
Проблема в подсветке выключателя
Чаще всего с вопросом «Почему светодиодные лампы продолжают гореть при выключенном выключателе?» обращаются люди, использующие в помещении выключателями с подсветкой. Миниатюрная неоновая лампочка (иногда светодиод), расположенная внутри корпуса, не влияет на работу светильника, когда источником света является лампа накаливания или галогенка. Если же в светильник вкрутить светодиодную лампочку, то нередко она продолжит тускло гореть и после снятия напряжения.
Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже. Из схем следует, что на нагрузке L1 после отключения освещения всё равно присутствует небольшой потенциал, который проникает через цепь неоновой лампочки (рис.
Обозначения на схемах:
- HL1 – светодиод или неоновая лампочка подсветки;
- D1 – диод, ограничивающий обратное напряжение;
- L1 – светодиодная лампа основного освещения;
- S1 – выключатель с подсветкой.
Устранить данную неисправность можно тремя способами:
- Заменить имеющийся выключатель на обычный или убрать из него подсветку своими руками.
- Установить резистор (рис. 3) или конденсатор (рис. 4) параллельно нагрузке. Радиоэлемент можно разместить в распределительной коробке, в самом патроне лампы либо с тыльной стороны выключателя, если через него проходит и фазовый и нулевой провода. В первом случае потребуется резистор R2 с номиналом в 50 кОм и мощностью 2 Вт либо мощностью 0,5–1 Вт, но с сопротивлением в 1 МОм. Компактность и дешевизна резистора, в данном случае, неоспоримый плюс. Но есть и отрицательный момент – потребление активной мощности и незначительный нагрев. Второй вариант с конденсатором C1 лишен отрицательных моментов резистора и способен компенсировать сетевые помехи от других электрических приборов в помещении. Для установки потребуется неполярный ёмкостный элемент. Рекомендуется использовать конденсатор с ёмкостью от 0,1 до 1 мкФ, способный выдерживать напряжение в 630 вольт.
- Убрать еле заметное свечение нескольких светодиодных ламп не составит труда, если они запитаны от одного выключателя. Для этого одну из LED-ламп необходимо заменить лампой накаливания небольшой мощности. Вольфрамовая нить будет выполнять функцию шунтирующего резистора, пропуская через себя вредный ток от подсветки. В результате ни одна из параллельно подключенных ламп не будет светиться при выключенном выключателе, так как силы тока не хватит, чтобы зажечь нить накала.
Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже.
Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.
Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.
Если светодиод необходим, ищут конструктивное решение.
- Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
- Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.
Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.
Почему светится светодиодная лампа при выключенном выключателе
Имеется несколько распространенных причин свечения светодиодных лампочек при отключенном выключателе:
- Низкое качество изоляционных материалов.
- Использование выключателя с подсветкой.
- Низкое качество лампочки.
- Проблемы с электропроводкой.
- Особенности схемы электропитания.
Некачественная изоляция
Недостаточно качественное изолирование на любом из участков электроцепи часто становится причиной проблем со светом. Данная неисправность имеет наиболее тяжкие последствия, потому что для ее исправления понадобится нарушать отделочный слой на стенах, чтобы заменить изоляцию.
Чтобы проверить изоляцию на утечку тока, в течение 1 минуты подается высокое напряжение в сеть. Это нужно для имитации условий, при которых и случаются пробои в электроцепи.
Использование выключателей с подсветкой
Ответ на вопрос о том, почему светится светодиодная лампа при выключенном выключателе, кроется в использовании выключателя с подсветкой. Во внутренней части такого устройства имеется световой диод с резистором, ограничивающим ток. Причина свечения лампы в том, что даже при отключении контакта через них все еще проходит напряжение. Однако на полную мощность лампочка не светится, поскольку в схеме имеется токоограничивающий резистор.
Лампа светит либо постоянно (если ток достаточный) либо прерывисто (мигает, так как ток слишком слабый). Однако даже в последнем случае ток достаточный, чтобы подзарядить конденсатор. Как только в конденсаторе скапливается достаточное напряжение, включается микросхема стабилизатора, и лампочка тут же загорается. Работа лампы в таком режиме приводит к ее быстрому изнашиванию, так как количество циклов срабатывания у микросхем конечно.
В данном случае существует несколько методов устранения проблемы светящей лампочки. Проще всего устранить подсветку из выключателя. Для этого демонтируют корпус и удаляют провод, направленный к резистору или световому диоду. Также возможна замена выключателя на другой, в котором отсутствует функция подсветки.
Еще один способ решения вопроса подразумевает впайки шунтирующего резистора параллельно лампочке. Понадобится резистор на 2 ватта с сопротивлением до 50 кОм. Если поступить таким образом, ток будет идти по данному резистору, а не через драйвер электропитания лампочки. Установка резистора не отличается сложностью. Нужно лишь удалить плафон и закрепить ножки сопротивления в клеммнике присоединения сетевых проводников.
При отсутствии достаточных познаний в электротехнике можно поступить проще. Для этого следует поставить в осветительный прибор обычную лампу накаливания. Спираль лампочки при выключении послужит тем самым шунтирующим резистором. Однако этот вариант подойдет лишь при наличии в осветительном приборе нескольких патронов.
Низкое качество лампочки
Нередко причиной неисправности является недостаточно качественная лампа. В этом случае есть только один способ решения проблемы — замена изделия на более качественное.
Проблемы с электропроводкой
Если на этапе монтажа электрической проводки допущены ошибки, одним из последствий этого может стать свечение лампы при уже отключенном выключателе. Такая ситуация бывает, когда перепутан ноль с фазой, и даже после отключения провода остаются под фазой.
Исправить положение следует не только, чтобы избавиться от светящей без необходимости лампочки. Это также нужно во избежание удара током при замене лампы.
Особенности схемы электропитания
Чтобы обеспечить более яркое свечение и уменьшить пульсацию света, в схему электропитания иногда добавляют конденсатор с высокой емкостью. Это приводит к тому, что даже когда выключатель выключен, в нем все еще имеется достаточный заряд, позволяющий светиться светодиодам.
