Как сделать ремонт водонагревателя своими руками: доступные для домашнего мастера методы

Внутренний бак

Внутренний бак без преувеличения считается самой «хрупкой» деталью водонагревателя. Резервуар может иметь различное исполнение: например, из нержавеющей стали, как правило, без покрытия, или из другого материала, но с эмалью, либо просто из пластика. Но причины для протечки общие для всех:

— ошибки при монтаже. Если вы не специалист по монтажу водонагревателей, вам стоит внимательно отнестись к инструкции, которую прилагает к устройству каждый производитель. В противном случае, есть вероятность забыть установить небольшую, но очень важную деталь – например, предохранительный клапан.

— превышение порога максимального давления воды в системе. С этой проблемой чаще других сталкиваются жители многоэтажек. Чтобы подать воду на шестнадцатый этаж, давление в трубах должно сильно превышать величину, критичную для водонагревателей. Спасением в данной ситуации станет установка понижающего редуктора – он не позволит нарушить соединения устройства.

Стоит отметить и нередкую обратную ситуацию, когда электрический водонагреватель устанавливается на даче или загородном доме. В этом случае давление в водопроводной системы может быть недостаточно для нормальной работы водонагревателя. Внимательно изучайте при покупке водонагревателя необходимое минимальное давление воды в системе, при котором производитель гарантирует работу водонагревателя.

— замерзание воды в баке. Если водонагреватель установлен на даче, где не предполагается отопление в зимний период, владелец обязательно должен сливать остатки жидкости из устройства. Невыполнение данного условия приведет к самым печальным последствиям — замерзшая вода просто-напросто разорвет резервуар или в лучшем случае произойдет повреждение герметизирующих прокладок. Практика показывает, что самым надежным способом сохранности водонагревателя зимой, будет его снятие и хранение в квартире — отапливаемом помещении.

— коррозия бака. Внутренний бак устройства находится в постоянном взаимодействии с водой, которая вызывает его постепенное разрушение. На сегодняшний день почти все производители включают в конструкцию водонагревателей магниевый анод. Он служит для того, чтобы принимать основной «удар» на себя: магний вступает в реакцию со свободными ионами воды, защищая и стенки бака, и сам нагревательный элемент. Со временем анод истощается, поэтому специалисты рекомендуют заменять его не реже раза в год.

Виды неисправностей и их причины

Есть множество причин выхода бойлеров из строя. Большинство из них можно исправить самостоятельно. Основные проблемы:

Устройство не греет воду. Причина может быть в выходе из строя ТЭНа или электрической системы. Если процедура нагрева занимает больше времени, чем обычно, это говорит о множественной накипи, которую нужно удалить. Кроме того, из-за отложений бойлер может чаще включаться/отключаться.
Перегрев воды — следствие поломки термостата.
Течь из-под фланца свидетельствует о повреждении емкости из-за механических действий или коррозии металла.
Если устройство постоянно шумит, возможно, на нагревательном элементе много накипи, или обратный клапан сломан.
Дисплей показывает ошибку. Некоторые приборы оснащены электронной системой, сбой в которой может произойти из-за скачков напряжения или поломки модуля.
Отсутствие подачи горячей воды говорит о поломке нагревательного элемента или термостата.
Горячая вода темного цвета свидетельствует о присутствии коррозии, появление которой может спровоцировать жесткая вода. Если бак поврежден, скорее всего, нужно приобрести новое устройство.
Нагреватель бьет током. Такая ситуация может случиться вследствие повреждения кабеля или разрыва ТЭНа.
Не включается или не выключается устройство — причина в выгорании контактов или оплавлении кнопок.
Постоянному перегоранию ТЭНов способствуют большое количество накипи или неправильная установка прибора.
Если в водонагревателе появился воздух, значит, износились прокладки или сломался обратный клапан.

Замена ТЭНа или анода

Если перегорели датчик температуры или нагревательный элемент, подошел срок замены магниевого анода. Сначала нужно отключить прибор от электросети, затем:

Снять пластмассовую крышку, отсоединить провода. Перекрыть подачу холодной воды, отсоединить трубы. Открутить крепежные винты, снять защитный кожух. Убрать термодатчик и фланец. Извлечь ТЭН аккуратно, чтобы не повредить резиновую прокладку. Снять прибор со стены, поместить его в ванну, а затем направить внутрь шланг с водой, чтобы извлечь оставшуюся накипь. Для чистки нагревательного элемента в 2 л воды размешать 50 г лимонной кислоты. Держать в полученном растворе ТЭН до растворения отложений (10−12 часов). Выкрутить магниевый анод и оценить его состояние. Если остался один штырь, заменить деталь. После очистки вернуть детали на свое место. По мере надобности установить новый термодатчик. Собрать конструкцию в обратном порядке

Особое внимание нужно обратить на состояние резиновых прокладок. Если они пришли в негодность, рекомендуется поменять их на новые, чтобы избежать протечек изделия после сборки

Подключать изделие к электрической сети нужно после полного наполнения водой.

Устранение протечек

Если из прибора капает вода, причина может быть в износе уплотнительных прокладок или повреждениях емкости. В последнем случае ремонт нагревательных баков не имеет смысла, требуется покупка нового устройства. Если проблема в резиновых уплотнителях, нужно заменить их на новые.

Во время монтажа водонагревателя специалисты проводят установку запорных элементов. На вход холодной воды ставится обратный клапан, который регулируется при работе системы.

Защитный клапан располагают на трубе подвода холодной воды, следуя определенным рекомендациям:

Нельзя проводить монтаж запорной арматуры между вентилем и бойлером.
Для гибкого шланга нужно сделать специальное отверстие в канализационной трубе.
Для быстрого слива воды из прибора допустима установка шарового крана с тройником.
Протечка клапана может свидетельствовать о его выходе из строя. Исправить ситуацию поможет полная замена комплектующих.
Еще одной причиной течи может быть чрезмерное давление воды. Чтобы предотвратить это, оптимально установить регулятор, понижающий показатели до нормы.

Удаляем накипь

Если бойлер не нагревает воду до нужной температуры, но все же шумит при включении, значит, на ТЭНе образовалась накипь, которую нужно самому почистить. Сделать это не сложно, необходимо всего лишь отключить технику от сети, слить воду с бака и разобрать корпус, чтобы извлечь нагревательный элемент. С отключением вилки из розетки сложностей у Вас не возникнет, а вот слив воды может немного затруднить ремонт. Сразу же рекомендуем просмотреть видео урок, в котором показываются простой метод решения данной трудности:

Мастер класс по сливу воды

После того, как Вы опустошите бак, необходимо будет выполнить разборку бойлера своими руками. Для этого аккуратно отсоедините все фастоны, подключенные к термостату и открутите болты, которых, как правило, 6 штук.

Во время извлечения ТЭНа выльется еще немного воды, которая осталась в резервуаре. Сам нагревательный элемент рекомендуется сразу же почистить, пока он мокрый и отложения накипи не отвердели. Для чистки рекомендуем использовать специальные средства, которые можно разбрызгать на нагреватель. Через некоторое время отложения без усилий счищаются деревянной лопаткой либо даже тупым ножом. Также для ремонта можно прокипятить ТЭН в ведре с добавлением специальной кислоты в воду, что эффективно позволит решить проблему. Чтобы уже наверняка избавиться от накипи, советуем мелкозернистой наждачной бумагой («шкуркой») зачистить трубки до металлического цвета.

Одновременно с ремонтом бойлера, который долго либо слабо греет воду, рекомендуется заменить магниевый анод, который защищает бак от коррозии. Для этого демонтируйте изношенный стержень и приобретите точно такой же, чтобы выполнить замену своими руками!

Чистка от накипи в домашних условиях

После этого нужно собрать бойлер в обратном порядке и проверить, получилось ли отремонтировать слабый нагрев воды. Не забывайте, что первым делом Вы должны залить бак полностью водой, после чего уже подключить вилку к электросети и выполнить запуск.

Обращаем Ваше внимание на то, что бывает ситуация, когда бойлер не греет воду, потому что нагреватель пробит. В этом случае самостоятельный ремонт заключается в том, что его нужно прозвонить мультиметром, установив режим измерения сопротивления

Об это мы как раз и расскажем ниже!

Ремонт ТЭНа своими руками

Если во время чистки медных трубок электробойлера вы заметили на ТЭНе трещины или разрывы (часто случается с ТЭНами в бойлерах от Thermex и Isea), значит устройство перегорело. Удостовериться в этом можно, проверив сопротивление трубчатого электронагревателя с помощью мультиметра.

Такой трубчатый электронагреватель придется заменить. При этом, дешевле будет приобрести новый ТЭН российского или украинского производства. Так, качественные ТЭНы делает ООО “Арисмаш” (г. Горловка).

В водонагревателях с двумя ТЭНами (например, Gorenje OGBS 100 ORV9), при выходе из строя малого электронагревателя, его можно отрезать, заглушив отверстие бронзовыми болтами. Но такая мера считается временной (большой ТЭН может перегрузиться и выйти из строя при нагреве), и подходит лишь для ремонта электронагревателей в бойлерах на 30-50 литров.

Защитить ТЭН от преждевременного выхода из строя позволит:

Своевременная замена анода. Магниевый анод устанавливается в ТЭНах для смягчения воды. То есть, накипь на нем образовывается сильнее, нежели на трубчатых нагревателях. Поэтому, менять его следует, в среднем, раз в 1-1,5 года.
Установка фильтров очистки и умягчения воды на трубе при входе в оборудование.

Кроме того, следует соблюдать правила эксплуатации бойлера. Так, водонагреватель никогда нельзя включать с пустым баком. Не рекомендуется устанавливать терморегулятор на максимальные значения. Иначе ТЭН, как устройство, которое держит заданную температуру воды, будет чаще включаться и быстрее вырабатываться.

Особенности различных конструкций

Прежде чем приступать к ремонту водонагревателя своими руками, нужно разобраться, к какому типу относится устройство. Существует несколько разновидностей:

электрические бойлеры;
проточные;
системы косвенного нагрева;
газовые колонки.

Электрические нагреватели

Этот тип бойлеров считается наиболее популярным. Конструкция состоит из бака, теплоизоляционного слоя (зачастую используется пенополиуретан), а также верхнего кожуха.

Нагревательный элемент располагается внизу устройства. Вода греется до определенной температуры, которая заранее устанавливается на термостате, максимальное значение составляет +75°С.

Если забора воды не происходит, прибор поддерживает температурные показатели, включая и отключая ТЭН. Он оборудован защитой от перегрева, поэтому при достижении максимальных показателей устройство отключается.

Оптимальное значение температуры составляет +55°С, именно в таком эксплуатационном режиме конструкция прослужит дольше и сэкономит электричество.

Забор горячей воды осуществляется через трубку, которая располагается вверху прибора. Входное отверстие для холодной жидкости находится снизу устройства. Металлический бак защищает от коррозии специальный магниевый анод, имеющий определенный рабочий ресурс. Замену элемента необходимо производить один-два раза в год в зависимости от жесткости воды.

Системы косвенного нагрева

Такие изделия самостоятельно не вырабатывают тепловую энергию, нагрев воды осуществляется с помощью змеевика, в котором расположен теплоноситель.

Холодная вода поступает с нижней части прибора, выход горячей осуществляется сверху. Устройства косвенного нагрева могут обеспечить большим количеством горячей воды, в силу этого их часто устанавливают в больших домах. Принцип работы состоит в обмене теплом жидкостей с различными температурами. Чтобы на выходе было +55°С , нагрев производится до +80°С.

Процесс занимает много времени, эту особенность нужно учесть при выборе подходящего устройства. Как и электрические аналоги, косвенные оборудованы магниевым анодом. Конструкции бывают настенные или напольные, кроме этого, их можно подсоединить к двухконтурному газовому котлу. Более дорогие модели оснащены дополнительными электрическими нагревательными элементами, которые по мере надобности уменьшают время нагрева.

Газовые и проточные конструкции

Приборы, работающие на газе, бывают только настенными. Внутри конструкции присутствует теплоизоляционный слой. Сверху располагается дымоходный патрубок, а снизу — газовая горелка. Последняя является источником нагрева, кроме того, ей помогает теплооборот продуктов горения. Автоматическая электронная система осуществляет контроль и по мере надобности тушит газ. Колонка оборудована защитным анодом.

Газовые водонагреватели выдают большое количество горячей воды за короткий промежуток времени.

Электрические системы осуществляют нагрев с помощью ТЭНов увеличенной производительности. Несмотря на малые габариты, изделия высокомощные, поэтому их область использования ограничена. Горячая вода поступает регулярно без перерыва на нагрев.

Принцип работы водонагревателя

Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а накопительные модели, которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент – ТЭН, подключенный к электропитанию.

Важная часть устройства – терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.

Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.

Устройство накопительного водонагревательного прибора не слишком сложное. Наиболее уязвимые элементы такого прибора – бак, ТЭН, термореле и прокладка

Также среди потребителей популярны проточные водонагреватели, которые представлены на рынке в широком ассортименте. Такие модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают.

Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.

Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок – электрокоррозия.

Проточные нагреватели обычно ломаются по тем же причинам, что и накопительные модели. Диагностику и ремонт таких приборов осуществляют схожими методами

Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии

Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали

В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.

Регулярная очистка внутренностей и ТЭНа водонагревателя от загрязнений и накипи, а также замена магниевого анода снизит вероятность поломок

Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом

Трубы входа для холодной воды и выхода – для горячей обычно не доставляют никаких проблем, если монтаж накопительного или проточного нагревателя выполнен правильно.

Электрическая схема устройства бытового водонагревателя поможет правильно выполнить его ремонт, который обычно состоит в замене испорченных элементов

Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.

Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.

Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.

Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.

Причины неполадок бойлеров

Чтобы понять, почему нагреватели выходят из строя, нужно разобраться в принципе их работы и назначении основных элементов. Независимо от того, какой у вас тип бойлера — накопительный или проточный, их конструкция схожа. Отличается только марка, дизайн и вместительность бака.

Устройство бака нагревателя достаточно простое. Он состоит из двух частей: внутренней и внешней. Между ними закладывается слой термоизоляции — пенополиуретан. Корпус включает два патрубка: один с рассекателем на конце служит для закачивания холодной воды, другой — горячей.

Наличие терморегулятора позволяет устанавливать нужную температуру нагрева.

Поломки просто так не случаются, для этого есть свои причины:

Скачки напряжения в сети.
Длительное пренебрежение сервисным обслуживанием.
Неверная установка или подключение прибора.
Появление накипи и коррозии на деталях.
Несвоевременный ремонт.

Чтобы выяснить причину и точно определить место неполадки, проводится диагностика деталей.

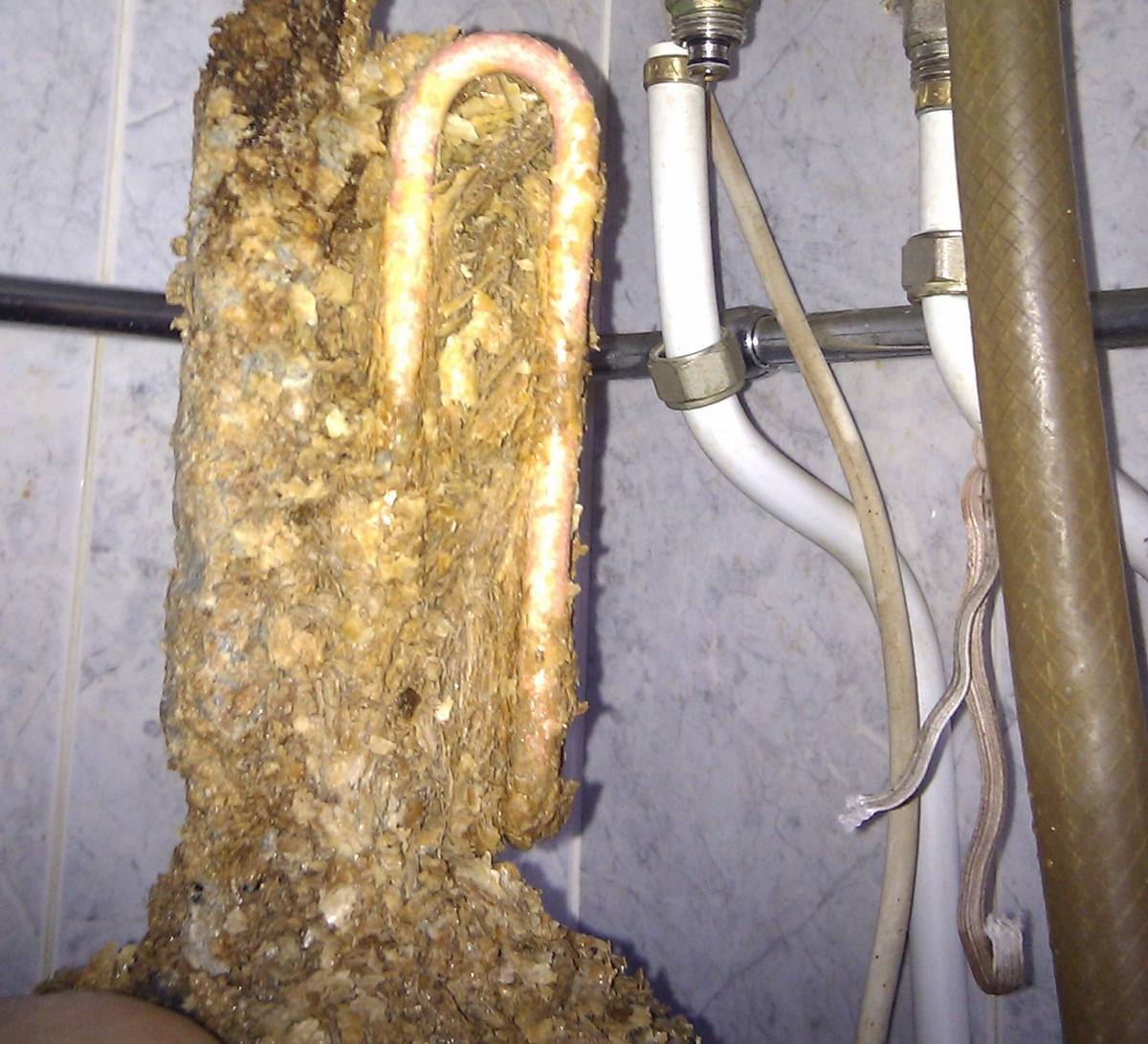

Как очистить ТЭН своими руками

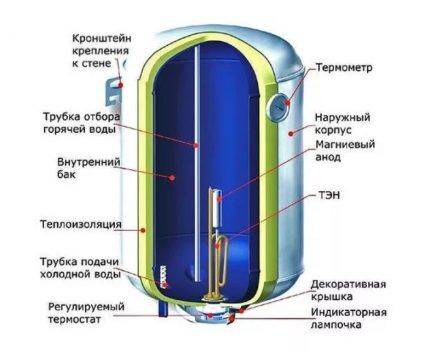

Схема устройства водонагревателя.

Если случилось так, что при наличии напряжения в сети и работающих индикаторах (если есть) на корпусе водонагревателя он перестал автоматически включаться даже при увеличении поворотом терморегулятора требуемой температуры воды, это может указывать на перегорание ТЭНа или на то, что исправный элемент покрыт слоем накипи. В этом случае накипью покрыт и щуп термостата, что мешает автоматике вовремя «оценить» температуру в баке и произвести включение или отключение ТЭНа.

Для проверки исправности нагревательного элемента водонагревателей достаточно снять нижнюю защитную крышку и включить реле принудительно. Если загорается лампа — индикатор нагрева и слышен шипящий звук работающего ТЭНа, значит, он исправен. В этом случае ремонт сведется к демонтажу ТЭНа и его очистке.

Шаг 1- для того чтобы демонтировать нагревательный элемент, требуется отключить бойлер из сети, вынув вилку из розетки;
Шаг 2- для слива воды из бака:

Схема подключения водонагревателя.

Перекрыть краны подачи холодной и горячей воды. Открутить гайки соединительного шланга подачи холодной воды в бойлер, надеть на патрубок бойлера шлаг подходящего диаметра и направить его в ведро или раковину. Открыть кран горячей воды — произойдет слив воды сразу с этого крана и с крана холодной воды, для наиболее полного слива воды из бака нужно после того, как вода перестанет вытекать из крана горячей воды, подключить к этому крану автомобильный насос и продуть его. Отсоединить провода, тщательно зарисовав их положение или сделать фото, снять электрическую часть терморегулятора, чтобы не повредить ее при попадании воды. Открутить гайки на фланце бойлера, аккуратно снять его вместе с ТЭНом — при этом вытечет небольшое количество оставшейся в баке воды

Если нагреватель настолько оброс накипью, что его трудно извлечь, осторожно шлицевой отверткой можно слегка очистить его, чтобы можно было достать. Тупым ножом тщательно очистить ТЭН и щуп термостата, заменить при необходимости магниевый анод

Для очистки можно использовать специальные средства для удаления накипи. Сборку водонагревателей производить в обратной последовательности

При монтаже не забывать поставить резиновую прокладку под фланец. После завершения работ сначала заполнить бойлер водой, проверив герметичность, затем произвести подключение к сети.

Если ТЭН перегорел — эта последовательность применяется и для замены его на новый.

https://sovet-ingenera.com/otoplenie/vodonagrevatel/remont-vodonagrevatelya-svoimi-rukami.html
https://make-hands.ru/pravilnoe-obsluzhivanie-vodonagrevatelya-i-chistka-tena-ot-nakipi.html
https://domikelectrica.ru/zamena-tena-v-bojlere/
http://tehnika.expert/klimaticheskaya/vodonagrevatel/remont-bojlera.html
https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kak-obsluzhivat/
http://dekormyhome.ru/remont-i-oformlenie/kak-opredelit-i-ystranit-neispravnosti-boilera-svoimi-rykami.html

Устраняем протечку бака

Протечка емкости для набора воды может происходить по ряду причин. Ошибки, допущенные при монтаже, могут привести к плохой герметизации у основания патрубков. В данном случае нужно будет произвести замену прокладок.

Если с трубками все в порядке, нужно внимательно осмотреть сам корпус на наличие трещин. Треснутый или проржавевший бак не всегда можно починить. Однако если дефекты не слишком масштабные, то заделать дыры в емкости можно при помощи сварочных работ. В качестве альтернативного варианта можно использовать и так называемую холодную сварку, но это будет лишь временным устранением проблем.

Грязная и неприятно пахнущая вода из нагревателя

Если при включении горячей воды из крана вытекает нечто подобное на квас, имея характерный запах болота, то самое время произвести чистку нагревателя. Возникает эта ситуация, когда внутри закрытого резервуара скапливается осадок и мул, который течет по трубам. Визуально это может быть незаметно, но мусор имеет свойство накапливаться и оседать не только на ТЭНе, но и на стенках бойлера.

Проблему следует решать в два этапа:

Поставить фильтр на ввод холодной воды: он позволит задерживать мусор и грязь, а также бактерии, которые способны жить в закрытой системе резервуара. Вода станет намного чище, а производить профилактические чистки бойлера понадобится реже.
Почистить бойлер: можно залить специальные дезинфицирующие растворы через подающую трубку, после чего слить содержимое в ведро. Есть масса специальных средств, чтобы почистить бойлер.

Процедура чистки не вызовет особых затруднений. Последовательность действий зависит от выбранного средства:

Название	Количество	Последовательность действий
Лимонная кислота	20 г порошка на каждый л воды	Нужное количество лимонной кислоты размешать с 2 л воды, после чего ввести раствор через шланг подачи воды. Включить в сеть и поставить максимальные значения на реле. Дать прокипеть в течение 3-4 часов, после чего открыть кран горячей воды и полностью спустить из бойлера воду
Уксусная эссенция	10 мл на каждый л воды	Уксус следует ввести в бойлер через шланг, после чего подсоединить шланг к трубопроводу. Поставить на максимальную температуру и слить полностью воду через 4 часа
Кислотные растворители для чистки бойлеров	Пропорции нужно смотреть в инструкции	Средство заливается в бойлер и оставляется на 1-2 часа, после чего вода полностью сливается

Выводы и полезное видео по теме

Подробное видео по диагностике состояния, обслуживанию и самостоятельному ремонту бытовых водонагревателей можно посмотреть здесь:

Отремонтировать водонагреватель не так уж сложно, если речь идет о замене некоторых его элементов. В случае серьезной поломки разумнее будет обратиться в специализированный сервисный центр. Правильная эксплуатация прибора и его своевременное техническое обслуживание избавят от множества проблем и расходов.
