Как выбрать розетки в ретро стиле

Преимущества и недостатки

Винтажная проводка характеризуется следующими достоинствами:

1. Низкая трудо- и материалоемкость. Отпадает необходимость применять фальшстены и металлические кабель-каналы.
2. Высокая скорость монтажа.
3. Оригинальный дизайн.
4. Высокая допустимая нагрузка. Это объясняется тем, что у внешней проводки хороший теплоотвод.
5. Высокая степень пожарной безопасности.
6. Доступность для ремонта.

Сеть обладает следующими недостатками:

1. Плохо сочетается с интерьером, оформленным в современном стиле.
2. Уязвима для механических повреждений.
3. Обходится сравнительно дорого из-за высокой стоимости комплектующих и большого расхода кабелей.
4. Не подходит для кухни и других грязных помещений: тканевая оплетка впитывает жир и теряет привлекательный вид. Но можно применить провода в виниловой или резиновой светостабилизированной оболочке, которые легко освобождаются от налета.

Электромонтаж ретро проводки

Монтаж начинают с установки розеток и выключателей, в них подключают кабели, которые другим концом цепляются к распаячной коробке. После неё размечаются места установки изоляторов по трассе прокладки кабеля. Первый изолятор ставится не далее 5 см от распаячной коробки. Далее, расстояние между изоляторами на рядом идущих линиях должно быть одинаковым и не более 40 см.

При прокладке кабеля необходимо следить за выполнением прямых углов и параллельностью рядом идущих линийФОТО: youtube.com

Сквозь стены кабель проводится через металлические трубки диаметром 20 мм и длинной, равной толщине стенок. В распаячных коробках провода соединяются между собой либо сваркой, либо опрессовкой, либо клеммниками. Сварка является самым надёжным способом, но её может выполнять только аттестованный сварщик. Для опрессовки требуются умелые руки и специальные клещи. На клеммниках собирать монтаж проще всего, но и надёжность при этом значительно ниже.

Распределительный щит компонуется по функциональному принципу. Для группы осветительных приборов ставятся десятиамперные автоматические выключатели, для розеточной группы применяют шестнадцатиамперные дифференциальные автоматы.

Ретро проводка по каменным стенам

Самое существенное отличие от работы в деревянном доме в том, что все установки надо вести по твёрдой поверхности. В дерево легко забить гвоздь и завинтить шуруп. В случае с каменной (бетонной или кирпичной) стеной, приходится применять более трудоёмкую технологию.

Все шурупы завинчиваются в деревянные или пластмассовые дюбелиФОТО: stroimaterials.ru

А под каждый дюбель нужно в стене высверлить гнездо, диаметром чуть меньше, чем диаметр дюбеля. Гнёзда сверлятся электродрелью с победитовым сверлом по бетону. Лучше, если эта дрель оснащена ударным механизмом. Потом в это отверстие забивается дюбель, а уж в него ввинчивается саморез. Эту операцию необходимо проделывать для установки каждого изолятора, а для элементов фурнитуры требуется по два шурупа.

Как проводится монтаж ретро проводки в доме с каменными стенами, смотрите в этом видео.

Watch this video on YouTube

Витой кабель

Витой кабель представляет собой проводник, который окружен изоляцией из поливинилхлорида (ПВХ), а также одного слоя текстиля – как правило, им является технический шелк. От обычного он отличается тем, что пропитан антипиреном – веществом, которое снижает горючесть.

Виды витого кабеля:

• состоящий из 2-х проводников;
• состоящий из 3-х проводников;
• состоящий из 4-х проводников.

Для ретро-провода подойдет витой кабель, состоящий из 3-х проводников: первый будет фазой, второй – нейтралью, т.е. нулем, третий – защитой.

Этот кабель можно разделить на группы не только по количеству проводников, но и в соответствии с сечением:

• 1,5 к;
• 2,5 кв. мм.

Для розеток потребуется витой кабель с сечением 2,5 кв. мм. Одна линия может обрабатывать от 2-х до 4-х приборов, если их общая мощность не превышает 3 кВт, а общая сила тока – 16А. А для освещения – сечением 1,5 кв. мм. Максимальная нагрузка: мощность в 2 кВт сила тока в 10А. Этого хватит на двадцать лампочек (100 Вт). А если вы планируете вкрутить экономные или светодиодные, то и того больше.

Что представляет собой проводка открытого типа

Такую прокладку кабелей еще совсем недавно можно было легко увидеть в бревенчатых домиках наших бабушек в деревне. Тогда в помещениях было мало мебели и техники, поэтому вся проводка легко контролировалась визуально. Извилистые толстые провода прокладывались по стенам и потолку, спускаясь к выключателям и небольшому количеству установленных розеток. Резиновая изоляция и прочная оплетка уменьшали вероятность повреждения конструкции и усиливали ее безопасность. Крепилась проводка на стенах с помощью специальных роликов.

Открытость системы обеспечивает легкий и беспрепятственный доступ к ней, но при этом повышается риск короткого замыкания. Контакт с металлическими предметами способен привести к самым непредсказуемым последствиям, поэтому нужно очень внимательно подойти к организации монтажа такой проводки. Желательно поручить это дело профессионалам, которые рассмотрят все детали и особенности помещения и выполнят работу с учетом всех требований безопасности. Экономить на материалах не рекомендуется, поскольку от их качества зависит жизнь и здоровье людей, а также сохранность имущества.

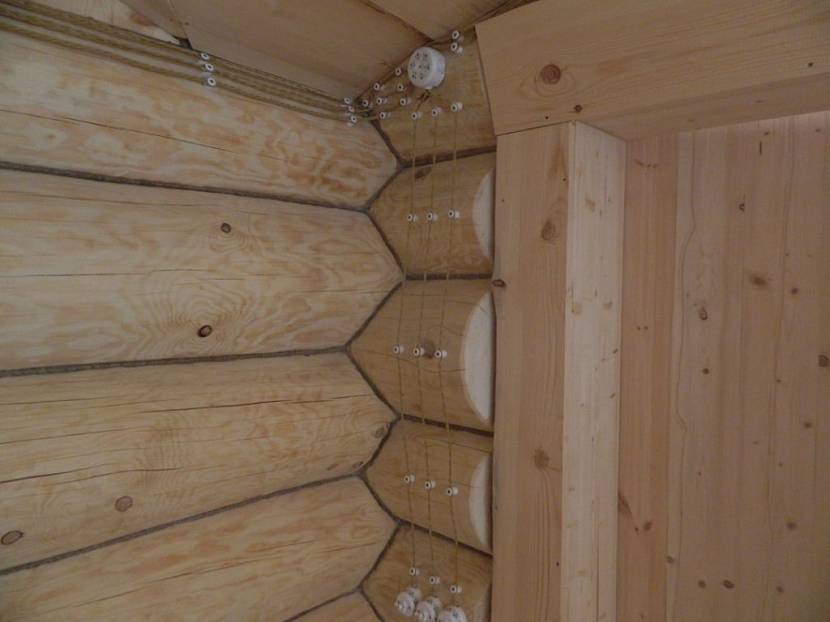

Дом с ретро проводкой.

Пользователи выбирают проводку в стиле ретро все чаще благодаря ее преимуществам:

• Эстетика. Кабель в красивой оплетке выглядит намного интереснее и привлекательнее по сравнению с пластиковым коробом.
• Легкий доступ к проводке, что обеспечивает быстрый и удобный ремонт в случае неисправностей.
• Универсальность. Отлично подходит для любого типа жилища, особенно популярно такое решение в деревянных домиках благодаря простоте реализации.

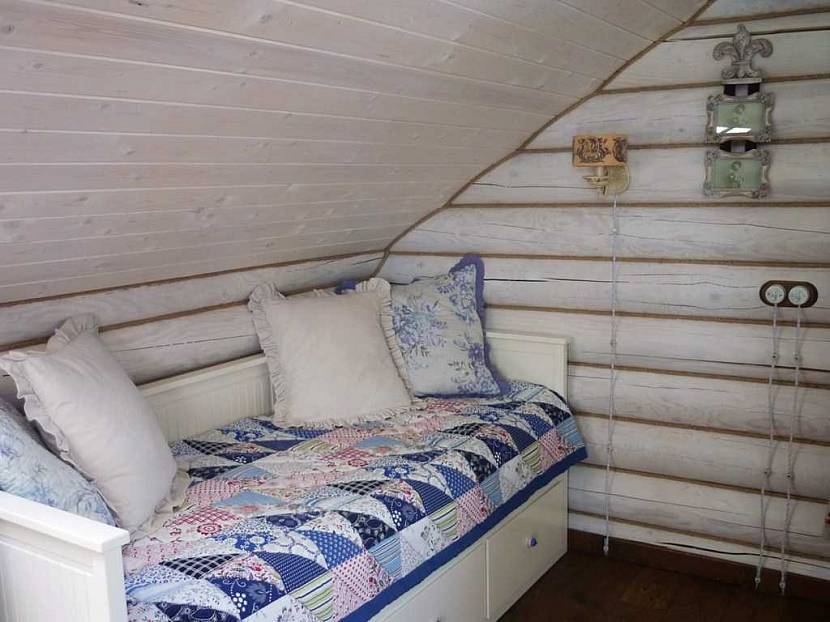

Ретро проводка в комнате.

Плетение шнура

На контурах для подключения мощных электроприборов применяют монтаж наружной проводки в ретро стиле из декоративного шнура собственного плетения. В целях экономии средств можно плести шнур на всю длину проводки. Его делают скруткой или в виде косички из трех или четырех проводов. Такое плетение удобнее при большом количестве выключателей и розеток.

Невитого медного провода в невоспламеняющейся оплетке потребуется как минимум в 2,5 раза больше. Шнур плетется минимум в две жилы, плюс усадка. При плетении длина кабеля уменьшается до 30% в зависимости от его толщины. Плетение делают нужной плотности. Интерьер с самодельным проводом в стиле кантри выглядит более эффектно.

Для ретро проводки идеально подходит провод многожильный медный провод РГКМ. Он выдерживает высокие температуры, до 180°С, применим для саун и бань.

При плетении необходимо учитывать, что со шнура осыпается стекловолокно, эти частицы легко сдуваются феном или втягиваются пылесосом. Расцветка такого шнура белая и серая. Цветовая палитра провода БПВЛ разнообразнее.

Электропроводка под старину в деревянном доме

Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.

Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

Комплектующие необходимые для прокладки проводки под старину

Какие провода для электрики под старину существуют:

1. Силовые для питания розеток и света 2 и 3 жильные;
2. UTP для интернет розеток;
3. Коаксиальный кабель для ТВ розеток;
4. Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).

Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.

Комплект для электропроводки в деревянном доме

Также для протяжки проводки под старину необходимо запастись:

• Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.
• Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.
• Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
   Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Достоинства

Дизайн. Для некоторых стилей ретро проводка — скорее правило, чем пожелание. А в деревянном доме такое оформление смотрится гораздо гармоничней, чем пластиковые кабель-каналы.

Превосходный внешний вид. Благодаря шелковой оплетке, представленной в широкой цветовой гамме, провода можно подобрать практически под любой интерьер.

Минимальные затраты времени и труда. Монтаж конструкции довольно прост, не тратится время на штробление стен с последующей заделкой.

Соответствие нормам безопасности. Дома из дерева относятся к категории легковоспламеняемых построек. Грамотный монтаж внутренней проводки в деревянном доме — сложная, ответственная задача. Открытая ретро проводка — отличный выход!

Беспрепятственный доступ к проводам, простое обслуживание.

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

• На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.
• Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить 3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

  Большое количество проводов при открытой проводке — проблема

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Как монтировать старинную проводку

Электросеть наружного вида устанавливается в несколько этапов:

Определение области, где будут размещены все элементы электропроводки – розетки, выключатели и приборы для освещения

Важно располагать розетки на значительном удалении от пола.
Выбор схемы подключения электрических приборов. От правильного определения этого параметра зависит надежность и безопасность всей системы.
Разметка трассы с помощью лазерного уровня.
Закрепление изоляторов

Ролики располагают на расстоянии не менее 4 см от любого элемента электрической сети. Если кабели прокладывают в горизонтальном направлении, то изоляторы устанавливаются в большем количестве. Не стоит располагать ролики на дистанции более 45 см друг от друга. При монтаже в вертикальной плоскости это расстояние может составлять до 50 см. Установка сети в доме из бруса предполагает учет количества и размера бревен. При колодах, диаметр которых составляет менее 30 см, изоляторы размещаются через 2 штуки, в противном случае ролики устанавливаются через одно бревно. Для поворота кабеля понадобятся два керамических изолятора, их располагают под углом. Поблизости от элементов электрической сети кабель должен быть обязательно перевязан тканевой обмоткой.
Размещение монтажных коробов.
Монтаж розеток. Дистанция от водопроводных и отопительных труб должна составлять не менее 50 см. Двери и окна располагают по крайней мере через 10 см от кабелей. В местах подхода проводов к розетке оставляют допуск размером в 20 см для последующего подключения. Чтобы предотвратить натягивание проводов в распаечных коробах, они перевязываются в области соприкосновения с изоляторами.
Подключения и распайка проводов. В этот момент важно предотвратить скручивание кабелей. Ответвления размещают исключительно в коробах. Развод кабелей можно осуществлять в вертикальном или горизонтальном направлениях. При прохождении провода сквозь стены применяют фарфоровые втулки.

Открытый тип проводкиИсточник vit-elektro.by

Если не хочется выполнять полностью открытый тип проводки, можно использовать комбинированный вариант электрической сети. Для этого используют кабельные каналы, в которых укладывают некоторые участки витого провода. Например, основные линии можно разместить в коробах, а места подключения к розеткам и выключателям выполняются в ретро стиле.

Что такое открытая ретро проводка

Открытую ретро проводку можно сделать в деревянных домах, построенных из бревна, из бруса или каркасных, а также в кирпичных, из шлакоблоков, из бетона.

Ретро проводка выполняется специальным многожильным медным проводом ФОТО: ретро-электро.com

Он покрыт поливинилхлоридной изоляцией и негорючим синтетическим материалом. Провод бывает витой из двух или из трёх жил. Сечение жил от 1,5 мм² до 3,5 мм². Наружная изоляция провода бывает разного цвета. В продаже имеется большой выбор различных марок.

Витой провод можно скрутить самостоятельно из отдельных жил с помощью ручной дрели, шуруповёрта или электрической дрели на малых оборотах ФОТО: static.tildacdn.com

Комплектующие изделия (или другое название – «расходная фурнитура») тоже выполнены в ретростиле. Они обеспечивают крепление провода к стене или потолку и коммутацию электросхемы. Это пластмассовые или керамические ролики, накладки на круглую поверхность бревна, проходные гильзы для проведения проводки сквозь стену, распаячные коробки различных цветов и размеров, выключатели и переключатели, розетки силовые и слаботочные, с заземлением и без него, деревянные или фарфоровые установочные рамки разных цветов.  Фирмы-производители ретропродукции: Bironi, Salvador, Bronza-De-Luxe, Bonjur Abajur, Villaris, Мезонинъ и другие.

Цвет и материал фурнитуры выбирает хозяин помещения ФОТО: static.tildacdn.com

Недостатки декоративной проводки

Основной недостаток – это ограниченные условия использования проводки. Максимальное сечение ретро проводов не превышает 2,5 мм2, поэтому кабель не выдерживает высоких нагрузок тока. К ней нельзя подключать электроприборы высокой мощности, кабель будет нагреваться, что может привести к короткому замыканию или даже пожару.

Чтобы пользоваться мощными электроприборами и современной бытовой техникой совместно с декоративной проводкой придется монтировать провода с большим сечением. А это дополнительные расходы не только на ретро комплектующие, но на декоративные материалы.

При этом цены на комплектующие материалы достаточно дорогие, особенно импортного производства. Далеко не во всех магазинах можно купить ретро проводку, иногда приходиться заказывать ее за границей.

Преимущества и недостатки

Винтажная проводка характеризуется следующими достоинствами:

1. Низкая трудо- и материалоемкость. Отпадает необходимость применять фальшстены и металлические кабель-каналы.
2. Высокая скорость монтажа.
3. Оригинальный дизайн.
4. Высокая допустимая нагрузка. Это объясняется тем, что у внешней проводки хороший теплоотвод.
5. Высокая степень пожарной безопасности.
6. Доступность для ремонта.

Сеть обладает следующими недостатками:

1. Плохо сочетается с интерьером, оформленным в современном стиле.
2. Уязвима для механических повреждений.
3. Обходится сравнительно дорого из-за высокой стоимости комплектующих и большого расхода кабелей.
4. Не подходит для кухни и других грязных помещений: тканевая оплетка впитывает жир и теряет привлекательный вид. Но можно применить провода в виниловой или резиновой светостабилизированной оболочке, которые легко освобождаются от налета.

Кабель для ретро-проводки

Эксклюзивная декоративная проводка под старину предусматривает использование двух видов кабелей: двужильного и трехжильного плетеного провода. Основой кабеля служит медная проволока, упакованная, как правило, в ПВХ изоляцию. Второй оболочкой провода выступает оплетка из текстильных или синтетических материалов, пропитанных антипиренными составами, которые понижают горючесть.

Декоративный кабель для ретро-электропроводки от отечественной компании «Мезонин» в оплетке из искусственного шелка смотрится эффектно и дорого. При этом реальная стоимость провода, независимо от безупречного качества, очень доступная:

• название модели: витой двужильный провод «Мезонин» Россия;
• цена: 48 рублей за метр кабеля;
• характеристики: двужильный монтажный провод с изоляцией ПВХ-пластикат в декоративной оплетке из полиэфирной нити разных оттенков;
• плюсы: абсолютная безопасность, привлекательный дизайн, приемлемая стоимость кабеля;
• минусы: продажа бухты от 50 метров.

Дизайнерский кабель для ретро-проводки от итальянского производителя Retrika выделяется стильным внешним видом. Изготавливаются винтажные провода на высокотехнологичном оборудовании с учетом пожарной безопасности и реализуются по приемлемой стоимости:

• название модели: двужильный витой провод «Ретрика» Италия;
• цена: 60 рублей за метр кабеля;
• характеристики: двужильный провод под монтаж с изоляцией прорезиненной защитной оболочкой покрыт декоративной оплеткой из искусственного шелка;
• плюсы: идеальная защита кабеля от истирания и возгорания;
• минусы: высокая стоимость получается при покупке больших объемов провода.

Декоративные кабели для ретро-электропроводки подмосковной фирмы «Цион» выполнены лучшими мастерами организации по современным технологиям с учетом всех стандартов. За счет представительного дизайна проводов в сочетании с идеальными функциональными характеристиками, приспособления для электрификации этой компании пользуются большим спросом.

Создание интерьера под старину является весьма популярным на сегодняшний день, особенно в дачных домах из дерева и банях. В связи с тем, что данные постройки являются легковоспламеняемыми, правилами ПУЭ допускается осуществлять . Тут-то и возникает проблема – провода могут испортить дизайн комнат своим скучным внешним видом. Чтобы «убить одним выстрелом двух зайцев» — не нарушать правила и в то же время сохранить декоративный дедовский интерьер, рекомендуется использовать специальную витую электропроводку. Далее мы как раз и расскажем читателям сайта , как сделать ретро проводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.

Как изготовить витой провод своими руками

Для экономии на покупке специальных проводов можно сэкономить и изготовить его своими руками.

Для реализации такой задачи потребуется обычный одножильный провод, который устойчив к огню.

К этой категории относятся следующие устройства:

1. РКГМ — многожильный провод из меди, отличающийся наличием 2-слойной резиновой изоляции. Производится с применения кремнийорганической резины и стекловолоконной оплетки. Отличается улучшенной стойкостью к температуре и выдерживает температуру до +180 градусов Цельсия.
2. БПВЛ — еще один тип провода, имеющий ПВХ-оболочку и оплетку в виде плотной нити. Продается в разных вариантах цвета. Для надежности покрывается лаком.

При определении необходимой длины учтите, что при скручивании возрастает и расход в среднем на 20-30 процентов.

Кроме того, при необходимости можно заказать провода большего сечения, способные пропускать большие токи — на 4 и 6 кв. метров. Такое сечение позволяет подключить электроплиты и другое оборудование, отличающееся повышенным потреблением.

Минус состоит в сложности выбора цвета, ведь тот же РКГМ производится в белом и сером исполнении, а БПВЛ из-за специфичности назначения весьма трудно найти.

Что касается самого процесса изготовления, он проходит в несколько этапов:

1. Нарежьте купленный провод нужными участками и с учетом требуемого запаса.
2. Скрутите провода. При этом учтите, что после прохождения каждого очередного изолятора направление скручивания должно меняться.
3. Устраните провисания, если они появляются. Для этого может потребоваться демонтаж интересующего участка с последующим скручиванием и возвратом на место.

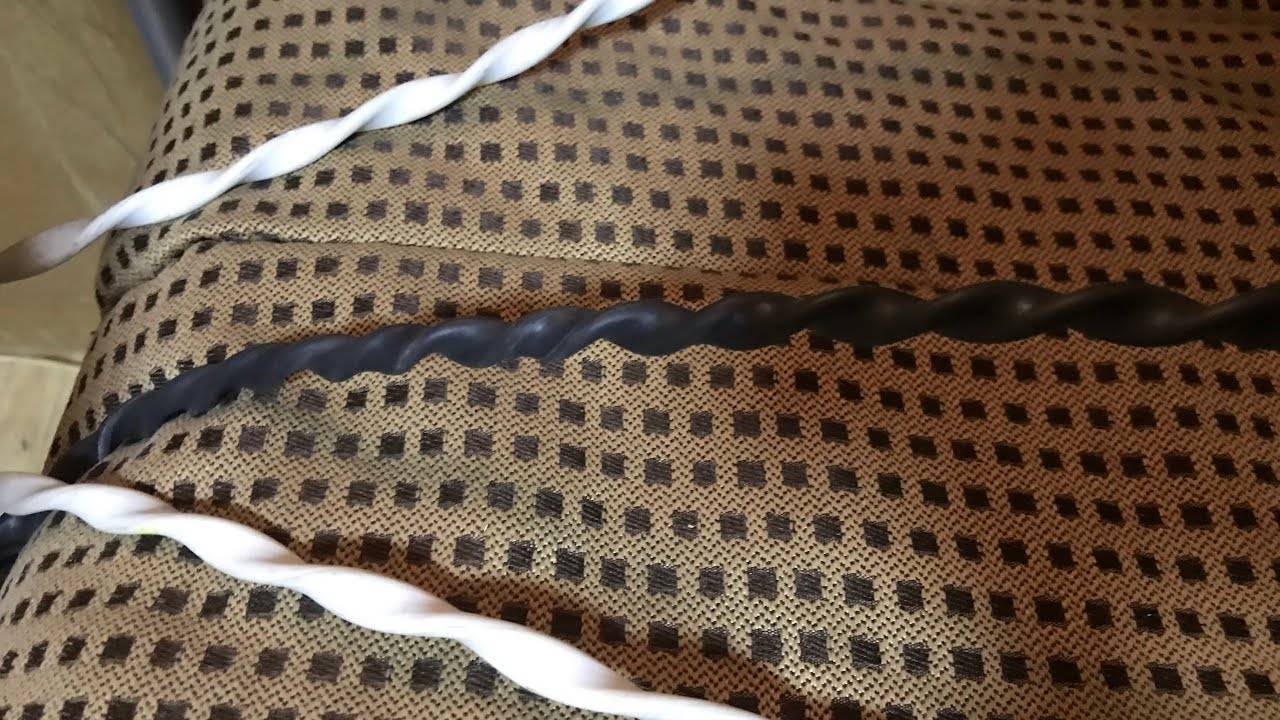

Ретро провод, ретро кабель своими руками.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

• Bironi;ретро проводка Bironi
• Fontini;ретро проводка Fontini
• Villaris;ретро проводка Villaris
• Aldo Bernardi;ретро проводка Aldo Bernardi
• Gl Gambarelli.ретро проводка Gl Gambarelli

ретро проводка Salvador

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

Lindas

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

• ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
• эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
• полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

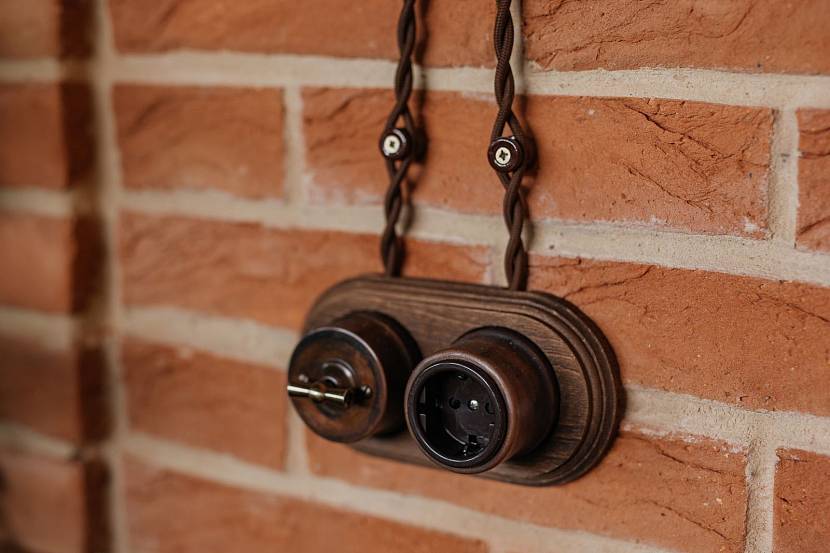

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

• тумблерный – более надёжный и привычный в использовании;
• поворотный – бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

• диаметр 70-90 мм;
• высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

На заметку: при составлении схемы расположения накладных розеток и выключателей, учитывайте удобство их использования, а также риск повреждения. Избегайте установки открытой проводки в детских комнатах!

Монтаж винтажной проводки в деревянном доме

Устройство сети начинают с разметки. Ее выполняют с максимальной точностью, чтобы впоследствии не пришлось переносить изоляторы. Необходимо тщательно выверить местоположение каждого ролика.

Горизонтальность и вертикальность линий контролируют уровнем и отвесом соответственно.

Расчет и выбор материалов

На разных участках сети используют провода:

1. Для освещения — 2-жильные. Сечение — 0,75 или 1,5 кв. мм.
2. Силовая часть — 3-жильные (с заземляющим проводником). Сечение — 2,5 кв. мм.

Число изоляторов принимают из расчета 1-3 на метр кабеля.

Установка изоляторов и электроустановочных изделий

Ролики и накладные подрозетники прикручивают к стене саморезами (дерево) или дюбелями (кирпич, бетон). Фарфоровый изолятор при затягивании может треснуть, поэтому следует ограничивать усилие.

Затем протягивают провода, выполняя соединения одним из разрешенных в ПУЭ методов:

• опрессовкой гильзами;
• сваркой;
• с использованием клемм, болтовых зажимов или СИЗов.

Удобны распределительные коробки со встроенными клеммными колодками.

В бревенчатом доме шаг установки изоляторов на вертикальных участках выбирают с учетом материала стен:

1. Бревна диаметром 30 см — через каждое.
2. При меньшем диаметре — через 2.

Для сглаживания неровностей бревенчатой конструкции используют специальные накладки.

В случае применения самодельных декоративных проводов рекомендуют:

1. Производить навивку по месту.
2. Чередовать направление закручивания после каждого изолятора.

При соблюдении второго правила упрощается устранение провисания линии в результате усадки дома. Провод снимают с изолятора, добавляют несколько витков и надевают обратно.
