Установка розеток на кухне
Прежде чем проводить какие-либо работы по размещению розеток на кухне, стоит определиться, какое их количество необходимо. Здесь стоит исходить из количества техники, которая будет в процессе работать и использоваться постоянно. При этом количество самих точек должно быть на четверть больше, чем требуется для подключения всех электроприборов:
- Микроволновая печь;
- Плита;
- Духовой шкаф;
- Мультиварка;
- Посудомоечная машина.
Вся подобная техника, включая чайник и тостер, должна учитываться при расчёте необходимого количества розеток.
Также стоит учитывать размер кухни и не забыть про удобство. На маленькой площади может быть сложно разместить много кухонной техники, что требует особого подхода к расположению точек. А вот кухни большого размера позволяют разыграться фантазии, что значительно облегчает подбор места для расположения электроточек.
Однако несмотря на размер и удобство, особое значение будут иметь даже не эстетичность расположения, а безопасность. Поэтому первым делом стоит учитывать следующие требования для розетки на кухне:
- Хороший доступ к точке;
- Безопасность;
- Профессиональный монтаж.
Это три составляющие, которые делают розетки на кухне по-настоящему удобными и безопасными. Продумывая расположение розеток на кухне, нужно понимать, что подобное помещение является местом с повышенной влажностью, а количество кухонной бытовой техники подразумевает высокие нагрузки на проводку. Именно поэтому и установка розеток, и расчёт и монтаж проводки должны соответствовать требованиям безопасности.
Запрещена установка розеток над раковиной или плитой. Пренебрегать этим нельзя, ведь от этого может зависеть ваша жизнь. Если по каким-либо причинам (новая мебель, смена дизайна и так далее) точка оказалась на этих участках, то переносить её всё же придётся.
Если по тем же причинам электрические точки оказались под мойкой, то придётся как минимум расположить их выше сантехнического сифона. При этом влагостойкость таких розеток должна быть не ниже IP44 — защита от мелких приборов и небольших брызг воды.
А если у вас есть дети, то такой момент просто нельзя не учесть. Для их защиты от поражения электрическим током следует приобретать розетки со штоками или другими средствами защиты.
Для каждого энергоёмкого прибора рекомендуется делать отдельную точку и линию подключения.
И, конечно, особое внимание стоит уделить качеству установленных точек. Они не должны болтаться, искрить и пахнуть горелой пластмассой
Таблица: мощность и сечение проводов для подключения кухонной техники
Виды техники | Максимальная потребляемая мощность | Розетка | Сечение кабель | Автомат в щитке | |
Однофазное подключение | Трёхфазное подключение | ||||
Зависимый комплект: электрическая панель плюс духовой шкаф | около 11 кВт | Рассчитанная на потребляемую мощность комплекта | До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6) | До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4) | отдельный, не менее 25 А (только 380 В) плюс УЗО |
Электрическая панель (независимая) | 6–11 кВт | Рассчитанная на потребляемую мощность панели | До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6) | До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4) | отдельный, не менее 25 А плюс УЗО |
Электрический духовой шкаф (независимый) | 3,5–6 кВт | евророзетка | До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) | 16 А 25 А | |
Газовая панель | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16А | ||
Газовый духовой шкаф | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16А | ||
Стиральная машина | 2,5 кВт 7 кВт с сушкой | евророзетка | 2,5 мм² (ПВС 3*2,5) 7 кВт/4 мм² (ПВС 3*4) | отдельный, 16 А отдельный, 32 А | |
Посудомоечная машина | 2–2,5 кВт | евророзетка | 2,5 мм² (ПВС 3*2,5) | отдельный, 16 А | |
Холодильник, морозильник | менее 1 кВт | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16 А | |
Вытяжка | менее 1 кВт | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16 А | |
Кофемашина, пароварка, СВЧ-печь | до 2 кВт | евророзетка | 1,5 мм² (ПВС 3*1,5) | 16 А |
Варочная поверхность и духовка
Электрическая варочная панель и духовой шкаф подключаются к разным розеткам. Причем эти розетки должны подключаться от двух независимых линий.
Если на кухне присутствует духовой шкаф, то нужно учитывать, что этот прибор должен стоять вплотную к стене, а, следовательно, расположение розетки будет на высоте 15-20 сантиметров от пола. В зависимости от мощности духовки или варочной панели используются силовые розетки, способные выдерживать большие нагрузки.
Достаточно часто возле духового шкафа расположены шкафчики и оптимальным решением будет установка розетки непосредственно внутри тумбочки, при этом в задней стенке придется пропилить отверстие для свободного доступа.
Если говорить о высоте установки розеток, то она должна варьировать от 60 до 70 сантиметров от напольного покрытия. Когда у вас на кухне будет устанавливаться варочная поверхность и духовка, то понадобится две отдельных розетки одна рассчитанная на нагрузку 32-40 А (варочная панель), 16 А (духовой шкаф).
Подготовка к созданию схемы размещения розеток
Поскольку кухня является особенным помещением, в котором максимально концентрируется бытовая техника (которая к тому же часто используется в одно и то же время), очень важно заранее просчитать суммарную нагрузку на электросеть. И в соответствии с этим правильно подобрать кабели и другое установочное оборудование
Расчёт необходимого количества розеток
Разумеется, в первую очередь план размещения розеток привязывается к существующей или предполагаемой мебели. В зависимости от расположения больших агрегатов, таких как холодильники, посудомоечные машины или мощные духовые шкафы, подводятся источники их питания. Поэтому перед составлением проекта необходимо продумать расстановку всех приборов и шкафов. При этом не стоит забывать, что прогресс не стоит на месте и в помощь домохозяйкам появляется всё новая бытовая техника. Следовательно, количество розеток желательно планировать с запасом.
Кроме того, нужно учитывать, что сегодня на кухне могут располагаться не только чисто кухонные принадлежности, но также телевизор, компьютер и другая оргтехника. Поэтому при прокладке питания сюда заводят антенны и слаботочные кабели.
Часто на кухне устанавливают тёплые полы и дополнительную подсветку навесных шкафов. Это тоже нужно предусмотреть заранее и определиться с местоположением источников питания.
Питание и регулятор нагрева тёплого электрического пола выводится на стену отдельно или вместе с выключателями света
Чтобы процесс эксплуатации был комфортным, желательно под каждый агрегат предусмотреть отдельную розетку. Это позволит пользоваться техникой без переключения электрических вилок.
Для предотвращения перегрузок монтаж и подсоединение розеток осуществляется по принципу параллельного соединения. При этом используется кабель сечением 2,5 мм2 и выше. Чтобы сосчитать точное количество розеток, нужно составить список всей бытовой техники, расположенной на кухне, и добавить ещё две (или три), которые останутся свободными. Они предназначаются для подключения вспомогательных устройств, которыми пользуются не постоянно, а время от времени.
К примеру, если на кухне установлен холодильник, морозильник, посудомоечная машина, электрочайник и микроволновая печь, количество нужных розеток будет равно пять плюс два, т. е. семь.
Для того чтобы правильно оценить уровень потребляемой мощности, нужно знать технические характеристики каждого устройства в отдельности. Общее потребление определяется суммированием мощностей всех приборов, чтобы предусмотреть ситуацию, когда все они включены одновременно.
В таблице ниже приведены примерные значения мощности кухонной техники. По ней можно примерно рассчитать потребляемую мощность для каждой конкретной ситуации.
Таблица: средняя потребляемая мощность бытовой кухонной техники
Электроприборы | Примерная мощность прибора, кВт | Средняя длительность эксплуатации в течение суток |
Тостер | 0,8 | 10 мин |
Кофеварка: | 0,8 | |
варка кофе | 12 мин | |
сохранение в горячем виде | 3 ч | |
Посудомоечная машина | 2 | 2 загрузки ежедневно, 24 мин на каждый моечный цикл |
Фритюрница | 1,5 | 17 мин |
Чайник | 2 | 10 мин |
Духовой шкаф | 2 | 2 ч |
плита: | 8 | |
большой нагревательный элемент | 1 ч | |
малый нагревательный элемент | 1 ч | |
Холодильник | 0,2 (компрессор + лампа) | 7 ч (с учётом времени отключения с помощью реле) |
Морозильная камера | 0,2 (компрессор + лампа) | 7 ч (с учётом времени отключения с помощью реле) |
Микроволновая печь | 0,85 | 10 мин |
Микроволновая печь комбинированная | 2,65 | 30 мин |
Ростер | 1,5 | 30 мин |
Проточный водонагреватель | 2 | 30 мин |
Стиральная машина | 3 | 1,5 ч |
Сушилка для белья | 3 | 30 мин |
Кухонный комбайн | 0,4 | 15 мин |
Вытяжка (вентиляция) | 0,3 | 30 мин |
Пользоваться таблицей очень просто. Нужно составить перечень имеющейся бытовой техники и просуммировать значения номинальной мощности. Полученная цифра будет отражать нагрузку на систему энергоподачи, в соответствии с которой и производится расчёт сечения кабелей и автоматических выключателей на распределительном щите.
Как показывает практика, в среднем потребляемая мощность в городской кухне составляет:
- с газовой плитой: 3–4 кВт;
- с электрической плитой: 7,5–8 кВт.
Розетки в рабочей зоне
Самый важный вопрос у владельцев кухонь — как сделать так, чтобы розетки не бросались в глаза, были удобными в использовании и в достаточном количестве.
Рабочая часть несет большую нагрузку, поскольку к электроточкам подключается много временных и постоянных приборов в виде чайника, мясорубки, блендера и т.д.
Чаще ставится не меньше 3 шт., но лучше разместить около 5 и более в зависимости от размеров кухни.

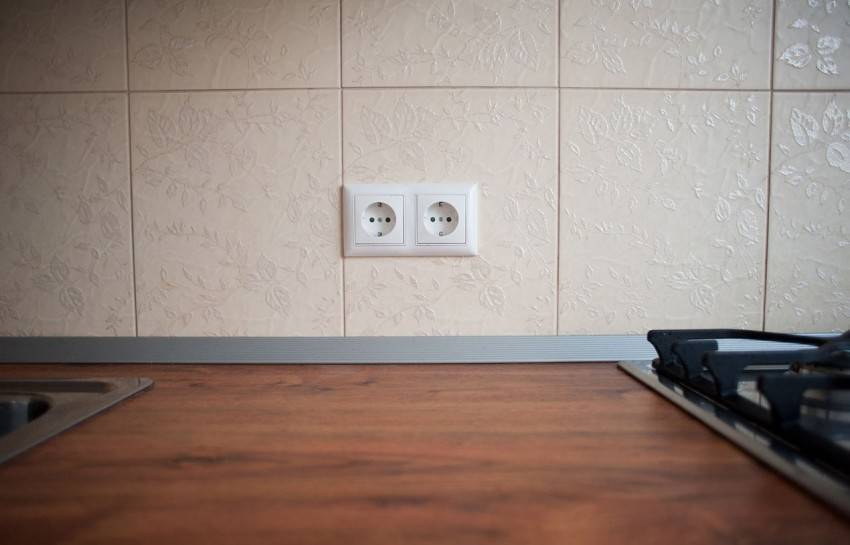

Стандартные
Проще всего для фартука подобрать стандартные розетки, которые не отличаются своими характеристиками от других, но есть несколько важных особенностей:
- расположение сразу над столешницей усложняет процесс использования электроточками, кроме того, на них постоянно попадает мусор, что может приводить к неприятным результатам. Чаще монтаж проводится на высоте от 10 см от столешницы;
- установка под самый верх фартука возле нижнего края навесных шкафчиков помогает немного скрыть розетку, а использование их весьма удобное;
- если фартук окружен плитой с одной стороны и мойкой с другой, то расположение будет сугубо по центру;
- в случае размещения с одной стороны фартука шкафа, можно делать монтаж электрической точки в углу, чтобы освободить немного рабочего места, а на тумбу ставить приборы в виде комбайна и прочей техники.
Технически подключение розеток не отличается от монтажа в других помещениях дома или квартиры.
Угловые
Многие не знают, как спрятать возле фартука розетки, чтобы они были незаметны для глаз. Хорошим выходом будет использование угловых видов, которые в большом ассортименте есть в магазинах. Главные особенности:
- за счет углового расположения они монтируются сразу к стене и столешнице или навесной мебели, поэтому после обустройства их будет почти незаметно;
- в качестве основного места для монтажа часто используется уровень столешницы, но при подобном расположении в них может попадать влага, мусор, поэтому лучше подходит верхнее крепление, исключающее короткое замыкание;
- технически, подключение выполняется двумя методами, среди которых проведение скрытой линии прямо в стене или монтаж открытых проводов, проходящих под гарнитуром или за ним.
Лучше всего использовать способ скрытой проводки, поскольку провода будут под надежной защитой, это дешевле, если линия ведется во время ремонта.

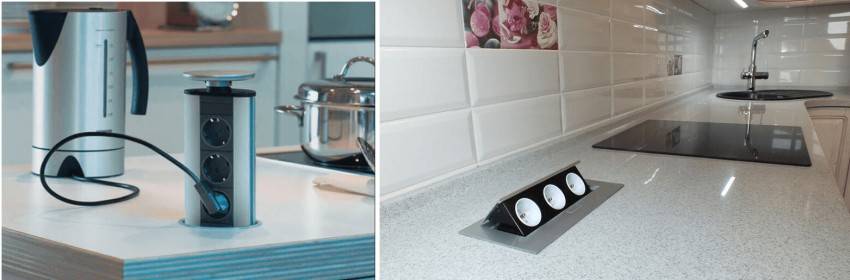

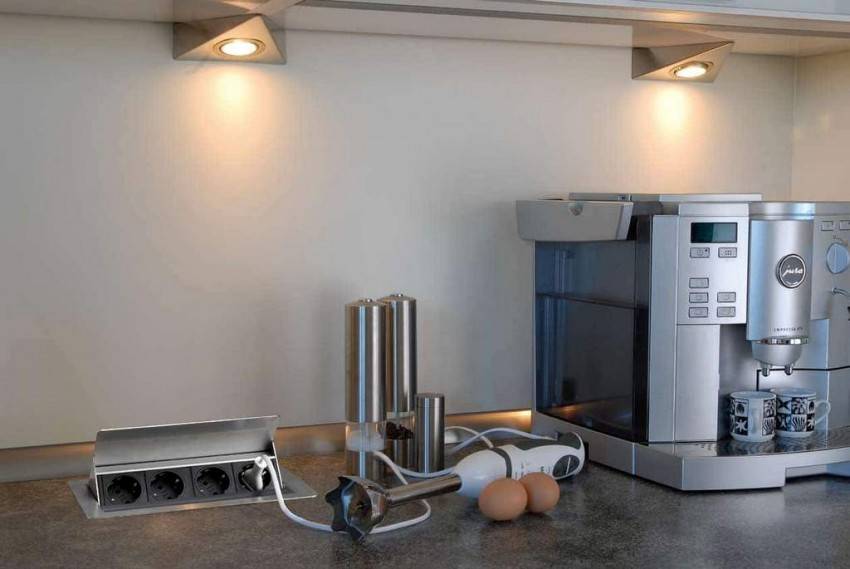

В мебель
Кроме стандартного монтажа электроточек в фартук есть вариант покупки специальных установок для маломощной техники, которые устанавливаются прямо в мебель, столешницу. На практике методика используется довольно редко, поскольку есть много ограничений:
- часто монтаж проводится в столешницу. Главные минусы способа — попадание влаги, грязи, даже при наличии защитных крышек, поэтому их надо ставить вдали от мойки;
- следующий недостаток заключается в методе установке и ограничениями ПУЭ, согласно которым нельзя монтировать электроизделия в деревянные поверхности, а столешница является именно такой;
- поставить розетку в столешницу проблематично, поскольку надо купить дополнительно закладные коробки из стали, которые исключат возгорание древесины. Провода тянутся по мебели, поэтому используется гофра из металла, исключающая пожар. На кухне может быть прорыв труб или сильная влага, поэтому все дополнительные элементы нужно правильно обустроить, чтобы исключить контакт электричества с влагой;
- при монтаже готовых установок в мебель потребуется выделить место под мебелью для самой линии и короба.

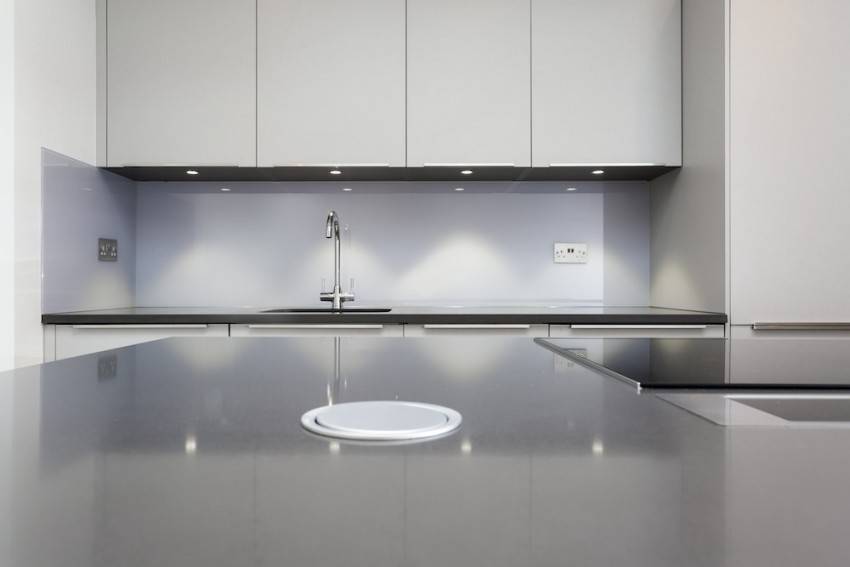

Скрытые
Потайные розетки считаются новинкой на рынке, но не могут решить всех проблем. Это определенный подвид обычной электроточки, но с нестандартным механизмом, который при нажатии выдвигается, открывая доступ для подключения. В закрытом положении их почти не видно, они закрываются крышкой, что помогает сократить попадание грязи и влаги.
Это важный параметр, а если его не учесть, то они быстро выходят из строя, для рабочей зоны кухни лучше использовать розетки от 10А.
При выборе лучше отдавать предпочтение моделям со стальным корпусом.
На сегодняшний день есть много вариантов по установке розеток в фартук или возле него. У каждого описанного метода и вида есть ряд плюсов и минусов, поэтому надо выбирать то, что нравится хозяйке.
Виды розеток
Все выпускаемые на сегодняшний день отечественными и зарубежными производителями стационарно устанавливаемые разъёмы электрических сетей, представлены следующими основными видами, отличающимися по разъёмному типу:
- Фурнитура, произведенная в соответствии с отечественными стандартами, и характеризующаяся недостаточным контактом, что чаще всего провоцируется разболтанной посадкой вилки электрического прибора.
- Устройства для выполнения быстро разнимаемого подключения, производимые согласно европейским стандартам, и практически полностью лишенные недостатков. Минус такой фурнитуры представлен жесткой посадкой, а отличие заключается в глубоком посадочном участке и круглых отверстиях.
- Фурнитура, выпускаемая по американским стандартам, имеет существенные отличия от любых европейских образцов. Такие особенности представлены прямоугольной формой отверстий и более слабым контактом.
- Устройства универсального стандарта, предназначенные для подключения электрических приборов с американской и европейской вилкой.
Розетки без заземления, используемые для подключения наиболее высокомощных электрических приборов на кухне не устанавливаются, что обусловлено низкими показателями безопасности таких разъёмов. Также выпускается фурнитура, имеющая:
- защиту от несанкционированного доступа детей;
- специальную крышку, предотвращающую попадание воды или пара;
- таймер, позволяющий управлять потребителями электрической энергией;
- подсветку, облегчающую эксплуатацию электросети в темное время суток.
Наружные розетки удобны в эксплуатации и отличаются долговечностью, а наличие USB-разъема позволяет осуществлять подключение стандартного USB-кабеля.
Следует отметить, что стационарная установка разъёмов электрических сетей, может быть представлена как розетками встраиваемого, так и накладного типа.
Подготовительные работы
Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.
Определение состояния действующей проводки
На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.
Проверка состояния электропроводки
Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.
Расчет общей мощности кухонной техники
Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.
Требуемые комплектующие и инструменты
Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:
- 16 А — для подключения маломощных приборов;
- 32 А — для обеспечения питанием кухонной техники с большой мощностью.
Силовая розетка для плиты 32А
При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.
Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:
- штроборез — в случае монтажа скрытой электросети;
- перфоратор;
- паяльник;
- указатель напряжения до 1000 Вольт;
- пассатижи;
- комплект отверток с плоским и крестовым жалом;
- молоток.
Инструменты для прокладки электропроводки
Подбор сечения кабеля
Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.
Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.
Таблица для определения сечения кабеля
Формирование схемы электросети
Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.
Схема проводки для подключения бытовой техники
Основные ошибки в размещении розеток
Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной
Не редко хозяева недооценивают это требование. Это случается, в основном, по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.
Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.
Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания
Самое ужасное – пренебрежение правилами безопасности
Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище
Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение. Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.
Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.
В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.
Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)
В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением
Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.
К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Также, плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.
Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки
Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.
Самые популярные виды розеток
Простые накладные розетки – традиционные тип, встречаемый в любом доме или квартире. Легкая и быстра установка, низкая цена, но подходят не для всех схем расположений устройств.
Угловые. Как и следует из названия, находятся на «углах» между стенами или другими плоскими поверхностями, вроде шкафов или навесных шкафов. Бывают одинарные (состоящие из одной части цельные приборы) и более гибкие модульные. Подобно предыдущему типу, простой в установке, но способен сэкономить приличное количество свободного места.
Скрытые. Чаще всего блоки из 3-4 входов, встроенные прямо в кухонную мебель еще на заводском этапе. В отличие от выдвижных, в нерабочем состоянии они абсолютно не заметны, что делает этот вариант наиболее привлекательным для людей, ценящих внешний облик выше всего.
Фото розеток на кухне
Также рекомендуем просмотреть:
- Акриловые кухни
- Отделка стен на кухне
- Плинтус для кухни
- Кухня в стилей Хай-Тек
- Кухня из гипсокартона
- Бытовая техника для кухни
- Фиолетовая кухня
- Подоконник на кухне
- Аксессуары для кухни
- Кухни с патиной
- Деревенская кухня
- Кухня под дерево
- Оливковая кухня
- Плита для кухни
- Котел на кухне
- Моющиеся обои для кухни
- Элитные кухни
- Удобная кухня
- Как обустроить кухню
- Монтаж кухни
- Кухня в светлых тонах
- Кухня в белых цветах
- Комбинированные кухни
- Жалюзи на кухню
- Прямоугольная кухня
- Дизайн кухни
- Кухни из ДСП
- Мозаика для кухни
- Розовая кухня
- Прихватки для кухни
- Кирпичная кухня
- Ремонт маленькой кухни
- Бордовая кухня
- Смеситель для кухни
Сколько и каких розеток необходимо устанавливать на кухне
Прежде чем определять, сколько розеток нужно устанавливать на кухне, необходимо четко понимать, какие существуют на сегодняшний день варианты и для чего они предназначены. Сейчас существуют такие разновидности:
- Если внимательно посмотреть на штепсельную вилку многих современных приборов, то станет понятно, что основное количество приборов нуждается в розетке, рассчитанной на ток до 16А и которая имеет заземляющий контур. В такие розетки необходимо включать холодильник, духовой шкаф и другое оборудование.
- Очень часто на кухне используются блендер, миксер, телевизор и другие бытовые приборы, в которых имеется обычная вилка. Для них следует устанавливать обычную розетку, чтобы обеспечить максимальный контакт и при этом не использовать различных переходников.
- Сегодня во многих домах и квартирах устанавливается либо электроплита, либо варочная поверхность, которые нуждаются в специальном подключении. Если вы планируете использовать что-то из этого, тогда необходимо обеспечить отдельное место подключения данных устройств. Обычно для этого используют усиленные розетки типа 2Р+Е, на 20А и рассчитанную на 400 вольт, или 3Р+Е позволяющую подключать устройства до 32А и 400 вольт.
Скрытая розетка для кухни
Учитывая разнообразный вариант розеток, еще на этапе ремонта следует продумать их необходимое количество
Однако важно продумать не общее их количество, а сколько понадобится отдельных групп. Так, например, электроплита, холодильник, стиральная и посудомоечная машины требуют своего отдельного подключения, так как потребляют большое количество напряжения, что создает усиленную нагрузку на проводку
Кроме того, в районе рабочей поверхности также следует установить розетки, поскольку у хозяйки во время приготовления еды очень часто возникает необходимость подключать то или иное оборудование, такое как миксер, блендер, кухонный комбайн и другие вещи.
Также очень важно, кроме основного света, продумать дополнительное освещение, которое может быть выполнено как обычная проводка, а также в виде отдельной розетки и при необходимости в нее подключать различные осветительные приборы. Такие приборы, как вытяжка или микроволновая печь должны быть подключены отдельно
Таким образом, продумав все необходимые группы приборов, во время ремонта к ним необходимо тянуть соответствующий кабель, рассчитанный на эту нагрузку
Такие приборы, как вытяжка или микроволновая печь должны быть подключены отдельно. Таким образом, продумав все необходимые группы приборов, во время ремонта к ним необходимо тянуть соответствующий кабель, рассчитанный на эту нагрузку.
Рекомендации по установке изделия
Для того чтобы сделать отверстия для подрозетников, придётся воспользоваться специальной насадкой на перфоратор. Так отверстия получаются аккуратные и не требуют дополнительной обработки. Далее, они очищаются от пыли и мелких камней, после чего заполняются раствором алебастра или гипса. Теперь вставляется подрозетник с продетыми проводами, а оставшиеся пустоты аккуратно замазываются раствором. Остаётся лишь ждать, пока всё подсохнет, после чего установка розеток и выключателей своими руками продолжиться.
Когда раствор хорошо высох, можно продолжать монтаж. Для этого нам понадобится инструмент и сами розетки. Предварительно их стоит разобрать. Несмотря на то, делалась ли проводка в квартире своими руками от щитка или нет, первым делом необходимо проверить, нет ли напряжения на выведенных проводах. Даже если выключен автомат, проверять наличие напряжения всё равно нужно. Делается это с помощью индикаторной отвёртки.
Убедившись, что ни на одном проводе нет напряжения, можно начинать соединение розеточных контактов с кабелями питания. Для этого свободные концы очищают от изоляции примерно на 1 см. Теперь поочерёдно подключают их к механизму розетки.
При этом стоит учитывать, что зелёный, жёлтый или жёлто-зелёный провод необходимо подключать к центральному контакту, так как он будет выполнять роль заземления. Синий или голубой провод, как правило, используют в качестве рабочего нуля. Его подключают к одному из крайних боковых контактов. Третий провод может быть любого цвета начиная от чёрного и кончая красным. Его мы подключаем к другому крайнему контакту.
После подключения всех проводов и проверки надёжности их закрепления в контактах, можно собирать точку. В зависимости от типа розетки, делается это по-разному. Но так как она разбиралась нами, то собирается в обратном порядке. Теперь проверяем, чтобы точка была надёжно зафиксирована.
Когда всё оказалось в порядке, можно включать автомат и проверять подключённую точку. Здесь нам опять понадобится индикаторная отвёртка. С её помощью поочерёдно проверяем все контакты. Фаза должна быть лишь на одном из них. Если по каким-то причинам их оказалось больше, то стоит перепроверить подключение розетки или всей проводки.
Лучшие варианты размещения
Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.
Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто
Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать
Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.
При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.
Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.
Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)
Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.
Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.
Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.
Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)
Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.
О том, как перенести электроточку в другое место, читайте в другой статье на нашем сайте.
