Розетки в ванной комнате: требования, расположение и установка

Электрическая проводка в ванной

Нормы, относящиеся к монтажу электророзеток в условиях высокой влажности, указаны в ГОСТ Р-50571.11. специальной литературе «ПУЭ» (глава 7.1.). Нужно отметить, что правила, предъявленные к электророзеткам в санузлах, банях, душевых, ванных, зачастую связаны с эксплуатационными электроприборами: розетка для стиральной машины в ванной должна соответствовать одним требованиям, а питание для фена отвечать иным нормам.

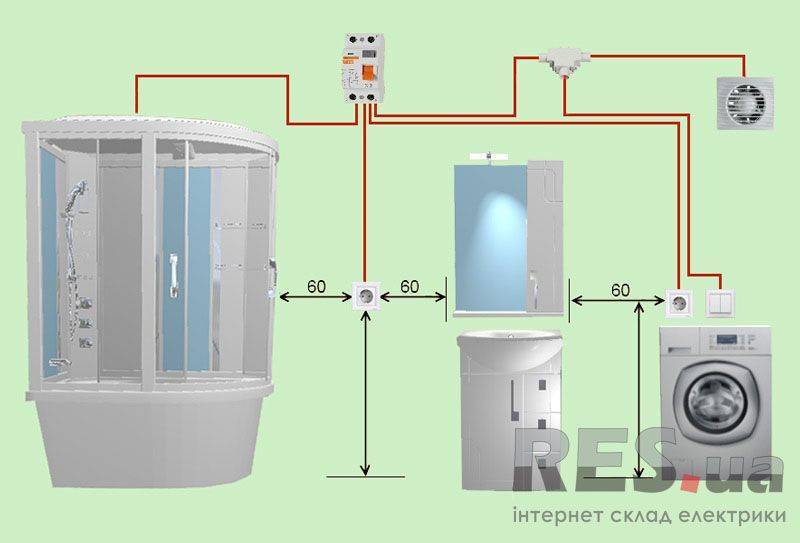

Схема монтажа розетки в ванной комнате

Проводка во влажном помещении, разумеется, скрывается, т.к. в ванной влагосодержание всегда очень высоко, что может привести к непосредственному взаимодействию электричества с влагой. А это, понятное дело, недопустимо.

Как правило, требование п. 7.1.40 ПУЭ зачастую понимают неверно, ошибочно полагая, что в санузлах надо обязательно сделать закрытую электропроводку. В действительности такое правило необязательно, но желательно, т.е. кабеля можно класть снаружи, но не следует использовать рукава и трубы из металла.

Советы мастера

Когда устанавливается крупный бытовой электроприбор с постоянным его подключением в розетку, стоит задуматься, есть ли смысл в розетке для него. Возможно, лучше подсоединить прибор напрямую с индивидуальным автоматом. Так лучше поступать с питанием бойлера.
Хорошая защита для розеток от попадания воды – это монтаж их в нишах, в мебели. Так, на пример, можно спрятать розетку за столешницей раковины.
Для электролинии ванной комнаты рекомендуется устанавливать собственный щиток с автоматами для каждого электрического прибора. Если сработает защита одной единицы техники, то остальные будут работать.

Без соблюдения правил безопасности устанавливать розетку для ванны нельзя. Нужно изучить все требования, чтобы не навредить своему здоровью и окружающим, не спровоцировав замыкания по всему стояку многоэтажного дома. Эта работа не терпит спешки.

Читайте далее:

Установка водонагревателя накопительного, проточного типа – пошаговая инструкция

Как установить полотенцесушитель в ванной комнате самостоятельно: правила, этапы монтажа

Рекомендации по выбору и правильной установке сифона для стиральной машины

Правильное подключение водонагревателя: классификация бойлеров, схемы подключения к водопроводу и к электричеству

Какую высоту полотенцесушителя от пола подобрать – советы по монтажу

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

перед установкой линия оснащается отдельным автоматом для аварийного отключения;
каждая розетка имеет отдельное подключение с обособленным проводом;
розетка комплектуется кабелем заземления и оснащается крышкой;

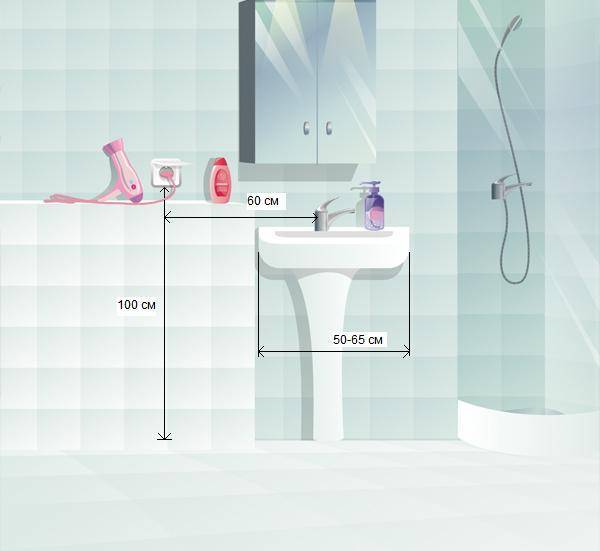

располагаться прибор должен не ближе 60 см от источников воды;
монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

индикатор для измерения напряжения;
отвертка крестовая;
нож или специальный инструмент для удаления изоляции;
уровень;
дрель;
плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Не пропустите: Что такое телефонная кабельная канализация: особенности устройства, инструкция как построить, правила и требования. Как прокладывают кабель в кабельной канализации и какие требования нужно учитывать

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

монтаж проводится в обесточенной квартире;
провода проверять индикатором перед подключением;
нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Правила по электробезопасности

Рассмотрев правила зонирования ванной и подобрав оптимальные места расположения, следует перейти к правилам монтажа, касающимся электробезопасности.

Выполнение заземления. Является тем фактором, что отвечает за безопасность и предусмотрено даже в домах старого образца. Заземление нельзя выводить в ванную, металлические трубопроводы, строительную арматуру. Его нужно вывести на входной щиток, где расположены автоматические выключатели для мгновенного обесточивания квартиры, или к распределительной коробке.
Автоматы. Такие выключатели стоит устанавливать, когда мощность подключаемого к розеткам оборудования достаточно велика. Данная ситуация возникает при установке в помещении машинки для стирки. Если работать будет одна электробритва, возможно подключение к общей электросети.
УЗО. От такой защиты не стоит отказываться. Полезно установить устройство с защитным отключением в санузле на всю проводку. При этом УЗО среагирует на малейшие токи утечки и отключит подачу электроэнергии полностью.

Также следует указать, что в ванных комнатах не нужны никакие клеммники со скрутками и прочими соединителями проводов (даже под кафельной плиткой). Исключение — клеммы для светильников. Коммуникация помещения должна осуществляться за его пределами. При монтировании распределительной проводки следует делать это с другой стороны стены.

Требования электробезопасности (УЗО и заземление)

Обязательным требованием является использование автоматов УЗО (устройство защитного отключения). Они обеспечивают срабатывание выключателей электропитания в тех случаях, когда появляется опасность для человека:

Утечка на корпус;
Короткое замыкание;
Прикосновение к токоведущим частям.

Основной параметр, по которому подбирается автомат УЗО – значение тока утечки. Он измеряется в мкА и его величина указывается на корпусе прибора. Максимальный порог срабатывания УЗО должен составлять не более 30 мкА.

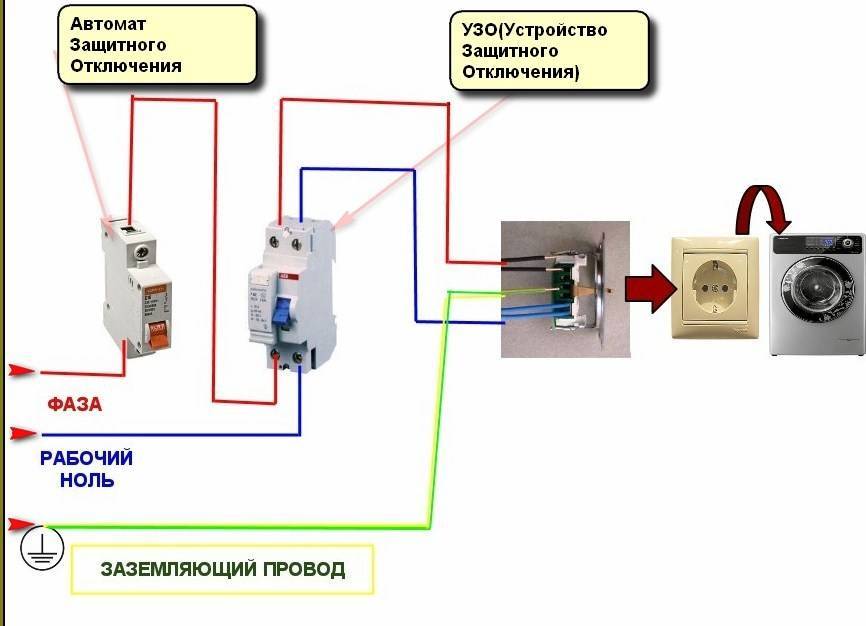

Схема монтажа электропитания стиральной машины

Можно использовать выключатель, рассчитанный на 10 мкА. Он обеспечивает повышенный уровень безопасности, однако предъявляет более жесткие требования к сопротивлению изоляции токоведущих частей. Чаще всего более чувствительные выключатели используются на вновь прокладываемых линиях, чтобы избежать слишком частых ложных срабатываний.

Подключение автоматов УЗО к питающей линии необходимо делать вне ванной комнаты. Чаще всего блок устанавливается во входном электрическом щитке квартиры. Необходимым условием эффективного функционирования системы безопасности является использование кабеля с отдельным заземляющим проводником. Через него осуществляется выравнивание потенциалов до безопасного уровня. Подключение можно выполнить к соответствующим контактам во входном щитке. Не допускается выполнять заземление на металлические трубопроводы или строительную арматуру.

Гостиная или зал

Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.

Высота установки – 90см.

На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.

Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.

Там же монтируйте блок из двух розеток для подключения переносных приборов.

Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.

Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.

Над столом монтируется еще один блок из 4-х розеток:

для ноутбука

настольной лампы

USB Хаба

любой другой компьютерно-зависимой техники

Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.

Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.

Она чаще всего используется для подзарядки смартфонов.

В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.

Они отвечают за два источника света, расположенных на стене по краям дивана.

Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.

И этот огонек вас будет прилично раздражать.

Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.

Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.

Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:

на входе в гостиную

над диваном

в откосе окна

должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.

Зона телевизора.

Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.

Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.

Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.

Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.

Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.

Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.

Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:

10 розеток

3 проходных выключателя

3 обычных выключателя

2 интернет розетки под витую пару

1 TV розетка

Скрытая инсталляция

В этом варианте основная сложность заключается в подготовке посадочного гнезда. Необходимо высверлить или выдолбить углубление, в которое будет установлен блок розеток. Кирпичная стена легко поддается коронке с алмазным напылением. Железобетонные панели представляют большую сложность, дополнительно приходится применять бур перфоратора.

Подрозетник устанавливается в полученное глухое отверстие. Для надежности производится фиксация при помощи раствора алебастра или дюбель гвоздей. Дальнейший процесс установки достаточно прост и не представляет каких-либо сложностей:

С встраиваемой розетки удаляется декоративная верхняя часть корпуса;
Монтажный конец кабеля подключается к контактам;
Розетка устанавливается на свое посадочное место;
Вращением монтажного винта контактный блок фиксируется за счет расклинивания крепежных лапок;
Устанавливается и закрепляется винтами верхняя крышка корпуса.

Устанавливаем скрытую розетку

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы. Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов. Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

Качественная розетка стандарта IP-54.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:

Достаточно лишь определить место размещения розетки.
Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

Выбор розеток для ванной комнаты

Выбрать подходящие влагозащищенные розетки для ванной комнаты совсем несложно. Несмотря на большое количество дизайнерских решений, эти изделия с технической точки зрения нельзя отнести к разнообразным. При их классификации используются всего два основных признака – мощность и количество потребителей, подключаемых одновременно.

Количественный показатель, как правило, не вызывает особых вопросов

При выборе розеток основное вниманием уделяется показателю мощности. Например, стиральные машины и прочее мощное оборудование подключается к розеткам, номинал которых 16 А

Приборы с меньшими параметрами из-за перегрузки могут оплавиться и вызвать короткое замыкание. Маломощные розетки, в том числе с крышкой, используются для подключения фенов, электробритв и других аналогичных приборов, для которых вполне достаточно номинала в 8 А.

Основным отличием изделий, предназначенных для ванных комнат, является их защита от влаги и наличие подпружиненной крышки, защищающей от прямого попадания воды. Все отличительные признаки указаны в маркировке, нанесенной на корпус и включающей символы IP с двумя цифрами.

Цифровое обозначение характеризует возможность противодействия различным типам внешних проникновений. Первая цифра соответствует классу защиты от пыли, а вторая – от влаги. Степень влагозащищенности обозначается цифрами от 0 до 8. Самым низким считается нулевой класс, а самым высоким – 8-й, при котором изделие может эксплуатироваться, будучи полностью погруженным в воду на глубину свыше 1 м. В ванных комнатах рекомендуется использовать розетки с классом защиты 4 и выше, обеспечивающие защиту от капель и брызг по всем направлениям.

Допускается установка розеток и с более низкой степенью защиты. Однако, такие изделия нельзя монтировать в открытом виде. Они должны устанавливаться в специальном защитном кожухе с необходимой герметичностью. Кроме того, любая розетка, предназначенная для ванной комнаты в обязательном порядке, оборудуется заземляющим контактом.

Это интересно: Подключение вытяжки, бойлера, телевизора к одному кабелю — рассмотрим по полочкам

Правила установки розетки в ванной

Производить монтаж розетки в ванную можно в двух вариантах – это если не имелось до этого момента розеток, т.е. оборудование новой, либо дополнение ванную комнату еще одной розеткой, когда помещение оборудовано сетью электрической проводки.

Чтобы вмонтировать новую розетку в ванную комнату, необходимо придерживаться следующих правил:

Чтобы безошибочно произвести оснащение ванной комнаты точками электричества, следует это сделать таким образом, чтобы вся проводка имела отдельный источник питания, к которому ведет отдельный электрокабель.
Следует предусмотреть защиту электрической проводки, которая будет достигнута при помощи автомата, который устанавливается тоже отдельно.
Обязательно установить УЗО, которое будет обеспечивать защиту в случае, если произойдет нарушение изоляционных свойств проводки и произойдет утечка тока. Такое приспособление настраивается на параметр в 10 миллиампер. Установку УЗО нужно делать тогда, когда установлен автомат для защиты. По мощности не допускается превышение автомата.
Если присутствует защитный разделяющий трансформатор, чаще всего им представлен УЗО, то допустимая высота, на которой располагаются в помещении розетки – это 60 см, которые исчисляются от вертикально расположенного края ванной.
Трехпроводной кабель, который необходимо использовать при приложении проводки в ванной комнате, должен быть изолирован при помощи двойной изоляции. Помимо этого, розетки должны быть оснащены дополнительно третьим контактом для заземления.
Тип розеток, который будет расположен на расстоянии от 60 см до 2,4 м, должен быть полу герметичный. Лучше всего приобретать розетки, оснащенные крышками.

Если необходимо провести работы по установке дополнительной розетки, когда проводка в ванной комнате уже имеется, то правила будут следующие:

Существует два варианта, по которым можно сделать дополнительную розетку в ванной. Первый случай предполагает проведение заземляющего элемента от уже существующей электрической поводки, дополнительно установив УЗО. Второй вариант это сделать – заняться проведением новой линии, которую будет обеспечивать защитой автомат и УЗО. Можно использовать при этом дифференциальный автомат, который способен обеспечивать как защитные функции системе проводки, так и быть вместо УЗО.
Расположение розетки в ванной в ситуации оснащения дополнительным устройством, аналогично предыдущему случаю. Тип корпуса также должен быть специализированный.
Если ванная комната достаточно просторна, то при есть возможность установить обычную розетку, которая будет располагаться на удалении от ванной, равном 2,4 м. В любом случае любая розетка должна иметь заземляющий контакт, которые подведены к специальному проводнику, обеспечивающему защиту.
Нельзя прибегать к применению металлических конструкций или арматуры для сооружения заземления.

Кроме указанных правил, как в первом, так и во втором случае, необходимо убедиться в высокой квалификации мастера, либо быть уверенными в своей собственной. Несмотря на то, что на первый взгляд процесс установки розетки в ванную может показаться примитивным и хорошо известным, неправильная установка, либо какие-либо нарушения указанных правил могут привести в дальнейшем к печальным последствиям и причинить серьезный вред жизни и здоровью людей.

Устанавливаем электрические приборы в помещении ванной ↑

До сих пор бытует мнение, что розетку монтировать здесь запрещено. Запрет, действительно, существовал до 1996 года. Душевая — помещение с влажной средой, водоразборными устройствами, большим количеством токопроводящих трубопроводов и стальной ванной. Сегодня водопровод и канализация всё больше пластиковые. Но увеличилось количество бытовой техники.

Без розетки возле умывальника не обойтись. Удобно иметь рядышком, перед глазами и программное устройство электрического тёплого пола

Существовавший ранее запрет давно отменен, отчасти его снятие обусловлено широким распространением современных средств электробезопасности. В Правилах устройства электроустановок (ПУЭ) от 2002 года сказано, что запрещен монтаж розеток в сырых помещениях бань и саун, как частных, так и общественных. А вот устанавливать в квартирах, частных жилых домах допускается. Однако, в нормах имеется ряд существенных оговорок:

Подключение в помещении с повышенной влажностью возможно только через устройство защитного отключения (УЗО) с током срабатывания не выше 30 мА. Альтернатива УЗО — разделительный трансформатор. Максимальную, двойную защиту обеспечит установка обеих устройств одновременно (дело добровольное, этого нормы не требуют).

УЗО отключит электропитание в случае: утечки на корпус электроприбора; короткого замыкания, прикосновения человека к токоведущим элементам

При трёхжильной электропроводке должно иметь подключенный заземляющий контакт (защитный ноль TN-S). Увы, не во всех старых домах есть заземление. УЗО и защитный трансформатор смогут работать без него, но уровень защиты будет ниже. Все токопроводящие элементы (стальной водопровод, чугунная канализация, трубы и приборы отопления, если они есть, металлическая ванна, душевой поддон и т.д.) должны быть заземлены.

Все электроприборы, в том числе и розетки, обладают маркировкой типа IPXY, указывающей класс защиты от пыли (X) и влаги (Y). Для ванной и душевой необходимо, чтобы защита от влаги Y была не ниже класса 4. Большинство розеток для ванной соответствуют стандарту IP44.

Прокладывать электропроводку рекомендуется скрыто, но допускается открыто, при условии, что все места соединений провода будут тщательно заизолированы. Нельзя прокладывать в стальных трубах, металлорукаве. Запрещается крепление провода металлическими скобами без изолирующих прокладок, сами скобы должны иметь коррозионностойкое покрытие. Наличие разветвительных коробок в санузле не допускается.
Должны располагаться не ближе 60 см от заземлённых элементов сантехнического оборудования: стальных, чугунных ванн, умывальников, трубопроводов.
Не ближе 60 см от дверок закрытой душевой кабины.
Минимальная высота — не менее 130 см от уровня пола.

«Правильная» розетка имеет специальное влагозащищённое исполнение

Пункт 7.1.47 ПУЭ гласит, что душевая делится на четыре зоны, к которым предъявляются различные требования по электробезопасности:

Зона 0 — внутри ванны, душа, умывальника. Допускается размещать электроприборы напряжением 12В стандарта IPX7 с источниками питания вне пределов зоны, розетки размещать нельзя.
Зона 1 — непосредственно над или под душем, умывальником, биде. И в радиусе 0,6 метра вокруг рожка душа без поддона. Про гибкий шланг составители наших норм забыли, ну да ладно. Здесь можно размещать водонагреватели, светильники класса защиты не ниже IPX5, обязательно с подключением защитного ноля. Розетки здесь быть не должно: водонагреватель можно подключить непосредственно к электропроводу через герметичный вход.
Зона 2 — находится на расстоянии до 60см дальше от зоны «1». Можно размещать светильники IPX4, вентиляторы.
Зона 3 — пространство душевой, находящееся на расстоянии до 2,4 метра от зоны «2». Размещают приборы стандарта IPX4, подключенные через УЗО либо трансформатор, с заземляющим контактом.

Схема подключения УЗО

За пределами зон повышенной опасности допускается установка в обычном исполнении IPX1, размещение разветвительных коробок, устройств управления. Требование подключения через защитные системы сохраняется.

Зоны опасности

Можно ли устанавливать розетку в ванной комнате

В зданиях, построенных еще в советское время, устанавливать розетки в ванных комнатах почти не предусматривалась. Основной причиной была слабая проводка, малая площадь помещений, отсутствие электрических приборов, требующих подключения. Все имеющиеся средства коммутации – розетки и выключатели – устанавливались снаружи, неподалеку от двери.

Подобная схема подключения создавала определенные неудобства, поскольку все электроприборы приходилось подключать снаружи, а дверь в ванную при этом не закрывалась. Многие хозяева вынужденно пользовались удлинителями, что категорически запрещают требования и положения ПУЭ.

Современные квартиры отличаются большими площадями для мебели, санузлом, особенно там, где ванная комната совмещается с туалетом. Появилось дополнительное внутреннее пространство, где помимо мелкой бытовой техники есть возможность разместить мощное оборудование – стиральные машины, бойлер, полотенцесушители и другие виды электроустановок. Многие помещения оборудуются системами теплых полов, требующих отдельного подключения.

Перед тем как устанавливать розетки в ванной, следует определить их точное количество, в соответствии в планируемым подключением потребителей. Среди них следует сделать разделение на оборудование, которое подключено к сети постоянно и приборы, использующиеся лишь эпизодически. Устройства, постоянно включенные в сеть, могут подключаться не к розетке, а через клеммник напрямую к домашнему электрощиту.

Выполнение монтажных работ

Для установки электротехнического элемента в помещении с повышенной влажностью воздуха, наиболее приемлемым вариантом будет применение закрытого способа установки этого электрического элемента. Для этой цели в стене делается канал с помощью зубила и молотка. Глубина канала, обычно, не превышает 2 — 3 см. Штроба делается от предполагаемого места установки розетки до ближайшей распределительной коробки, которая находится за пределами ванной комнаты.

диэлектрические трубки, внутри которых размещается кабель. Для дополнительной изоляции основного провода, в таких местах, можно использовать поливинилхлоридный кембрик. Внутри стены кабель закрепляется при помощи специальных скоб. Можно использовать для этой цели дюбель, на который закрепляется кольцо
из кембрика. Диаметр такого кольца подбирается таким образом, чтобы электрический кабель, который будет находиться внутри, был надёжно зафиксирован.
Необходимо помнить о том, что монтажу электрического элемента, должно предшествовать полное отключение электричества в доме. Только в этом случае можно не опасаться удара электрическим током при осуществлении монтажных работ.Марка кабеля, который применяется для установки элементов электротехнической арматуры, должна быть подобрана в зависимости от предельной нагрузки, которая может возникнуть при подключении самого мощного прибора в ванной комнате. В большинстве случаев для монтажных работ используется кабель медный кабель сечением не менее 2,5 мм2.Монтаж внутренних розеток должен осуществляться в специальные монтажные коробки. Для установки подрозетника в бетонные стены применяется специальная коронная насадка диаметром 67 мм.

Установочная коробка должна быть надёжно зафиксирована в отверстии, сделанном короновидной насадкой. Для фиксации применяется гипсовый раствор, которым заделывают все пустоты между стеной и коробкой. Подрозетник должен быть установлен таким образом, чтобы его края не выступали за плоскость стены.

Кабель размещённый в штробе, также необходимо зафиксировать с помощью гипсовой шпатлёвки. Когда раствор затвердеет можно приступать к установке и подключению розетки в ванной комнате. Для этого с электрического устройства снимается декоративная накладка, и провода фиксируются к клеммам с помощью винтового зажима. Затем внутренняя часть розетки размещается внутри установочной коробки и фиксируется с помощью выдвигающихся «лапок». Для того чтобы электрический элемент разместился внутри подрозетника идеально ровно, следует затягивать винты, которые выдвигают крепёж, равномерно. Когда монтаж внутренней части розетки будет завершён, устанавливается декоративная накладка. В большинстве моделей для установки внешней части розетки достаточно совместить её с установленной внутренней частью и осуществить закручивание винта, расположенного посередине.
На этом установку розетки можно считать завершённой. Достаточно будет включить электрический ток и проверить работоспособность устройства. Если все действия по установки электротехнического элемента были осуществлены правильно, то розетка будет работать безукоризненно с любым электрическим прибором, имеющим максимальное значение мощности не превышающее предельную нагрузку работы элемента электротехнической арматуры.
