В чем опасность для человека?
Нарушение целостности колбы представляет большую проблему, потому что ртуть, попадая в атмосферу, вредит всему вокруг.
Вышедшее из строя изделие не подлежит хранению в домашних условиях и не подходит для выброса в обычный мусорный контейнер.
В северных округах России запущен экологический проект «Утилизируй правильно». В рамках этого мероприятия на улицах городов расставлены специальные контейнеры, куда население может складывать отработавшие свой ресурс ртутные и люминесцентные лампочки
Изделие подлежит правильной утилизации в соответствии с принятыми нормативами. Делать это могут только организации, имеющие специальную лицензию.
В их обязанности входит прием ламп от населения, транспортировка, хранение их на складе, оборудованном герметичными боксами, и последующая утилизация.
Процесс переработки осуществляется такими способами, как:
- амальгамирование;
- демеркуризация;
- термообработка;
- высокотемпературный обжиг;
- технология на вибропневматике.
Наиболее уместный вариант уничтожения выбирает утилизатор. Все дальнейшие действия проводятся строго по инструкции, регламентирующей процесс.
В небольших городах России программа утилизации организована несколько по-другому. Там раз в месяц в определенные места выезжает спецтранспорт, и работники уполномоченных предприятий принимают у населения отработанные источники света с токсичным наполнением
В начале осени 2014 года РФ поставила подпись под международным документом – Минаматской конвенции о ртути. Согласно содержащейся там информации с 2020 года все ртутьсодержащие продукты будут запрещены к производству, импорту и экспорту.
Среди источников освещения под это положение подпадают паросветные ртутные лампы высокого давления, в частности, модули с маркировкой ДРИ и ДРЛ.
Сфера применения
Исходя из соотношения достоинств и недостатков, сформировалась определённая ниша функционирования ДРЛ, где они в полной мере демонстрируют выгоду своего применения. Это условия, где требуется яркий свет, но присутствие людей эпизодично, то есть не требуется создавать световой поток, благотворно воспринимающийся глазами человека. К таким условиям относят гаражи, ангары, складские помещения, машинизированные заводские цеха, строительные площадки. На открытом пространстве использование светильников ДРЛ традиционно для уличного освещения. Иногда используются ртутные лампочки и в прожекторах.
Проверяем работоспособность
Для проверки работоспособности ДРЛ используются тестеры (омметры), что необходимо в том случае, если лампа отказывается работать или функционирует неверно. Подключите устройство к каждому витку на обмотке, проверяя их на разрыв и ток короткого замыкания:
- При обнаружении разрыва прибор покажет огромное сопротивление, поэтому придется заменить обмотку.
- При отсутствии разрыва и регистрации потери изоляции (благодаря чему появляется короткое замыкание) разница в сопротивлении будет менее значительной.
- При наличии короткого замыкания на обмотке дросселя повышение сопротивления может не наблюдаться и технические характеристики останутся прежними. С другой стороны, данный факт никак не влияет на работоспособность самой лампы.
Если омметр так и не показал каких-либо отклонений, то искать проблему следует в осветительном приборе или электросети. Возможно необходим ремонт светильника.
Цвета Philips
Оборудование этой марки также пользуется у отечественных потребителей заслуженной популярностью. Маркировка люминесцентных ламп Philips стандартна. Цветопередача этого оборудования может обозначаться цифрами от 4 до 9. Температура ламп этой марки шифруется цифрами от 27 до 65. Также в маркировке моделей «Филипс» может присутствовать их серия (к примеру, TL-D).
Помимо обычного, этот производитель выпускает также и люминесцентное оборудование, предназначенное для установки в аквариумах — TLD AQUARELLE. Такие лампы отличаются от стандартных тем, что излучают свет с высокой плотностью в синем спектре. Такой оттенок не только подчеркивает красоту подводного мира, но и способствует:
- созданию оптимальных условий для фотосинтеза;
- стимуляции образования кислорода в воде, что очень полезно для рыб.
Диаметр колб этих ламп может быть равен 16 мм или 28 мм (Т5, Т9). Также в маркировке TLD AQUARELLE присутствуют коды G5 и G13, характеризующие параметры цоколей. Мощность этих ламп может составлять 8-58 Вт.
Общие сведения о лампах
Устройство лампы ДРЛ рассмотрено. Теперь нужно познакомиться с общими сведениями, которые могут пригодиться. К ним можно отнести некоторые технические характеристики:
- светильники и сами лампы наделены большой устойчивостью к различным атмосферным влияниям и обладают высокой светоотдачей;
- мощность ДРЛ колеблется от 80 до 1 000 Вт;
- срок их службы составляет 10 000 часов.
Недостатком изделий является образование избыточного количества озона в процессе работы. Поэтому в помещении должна присутствовать качественная система вентиляции, способная удалять избыток этого газа.
В маркировке лампы присутствуют сведения о ее мощности. Они обозначаются цифрой, которая стоит после букв. Маркировка бывает следующая:
- ДРЛ 80;
- ДРЛ 125;
- ДРЛ 400;
- ДРЛ 500;
- ДРЛ 700;
- ДРЛ 1 000.
Каждая из них имеет свои собственные характеристики. Например, лампа ДРЛ 250 применяется очень часто. Ее характеристики:
- мощность ее составляет 250 Вт;
- потребляемый ток – 4,5 А;
- цоколь – Е 40;
- световой поток – 13 000 Lm;
- светоотдача – 52 Lm/W;
- цветовая температура – 3 800 К;
- срок горения – 10 000 часов.
Подобные характеристики есть у каждой лампы. На базе ДРЛ в наши дни выпускаются особые изделия, которые имеют название металлогалоидных ламп. В них входят йодиды разных металлов, изменяющие цвет видимого излучения. Они же повышают экономичность работы устройств.
Характеристики
Выше свойства ламп ДРЛ были описаны в общих чертах, теперь же приведем точные их параметры:
- КПД. У разных ламп меняется от 45% до 70%.
- Мощность. Минимальная — 80 Вт, максимальная — 1000 Вт. Отметим, что для ртутных ламп это далеко не предел. Так, некоторые разновидности дуговых ртутных ламп могут иметь мощность 2 кВт, а ртутно-кварцевые светильники (ДРТ, ПРК) — 2,5 кВт.
- Вес. Зависит от мощности светильника. Лампа ДРЛ-250 весит 183,3 г.
- Показатель тактовой нагрузки сети. Максимальное значение, характерное для самых мощных ламп, составляет 8 А.
- . В зависимости от мощности варьируется в пределах от 40 до 59 лм/Вт. Так, осветительный прибор ДРЛ мощностью 80 Вт излучает свет силой 3,2 тыс. лм, светильник мощностью 1000 Вт — силой 59 тыс. лм.
- Использование пускового механизма. В лампах ДРЛ пусковое устройство (дроссель) является обязательным. В нем не нуждаются только ртутно-вольфрамовые лампы, в которых имеется вольфрамовая нить накаливания.
- Цоколь. ДРЛ лампы оснащаются цоколями двух типов: при мощности менее 250 Вт используется цоколь типа Е27, при мощности 250 Вт или большей — Е40.
- Период эксплуатации. Полный ресурс лампы типа ДРЛ составляет 10 тыс. часов. Но нужно учитывать, что яркость лампы в течение всего этого срока не остается стабильной. В результате износа люминофора она постепенно снижается и к концу срока службы может упасть на 30% – 50%. Поэтому обычно лампы ДРЛ утилизируют раньше, чем они перестанут работать.
Сегодня в продаже часто встречаются лампы, производители которых заявляют ресурс в 15 и даже 20 тыс. часов. Чем более мощной является лампа, тем дольше она обычно служит.
Полезно знать: у зарубежных производителей ртутные лампы обозначаются различными аббревиатурами:
- Philips: HPL;
- Osram: HQL;
- General Electric: MBF;
- Radium: HRL;
- Sylvania: HSL и HSB.
В международной же системе обозначений (ILCOS) лампы этого типа принято обозначать буквосочетанием QE.
Дуговые ртутные лампы используются для наружного освещения
Необходимо отметить, что ртутно-вольфрамовые лампы, которые включаются без пускового устройства и загораются сразу, во многом уступают лампам ДРЛ:
- имеют низкий КПД;
- дорого стоят;
- не обладают достаточной износостойкостью;
- имеют ресурс 7,5 тыс. часов.
Малый срок службы и низкий КПД объясняются присутствием нити накаливания.
Но зато она улучшает цветопередачу, что позволяет применять такие лампы в бытовых помещениях.

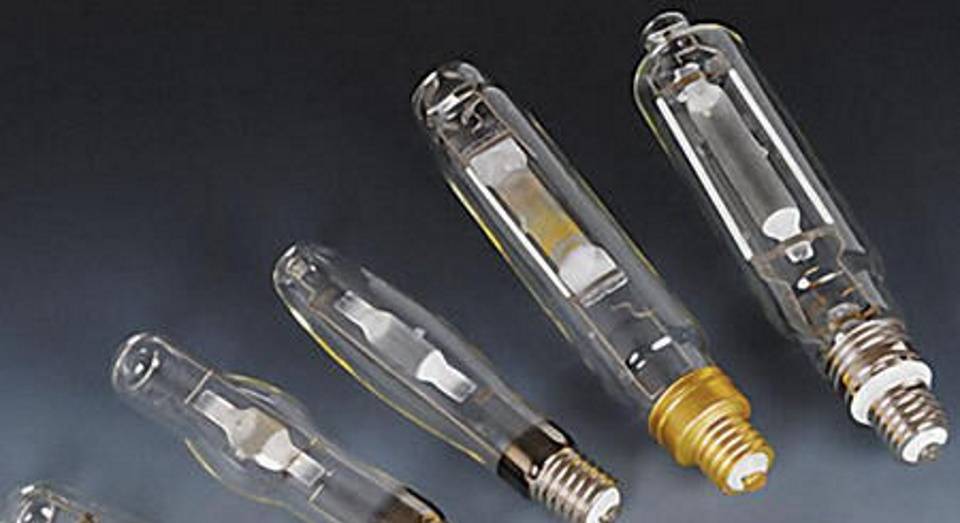

Сегодня лампы ДРЛ успешно вытесняются металлогалогенными лампами (обозначаются буквосочетанием ДРИ), которые отличаются наличием в газовой смеси так называемых излучающих добавок. ДРИ так и расшифровывается — дуговая ртутная с излучающими добавками.
В этом качестве используются галогениды различных металлов — таллия, индия, и некоторых других. Их присутствие способствует увеличению светоотдачи до 70 – 90 лм/Вт и даже выше. Намного лучше становится и цветность. Ресурс у ДРИ ламп такой же, как у ДРЛ — от 8 до 10 тыс. часов.
Выпускаются ДРИ лампы, колба которых частично покрыта изнутри зеркальным составом (ДРИЗ). Такой светильник весь производимый им свет подает в одном направлении, за счет чего его светоотдача с этой стороны значительно возрастает.
Особенности хранения, транспортировки, утилизации ртутных и люминесцентных ламп
Эксплуатацию использованных токсичных материалов 1 класса реализует специализированное предприятие.
Этапы обработки рассматриваемого мусора регламентированы соответствующей инструкцией. Ею определены правила хранения, вывоза, доставки, уничтожения чрезвычайно опасных отбросов:
Когда элементы освещения пришли в негодность, их необходимо аккуратно снять. Недопустимо ударять, бросать лампы, совершать любые действия, приводящие к нарушению герметизации стеклянной трубки
При механическом разрушении люминесцентной лампы или медицинского оборудования, содержащего ртуть, важно предпринять предусмотренные инструкцией меры по уменьшению токсичности металла.
Хранение токсичных отбросов происходит внутри закрывающихся помещений, находящихся изолировано от других. Место складирования изготавливается из непроницаемого материала, а двери маркируются соответствующим знаком
Ящики (шкафы), где хранится мусор первого класса, обозначаются знаком и классом опасности.
Доставка осуществляется внутри транспортной упаковки. Вывозом, утилизацией отработанного токсичного материала занимаются специальные службы, имеющие лицензию. Автомобиль должен быть с закрытым кузовом и маркирован знаками, обозначающими уровень опасности.
Оборудование передаётся на демеркуризацию в специализированное предприятие, где проходит процесс обеззараживания ртутьсодержащих отходов.
Люминесцентные лампы — экономичные и долгосрочные. Но из-за того, что в их состав входит токсичный метал, требуют особого обращения. Такие лампы нельзя выбрасывать, разбивать. Для отходов первого класса опасности существуют правила обращения, которые надо неукоснительно соблюдать.
Узнайте еще много нового:
Как правильно утилизировать люминесцентные лампы: контейнеры по сборы и договор на вывоз
Утилизация бактерицидных, энергосберегающих, ламп накаливания, солярия
Демеркуризация ртути: какие вещества используются и алгоритм
Где используется ртуть в промышленности и в быту?
Как убрать ртуть, если разбился градусник?
Как правильно утилизировать энергосберегающие лампочки?
Что такое промышленные отходы, методы ликвидации и захоронения
Как правильно утилизировать ртутный градусник в домашних условиях?
Классы медицинских отходов: сбор и утилизация
Продолжительность и правила хранения отходов
Как и чем собрать ртуть из разбитого градусника?
Классификация и правила утилизации медицинских отходов
Приложение 2 (справочное). Технические характеристики ртутьсодержащих ламп.
Лампы люминесцентные Российского производства
| Лампы люминесцентные низкого давления представляют собойстеклянную цилиндрическую трубку-колбу, внутренняя поверхностькоторой покрыта люминофором. По обоим концам лампы впаиваютсяножки с катодами. Основным источником оптического излучения влюминесцентных лампах является слой люминесцирующего вещества(люминофора), возбуждаемого ультрафиолетовым излучениемэлектрического разряда в парах ртути. Люминесцентные лампы имеют внесколько раз большую световую отдачу, чем лампынакаливания. |
| Маркировка люминесцентных ламп: Л – люминесцентная лампа; Б – белого цвета;Д – дневного цвета; У – универсальная.Исполнение: 1 – прямой стержень; 2 – U-образный стержень. |
Технические характеристики ламп люминесцентных серии ЛБ, ЛД
| Наименование | Мощность, Вт | Ток, А | Напряжение, В | Габаритные размеры, мм | ||
| D | L | L1 | ||||
| ЛД-18 | 18 | 0,37 | 57 | 26 | 604 | 589,8 |
| ЛБ-18 | 18 | 0,37 | 57 | 26 | 604 | 589,8 |
| ЛД-20 | 20 | 0,37 | 57 | 38 | 604 | 589,8 |
| ЛБ-20 | 20 | 0,37 | 57 | 38 | 604 | 589,8 |
| ЛД-36 | 36 | 0,43 | 103 | 26 | 1213,6 | 1199,4 |
| ЛБ-36 | 36 | 0,43 | 103 | 26 | 1213,6 | 1199,4 |
| ЛД-40 | 40 | 0,43 | 103 | 38 | 1213,6 | 1199,4 |
| ЛБ-40 | 40 | 0,43 | 103 | 38 | 1213,6 | 1199,4 |
| ЛД-65 | 65 | 0,67 | 110 | 38 | 1514,2 | 1500 |
| ЛБ-65 | 65 | 0,67 | 110 | 38 | 1514,2 | 1500 |
| ЛД-80 | 80 | 0,87 | 99 | 38 | 1514,2 | 1500 |
| ЛБ-80 | 80 | 0,87 | 99 | 38 | 1514,2 | 1500 |
Технические характеристики люминесцентных ламп фирмы OSRAM (Германия) 438
| Название | Мощность, Вт | Габаритные размеры, мм | |
| D | L | ||
| LUMILUX L 15/640 | 15 | 26 | 438 |
| LUMILUX L 15/765 | 15 | 438 | |
| LUMILUX L 18/640 | 18 | 590 | |
| LUMILUX L 18/765 | 18 | 590 | |
| LUMILUX L30/640 | 30 | 900 | |
| LUMILUX L30/765 | 30 | 900 | |
| LUMILUX L36/640 | 36 | 1200 | |
| LUMILUX L36/765 | 36 | 1200 | |
| LUMILUX L58/640 | 58 | 1500 | |
| LUMILUX L58/765 | 58 | 1500 |

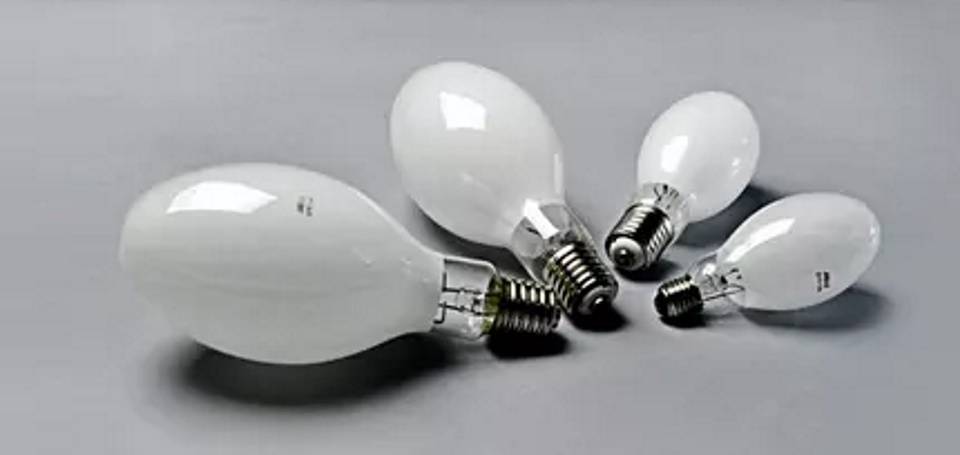

Дуговые ртутные лампы типа ДРЛ
| Газоразрядные лампы высокого давления – дуговые ртутные лампы с люминофором ДРЛ – применяются в системах освещения требующих применения небольших источников света с высокой световой отдачей и продолжительным сроком службы, для освещения больших производственных площадей, улиц и открытых пространств, где не предъявляется высоких требований к цветопередаче. Дуговые ртутные лампы имеют высокую световую отдачу при небольших габаритных размерах. Лампы этого типа представляют собой стеклянную колбу эллиптической формы, внутри которой находится трубчатая кварцевая горелка высокого давления. На внутреннюю поверхность колбы нанесен тонкий слой люминофора, который поглощает ультрафиолетовое излучение ртутной горелки, и преобразует его в видимое излучение исправленной цветности. |
Технические характеристики дуговых ртутных ламп типа ДРЛ
| Тип лампы | Напряжение (В) | Мощность (Вт) | Размеры, не более (мм) | Тип цоколя | |
| L | D | ||||
| ДРЛ 50(15) | 95 | 50 | 130 | 56 | Е27 |
| ДРЛ 80(15) | 115 | 80 | 166 | 71 | Е27 |
| ДРЛ 125(6) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125(8) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125(10) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125(15) | 125 | 125 | 178 | 76 | Е27 |
| ДРЛ 125 ХЛ1 | 135 | 125 | 178 | 76 | Е27 |
| ДРЛ 250(6)-4 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250(8) | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250(10)-4 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250(14)-4 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 250 ХЛ1 | 130 | 250 | 228 | 91 | Е40 |
| ДРЛ 400(6)-4 | 135 | 400 | 228 | 122 | Е40 |
| ДРЛ 400(8) | 135 | 400 | 228 | 122 | Е40 |
| ДРЛ 400(8) | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 400(10)-4 | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 400(12)-4 | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 400 ХЛ1 | 135 | 400 | 292 | 122 | Е40 |
| ДРЛ 700(6)-3 | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 700(8) | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 700(10)-3 | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 700(12)-3 | 140 | 700 | 357 | 152 | Е40 |
| ДРЛ 1000 (6)-3 | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛ 1000(8) | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛ 1000(10)-3 | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛ 1000(12)-3 | 145 | 1000 | 411 | 167 | Е40 |
| ДРЛР 125 | 125 | 125 | 190 | 127 | Е27 |
| ДРЛФ 400-1 | 135 | 400 | 350 | 152 | Е40 |
| ДРЛФ 400-2 | 135 | 400 | 292 | 122 | Е40 |
Приблизительный объем 1-ой ртутной лампы можно найти по формуле объема цилиндра: .
Объем всех образовавшихся отработанных ртутьсодержащих ламп:
,
где радиус r = D/2,
длина h = L,
.
Страница:
Посмотреть “Инструкцию по обращению с ртутными лампами, люминесцентными ртутьсодержащими трубками отработанными и браком” в формате pdf.
Вместо эпилога
Люминисцентные источники света — наилучшее решение для освещения квартир и общественных мест. Коль скоро с их появлением, востребованность светодиодных источников света несколько снизилась. Люминесцентные лампы являются наиболее подходящим вариантом для использования на рабочих местах, в учебных классах и других помещениях, где предъявляются строгие требования к освещению и важна высокая надежность осветительных приборов. Надо помнить, что их использование будет эффективным, если правильно подобрать лампы под светильники и особенности места, которое предстоит освещать.

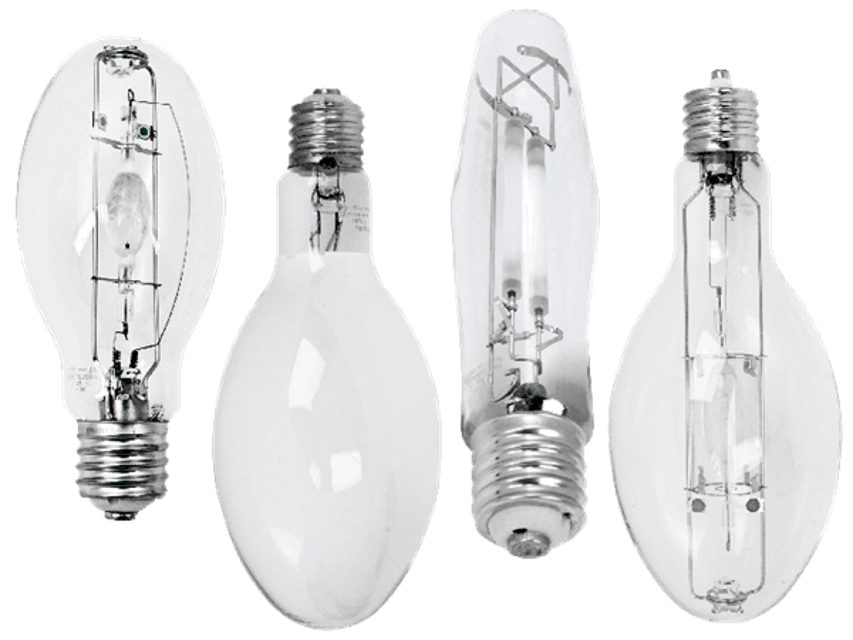

Типы ламп со ртутью
Распространение ртутных ламп связано с активной эксплуатацией явления флуоресценции, где внутреннее покрытие колбы лампы (люминофор) «заставляют светиться» возбужденные электрическими разрядами пары ртути. Конечно же, как было представлено выше, они не являются полностью безопасными. Зато насколько они эффективны в области энергосбережения! Минимум в 3 раза (т. е. при том же потреблении электричества дают минимум в 3 раза более насыщенный световой поток в Люменах).
В зависимости от своего устройства выделяют следующие типы таких ламп:
- Дуговая ртутная люминесцентная высокого давления (спектр мощности: 80 – 1000 Вт):
- Лампы общего назначения (используются в уличных фонарях; из негативных особенностей – такие лампы склонны взрываться).
- Специализированные лампы (применяется в тех сферах, где востребованы только малые габариты и концентрированный пучок яркого освещения). Дуговая ртутная
- Дуговая металлогалогенная (излучающая способность люминофора усиливается действием газового наполнения колбы – галогенидами индия и натрия.).

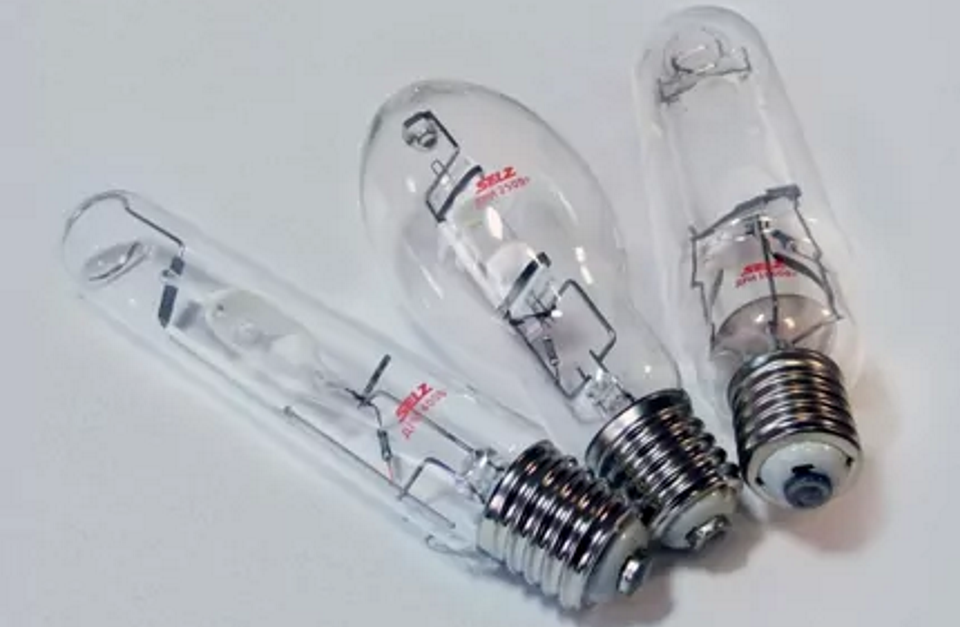

Дуговая металлогалогенная
Металлогалогенная, зеркальная (в конструкции присутствует отсвечивающий зеркальный слой, благодаря этому такие лампы способны генерировать узконаправленный световой поток).
Металлогалогенная, зеркальная
Ртутно-кварцевая (этот вид ламп имеет видоизмененную форму колбы).
Ртутно-кварцевая

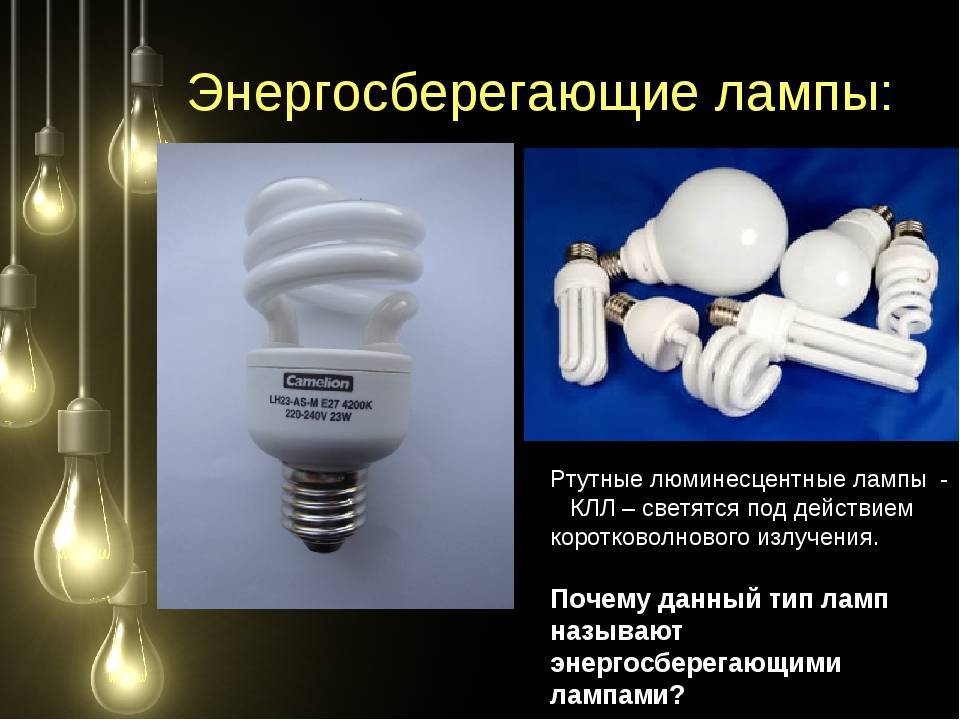

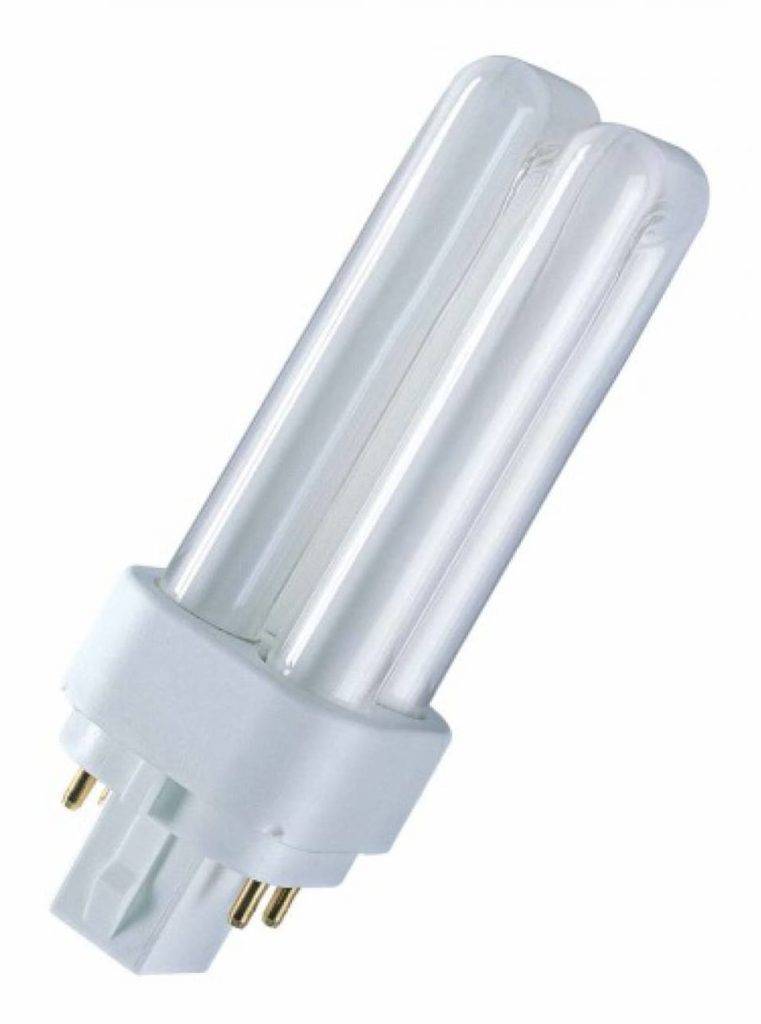

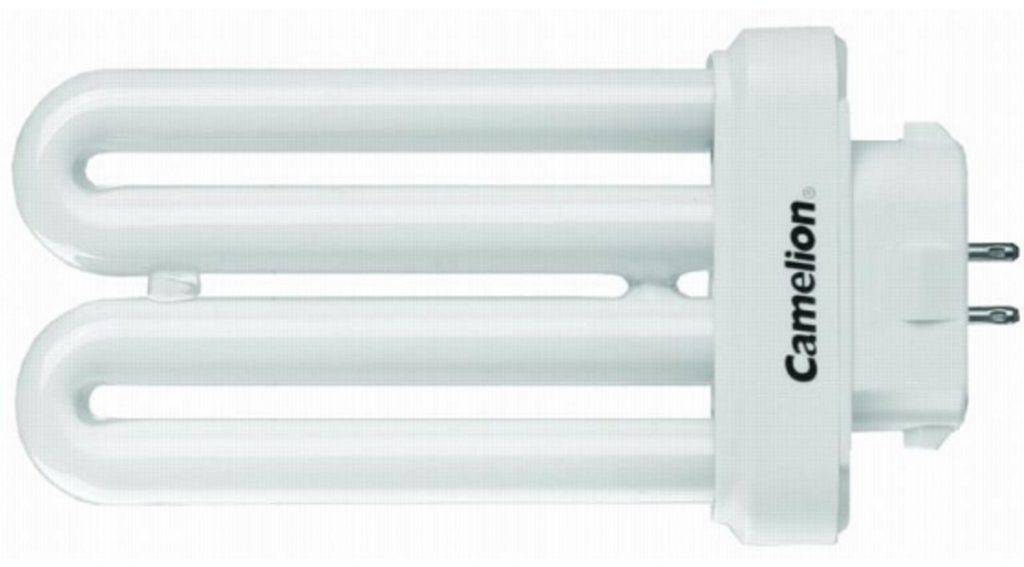

Флуоресцентная (наиболее привычная для нас лампа из офисных помещений).
Флуоресцентная лампа Крупнейшими компаниями-поставщиками, работающими на рынке энергосберегающих ламп (у которых можно найти все указанные их разновидности), являются компании: Эсл; MAXUS (Максус) и Camelion.
Порядок транспортирования
Отработанные ртутные лампы не могут храниться на складах более шести месяцев. Поэтому заключается договор с предприятием, выполняющим демеркуризацию ртутных ламп (которое имеет разрешение на переработку и транспортировку).
Правила перевозки отходов выглядит следующим образом:
- Процесс погрузки/выгрузки и транспортирования выполняют специализированные организации обладающие лицензией.
- Все действия выполняются в защитных костюмах с масками и перчатками.
- Перевозимый груз находится в герметичных контейнерах, которые не дадут ртути проникнуть за его пределы даже в случае ДТП.
- Запрещается грубо кантовать и бросать ртутьсодержащий груз.
- Знак ядовитой опасности должен присутствовать как на транспортном средстве, так и на ёмкостях с лампами.
Перед транспортировкой составляется акт о приеме-передаче отходов. За всем процессом должен наблюдать ответственный за временное хранение ламп человек.
Критерии выбора
Для того чтобы не совершить ошибки при выборе специалисты рекомендуют обращать внимание на характеристики газоразрядного прибора в зависимости от сферы применения, где конкретное устройство будет наиболее эффективным. Основными разновидностями являются натриевые, ртутные и металлогалогенные лампы
Все они отличаются долговечностью и разнообразием типоразмером, что позволяет подобрать изделие для конкретной задачи
Основными разновидностями являются натриевые, ртутные и металлогалогенные лампы. Все они отличаются долговечностью и разнообразием типоразмером, что позволяет подобрать изделие для конкретной задачи.
1. Ртутные лампы с невысоким индексом цветопередачи (до 50 Ra) и небольшой светоотдачей (50-95 лм/Вт), но с широким температурным диапазоном эксплуатации (-40 – +40 градусов) в основном используются для систем уличного освещения. У них белый свет без добавления жёлтых оттенков. Однако при сильных морозах уровень светопотока заметно снижается. Средний срок эксплуатации до 10 тыс. часов, что позволяет экономить на обслуживании за счёт увеличения периода замены
Следует обращать внимание, что для подключения изделий с мощностью больше 80 Вт требуется магнитный балласт для стабилизации подачи напряжения, обеспечения безопасного зажигания и эксплуатации. В то же время маломощные приборы работают от обычной электросети 220 В
2. Натриевые лампы имеют высокую энергоэффективность (больше 200 лм/Вт) с излучением мощного жёлто-оранжевого потока, близкого к солнечному свету. Активно применяются в промышленном и уличном освещении на дорогах, магистралях, в парках, тоннелях, теплицах, парниках и других объектах. Лампы небольшой мощности до 70 Вт имеют винтовой цоколь Е27, более мощные изделия – цоколь Е40. В случае использования в закрытых помещениях их лучше комбинировать с другими источниками для улучшения цветопередачи и снижения нагрузки на зрения. Являются энергосберегающими изделиями и в случае замены ртутных приборов экономия потребляемого электричества может достичь 50%.
3. Металлогалогенные лампы светят мощным белым потоком (до 100 лм/Вт) с прекрасной цветопередачей (до 98 Ra). Наряду с уличным и промышленным освещением их используют в торговых помещениях, больших аквариумах, ресторанах, гостиницах, а также в качестве источника света в кинопроекторах. Однако следует учитывать, что при работе они сильно нагреваются и немного излучают ультрафиолет
Для нивелирования негативных моментов требуется соблюдать меры предосторожности (не размещать рядом с уязвимыми материалами или предметами, пользоваться защитными перчатками при замене), а также выбирать лампы, у которых колба защищена специальным покрытием или устанавливаются в закрытом светильнике
Общим критерием выбора является проверенный производитель, предлагающий изделия высокого качества. Ведущие бренды (Osram, Sylvania, Philips и другие) для предотвращения расстеклования используют специальные химические составы для наполнения колбы. Тем самым вероятность её разрушения из-за температурных перепадов сводится к минимуму.
Где купить
Популярные модели можно приобрести в строительных или специализированных магазинах, торгующих светотехническими изделиями. Там находятся самые лучшие новинки, выпускаемые ведущими производителями. Посетители имеют возможность изучить параметры и сравнить характеристики. Менеджеры всегда подскажут – какие бывают, какой фирмы лучше купить, как выбрать, сколько стоит.
Общее описание ртутных приборов
Ртутьсодержащие газоразрядные лампочки – это специфический источник света, в котором разряд газа генерирует оптическое излучение в парах ртути. В технической номенклатуре эта разновидность носит название разрядной лампы (РЛ).
Наличие токсичного вещества существенно снижает привлекательность изделий. Однако, полностью от них еще не отказались и считать ртутные приборы устаревшими пока рано.
Ртутные устройства высокого давления отлично справляются с задачей освещения больших крытых и открытых пространств. Интенсивность их свечения при равной мощности почти в 10 раз превышает результаты стандартных ламп накаливания
2.14. Лампы натриевые высокого давления
Натриевые лампы высокого давления имеют максимальную световую отдачу среди газоразрядных ламп, например NAV Е 600 SUPER со светоотдачей 150 лм/Вт. Основными областями применения являются освещение транспорт- ных магистралей, архитектурная подсветка, освещение для выращивания расте- ний и внутреннее освещение на предприятиях тяжелой промышленности; широко применяются для освещения спортивных сооружений, аэродромов, обществен- ных сооружений и т.д. Очень большой срок службы и почти не изменяющиеся значения светового потока при длительных сроках службы делают эти лампы самыми экономичными газоразрядными лампами высокого давления.
Работают натриевые лампы высокого давления в сети переменного тока напряжением 220 В, частотой 50 Гц совместно с пускорегулирующими устройствами.
Таблица 2.14.1. Лампы натриевые высокого давления (ДНаТ)
Наименование | Напряжение на лампе, В | Мощность, Вт | Габариты, мм | Средний срок службы, ч. | Световой поток, лм | Тип цоколя | |
В | А | ||||||
ДНаТ-50 | 85 | 50 | 130 | 55 | 6000 | 4000 | Е27 |
ДНаТ-70 | 85 | 70 | 165 | 42 | 6000 | 5900 | Е27 |
ДНаТ-100 | 95 | 100 | 165 | 42 | 6000 | 9400 | Е27 |
ДНаТ-150 | 95 | 150 | 211 | 48 | 10000 | 14000 | Е40 |
ДНаТ-250 | 100 | 250 | 250 | 48 | 15000 | 24000 | Е40 |
ДНаТ-400 | 100 | 400 | 278 | 48 | 15000 | 50000 | Е40 |
ДНаТ-700 | 166 | 700 | 335 | 82 | 15000 | 84000 | Е40 |
ДНаТ-1000 | 250 | 1000 | 415 | 82 | 15000 | 125000 | Е40 |
Рис. 27. Лампы натриевые высокого давления
2.14.1. Одноцокольные натриевые лампы высокого давления VIALOX NAV
Рис. 28. Одноцокольные натриевые лампы высокого давления эллипсоидальной формы
Таблица 2.14.2. Стандартные натриевые лампы высокого давления эллипсоидальной формы, работающие без устройства для зажигания
Тип | Рисунок | Мощность, Вт | Цоколь | Световой поток, лм | Длина l, мм | Диаметр, мм |
NAV E 50/I | 1 | 50 | E27 | 3500 | 156 | 70 |
NAV E 70/I | 1 | 70 | E27 | 5600 | 156 | 70 |
NAV E 110 | 1 | 110 | E27 | 8000 | 170 | 75 |
NAV E 210 | 2 | 210 | E40 | 18000 | 226 | 90 |
NAV E 350 | 2 | 350 | E40 | 34000 | 290 | 120 |
Таблица 2.14.3. Стандартные натриевые лампы высокого давления эллипсоидальной формы, работающие с устройством для зажигания
Тип | Рисунок | Мощность, Вт | Цоколь | Световой поток, лм | Длина l, мм | Диаметр, мм |
NAV E 50/E | 1 | 50 | E27 | 3500 | 156 | 70 |
NAV E 70/E | 1 | 70 | E27 | 5600 | 156 | 70 |
NAV E 150 | 2 | 150 | E40 | 14000 | 266 | 90 |
NAV E 250 | 2 | 250 | E40 | 25000 | 266 | 90 |
NAV E 400 | 2 | 400 | E40 | 47000 | 290 | 120 |
NAV E 1000 | 2 | 1000 | E40 | 120000 | 400 | 165 |
2.14.2. Натриевые лампы высокого давления VIALOX NAV T STANDARD с прозрачной трубчатой колбой
Тип | Мощность, Вт | Цоколь | Световой поток, лм | Длина l, мм | Диаметр, мм | Расстояние а, мм |
NAV T 150 | 150 | E40 | 14500 | 211 | 46 | 132 |
NAV T 250 | 250 | E40 | 27000 | 211 | 46 | 158 |
NAV T 400 | 400 | E40 | 48000 | 285 | 46 | 175 |
NAV T 1000 | 1000 | E40 | 130000 | 390 | 65 | 240 |
Рис. 29. Натриевые лампы высокого давления с прозрачной трубчатой колбой
2.14.3. Натриевые лампы высокого давления с увеличенной светоотдачей VIALOX NAV SUPER
Рис. 30. Натриевые лампы высокого давления VIALOX NAV SUPER
Таблица 2.14.4. Натриевые лампы высокого давления с увеличенной светоотдачей VIALOX NAV E SUPER
Тип | Рис. | Мощность, Вт | Цоколь | Световой поток, лм | Длина l, мм | Диаметр, мм |
NAV E 35 SUPER | 1 | 35 | E27 | 2400 | 130 | 55 |
NAV E 100 SUPER | 1 | 100 | E40 | 9500 | 186 | 75 |
NAV E 150 SUPER | 1 | 150 | E40 | 15500 | 226 | 90 |
NAV E 250 SUPER | 1 | 250 | E40 | 30000 | 226 | 90 |
NAV E 400 SUPER | 1 | 410 | E40 | 54000 | 290 | 120 |
Таблица 2.14.5. Натриевые лампы высокого давления с увеличенной светоотдачей VIALOX NAV T SUPER
Тип | Рисунок | Мощность, Вт | Цоколь | Световой поток, лм | Длина l, мм | Диаметр, мм |
NAV T 50 SUPER | 2 | 50 | E27 | 4000 | 156 | 37 |
NAV T 70 SUPER | 2 | 70 | E27 | 6500 | 156 | 37 |
NAV T 100 SUPER | 3 | 100 | E40 | 10000 | 211 | 46 |
NAV T 150 SUPER | 3 | 150 | E40 | 17000 | 211 | 46 |
NAV T 250 SUPER | 3 | 250 | E40 | 33000 | 257 | 46 |
NAV T 400 SUPER | 3 | 410 | E40 | 55500 | 285 | 46 |
2.14.4. Натриевые лампы высокого давления VIALOX NAV TS в софитном исполнении
Рис. 31. Натриевые лампы высокого давления VIALOX NAV TS
Таблица 2.14.6. Стандартные натриевые лампы высокого давления VIALOX NAV TS STANDARD
Тип | Рисунок | Мощность, Вт | Цоколь | Световой поток, лм | Длина l, мм | Диаметр, мм | Расстояние а, мм |
NAV TS 250 | 1 | 250 | Fc2 | 25500 | 206 | 23 | 103 |
NAV TS 400 | 1 | 400 | Fc2 | 48000 | 206 | 23 | 103 |
Таблица 2.14.7. Натриевые лампы высокого давления в софитном исполнении с увеличенной светоотдачей VIALOX NAV TS SUPER
Тип | Рисунок | Мощность, Вт | Цоколь | Световой поток, лм | Длина l, мм | Диаметр, мм | Расстояние а, мм |
NAV TS 70 SUPER | 2 | 70 | RX7s | 7000 | 114 | 20 | 57 |
NAV TS 150 SUPER | 2 | 150 | RX7s-24 | 15000 | 132 | 23 | 66 |
ТОП-лучших люминесцентных ламп T3
General Electric GE FLE11TBXT3 827 E27 6Y
Эта популярная модель подходит только для жилых и офисных помещений, так как ее мощность составляет 11 Вт. Цветовая температура – 3300 К. Источает теплый белый свет. Форма цоколя – трубчатая. Недорогая конструкция имеет небольшой эксплуатационный ресурс в 6000 ч. Именно такой фирмы лучше купить изделия для обустройства помещений общественного назначения. Заявленные габариты: 126х20 мм. Вес – 90 г. Такого показателя достаточно для аквариумных растений, однако следует понимать, что защитой от влаги конструкция не обладает. Производитель предоставляет стандартную гарантию в 14 дней с момента покупки изделия.
Стоимость – 169 руб.
General Electric GE FLE11TBXT3 827 E27 6Y
Достоинства:
- расширенный функционал;
- компактность;
- материал покрытия;
- незначительный вес;
- оптимальная мощность;
- положительные отзывы;
- допускается установка своими руками.
Недостатки:
DULUX D/E 26W/840 G24q-3 OSRAM
Это компактное приспособление станет отличным решение не только для дома, но и офисных помещений. Отдельного внимания заслуживает матовое покрытие. Цветность – холодная. Заявленная мощность – 26 Вт, при световом потоке в 1800 Лм. Характеризуется наличие высокого эксплуатационного ресурса – 20 тыс. ч. Габариты: 165х12 мм. Вес – 49 г. Продукция пользуется повышенным спросом у отечественного потребителя. Отзывы положительные.
Средняя цена – 160 руб.
DULUX D/E 26W/840 G24q-3 OSRAM
Достоинства:
- эксплуатационный ресурс;
- гарантия от производителя;
- матовое покрытие;
- оптимальная мощность;
- универсальность;
- практичность;
- надежность;
- широкая область применения.
Недостатки:
KD-508, 509 Camelion
Эта популярная модель относится к категории компактных, и оснащена штырьковым цоколем. Отмечается наличие системы плавного запуска, что благоприятно сказывается на эксплуатационном сроке приспособления. Модель совместима не только с пластиковыми, но и тканевыми плафонами из-за низкого нагревания.
Сколько стоит изделие? Покупка обойдется в 117 руб.
KD-508, 509 Camelion
Достоинства:
- компактность;
- безопасность;
- широкая область применения;
- гарантия от производителя;
- плавный пуск;
- отсутствие мерцания.
Недостатки:
