Электрический теплый пол под линолеум: преимущества системы и руководство по монтажу

Нагревательный кабель

Рассматривая, какой теплый пол лучше выбрать под линолеум, стоит обратить внимание на ряд особенностей его укладки. Если вы планируете делать капитальный ремонт в помещении, можно предпочесть нагревательный кабель

Он монтируется в стяжку. Уровень пола в помещении приподнимется на 7 см и более.

Этот вариант подходит для хозяев собственных домов и квартир с высокими потолками. Сначала на подготовленное черновое основание укладывают теплоизоляцию (пенополистирол). Сверху раскладывают армирующую сетку и направляющие для нагревательного кабеля. Затем провод монтируют на эти направляющие. Шаг укладки составляет 10-15 см.

Сверху провод заливается стяжкой. Ее толщина составляет не менее 3 см. Если шаг витков широкий, стяжка должна быть еще толще. Недопустимо, чтобы в ней были пузырьки воздуха. Когда стяжка высохнет (должно пройти минимум 3 недели), на нее укладывают линолеум.

Монтаж электрического теплого пола под линолеум

Пленку с встроенными нагревательными элементами продают квадратными метрами. При расчете необходимых потребностей надо учитывать наличие стационарной мебели, колонн. Не понадобится обогрев под бытовой техникой, электроникой.

Специальный набор для монтажа пленочного теплого пола под линолеум

В обычной комплектации, как правило, есть:

  • нагревающаяся пленка;
  • монтажные клеммы;
  • ленточная изоляция со слоем битума.

Также понадобятся следующие изделия:

  • Соединительный кабель. Им подключают нагреватели к сети питания 220 V.
  • Термостат с датчиком температуры, включающий и выключающий систему по заданному пользователем алгоритму.
  • Автомат, защищающий от скачков напряжения.
  • Инструменты и расходные материалы. Эти изделия приведены в следующей таблице.

Для воспроизведения технологии применяют такую последовательность действий:

ИллюстрацияОписание рабочих операций
В стене создают углубление и канал, устанавливают термостат, электрические провода.
Всю площадь ровного пола закрывают вспененным полиэтиленом. Толщина материала – не более 5 мм. Выбирают разновидность со слоем фольги. Эта сторона устанавливается вверх. Щели заклеивают металлизированным скотчем.
По установленному плану комнаты раскладывается пленка. Следят, чтобы медные проводники инфракрасного теплого пола под линолеум находились с нижней стороны. При  необходимости, отрезают определенные участки, но только в тех местах. Где сделаны специальные пометки.
Клемму вставляют под поверхностную пленку и зажимают плоскогубцами, чтобы обеспечить надежный электрический контакт с токопроводящей шиной. Не применяют слишком большие усилия. С нижней стороны приклеивают битумную изолирующую ленту. В центральной части одной из нагревательных линий устанавливают датчик температуры.
В зависимости от типа финишного покрытия и будущих нагрузок под ним создают слой из полиэтиленовой пленки. При установке фанеры под линолеум на деревянный пол будет создана достаточная жесткость. Если крепление этих листов делают саморезами, точно рассчитывают места установки крепежа. Это предотвратит повреждение проводящие части нагревателей.

Особенности укладки кабельной системы

Если предпочтение все же отдано не пленке, а греющему кабелю, придется выполнить следующие работы:

  • Составить план раскладки греющего кабеля.
  • Очистить основание от загрязнений, выровнять его.
  • Уложить теплоизоляционный материал.
  • Постелить и закрепить монтажную сетку.
  • Уложить кабель в соответствии с планом.
  • Установить термодатчик.
  • Подключить систему к терморегулятору и электропитанию.
  • Залить пол бетонной стяжкой, выровнять ее.
  • Дождаться высыхания рабочей поверхности.
  • Выполнить монтаж напольного покрытия.

В качестве утеплителя можно использовать плиты пенополистирола или специальный материал, разработанный именно для кабельного теплого пола. Он выглядит как резиновый коврик с выступами на поверхности. Эти выступы специально предназначены для фиксирования греющего кабеля. Тогда необходимость стелить монтажную сетку отпадает.

Кабельный теплый пол, который уже закреплен на армирующей сетке, укладывать значительно проще, чем обычный греющий кабель, но это более дорогой вариант

Термодатчик должен быть уложен на равном удалении от кабеля, не допускается его близкий контакт с нагревательным элементом или с бетонной стяжкой. Потому для защиты термодатчика в качестве своеобразного футляра используют кусок гофрированной трубы.

Интересное видео по укладке электрического теплого пола можно посмотреть здесь:

Несколько полезных рекомендаций

Чтобы функциональность системы теплого пола была максимально эффективной и качественной, советуем ознакомиться с некоторыми несложными правилами.

  • Так, теплый пол под линолеумом нежелателен для применения в качестве главного источника тепла. Чтобы такая система прогрела помещение до комфортной температуры, сам пол должен прогреться приблизительно до 28 градусов, что в случае применения линолеума недопустимо.
  • Если линолеум нагреется выше данной отметки, то может размягчиться, расслоиться и потерять свои первоначальные эстетические (и не только) свойства.
  • Следите за тем, чтобы полоски термопленки на накладывались друг на друга. В случае сложной конфигурации помещения предпочтительнее оставить незначительный участок пола неотапливаемым.
  • Наконец, линолеум нельзя фиксировать мастиками. Все они могут стать дополнительным источниками вредных испарений, а если нагрев будет неравномерным, то еще и приведут к вспучиванию поверхности. Подобные дефекты сложно устранить. Просто расстелите напольный материал и – если есть необходимость – зафиксируйте степлером в некоторых местах.

В итоге отметим, что в течение первых дней эксплуатации системы как можно чаще проверяйте, насколько надежно она работает. Дополнительно можете проверять температуру пола, используя для этого точный термометр. Если показатели отличаются, выполните корректировку, задавая температурный режим. На этом все. Не забудьте посмотреть приведенный ниже тематический видеоролик. Удачи!

Виды и особенности линолеума

Для начала разберемся с положительными сторонами линолеума. Почему многие предпочитают класть именно его?

Положительные стороны:

  • в помещениях с линолеумом удобно проводить уборку;
  • легкий монтаж и демонтаж;
  • устойчив к загрязнениям;
  • долгий износ при правильных условиях эксплуатации;
  • отталкивает воду;
  • определенные виды устойчивы к высоким температурам;
  • доступные цены и широкий выбор на рынке;
  • сочетается с другими стройматериалами;

Некоторые отдают выбор другим покрытиям по тем причинам, что:

  • цвет меняется со временем;
  • стирается рисунок;
  • плохо выдерживает низкие температуры;
  • линолеум из поливинилхлорида имеет неприятный запах;

Для того чтобы настил был качественным и прослужил долгие годы, необходимо разбираться в его видах и характеристиках. Не отталкивайтесь только от цены.

Дорогой материал в свою очередь может быть плохим, будучи установленным в неподходящих условиях, так же как и дешевый может быть хорошим при правильной эксплуатации.

Хотя в некоторых случаях лучше немного переплатить за качество, нежели чем проигнорировать важные характеристики, выбрав более дешевый и доступный материал.

Линолеум разделяют на 3 класса по месту эксплуатации:

  1. бытовой. Выдерживает небольшую нагрузку, пригоден для установки в жилых помещениях;
  2. полукоммерческий. Используется в коммерческих зданиях со средней нагрузкой;
  3. коммерческий. Самый прочный и толстый вид линолеума, находит применение в общественных заведениях с большим потоком людей;

С классами разобрались. Теперь перейдем к 5 основным подвидам линолеума:

  • натуральный. Обладает повышенной огнестойкостью и устойчивостью к электричеству благодаря органическим компонентам в составе. Экологичен и безопасен как для людей, так и для домашних животных. Долговечный и износостойкий вид линолеума. Среди минусов — хрупкость при транспортировке, для настила необходима ровная поверхность, неустойчив к влаге, дорогая цена;
  • линолеум-ПВХ. Плохо переносит высокие температуры, деформируется со временем, легко воспламеняется, неустойчив к веществам с едким химическим составом, имеет неприятный запах. Материал совершенно точно не подходит для теплого пола;
  • алкидный (глифталевый) линолеум. Покрытие на тканевой основе с добавлением натуральных ингредиентов, что повысило себестоимость на рынке. Продукция наделена повышенной теплоизоляцией и различным дизайном. Минусы — не выдерживает температурные скачки, деформируется со временем, транспортировать в холодное время года не рекомендуется;
  • нитролинолеум (коллоксилиновый). Однослойный материал на основе нитроцеллюлозы. Маленькая толщина имеет как плюсы, так и минусы. К первым относится легкий вес, гибкость, пластичность. Ко вторым — плохо изолирует шум, тепло, для монтажа необходим совершенно ровный пол, поддерживает горение, без проблем воспламеняется;
  • резиновый. Двухслойное покрытие на основе каучука. Гарантируется пластичность и влагозадержание, также резиновое покрытие добавляет противоскользящее свойство. Антистатичен, устойчив к перепадам температур. Нашел применение в зданиях общественного пользования, медицинских учреждениях, спортивных заведениях.

Вышеперечисленные виды и их характеристики помогут сделать правильный выбор, основываясь не только на цене, но и на самых главных качествах материала. Также будет преступлением не затронуть виды теплого пола ведь, чтобы выбрать идеальное сочетание, нужно знать характеристики обоих.

Особенности монтажа теплого пола под линолеум из нагревательного кабеля

Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.

Порядок работ при монтаже кабельного теплого пола под линолеум

  1. Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
  2. Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.

  3. На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
  4. Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
  5. Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.

  6. Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
  7. На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
  8. Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
  9. Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
  10. После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.

  11. Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.

Выбор линолеума

К этому аспекту нужно отнестись со всем вниманием как раз из-за того, что линолеум при нагреве способен выделять отравляющие вещества в окружающую среду. И тогда пользоваться полами можно будет только на свой страх и риск для здоровья

Как выбрать подходящий линолеум

Таблица. Виды линолеума.

ВидОписание

Поливинилхлоридный

Это самый дешевый, а потому – самый распространенный вариант. В его основе – обычный ПВХ, чувствительный к нагреву. Этот материал отличается большим разнообразием цветовых вариаций, может иметь различную толщину, а также иметь основу в виде утепляющего материала. К сожалению, именно этот материал при укладке на теплые полы не только начинает выделять в воздух ядовитые вещества, но и дает усадку, а также начинает неприятно пахнуть.

Мармолеум

Это натуральный вид покрытия, который отличается высоким качеством и высокой ценой. Он не боится огня, не электризуется, при нагреве почти не выделяет отравляющих веществ в воздух. В его составе – натуральные красители, древесная мука и мука из пробки, смола сосны, льняное масло. Также в его основе обычно лежит джутовая ткань. Такой линолеум легко чистится, не выгорает на солнце и не теряет своего внешнего вида на протяжении многих лет. Единственное, что он не любит – это мытье щелочесодержащими веществами. Под действием щелочи он начнет разрушаться.

Релин

Этот линолеум имеет в составе битум, резину, каучук. Не выносит нагрева и потому в целом крайне редко укладывается в домах и квартирах, чаще его можно увидеть в ряде производственных помещений. При нагреве выделяет достаточно опасные для человека вещества. С системой нагрева пола его использовать строго запрещено.

Нитроцеллюлозный

Такой материал также называется коллоксилиновым. Он не боится воды, эластичен, тонкий, но не любит нагрева. Так что с системой подогрева он использоваться не может.

Алкидный

Также именуется глифталевым. Синтетический материал, который в основе имеет и ткань. Сразу стоит сказать, что он, как и предыдущие варианты, не любит нагрева. Но использовать его в сочетании с теплыми полами можно, так как чрезмерное количество опасных веществ он не выделяет.

Процесс укладки линолеума

Согласно информации в таблице, на деревянные полы при наличии систем подогрева можно монтировать мармолеум или ПВХ материал. Однако специалисты отмечают, что на водяные полы можно укладывать и тот, и другой варианты, а вот на пленочные лучше все-таки класть именно мармолеум.

Таблица с перечнем характеристик линолеума

Порядок подготовки пола и укладки системы

Обустройство тёплого пола из плёночных инфракрасных материалов не представляет особой сложности для любого, кто хотя бы немного знаком с электротехникой и способен соединить контакты согласно приложенной схеме, а также выполнить нехитрые столярные работы по выравниванию основания деревянного пола, на который впоследствии будет укладываться ламинат или линолеум.

Сперва следует определиться с правильным чередованием слоёв и материалами, необходимыми для монтажа тёплого пола. Уточнить рекомендации для конкретной системы тёплого пола следует в инструкции, прилагаемой производителем. В общем виде конструкция выглядит следующим образом:

Черновой деревянный пол.

Пароизоляция/гидроизоляция.

Утеплитель с теплоотражающим экраном.

Нагревательные элементы тёплого пола.

Подложка под финишное напольное покрытие.

Напольное покрытие (линолеум, ламинат, паркетная доска и тому подобное).

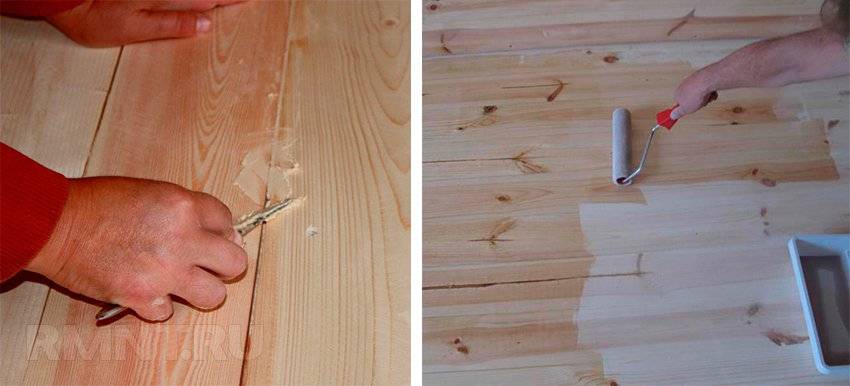

В качестве основания выступает черновой деревянный пол. Это должна быть отреставрированная поверхность, сработанная из половой доски с рабочей вентиляцией подпольного пространства, так как поверх основы выстилается паробарьер, препятствующий выходу влаги от пола в помещение. Повреждённые участки восстанавливаются с помощью специальной шпаклёвки или заменой отдельных досок. Поверхность выравнивается циклевальной машиной. Для надёжности укладывают поверх основания листы OSB или фанеры.

Пароизоляционная мембрана выстилается поверх подготовленного деревянного основания с перехлёстом полос не менее 10–15 см и проклейкой стыков скотчем

Важно оставить открытыми вентиляционные решётки, под которые вырезаются отверстия в пароизоляции и обклеиваются скотчем по периметру.

Теплоизоляция с термоотражающим слоем — это вспененный полиэтилен, полиуретан или ЭППС с фольгированным слоем, который при укладке ориентируют вверх. У данного слоя основная функция — препятствовать нагреву деревянного основания. Теплоизоляция замедляет распространение тепла, а теплоотражающий экран обеспечивает максимальную отдачу от нагревательных элементов именно внутрь помещения.

Компоненты электрического тёплого пола располагаются поверх слоя теплоизоляции. Собирать его следует строго в соответствии с прилагаемой инструкцией и с соблюдением всех необходимых правил безопасности.

Важный аспект, касающийся любого электрического тёплого пола: распределять нагревательные элементы следует только в свободной зоне пола, где не будет устанавливаться стационарное оборудование или мебель, чтобы предупредить локальный перегрев нагревательных элементов.

Далее следует обычный процесс монтажа напольного покрытия.

Маты нагревающие

Греющие маты представляют собой уложенный греющий кабель на полимерную сеть шириной полметра, при этом шаг уложенного провода равен 7,5 сантиметров.

Алгоритм нужных действий практически полностью совпадает с описанным выше нагревающим проводом, за исключением некоторых моментов.

За счет своих малых габаритов стяжку для матов можно осуществить с применением самовыравнивающих смесей, толщина данной стяжки не будет превышать одного сантиметра. Проверив целостность системы и дождавшись окончательного высыхания основания возможно приступать к монтажу на пол своими руками финального покрытия в виде линолеума.


Электрический мат прогревающий

Тонкий нагревательный провод

Если нужно смонтировать теплый пол под линолеум на деревянный черновой настил, можно выбрать тонкий нагревательный провод. Он имеет толщину 3 мм, раскладывается змейкой с шагом 7-10 см. Такой монтаж называется сухим. Он не предполагает использование плиточного клея или стяжки.

Провод раскладывается в специально подготовленные для него бороздки. Их вырезают в фанере или покупают специальную доску для монтажа системы. Когда тонкий провод будет уложен в борозды, его накрывают листом фанеры.

Особенностью линолеума является то, что это мягкий материал. Если его смонтировать непосредственно на провод, в этих местах появятся бугорки. Провод будет подвергаться повышенным механическим нагрузкам, быстро выйдет из строя. Поэтому его обязательно накрывают слоем фанеры. Ее толщина не должна быть более 1 см. Электрические теплые полы под линолеум на деревянный пол можно монтировать этим методом. Экономически это выгодно, так как эксплуатация конструкции не вызывает затруднений.

Типы теплого пола

Выбирая тип теплого пола под финишную отделку линолеумом, необходимо учитывать ряд факторов, каждый из которых имеет свое значение. Начать следует с архитектуры строения и возможности использовать в нем систему определенного типа. Затем следует оценить особенность каждого помещения, условия эксплуатации их по отдельности и всего здания в целом

В последнюю очередь нужно обращать внимание на цену. Если бюджет ограничен или поджимают сроки, применение гибкой отделки можно рассмотреть как временное решение

В ряде случаев оно помогает эффектно выйти из затруднительной ситуации.

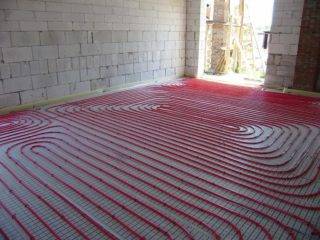

Водяной


Водяной теплый пол

Система водяного отопления применяется при наличии собственного котла или работающего круглый год полотенцесушителя. Подключение контура к центральной системе запрещено. Причины ограничений заключаются в большом весе трубопровода, замурованного в цементной стяжке и риском протечек с тяжелыми последствиями.

Теплый водяной пол представляет собой совокупность таких деталей:

  • Трубки. Для создания контуров используются изделия из гибкого пластика, полипропиленовые или металлические секции.
  • Смеситель. Предназначен для снижения температуры поступающей в трубки воды до оптимального значения.
  • Коллектор. Изделие отвечает за равномерное распределение давления жидкости, когда в большом помещении установлено несколько контуров.

Укладка трубок проводится в формы, после чего они заливаются бетоном. Выбирать линолеум для теплого водяного пола следует без подложки или с основанием из вспененного полимера. Целесообразно использовать модели из природных составляющих или ПВХ. Материалы этого типа хорошо проводят тепло, сохраняя при этом свои рабочие характеристики. Поскольку трубки имеют большой диаметр, общий подъем пола после монтажа составит до 10 см.

Электрический


Мат электрического теплого пола

Изделия этого типа представляют собой греющие провода в термостойкой изоляции. В зависимости от разновидности потребляют 100-250 Вт/м².

По техническому исполнению подразделяются на такие категории:

  • Кабели. Имеют диаметр 8-15 мм, продаются в бухтах длиной до 100 м. Укладывается на жесткое основание в форме змейки с соблюдением допустимого радиуса изгиба. Выбирая теплый пол электрический под линолеум, нужно помнить, что после заливки стяжки уровень поднимется минимум на 50 мм.
  • Маты. Продукция представляет собой тонкие нагревательные провода, вплавленные в прочную полимерную сетку. Изделия крепкие и гибкие, их можно стелить на неровные и криволинейные поверхности. Маты предпочтительнее укладывать под керамическую плитку, так как при незначительной толщине, достаточно 2-3 мм раствора, который применяется при этом процессе. Другим вариантом является накрытие элементов линолеумом с мягкой термостойкой подложкой и жестким верхним слоем.

Инфракрасный


Инфракрасный теплый пол

Ленточный инфракрасный элемент состоит из подключенных параллельно покрытых графитом медных полосок. Тепловые волны проходят через любые материалы, включая изоляционные подкладки. Благодаря этому можно использовать линолеум с теплой подложкой, создающей дополнительный барьер от холода. Несомненным плюсом ИК пленки является отсутствие необходимости обустройства цементной стяжки. Покрытие можно класть непосредственно на греющие элементы, закрепленные на основании. Для предотвращения возникновения аварийных ситуаций устанавливается автоматический терморегулятор.

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

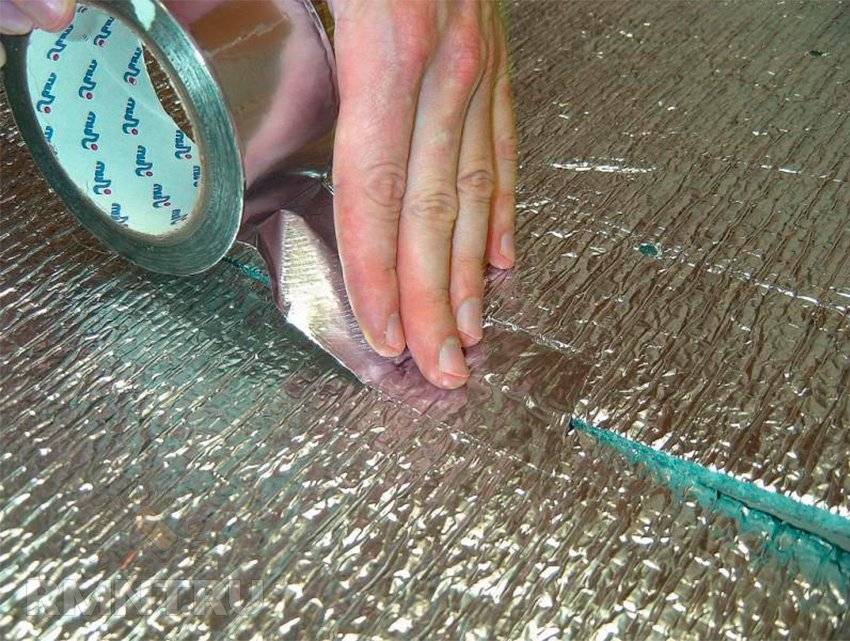

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

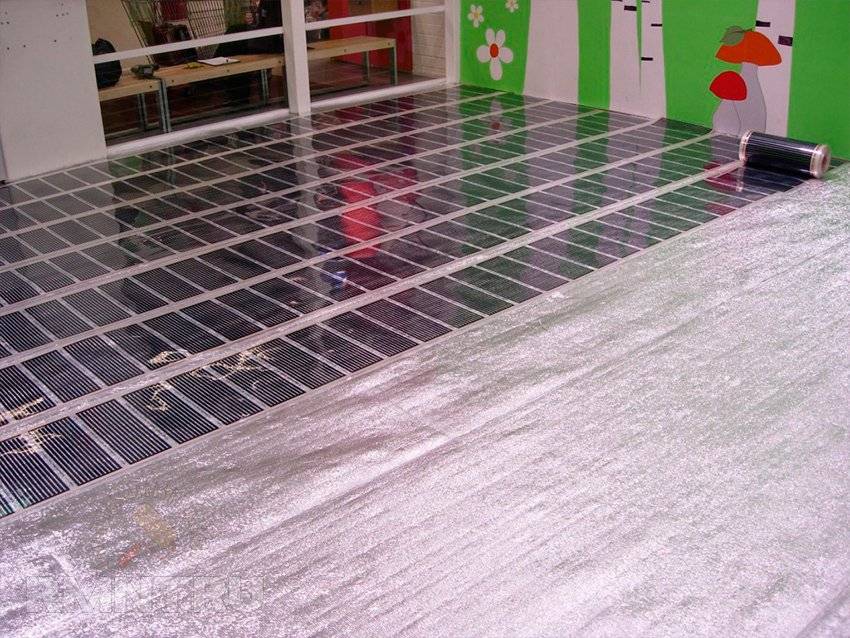

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

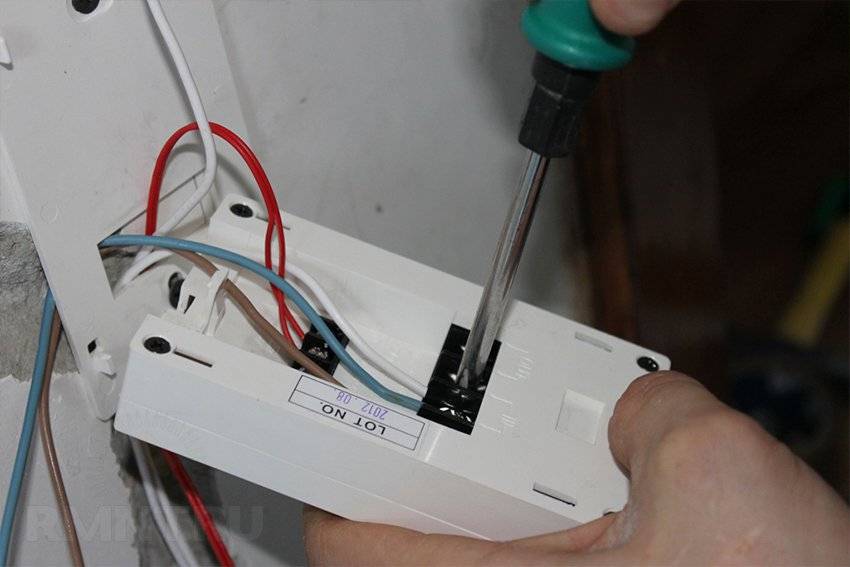

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

В заключение

Мы рассмотрели, как можно сделать электрический теплый пол под линолеум своими руками тремя разными способами. Каждый из них имеет свои преимущества, недостатки, особенности монтажа и может быть оптимальным вариантом в том или ином конкретном случае. Но какой из способов вы не выбрали, помните, что в любом случае линолеум не должен нагреваться выше 30⁰С. Кроме этого, следует помнить, что первые две недели ПВХ-линолеум может выделять неприятных запах, даже без нагрева, поэтому необходимо интенсивно проветривать помещение и нахождение там людей нежелательно. Если же и после истечения этого времени, при нагревании из линолеума будет выделятся неприятный запах, то возможно этот вид не подходит для покрытия теплого пола и его придется заменить другим или ламинатом.

Выводы и полезное видео по теме

В этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол – превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота.

В укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.
