Обзор однофазного электросчетчика Меркурий 201 — схема подключения

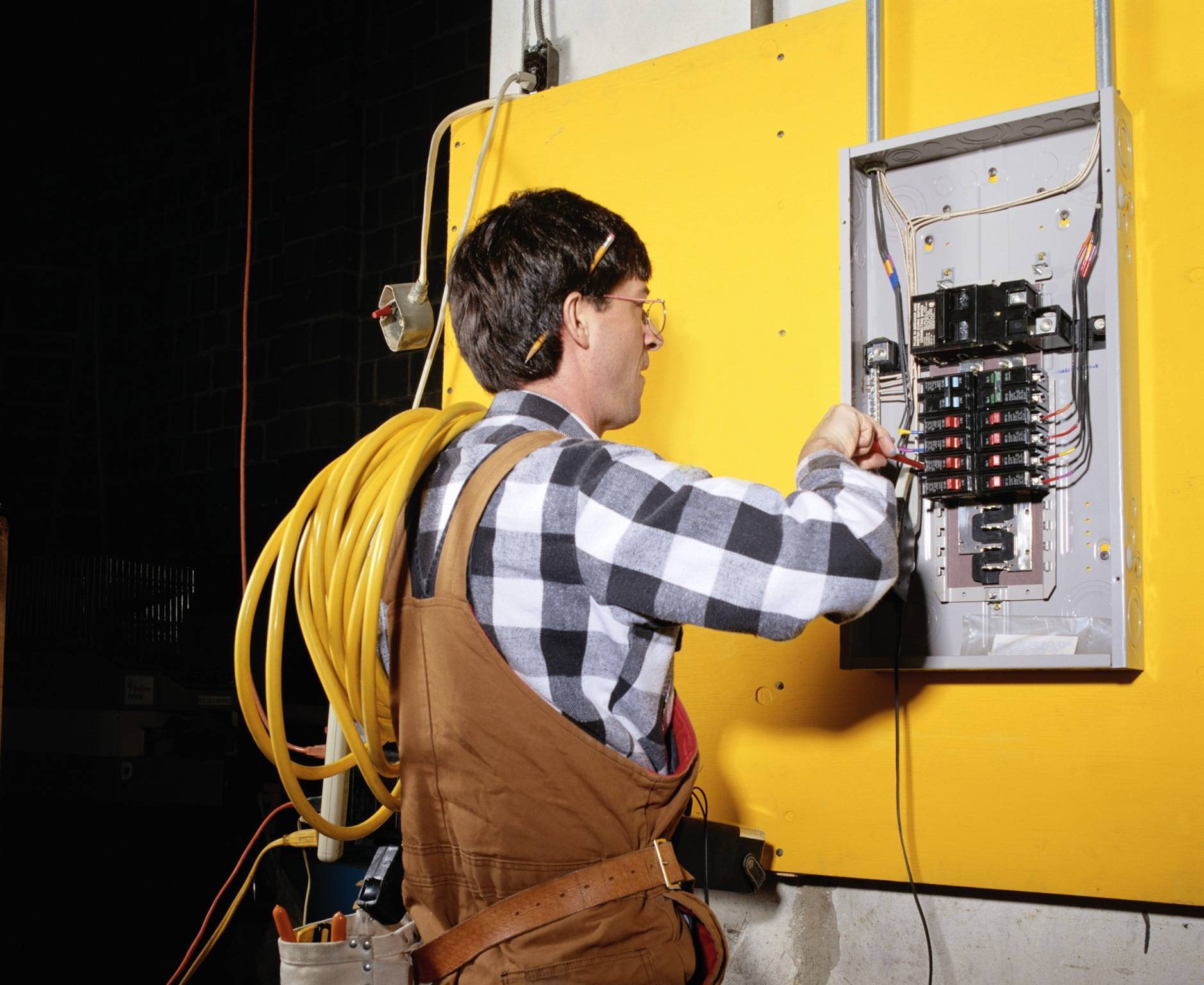

Способ самостоятельного монтажа

Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.

Порядок действий:

  1. В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
  2. Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
  3. Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
  4. На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
  5. При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
  6. После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
  7. Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
  8. Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
  9. От распределительного щита отводятся провода к установленному электросчётчику.
  10. Там они подключаются по стандартной схеме и надёжно фиксируются.
  11. На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
  12. Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
  13. В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
  14. Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
  15. Если всё сделано идеально, то прибор тестируется на работоспособность.
  16. В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.

После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Последовательность подключения счетчика и трансформатора:

  • клемма 1 — вход А;
  • клемма 2 — вход конца измерительной обмотки А;
  • клемма 3 — выход А;
  • клемма 4 — вход B;
  • клемма 5 — вход окончания обмотки измерения B;
  • клемма 6 — выход B;
  • клемма 7 — вход C;
  • клемма 8 — вход окончания обмотки C;
  • клемма 9 — выход C;
  • клемма 10 — вход нулевой фазы;
  • клемма 11 — нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Смотрите это видео на YouTube

Счетчик Меркурий 201 и его аналоги

Меркурий 234 ART направлен на учет электроэнергии в одном или двунаправленном тарифе. Счетчик предусмотрен для использования только в закрытом помещении. Электрический прибор также соответствует требованиям, предъявляемым к электрическим счетчикам.

Меркурий 238 эксплуатируются как в открытых, так и закрытых зданиях, а также предусмотрен для монтажа на опоры воздушных электрических линий. Счетчик данной модели предусмотрен для трехфазных четырехпроводных электрических сетей, имеющих переменный ток.

Меркурий 230 ART учитывает электрический показатель по одному или двум тарифам. Преимуществом данного образца является выявления ошибок и вывод результата на экран прибора.

Меркурий 230 предназначается только для закрытых помещений электрических сетей, три фазы и три или четыре провода в системе переменного тока.

Меркурий 236 ART ведет учет электроэнергии как в одно, так и двунаправленном тарифном плане. Измерительные приборы эксплуатируется также только в закрытых строениях.

Меркурий 231 АТ предусмотрен для помещений закрытого типа. Ведет учет электроэнергии по многотарифному плану в электрических трехфазных линиях, имеющих три или четыре провода.

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

  1. безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
  2. возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
  3. два способа отображения информации.

По последнему признаку счетчики делятся на:

  • электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
  • электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

  1. оптрон — импульсный выход (телеметрия);
  2. встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
  3. оптопорт. Предусмотрена функция «электронная кнопка»;
  4. микропроцессор;
  5. PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

  1. относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от компании «Энергомера» с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от компании «Тайпит», тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного производителя («Меркурий 200»): в щите приходится выпиливать окно;
  2. труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.

Меркурий-201: схема подключения

Электронное устройство Меркурий 201 ведет учет электроэнергии “по модулю”. Это значит, что подключение с обратной токовой полярностью не влияет на показания счетчика. Так, при подключении однофазного счетчика можно поменять местами вход и выход фазы, подвести фазу к нейтральной клемме, а нейтраль к фазной. Тем не менее, производитель рекомендует подключать электросчетчик по схеме. Схема подключения счетчика достаточно простая.

Так, однофазный Меркурий имеет четыре клеммы для проводов:

  • Первая клемма отвечает за ввод фазы в жилище;
  • Вторая – за выход фазы к электроустановкам;
  • Подключение нейтрального рабочего провода от внешней сети происходит через третью клемму;
  • Выход нуля к электроустановкам реализуется – через четвертую клемму.

Чтобы подключить контакты к клеммам, необходимо снять с клеммника защитную крышку, и открутить крепежные винты в ячейках для проводов. После чего, зачищенный, ровный участок провода, соответствующего клемме, необходимо ровно вставить в контактный зажим. Винты, фиксирующие провод, можно затянуть при помощи крестовой отвертки. Начинать фиксацию следует с верхнего винта. Аналогично следует подсоединить другие провода, после чего – установить защитную крышку на место.

К автоматам от счетчика необходимо вести фазу, к УЗО – фазу и ноль. При этом, минуя автоматы, к подключенным к ним электроустановкам необходимо прокладывать нейтральный рабочий и защитный контакты. Заземление, также, необходимо вести и на электроустановку, работающую через УЗО. Контакты из автоматов могут выводиться как на освещение и розетки, так и бытовые приборы. К УЗО, обычно, подключают мощную бытовую технику (например, стиральную машину, бойлер). По такому же принципу подключить электрический однофазный счетчик “Аист” от РУП «Гомельэнерго».

Модификации счетчика, его устройство

Водораздел проводится межу моделями счетчика, которые бывают:

  • электромеханическими (эти модификации отличает наличие крутящего барабана);
  • электронными — работают на основе схем, имеют жидкокристаллических дисплей, на который выводятся все данные.

Фото Меркурий 201 с различными модификациями можно увидеть на сайте. Различают модификации в зависимости от максимальной силы тока в 60 или 80 ампер, количества передаваемых импульсов и т. д.

Также имеется клеймо от госповерителя, подтверждающее, что прибор соответствует всем требуемым параметрам. Если один из элементов был нарушен, пользователю нужно обратиться к энергопоставщику. То же самое касается случаев, если Меркурий 201 не работает.

Схема подключения счётчика электроэнергии М. 201 на четыре клеммы с автоматами

Учёт расхода электроэнергии в Меркурий 201 ведётся электронным устройством модульного принципа. На показания прибора не влияет то, прямой или обратной полярностью выполнено подключение. Даже переменой местами входных и выходных проводов или заменой разъёма для нейтрали на фазный вход сбоя в работе этого устройства добиться нельзя.

Производитель рекомендует выполнять подключение по очень простой схеме:

Схема 4-клеммного подключения однофазного счётчика электроэнергии Меркурий 201 с автоматами (СНиП )

Четыре клеммы счётчика Меркурий однофазной конструкции предназначены:

  • 1 – клемма для подключения вводного фазного провода;
  • 2 – выходная клемма для подключения потребителей электрического тока;
  • 3 – вход нейтрали линии электропередачи;
  • 4 – выходная клемма для нейтрального провода к потребителям.

При подключении проводов к прибору нужно предварительно снять с него защитную пластиковую панель и выкрутить винты в каждой из четырёх ячеек до такой степени, чтобы в них свободно входили подготовленные, очищенные от изолирующего слоя и выровненные концы проводов. Затем провода нужно вставить в свои ячейки и плотно зажать винтами с помощью крестовой отвёртки.

Это важно! Прежде, чем приступить, к подключению однофазного счетчика Меркурий, следует тщательно изучить его паспорт, руководство по эксплуатации и разобраться со схемой подключения. Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний

Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается

Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний. Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается.

К УЗО подводятся фаза и ноль, к автоматам отключения – фазный провод. В обход автоматов к подключенным потребителям следует проложить защитный и нейтральный контакты. На все потребители, подключаемые через УЗО, нужно подводить и заземляющий контакт.

Выходы из автоматов и устройств защитного отключения служат для подключения осветительных приборов и розеток для маломощных потребителей. УЗО используется для более мощной бытовой техники – стиральной машины, бойлера.

В случае необходимости использовать в квартирной сети потребители с заземлением, используется несколько иная рабочая схема:

Схема подключения ЭМ с использованием заземляющего провода (СНиП )

Заземляющий провод подходит ко всем розеткам и технологическим разъёмам, обеспечивает защиту бытовых приборов от коротких перегрузок.

Четыре проверки Э.М. 201 на правильность показаний

После установки счетчика необходимо проверить правильность его подсоединения и работы, проведя серию испытательных мероприятий, направленных на фиксирование значимых показателей его функционирования.

Первая проверка — правильность подключения

На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта. Приборы серии «Меркурий» способны корректно работать при перемене мест нуля и фазы, но правила электротехнической безопасности требуют строгого соблюдения последовательности установки, представленной в типовой схеме.

Вторая проверка — на самоход

Для проведения данного проверочного этапа потребуется предварительно создать ситуацию полного отсутствия расхода электроэнергии в квартире. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки. Если отдельные выключатели в сети отсутствуют, из розеток выдергиваются шнуры всех бытовых электроприборов и удлинителей, а выключатели света ставятся в неактивный режим.

Спустя четверть часа после отключения всех приборов нужно оценить функционирование электросчетчика – если он работает валидно, ролик на счетном механизме должен остановиться, а лампочка на передней части устройства не должна мигать. Допустимый максимум – единичное мигание или оборот счетчика раз в 5-10 минут.

Третья проверка – погрешность измерений

Формула погрешности измерений

Здесь подсчитывается погрешность учета счетчиком электроэнергии. Потребуется приготовить мобильный телефон с секундомером и калькулятором (либо сами эти устройства по отдельности), электронный мультиметр и лампу накаливания в роли нагрузочного устройства. Применять бытовую технику не рекомендуется, так как практические значения при работе приборов могут отличаться от указанных в паспортах, создавая дополнительные погрешности, порой существенные.

Последовательность действий при проверке:

  • Измеряют мультиметром напряжение в розетке.
  • Ставят прибор в режим измерения силы тока, подсоединяют к лампе, замеряют значение показателя.
  • Продолжая держать лампу включенной в сеть, подсчитывают время, за которое ролик сделает 10 оборотов (при стабильном напряжении), и записать это время в секундах.
  • Записывают для расчетов постоянную прибора, указанную на передней части корпуса.
  • Находят фактическое потребление электричества: мощность возвести в квадрат и затем разделить на сопротивление.
  • Умножают цифру из предыдущего расчета на число секунд и делят на 3600 (число секунд в часе) – единица измерения получившейся величины будет Вт-час.
  • 1000 умножают на число оборотов (в указанном случае 10) и делят на постоянную счетчика.

Теперь считается собственно погрешность. Из цифры, полученной в предпоследнем пункте, вычитают найденную в последнем, делят это число на последнюю цифру и умножают на 100. Полученный результат выражают в процентах (например, -5%). Допустимым считается отклонение до 10% в одну или другую сторону.

Четвёртая проверка — на намагниченность

Эта проверка очень проста: к передней панели устройства подносят тонкую швейную иглу. Если она притягивается, это указывает на намагниченность. Если через несколько дней после демонтажа магнита она не рассосется сама, потребуется приобрести демагнитизирующий прибор.

  • https://profazu.ru/elektrooborudovanie/schetchiki/merkurij-201-shema-podklyucheniya.html
  • https://rusenergetics.ru/praktika/elektroschyotchik-merkurij-201
  • https://strojdvor.ru/elektrosnabzhenie/shema-podklucenia-scetcika-merkurij-201/

Обзор электросчетчика Меркурий 201

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.

Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.

Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.

Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.

К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.

Только при подключении главным считается правильный выбор проводника на вход и выход.

Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

Ниже изображена правильная схема подключения Меркурий 201 к сети:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!

Будет полезно прочитать:

Однофазный счётчик электроэнергии Меркурий 201.7

Советуем к прочтению другие наши статьи

  • Особенности использования строительных лесов
  • Преимущества современных электрических батарей
  • Деревообработка
  • Круглосуточный мониторинг ДГУ

Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.

Фото счетчика Меркурий 201.7

Технические характеристики счетчика

Страна производительРоссия
СостояниеНовое
Количество тарифов1
Тип подключенияКомбинированное
Номинальное напряжение220 В
Номинальный ток5.0(А)
Максимальный ток60.0(А)
Минимальная рабочая температура-40.0(°С)
Максимальная рабочая температура55.0(°С)
Длина65.0(мм)
Ширина90.0(мм)
Высота76.0(мм)
Вес0.25(кг)
Гарантийный срок24(мес)

Меркурий 201 Схема Электрическая Принципиальная

Межповерочным интервалом — 15 лет.


Подключение всех проводов выполняется в названной последовательности. Первыми подключаем фазные проводники от питающей сети и нагрузки.


В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Как остановить электрический счетчик: меркурий 201, энергомера се301, меркурий 231 АМ-01ш

Обратите внимание, что с вставленного провода в позицию должно быть снято достаточно изоляции, необходимо чтобы изоляция не мешала при закручивании зажимов провода, иначе может создаться плохой контакт, а также возможен случай плавки изоляции

Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток


Однако, при его незначительных колебаниях в одну или другую сторону от до вольт , прибор сохранит свою работоспособность и будет выдавать точные данные.


Несмотря на то что в большинстве случаев счетчики стараются выносить за пределы жилья, при необходимости их допускается устанавливать и внутри. Постепенно стали появляться приборы учета в виде счётчиков, без которых подключение электричества потребителям стало невозможным. Межповерочным интервалом — 15 лет. Все провода подключаются путем винтового соединения. КАК ОБМАНУТЬ ЭЛЕКТРОСЧЕТЧИК — ПАРА ПОПУЛЯРНЫХ СХЕМ

Преимущества прибора

Производитель предлагает продукцию со следующими достоинствами:

  • защитой от постороннего воздействия;
  • привлекательным исполнением корпуса и экрана;
  • компактными габаритами;
  • удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
  • возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
  • наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
  • доступной ценой;
  • соответствием установленным государственным стандартам по точности измерения;
  • функцией записи основных характеристик во встроенной памяти;
  • энергонезависимости по причине наличия автономного питания;
  • долговечности и продолжительного интервала между поверками.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

  1. Питающей фазы от вводного автомата.
  2. Фазной нагрузки на питание помещения.
  3. Нулевого провода от вводного автомата.
  4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

  • класс точности;
  • даты изготовления и поверки;
  • номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Watch this video on YouTube

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Обзор трехфазного электросчетчика марки Меркурий 230

Обзор однофазного электрического счетчика Энергомера СЕ 101

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Как поменять счетчик электроэнергии в квартире или частном доме?

Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Что делать если остановился или сломался электросчетчик в квартире?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
