Схемы подключения
Инструкция по монтажу и эксплуатации сенсорных выключателей.
Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:
- Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
- Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
- Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
- Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
- Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.
— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.
— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).
— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.
Схема подключения сенсорных выключателей:
Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.
Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.
Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер
Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:
Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:
Проходные сенсорные выключатели
Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.
Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.
Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.
Схема подключения проходных сенсорных выключателей однолинейных:
Схема подключения проходных сенсорных двухлинейных выключателей:
Настройка радиоуправляемых выключателей
Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.
Подключение сенсорного выключателя
Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.
Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.
В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.
Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.
Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.
Схема подключения
Установка выключателя
Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:
- Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
- Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
- Подключить плату с сенсорными контактами.
- Подключить панель с маркировкой кнопки.
Схема подключения однолинейного сенсорного выключателя
У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.
Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:
- Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
- Уложить подключенный провод по периметру устройства.
Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.
Схема подключения к сети
Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:
- Отключение подачи электроэнергии.
- Демонтаж предыдущего выключателя.
- Снятие верхней панели с устанавливаемого изделия.
- Соединение проводов по клеммам.
- Помещение конструкции в коробку и закрепление.
- Фиксация панели.
Проект активации проходных сенсорных отключателей
Тип подключения аналогичен со способом подключения сенсорного отключателя
Важно только правильно произвести синхронизацию между приборами
Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.
Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.
Схема подключения импульсных сенсорных выключателей
Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.
Проект подключения сенсорных отключателей со стабилизатором тока 12в
Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.
Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo
Задача:
- Реализовать управление общим освещением комнаты с трех мест. 3 — при входе в спальню, 1 — слава кровати, 2 — справа кровати.
- Реализовать управление бра слева кровати и справа кровати.
Схема подключения проходных выключателей Livolo в данном случае будет такой:
После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.
Аннотация. После подключения и синхронизации управление света в комнате будет таким:
- Лампа №3 управляется с выключателя №1, №2, №3;
- Лампа №1 управляется с выключателя №1
- Лампа №2 управляется с выключателя №2
Виды бытовых коммутирующих устройств
Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит. А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.
По количеству клавиш переключатели бывают:
- одноклавишными;
- двухклавишными;
- трехклавишными.
Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.
По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением
По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.
При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств. Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.
В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.
Маркировка на корпусе переключателя
На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.
Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)
При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим. В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах
Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели
Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.
Контактные зажимы для электропроводов на переключателе могут быть:
- винтовыми с прижимной пластиной и без нее;
- безвинтовыми пружинными.
Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.
По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо
Также в маркировке переключателей присутствуют обозначения клемм:
- «N» – для нулевого рабочего проводника.
- «L» – для проводника с фазой.
- «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.
Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.
Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации
Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.
Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.
Главные принципы построения схемы:
- Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
- Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
- Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.
На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:
- внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
- в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.
Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.
Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.
Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.
При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.
Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.
Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках
Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:
- потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
- жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
- остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.
Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.
Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.
Отличительные особенности различных моделей
Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.
Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.
Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.
Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:
- обычного импульсного;
- трех перекрестных переключателей;
- автоматического таймера.
Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.
Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.
Типы сенсорных выключателей
Сенсорные выключатели бывают нескольких видов:
- емкостные;
- оптико-акустические;
- с пультом управления;
- с таймером.
Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.
Емкостные
Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.
Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.
Оптико-акустические выключатели
Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.
С пультом управления
Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.
С таймером
Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.
Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.
Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.
Какие основные модели розеток и выключателей Schneider electric существуют?
Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.
Проходной двухсенсорный выключатель Livolo
- Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
- Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
- В схеме используется Главный и Второстипенные выключатели.
- Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
- Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
- Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.
После подключения проходных выключателей, их необходимо синхронизировать для совместной работы.

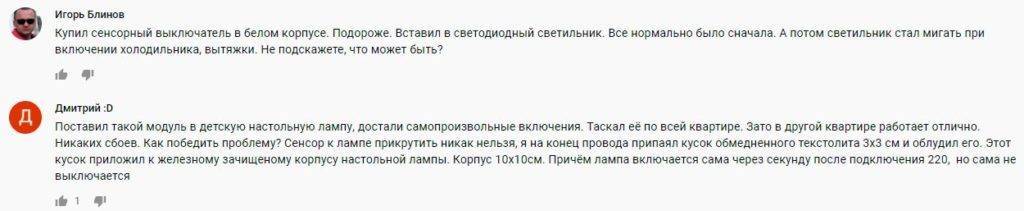

Сенсорный выключатель самопроизвольно срабатывает
Единственный минус таких выключателей – самопроизвольные
включения. Когда и почему это происходит?
Чаще всего на это влияют скачки и перепады напряжения в сети.
Даже изменения в пределах нормы (от 220В – до 205В и
наоборот) могут привести к ложному срабатыванию датчика. Такие скачки могут
наблюдаться при включении-отключении мощного оборудования.
Необязательно у вас дома. Это могут быть и соседи,
которые “сидят” на одной с вами фазе.
Еще к самопроизвольному срабатыванию может приводить нагрев встроенного резистора на плате при подключении мощных ламп.
Поэтому при покупке подробно изучайте отзывы от потребителей, которые уже давно пользуются данным девайсом и не превышайте разрешенную мощность.
Подробнее
3 этапа подключения С.В.
Посмотрите на картинке на обратную сторону устройства. Здесь две клеммы «L-in», к которой подключается приходящая фаза, и «L-load» — к ней подключается лампа. Подключение или замена такого устройства не отличается от установки обычного выключателя. Эта работа выполняется в несколько этапов.
Прежде всего отключить напряжение, затем зачистить провода и развести их. Затем необходимо определить фазный провод. Для этого необходимо включить напряжение и индикатором напряжения найти фазу. В завершение производится подключение выключателя. Для этого отключается напряжение, подключаются провода, прибор устанавливается в монтажную коробку и закрывается защитное стекло.
После завершения работ включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, то сенсор может не работать.
подключения сенсорного выключателя
В устройствах, управляющих двумя лампами, клемм «L-load» две.
Установка сенсорного выключателя
Дистанционный С.В. скрытого монтажа. 2 типа пультов.
Кроме устройств прямого воздействия есть устройства, оборудованные пультом дистанционного управления. Устанавливаются и управляются такие приборы аналогично обычным, но после установки пульт ДУ необходимо настроить согласно инструкции.
Пульты для таких устройств есть двух типов:
- каждая кнопка настраивается на отдельную лампу;
- каждая кнопка программируется на отдельную функцию — включить, отключить и включить/отключить.
Управление светом из 2 мест проходным сенсорным выключателем
Кроме обычных, есть проходные выключатели, предназначенные управлять одним светильником с двух мест.
Фазный провод подключается к общей клемме первого аппарата, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общая клемма второго аппарата подключается к лампе.
В результате, прибор освещения будет включаться из одного места, например, внизу лестницы, а выключаться вверху.
Управление светом из 2 мест проходным сенсорным выключателем
Как подключить С.В. с Алиэкспресс. 2 типа коробок для монтажа
Кроме того, не все производители выпускают устройства «с лапками», которые устанавливаются в старые коробки. Некоторые модели крепятся только саморезами.
Схемы подключения сенсорных выключателей
С.В. с пультом ДУ, рассчитанным на 4 устройства
Кроме приборов, требующих прикосновения, есть устройства, оборудованные пультом ДУ. Такие пульты для работы используют частоту 433МГц. Внешне они похожи на брелок автомобильной сигнализации с четырьмя кнопками. Каждая из них программируется на отдельный прибор.
Для программирования прикасаются к выключенному прибору, после звукового сигнала, нажимают выбранную кнопку. После контрольного сигнала устройство готово к работе.
Дальность срабатывания достигает 50 метров.
Сенсорный выключатель света. Схема и подробное описание
В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.
Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.
Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.
Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света
Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет
Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.
Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.
Описание работы выключателя света
Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.
Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.
Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.
В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.
Детали сенсорного выключателя
Все резисторы типа МЛТ или С2-33. Транзистор VT1 – КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 – К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б – КТ815Г, КТ940Б – КТ940Г, КТ630А – КТ630В.
Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).
Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.
Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.
Разновидности
Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:
- С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
- С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
- Емкостный. Прибор реагирует даже на легкое прикосновение.
- Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.
Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.
LED адаптер для маломощных ламп
Для корректной работы сенсорного выключателя света вместе со светодиодными лампами и лентами, а также с люминесцентными лампами общей мощностью до 5 Вт (для диммера 25 Вт), советуем дополнительно использовать LED адаптер во избежание мигания ламп в выключенном состоянии.
Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.
Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.
Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:
