Описание схемы энергосберегающей лампы

Переделка блока

Прежде чем начинать переделку БП, необходимо выбрать выходную мощность тока. От этого показателя зависит степень модернизации системы. Если мощность будет находиться в пределах 20-30 Вт, не понадобятся глубокие изменения в схеме. Если же запланирована мощность свыше 50 Вт, модернизация нужна более системная.

Обратите внимание! На выходе из БП будет постоянное напряжение. Получение переменного напряжения на частоте 50 Гц не представляется возможным

Определение мощности

Вычисление мощности осуществляется согласно формуле:

В качестве примера рассмотрим ситуацию с блоком питания, имеющим следующие характеристики:

  • напряжение — 12 В;
  • сила тока — 2 А.

Вычисляем мощность:

P = 2 × 12 = 24 Вт.

Конечный параметр мощности будет больше — примерно 26 Вт, что позволяет учесть возможные перегрузки. Таким образом, для создания блока питания потребуется достаточно незначительное вмешательство в схему стандартной эконом-лампы на 25 Вт.

Советуем изучить Что такое шлицевая отвёртка

Новые компоненты

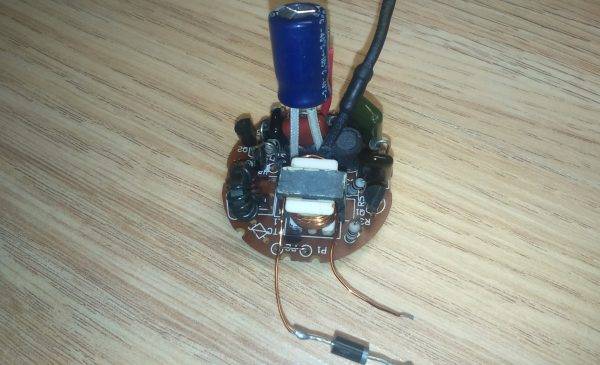

На схеме, представленной далее, показан порядок добавления новых деталей. Все они обозначены красным цветом.

В число новых электронных компонентов входят:

  • диодный мост VD14-VD17;
  • 2 конденсатора C9 и C10;
  • обмотка на балластном дросселе (L5), количество витков которой определяется эмпирически.

Дополнительная обмотка выполняет еще одну важную функцию — является разделяющим трансформатором и защищает от проникновения напряжения на выходы ИБП.

Чтобы вычислить нужное количество витков в дополнительной обмотке, выполняются такие действия:

  1. Временно наносим обмотку на дроссель (приблизительно 10 витков провода).
  2. Стыкуем обмотку с сопротивлением нагрузки (мощность от 30 Вт и сопротивление 5-6 Ом).
  3. Подключаемся к сети и делаем замер напряжения при нагрузочном сопротивлении.
  4. Полученный результат делим на число витков и узнаем, сколько вольт приходится на каждый виток.
  5. Выясняем нужное количество витков для постоянной обмотки.

Более подробно порядок расчета показан ниже.

Для вычисления нужного количества витков планируемое напряжение для блока делим на напряжение одного витка. В результате получаем число витков. К итоговому результату рекомендуется прибавить 5-10 %, что позволит иметь определенный запас.

Не стоит забывать, что оригинальная дроссельная обмотка находится под сетевым напряжением. Если нужно намотать на нее новый слой обмотки, позаботьтесь о межобмоточном изоляционном слое

Особенно важно соблюдать данное правило, когда наносится провод типа ПЭЛ в эмалевой изоляции. В качестве межобмоточного изоляционного слоя подойдет политетрафторэтиленовая лента (толщина 0,2 миллиметра), которая позволит повысить плотность резьбовых соединений. Такую ленту используют сантехники

Такую ленту используют сантехники.

Обратите внимание! Мощность в блоке ограничивается габаритной мощностью задействованного трансформатора, а также максимально возможным током транзисторов

Пробный пуск

Собрав схему согласно нашим рекомендациям, можно приступать к пробным испытаниям. Обычно при этом используется обычная лампочка накаливания, мощностью, соответствующей изготовленному блоку питания.

Пробный пуск

Подключённая к цепи, она служит чем-то сродни предохранителя стабилизатора и оберегает блок при перепадах токов и напряжения. Если всё хорошо, лампа особо никак не влияет на работу платы (из-за низкого сопротивления).
Зато при скачках высоких токов сопротивление лампы возрастает, нивелируя негативное воздействие на электронные компоненты схемы. И даже если вдруг лампа сгорит — её будет не так жалко, как собственноручно собранный импульсный блок, над которым вы корпели несколько часов.
Самая простая схема проверочной цепи выглядит так.

Запустив систему, понаблюдайте, как меняется температура трансформатора (или обмотанного «вторичкой» дросселя). В том случае если он начинает сильно нагреваться (до 60ºС), обесточьте цепь и попробуйте заменить провода обмотки аналогом с большим сечением, или же увеличьте количество витков. То же самое касается и температуры нагрева транзисторов. При существенном её росте (до 80ºС) следует снабдить каждый из них специальным радиатором.
Вот в принципе и всё. Напоследок напоминаем Вам о соблюдении правил безопасности, так как на выходе напряжение очень высокое. Плюс ко всему компоненты платы могут сильно нагреваться, никак не меняясь при этом внешне.

Также не советуем использовать такие импульсные блоки при создании зарядных устройств для современных гаджетов с тонкой электроникой (смартфонов, электронных часов, планшетов и т.д.). Зачем так рисковать? Никто не даст гарантию что «самоделка» будет работать стабильно, и не угробит дорогостоящее устройство. Тем более что подходящего добра (имеется в виду готовых зарядок) более чем предостаточно на рынке, и стоят они совсем недорого.
Такой самодельный блок питания может безбоязненно использоваться для подключения лампочек разных видов, для запитки LED-лент, несложных электроприборов, не столь чувствительных к скачкам токов (напряжения).

Надеемся, Вы смогли осилить весь приведённый материал. Возможно, он вдохновит вас попробовать создать нечто подобное самостоятельно. Пусть даже первый блок питания, сделанный вами из платы лампочки, сначала и не будет реальной рабочей системой, зато Вы приобретёте базовые навыки. И главное – азарт и жажду творчества! А там, глядишь, и получится сделать из подручных материалов полноценный блок питания для светодиодных лент, весьма популярных сегодня. Удачи!

Виды энергосберегающих ламп

Существует несколько критериев, по которым классифицируют энергосберегающие лампы. Самые распространенные из них — цоколь и температура свечения.

Цоколем называется элемент, использующийся для фиксации изделия в осветительном приборе и подаче электроэнергии. Его основные типы — резьбовой и штырьковый.

Штырьковый тип применяют для специфических светильников. Выпускаются с двумя или четырьмя штырьками, а сами разъемы имеют маркировку с буквой G и числовым значением. Актуальны для мощных осветительных приборов.

В зависимости от температуры свечения энергосберегающая лампа излучает свет определенного оттенка (измеряется в Кельвинах):

  1. Теплый свет (желтый) — 2700 К. Оттенок схож со свечением обычных ламп (накаливания).
  2. Естественный белый свет — 4200 К. Лампы дневного света, нейтральный оттенок.
  3. Холодный свет (белый) — 6400 К. Приближен к синему спектру, поэтому характеризуется голубоватым оттенком. Обычно применяется на промышленных объектах в лампах от 65 Вт и выше.

Также энергосберегающие лампы выпускаются разных форм — бывают трубчатыми, спиральными, дугообразными. В первом случае отсутствуют какие-либо защитные элементы.

Советы по технике безопасности при ремонте энергосберегающих ламп

Я подразумеваю, что у вас есть опыт работы под напряжением, но обращаю внимание на:

  • применение разделительного трансформатора;
  • пользование инструментом только с диэлектрическими рукоятками;
  • исключения случаев неустойчивого положения тела;
  • необходимость отворачивать лицо от проверяемого оборудования при подаче напряжения и помещать ЭПРА и колбу на всякий случай в какую-нибудь коробку с крышкой.

Для лучшей фиксации в памяти материала рекомендую посмотреть видеоролик владельца Virtyal plus.

Если же у вас возникли сомнения или вопросы про энергосберегающие лампы и ремонт своими руками их поломок, то воспользуйтесь разделом комментариев.

Импульсный блок и его назначение

На обоих концах трубки люминесцентной лампы имеются электроды, анод и катод. В результате подачи электропитания компоненты лампы разогреваются. После нагрева происходит выделение электронов, которые сталкиваются со ртутными молекулами. Следствием происходящего становится ультрафиолетовое излучение.

За счет наличия в трубке люминофора осуществляется конвертация люминофора в видимое свечение лампочки. Свет появляется не сразу, а спустя определенный промежуток времени после подключения к электросети. Чем более выработан светильник, тем длительнее интервал.

Работа импульсного блока питания основывается на следующих принципах:

  1. Преобразование переменного тока из электросети в постоянный. При этом напряжение не меняется (то есть остается 220 В).
  2. Трансформация постоянного напряжения в прямоугольные импульсы за счет работы широтного импульсного преобразователя. Частота импульсов составляет от 20 до 40 кГц.
  3. Подача напряжения на светильник посредством дросселя.

Далее представлена схема функционирования балласта люминесцентной лампочки.

Источник бесперебойного питания (ИБП) состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку:

  1. R0 — выполняет ограничивающую и предохраняющую роль в блоке питания. Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения.
  2. VD1, VD2, VD3, VD4 — выступают в качестве мостов-выпрямителей.
  3. L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения.
  4. R1, C1, VD8 и VD2 — представляют собой цепь преобразователей, использующихся при запуске. В качестве зарядки конденсатора C1 используется первый резистор (R1). Как только конденсатор пробивает динистор (VD2), он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод (VD8). Возникает минусовой показатель, перекрывающий второй динистор.
  5. R2, C11, C8 — облегчают начало работы преобразователей.
  6. R7, R8 — оптимизируют закрытие транзисторов.
  7. R6, R5 — образуют границы для электротока на транзисторах.
  8. R4, R3 — используются в качестве предохранителей при скачках напряжения в транзисторах.
  9. VD7 VD6 — защищают транзисторы БП от возвратного тока.
  10. TV1 — является обратным коммуникативным трансформатором.
  11. L5 — балластный дроссель.
  12. C4, C6 — выступают как разделительные конденсаторы. Делят все напряжение на две части.
  13. TV2 — трансформатор импульсного типа.
  14. VD14, VD15 — импульсные диоды.
  15. C9, C10 — фильтры-конденсаторы.

Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания.

Отличия лампы от импульсного блока

Схема лампы-экономки во многом напоминает строение импульсного блока питания. Именно поэтому изготовить импульсный БП несложно. Чтобы переделать устройство, понадобятся перемычка и дополнительный трансформатор, который станет выдавать импульсы. Трансформатор должен иметь выпрямитель.

Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Для повышения мощности необходимо намотать дополнительную обмотку на дроссель.

Что можно добыть из старой энергосберегающей лампы? Радиодетали для повторного использования

Автор статьи наглядно показал, как разобрать и что можно добыть для повторного использования из старой энергосберегающей лампы. Таким образом можно «вернуть» часть денег заплаченных за эту лампу в свое время. Если же удастся сохранить корпус с цоколем, то его можно использовать для изготовления других ламп. Сейчас модно делать своими руками светодиодные лампы из подручных средств.

Перегоревшая энергосберегающая лампа

Далее от автора проекта в неожиданно приличном машинном переводе.

Привет всем,

сегодня я хочу показать вам, как вы можете сделать большую часть из этих денег вы вложили в энергосберегающие лампы путем извлечения его полезных деталей после он сгорел.

Цель:

Цель этой Instructable, чтобы показать вам источник свободной части можно использовать для следующих проектов и снижения потерь электроэнергии.

Вы можете получить эти детали из энергосберегающих ламп:

  • Конденсаторы
  • Диоды
  • Транзисторы
  • Катушки

Необходимые инструменты:

  • плоскую отвертку или пилу/режущий инструмент
  • оловоотсос
  • паяльник

Шаг 1: Советы По Безопасности

Пожалуйста, прочитайте следующий текст для вашей же безопасности. Я не хочу, чтобы люди пострадали так что читайте и, пожалуйста, будьте осторожны.

Файл readme:

  • Перед началом убедитесь, что стеклянные тела энергосберегающая Лампа разбита! Если он сломан, нужно запечатать его в сумку или какой-то контейнер, чтобы избежать попадания воздействию ртути внутри лампы.
  • Будьте очень осторожны, чтобы не повредить стекло и корпус светильника! Не пытайтесь открыть лампу, повернув стекло кузова или пытается порвать или как-то так.
  • Не пытайтесь открыть лампу сразу после этого сгорел. Он содержит высоковольтный конденсатор, который должен выполнять первым! Не прикасайтесь к печатной плате, если Вы не знаете, если конденсатор остается заряженным или вы можете получить удар током!

Рекомендации По Утилизации:

  • Я думаю, что лучший совет, чтобы распоряжаться сгорел или разбитые энергосберегающие лампы, чтобы положить их в емкость (например, ведро с крышкой или как-то так) и хранить контейнер в безопасном месте, пока вы не найдете место, чтобы переработать их.
  • Пожалуйста, не выбрасывайте энергосберегающие лампы в мусорное ведро! Энергосберегающие лампы являются экологически опасными и могут нанести вред людям!

Шаг 2: Откройте корпус лампы

Разборка старой энергосберегающей лампы

Ок. Начнем. Сначала посмотрим на дела. Большинстве случаев либо приклеены или закрепить вместе. (Мой был обрезан вместе, как и большинство других ламп у меня до сих пор открыт.)

Вы должны быть в состоянии открыть дело, открыв его с помощью отвертки или разрезая его открыть с помощью пилы.

В обоих случаях вы должны быть осторожны, чтобы не повредить стеклянное тело! Будьте очень осторожны.

После того как вы открыли дело, нужно просто обрезать провода, ведущие в стеклянном корпусе, так что вы можете положить его в безопасное место, чтобы избавиться от этой опасности.

Шаг 3: удалите печатную плату из корпуса

Иногда корпус сохранить не удается.Плата драйвера энергосберегающей лампы готовая к распайке.

Теперь вам необходимо извлечь плату из корпуса.

Будьте очень осторожны и не прикасайтесь к печатной плате голыми руками! Там есть высоковольтный конденсатор (большой электролитический конденсатор можно увидеть на фото) на плате, которая еще могла быть! Попробуйте удалить его из схемы путем перерезания ножки и положить его в безопасное место. (Убедитесь, что не касаетесь ногами!)

Как только высоковольтный конденсатор снимается с доски ничего не останется страха. Теперь можно приступить к отпаяйте все полезные элементы.

Схемы, устройство и работа энергосберегающих ламп

Рейтинг:   / 1

Share

Класс!

Поделиться

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

 Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого – R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

 Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

 Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть – больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips

Изготовление ИБП своими руками

Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.

Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.

Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.

Использование трансформатора

Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.

Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.

Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.

Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.

Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.

Назначение выпрямителя

Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.

Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.

Наладка устройства

После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.

Световые характеристики источников

Для сравнения параметров различных светильников нам потребуется оперировать фотометрическими терминами и сравнительными параметрами:

  • телесным углом;
  • световым потоком;
  • создаваемой освещенностью;
  • спектральной чувствительностью;
  • цветовой температурой;
  • световой отдачей.

Фотометрические термины

Телесный угол и световой поток

Базовой фотометрической величиной, характеризующей перенос энергии света источника в единицу времени по определенному направлению считается сила света. Ее измеряют в канделах.

Телесный угол ограничивает часть пространства от источника, измеряется в стерадианах. Световой поток определяется силой света в границах телесного угла, измеряется люменами.

Освещенность

Световой поток от источника света попадает на встречную поверхность, освещает ее площадь. Его действие оценивается освещенностью, измеряемую в люменах.

Для сведения: обычная лампочка накаливания мощностью 25 ватт вырабатывает световой поток около 200 лм. А дальше идет такое соответствие: 40 — 500, 60 — 850, 75 — 1200, 100 — 1700.

Сравнительные параметры

Спектральная чувствительность

Наши глаза по-разному воспринимают длину волны света. Оптимальный спектр находится на границе желтого и зеленого цветов с длиной порядка 350 нм.

Эту особенность учитывают все производители осветительных приборов.

Цветовая температура

Градация цветов, которыми обладает осветительная лампа приводится на шкале градусов Кельвина.

С учетом спектральной чувствительности на ней видно, что лампочка накаливания создает теплый белый цвет, благоприятный для человека. Галогенные источники немного светлее, но близки к ней по расположению.

Энергосберегающие люминесцентные и светодиодные источники могут создаваться с более расширенными возможностями освещения при на шкале цветовой температуры.

Световая отдача

Этим параметром оценивают световой поток источника, на который затрачивается один ватт мощности.

Световая отдача наглядно показывает, что самые большие потери электроэнергии создает лампа накаливания, а чуть меньше — галогенная.

Высокой эффективностью отмечается работа энергосберегающей люминесцентной лампы. Самое максимальное использование мощности обеспечивает светодиод.

Освежив в памяти перечисленное фотометрические критерии переходим к сравнительной оценке экономических показателей разных моделей источников света.

Как работают люминесцентные лампы: 4 фазы запуска и отключения — простое объяснение

Внутри герметичного пространства стеклянной колбы находятся пары ртути, создающие ультрафиолетовый спектр излучения. В видимый свет его преобразует люминофор, нанесенный по внутренней поверхности трубки.

Газовый разряд, вызывающий свечение, протекает между электродами, образованными нитями накала. Для его розжига используется дроссель и стартер.

Фаза запуска №1. Разогрев нитей накала

При подаче напряжения выключателем на схему лампы в ней по замкнутой цепи начинает протекать переменный ток. Его путь: дроссель, одна нить накала, емкостное сопротивление стартера, вторая нить накала.

Металл обоих электродов разогревается, вокруг них создается электронная эмиссия, облегчающая возникновение тока газового разряда.

Фаза запуска №2. Замыкание контакта стартера

Дроссель, обладая индуктивным сопротивлением, первоначально накапливает электромагнитную энергию.

Внутри стартера между его электродами создается тлеющий разряд, нагревающий биметаллический контакт. Последний начинает выгибаться и замыкает дополнительную цепочку, подключенную параллельно электродам. Через нее начинает протекать ток.

Тлеющий разряд прекращается. Биметалл остывает.

Фаза запуска №3. Газовый разряд

Остывший биметалл стартера отключает контакт дополнительной цепочки.

Дроссель при разрыве цепи формирует импульс повышенного напряжения благодаря наложению ЭДС самоиндукции на сигнал бытовой сети 220 вольт.

Большой всплеск напряжения между электродами колбы пробивает электрическое сопротивление газовой среды, создается ток разряда в ней.

Дроссель же с момента возникновения газового разряда своим сопротивлением ограничивает ток в цепи, предотвращает дуговое замыкание. Лампа светится.

На этом этапе стартер уже выполнил свою задачу и в работе не участвует.

Фаза запуска №4. Снятие напряжения выключателем

Разрыв цепи питания прекращает протекание газового разряда и свечение лампы.

Изложенная технология запуска за счет предварительного разогрева нитей накала называется горячей. Она обеспечивает наиболее экономный режим создания нагрузок на встроенные электроды, обеспечивает им повышенный ресурс.

Люминесцентную лампу можно запустить в работу быстрее, без прогрева нитей. Для этого между ними достаточно приложить импульс повышенного напряжения. Этот метод называется холодным запуском. Его применение значительно сокращает ресурс оборудования.

Виды энергосберегающих ламп

К энергосберегающим бытовым
лампам, как
правило, относят люминесцентные приборы освещения. В большинстве случаев это
компактные модели, оснащенные резьбовым цоколем Е27, Е14 и Е40 и
хаpaктеризующиеся мощностью от 7 ватт и выше. Все виды светильников, попадающие
в эту категорию, разделяются по двум основным признакам:

  1. Типу цоколя.
  2. Температуре цвета.

По типу фиксирующего в
корпусе фонаря или люстры элемента энергосберегающие лампы подразделяются на
резьбовые и штырьковые. Первые наиболее распространены в бытовых условиях и
различаются по диаметру (14, 27, 40 мм и т. д.). В основном это изделия таких
фирм, как Delux, Osram, Космос и др.

Для специфического вида светильников применяют двух- и четырехштырьковые энергосберегающие лампы. Они маркируются буквой D или G и цифровым значением. Основная сфера их применения – мощные схемы освещения в специфических условиях эксплуатации, например, для освещения стадиона.

По параметру температуры
свечения энергосберегающие лампы работают в трех основных сегментах спектра:

  1. 2700К – тепло-белый.
    Отличается желтоватым оттенком, схожим с обычной лампой-накала.
  2. 4200К – естественно-белый.
    Прозрачный дневной свет. Является наиболее комфортным для зрительного
    восприятия.
  3. 6400К – холодно-белый.
    С примесью гoлyбоватого свечения. Применяется в основном на мощных промышленных
    схемах подсветки.

Кроме того, существует
градация энергосберегающих ламп по форме самой колбы – трубчатые, прямые,
спиралеобразные, грушевидные, шарообразные, U-образные и другие. В маркировке таких моделей обязательно
указывается диаметр трубки. Например, у Т12 поперечник соответствует значению в
38 мм.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
