Включение ламп дневного света
Хотя люминесцентную лампу нельзя просто воткнуть в розетку, запустить ее совсем несложно и под силу каждому, кто знаком с электрикой. Для этого достаточно обзавестись соответствующим пускорегулирующим устройством того или иного типа и собрать несложную схему.
Использование электромагнитного дросселя и стартера
Это, пожалуй, самый простой и бюджетный вариант. Для создания люминесцентного светильника понадобится лампа дневного света, электромагнитный балласт (дроссель), мощность которого соответствует мощности лампы, и стартер с рабочим напряжением 220 В (указано на корпусе). Схема подключения дросселя для люминесцентных ламп будет выглядеть так:

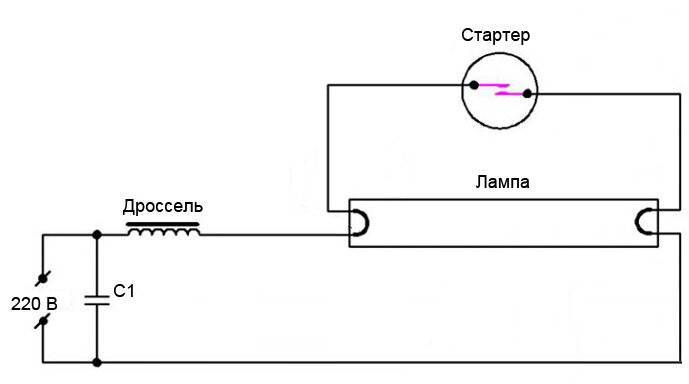

Схема подключения люминесцентной лампы с дросселем.
Работает схема следующим образом. При подключении светильника к сети лампа не горит – напряжения на ее электродах недостаточно для зажигания. Но одновременно это же напряжение поступает через спирали лампы на стартер, представляющий собой газоразрядную лампу со встроенной биметаллической пластиной.
Нагревшаяся пластина замыкает стартер накоротко, и возросший ток разогревает спирали лампы дневного света. Через некоторое время биметаллическая пластина остывает и разрывает цепь подогрева. За счет обратной самоиндукции дросселя на уже разогретых катодах ЛДС происходит бросок напряжения, поджигающий лампу. Благодаря возникшему тлеющему разряду напряжения на стартере уже не хватает для его срабатывания, и в дальнейшей работе он не участвует. Дроссель же ограничивает ток через колбу ЛДС, обеспечивая ей номинальный рабочий ток.
При необходимости один дроссель может питать и две лампочки, но здесь необходимо выполнить три условия:
- Мощность лампочек должна быть одинаковой.
- Мощность дросселя должна равняться суммарной мощности лампочек.
- Напряжение срабатывания стартеров (оно указано на корпусе устройства) должно быть 127 В.
Схема люминесцентного светильника с двумя лампами
Обратите внимание: соединение ламп должно быть последовательным и ни в коем случае не параллельным
Работа люминесцентного светильника с ЭПРА
Если вы будете использовать в своем светильнике электронный балласт, то стартер не понадобится (он входит в ЭмПРА, хотя и выполнен отдельным узлом). Дело в том, что для пуска осветителя электронный балласт использует не подогрев спирали, а высокое напряжение (до киловольта), обеспечивающее разряд между электродами. Единственное условие, которое нужно соблюдать – мощность балласта должна равняться номинальной мощности осветителя. Схема же такого светильника будет совсем простая:
Включение электронного балласта для люминесцентных ламп (схема 36w)
Поскольку обычные ЭПРА не могут работать в двухламповых светильниках, выпускаются двухканальные приборы. По сути, это два обычных ЭПР в одном корпусе.
Схема светильника 2×36 с электронным балластом.
Приведенная схема не является единственной и зависит как от типа пускорегулирующего устройства, так и от производителя. Обычно она наносится прямо на корпус прибора:
Схема подключения и мощность осветителей(2х36) нередко наносится на корпус балласта.
Как устроена светодиодная лампа на 220 В?
Это современный вариант LED-лампы, который производится по усовершенствованной технологии. Здесь светодиод цельный, имеется несколько кристаллов, поэтому не предполагается необходимость пайки множества контактов. Как правило, присоединяют только два контакта.
Таблица 1. Строение стандартной LED-лампы
| Элемент | Описание |
|---|---|
| Рассеиватель | Элемент в виде «юбочки», который способствует равномерному распределению светового потока, исходящего от светодиода. Чаще всего этот компонент изготавливают из бесцветного пластика или матового поликарбоната. |
| Чипы светодиодов | Это главные элементы современных лампочек. Часто их устанавливают в большом количестве (боле 10 штук). Тем не менее, точное число будет зависеть от мощности светового источника, габаритов и особенности радиатора для поглощения тепла. |
| Пластина из диэлектрика | Изготавливается на основе анодированных сплавов алюминия. Ведь такой материал лучшим образом выполняет функцию отвода тепла к системе охлаждения. Все это позволяет создать нормальную температуру для бесперебойного функционирования чипов. |
| Радиатор (охлаждающая система) | Способствует отведению тепла от пластины из диэлектрика, где находятся светодиоды. Для изготовления подобных элементов тоже используют сплавы алюминия. Только здесь еще заливают его в особые формы, чтобы получить пластины. Это способствует увеличению площади для отвода тепла. |
| Конденсатор | Сокращает импульс, который возникает при подаче напряжения от драйвера к кристаллам. |
| Драйвер | Устройство, которое способствует нормализации входного напряжения электросети. Без такой маленькой детали не получится сделать современную матрицу светодиода. Эти элементы могут быть выносного или встроенного типа. Тем не менее, практически все лампы имеют встроенные драйвера, которые находятся внутри устройства. |
| Основание из ПВХ | Это основание прижато к цоколю лампочки, благодаря чему защищает от поражения током электриков, которые выполняют замену изделия. |
| Цоколь | Требуется, для того чтобы подключить лампу к патрону. Чаще всего его изготавливают из прочного металла – латуни с дополнительным покрытием. Это позволяет увеличить срок использования изделия и защитить от ржавчины. |
Драйвер светодиодной лампочки
Еще одним отличием светодиодных ламп от других изделий является местонахождение зоны сильного нагрева. У других источников света происходит распространение тепла по всей внешней части, в то время как кристаллы светодиодов способствуют только нагреву внутренней платы. Именно поэтому возникает необходимость установки радиатора для быстрого отведения тепла.
Если возникает потребность сделать ремонт осветительного прибора с вышедшим из строя светодиодом, то его полностью заменяют. По внешнему виду эти лампы могут быть как круглыми, так и в виде цилиндра. К питанию они подключаются через цоколь (штырьковый или резьбовой).
Замена лампы
Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:
Разбираем светильник
Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси
Направление движения указано на держателях в виде стрелочек.
Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
Завершающее действие — монтаж рассеивающего плафона.
Подключение с применением электромагнитного балласта или ЭПРА
Особенности строения не позволяют подключить ЛДС непосредственно в сеть 220 В – работа от такого уровня напряжения невозможна. Для запуска требуется напряжение не ниже 600В.
С помощью электронных схем необходимо последовательно друг за другом обеспечить нужные режимы работы, каждый из которых требует определенного уровня напряжений.
Режимы работы:
- розжиг;
- свечение.
Запуск заключается в подаче импульсов высокого напряжения (до 1 кВ) на электроды, в результате чего между ними возникает разряд.
Отдельные виды пускорегулирующей аппаратуры, перед тем как произвести пуск, нагревают спираль электродов. Накаливание помогает легче запустить разряд, нить при этом меньше перегревается и дольше служит.
После того как светильник загорелся, питание производится переменным напряжением, включается энергосберегающий режим.
Подключение с применением ЭПРА схема подключения
В устройствах, выпускаемых промышленностью, используются два вида пускорегулирующей аппаратуры (ПРА):
- электромагнитный пускорегулирующий аппарат ЭмПРА;
- электронный пускорегулирующий аппарат – ЭПРА.
Схемы предусматривают различное подключение, оно представлено ниже.

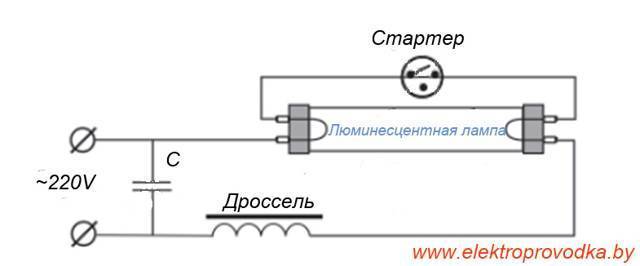

Схема с ЭмПРА
Подключение с применением ЭмПРА В состав электрической схемы светильника с электромагнитной пускорегулирующей аппаратурой (ЭмПРА) входят элементы:
- дроссель;
- стартер;
- компенсирующий конденсатор;
- люминесцентная лампа.
схема включения В момент подачи питания через цепь: дроссель – электроды ЛДС, на контактах стартера появляется напряжения.
Биметаллические контакты стартера, находящиеся в газовой среде, нагреваясь, замыкаются. Из-за этого в цепи светильника создается замкнутый контур: контакт 220 В – дроссель – электроды стартера – электроды лампы – контакт 220 В.
Нити электродов, разогреваясь, испускают электроны, которые создают тлеющий разряд. Часть тока начинает течь по цепи: 220В – дроссель – 1-й электрод – 2-й электрод – 220 В. Ток в стартере падает, биметаллические контакты размыкаются. По законам физики в этот момент возникает ЭДС самоиндукции на контактах дросселя, что приводит к возникновению высоковольтного импульса на электродах. Происходит пробой газовой среды, возникает электрическая дуга между противоположными электродами. ЛДС начинает светиться ровным светом.
В дальнейшем подсоединенный в линию дроссель обеспечивает низкий уровень силы тока, протекающего через электроды.
Дроссель, подключенный в цепь переменного тока, работает как индуктивное сопротивление, снижая до 30 % коэффициент полезного действия светильника.
Схема с ЭПРА
Внешний вид и устройство ЭПРА Внешний вид и устройство электронного балласта, предназначенного для включения двух ламп, мощностью 36 ватт каждая.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Важно! Запрещено включать ЭПРА без нагрузки в виде люминесцентных ламп. Если устройство предназначено для подключения двух ЛДС, нельзя использовать его в схеме с одной
В схемах с ЭПРА физические процессы остаются прежними. В некоторых моделях предусмотрено предварительное нагревание электродов, что увеличивает срок службы лампы.
Вид ЭПРА
На рисунке показан внешний вид ЭПРА для различных по мощности устройств.
Размеры позволяют разместить ЭПРА даже в цоколе Е27.
ЭПРА в цоколе энергосберегающей лампы
Компактные ЭСЛ – один из видов люминесцентных могут иметь цоколь g23.
Настольная лампа с цоколем G23 Функциональная схема ЭПРА
На рисунке представлена упрощенная функциональная схема ЭПРА.
Питание от 220В без дросселя и стартера
Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.
Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ
Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели
Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.
Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.
На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:
Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.
Лампу накаливания использовать на 40-60 Вт, как показано на фото:

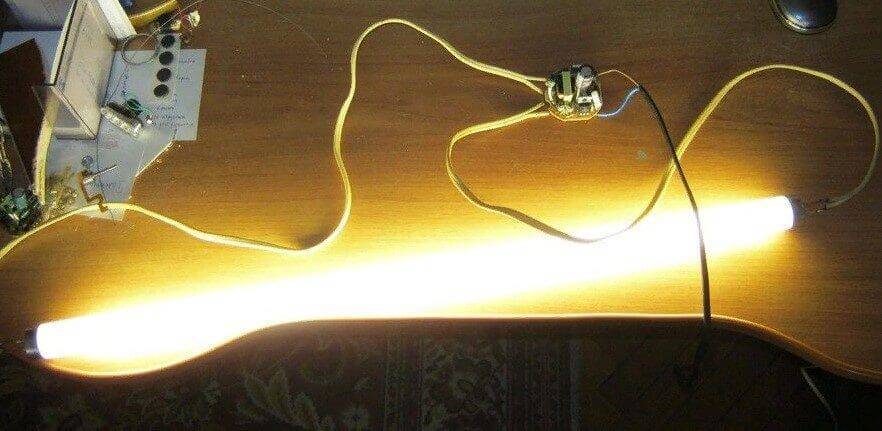

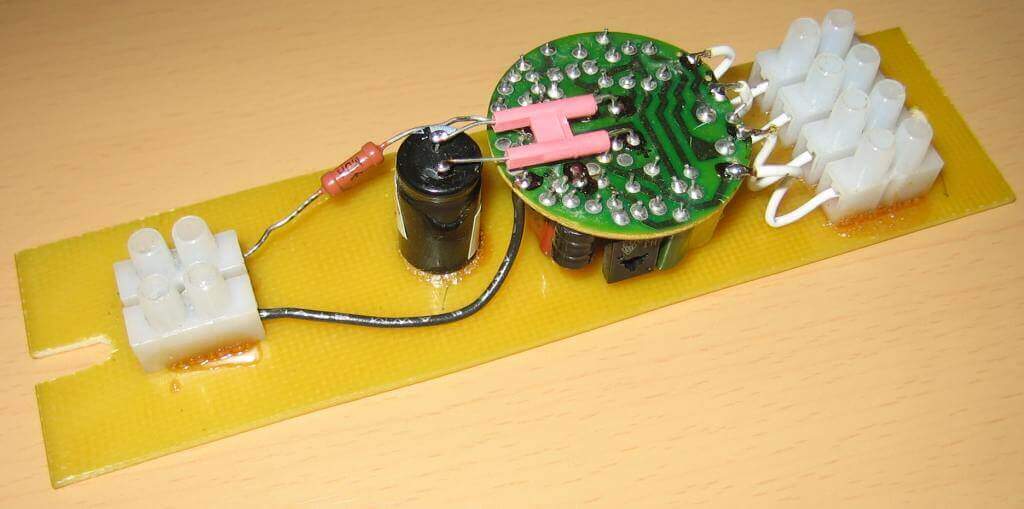

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.
На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:
2
Подключение с электромагнитным балластом – классическая схема
Первые лампы дневного света включались через дроссель и стартер. Раньше это были отдельные устройства (в некоторых моделях так и сейчас) с гнездами в корпусе светильника для каждого. Схема также имеет 2 конденсатора. Один размещен в стартере – продлевает импульс, второй стабилизирует напряжение. Все оборудование называют электромагнитным балластом.
Этот тип подключения имеет несколько преимуществ:
прошел испытание временем и подтвердил надежность;простой;комплектующие недорогие по стоимости.
Практическое применение выявило многие недостатки, особенно по сравнению с электронной схемой подключения ЛДС:
потребляет на 15%!б(MISSING)ольше электричества;тяжелый осветительный прибор;долго включается, особенно когда стареет лампа;плохо работает на холоде;гудит дроссель, звук нарастает со временем;мерцает свет, что плохо сказывается на зрении.Схема для одной лампы
При монтаже вначале вставляют в гнездо стартер для соединения с нитями накаливания в колбе. К свободным контактам подключают дроссель. На сетевые провода параллельно устанавливают конденсатор.
Вариант включения с двумя балластами и двумя трубками
При наличии двух источников освещения, а также двух комплектов для их соединения, нужно использовать такой вариант.
Подключение с двумя комплектами
В данной ситуации соединение осуществляется следующим образом:
- на вход дросселя подается фазный провод;
- далее он с выхода дросселя направляется на один контакт экономки. При этом со второго коннектора он идет на первый стартер;
- с первого стартера он направляется на вторую пару коннекторов этого же источника света;
- свободный коннектор необходимо соединить с нулевым проводом питания, который на рисунке обозначен как N
Таким же образом происходит включение и второй трубки: вначале идет дроссель, далее с него один коннектор направляется на контакт лампочки, а второй – на стартер. Выход со стартера нужно соединить со второй парой контактов светильника, а свободный коннектор — вывести на нулевой провод.
Включение приборов со сгоревшими спиралями
Если в вашей кладовке покрываются пылью сгоревшие люминесцентные лампы, которые вы никак не соберетесь утилизировать, не торопитесь их выбрасывать. Такие устройства смогут послужить еще, если вы умеете держать в руках паяльник. Для реализации этой идеи понадобятся два абсолютно недефицитных диода и два конденсатора:

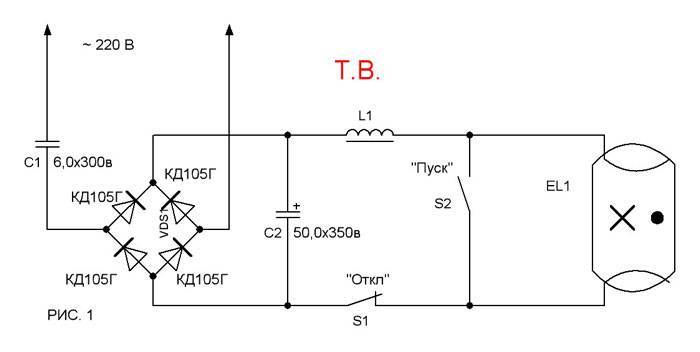

Схема включения ЛДС со сгоревшими спиралями
Как работает такая схема? Мост, собранный на диодах VD1, VD2, С1, С2 представляет собой простейший умножитель, увеличивающий напряжение вдвое. Для того чтобы при 400 – 450 В начался тлеющий разряд, совсем необязательно разогревать электроды. Как только светильник запустится, балласт L1 ограничит ток через лампу до рабочего уровня.
Если вы решили повторить эту схему, то обратите внимание на то, что конденсаторы должны быть бумажными неполярными, а диоды рассчитаны на обратное напряжение не ниже 300 В. В качестве балласта используется обычный дроссель, мощность которого равна мощности светильника. В случае если с дросселем совсем туго, но освещение нужно организовать любой ценой, можно в качестве балласта применить обычную лампочку накаливания, мощность которой равна мощности ЛДС
Но такая замена сильно снизит КПД всего устройства, а потому не всегда оправдана
В случае если с дросселем совсем туго, но освещение нужно организовать любой ценой, можно в качестве балласта применить обычную лампочку накаливания, мощность которой равна мощности ЛДС. Но такая замена сильно снизит КПД всего устройства, а потому не всегда оправдана.
Следующий вариант светильника пригодится на тот случай, если в вашем распоряжении оказалось две однотипные ЛДС, у которых сгорело по одной спирали (обычно так и бывает). Для его реализации вам понадобятся дроссель, имеющий мощность вдвое большую, чем номинал каждой лампочки, и стандартный стартер на 220 В:
Включение двух ЛДС со сгоревшими спиралями
Здесь стартер подогревает по одной спирали в каждой лампе, которые включены последовательно. Этого вполне достаточно для пуска большинства газоразрядных приборов. Есть и еще одно применение такой схемы. Она удобна в том случае, если у вас нет двух дросселей на нужную мощность, зато есть один на удвоенную. Вполне очевидно, что в этой схеме будут работать и ЛДС с исправными спиралями.
Преимущества использования светодиодных ламп по сравнению с газосветными
Как заявляет производитель, среднее время работы светодиодной лампы доходит до тридцати тысяч часов, но все-таки это будет зависеть от качества конструкции, а именно микросхемы и внутренних световых элементов.
При любых обстоятельствах, установка светодиодной лампы Т8 с целью замены газосветной лампы, целесообразна по таким причинам:
- На переделку конструкции не придется тратить много времени. Так, для человека знакомого с осветительным оборудованием, подобный процесс покажется простым — потребуется только демонтировать некоторые внутренние элементы, установить перемычку, провода, а затем подключить лампу.
За светодиодными светильниками намного проще ухаживать, достаточно лишь время от времени протирать пыль с поверхности. С люминесцентными конструкциями все намного сложнее, ведь если на поверхность попадет жир (даже от рук), то в этом месте будет отмечаться усиленное нагревание. Со временем это приведет к тому, что лампочка взорвется.
- Использование LED-ламп позволяет сэкономить электроэнергию более чем на 55%, поэтому даже дорогостоящие изделия быстро окупают стоимость.
- Светодиодные лампы служат больше 45000 часов даже при частом включении и выключении.
- Светодиодные трубки не мерцают по сравнению с устаревшими газосветными. Тем самым они не провоцируют усталость глаз. Поэтому такие лампочки рекомендуют устанавливать в учебные учреждения, офисы, рабочие кабинеты.
- Внутри таких лампочек отсутствует ртуть и прочие опасные для жизни человека компоненты. Поэтому после их перегорания не требуется соблюдение особых мер по утилизации. Такие лампочки считаются безопасными с точки зрения экологии.
- Даже не смотря на то, что светодиодные лампы со временем теряют яркость, происходит это не раньше чем через 15000 часов. Это значительно выше, чем в случае с газосветными.
Светодиодные лампы служат дольше аналогов
Стоит отметить, что даже при снижении напряжения в сети до 110 В, светодиодные лампы останутся такими же яркими, как и при 220 В. Еще одним очевидным преимуществом является наличие гарантии от большинства производителей на LED-лампы.
Классификация и разновидности дросселей.
В разных схемах дроссели могут выполнять разные функции. Допустим в схеме осветителя на люминесцентной лампе у него одни задачи, в электронике при помощи катушки можно, допустим, произвести развязку разночастотных электронных схем, или использовать в LC-фильтре. Это и определяет классификацию.
Вид дросселя зависит от его назначения в каждой конкретной схеме. Это могут быть фильтрующие, сглаживающие, сетевые, моторные, особого назначения. В любом случае, их объединяет общее свойство: высокое сопротивление по переменному току и низкое – по постоянному. Этим можно добиться снижения электромагнитных помех и наводок. В однофазных цепях катушку индуктивности можно применить в качестве ограничителя (предохранителя) от бросков напряжения. Функцию сглаживания дроссель выполняет в фильтрах выпрямителей. Обычно применяется LC-фильтр.
Маркировка
Система обозначения люминесцентных лампочек определяет их основные параметры Однако, в зависимости от страны производителя будут отличаться и стандарты в обозначении. Для сравнения рассмотрим оба варианта маркировки на примере отечественных и зарубежных производителей.
Отечественная
Отечественная маркировка включает в себя буквенно-цифровое обозначение, которое включает в себя четыре позиции для букв и одну для чисел. К примеру: ЛБЦК-60.
Первая буква в маркировке Л означает лампа. Вторая позиция более сложная, она может выражаться как одной, так и парой буквосочетаний, обозначает индексы цветопередачи, в ней возможны такие варианты:
- Д – дневного спектра;
- ХБ – холодное белое свечение;
- Б – белого цвета;
- ТБ – белый теплых оттенков;
- ЕБ – белый естественного спектра;
- УФ – ультрафиолетового спектра;
- Г – голубого цвета;
- С – синего оттенка;
- К – красный спектр излучения;
- Ж – желтого оттенка
- З – зеленого цвета.
Третья позиция определяет качество цветопередачи, но в наличии есть только два варианта Ц – улучшенного качества или ЦЦ – особенно повышенного, которое часто применяется в декоративном освещении.
В четвертой позиции указывается конструкция светильника. Имеются пять основных позиций:
- А – амальгамного типа;
- Б – с быстрым пуском;
- К – кольцевого вида;
- Р – рефлекторные лампы
- У – U образные.
Зарубежная
Люминесцентные лампы зарубежного образца имеют идентичный принцип маркировки. В начале указывается мощность изделия в ваттах, ее легко узнать по латинской букве W.
Тип свечения определяется цифровым кодом с буквенным пояснением на английском:
- 530 – это теплый тон люминесцентных ламп, но относительно плохой цветопередачи;
- 640/740 – не совсем холодный, но близкий к нему с посредственным уровнем цветопередачи;
- 765 – голубого оттенка с посредственным уровнем передачи цветов;
- 827 – близкий к лампе накаливания, но с хорошей передачей цветов;
- 830 – близкий к галогенной лампочке, с хорошим уровнем передачи цвета;
- 840 – белого оттенка с хорошим уровнем передачи цветов;
- 865 – дневного спектра с хорошей цветопередачей;
- 880 – дневной спектр с отличной степенью передачи света;
- 930 – теплый тон с отличными параметрами цвета и низким уровнем светоотдачи;
- 940 – холодный тон с отличной передачей цвета и средним уровнем светоотдачи.
- 954/965 – люминесцентные устройства с непрерывным спектром.
Подключение ЭПРА
Подсоединение ЭПРА (электронного пускового механизма)
Дроссели являются довольно шумными устройствами. Поэтому их последние годы подключают в систему люминесцентного освещения нечасто, заменяя их ЭПРА, цифровыми или аналоговыми.
В стартере подобные устройства уже не нуждаются. По сути, электронные пусковые устройства – это небольшие электронные платы. Они сами способны регулировать уровень напряжения и обеспечивают ровный свет, без мерцания. Плюс они более безопасны и менее пожароопасны в эксплуатации и имеют больший срок службы.
Вариантов реализации ЭПРА может быть немало, но основных способов запуска два:
- источники предварительно разогревают; это помогает увеличить КПД прибора и снизить его мерцание
- с использованием колебательного контура; нить накала в этом случае является его частью; при прохождении разряда параметры контура меняются, в результате напряжение падает до требуемого уровня
Избавиться от надоедливого гудения и моргания можно, заменив старый дроссель на современный электронный пускорегулирующий механизм. Для этого следует:
- Разобрать старую схему, удалив из нее дроссель, стартер, а также конденсаты. Внутри должны остаться лишь источник света и провода
- Прикрепляем подобранный по мощности ЭПРА к корпусу саморезами. Если ламп две, то мощность электронного механизма должна быть выше в 2 раза
- Соединяем его проводами с гнездами ламп
- Если сборка произведена правильно, оба источника света должны засветиться одновременно, ровным ярким светом. Гудения, естественно, быть уже не должно.
Достоинства и недостатки люминесцентных источников света
Использование ламп для тепличного выращивания растений
- Первым значительным плюсом таких устройств является существенная экономия электроэнергии. Источники света последнего поколения, работающие по этому принципу, тратят ее в 4-5 раз меньше, чем обычные лампы накаливания.
- Кроме высокой светоотдачи, положительным моментом является длительный срок службы. Он может составлять 12-25 тыс. часов. Подобные устройства часто используют для контрастного освещения помещений большой площади (офисов, торговых центров, школ) или уличного освещения. Используют их на транспорте, в уличных фонарях, туннелях.
- Необходимость подключения дополнительных устройств (стартеров и дросселей)
- Доминирование в спектре желтого света и искажение цветопередачи освещаемых предметов
- Значительные габариты колбы, из-за чего становится сложно равномерно перераспределить поток света
- На силу света в таких источниках способна влиять температура окружающей среды
- Разогрев лампы происходит не сразу; полную яркость она набирает спустя некоторое время, иногда оно может длится 10-15 минут
- значительная пульсация света, что может сказаться отрицательно на зрении
- Наличие, пусть в минимальных количествах ртути, опасной для здоровья человека, растений и животных
Последними разработками ученых стали компактные люминесцентные источники освещения, внешне схожие с обычными лампами накаливания. Они снабжены стандартным патроном, и их можно легко вкрутить в любую люстру или торшер. Никакой модернизации при этом не требуется.
Вся пускорегулирующая аппаратура (ПРА) в них расположена в самом патроне или выносится отдельно в небольшие блоки. Подобные устройства часто называют энергосберегающими.
Сравнение параметров разных источников освещения
Но все же последние годы пользователи предпочитают подключать вместо люминесцентных ламп современные светодиодные. Принцип работы этих устройств существенно отличается. Люминесцентные колбы заполняются газом и парами ртути, и световое излучение образуется за счет разогревания вольфрамовой спирали. В светодиодных устройствах излучателем света является группа диодов или единичный светодиод. Именно он преобразует ток в световые лучи при протекании его через полупроводник.
Подобные устройства не только более прочны и менее опасны (повреждение люминесцентных же грозит попаданием в организм человека ртути). КПД светодиодных источников освещения гораздо больше, поэтому они более экономичны. Схема подключения люминесцентной или светодиодной лампы в обеих случаях максимально проста – достаточно лишь вкрутить ее патрон в цоколь.
Подробно о способах подключения люминесцентных ламп смотрите на следующем видео:
ВИДЕО: Как подключить люминесцентную лампу
Схемы подключения люминесцентных ламп: с дросселем и без дросселя, 2-х и более ламп (Фото & Видео)
голоса
Рейтинг статьи
Проверка дросселей
В случае если лампа вдруг перестала работать. Сначала необходимо убедиться в исправности балласта. Для этого дроссель извлекается из корпуса устройства для проведения диагностики.
Неисправности дросселей
Наиболее часто возникают такие поломки:
- Обрыв обмотки. Нередко такое случается с низкокачественными катушками, выполненными из недостаточно очищенной меди или алюминия;
- Замыкание витков. Данная поломка возможна, если изоляция проводников выполнена с использованием некачественного лака;
- Повреждение контактных клемм. Если контакты неплотно прикручены к площадкам, на них может появиться нагар, который будет препятствовать прохождению тока.
Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы
Проверка дросселей
Обрыв легко определяется с помощью тестера. Для этого щупами измерительного прибора, включенного в режим теста целостности цепи, касаются клемм балласта в режиме. Звуковой сигнал сигнализирует о том, что катушка исправна.
Межвитковое замыкание диагностировать труднее. Необходимо знать индуктивность исправной катушки. Данную информацию можно получить, изучив надписи на балласте, посетив сайт изготовителя или измерив данную величину у заведомо исправного устройства.
Также следует проверить, не пробивает ли обмотка на корпус, что также будет сигнализировать о неисправности катушки. Для этого одним щупом тестера в режиме теста целостности цепи прикасаются к корпусу катушки, а другим – последовательно к обоим контактам катушки. Звуковая индикация должна отсутствовать.
Замена
Чтобы заменить вышедший из строя балласт, его демонтируют из светильника. Для демонтажа необходимо снять декоративную панель и отражатель. Для того чтобы не повредить лампы, их рекомендуется тоже извлечь. Делать это следует аккуратно, чтобы не повредить хрупкие колбы.
Сам балласт закреплен с помощью винтов в корпусе светильника. Работать под потолком не всегда удобно. Если позволяет конструкция светильника, его рекомендуется демонтировать целиком для последующей диагностики, а не извлекать отдельные неисправные элементы.
Преимущества переделки
При этом вы получите:
экономию электроэнергии (в 2 раза)
большую освещенность
меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)
отсутствие вибрации и противного звука дребезжания от балластного дросселя
Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.
Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:
Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.
Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.
