Как починить светильник с люминесцентными лампами?

Причины неполадок в люминесцентных лампах

Основные неполадки в работе люминесцентных ламп связаны с состоянием пускорегулирующей аппаратуры, называемой балластом. В электромагнитных устройствах чаще всего выходят из строя стартер и дроссель, а в электронных – перегорают различные полупроводниковые и другие элементы. Эту особенность следует учесть, выполняя ремонт светильников с люминесцентными лампами.

Кроме неполадок в аппаратуре запуска и управления, могут возникнуть неисправности и в самом источнике освещения. Чаще всего это происходит в результате износа, старения или перегорания отдельных деталей и компонентов. Поэтому, зная устройство, можно легко установить причину, почему не запускается и не загорается лампа.

Одним из основных признаков неисправности является мигание прибора во время запуска. Этим они отличаются от обычных лампочек, которые перегорают мгновенно. Процесс моргания указывает на возможные изменения химического состава газовой среды в процессе эксплуатации. В таких случаях снижается содержание ртутных паров из-за их постепенного вырождения. Иногда причиной моргания становятся выгоревшие электроды, на которых уменьшается количество нанесенного активного вещества.

Когда люминесцентные лампы начинают мигать, становится хорошо заметно почернение с торцов стеклянной трубки. Именно появление нагара указывает на выгоревшую спираль и необратимые химические процессы. В таких случаях ремонт уже не проводится, возможно лишь продление срока эксплуатации на короткое время. Для этого используется несложная схема или электронный прибор с функцией холодного пуска, подключаемая к выводам контактов.

В некоторых случаях возможно моргание при включении даже полностью исправного светильника. Это происходит под влиянием неблагоприятных факторов. Например, цепь стартера может разорваться, когда синусоида проходит нулевую отметку, и тогда индукционного импульса оказывается недостаточно, чтобы ионизировать внутреннюю газовую среду.

Эта же причина вызывает мигание при запуске из-за низкого сетевого напряжения. В дальнейшем, в процессе работы, при отсутствии скачков напряжения, исправный светильник работает ровно и устойчиво, поскольку пускорегулирующая аппаратура поддерживает определенный уровень тока в газовой смеси.

Зависимость рабочих характеристик от напряжения

Люминесцентные лампы работают от напряжения в 220 вольт, и при частоте пятьдесят герц, что вполне соответствует нашей стандартной домашней сети. Колебания этих показателей сказывается практически на всех технических характеристиках люминесцентного устройства. Таким образом, ухудшая его работоспособность и качество освещения.

Какие показатели изменяются и насколько это критично:

  • Мощность устройства может как падать, так и повышаться при значительных колебаниях входящего напряжения. Таким образом, приобретая сверхмощную лампу для освещения вашего дворика, вы можете получить некачественное слабое освещение из-за низкого показателя входящего напряжения. Многие начинают наговаривать сразу на устройство и связывать падение мощности с браком конструкции, не разобравшись с корнем проблемы. Стоит измерять напряжение в вашей домашней сети, после чего делать выводы о неисправности.
  • Качество светового потока. При слишком большой амплитуде изменения сетевого напряжения или при резких перепадах, качество света значительно снижается. Так, при смене частоты тока, коэффициент мерцания значительно увеличивается, лампа начинает излучать сильно мерцающий свет, который перенапрягает глаза и вредит зрению человека. Также свет может быть не насыщенным и тусклым, что тоже увеличивает напряжение глаз и может повредить зрение, если находится в таких условиях продолжительное время. Особенно это сказывается, если работать при таком освещении.
  • Срок эксплуатационной службы прибора. Скачки и нестабильное напряжение способствует быстрому изнашиванию и ухудшению работоспособности прибора. Производители утверждают, что допустимой границей колебания тока, является десять процентов от номинального показателя. Превышение этой отметки может сократит срок службы изделия до пятидесяти процентов.

Надо ли браться за ремонт энергосберегающей лампы?

Прежде всего, надо честно ответить себе на этот вопрос, всё посчитать (деньги и время), и только потом переходить к технической стороне вопроса. Надеюсь, моя статья поможет сделать правильный выбор.

Итак, цену нормальной новой энергосберегайки примем 150 руб. Что это значит? Если лампа поломалась после года работы, считаю, что ремонтировать её нет смысла. Прежде всего потому, что цена необходимых деталей – около 50 руб., плюс стоимость ремонта ещё около 100 руб. Под стоимостью ремонта я подразумеваю цену усилий и затраченного времени.

И главное – ресурс и качество работы лампы со временем неуклонно падает, и это прежде всего относится к люминисцентной колбе. Она по краям темнеет, общая яркость с каждым часом снижается. Как на фото ниже.

Колба компактной люминесцентной лампы темнеет по краям. Справа – лампа накаливания, горит без проблем. Фото из статьи Выключенная лампа моргает.

КПД такой лампы падает – она больше греется, но меньше светит. Появляется ещё неприятный эффект – лампа “думает”, прежде чем включиться. И включается через секунду-другую, и разгорается не сразу, а через минуту-другую.

Вывод – если энергосберегающая лампа поломалась после года работы – ремонт лампы экономически невыгоден. Возможно, кое-что пойдёт на запчасти, об этом позже.

Более того, сейчас, когда хорошие светодиодные лампы можно приобрести за 90-120 руб., смысла в ремонте КЛЛ вообще не стало.

Ну, а для храбрых и отчаянных – эта статья.

Причины неисправности

Причинами поломки могут быть две причины, это неисправность самой лампы или повреждение блока запуска.

Повреждение колбы может быть вызвано как механическим путём, так и благодаря деградации. Дело в том, что катоды выполнены из вольфрама, покрытого специальным материалом. При эксплуатации происходит постепенное выгорание этого материала, что нарушает формирование стабильного разряда. Материал представляет собой щёлочноземельный металл. После его значительного выгорания, происходит скачкообразное изменение разности потенциалов и схема управления начинает работать неправильно. Именно из-за выгорания и осыпания металла, происходит потемнение концов лампы.

Неисправности балластов в основном заключаются в повреждении стартера. При этом происходит короткое замыкание. А также могут выходить из строя активные элементы электрической сети и сам дроссель. При неисправном дросселе возрастает ток, из-за межвиткового замыкания, приводящий к расплавлению катодных площадок. Нередко происходит и пробой конденсатора, вслед которому перегорают переходы полевых транзисторов.

Подготовка к ремонту светодиодных приборов

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Устранение неисправности проводится в следующем порядке:

  • Лампу переставить так, чтобы неисправный и нормально светящиеся концы ее поменялись местами. Если при такой перестановке свечение будет отсутствовать, данная лампа является дефектной и должна быть заменена новой.Если при замене лампы нет свечения, необходимо проверить схему включения и патрон лампы, устранить их замыкания, в случае необходимости патрон сменить.

Свечение на концах лампы имеется и сохраняется длительное время, но лампа не зажигается.

Причину нужно искать в неисправности стартера, патрона или проводки. Если стартер вынуть и свечение исчезнет, значит, данный стартер подлежит замене. Если и при отсутствии стартера на концах лампы будет свечение, необходимо проверить проводку, патрон стартера и устранить имеющиеся в них замыкания.

На концах включенной лампы появляется и исчезает тусклое оранжевое свечение, лампа не зажигается и через некоторое время свечение вообще исчезает. Такая лампа должна быть заменена, так как в нее попал воздух.

Если лампа зажигается нормально, но уже в первые часы горения наблюдается сильное потемнение ее концов и через некоторое время она перестает зажигаться, то неисправен дроссель, т.к. пусковой и рабочий токи имеют значения, не соответствующие вольтамперной характеристике.

Для этого надо проверить значение пускового и рабочего токов. В отдельных случаях преждевременное потемнение концов лампы может быть вызвано плохим качеством ее катодов.

Если лампа зажигается нормально, но при горении разряд не заполняет равномерно все пространство между электродами и на отдельных участках извивается в виде змейки, то неисправен дроссель — ток лампы слишком велик. Необходимо проверить значение пускового и рабочего токов лампы, и, если они выходят за пределы, указанные в вольтамперной характеристике, дроссель должен быть заменен новым.

Если значение токов не выходит за пределы, то в отдельных случаях может быть неисправна сама лампа — ее катоды обработаны недостаточно хорошо. Лампу следует несколько раз погасить и зажечь, повернуть ее в патронах вокруг собственной оси на 120° и еще раз зажечь и погасить. Если и после этого разряд не заполнит все пространство между электродами, лампу нужно заменить.

Если лампа периодически зажигается и гаснет, то неисправна лампа и стартер.

Лампа неисправна, т. к. падение напряжения на лампе во время ее горения превышает напряжение зажигания разряда в стартере.

Необходимо проверить падение напряжения в лампе. Если оно превышает значения, указанные в таблице, то данная лампа должна быть заменена новой. Если напряжение зажигания разряда в стартере ниже минимально допустимого значения, значит неисправен стартер.

Лампа зажигается нормально, но горит очень тускло, световой поток, излучаемый лампой, недостаточен.

Это объясняется тем, что дроссель не обеспечивает надлежащего режима работы лампы. Если рабочий ток лампы меньше, чем минимально допустимое значение, указанное в таблице, то следует сменить дроссель. Если ток лампы не выходит за нижний предел, значит, лампа должна быть заменена, поскольку в ней мало ртути.

Если при включении установки перегорают спирали лампы, то должен быть заменен дроссель, т.к. в его обмотке частично или полностью пробита изоляция.

При любой неисправности в установке с люминесцентными лампами установка должна быть немедленно отключена. Причина неисправности должна быть выяснена и устранена, поскольку неисправность одного элемента может привести к порче других.

Люминесцентная лампа представляет собой газоразрядный источник света, световой поток которого формируется в основном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора. При включении лампы в парах ртути, которыми заполнена колба, происходит электрический разряд и образовавшееся при этом ультрафиолетовое излучение воздействует на покрытие из люминофора. При этом происходит преобразование частот невидимого ультрафиолетового излучения (185 и 253,7 нм) в излучение видимого спектра.

Подобные лампы в наше время широко используются для общего освещения производственных и бытовых площадей самых различных народнохозяйственных и жилищных объектов. По сравнению с традиционными лампами накаливания они имеют лучшую световую отдачу и значительно больший срок службы и составляют, поэтому, серьёзную конкуренцию привычным для нас осветительным приборам.

«Плохой» контакт

Очень частой причиной неисправности люминесцентных светильников является плохой контакт. Даже при установке и подключении новых светильников нередки случаи, когда лампы или часть ламп в них не загорается именно по этой причине.

Ремонт светильника, в этом случае заключается в протяжке контактов. Обычно, это клеммы дросселя, контакты в ламподержателях (патронах ламп), патроны стартеров. Для устранения плохого контакта лампы в патроне иногда достаточно просто пошевелить лампу.

Что делать, если светодиодный светильник сломался

В наши дни на полках магазинов присутствует огромное количество осветительного оборудования, сделанного с использованием диодов. Стоимость стала доступной, более того – много дешевых вариантов. При всех своих плюсах они ненадежны и выходят из строя очень часто, особенно если есть скачки сетевого напряжения и перебои с подачей электричества.

Часто неисправные детали помогает найти простой визуальный осмотр.

После поломки в первую очередь проверьте оборудование. Если на нем есть следы плавления, скорее всего отремонтировать его не удастся. Также не подлежат восстановлению изделия с физическими повреждениями. Если их уронили или разбили, то проще выбросить светильник, чем чинить его

Важно выключить лампу или люстру при первых признаках нарушения работы, в этом случае вероятность удачного ремонта в разы выше

Можно ли отремонтировать в домашних условиях

Ремонт LED светильников и ламп – работа несложная, если разобраться в особенностях конструкции. Процесс упрощается тем, что устройство у всех разновидностей одинаковое, они состоят из одних и тех же составных частей:

  1. Корпус светильника. Несущая часть конструкции, в которой находятся все основные части. Может быть разных форм и размеров, все зависит от модели. Изготавливается чаще всего из пластика, но может быть и металлическим. Если говорить о лампочках, то там есть цоколь из керамики, термостойкого пластика или металла. Типы цоколей бывают разные, все зависит от стандарта.
  2. Драйвер. Основной рабочий блок, который отвечает за питание, компенсирует скачки напряжения и преобразует переменный ток в постоянный, подавая его на светодиоды. Есть два варианта – конденсаторные, которые дешевле и используются в бюджетных моделях, и электронные, они надежнее, но дороже. Оборудование рассчитано на температуры от -40 до +70оС, имеет хороший КПД, но при этом является самой уязвимой частью конструкции.
  3. Монтажная плата. На ней расположены светодиоды и другие необходимые рабочие узлы. Чаще всего ее изготавливают из алюминия – прочного материала, хорошо отводящего излишки тепла.
  4. Диоды дают световой поток. Чем больше их установлено на плате, тем ярче светильник или лампочка. Чаще всего встречаются СОВ и SMD-чипы.
  5. От драйвера к лампочкам идут провода, они могут быть припаяны или подключены клеммами. В зависимости от марки светильника и доступных ему функций к одной лампочке может подходить от 1 до 12 жил.
  6. Если люстра с дистанционным управлением, в ней будет антенна, блок управления, регулятор напряжения и модули, отвечающие за автоматическую настройку оборудования.

Типичная конструкция светодиодного светильника с пультом управления.

Комплектация может отличаться. Например, в дешевых лампах ставят бестрансформаторные источники питания конденсаторного типа. Они служат ограничителем тока и напряжения. В идеале лучше найти инструкцию со схемой светильника, обычно она есть на упаковке или листке-вкладыше.

Основные виды неисправностей и методы их устранения

Прежде всего, нужно проверить, есть ли напряжение на контактах лампы и стартера. Если напряжение отсутствует, нужно заменить эти элементы, и светильник начнет работать нормально.

Но случаются ситуации (причем довольно часто), когда напряжение есть, а ЛДС не загорается или часто моргает. Почему это происходит? Рассмотрим все самые распространенные поломки и причины.

  1. Если люминесцентная лампа при включении не мигает, но и не загорается, мог произойти разрыв цепи. Для его обнаружения следует прозвонить цепь при помощи мультиметра. Иногда случаются ситуации, когда просто вышла из строя вилка прибора или отсоединился провод, например, от балластного сопротивления или держателя;
  2. Иногда при включении ЛДС слабое свечение возникает только с одного конца светильника. При этом слышны потрескивания, но свечение не усиливается. Причиной этого может быть короткое замыкание в патроне или проводке. Приведем два способа решения этой проблемы:
    1. Лампу нужно перевернуть, чтобы светящийся и неработающий конец вошли в другие патроны. Если свечение не восстановилось, необходимо заменить колбу;
    2. Если после замены работоспособность лампы не восстановилась, нужно проверить целостность патронов или проводки.
  3. Еще одной поломкой ЛДС является вариант, когда на концах колбы возникает желтое свечение, которое со временем гаснет. Такую лампу необходимо заменить, поскольку произошла разгерметизация колбы, и в нее попал воздух;
  4. Через некоторое время нормальной работы лампы может наблюдаться потемнение ее концов. В этом случае нужно проверить дроссель: снять показания рабочего и пускового тока. При такой неисправности, эти токи часто повышены, что и приводит к потемнению колбы. Требуется заменить дроссель новым;
  5. Если при работе светильника периодически возникают темные пятна или проскакивают змейки электрического разряда, но свечение продолжается, возможно, неисправен стартер. Для более точного определения, почему это происходит, снимается рабочий ток на лампе. Если он повышен, заменяют дроссель. При нормальных значениях тока, колбу нужно повернуть в патронах несколько раз. Если свечение не восстановилось, лампа подлежит замене;
  6. При постепенном уменьшении светового потока, также нужно замерить рабочий ток. Если он выше нормы, то причина, почему лампа светит не на полную мощность, в дросселе. При показателях в пределах нормы, следует заменить лампу: в ней оказалось недостаточное количество ртути.

Кроме этого, люминесцентные лампы моргают, но могут не загораться, по внешним факторам:

  • Температура ниже +5 °C (такие светильники должны устанавливаться только внутри помещений);
  • Низкое напряжение в сети (отклонение более 10% от нормы).

Эти факторы влияют на нормальную работу ЛДС и могут стать одной из причин того, что лампа не загорается.

Схема включения нерабочей люминесцентной лампы: бери от жизни все!

Схема без стартера

На рисунке представили возможную схему включения нерабочей люминесцентной лампы. Смысл: стартера больше нет, а электроды станут постоянно находиться под повышенным напряжением в 450 В. Этим генерируется тлеющий разряд. Принцип работы:

  1. В начальный момент времени на положительной полуволне через диод Д4 заряжается конденсатор С4 до сетевого напряжения 220 В х 1,41 (корень из двух) = 310 В. Плюс накапливается на нижней обкладке (согласно схеме).
  2. На отрицательной полуволне заряд получает конденсатор С3 через диод Д3. Разница потенциалов на обкладках достигает 310 В.
  3. Теперь люминесцентная лампа находится под суммарным напряжением порядка 600 В, этого хватает для образования тлеющей дуги.
  4. Конденсатор С4 разряжается через диоды Д1 и Д3, а С3 – через Д2 и Д4.

Назначение конденсаторов С1 и С2 на входе в развязке сети питания от высоковольтной части, в формировании правильного пути заряда и разряда ёмкостей С3 и С4. Понятно, что элементы должны выдерживать режимы работы. Рабочее напряжение конденсаторов не ниже 350 В. С1 и С2 лучше выбирать из ряда бумажных, а С3 и С4 — слюдяные (jelektro.ru). Требования к диодам схожие.

Параметры элементов при замене

Для достижения желаемого эффекта номинальные характеристики элементов, которые необходимо поменять, необходимо учитывать очень скрупулезно.

Два параметра для стартеров:

Данные диапазона мощностей светильников, при запуске которых применяются подобные детали ламп.
Также важно устройство схемы – для пары ламп или одной.

Характеристики дросселей ПРА:

  • Параметры цоколя осветительного прибора – Т8 или Т5.
  • Необходимость обеспечения запуска двух или одного светильников.

Подобрать ЭПРА (электронная пуско-регулирующая аппаратура) нужно по таким характеристикам:

  • рабочая схема, применяемая при подключении:
  • эксплуатационная мощность.

По конструкционному исполнению ЭПРА могут быть в стандартном варианте, и с обустройством дистанционного управления.

Похожие материалы:

Подключение светодиодной лампы вместо …

← Предыдущая страница

Следующая страница →

Причины неполадок в люминесцентных лампах

Основные неполадки в работе люминесцентных ламп связаны с состоянием пускорегулирующей аппаратуры, называемой балластом. В электромагнитных устройствах чаще всего выходят из строя стартер и дроссель, а в электронных – перегорают различные полупроводниковые и другие элементы. Эту особенность следует учесть, выполняя ремонт светильников с люминесцентными лампами.

Кроме неполадок в аппаратуре запуска и управления, могут возникнуть неисправности и в самом источнике освещения. Чаще всего это происходит в результате износа, старения или перегорания отдельных деталей и компонентов. Поэтому, зная устройство, можно легко установить причину, почему не запускается и не загорается лампа.

Одним из основных признаков неисправности является мигание прибора во время запуска. Этим они отличаются от обычных лампочек, которые перегорают мгновенно. Процесс моргания указывает на возможные изменения химического состава газовой среды в процессе эксплуатации. В таких случаях снижается содержание ртутных паров из-за их постепенного вырождения. Иногда причиной моргания становятся выгоревшие электроды, на которых уменьшается количество нанесенного активного вещества.

Когда люминесцентные лампы начинают мигать, становится хорошо заметно почернение с торцов стеклянной трубки. Именно появление нагара указывает на выгоревшую спираль и необратимые химические процессы. В таких случаях ремонт уже не проводится, возможно лишь продление срока эксплуатации на короткое время. Для этого используется несложная схема или электронный прибор с функцией холодного пуска, подключаемая к выводам контактов.

В некоторых случаях возможно моргание при включении даже полностью исправного светильника. Это происходит под влиянием неблагоприятных факторов. Например, цепь стартера может разорваться, когда синусоида проходит нулевую отметку, и тогда индукционного импульса оказывается недостаточно, чтобы ионизировать внутреннюю газовую среду.

Эта же причина вызывает мигание при запуске из-за низкого сетевого напряжения. В дальнейшем, в процессе работы, при отсутствии скачков напряжения, исправный светильник работает ровно и устойчиво, поскольку пускорегулирующая аппаратура поддерживает определенный уровень тока в газовой смеси.

Инструкция по ремонту

Сейчас мы рассмотрим основные неисправности, которые можно устранить без особых вложений. Начнем с электронного балласта, ведь в его схеме достаточно много элементов, которые могут выйти из строя и к тому же трубчатые люминесцентные лампы с ЭПРА на сегодняшний день встречаются более часто.

Балласт

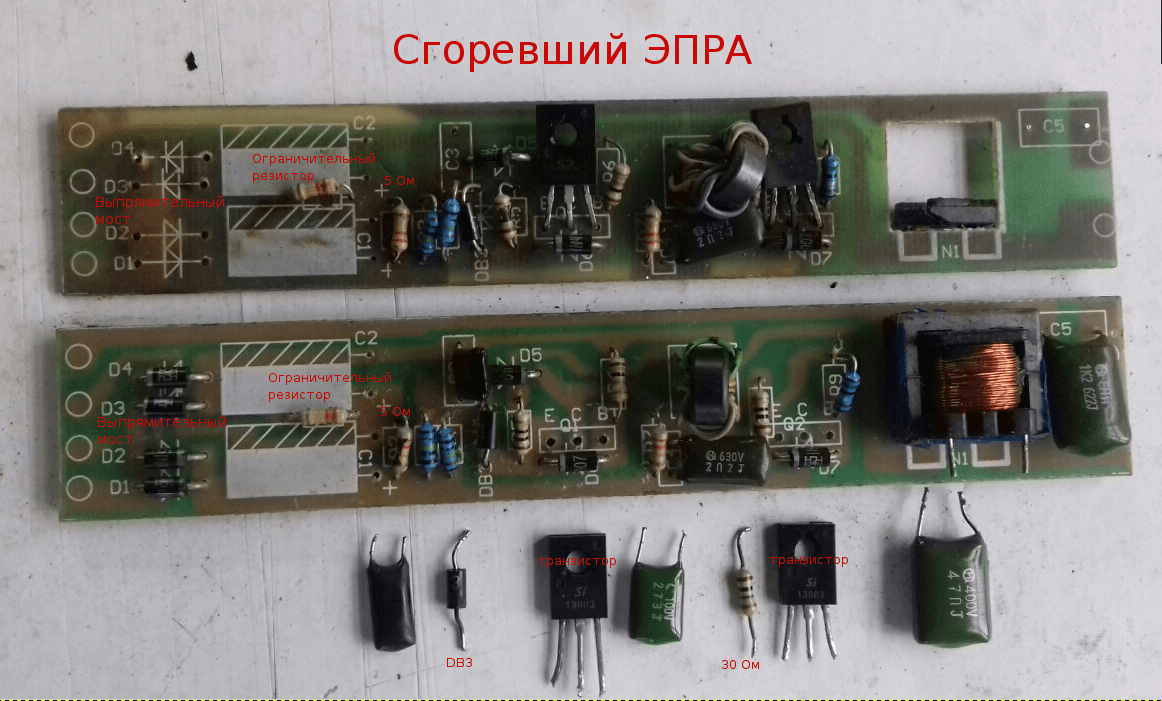

Самая распространенная неисправность — это пробой транзисторов. Определить данную поломку можно только, выпаяв из схемы транзисторы и проверив их тестером. В целом транзисторе сопротивление перехода

400-700 Ом. Сгорая, транзистор за собой тянет резистор в цепи базы номиналом 30 Ом.

Также на плате присутствует предохранитель или низкоомный резистор 2-5 Ом, скорее всего его придется заменить, на чем ремонт и закончится. Возможно дополнительно придется поменять диодный мост или его элементы.

Редко встречается пробой пленочных конденсаторов 47n (пол микрофарада) или конденсатора резонанса в цепи накала. Бывали случаи, когда все из выше перечисленного целое и исправно, а светильник не работает, причина кроется в динисторе DB3. Если вы проверили все элементы цепи, то попробуйте заменить динистор.

Возможно решите, что дешевле будет приобрести новый ЭПРА, чем отремонтировать сломанный. Замена пусковой аппаратуры не должна вызывать сложности, ведь схема подключения нанесена на само устройство. При внимательном изучении проста для понимания, L и N это клеммы для подключения к сети 220В.

Также рекомендуем просмотреть видео, на котором наглядно показывается, как самому отремонтировать электронный балласт люминесцентной лампы:

Стартер + дроссель

Если у вас не зажигается лампа старого образца и вы уверены, что причина кроется именно в ней, первым делом рекомендуем проверить стартер. Проще всего выполнить проверку, имея под рукой рабочий стартер с такими же характеристиками. Однако если для замены нет подходящего устройства, тогда можно осуществить проверку работоспособности, используя лампочку накаливания с патроном. Все достаточно просто — подключаем один провод от патрона напрямую в розетку, а второй через стартер, как показано на фото ниже:

Если лампочка светится не будет, значит причина в нем. Инструкция по замене стартера люминесцентной лампы наглядно предоставлена на видео:

Дроссель можно проверить мультиметром, прозвонив его обмотку. Если действительно вышел из строя дроссель, то ремонт люминесцентной лампы сводится к тому, что нужно просто поменять дроссель на целый.

Вот перечислены основные неисправности, с которыми лично сталкивались и успешно устраняли. Следуя нашему алгоритму поиск неисправности займет немного времени и вернуть светильник в работу самостоятельно будет пара пустяков. Надеемся, наша инструкция по ремонту люминесцентной лампы своими руками была для вас понятной и полезной! Обязательно просмотрите видео уроки, т.к. в них подробно рассмотрены все этапы, позволяющие починить неработающую лампочку.

Будет интересно прочитать:

Неисправности осветительных установок и способы их устранения

Стр 21 из 22 Неисправность Причина Устранение Установки с лампами накаливания Освещение не включается 1.Выключается автомат при включении: Неисправен автомат Замыкание в сети освещения или в светильнике Ремонт или замена автомата автомата Найти и устранить причину замыкания 2.Лампа не касается контактов в патроне: Контакты отогнулись Контакты обгорели или отломились Подогнуть контакты Заменить патрон 3.Неисправна лампа Заменить лампу 4.Неисправен выключатель, выключающий одну или несколько ламп Заменить выключатель 5.Выскочили из зажимов или обогрели провода в патроне, выключателе, автомате, коробке Устранить неисправность 6.Обрыв цепи в автомате Заменить автомат Срабатывает защита 1.Лампа замкнута контакты в патроне своим цоколем Отогнуть контакты 2.Касание проводов в месте их присоединения к патрону или в коробке Устранить неисправность Загорание пластмассового корпуса светильника Наличие влаги и агрессивной среды, постепенное развитие замыкания по корпусу светильника, на которое не реагирует защита Заменить светильник Загорания провода 1.Изоляция провода не соответствует условиям среды Заменить провод, не соответствующий условиям среды 2.Замыкание в светильнике или проводе в отсутствие защиты Применить защиту (предохранители, автоматы) 3.Провод не соответствует нагрузке Заменить на провод большего сечения Установки с люминесцентными лампами Лампа не зажигается или работает с перерывами 1.Слабы или окислились зажимы в цепях до светильника, у дросселя, колодок лампы, у стартера; контакты ножек лампы и электродов стартера в гнездах Проверить зажимы и контакты в проводке до светильника и в светильнике 2.Обрыв в дросселе или в конденсаторе балластного сопротивления Проверить заменой на новые 3.Неисправен стартер Заменить 4.Неисправна лампа.

Целость ее спиралей можно проверить, взглянуть на ее торец через стекло баллона.

Черный налет по концам говорит

Следующие этапы

Они связаны с проверкой полупроводников. Из них изготавливаются диоды, транзисторы, стабилизаторы. Они наиболее чувствительны к перегрузкам. Достоинство диодов и стабилизаторов заключается в том, что их прозвонка может производиться прямо по месту установки без отпайки. Неисправные детали могут заменяться купленными в магазинах радиотоваров. Имеющие в лампе транзисторы (их два) подлежат распайке. Без этого проверить их исправность невозможно.

Аналогичная диагностика производится в отношении резисторов и конденсаторов. Практика показывает, что при замене даже значительной части полупроводниковых элементов ремонт энергосберегающих ламп своими руками сделать будет дешевле, чем купить новую лампу. Если же собирать изделие из 3-5 неисправных приборов, то экономия окажется существенной.

Ремонт ЭСЛ Maxus

Еще один известный китайский продукт — ЭСЛ Maxus. В целом выпускаемая компанией продукция обладает высоким качеством и пользуется популярностью. Ремонт энергосберегающих ламп Maxus своими руками осложнен одной особенностью, имеющей технологический характер. При повышении нагрузки выше критических значений краска, с помощью которой маркируются детали, оплавляется и попадает на дорожку платы. Основа последней – это текстолит. Он при коротких замыканиях местами выгорает. Обе неисправности проводят к пробою схемы.

Как производится ремонт энергосберегающей лампы своими руками? Схемы восстановить вполне возможно. Устраняется проблема легко – простым удалением краски острым предметом. Тогда сопротивление будет стремиться к бесконечности. Однако найти место повреждения крайне сложно. В некоторых случаях для этого приходится делать отпайку всех проводников.
