Что такое компаратор напряжения и для чего он нужен

Несколько тонкостей работы с компараторами.

Данный материал написан для людей, которые уже попробовали поработать с компараторами и хотят углубиться в данной теме:

Читать также: Как открыть повер банк

1. Чувствительность компаратора зависит от величины минимального напряжения между входами. Если вы стараетесь сделать очень точные измерения, по типу вытащить 0,001*С из схемы срабатывания охлаждения, то будьте готовы к тому, что у вас это не получиться в виду ограничений микросхемы

2. Во время переключения некоторое время компаратор переключается. Это свойство проявляется в основном при детекции вч сигналов. Если ваши рабочие частоты лежат до 100 кГц, то о данном параметре на всех современных ОУ можете не заморачиваться. В противном случае смотрите на величину скорости роста сигнала. Обычно у современных ОУ эта величина составляет единицы/десятки вольт в микросекунду. В вашем случае она считается по формуле:

Если данная величина получилась больше, чем параметр ОУ, то меняйте оу. На экране осциллографа при этом у вас будет сильное сваливание от прямоугольного сигнала на выходе ОУ к треугольному сигналу.

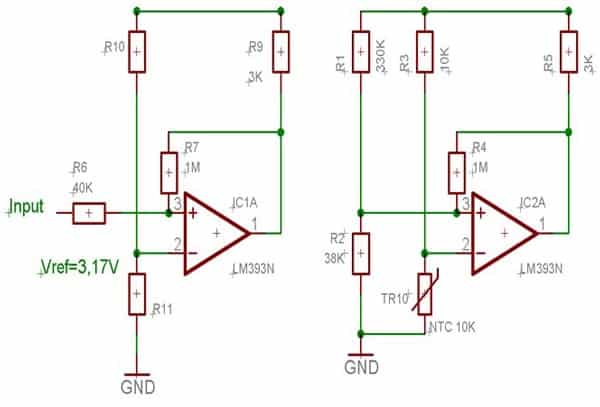

3. В некоторых случаях полезно реализовать гистерезис(запаздвание) на положительной обратной связи, но это рассмотрим подробнее в одном из следующих занятий практикума.

В конце концов вот вам приятный подарок, раз уж вы дочитали до конца. Вот видео автора данной статьи о компараторах, из которого можно подчеркнуть много интересного и полезного.

Принцип работы компаратора

Компаратор удобно строить на операционном усилителе (ОУ). Для этого непосредственно используются его свойства:

  • усиление разности сигнала между прямым и инвертирующим входом;
  • бесконечный (на практике – от 10000 и выше) коэффициент усиления.

Работу ОУ в качестве компаратора можно рассмотреть при такой схеме включения:

Пусть имеется ОУ с коэффициентом усиления 10000, напряжение питания двуполярное, + 5 В и минус 5 В. Делителем на инвертирующем входе установлен опорный уровень ровно 0 вольт, на прямом входе с движка потенциометра снимается минус 5 вольт. Операционный усилитель должен усилить разницу в 10000 раз, теоретически на выходе должно появиться напряжение минус 50000 вольт. Но такого напряжения операционнику взять негде, и он создает максимум возможного – напряжение питания, минус 5 вольт.

Если начать поднимать напряжение на прямом входе, ОУ будет стараться выставить разность напряжений между входами, умноженную на 10000. Это ему удастся, когда входное напряжение приблизится к нулю и станет равным примерно минус 0,0005 В. При дальнейшем увеличении входного напряжения на положительном входе, выходное будет подниматься до нуля и выше, и при напряжении +0,0005 вольт станет равным +5 В и дальше не поднимется – некуда. Таким образом, при прохождении входным напряжением уровня нуля (точнее, минус 0,0005 вольт — + 0,0005) произойдет скачок выходного напряжения от минус 5 вольт до +5 вольт. Иными словами, пока напряжение на прямом входе ниже, чем на инвертирующем, на выходе компаратора устанавливается ноль. Если выше – единица.

Интерес представляет участок разности уровня на входах от минус 0,0005 вольт до + 0,0005. В теории при его прохождении произойдет плавный подъём от отрицательного напряжения питания до положительного. На практике этот диапазон очень узок, и из-за наводок, помех, нестабильности напряжения питания и т.д. при примерном равенстве напряжений на входах будет происходить хаотичное срабатывание компаратора в обе стороны. Чем ниже коэффициент усиления ОУ, тем это окно нестабильности шире. Если компаратор управляет исполнительным механизмом, то это вызовет его срабатывание в такт (щелканье реле, хлопанье клапана и т.п.), что может привести к его механической поломке или перегреву.

Чтобы этого избежать, создается неглубокая положительная обратная связь включением резистора, указанного штриховой линией. Это создает небольшой гистерезис, смещая пороги переключения при прохождении напряжения вверх и вниз относительно опорного. Например, вверх компаратор будет переключаться при 0,1 вольт, а вниз – ровно при нуле (зависит от глубины обратной связи). Это исключит окно нестабильности. Номинал этого резистора может быть от нескольких сотен килоом до нескольких мегаом. Чем ниже сопротивление, тем больше разница между порогами.

Также имеются специализированные микросхемы компараторов. Например, LM393. В таких микросхемах имеется быстродействующий операционный усилитель (или несколько), может быть установлен встроенный делитель, создающий опорное напряжение. Ещё одно отличие таких компараторов от устройств, построенных на ОУ общего применения – многим из них требуются однополярный источник питания. Большинству операционников нужно двуполярное напряжение. Выбор типа микросхемы производится при разработке устройства.

Принцип работы компаратора

Простейшим пороговым устройством является компаратор. Он сравнивает напряжение, которое поступает на один из его входов, с опорным напряжением, которое присутствует на другом его входе. Простейший компаратор получается из операционного усилителя, в котором отсутствует отрицательная обратная связь. Рассмотрим принцип работы компаратора напряжений на основе ОУ, схема которого изображена ниже

Использование ОУ в качестве компаратора и графики входного и выходного напряжений.

В основе компаратора лежит ОУ на инвертирующий вход, которого поступает входное напряжение UBX, а неинвертирующий вход соединён с источником опорного напряжения UОП. Принцип работы компаратора изображённого на рисунке заключается в следующем: когда входное напряжение UBX больше опорного UОП, то выходное напряжение принимает значение отрицательного напряжения насыщения –UНАС и остаётся неизменным пока входное напряжение UBX не уменьшиться ниже опорного напряжения UОП, в этом случае на выходе будет напряжение положительного насыщения +UНАС.

На рисунке изображен компаратор с инвертирующим выходным сигналом по отношению к входному сигналу. Для того, чтобы не происходило инверсии на выходе необходимо поменять подключение выводов ОУ, то есть входной сигнал должен поступать на неивертирующий вход, а опорное напряжение на инвертирующий вывод. Тогда при превышении опорного напряжения на выходе ОУ будет положительное напряжение насыщения, а при входном напряжении меньше, чем опорное напряжение на выходе будет присутствовать отрицательное напряжение насыщения ОУ.

Принцип работы компаратора

Простейшим пороговым устройством является компаратор. Он сравнивает напряжение, которое поступает на один из его входов, с опорным напряжением, которое присутствует на другом его входе. Простейший компаратор получается из операционного усилителя, в котором отсутствует отрицательная обратная связь. Рассмотрим принцип работы компаратора напряжений на основе ОУ, схема которого изображена ниже

В основе компаратора лежит ОУ на инвертирующий вход, которого поступает входное напряжение UBX, а неинвертирующий вход соединён с источником опорного напряжения UОП. Принцип работы компаратора изображённого на рисунке заключается в следующем: когда входное напряжение UBX больше опорного UОП, то выходное напряжение принимает значение отрицательного напряжения насыщения –UНАС и остаётся неизменным пока входное напряжение UBX не уменьшиться ниже опорного напряжения UОП, в этом случае на выходе будет напряжение положительного насыщения +UНАС.

На рисунке изображен компаратор с инвертирующим выходным сигналом

по отношению к входному сигналу. Для того, чтобы не происходило инверсии на выходе необходимо поменять подключение выводов ОУ, то есть входной сигнал должен поступать на неивертирующий вход, а опорное напряжение на инвертирующий вывод. Тогда при превышении опорного напряжения на выходе ОУ будет положительное напряжение насыщения, а при входном напряжении меньше, чем опорное напряжение на выходе будет присутствовать отрицательное напряжение насыщения ОУ.

Общие сведения.

Компаратор — это операционный усилитель без обратной связи с большим коэффициентом усиления. Поэтому, если подать на один его вход (например инверсный) какой то постоянный уровень опорного напряжения, а на другой вход (прямой) изменяющийся сигнал — выходное напряжение у него изменится скачком, от минимального до максимального в тот момент, когда уровень входного сигнала превысит уровень сигнала опорного напряжения, установленного на другом входе, и наоборот. Компараторы имеют два входа, прямой и инверсный, и в зависимости от желаемого результата, опорное и сравниваемое напряжения, могут подключаться к любому входу. Если входное напряжение на прямом входе, превысит напряжение инверсного входа, выходной транзистор компаратора открывается, если станет ниже — закрывается. То есть компаратор сравнивает напряжения. Вот мы и подошли к сути основного назначения компаратора — сравнивать между собой два напряжения (сигнала), и выдавать на выходе напряжение (сигнал) в том случае, когда сигнал на одном входе, стал больше или меньше уровня, установленного опорным напряжением другого входа. На компараторах можно собирать различные устройства, такие как терморегуляторы, стабилизаторы, различные устройства автоматики — используя для изменения входного сигнала различные датчики, такие как, терморезисторы, фоторезисторы, индикаторы влажности и т.д. и т.п. Выходные каскады компараторов рассчитаны таким образом, чтобы их выходное напряжение соответствовало бы входному логическому уровню многих цифровых микросхем, поэтому их ещё могу называть формирователями. В принципе на любом операционном усилителе можно построить компаратор (но не наоборот). Рассмотрим самый распространённый компаратор К554СА3, (зарубежные аналоги LM-111, LM-211, LM-311). На выходе этого компаратора включен транзистор с открытыми коллектором и эмиттером, и в зависимости от необходимого результата на выходе, его можно подключать по схеме с общим эмиттером или эмиттерным повторителем. Схема включения компаратора для одно-полярного питания изображена на рисунке 1, для двух-полярного питания на рисунке 2.

Рисунок 1. Схема включения компаратора в одно-полярное питание. а — с общим эмиттером; б — эмиттерным повторителем. Напряжение питания +5 вольт указано для уровня логики ТТЛ микросхем.

Для согласования выхода с логическими уровнями КМОП микросхем, напряжение питания соответственно может быть 9-15 вольт.

Рисунок 2.

Схема включения компаратора в двух-полярное питание. а — с общим эмиттером; б — эмиттерным повторителем.

В качестве нагрузки компаратора можно использовать любую нагрузку с током потребления не более 50 мА. Это могут быть непосредственно обмотки реле, резисторы, светодиоды индикации и оптронов исполнительных устройств, с ограничивающими ток резисторами. Индуктивные нагрузки желательно шунтировать диодами от обратного выброса напряжения. Напряжение питания компаратора может быть 5 — 36 вольт одно-полярного (или сумма двух-полярного) напряжения.

Общие сведения

Компаратор — это сравнивающее устройство. Аналоговый компаратор предназначен для сравнения непрерывно изменяющихся сигналов. Входные аналоговые сигналы компаратора суть Uвх — анализируемый сигнал и Uоп — опорный сигнал сравнения, а выходной Uвых — дискретный или логический сигнал, содержащий 1 бит информации:

     (1)

Выходной сигнал компаратора почти всегда действует на входы логических цепей и потому согласуется по уровню и мощности с их входами. Таким образом, компаратор — это элемент перехода от аналоговых к цифровым сигналам, поэтому его иногда называют однобитным аналого-цифровым преобразователем.

Неопределенность состояния выхода компаратора при нулевой разности входных сигналов нет необходимости уточнять, так как реальный компаратор всегда имеет либо конечный коэффициент усиления, либо петлю гистерезиса (рис. 1).

Рис. 1. Характеристики компараторов

Рис. 2. Процессы переключения компараторов

Чтобы выходной сигнал компаратора изменился на конечную величину |U1вых — Uвых| при бесконечно малом изменении входного сигнала, компаратор должен иметь бесконечно большой коэффициент усиления (эпюра 1 на рис. 2) при полном отсутствии шумов во входном сигнале. Такую характеристику можно имитировать двумя способами — или просто использовать усилитель с очень большим коэффициентом усиления, или ввести положительную обратную связь.

Рассмотрим первый путь. Как бы велико усиление не было, при Uвх близком к нулю характеристика будет иметь вид рис. 1а. Это приведет к двум неприятным последствиям. Прежде всего, при очень медленном изменении Uвх выходной сигнал также будет изменяться замедленно, что плохо отразится на работе последующих логических схем (эпюра 2 на рис. 2). Еще хуже то, что при таком медленном изменении Uвх около нуля выход компаратора может многократно с большой частотой менять свое состояние под действием помех (так называемый «дребезг», эпюра 3). Это приведет к ложным срабатываниям в логических элементах и к огромным динамическим потерям в силовых ключах. Для устранения этого явления обычно вводят положительную обратную связь, которая обеспечивает переходной характеристике компаратора гистерезис (рис. 1б). Наличие гистерезиса хотя и вызывает некоторую задержку в переключении компаратора (эпюра 4 на рис. 2), но существенно уменьшает или даже устраняет дребезг Uвых.

В качестве компаратора может быть использован операционный усилитель (ОУ) так, как это показано на рис. 3. Усилитель включен по схеме инвертирующего сумматора, однако, вместо резистора в цепи обратной связи включены параллельно стабилитрон VD1 и диод VD2.

Рис. 3. Схема компаратора на ОУ

Пусть R1 = R2. Если Uвх — Uоп > 0, то диод VD2 открыт и выходное напряжение схемы небольшое отрицательное, равное падению напряжения на открытом диоде. При Uвх — Uоп < 0 на стабилитроне установится напряжение, равное его напряжению стабилизации Uст. Это напряжение должно соответствовать единичному логическому уровню цифровых интегральных микросхем (ИМС), входы которых подключены к выходу компаратора. Таким образом, выход ОУ принимает два состояния, причем в обоих усилитель работает в линейном режиме. Многие типы ОУ не допускают сколько-нибудь существенное входное дифференциальное напряжение. Включение по схеме на рис. 3 обеспечивает работу ОУ в режиме компаратора практически с нулевыми дифференциальными и синфазными входными напряжениями. Недостатком данной схемы является относительно низкое быстродействие, обусловленное необходимостью частотной коррекции, так как ОУ работает в линейном режиме со 100%-ной обратной связью. Используя для построения компаратора обычные ОУ, трудно получить время переключения менее 1 мкс.

Ограничение уровня выходного напряжения компаратора и триггера Шмитта

Применение положительной обратной связи (ПОС) в компараторах и триггерах Шмитта ускоряет переключение схем, но в связи с тем, что выходное напряжение UВЫХ изменяется от UНАС+ до UНАС-, то время переключения составляет довольно значительную величину (от долей до единиц микросекунд).

Кроме того существует проблема несовместимостей уровней выходного напряжения, к примеру, при напряжении питания ОУ UПИТ = ±15 В, выходное напряжение составит UВЫХ ≈ ±14 В (UНАС+ ≈ +14 В, а UНАС- ≈ -14 В), в то время как уровни ТТЛ микросхем составляют около +5 В или 0 В.

Для устранения вышеописанных проблем применяют так называемую привязку или ограничение уровня выходного напряжения, для этого в компаратор или триггер Шмитта вводят ООС в виде различных схем ограничения. Простейшими ограничительными схемами являются диоды или стабилитроны. Схема триггера Шмитта с ограничение выходного напряжения показана ниже

Триггер Шмитта с ограничением выходного напряжения при помощи стабилитрона в цепи ООС.

Ограничение выходного напряжения в триггере Шмитта работает следующим образом. При поступлении на инвертирующий вход напряжения меньше, чем напряжение опорного уровня (UВХ ОП), то выходное напряжение UВЫХ начинает изменяться в положительном направлении и при достижении напряжения стабилизации стабилитрона UСТ напряжение на выходе перестанет расти, а будет изменяться только ток. При этом выходное напряжение будет равняться напряжению стабилизации стабилитрона (UВЫХ = UСТ).

В случае если входное напряжение начнёт увеличиваться, выше опорного напряжения, то на выходе напряжение начнёт уменьшаться и в этом случае направление тока через стабилитрон начнёт изменяться на противоположный, а стабилитрон начнёт вести себя как диод. В результате падение напряжения на нём составит примерно 0,7 В независимо от величины протекающего через него тока, а на выходе напряжение составит -0,7 В.

Таким образом, при использовании стабилитрона выходное напряжение триггера Шмитта составит: UВЫХ1 = UСТ (при отсутствии ограничения UНАС+) или UВЫХ2 ≈ 0,7 (при отсутствии ограничения UНАС-).

Для симметричного ограничения выходного напряжения могут применяться последовательно включенные диоды или стабилитроны, что показано на рисунке ниже

Триггер Шмитта с симметричным ограничением выходного напряжения.

В данной схеме реализуется симметричное ограничение выходного напряжения относительно опорного напряжения, причем выходное напряжение выше опорного напряжения ограничивается стабилитроном VD1, а напряжение при этом составит на 0,7 В больше напряжения стабилизации. В случае же выходного напряжения ниже опорного, то выходное напряжение будет на 0,7 В ниже напряжения стабилизации стабилитрона VD2.

При расчёте компараторов и триггеров Шмитта с ограничением выходного напряжения в качестве UНАС+ необходимо использовать UСТ (когда используется один стабилитрон) или UСТVD1 (при двухстороннем ограничении). А вместо UНАС- необходимо использовать значение падения напряжения на диоде примерно 0,7 В (при одном стабилитроне) или UСТVD2 (при двухстороннем ограничении).

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Прошло почти два года с тех пор, как я пытался приручить операционный усилитель УД708 для сравнения двух сигналов. Знаний тогда было мало, поэтому времени уходило много, а главное — еще и безрезультатно. Но в итоге для своей задачи я смог «договориться» с компаратором LM393N. А на днях перебирал поделку, в которой впервые использовал эту микросхему, и решил вспомнить, как работает компаратор. Заодно и другим рассказать.Компаратор — это устройство, сравнивающее два аналоговых сигнала. В самом простом случае — операционный усилитель без обратных связей. На входы ему подаются два напряжения — эталонное, оно же опорное (известно заранее) и измеряемое. На выходе возможны два состояния:

«1» — когда напряжение на прямом входе больше, чем на инвертирующем;«0» — когда напряжение на прямом входе меньше, чем на инвертирующем.

Некоторые компараторы самостоятельно формируют уровни логических нуля и единицы (например, «ноль» — это ноль, «единица» — плюс пять вольт), но LM393 — с открытым коллектором. Ей для создания выходного напряжения нужен внешний резистор, подключающийся либо к «плюсу» питания, либо к другому «плюсу» (в разумных пределах, конечно).

Первые две схемы — каноничное включение нагрузки под открытый коллектор. Я подключал внешний резистор к питающему «плюсу».

Применение компаратора

Используются в схемах измерения электрических сигналов и в аналогово-цифровых преобразователях. В логических цепях работают элементы «или» и «не», также являющиеся компараторами. Соответственно, использование этого компонента не ограничивается конкретными примерами, поскольку он применяется повсеместно.

Стоит отметить, что устройство сравнения можно сделать из любого операционного усилителя, но не наоборот. Коэффициент усиления компаратора достаточно высок. Соответственно, его входы очень чувствительны к разнице напряжений между ними. Расхождение в несколько милливольт значительно изменяет напряжение выхода.

Таким образом, компаратор позволяет наблюдать минимальные колебания уровней входных напряжений. Это делает его незаменимым элементом схем сравнения и измерительных приборов высокой точности:

  • индикаторы уровня входящего сигнала;
  • металлоискатели;
  • микро- и милливольтметры;
  • детекторы электромагнитных излучений;
  • лабораторные датчики;
  • компараторы массы;
  • газоанализаторы.

Почему выходное напряжение в схеме компаратора операционного усилителя равно напряжению насыщения?

Ответ: Цепи компаратора не имеют обратной связи. Таким образом, операционный усилитель имеет коэффициент усиления без обратной связи. Для идеального операционного усилителя коэффициент усиления без обратной связи бесконечен, а для практичного операционного усилителя коэффициент усиления очень высокий. Теперь напряжение насыщения типичных операционных усилителей составляет + – 15 В. Операционный усилитель насыщается при +13 или -13 В. Теперь операционный усилитель быстро насыщается при небольшом входном напряжении. Именно поэтому выходное напряжение в схеме компаратора равно напряжению насыщения.

Обозначение и технические характеристики

Компаратор – это устройство, которое сравнивает два разных напряжения и силу тока, выдает конечный силовой сигнал, указывая на большее из них, одновременно производя расчет соотношения. У него есть две аналоговые вводные клеммы с положительным и отрицательным сигналом и один двоичный цифровой выход, как и у АЦП. Для отображения сигнала используется специальный индикатор.

УГО отображение компаратора выглядите следующим образом:


Фото — УГО компаратора

Изначально использовался только интегрированный компаратор напряжения (MAX 961ESA, PIC 16f628a), который известен как высокоскоростной. Он требует определенного дифференциального напряжения в определенном диапазоне, который существенно ниже, чем напряжение сети питания. Эти приборы не допускают никаких других внешних сигналов, которые находятся вне диапазона напряжения сети.

Сейчас гораздо чаще используется аналоговый цифровой компаратор (Attiny/ Atmega 2313), у которого транзисторный ввод. У него вводный потенциал сигнала находится в диапазоне менее 0,3 Вольт и не поднимается выше. Устройство может быть также ультра быстрого типа (стереокомпаратор), благодаря чему входной сигнал меньше обозначенного диапазона, к примеру, 0,2 Вольта. Как правило, используемый диапазон ограничивается только конкретным входным напряжением.


Фото — Компаратор

Помимо простого прибора, также существует видеоспектральный компаратор на ОУ (операционном усилителе). Это прибор, у которого очень тонко сбалансирована разница входа и высокого сопротивления сигнала. Благодаря такой характеристики, операционный компаратор используется в низкопроводимых схемах с небольшим вольтажем.


Фото — схема компаратора

В теории, частотный операционный усилитель работает в конфигурации с открытым контуром (без отрицательной обратной связи) и может быть использован в качестве компаратора низкой производительности. Но при этом, не инвертирующий вход (+ V) находится на более высоком напряжении, чем на инвертирующий (V-). Высокое усиление, выходящее из операционного усилителя, провоцирует выход низкого напряжения на входе в устройство.

Когда неинвертирующий вход падает ниже инвертирующего входа, выходной сигнал насыщается при отрицательном уровне питания, то он все равно может проводить импульсы. Выходное напряжение ОУ ограничивается только напряжением питания. Принципиальная электрическая схема ОУ работает в линейном режиме с отрицательной обратной связью, с помощью сбалансированного сплит-источника питания (питание от ± V S ). Многие приборы, работающие с компаратором, также имеют свойство фиксировать полученные данные при помощи видео-, фото- или документальной записи. Эти электронные принципы не работают в системах, где используются разомкнутые контуры и низкопроводящие элементы.


Фото — простой компаратор

Но у компараторного усилителя существует несколько существенных недостатков:

  1. Операционные усилители предназначены для работы в линейном режиме с отрицательной обратной связью. Но при этом, ОУ имеет более длительный режим восстановления;
  2. Почти все операционные усилители имеют конденсатор внутренней компенсации, который ограничивает скорость нарастания выходного напряжения для высокочастотных сигналов. Исходя из этого, данная схема немного задерживает импульс;
  3. Компаратор не имеет внутреннего гистерезиса.

Из-за этих недостатков, компаратор для управления различными схемами, в большинстве случаев, используется без усилителя, исключением является генератор.

Компаратор предназначен для производственных процессов с ограниченным выходным напряжением, которое легко взаимодействует с цифровой логикой. Поэтому его часто используются в различных термических приборах (терморегулятор, реле температуры). Также его применяют для сравнения сигналов и сопротивлений таких устройств, как таймер, стабилизатор и прочая схемотехника.


Фото — аналоговый компаратор

Видео: компараторы

Особенности цифрового компаратора

Цифровой компаратор – это однобитный аналогово-цифровой преобразователь. Напряжение выхода представляет либо логический «0», либо «1». На вход может быть подан как аналоговый, так и цифровой сигнал. Устройство используется в качестве формирователя импульсов для сопряжения схем датчиков и устройств отображения. Может применяться для анализа спектра звукового или светового сигнала. Компаратор – это также логические элементы «или» и «не», используемые в вычислительной технике.

Теоретически при незначительно малых колебаниях уровня входного сигнала, может возникать состояние неопределенности выхода. На практике равенство измеряемого и опорного напряжений не наступает. Поскольку компаратор имеет ограниченный коэффициент усиления или положительную обратную связь.

Наибольшие допустимые характеристики lm393

Наибольшие показатели главных величин — таковы:

  1. Разброс питающего напряжения — от 0,3 до 36 Вольт.
  2. Ток выхода — 20 миллиампер.
  3. Диапазон температуры хранения — от -65 до 150 градусов Цельсия.
  4. Период задержки — 300 наносекунд.

Но само существование приведенных максимальных параметров не говорит о том, что они допускаются при обычном режиме использования модуля lm393. Небольшие перепады не причиняют вреда устройству, но если хотя бы один из параметров будет серьёзно превышен, прибор не будет правильно работать.

На схеме lm393 — недопустимо выходное короткое замыкание, поскольку от него прибор перегревается и разрушается. В lm393 datasheet на русском содержится ряд рекомендаций. В частности, подключение lm393 к электропитанию с напряжению 30 В, — не желательно. Дело в том, что при нем установленное напряжение сдвига 5мВ уже не достигается.

Наибольшая рассеиваемая мощность прибора ограничивается температурным корпусным сопротивлением.

Компаратор на операционном усилителе

У компараторов есть немалое сходство с операционными усилителями:

  • коэффициент усиления;
  • входное сопротивление;
  • значение входных токов;
  • состояние насыщения.

Чувствительность, по-другому разрешающая способность, – это специфический параметр. Она определяет точность сравнения. Характеризуется минимальной разностью сигналов, при которой происходит срабатывание компаратора. Ее значение у интегральных микросхем имеет сотен микровольт. Это несколько хуже, чем у компараторов на операционных усилителях.

Время переключенияхарактеризует быстродействие компараторов. Определяется минимальным временем изменения выходного сигнала: от момента сравнения до момента срабатывания. Зависит от разности сигналов на входах. Значения времени переключения составляют десятки и сотни наносекунд.

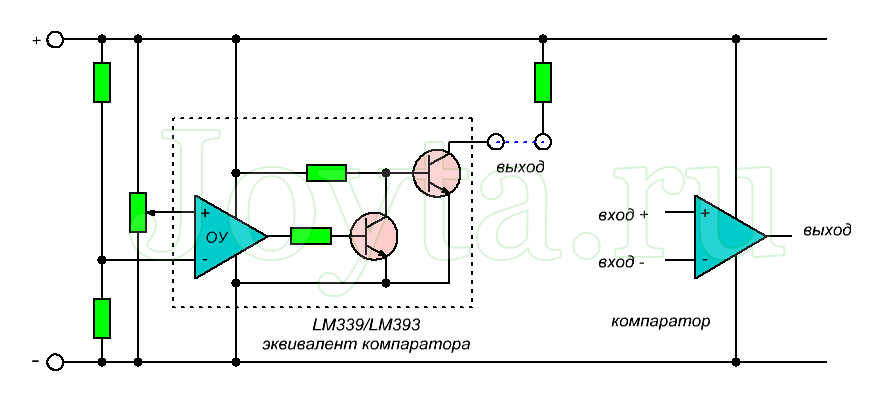

Схема эквивалента компаратора напряжения с однополярным источником питания

Принципиальная схема «компаратор напряжения» эквивалентна работе операционного усилителя, например, LM358 или LM324, имеющим на выходе два транзистора типа NPN (см. выше). Таким образом, можно сделать все 4 выхода ОУ (LM339) с открытым коллектором. Каждый такой выход может выдерживать ток нагрузки 15 мА и напряжение до 50 вольт.

Выход включается или выключается в зависимости от относительных напряжений на плюсовом (+) и минусовом (-) входах компаратора. Входы компаратора крайне чувствительны и разница напряжения между ними всего лишь в несколько милливольт приводит к переключению его выхода.

Общие сведения.

Компаратор – это операционный усилитель без обратной связи с большим коэффициентом усиления.
Поэтому, если подать на один его вход (например инверсный) какой то постоянный уровень опорного напряжения, а на другой вход (прямой) изменяющийся сигнал – выходное напряжение у него изменится скачком, от минимального до максимального в тот момент, когда уровень входного сигнала превысит уровень сигнала опорного напряжения, установленного на другом входе, и наоборот.

Компараторы имеют два входа, прямой и инверсный, и в зависимости от желаемого результата, опорное и сравниваемое напряжения, могут подключаться к любому входу.
Если входное напряжение на прямом входе, превысит напряжение инверсного входа, выходной транзистор компаратора открывается, если станет ниже – закрывается. То есть компаратор сравнивает напряжения.
Вот мы и подошли к сути основного назначения компаратора – сравнивать между собой два напряжения (сигнала), и выдавать на выходе напряжение (сигнал) в том случае, когда сигнал на одном входе, стал больше или меньше уровня, установленного опорным напряжением другого входа.
На компараторах можно собирать различные устройства, такие как терморегуляторы, стабилизаторы, различные устройства автоматики – используя для изменения входного сигнала различные датчики, такие как, терморезисторы, фоторезисторы, индикаторы влажности и т.д. и т.п.
Выходные каскады компараторов рассчитаны таким образом, чтобы их выходное напряжение соответствовало бы входному логическому уровню многих цифровых микросхем, поэтому их ещё могу называть формирователями.
В принципе на любом операционном усилителе можно построить компаратор (но не наоборот).
Рассмотрим самый распространённый компаратор К554СА3, (зарубежные аналоги LM-111, LM-211, LM-311).
На выходе этого компаратора включен транзистор с открытыми коллектором и эмиттером, и в зависимости от необходимого результата на выходе, его можно подключать по схеме с общим эмиттером или эмиттерным повторителем.
Схема включения компаратора для одно-полярного питания изображена на рисунке 1, для двух-полярного питания на рисунке 2.

Рисунок 1.
Схема включения компаратора в одно-полярное питание.
а – с общим эмиттером; б – эмиттерным повторителем.
Напряжение питания +5 вольт указано для уровня логики ТТЛ микросхем.

Для согласования выхода с логическими уровнями КМОП микросхем, напряжение питания соответственно может быть 9-15 вольт.

Рисунок 2.
Схема включения компаратора в двух-полярное питание.
а – с общим эмиттером; б – эмиттерным повторителем.

В качестве нагрузки компаратора можно использовать любую нагрузку с током потребления не более 50 мА. Это могут быть непосредственно обмотки реле, резисторы, светодиоды индикации и оптронов исполнительных устройств, с ограничивающими ток резисторами. Индуктивные нагрузки желательно шунтировать диодами от обратного выброса напряжения.
Напряжение питания компаратора может быть 5 – 36 вольт одно-полярного (или сумма двух-полярного) напряжения.

Примеры и использование устройств уточнения веса

Российским стандартом массы является платиновый цилиндр. Он был скопирован с французского образца 125 лет назад. За прошедшие годы, эталон потерял в виде окислов около 40 мкг от первоначального веса. Соответственно, его использование для нужд производств, с высокой точностью измерения массы сейчас затруднительно.

Был разработан новый стандарт массы. Ученые назначили таковым кремниевый шар с четным количеством атомов. Сейчас это наиболее точный вариант эталона килограмма. Его характеристики приняты международным сообществом для использования.

Созданный образец нуждается в многократном копировании. Так как современные направления в науке, особенно фармакология, биоинженерия, компьютерная электроника, нанотехнологические разработки требуют прецизионной точности измерений. Для таких областей науки и техники критичны сотые доли микрограмма. Эту задачу должен решить атомный компаратор массы – устройство способное определить разницу в несколько частиц.

Атомный компаратор использует для измерений опорный сигнал, полученный от высокоточного кварцевого генератора. Измеряемое напряжение берется с квантового дискриминатора, определяющего стабильность линии мельчайших частиц. Ее изменения вызываются расхождением в количестве атомов образца. Поэтому сейчас – это самый точный прибор измерения.

Существуют и менее точные компараторы массы. Их стоимость гораздо ниже атомных, но для них всех находится работа в промышленности, торговле, стандартизации.

Сумматоры

Сумматоры — это комбинационные устройства, предназначенные для сложения двух входных двоичных кодов. Например, арифметическая сумма кодов 0111 (число 7) и 0101 (число 5) равна 1100 (число 12). Арифметическая сумма кодов 1101 (число 13) и 0110 (число 6) равна 10011 (число 19), т. е. сумма двух двоичных чисел с числом разрядов n может иметь результат с числом разрядов n + 1. Этот дополнительный (старший) разряд называется выходом переноса (Р). На схемах сумматоры обозначаются буквами SM. Микросхемы сумматоров кодируются буквами ИМ. Рассмотрим таблицу истинности сложения двух одноразрядных двоичных чисел без учёта переноса:

ABS
11
11
11

Запишем логическую функцию: S =AB+AB Устройство, реализующее эту функцию, называется ” исключающее ИЛИ”:

Схема не информирует о бите переноса. Рассмотрим сложение двух одноразрядных двоичных чисел, для чего составим таблицу сложения (таблицу истинности), в которой отразим значение входных чисел А и В, значение результата суммирования S и значения переноса в старший разряд Р:

ABPS
11
11
111

Работа устройства, реализующего таблицу истинности, описывается следующими уравнениями: S = AB+AB и Р = АВ Устройство, реализующего таблицу истинности, содержит ” исключающие ИЛИ” и конъюнктор ” И”

Это устройство называется полусумматором и изображается в виде:

Устройства называются полусумматором, т. к. имеет только два входа и не воспринимается сигнал переноса от других микросхем. Он используется только в младшем разряде. Рассмотрим сложение двух одноразрядных двоичных чисел с учётом бита переноса от других микросхем:

Работа устройства, реализующего таблицу истинности, описывается следующими уравнениями: S=ABPn-1+ABPn-1+ABPn-1+ABPn-1 Pn=ABPn-1+ABPn-1+ABPn-1+ABPn-1 Устройство, реализующие таблицу, содержит два полусумматора и дизъюнктор ” ИЛИ”:

Это устройство называется одноразрядным сумматором и имеет следующее условное графическое обозначение:

Сумматоры бывают одноразрядные (для суммирования двух одноразрядных чисел) двухразрядные (суммируют двухразрядные числа) и четырёхразрядные (суммируют четырёхразрядные числа). Чаще всего применяют 4 — х разрядные:

Вход С (вход расширения) для объединения нескольких сумматоров с целью увеличения разрядности:
