Принцип работы стабилитрона
Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.
Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.
Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.
Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.
универсальные диоды
Универсальными называют высокочастотные диоды , применяемые для выпрямления, модуляции, детектирования и других нелинейных преобразований электрических сигналов, частота которых не превышает 1 ГГц. К универсальным относятся диоды, выполненные по самым разным технологиям (точечные, микросплавные и т.п.), их основным отличием от типичных выпрямительных диодов является малое время обратного восстановления. Диоды этой группы могут быть использованы, например, в выпрямителях, работающих на высоких частотах, в детекторах, модуляторах, преобразователях, ограничителях и других устройствах.
Строение и технология производства
Тантал и алюминий – приоритетные металлы в производстве конденсаторов. Это объясняется возможностью регулировать толщину непроводящего оксидного слоя, что напрямую влияет на емкость. Сам конденсатор состоит из:
- положительного (анод) и отрицательного (катод) электродов;
- диэлектрика – оксидной пленки;
- электролита – токопроводящей среды, в данном случае твердотельной.

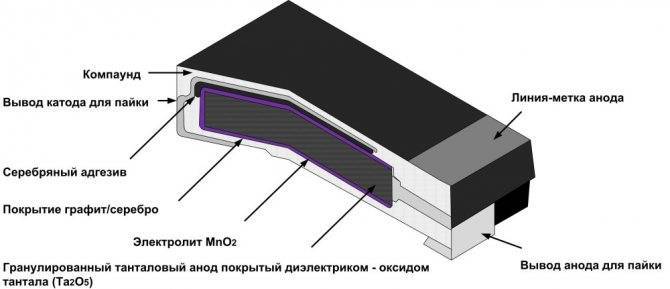

Структура конденсатора Отличие тантала от алюминия становится понятно, если разобраться в процессе формирования конденсатора. Первая особенность – анод. Спрессованный танталовый порошок нагревают в вакууме для получения характерной «губки».
Формирование диэлектрика
Диэлектрик получается в результате окисления – на поверхности образуется непроводящая пленка. На этом этапе проявляется преимущество металла: толщину слоя можно контролировать, меняя подаваемое напряжение.
Твёрдотельный электролит
Используется диоксид марганца. Технология производства следующая:
- «Губка» с диэлектрическим танталовым слоем пропитывается марганцевыми солями.
- Структуру подвергают термической обработке. Это нужно для формирования диоксида.
Процедуру повторяют несколько раз до полного покрытия поверхности электролитом.
Особенности катода танталового конденсатора
Внимания заслуживает и отрицательный электрод. Контакт электролита с катодом улучшают при помощи слоя графита, покрытого серебром. Поэтому сам тантал – не единственный редкий и дорогой материал в производстве.
ESR танталовых конденсаторов
Эквивалентное сопротивление (ESR) определяется по частотам:
- низким – по сопротивлению пленки тантала;
- высоким – диоксида марганца.
Сопротивление, а с ним и ESR, во втором случае уменьшается с повышением температуры.
Маркировка импортных smd
Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.

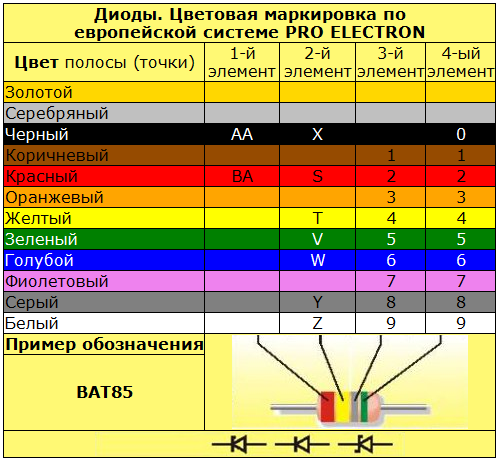

Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.
Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.
Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.
Конструктивные особенности светодиодов
Сравним параметры мощности самых распространённых светодиодов
| Тип матрицы | Размер, мм | Мощность, Вт | Мощность, Вт/кв.м |
| SMD 3528 | 3,5 x 2,8 | 0.1 | 100 |
| SMD 5050 | 5,0 x 5,0 | 0.3 | 120 |
| SMD 2835 | 2,8 x 3,5 | 0.3 | 300 |
| SMD 5730-1 | 5,7 x 3,0 | 1 | 560 |
Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.
Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.
Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.
Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.
Маркировка SMD-компонентов
Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.
Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.
Маркировка SMD-компонентов
Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.
Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.
Принцип работы стабилитрона
Рассмотрим принцип работы стабилитрона на примере схемы его включения и вольт-амперной характеристике. Для выполнения своей основной функции стабилитрон VD соединяется последовательно с резистором Rб и вместе они подключаются к источнику входного нестабилизированного напряжения Uвх. Уже стабилизированное выходное напряжение Uвых снимается только с выводов 2, 3 VD. Поэтому нагрузка Rн подключается к соответствующим точкам 2 и 3. Как видно из схемы, VD и Rб образуют делитель напряжения. Только сопротивление стабилитрон имеет не постоянно значение и называется динамическим, поскольку зависит от величины электрического тока, протекающего через полупроводниковый прибор.
Величина напряжения Uвх, подаваемого на стабилитрон с резисторов должна быть выше на минимум на пару вольт выходного напряжения Uвых, в противном случае полупроводниковый прибор VD не откроется и не сможет выполнять свою основную функцию.
Допустим, в какой-то произвольный момент времени на выходах 1 и 3 значение Uвх начало возрастать. В схеме начнут протекать следующие процессы. С ростом напряжения согласно закону Ома начнет возрастать ток, назовем его входным током Iвх. С увеличением ток возрастет падение напряжения на резисторе Rб, а на VD она останется неизменным (это будет пояснено далее на характеристике), поэтому и Uвых останется на прежнем уровне. Следовательно, прирост входного напряжения упадет или погасится на резисторе Rб. Поэтому Rб называют гасящим или балластным.
Теперь, допустим, изменилась нагрузка, например, снизилось сопротивление Rн, соответственно возрастет и ток Iн. В этом случае снизится ток, протекающий стабилитрон Iст, а Iвх останется практически без изменений.
Это интересно: Обзор моделей светодиодных лампочек и светильников Gauss
Светодиодная лента на led 2835
Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.
Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.
СЛ на 60 (слева) и 120 smd светодиодов на метр
Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором. По конструктивному исполнению светодиодная лента различается на:
По конструктивному исполнению светодиодная лента различается на:
- герметичную;
- пылевлагозащищенную;
- слабозащищенную;
- без защиты.
Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.
Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.
Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?
Как узнать мощность светодиодов, используемых в ленте
Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.
Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:
- Светодиодная лента smd 2835 120 СW Premium.
- Светодиодная лента smd 2835 120 CW Econom.
Характеристики первой:
- светодиодов на 1 м – 120;
- удельная мощность – 8.4 Вт/м;
- удельный световой поток – 635 лм/м;
- напряжение питания – 12 В.
Характеристики второй:
- светодиодов на 1 м – 120;
- удельная мощность – 9.6 Вт/м;
- удельный световой поток – 360 лм/м;
- напряжение питания – 12 В.
Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.
Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.
Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.
Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.
Маркировка импортных диодов

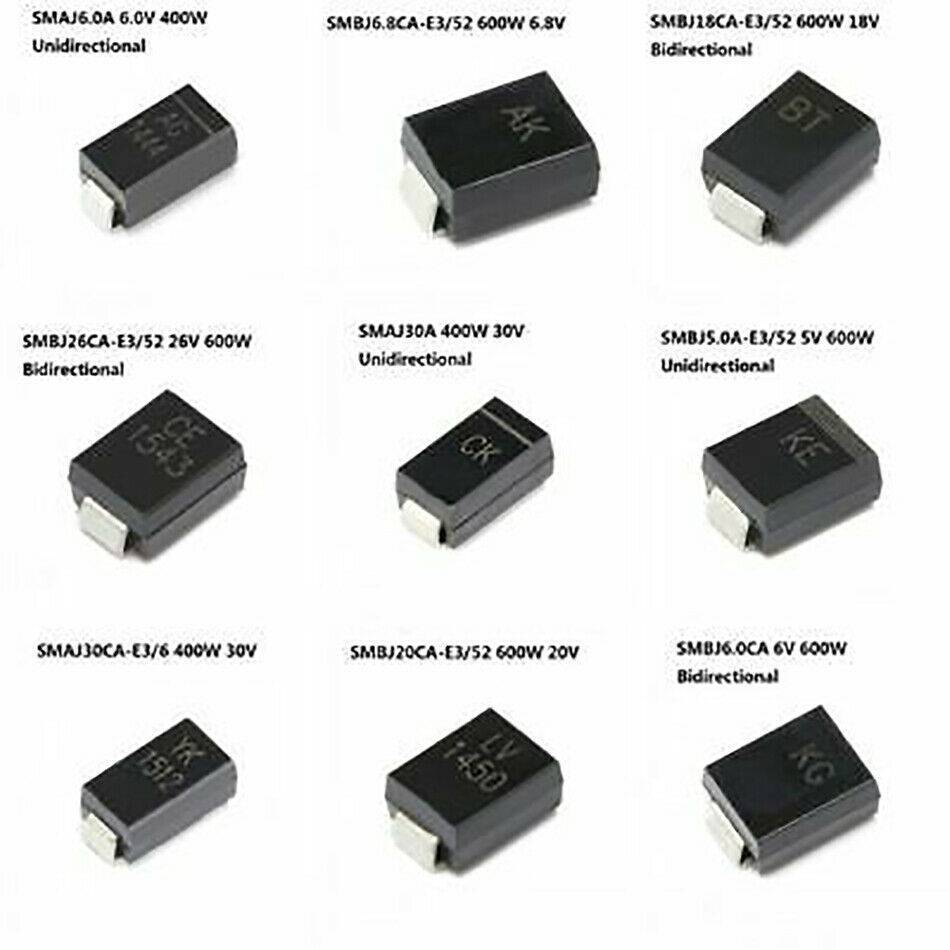

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.
В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.
Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.
Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.
Маркировка отечественных диодов
Диоды российского производства по-своему маркировались в разные периоды. Стандарт постоянно менялся, до утверждения современной системы было разработано три варианта. По-разному маркировали диоды малой и большой мощности. Сочетаниям букв и цифр соответствуют цветовые символы, согласно таблице.
Маркировка российских диодов
Старая система обозначений
Что такое диод — принцип работы и устройство
Наименее информативная, с точки зрения современного разнообразия диодов, маркировка применялась до 1964 года. В нее входило всего три элемента:
- буква «Д» – диод полупроводниковый;
- номер, указывающий на особенности устройства диода и его назначение;
- буква, определяющая разновидность (при ее наличии).
Вся полезная информация кодировалась во второй части – серийном номере. Например, номер до 200 означал, что диод точечный, от 200 до 400 – плоскостный; стабилитронам присваивали значение от 801 до 900 и так далее. Ориентироваться в такой системе было сложно.
В 1964 году систему усовершенствовали. В начале кода разместили указание на материал изготовления: 1, 2, 3 или Г, К, А – для германия, кремния и арсенида галлия, соответственно. Следующая буква означала тип прибора:
- варикап – В;
- стабилитрон – С;
- диоды с высокими значениями рабочей частоты – А;
- выпрямители и диодные мосты – Д.
Затем шел серийный номер, но относился он уже к конкретному подклассу. Это позволяло разделить, например, туннельный диод на несколько групп: генераторные (до 299), переключательные (до 399) и обращенные (до 499). При этом у стабилитронов номер указывал на стабилизационное напряжение. Например, 1С273 можно расшифровать так:
- 1 – германиевый;
- С – стабилитрон;
- 273 – малой мощности, напряжение стабилизации – 73 В.
В конце могла стоять буква, означающая разновидность прибора, как и в первом варианте. Такая маркировка была более удобной, однако технологический прогресс и появление новых типов диодов потребовали очередной доработки.
Новая система обозначений
Для современных моделей отечественных диодов используют новый принцип маркировки, основанный на нескольких отраслевых стандартах. Без изменений остались обозначение материала полупроводника и категории диода. Изменения коснулись трехзначного номера, определяющего принцип работы.
Рассматривать его отдельно нельзя, так как для каждого типа диода подразумевают особое разделение по техническим параметрам. Например:
- импульсные диоды – первая цифра означает время восстановления (от менее 1 нс до 500 и более);
- выпрямители – среднее значение прямого тока;
- стабилитроны – разная мощность (от 1 до 3 – менее 0,3 Вт, от 4 до 6 – до 5 Вт) и напряжение стабилизации (менее 10 В, до 100, более 100).
Следующие цифры, в отличие от старой системы, указывают номер разработки – характеристики конкретного диода в них не заложены. Если внутри класса диода есть дальнейшее разделение, после номера идет соответствующая литера.
Важно! В зависимости от назначения диода, в маркировке могут присутствовать дополнительные элементы, например, цифра на бескорпусном устройстве, определяющая особенности конструкции
Универсальная таблица цветов
Существует универсальная таблица цветов, которая позволяет проводить быстрый расчет номиналов каждого резистора при необходимости.
При создании подобной таблицы выделяют следующие поля:
- Цвет кольца или нанесенной точки. При этом, указывается как название, так и приводится пример.
- В зависимости от того, каким по счету стоит цвет, есть возможность перевести цветовую кодировку в числовое значение. Это необходимо при создании схемы для условного обозначения номиналов.
- Множитель позволяет провести математическое вычисление того, какое сопротивление имеет рассматриваемый вариант исполнения.
- Также, практически для каждого цвета имеется поле, которое обозначает максимально отклонение от номинала.
Стоит помнить, что каждый цвет может обозначать цифру в маркировке, значение множителя или максимальное отклонение.
Примеры
Пример 1:
Использование подобной таблицы рассмотрим на следующем примере: коричневый, черный, красный, серебристый. Чтение колец проводим слева на право, получаемое значение всегда кодируется в Омах.
Согласно данным из таблицы, проводим следующую расшифровку:
- Коричневый цвет в первом положении обозначает как цифру, так и множитель. В этом случае, цифра будет равна «1», а множитель «10». Стоит отметить, что в первой позиции не могут использоваться следующие цвета: черный, золотистый или белый.
- Второй цвет означает номер второй цифры. Черный означает «0» и он не используется при расчетах. Имея подобные данные, можно сделать вывод, что резистор имеет буквенно-числовую маркировку 1К0.
- Третий цвет определяет множитель. В нашем случае он красный, множитель у этого цвета «100».
- Последний цвет означает максимальный допуск по отклонению, и серебристый цвет соответствует 10%.
Используя таблицу, можно сказать, что рассматриваемый резистор имеет маркировку 1К0 и значение сопротивления 1000 Ом (10*100) или 1 кОм, а также допуск 10%.
Пример 2:
Еще одним более сложным примером назовем расчет номинальных значений следующего резистора: красный, синий, фиолетовый, зеленый, коричневый, коричневый. Данная маркировка состоит из 6 колец.
При расшифровке отмечаем следующее:
1 кольцо, красное – число «2».
2 кольцо, синее – число «6».
3 кольцо, фиолетовое – число «7».
Все числа выбираем из таблицы. При их сочетании получаем число «267».
4 кольцо имеет зеленый цвет
В данном случае обращаем внимание не на числовой значение, а множитель. Зеленый цвет соответствует множителю 105
Проводим расчет: 267*105=2,67 МОм
Проводим расчет: 267*105=2,67 МОм.
5 кольцо имеет коричневый цвет и ему соответствует значение максимального отклонения в обе стороны 1%.
6 линия коричневая, что соответствует температурному коэффициенту в значении 100 ppm/°C.
Из вышеприведенного примера можно сказать, что провести расшифровку маркировки не сложно, и количество колец практически не оказывает влияние на то, насколько сложными будут расчеты. В рассматриваемом случае, резистор имеет сопротивление 2,67 МОм с отклонением в обе стороны 1% при температурном коэффициенте 100 ppm/°C.
Процедуру можно упростить, воспользовавшись специальными калькуляторами. Однако, не многие проводят вычисление 6 колец, что стоит учитывать.
Номинальные ряды резисторов можно назвать результатом проведения стандартизации номинальных значений. Постоянные резисторы имеют 6 подобных рядов. Также, введен один ряд для переменных номиналов и специальный ряд Е3.
На примере приведенного номинала проведем расшифровку:
- Буква «Е» обозначает то, что проводится маркировка по ряду номинала. Эта бука всегда идет в обозначении.
- Цифры после буквы означает число номинальных значений сопротивления в каждом десятичном интервале.
Существуют специальные таблицы с отображение номинальных рядов.
Для выявления стандартных рядов, был принят ГОСТ 2825-67. При этом, можно выделить несколько наиболее популярных стандартных рядов:
- Ряд Е6 имеет отклонение в обе стороны 20%.
- Ряд Е 12 имеет допустимое отклонение 10%.
- Ряд Е24 обладает показателем максимально допустимого отклонения в обе стороны 5%.
Последующие ряды Е48 и Е96, Е192 обладают показателем отклонения 2%, 1%, 0,5% соответственно.
Что представляет собой данный элемент электрических схем
Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.
Вольт-амперная характеристика стабилитрона
Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.
Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.
Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики. Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен. Стабисторы, как и smd, производятся зачастую из кремния. Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:
- UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
- ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
- IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
- IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
- IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.
Такая маркировка важна при выборе элемента под определенную электросхему.
Маркировка светодиодов
В идентификации светодиодов сложностей меньше. Каждый тип обладает характерными внешними отличительными признаками. Различают две
- Цвет SMD-светодиода. В свою очередь, делят на группы по излучению: многоцветные диоды, нейтральный, теплый и холодный белый.
- Размер элемента. По аналогии с зарубежной кодировкой используют 4 цифры, которые обозначают размер в миллиметрах. 3014 – размер 3 х 1.4 мм.
Число перед типом светодиода означает количество на 1 метр ленты. Для устройств с длинными выводами, заключенными в пластмассовый или стеклянный корпус, применяют систему цветовых элементов, ознакомиться с которой можно в таблице.
Пример цветовой маркировки светодиодов
SMD-диоды
Цветовая температура светодиодных ламп Особенность SMD-диодов, монтирующихся прямо на поверхность плат, – невозможность полноценной маркировки из-за небольших размеров. Отсюда – своеобразная система идентификации. Несколько способов различить такие диоды:
Обратить внимание на форму исполнения корпуса. У каждого типа есть характерный внешний вид, например, электролитические конденсаторы цилиндрические, керамические – в форме параллелепипеда.
Свериться с таблицей типоразмеров
Обычно это четыре цифры, которые обозначают габариты резистора в дюймах.
Для каждого типа корпуса и назначения предусмотрена своя система обозначений, что делает расшифровку неудобной.
SMD-диоды – маркировка отличается в зависимости от корпуса
Полярность SMD-диода
Малый размер также не позволяет разместить привычные различимые обозначения полярностей. При определении катода руководствуются следующим:
- маркировка в виде цветных колец наносится на его сторону;
- некоторые корпуса без цветовых символов имеют паз на стороне катода;
- если на корпусе изображен треугольник, его вершина указывает на отрицательный полюс.
Это помогает избежать путаницы. Чаще всего во всех системах маркировки символы наносят на сторону катода, это справедливо и для SMD-элементов.
Программа для расшифровки SMD деталей
Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.
- Сначала вводят код SMD с упаковки.
- Потом указывают наименование прибора.
- Следующими используются кнопки для поиска относительно той или иной модели.
- Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
- Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
- Если есть — отображается чертёж.
- Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.
Вам это будет интересно Как проверить фазу и ноль
Возможные обозначения
Маркировка SMD диодов, справочник кодовых обозначений
Существующие SMD диоды или другие типы деталей могут называться чипами, или СМД компонентами. В российской схематике и промышленности их нередко именуют ТМП — технология монтажа на поверхность. Количество деталей весьма велико, поэтому обозначения собраны в электронные базы и могут быть сохранены на компьютер для быстрого определения диода или иного компонента. Объемы баз разные, но все они включают по нескольку тысяч обозначений.
Любому пpaктику полезно иметь подобный справочник, чтобы не тратить времени на распознавание маркировки, поиск аналогов или иных вариантов использования. Иногда возникает возможность замены обычных диодов или других деталей на чипы, что дает немалый выигрыш:
- уменьшается размер;
- снижаются паразитные эффекты, проявляющиеся в
емкости и индуктивности; - улучшается работа с сигналами малых уровней.
На первый взгляд, разобраться в многообразии чипов непросто, однако, составители справочников это понимают и объединяют все данные по группам. Отдельно рассматриваются диоды, конденсаторы, резисторы и прочие типы. Это несколько упрощает ориентирование в огромных массивах данных.
