Обзор производителей проходных выключателей: популярные модели
Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:
- Legrand;
- Schneider Electric;
- ABB;
- Viko;
- Lezard.
Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.
Legrand: стоимость наиболее популярных моделей
При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
 | Legrand Celiane | 1 | 300 |
 | Legrand 774308 Valena | 2 | 380 |
 | Legrand Kaptika | 1 | 180 |
 | legrand Etika | 2 | 200 |
 | Legrand Quteo | 2 | 120 |
Schneider Electric: стоимость наиболее популярных моделей
Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
 | Schneider Electric Unica | 2 | 500 |
 | Schneider Electric Unica | 1 | 610 |
 | Schneider Electric Этюд | 1 | 230 |

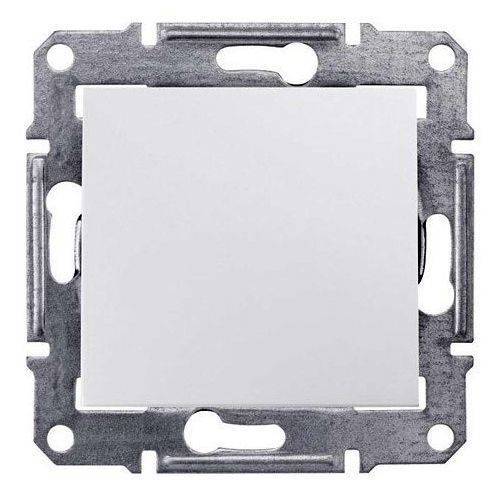

 | Schneider Electric Sedna | 1 | 280 |
 | Schneider Electric Sedna | 2 | 500 |
 | Schneider Electric Glossa | 1 | 110 |
ABB: стоимость наиболее популярных моделей
Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
 | ABB Basic 55 | 1 | 310 |
 | ABB Zenit | 1 | 200 |
 | ABB STYLO | 1 | 570 |
 | ABB TACTO | 1 | 930 |
 | ABB TACTO | 2 | 1180 |
Viko: стоимость наиболее популярных моделей
Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
 | Viko Carmen | 1 | 190 |
 | Viko Karre | 1 | 180 |
 | Viko Vera | 1 | 290 |
 | Viko Vera | 2 | 220 |
 | Viko Karre | 2 | 180 |
 | Viko Palmiye | 1 | 170 |
Lezard: стоимость наиболее популярных моделей
Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:
| Фото | Модель | Количество клавиш | Средняя стоимость, рублей |
 | Lezard Мира белый | 1 | 200 |
 | Lezard Мира ольха | 1 | 330 |
 | Lezard Nata кремовый | 1 | 180 |
 | Lezard Nata белый | 1 | 150 |
 | Lezard Мира ольха | 2 | 270 |
Монтаж проходных выключателей
Для подключения переключателей необходим инструмент:
- отвертка шлицевая, крестовая и индикаторная;
- уровень;
- плоскогубцы для перекусывания кабеля;
- перфоратор для штробления каналов под провода и выключатели;
- рулетка;
- нож.
Естественно, должны быть базовые знания о работе электрических приборов, используемых ими схем, порядок их подключения и т.д.
Этапы работ:
- штробление каналов согласно электротехнического плана;
- высверливание коронкой места под выключатели и распределительные коробки;
- прокладка проводов и расключение приборов.
Прокладка проводов должна производиться на расстоянии не меньше, чем 15-20 см по отношению к потолку. Это обуславливается пожарной безопасностью, они вполне могут располагаться скрытым способом (в штробу), а также могут быть уложены в специальные лотки – кабель-канал. Последний вариант обеспечивает быстрый доступ к необходимым проводам при возникновении каких-либо неполадок. Не стоит забывать, что концы проводов должны быть строго в монтажных коробках, где соединения изолированы друг от друга.
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами
Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.
Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.
Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.
При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.
Схема с двумя проходными выключателями, допускающее управление двумя нагрузками
Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:
Watch this video on YouTube

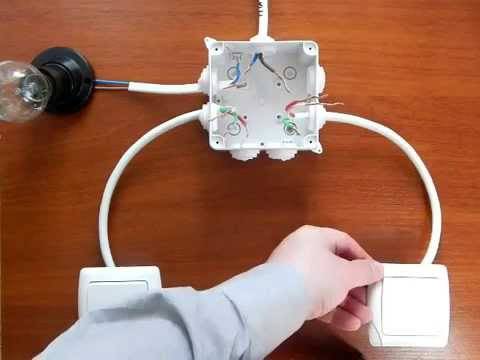

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.
Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ
Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.
Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:
Watch this video on YouTube
Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.
Watch this video on YouTube
Схема подключения проходного выключателя с 4х мест: актуальная информация
Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.
Схема подключения лампы к четырем выключателям
Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.
Watch this video on YouTube
Принцип действия
Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.
Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?
Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.
Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.
Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.
В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.
Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.
Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.
Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.
Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.
- Исключения следующие:
- проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
- когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)
Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.
- Коммутаторы подключаются последовательно друг другу.
- Совершается не размыкание, а переключение фазы на другую линию.
- Количество выходных контактов у проходного выключателя в два раза больше входных.
Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.
Принцип перекрестного отсоединителя
Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.
Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.
Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет. Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке
Необходимо четко маркировать провода при проведении, чтобы не перепутать
Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.
Подключение проходного выключателя из 3 х мест
Это общепринятые правила, обеспечивающие работоспособность всей схемы. Выключатель состоит из: защитной части — клавиши и рамки; рабочей части — механизм фиксации проводов и корпуса. Экономия занимаемой площади.
Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине.
Приобретаются необходимые аксессуары, материалы, крепёж.
Кроме того, я подробно объяснил и показал на понятной подробной схеме, как это все выглядит в реальности.
Помимо проходных выключателей существует еще один способ управления освещением из нескольких мест.
Разводка проводов по жилому помещению Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.
От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.

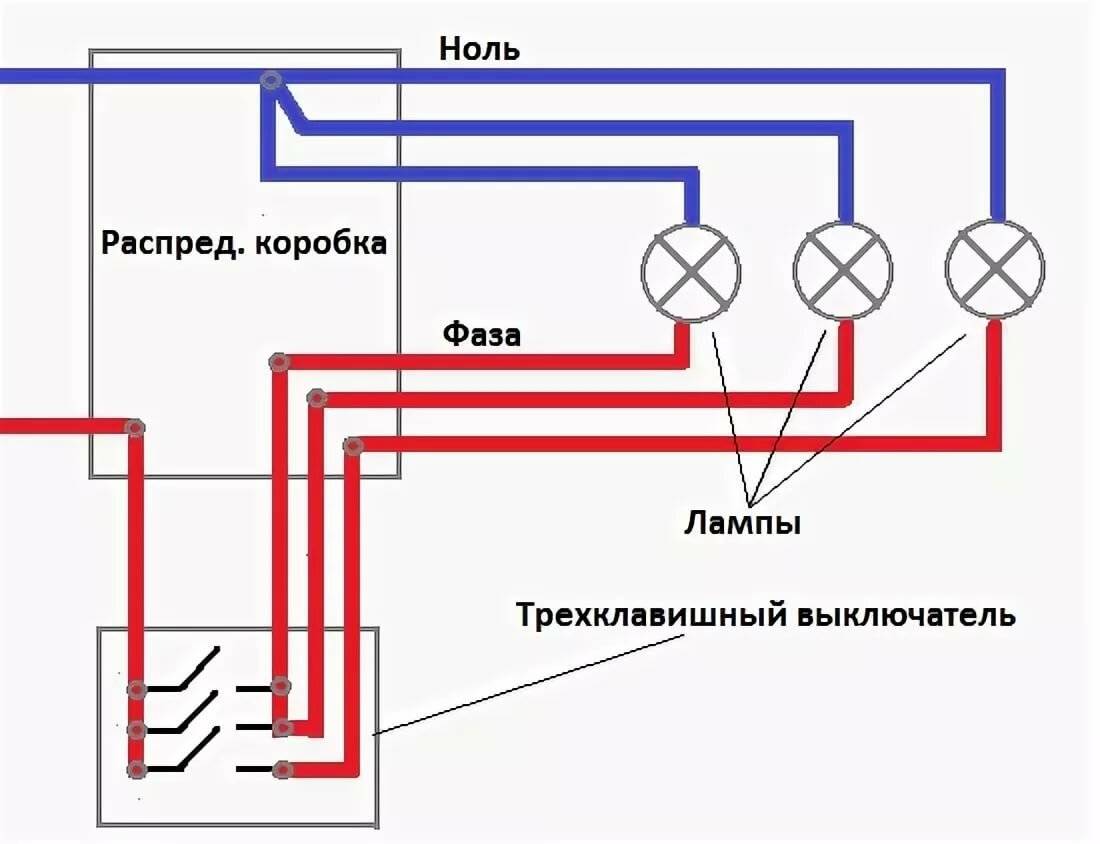

Как подключить трёхклавишный выключатель.
См. также: Смета монтажа электрооборудования
Для чего нужен перекрестный вык-ль вместе с 2 проходными
Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.
Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.
При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.
Переходной выключатель в двух местах
Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши
Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.
Схема управления из двух мест
Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника
Схема управления из трех мест
Обозначение 6 видов перекр-х вык-лей
На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.
Условные обозначения однополюсных выключателей
Они отличаются также рисунком на наружной клавише.
Перекрестный переключатель — схема подключения на 2 точки
Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.
Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.
Перекрестный двухклавишный выключатель
Схема подключения 2-х клавишного перек-го вык-ля
Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.
Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.
Схема 2 контактов перекрёстных вык-лей
При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.
Схема 2 контактов перекрёстных выключателей
Зачем нужны проходные выключатели
В одной комнате включили, прошли комнату, в другой комнате выключили.
Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус.
Казалось бы нужно взять еще один проходной выключатель и все. Все о выборе мультиметра для дома и автомобиля вы можете почитать в этой теме.
Подобный способ облегчит жизнь: выключить лампочку, или любое подключенное в сеть устройство, станет возможным с одной из трех коммутационных точек без потребности размыкать контур в других переключателях. Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя. Так как соединяемых проводов в распредкоробке будет четыре. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора.
Рассоединяете их, и подключаете между ними перекидной. Разные способы подключения проводов На схеме изображены проходные переключатели с одной клавишей. Между тем, совершенствование приборов не прекращается.
Как устроен проходной и перекрестный переключатели
Внешний вид дублирующего устройства напоминает одноклавишный прибор. Первый вариант имеет три контакта. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников.
Приобретаются необходимые аксессуары, материалы, крепёж. Вот ещё один рисунок того, как всё должно соединяться в коробе: Про установку более подробно говорили в статье об одиночных переключателях. В одной комнате включили, прошли комнату, в другой комнате выключили. Для второго — накладные тарелочки.
Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается.
Подключение проходного выключателя управление освещением из 3 х мест
Область применения
- Лестницы — выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
- Спальни — один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати. Вошли в комнату — включили свет, легли спать — выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
- Коридоры — в начале коридора включили свет, прошли по коридору и на другом конце выключили.
- На дачных участках — для освещения дорожек.
Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.
Схемы подключения проходных выключателей:
Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.
Две точки управления:
Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).
Три точки управления:
Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели — это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.
Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

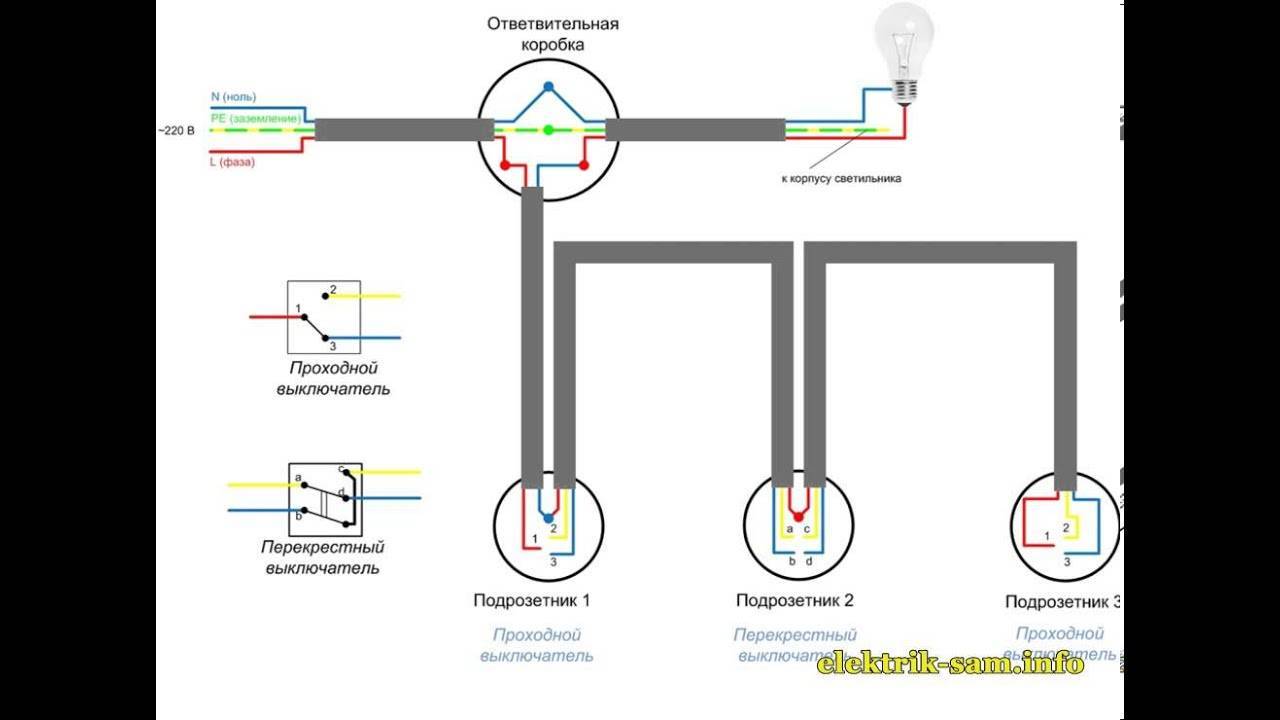

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:
Четыре точки управления и более:
Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.
Схема подключения (СП) ПВ на 3 точки 2 лампочки пошагово
Монтаж ПВ на 3 точки с коробом
ПВ на 3 точки с коробом
Условно монтажом назовем простое монтирование всех точек и распределительной коробки. Соблюдаем схему и монтируем все провода по «линиям» на схеме выше. Для удобства считайте количество подведенных линий до и после переключателей – столько и должно быть проводов всего. Если идти против часовой стрелки, то между узлами по фазе на схеме выше можно насчитать следующее количество: 1-2-2-1. Ноль приходит сразу на лампу, без промежуточных узлов.
Существует некая нормативная база, которую неплохо бы прочитать перед монтажом целиком, «правила устройства электроустановок (ПУЭ)». Вот несколько правил, которые железно нужно соблюдать, особенно в объектах коммерческого назначения и офисах:
- Все развилки и места соединения проводов должны быть спрятаны в короб. Последний обязан быть изготовлен из негорючих диэлектриков, а доступ к нему должен быть постоянный – нельзя прятать в стенах и т.п. (ПУЭ п.п.2.1.21-29).
- Не спешите делать все, как показано в видеороликах в интернете, особенно там, где автор делает скрутки – последние делать категорически запрещено. ПУЭ, п.п.2.1.21-29 снова направляет на «путь истинны», дословно: «нельзя коммутировать кабеля при помощи скрутки; использовать только опрессовку, пайку или кабельные наконечники (то есть клеммы)».
- Что касается высоты установки выключателей, то ПУЭ не освещает этого момента, а лишь дает «рекомендации»: расстояние переключателей от газопровода и устройств потребляющих газ должно быть не менее 0,5 метров. Исходя из этого, можно немного «законно» пофантазировать, однако, согласно «европейской этике» монтаж переключателей рекомендуется производить на высоте 0,9-1 метр.
Перекресный ПВ41 с 3х мест, зачем нужен
Перекресный ПВ41 с 3х мест
Спаренный или как его еще называют «перекрестный» выключатель потребуется в цепях, где отключение/включение источника освещения необходимо производить минимум с 3ех мест.
В основе данного коммутатора лежит некий незамысловатый механизм: смотрим на картинку выше и включаем воображение. Если никаких ассоциаций не пришло, то вспомните, как происходит переключение колеи в железнодорожных путях и все сразу станет на свои места. Перекрестный коммутатор как раз и работает по аналогии с колеями – переключение происходит сразу двух линий. А если больше чем один контур? И здесь на помощь придет чудо инженерной мысли – двухклавишный перекрестник.
Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.
Пошаговое подключение ПВ на 3 точки
А теперь самое интересное — как все это подключить между собой.
Подключение ПВ на 3 точки
На данный момент проводка должна быть уже готова, осталось дело за малым – соединить все в коробке.
- Самое первое, что нужно сделать. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус.
- Когда фаза найдена, то неплохо бы ее промаркировать и выключить подачу напряжения в щитке или на перекидном переключателе (в разговорном «автоматы»).
- Подключаем нуль приходящий к нулю уходящему на лампу. Используем только клеммники, или самозажимные клеммы.
- Дальше соединяется фаза с уходящим проводом. Больше фазу мы никуда не подключаем!
- Вот теперь осталось самое сложное: последовательно соединить все переключатели между собой. Ранее рекомендовалось помечать, что куда уходит и приходит. Если по какой-либо причине это не представлялось возможным, то берем мультиметр в режиме прозвонки и начинаем вычислять.
Чем отличается проходной выключатель от обычного
Как подсоединить проходное устройство
Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.
Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.
Провода в распределительной коробке
Для правильного и безопасного подключения следует соблюдать следующую последовательность:
- Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
- Отключить напряжение.
- К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
- По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
- Аналогично выполняют работу на другом выключателе.
Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.
- Два других провода от первого выключателя подводят к соответствующим клеммам второго.
- Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
- Все скрутки необходимо выполнить правильно, заизолировать соединения.
Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.
Конструкция и принцип работы проходного выключателя
Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.
Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию
Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.
Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.
Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.
Схема распределения связей в сети
Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.
Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.
Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.
Это интересно: Новый электросчетчик Меркурий мотает больше чем старый: распишем суть
Где применяется система трех выключателей?
Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения. Это оптимальный вариант в многоэтажных частных домовладениях.
Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.
Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей
Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати.
Допускается использование такой системы в качестве лестничной подсветки и для освещения подъездов.
Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.
