2 Структурные схемы контроллеров
Принципиальные схемы контроллеров PWM и MPPT для рассмотрения их обывательским взглядом – это слишком сложный момент, сопряжённый с тонким пониманием электроники. Поэтому логично рассмотреть лишь структурные схемы. Такой подход понятен широкому кругу лиц.
2.1 Вариант #1 – устройства PWM
Напряжение от солнечной панели по двум проводникам (плюсовой и минусовой) приходит на стабилизирующий элемент и разделительную резистивную цепочку. За счёт этого куска схемы получают выравнивание потенциалов входного напряжения и в какой-то степени организуют защиту входа контроллера от превышения границы напряжения входа.
Здесь следует подчеркнуть: каждая отдельно взятая модель аппарата имеет конкретную границу по напряжению входа (указано в документации).Так примерно выглядит структурная схема устройств, выполненных на базе PWM технологий. Для эксплуатации в составе небольших бытовых станций такой схемный подход обеспечивает вполне достаточную эффективность
Далее напряжение и ток ограничиваются до необходимой величины силовыми транзисторами. Эти компоненты схемы, в свою очередь, управляются чипом контроллера через микросхему драйвера. В результате на выходе пары силовых транзисторов устанавливается нормальное значение напряжения и тока для аккумулятора.
Также в схеме присутствует датчик температуры и драйвер, управляющий силовым транзистором, которым регулируется мощность нагрузки (защита от глубокой разрядки АКБ). Датчиком температуры контролируется состояние нагрева важных элементов контроллера PWM.
Обычно уровень температуры внутри корпуса или на радиаторах силовых транзисторов. Если температура выходит за границы установленной в настройках, прибор отключает все линии активного питания.
2.2 Вариант #2 – приборы MPPT
Сложность схемы в данном случае обусловлена её дополнением целым рядом элементов, которые выстраивают необходимый алгоритм контроля более тщательно, исходя из условий работы.
Уровни напряжения и тока отслеживаются и сравниваются схемами компараторов, а по результатам сравнения определяется максимум мощности по выходу.Схемное решение в структурном виде для контроллеров заряда, основанных на технологиях MPPT. Здесь уже отмечается более сложный алгоритм контроля и управления периферийными устройствами
Главное отличие этого вида контроллеров от приборов PWM в том, что они способны подстраивать энергетический солнечный модуль на максимум мощности независимо от погодных условий.
Схемой таких устройств реализуются несколько методов контроля:
- возмущения и наблюдения;
- возрастающей проводимости;
- токовой развёртки;
- постоянного напряжения.
А в конечном отрезке общего действия применяется ещё алгоритм сравнения всех этих методов.
Как сделать контроллер своими руками
При наличии знаний в области электроники и умения обращаться с паяльником, можно изготовить контроллер заряда из подручных материалов самостоятельно. Конечно, это будет простейший из видов контроллеров, так называемый тип «On/Off» контроллеров.
В приведенной внизу схеме с помощью электронных компонентов формируется сигнал, получаемый от солнечных панелей. Транзисторы, установленные в схеме, управляют работой последней, резисторы регулируют параметры переключения режимов работы, а микросхемы выполняют роль операционного усилителя и регулятора параметров.
Хотя из приведенной схемы видно, что изготовить подобный элемент системы несложно, к тому же всегда схему можно дополнить и доработать, но все же несмотря на очевидную простоту, использовать контроллеры, изготовленные подручными средствами самостоятельно не рекомендуется, дабы избежать неблагоприятных последствий, таких как вывод из строя аккумуляторных батарей.
Шаг 1: Расчет нагрузки
Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:
- Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
- Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
- Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).
Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.
Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.
Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.
Критерии выбора аккумулятора для солнечных батарей
Производители постоянно совершенствуют технологии для аккумуляторов солнечных батарей, а одинаковые цифровые показатели характеристик в действии могут проявить себя совершенно по-разному
Но следует обязательно обратить внимание на такие показатели:
- рабочий уровень емкости;
- ток заряда;
- ток разряда.
При подборе АКБ следует учитывать количество самих зеленых систем, от этого будет зависеть необходимая емкость батареи. Чаще всего встречаются батареи с напряжением 12 В, исходя из этого потребуется рассчитать, какое количество АКБ потребуется соединить последовательно.
Если рабочее напряжение солнечной батареи превышает напряжение одного аккумулятора, нужно подсчитать, сколько потребуется их соединить, как правило цифра получается кратна 12. Также стоит учитывать, что при последовательном соединении аккумуляторов меняется напряжение, а емкость остается прежней, при параллельно наоборот.
Как правильно подключить электрическую часть
В зависимости от вашей взаимосвязи с местной энергоснабжающей организацией, существует три основных способа подключения солнечной электростанции:
- Автономный, когда к вашему дому невозможно (или просто нет желания) протянуть линию электропередач. В этом случае во время светового дня, солнечные панели накапливают энергию в аккумуляторах, а в темное время суток наступает пик потребления. Обязательно использование качественных и дорогих аккумуляторных батарей, и надежного зарядного устройства. Поскольку энергоснабжение вашего объекта напрямую зависит от количества «солнце-часов», не лишним будет подстраховаться ветровой электростанцией. Начальное вложение средств достаточно велико, зато вы навсегда забудете о счетах за электроэнергию.
- Резервный, когда вы одновременно пользуетесь и местной энергосистемой, и собственной солнечной электростанцией. Какой источник считать основным, а какой резервным — зависит от емкости аккумуляторов и мощности ваших солнечных панелей. Оптимальный алгоритм использования — днем 100 % загрузка солнечных панелей, потребление из сети стремится к нулю. Ночью, когда тариф ниже, можно подпитываться от городской энергосистемы. При таком подключении вы не зависите от капризов погоды и аварий в местной электросети. Есть возможность проводить обслуживание солнечной электростанции без перерыва в энергоснабжении дома. Неплохой вариант для дачи или СНТ, где качество снабжения электроэнергией ниже плинтуса.
- Комбинированное (последовательное) подключение.
Такой способ предполагает не только два источника снабжения электричеством: собственная солнечная станция и местная энергосеть, но и возможность производить избыток электричества для продажи.В зависимости от местного законодательства, есть способы продажи избытков энергии снабжающим организациям. В этом случае устанавливается специальный счетчик энергии, и заключается соответствующий договор. При формировании избыточных мощностей, они перетекают в местную электросеть, возвращая вам затраты на электростанцию. Однако этот путь требует не только технического, но и грамотного юридического сопровождения.
Будет интересно Принцип работы термостата: устройство назначение, основные функции и виды
Монтаж солнечных панелей и вспомогательного электрооборудования
При этом ток короткого замыкания панели RZMP-130-T мощностью 145 Вт составляет всего 8,5 А. При объединении нескольких панелей с параллельным подключением сечение общего выходного кабеля должно подбираться исходя из максимального суммарного тока всех панелей по вышеописанной концепции (5 А на 1 мм2).
В продаже есть разнообразные кабели для подключения солнечных батарей. Их отличительная особенность в том, что внешняя изоляция кабеля подверглась специальной обработке и имеет повышенную стойкость к ультрафиолетовому излучению. Покупать такие кабели необязательно. Солнечные батареи можно подключить кабелем с обычной ПВХ-изоляцией, но проложить его в гофрированном рукаве, который предназначен для прокладки внешней проводки. Такой вариант обойдется на 30–40% дешевле.

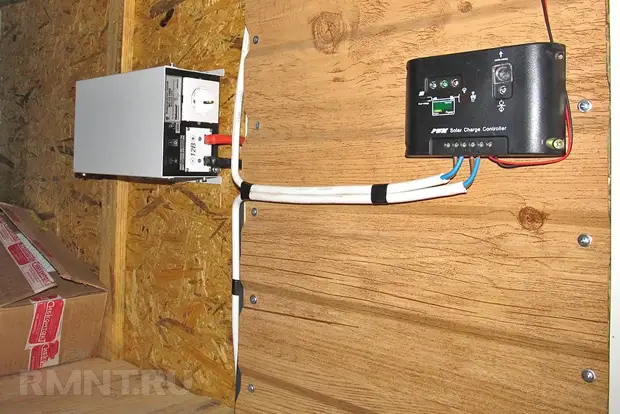

Контроллер заряда АКБ и инвертор необходимо разместить в сухом помещении с комнатной температурой, например, в кладовке или прихожей. Размещать это оборудование вне помещения нецелесообразно, так как электронные узлы аппаратуры не должны подвергаться значительным колебаниям температуры и влажности. Саму аккумуляторную батарею можно разместить вместе с электроникой.
Если вы решили использовать кислотные или щелочные аккумуляторы, то следует их разместить в хорошо проветриваемом нежилом помещении, так как при их эксплуатации выделяются вредные для здоровья испарения электролита. Кроме того, в помещении с аккумуляторами не должно быть источников искровой и огневой опасности, так как выделяющиеся кислород и водород в плохо проветриваемых помещениях могут образовать взрывоопасную смесь.
Солнечная панель может устанавливаться двумя способами:
- неподвижная установка предполагает стационарное размещение панелей на крыше дома или на кронштейне, закрепленном на стене или фундаменте. При этом панели должны быть направлены на юг, горизонтальный наклон панелей должен составлять угол, равный широте местности плюс 15°. Широту вашего местоположения можно определить, например, по показаниям GPS-навигатора или в сервисе Google Maps;
- подвижная установка панелей производится на траверсу, которая способна поворачиваться азимутально (в направлении движения солнца вдоль горизонта) и зенитально, наклоняя панели для того, чтобы солнечные лучи падали на них перпендикулярно. Такая система установки позволяет увеличить КПД используемых солнечных батарей, но требует дополнительных ощутимых финансовых затрат на конструкцию траверсы, приводные двигатели и систему для их управления.
Наличие инвертора необходимо:
- Для обеспечения круглосуточного бесперебойного питания в сети, использующей централизованную подачу энергии параллельно с аккумуляторами.
- В сетевых системах электроснабжения – совместная работа сетевого on-grid инвертора и центральной электросетью.
- Для систем, где основным или единственным источником электроэнергии выступают фотоэлектрические панели или ветряки.
- В гибридных и комбинированных системах электроснабжения, совместная работа ВИЭ с центральной сетью.
- На других объектах с автономным электропитанием, построенных по принципу off-grid систем.
- В мобильных комплексах на базе солнечных панелей, использующихся автомобилистами и любителями многодневных пеших турпоходов.

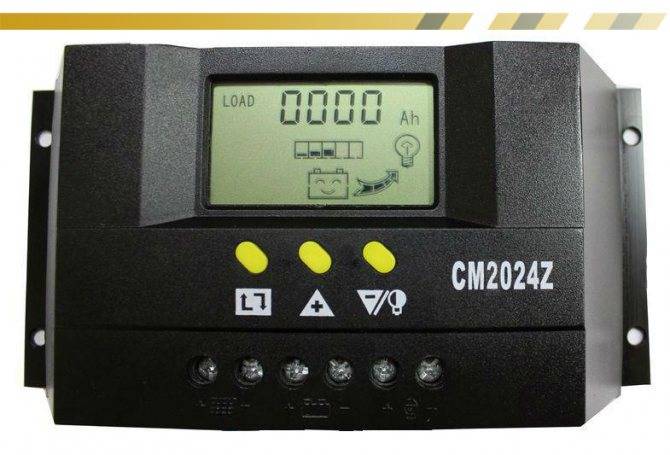

Подбор контроллера по напряжению и току солнечных батарей и акб
Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.
Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.
Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.
Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.
У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.
Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.
Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.
Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.
В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.
Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:
- 800Вт при напряжении АКБ электростанции 12В;
- 1600Вт при напряжении АКБ электростанции 24В;
- 2400Вт при напряжении АКБ электростанции 36В;
- 3200Вт при напряжении АКБ электростанции 48В.
Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 — 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.
Комментарии:
Роман
Шеремет
Роман, все зависит от поставленных задач. Не всегда готовые варианты удовлетворяют требованиям к оборудованию. Вот и паяют умельцы. А статья годная. Информация довольно свежая и полная
Серёжа
Настоящему радиолюбителю (не рукожопому) проще собрать и получить качественно работающее устройство чем покупать не понятно что из Китая, а потом допиливать напильником и менять конденсаторы, вот это действительно получится дороже
Дима
Роман. А вы видели внутри китайские контроллёры? Они сделаны с максимальной экономией компонентов. А свой собранный всегда можно усовершенствовать,вытянуть максимум возможной энергии.
Piligrim
А чего видео — то не доступно? Похерили за разглашение сверхсекретных технологий?
Оставить комментарий Отменить ответ
Выгодно ли покупать комплектом солнечные батареи для дачи
Подбираем аккумулятор для солнечной электростанции
Как выбрать солнечную панель — обзор важных параметров
Окупаются ли солнечные батареи для частного дома
Монтаж конструкции
Первостепенно надо определиться с местом установки – или прямо на крыше, или с использованием в качестве подставки каркаса из специальных ферм. Как крепить гибкую солнечную батарею на крышу? Её нужно закрепить болтами к профилям, что и место сэкономит и имеет эстетически привлекательный вид.
Если же решено установить панели на фермы, то необходимо:
- Приобрести фермы. Так как они продаются в виде уголков, их потребуется самостоятельно собрать.
- Соединить элементы каркаса болтами.
- Определится с местом установки панелей.
- Крепление солнечной батареи к ферме происходит посредством болтового соединения. Это следует выполнять тщательно, чтобы любые погодные условия не могли повлиять на прочность конструкции.
- Последний этап – это подсоединение всех участников в сеть: батареи, аккумулятора, контроллера и инвертора.
6 Как грамотно выбрать контроллер заряда аккумулятора?
Для того, чтобы выбрать нужный контроллер, необходимо определиться с функцией, которую будет нести данное устройство и с масштабом всей установки. Если предполагается сборка небольшой солнечной системы, которая будет контролировать бытовые приборы с мощностью не более двух киловатт, то достаточно установки PWM контроллера. Если же речь идет о более мощной системе, которая будет контролировать сетевое электричество и работать в автономном режиме, тогда необходима установка MTTP контроллера. Все зависит от напряжения которое поступает на контроллер аккумулирующего устройства. PWM-контроллера способны выдержать показатели до 5 кВт, в свою очередь MTTP-модули выдерживают до 50 кВт.
6.1 Подбор по мощности массива солнечных батарей
Основной параметр контроллера солнечного заряда это рабочее напряжение и максимальная сила тока, с которой может работать контроллер заряда
Очень важно знать такие параметры солнечных батарей, как:
Номинальное напряжение – рабочее напряжение контура солнечных батарей, замкнутого на нагрузку, т.е. на контроллер;
Напряжение открытого контура – максимальное достигаемое напряжение контура солнечных батарей, не подключенного к нагрузке. Также же это напряжение называется напряжением холостого хода. При подключении к контроллеру солнечных батарей, контроллер должен выдерживать данное напряжение.
Максимальная сила входного тока от солнечных батарей, сила тока контура солнечных батарей в режиме короткого замыкания. Этот параметр достаточно редко указывается в характеристиках контроллера. Для этого необходимо узнать номинал предохранителя в контроллере и посчитать величину тока короткого замыкания солнечных модулей в контуре. Для солнечных батарей ток короткого замыкания обычно всегда указан. Ток короткого замыкания всегда выше максимального рабочего тока.
Номинальный рабочий ток. Ток подключенного контура солнечных батарей, который вырабатывается солнечными батареями при нормальных условиях эксплуатации. Данный ток обычно ниже указанного тока в характеристиках для контроллера, так как производители, как всегда, указывают максимальную силу тока контроллера.
Номинальная мощность подключаемых солнечных батарей. Данная мощность представляет произведение рабочего напряжения на рабочий ток солнечных батарей. Мощность солнечных батарей, подключенных к контроллеру должна быть равна указанной или меньше, но никак не больше. При превышении мощности, контроллер при отсутствии предохранителей может сгореть. Хотя большинство контроллеров, естественно, имеют предохранители, рассчитанные на перегрузку в 10-20% в течение 5-10 минут.
6.2 Покупка контроллера заряда АКБ – на что обратить внимание
Выбирая контроллер, следует обратить внимание на ряд технических параметров, которые позволят получить оптимальную по мощности систему электроснабжения. Прежде всего, следует знать о технологических различиях контроллеров, которые реализованы в основных видах этих устройств, существующих на сегодняшний день. Источники
Источники
- https://sovet-ingenera.com/eco-energy/sun/kontroller-zaryada-solnechnoj-batarei.html
- https://usilitelstabo.ru/kontroller-zaryada-solnechnoy-batarei.html
- https://kachestvolife.club/ekologiya/solnechnaya-energiya/principy-i-shema-raboty-kontrollera-zaryada-dlya-solnechnoy-batarei-vinur
- https://strop-snab.ru/novosti/kontroller-zaryada-akkumulyatora.html
- https://alter220.ru/solnce/mppt-kontroller.html
- https://alter220.ru/solnce/kak-sdelat-kontroller-zaryada-akkumulyatora-svoimi-rukami.html
- https://favoritedishes.ru/kak-sdelat-kontroller-zaryada-akkumulyatora/
- https://pro-lampy.ru/raznoe/kakoy-kontroller-vybrat-dlya-solnechnyh-batarey.html
Как выбрать место для монтажа солнечных батарей
Вы, наверняка, видели дома с блестящими панелями на крыше. Казалось бы, что место очевидно, но все же в его выборе есть свои правила. Для максимальной продуктивности батареи устанавливаются в наиболее освещенном месте во всем дворе. И это не обязательно крыша. Для этого подойдет земельный участок, на который помещаются специальные опоры. Если это Ваш вариант, позаботьтесь, чтобы на панели не падала тень от соседних зданий, деревьев и больших предметов. Интересно, что поликристаллические модели еще могут справляться с затемнением, а вот монокристаллические практически приостанавливают свою работу, если на них падает тень. Возможно, пока за Вашим забором нет соседей, но в будущем они обязательно появятся. Этот момент нужно обязательно предусмотреть.
Если все же Вам по душе размещение солнечных панелей на крыше или стенах дома, нужно выдерживать определенное расстояние между ними. Ряды не должны затенять друг друга, если их достаточно много. Расстояние между рядами должно быть не менее 1,7 высоты ряда.
В контексте монтажа источников альтернативной энергии стоит затронуть такой показатель, как инсоляция. Она обозначает, сколько солнечной радиации выпадает в Вашем регионе. Чем выше этот показатель, тем больше энергии смогут выработать модули. Если Вы живете на севере, то возможно, понадобится больше панелей для достижения той же выходной мощности, нежели на юге страны. Ниже мы наводим карту инсоляции Украины, чтобы Вы могли понимать, насколько рационально устанавливать батареи в Вашем регионе.
Примерные цены на монтаж у специалистов
Указать точную стоимость сложно, так как она сильно отличается в разных регионах. Для начала надо разобрать, от чего зависит цена:
- Место установки. Чем сложнее кровля, тем больше подготовительных работ потребуется и тем больше попросят за работу.
- Сложность несущей конструкции. Каркас может быть простым, а может потребовать усиления кровли или использования дополнительных элементов.
- Дополнительные работы. Если делается система под ключ, то стоить это будет дороже. Чтобы удешевить, многие выполняют часть работ своими руками.
Специалисты сдают уже работающую систему, что очень удобно.
Если разбираться со средней ценой, то установить солнечные батареи возьмутся примерно за 5000 за каждый элемент с подключением. Это минимальная цена, в больших городах она может быть намного выше.
Принцип работы солнечных батарей
Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.
Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения. Стоит отметить, что принцип работы солнечных батарей для дома достаточно сложный. Далее рассмотрим подробнее, как работают солнечные батареи для дома подробно.
Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.
При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.
Технические характеристики
Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:
- Непосредственно фотоэлементы / солнечная панель;
- Инвертор, преобразовывающий постоянный ток в переменный;
- Контроллер уровня заряда аккумулятора.
Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.
Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.
(Tesla Powerwall – аккумулятор для солнечных панелей на 7 КВт – и домашняя зарядка для электромобилей)
Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.
Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.
Режим Разряд
Если при старте программы напряжение на АБ ниже Umax, включается дозаряд АБ с током Is. После достижения напряжения Umax начинается разряд АБ с током Ii. Ведется подсчет емкости АБ.
Когда напряжение на АБ достигнет Umin разряд прекращается, на индикатор выводится индикация разряд выкл и емкость на АБ-???.?AH Vm 11.0 – минимальное напряжение на АБ.
Если истекло время дозаряда или разряда (для дозаряда и заряда устанавливается время H) – остановка программы, индикация ERROR.
Если ток заряда или разряда превысил установленные на 0.2 – остановка программы, индикация ERROR в верхней строке. В нижней строке ток, при котором произошло отключение.
