Типы силовых розеток и методы их установки

Подключение

Схемы подключения проводов витой пары

После отсоединения клеммника от розетки можно начинать подключение проводов.

Работы выполняют в следующем порядке:

Пропустить интернет-провод через тыльную сторону клеммника. Прочистить пару витых проводов ножом и оголить жилы

При зачистке проводов важно не перестараться и не повредить жилы. Зачищенные жилы расправить

Подключить жилы. Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов

Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Чтобы сетевая розетка была подключена правильно, нужно разобраться с цветами проводов. Каждая пара проводов имеет свое сочетание цветов (белый-синий-синий, белый-оранжевый-оранжевый и т. д.). Цветовая маркировка позволяет использовать по 4 пары проводов. Схема должна повторять пути проводящих каналов к розетке. Рекомендуется заранее посоветоваться с продавцом устройства относительно желательной схемы.

Особенности распиновки RJ-45

Применяется две разновидности распиновки — прямая и перекрестная. Прямая распиновка используется, когда розетка RJ-45 объединяет конечных потребителей (компьютер, телевизор, коммутатор) с роутерером. Перекрестная распиновка необходима для соединения устройств с аналогичной функциональностью (PC-PC, router/router и т. п.) между собой.

В прямой схеме цвета совпадают с другими цветами в следующем порядке: бело-оранжевый, оранжевый, бело-зеленый, бело-синий, зеленый, бело-коричневый, коричневый. Перекрестная схема отличается только тем, что между зеленым и оранжевым происходит обмен местами.

Порядок выполнения работ:

  1. Отрезаем излишки кабеля, оставив 100 – 150 миллиметров. Этого запаса хватит на случай, если в будущем понадобятся изменения в проводке.
  2. Освобождаем 4 пары проводов от оплетки и экранирующей фольги.
  3. Распрямляем провода и укладываем их в ниши в соответствии со схемой распиновки.
  4. Закрепляем провод в зажиме клеммника.
  5. Завинчиваем болты с помощью отвертки. В то же время прижимаем другие провода, чтобы они не сдвинулись со своих посадочных мест.
  6. Утапливаем отверткой прижимные коннекторы на клеммнике. Фиксируем каждую жилу в группе клемм. Провода должны находиться примерно на одном расстоянии от основания клеммника.

Проверка сигналов

Необходимо проверить наличие сигналов, идущих через кабельные жилы, их правильность. Проверка выполняется при помощи стандартного тестера.

Необходим патч-корд (провод, с обеих сторон которого есть коннекторы RJ-45) и вторая розетка (тестовая). Патч-корд можно приобрести в магазине или изготовить его своими руками (прямая схема распиновки). Длина обычного патч-корда составляет от 30 сантиметров до 5 метров.

Второй конец проложенного провода направляем в тестовую розетку. Настраиваем тестер на звуковые сигналы и сравниваем каналы разъемов патч-корда и розетки для компьютера. Звуковой сигнал указывает о наличии соединения.

Не все тестовые устройства оснащены режимом звукового сигнала. Если такой функции нет, проверить сигналы можно, переведя прибор в режим сопротивления. В этом случае данные отображаются на панели тестера.

Проверить сигналы можно и специализированным кабельным тестером. В этом случае понадобится еще один патч-корд, функционирующий по прямой схеме. Для проверки вставляем по одному концу каждого патч-корда в розетки (только что установленную и тестовую). Оставшиеся два конца направляем в кабельный тестер. О присутствии или отсутствии сигнала можно судить по звуковому сигналу, издаваемому тестером.

Обратите внимание! Некоторые модели тестеров не только проверяют сигнал, но и сообщают данные, касающиеся категории провода. Эта информация важна, если нужно сертифицировать помещение

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают

Когда провода соединены, клеммник возвращают в розетку, в стопорное кольцо надежно закручивают.

Силовые розетки: подключение, разновидности, характеристики

Технические характеристики

Силовая розетка представляет собой электрический разъем, состоящий из 2 типов контактов (разъединяемых и соединяемых), куда непосредственно от источника поступает электрическая энергия. После этого ток идёт к пользователю за счёт использования силовой вилки. К слову, очень мало компаний занимаются производством силовых розеток и вилок.

Ещё одно немаловажное свойство – и простота монтажа. Это означает, что с справится даже новичок

Это вполне реально благодаря тому, что внутри расположенные контакты повторяют стандартную схему подключения. Более того, промаркированные провода в разные цвета облегчают подсоединение – для каждого подключения подходит свой определенный кабель.

Классификация

В целом розетки можно поделить на 2 большие группы:

  1. Однофазные – в них есть по одному кабелю для заземления, рабочего ноля и фазы. Граничный токовый предел для такой розетки составляет 250 В.
  2. Трёхфазные – силовые розетки имеют 3 контакта (по одному на каждую фазу) и один на ноль. Более того, есть контакт для заземления, но не всегда. Максимальный токовый предел составляет 380 В.

Да, в основному силовые разъемы отличаются по напряжению, так как могут быть рассчитаны на 220 и 380 В. Что же касательно силы тока, то на рынке электротоваров есть не только розетки на 16, но и на 32 А. Если нужно, можно выбрать и большую величину, многое зависит от эксплуатационных условий. Для бытовых целей хватит и 16 А, а вот для автоматизированного производства лучше выбирать более мощные устройства. Современные компании-изготовители для промышленных и бытовых сетей предлагают такие разъемы:

  • На 3 контакта — ноль, земля и фаза.
  • На 4 контакта — 3 фазы и 1 ноль.
  • На 5 контактов — ноль, земля и 3 фазы.

Основное преимущество переносных моделей – мобильность. А вот стационарные модели обычно устанавливают над плинтусом. На них есть поворотная шайба, которая на 100% гарантирует безопасность при эксплуатационном процессе. По типу установки они могут быть:

  • Со скрытым монтажом – розетку закрепляют в подрозетник, а провода прокладывают в штробу. Силовые разъемы скрытого типа чаще всего используют в частном домостроительстве.
  • С открытым монтажом – для закрепления применяют накладной короб. Такой вариант подойдёт для деревянных построек, помещений с высокой влажностью и даже для улицы, т.е. в местах, где проводка открытая.

При классификации розеток по уровню защищённости отметим, что самый популярный класс IР44. Первая цифра означает степень защиты от пыли, вторая от влаги.

Ещё одна крайне важная особенность, которую не стоит оставлять без внимания – эксплуатационный срок, который определяется числом циклов включения-отключения. Надёжные устройства проходят минимум 100 000 раз.

Особенности подключения

На самом деле монтаж силовых розеток мало чем отличается от подключения классических разъемов. Но все же есть определенные нюансы:

Электрическое питающее напряжение поступает в розетку «м», а передается на нагрузку с силовой вилки «п», поэтому очень важно соблюсти именно такую последовательность.
В процессе подключения обязательно проследите, чтобы провод, вводимый вилку или розетку, обязательно был хорошо заизолирован. Это означает, что до соединения при снятии изоляции следует освободить жилы ровно настолько, чтобы их длины хватало на подключение к клеммам.
При сильнейшем механическом рывке есть вероятность выдрать кабель, а потому при подключении, помимо проводного зажима на клеммах стоит закрепить его посредством особого хомута.. С учётом таких особенностей произвести грамотное подключение силового разъема не так уж сложно

Именно поэтому с этой задачей сможет справиться даже тот человек, у которого минимальные навыки в области электротехники

С учётом таких особенностей произвести грамотное подключение силового разъема не так уж сложно. Именно поэтому с этой задачей сможет справиться даже тот человек, у которого минимальные навыки в области электротехники.

Особенности подключения розетки для электроплиты: основные рекомендации.

Следует учитывать, что электроплита – бытовая техника, которая потребляет достаточно большое количество электроэнергии. Поэтому, при ее подключении, необходимо не только правильно подбирать элементы питания и другие комплектующие материалы, но и обязательно ознакомиться с действующими инструкциями и нормативными документами по подключению к сети электроприборов.

Краткий алгоритм действий, которым следует руководствоваться при подключении розетки:

  1. Изучите ПТЭЭП и устройство электроустановок (ПУЭ-7).
  2. Ознакомьтесь с инструкцией по подключению техники, которая идет в комплекте к каждой модели, независимо от фирмы-производителя (Bosh, Gorenje, Zanussi, Ariston, др.).

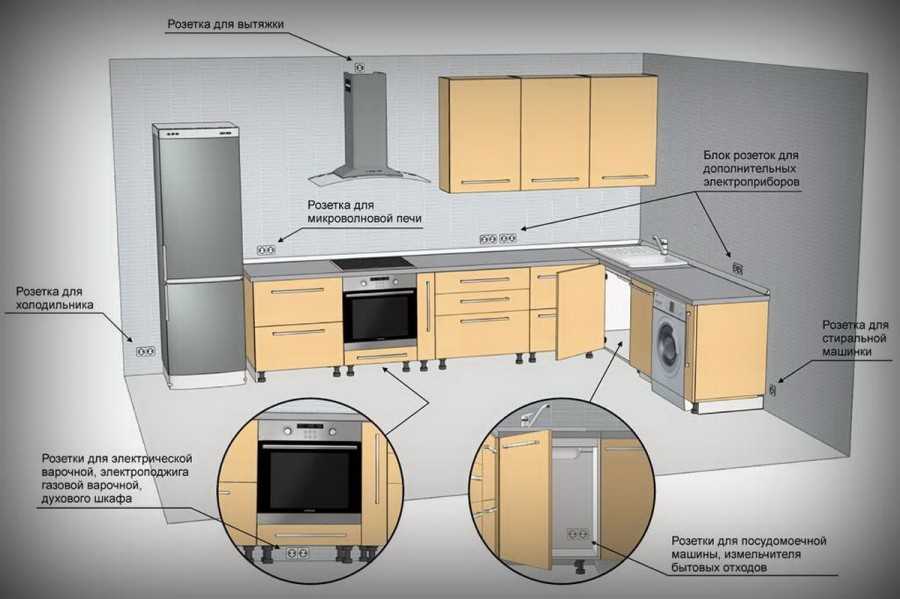

  3. Определите будущее ее месторасположение: от этого зависит, где будет проходить кабель и располагаться розетка. Для этого изобразите схематически план рабочей зоны кухни и отметьте, где будет расположена мойка, плита, газовый счетчик, холодильник, водопроводные трубы и канализация, др.
  4. Выберете кабель питания, розетку, автоматический выключатель и УЗО. Заранее просчитайте длину кабеля – от электросчетчика до места, где будет размещена розетка для электроплиты.
  5. Подготовьте штробу под розетку и кабель.
  6. Проложите провод.
  7. Выполните монтаж электророзетки.
  8. Подключите технику к сети.
  9. Проверьте правильность монтажа.

Может Вас заинтересует статья Установка розеток и советы по монтажу

Пошаговая инструкция подключения розетки: правила выбора электроматериалов, способы монтажа электро розеток и особенности подключения заземления.

Перед тем, как приступить к монтажным работам, необходимо выбрать и купить материалы для осуществления подключения, — провод, розетку, УЗО, автомат.

Подготовка щитовой


Вводной автомат на 32 ампера

Грамотно спроектированный и собранный щиток позволит правильно распределить энергию между потребителями и полностью исключить риск возникновения короткого замыкания. При наличии даже начальных знаний о природе электричества сделать его можно самостоятельно.

Для начала следует подсчитать количество бытовых приборов и их суммарную мощность. Исходя их этого выбирается вводной автомат, рассчитанный на 32 А или 40 А. Затем составляется чертеж, в котором прорисовывается проводка и гнезда. Силовая линия для плиты делается отдельно.

В многоэтажных домах возможна установка щитков только открытого типа. Расположить их лучше в местах, которые недоступны для детей и домашних животных. Внутри коробки размещаются входной и промежуточные пакетники, монтажные шины, УЗО, фазный, защитный и нулевой проводники.

Следует отдавать приоритет ящикам, изготовленным из огнеупорного пластика, устойчивого к высокой температуре. Это предотвратит поражение током при освобождении одного из проводов и касании им корпуса. Крепление к стене должно быть максимально жестким, исключающим случайное срывание коробки.

Техника безопасности

Не зависимо от того, какой вид используется, важно помнить, что все работы по подключению разъёма к электрическим сетям эксплуатируемого объекта, и монтаж изделия, должен проводиться только квалифицированным персоналом. Специалист работает в составе бригады, по наряду на выполнение работ, после проведения инструктажа по технике безопасности и имеющего все необходимые инструменты и спецодежду для проведения подобных работ

В случае, если работы проводятся неквалифицированным персоналом, не имеющим допусков на проведение монтажных работ и без соблюдения всех вышеперечисленных условий – ответственность в случае поражения электричеством ложится непосредственно на лицу проводившее работы без получения соответствующего разрешения.

Берегите свою жизнь не проводите подобных работ самостоятельно, это обеспечит вашу безопасность не только на этапе монтажа, но и на этапе эксплуатации объекта. Ведь работы, производимые специалистами, гарантированно не выйдут из строя с течением времени.

Розетки для подключения электроплит

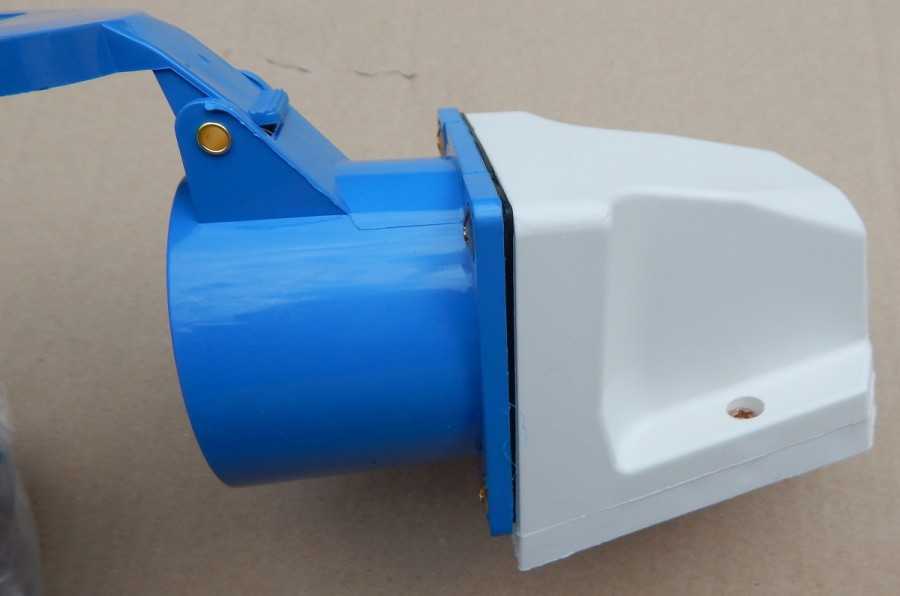

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

Розетки различают по способу монтажа:

  • Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
  • Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

  • влагозащищенные;
  • пылезащищенные;
  • со встроенной автоматической защитой от перегрузок.

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

По количеству контактов силовые розетки бывают:

  • трехконтактные для однофазных сетей;
  • четырехконтактные для трехфазных сетей;
  • пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

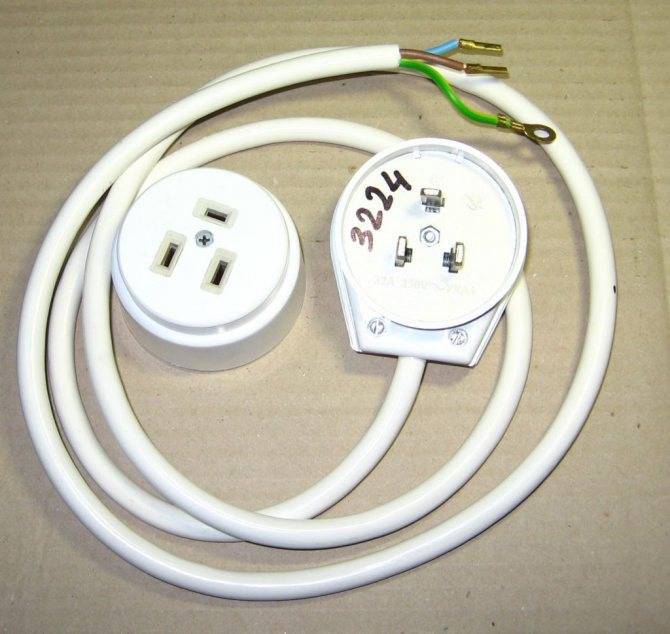

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

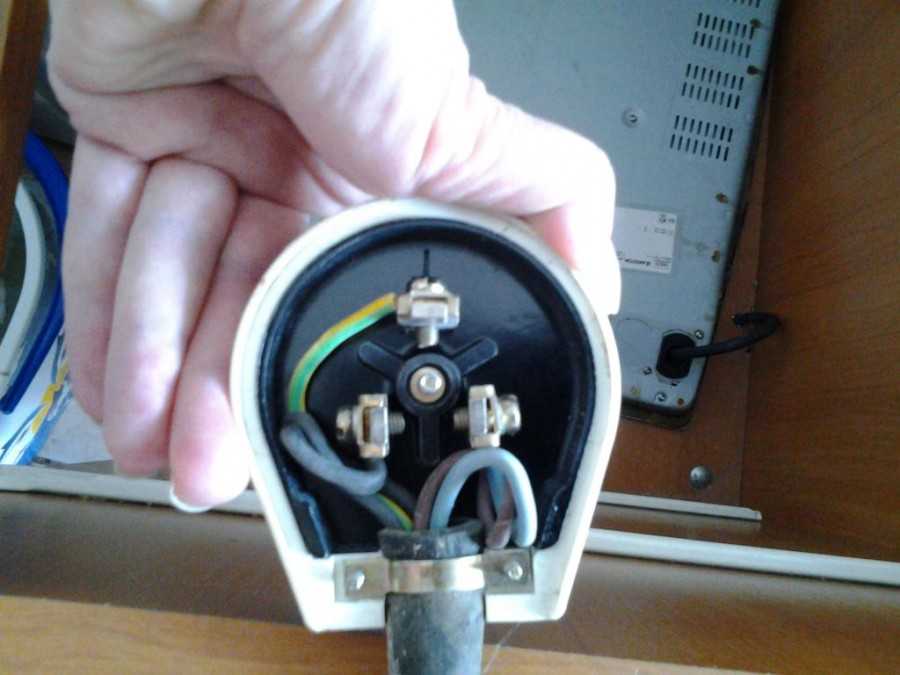

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

Способ установки

Розетки могут монтироваться в открытом виде или скрытом. В первом случае накладная коробка будет ставиться непосредственно на стену. Такой вариант подходит при наличии электропроводки открытого типа, что часто встречается в деревянных или влажных помещениях. Возможен монтаж и на улице.

Устройства скрытого типа предполагают необходимость предварительного обустройства ячейки внутри стены, куда будет закреплена конструкция. Место для подрозетника бурится дрелью с коронкой. Все провода располагаются в канале, который обустраивается штробированием стен. Чаще всего в жилых домах и квартирах мы сталкиваемся именно с этим решением.

Требования к установке и подключению штепсельных розеток

При установке розеток, оснащенных 4-я контактами (трехфазных), следует выполнять следующие условия, это:

  • В производственных помещениях – розетки устанавливаются на высоте 0,8 – 1,0 метр от уровня пола, а при верхней прокладке питающей линии – до 1,5 метров;
  • В административных, жилых и прочих помещениях – устройства устанавливаются на высоте, удобной для эксплуатации, но не выше 1,0 метра от уровня пола. Допускается выполнение монтажа на специально изготовленных конструкциях, выполненных из негорючих материалов;
  • В помещениях, где возможно пребывание детей – розетки монтируются на высоте 1,8 метра от уровня пола.  статью: → «Высота установки розетки и выключателя».

Минимальные сечения, для токоведущей жилы, в зависимости от используемого материала, должны соответствовать следующим значениям:

Материал, из которого изготовлена токопроводная жилаМинимальное сечение, мм2
Медь1,5
Алюминий2,5

Разводка линий подключения штепсельных соединений, как, в прочем и иных потребителей, должна выполняться сменяемой (требования ПУЭ). Для этого используются каналы в строительных конструкциях, трубы и специальные сооружения (электротехнические короба).

  • При прокладке кабельных линий (проводов) в стенах, выполненных из негорючих материалов, разрешается выполнять не сменяемую проводку, когда провода укладываются в штробы с последующей заделкой штукатурным слоем или в подготовке пола и заливного потолка.
  • При прокладке четырехпроводных сетей, сечение нулевого провода должно соответствовать сечению фазного провода, при сечении до 16,0 мм2, при медной жиле и до 25,0 мм2 – при использовании алюминиевой.

Подключение розеток (общая схема)

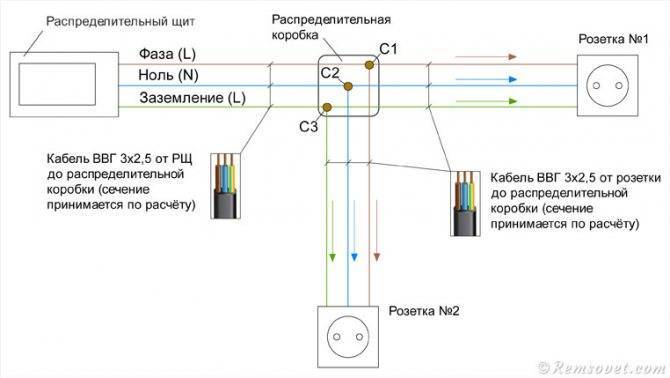

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Фото соединения кабелей в распределительной коробке

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

Монтаж розетки для электроплиты

Силовые блоки розеток, которые ставятся для питания требовательного к мощности оборудования, должны выбираться с учетом высоких параметров электробезопасности.

Стандартные розетки ориентируются на ток в 10 или 16А. При подключении более мощного тока произойдет разогрев контактов. Чтобы этого не произошло, необходимо использовать устройства на 32А с кратковременной нагрузкой 40А для мощности потребления менее 7 кВт и 63А, если потребляемая мощность превышает 7 кВт.

Наилучшим решением при подключении электроплиты и других мощных агрегатов будет трехфазное питание. Если вы берете силовые розетки на 3 фазы, то в них будет до 5 контактов.

  • Розетки в квартире: правила размещения, монтаж, подключение и советы по выбору лучших моделей (85 фото)

  • ТВ розетка — советы по выбору, схемы подключения и идеи по размещению (105 фото)
  • Телефонная розетка: разновидности, способы подключения и инструкция по ремонту своими руками. 80 фото современных розеток для телефона

Разбираясь с тем, как установить силовую розетку для плиты, следует остановить выбор на накладной конструкции с использованием медного многожильного кабеля с сечением каждой жилы 3х4 мм. Подключение на разъем и вилку производится по установленной схеме. Кабель должен проходить через защитное автоматическое устройство в 40А.

Если вы столкнулись с отсутствием контура заземления, то кабель нужно «подвесить» на специальную конструкцию из металла в электрощите. А вот соединение на металлический корпус щита или заземление на нулевой провод не допускается. Контакты должны быть зачищены и защищены от окисления.

С силовыми разъемами мы сталкиваемся постоянно. Их монтаж требует знаний в области электротехники. Особенно это касается установки розеток под мощное электрооборудование. Именно поэтому рекомендуется делегировать эти функции специалистам.

Аксессуары

Силовые розетки и вилки будут удобнее в применении, если использовать всевозможные дополнительные устройства.

Разветвители и удлинители

В некоторых ситуациях понадобится удлинитель или небольшой по размеру разветвитель. В отличие от удлинителя, компактный разветвитель лишен шнура. К удлинителю присоединяется одноместная или многоместная розетка, а также защитные приспособления и выключатель.

Компактные тройники чаще всего не отличаются конструктивной сложностью. Если такое устройство используется для подключения потребителей с разными стандартами, можно увидеть целые блоки с розетками под каждый технический запрос. Блок силовых розеток чаще всего предлагается в мультистандартном исполнении. Однако следует заметить, что такие разъемы редко снабжаются выключателями и предохранителями. В отличие от компактных тройников, удлинители обычно оснащаются выключателем, предохранителем, сетевым фильтром, а в некоторых случаях и УЗО.

Обратите внимание! Нередко встречаются компактные тройники ненадлежащего качества. Порой такие устройства отличаются ненадежными контактами, попросту не удерживая вилку в гнезде

В наиболее вопиющих случаях отсутствует необходимая защита от прикосновения к токопроводящим элементам.

Во времена СССР считалось, что к одной розетке не допускается одновременное подключение более трех электрических приборов. Однако ныне разработаны разъемы, которые могут работать с более значительными токами, так как широкое распространение получили компьютеры, в домах появилось много сложной и мощной бытовой техники.

Защита от детей

Для защиты детей от удара током используются специальные пробки. Такую пробку вытянуть из розетки самостоятельно будет не под силу. Принцип функционирования пробок может отличаться: в некоторых случаях понадобится вилка, тогда как в других для деактивации защиты нужно открыть механический замок.

Переходники и адаптеры

Во многих случаях избежать необходимости в переходнике поможет блок силовых розеток. Однако нередко не обойтись и без переходников, а также адаптеров. Не так уж часто после покупки электрического прибора обнаруживается, что в помещении отсутствуют розетки соответствующего стандарта. В такой ситуации выручит переходник.


Силовая розетка с переходником

Также переходник может пригодиться во время путешествия в страну, в которой используются другие электротехнические стандарты. Без переходного устройства не получится воспользоваться ни электрической бритвой, ни ноутбуком, ни зарядкой для мобильного телефона.

Не рекомендуется покупать дешевые переходники китайского производства. В данном случае экономия обернется риском для собственного здоровья и может повлечь поломку электроприбора

Также, пребывая за рубежом, следует обращать внимание на стандарты напряжения и частоты. Если в таком устройстве не предусмотрена защита от другого уровня напряжения или частоты, прибор может выйти из строя

Выпускаются также переходные устройства, благодаря которым возможно подключение техники к патронам для лампочек накаливания. Такие приспособления особенно часто использовались в 30-60 годы прошлого века, когда в домах ощущался недостаток стационарных розеток. В настоящий момент подобные устройства запрещены в большинстве стран мира, поскольку их эксплуатация довольно небезопасна. Однако в России такие переходники все еще имеются в продаже.

Точки питания с дополнительными возможностями

Розетка с УЗО

Розетки устанавливают везде – в отдельных туалетах на улице, гаражах, производствах, офисных и жилых помещениях. Поэтому производители постоянно стараются совершенствовать устройства, вносить изменения в конструкцию и дополнять интересными деталями.

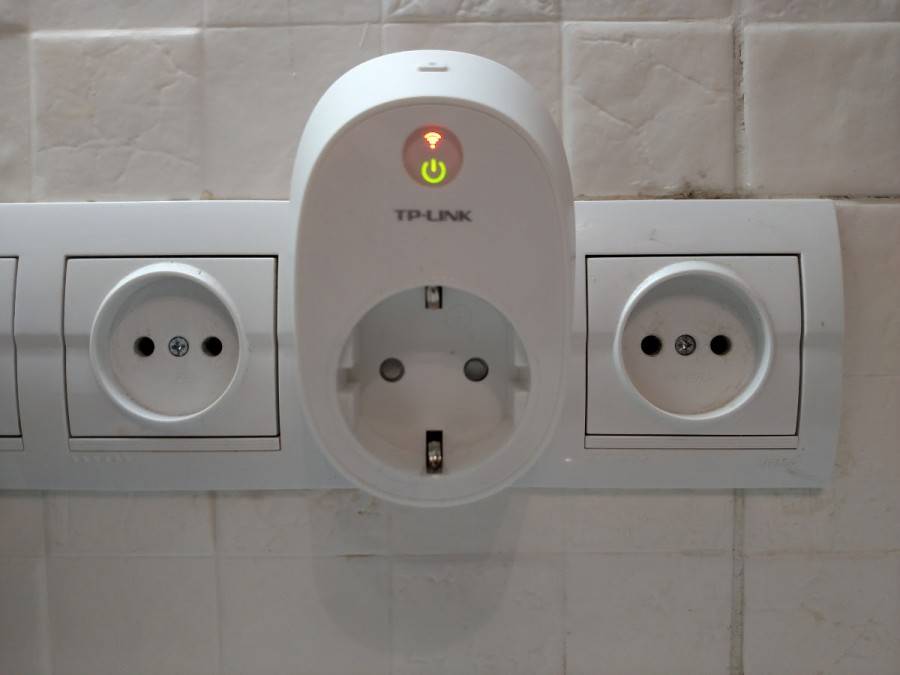

С функциями контроля электропитания

При ремонте капитального уровня или прокладке новой электрической проводки руководствуются современными требованиями безопасности – подключение автоматов защиты, закрепление УЗО на соответствующих участках, стабилизаторов и трансформаторов.

Но в большинстве помещений проводка была установлена больше 30-40 лет назад. Поэтому отсутствует защита от перепадов напряжения, скачков энергии – стоят только пробки советского образца. Однако для приборов с электронным наполнением подключение к сети через подобные точки питания чревато быстрой поломкой – любой сбой вызовет перегорание плате, электрических элементов. Электромонтеры рекомендуют установку современных розеток со встроенным контролем напряжения или УЗО.

С повышенным удобством эксплуатации

Отдельные модели оснащены дополнительными возможностями, которые способны решить целый ряд проблем. Таймер – позволяет установить время отключения прибора от сети, достаточно выставить на розетке необходимое время. Есть механические и электронные варианты.

Удлинитель – обычная розетка с проводом, который скрывают в стене. Подрозетник требуется вырезать большего размера, но такой удлинитель не потеряется, и не будет занимать место при хранении.

С защитой от детей

Подобная защита устанавливается в двух вариантах – пластиковые шторки задвижного и поворотного типов. Первый открывается при одновременном давлении вилкой прибора. Во втором варианте необходимо поддеть верхнюю защитную рамку и повернуть, после чего появляются входные отверстия.

Конструктивные особенности

Модели последних лет имеют особые элементы конструкции, сильно отличающие их от первоначальных механизмов. Принцип работы – соединение с электрической сетью – остается прежним. Дополнительные моменты – система «умный дом», управление с телефона (например, включение и отключение камина) – знакомы немногим. Для стандартных помещений подобные особенности не важны, но если планируется установка новейших систем, другие розетки не подойдут.
