Устройство и принцип действия силовых трансформаторов

Основная классификация силовых трансформаторов

Существует несколько критериев, по которым проводится классификация силовых трансформаторов. Наиболее распространенный вариант – разделение на условные категории в зависимости от мощности и напряжения.

Различают следующие типы силовых трансформаторов:

  • 1-я группа (изделия с мощностью до 100 кВА);
  • 2-я группа (диапазон мощности от 160 до 630 кВА);
  • 3-я группа (от 1000 до 6300 кВА);
  • 4-я группа (показатель мощности выше 10000 кВА);
  • 5-я группа (все трансформаторы с мощностью выше 40000 кВА);
  • 6-я группа (мощность от 100000 кВА).

Если брать в качестве определяющих критериев другие показатели и характеристики, то можно выделить следующие виды силовых трансформаторов:

  • количество фаз – одна или три. Трехфазный силовой трансформатор является наиболее распространенным электротехническим устройством, которое используется на подстанциях;
  • число обмоток – трех- или двухобмоточные;
  • по своему назначению трансформаторы могут быть повышающими или понижающими;
  • если брать за критерий место установки, то различают внешние и внутренние устройства;
  • по типу охлаждения устройства делятся на две категории – силовые сухие трансформаторы (с воздушным охлаждением) и силовые масляные трансформаторы.

Вне зависимости от типа, мощностных характеристик или габаритных размеров принцип действия силового трансформатора базируется на основе явления электромагнитной индукции.

При подаче на устройство тока с определенными характеристиками он проходит через замкнутый магнитопровод и попадает на первичную и вторичную обмотку.

В зависимости от числа витков в обмотках определяется коэффициент напряжений. Если в первичной обмотке число витков меньше – то это повышающий трансформатор, если наоборот, то речь идет о понижающем трансформаторе.

Параметры силового трансформатора

  • Номинальная мощность. Для трансформатора с двумя обмотками параметр равен мощности каждой из них. Для трехобмоточного варианта с разной мощностью обмоток параметр равен большему из показателей;
  • Номинальное напряжение обмоток – характерный параметр для холостой работы;
  • Номинальный ток – показатель, при котором разрешается длительная эксплуатация устройства;
  • Напряжение короткого замыкания — характеристика полного сопротивления обмоток.
  • Потери короткого замыкания;
  • Ток холостого хода – потери материала магнитопровода (реактивные и активные);
  • Потери тока холостого хода;
  • Коэффициент трансформации.

Немного об этапах развития

При производстве трансформаторов используют свойства материалов: металлические, магнитные, неметаллические. Для производства современного оборудования применили свои знания и открытия многие исследователи прошлых лет. А. Г. Столетов выявил петлю гистерезиса и особенную структуру ферромагнитного сплава. Теорию электромагнитных цепей разработали Братья Гопкинсоны.

Электромагнитная индукция открыта М. Фарадеем, это явление заложено в основу действия трансформатора. Схема первого трансформатора впервые появилась в работах Генри и Фарадея в 1831 году. Но ученые тогда еще не рассматривали прибор в качестве преобразователя переменного тока.

Француз-механик в 1848 году запатентовал индукционную катушку, которая стала прообразом трансформатора. В 1876 году впервые изобрел трансформатор Яблочков П. Н. , прибор представлял собой стержень с несколькими обмотками. Трансформаторы, имеющие замкнутые сердечники, были сконструированы братьями Гопкинсами в 1884 году.

С применением масляного охлаждения прибор стал выполнять свои функции более надежно. Устройство помещалось в сосуды из керамики с маслом, это вело к повышению надежности обмоток. Русский изобретатель механик Доливо-Добровольский М. О. сконструировал первый трехфазный двигатель асинхронного типа, трехфазную систему переменного тока и впервые сделал трёхфазный трансформатор с мощностью 230 КВт, работающий от напряжения 5 В.

Силовые трансформаторы начали выпускать в 1928 году с открытием Московского завода трансформаторов. В начале 1900 годов английский металлург сделал первую тонну трансформаторной стали для производства сердечников. А в начале 30-х годов XX века отмечено появление магнитного насыщения на 50%, уменьшение потерь на гистерезис в 4 раза, возрастание магнитной проницаемости в 5 раз при комбинированном применении нагревания и прокатки.

Какие они, трансформаторы будущего

Считается, что трансформаторная отрасль весьма консервативна. Тем не менее и ей приходится считаться с революционными изменениями в области электротехники, где все громче о себе заявляют нанотехнологии. Как и множество других устройств, они постепенно «умнеют».

Элегазовые трансформаторы

Активно ведется поиск новых конструкционных материалов – изоляционных и магнитных, способных обеспечить более высокую надежность трансформаторного оборудования. Одним из направлений может стать использование аморфных материалов, что значительно повысит его пожарную безопасность и надежность.

Появятся взрыво- и пожаробезопасные трансформаторы, в которых хлордифенилы, используемые для пропитки электроизоляционных материалов, будут заменены нетоксичными жидкими, экологически безопасными диэлектриками.

Элегазовые трансформаторы

Примером тому — элегазовые силовые трансформаторы, где функцию хладагента выполняет негорючий элегаз гексафторид серы, вместо далеко не безопасного трансформаторного масла.

Вопрос времени – создание «умных» электросетей, оснащенных полупроводниковыми твердотельными трансформаторами с электронным управлением, с помощью которых появится возможность регулировать напряжение в зависимости от потребностей потребителей, в частности, подключать к домашней сети возобновляемые и промышленные источники питания, или наоборот отключать лишние, когда в них нет необходимости.

Еще одно перспективное направление – низкотемпературные сверхпроводимые трансформаторы. Работа по их созданию началась еще в 60-е годы. Главная проблема, с которой столкнулись ученые – огромные размеры криогенных систем, необходимых для изготовления жидкого гелия. Все изменилось в 1986 году, когда были открыты сверхпроводниковые высокотемпературные материалы. Благодаря им, появилась возможность отказаться от громоздких охлаждающих устройств.

Трансформатор с полупроводниковым преобразователем

Сверхпроводимые трансформаторы обладают уникальным качеством: при высокой плотности тока потери в них минимальны, зато, когда ток достигает критических значений, сопротивление от нулевого уровня резко увеличивается.

Защиты трансформатора

Ставятся стандартного типа защиты по ПУЭ:

  1. Токовая защита нулевой последовательности от внешних замыканий на землю п.3.2.63.
  2. Защиту от токов, вызванных внешними КЗ п.3.2.64.
  3. Оперативное ускорение защиты от токов, обусловленных внешними КЗ с выдержкой времени 0,5 сек п.3.2.65 (АТ подстанций, блок-генератор СТ).
  4. Газовая защита добавочного трансформатора п.3.2.71.
  5. Защита контактного устройства РПН с реле давления, отдельным газовым реле п.3.2.71.
  6. Дифференциальная токовая защита цепей стороны низшего напряжения (АТ) п.3.2.70 – 3.2.71.
  7. Дифференциальная защита перегруза фаз.
  8. От внутренних повреждений: уровень + давление масла, температура обмотки, стали сердечника, наличию газов.

Панель защит СТ:

https://youtube.com/watch?v=MNg9tfbEuy4

Принцип работы

Однофазный трансформатор работает на определённом законе, ввиду которого идущее в витке переменное электромагнитное поле наводит электродвижущую силу в расположенном рядом проводнике. Действие названо законом электромагнитной индукции, которое было открыто Майклом Фарадеем в 1831 году. В результате обоснования закона учёный создал общую теорию, используемую в работе огромного числа современных электрических приборов.

При подключении первичной обмотки к источнику переменного тока в витках этой обмотки протекает переменный ток I1, который создает в сердечнике (магнитопроводе) переменный магнитный поток. Замыкаясь в сердечнике, этот поток сцепляется с первичной и вторичной обмотками и индуцирует в них ЭДС, пропорциональные числу витков W.

Принцип работы трансформатора

В первичной обмотке ЭДС самоиндукции: во вторичной обмотке ЭДС взаимоиндукции: При подключение ко вторичной обмотке нагрузке потечет I2 и установиться U2.

Режимы работы

Характеристики трансформаторов определяются условиями работы, где ключевая роль отводится сопротивлению нагрузки. За основу берутся следующие режимы:

  1. Холостого хода. Выводы вторичной цепи находятся в разомкнутом состоянии, сопротивление нагрузки приравнивается бесконечности. Измерения тока намагничивания, протекающего в первичной обмотке, даёт возможность подсчитать КПД трансформатора. При помощи этого режима вычисляется коэффициент трансформации, а также потери в сердечнике;
  2. Под нагрузкой (рабочий). Вторичная цепь нагружается определённым сопротивлением. Параметры протекающего по ней тока напрямую связаны с соотношением витков катушек.
  3. Короткого замыкания. Концы вторичной обмотки закорочены, сопротивление нагрузки равно нулю. Режим информирует о потерях, которые вызываются нагревом обмоток, что на профессиональном языке значится «потерями в меди».
    Режим короткого замыкания

Информация о поведении трансформатора в различных режимах получаются опытным путём с использованием схем замещения.

Холостой ход (ХХ)

Такой порядок работы реализуется от размыкания вторичной сети, после чего в ней прекращается течение электротока. В первичной обмотке течет ток холостого хода, составной его элемент — ток намагничивающий.

Когда вторичный ток равен нулю, электродвижущая сила индукции в первичной обмотке целиком возмещает напряжение питающего источника, а потому при пропаже нагрузочных токов, идущий сквозь первичную обмотку ток по своему значению соответствует току намагничивающему.

Функциональное назначение работы трансформаторов вхолостую — определение их важнейших параметров:

  • КПД;
  • показателя трансформирования;
  • потерь в магнитопроводе.

Режим нагрузки

Режим характеризуется функционированием устройства при подаче напряжения на вводы первичной цепи и подключении нагрузки во вторичной. Нагружающий ток идет по «вторичке», а в первичной — суммарный ток нагрузки и ток холостой работы. Этот режим функционирования считается для прибора преобладающим.

На вопрос, как работает трансформатор в основном режиме, отвечает основной закон ЭДС индукции. Принцип таков: подача нагрузки к вторичной обмотке вызывает образование во вторичной цепи магнитного потока, образующего в сердечнике нагружающий электроток. Направлен он в сторону, противоположную его течению, создающегося первичной обмоткой. В первичной цепи паритет электродвижущих сил поставщика электроэнергии и индукции не соблюдается, в первичной обмотке осуществляется повышение электротока до того времени, пока магнитный поток не вернется к своему исходному значению.

Короткое замыкание (КЗ)

Переход прибора в этот режим осуществляется при кратковременном замыкании вторичной цепи. Короткое замыкание — особый тип нагрузки, прилагаемая нагрузка — сопротивление вторичной обмотки — единственная.

Принцип работы трансформатора в режиме КЗ таков: к первичной обмотке приходит незначительное переменное напряжение, выводы вторичной соединяются накоротко. Напряжение на входе устанавливается с таким расчетом, чтобы величина замыкающего тока соответствовала величине номинального электротока устройства. Величина напряжения определяет энергопотери, приходящиеся на разогрев обмоток, а также на активное сопротивление.

Такой режим характерен для приборов измерительного типа.

Исходя из многообразия устройств и видов назначения трансформаторов, можно с уверенностью сказать, что на сегодня они — незаменимые, использующиеся практически повсеместно устройства, благодаря которым обеспечивается стабильность и достижение необходимых потребителю значений напряжения, как гражданских сетей, так и сетей предприятий промышленности.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы получили широкое распространение, как в промышленности, так и в быту. Одной из основных областей их промышленного применения является передача электроэнергии на дальние расстояния и ее перераспределение.

Не менее известны сварочные (электротермические) трансформаторы. Как видно из названия, данный тип устройств применяется в электросварке и для подачи питания на электротермические установки. Также достаточно широкой областью применения трансформаторов является обеспечение электропитания различного оборудования.

В зависимости от назначения трансформаторы делят на:

Являются наиболее распространенным типом промышленного трансформатора. Применяются для повышения и понижения напряжения. Используется в линиях электропередач. По пути от электрогенерирующих мощностей до потребителя электроэнергия может несколько раз проходить через повышающие силовые трансформаторы, в зависимости от удалённости конкретного потребителя.

Перед подачей непосредственно на приборы потребления (станки, бытовые и осветительные приборы) электроэнергия претерпевает обратные преобразования, проходя через силовые понижающие трансформаторы.

Тока.

Выносные измерительные трансформаторы тока используются для обеспечения работоспособности цепей учета электроэнергии защиты энергетических линий и силовых автотрансформаторов. Они имеют различные размеры и эксплуатационные показатели. Могут размещаться в корпусах небольших приборов или являться отдельными, габаритными устройствами.

В зависимости от выполняемых функций различают следующие виды:

  • измерительные — подающее ток на приборы измерения и контроля;
  • защитные — подключаемые к защитным цепям;
  • промежуточные — используется для повторного преобразования.

Напряжения.

Они применяются для преобразования напряжения до нужных величин. Кроме того, такие устройства используются в цепях гальванической развязки и электро- радио- измерениях.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Разновидности

Есть много видов ТТ, но в наиболее общем виде выбор трансформаторов тока учитывает, что изделия подразделяются на измерительные (ТТИ) и для защиты.

Фактор разделенияВиды

Назначение
  • защита или контроль (измерение);
  • промежуточные — для замеров, выравнивания токов в АВДТ;
  • лабораторные.

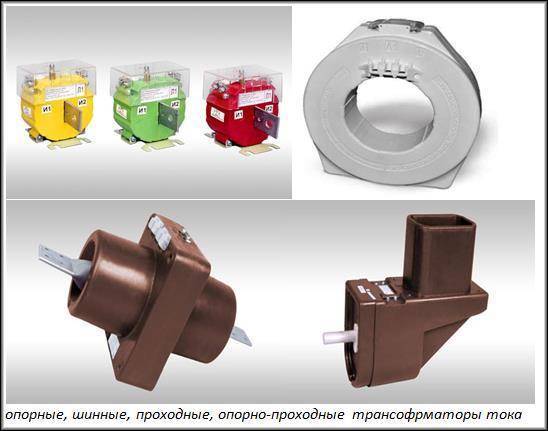

КонструкцияВ обмоточных первичка включена последовательно в измеряемый проводник. В тороидальных вместо нее — линия сети (в отверстии ТТ), а в стержневых в ее роли — кабель цепи, что эквивалентно 1 витку.
Монтаж
  • для размещения снаружи (в ОРУ), или внутри (в ЗРУ);
  • встраиваемые (в ЭУ, измерителях, коммутационных агрегатах);
  • накладные;
  • для переноски (для лабораторий, тестирования).
Количество витков
  • с множеством витков (петлеобразные, восьмеркой);
  • одновитковые.
Изоляция
  • сухая: (фарфор, эпоксид, бэкелит);
  • промасленное покрытие;
  • компаунд.
СтупениОдна или больше (каскадные)
Под какой номиналДо 1 кВ и выше (например, для тока 10 кВ)

Токовый трансформатор может выполняться с возможностью открывать его, устанавливать и запирать, без отключения, в онлайн режиме.

Защитные ТТ

Трансформаторы защитные обычно релейного типа, «следят», чтобы проводящий манипуляции, влезающий в электросети электростанции, не получил смертельный удар. Внутри электросистем, создающих, транспортирующих, распределяющих энергию, для корректной работы присутствуют опасные значения. Но любое оборудование требует проверки, починки, обслуживания, поэтому оставляют «окно» безопасности в виде ТТ для специалистов-ремонтников.

Измерительные ТТ

Задача измерительного трансформатора тока ТТИ — преобразовывать величины, создавая возможность подсоединять вольтметр, амперметр, другой измеритель, не боясь, что он перегорит от чрезмерной нагрузки. При этом получают максимально точные, достоверные данные измерений. Другими словами, ТТ изолирует подключаемый девайс, не только для замеров, но и любой другой по потребности, от высоких мощностей.

Классификация однофазных трансформаторов

Силовой трансформатор

Трансформатор используется в преобразовании электроэнергии в сетях и в устройствах, используемых для получения и применения нужной величины электрической энергии. «Силовой» подразумевает его работу с высоким напряжением. Использование силовых трансформаторов вынуждается разными показателями рабочей мощности ЛЭП, сетей в городской полосе, выводящее напряжение для конечных объектов, а также для общей работы электрических устройств и машин. Мощность разнится от нескольких единиц вольт до сотен киловатт.

Автотрансформатор – один из видов преобразователя, где первичная и вторичная обмотки не разделены, а соединены друг с другом напрямую. Ввиду этого между ними образуется как электромагнитная, так и электрическая связь. Обмотка сопровождается как минимум тремя выводами, подсоединяясь к каждой из них, можно использовать разные мощности. Главным достоинством такого трансформатора – это его высокий уровень КПД, так как преобразуется не всё напряжение, а лишь некоторая часть. Разница особенно заметна, когда входная и выходная мощность имеют незначительные отличия.

Трансформатор тока

Такой трансформатора используется в основном для уменьшения тока первичной обмотки до нужного значения, подходящего в применении цепей измерения, защиты, регулирования и сигнализации. Помимо этого используется в гальванической развязке (передача электроэнергии или сигнала связанными электрическими цепями, при этом электрический контакт между ними отсутствует).

Нормируемое значение параметров тока вторичной обмотки – 1 А или 5 А. Первичная обмотка трансформатора подсоединяется ступенчато в цепь с нагрузкой, при этом переменный ток подвергается контролю, ко вторичной обмотке подключаются измерительные устройства.

Вторичной обмотке трансформатора тока необходимо постоянно находиться в режиме около короткого замыкания. Ведь при любом варианте разъединения цепи на неё поступает высокая мощность, способная выбить изоляцию и выхода из строя включённых приборов.

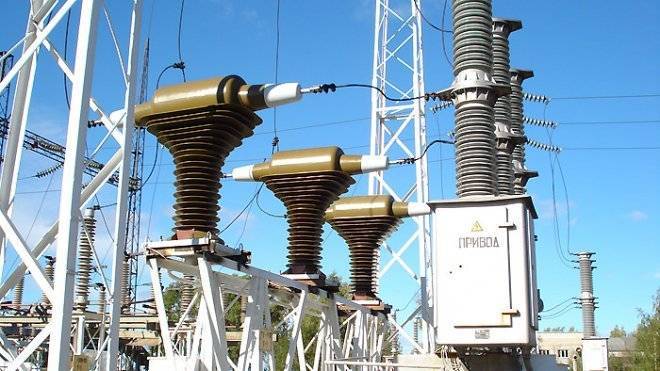

Высоковольтный ТТ(слева) и низковольтный ТТ(справа)

Трансформатор напряжения

Такой трансформатор получает энергию от источника напряжения. Используется в основном для изменения высокого напряжения в низкое в различных цепях, в том числе измерительных и релейной защиты и автоматики. Имеет возможность проводить изоляцию цепей защиты и измерения от цепей повышенной мощности.

Высоковольтный ТН(слева) и низковольтный ТН(справа)

Импульсный трансформатор

Применяется для изменения импульсных сигналов с откликом импульса в точности до десятков микросекунд. При этом форма импульса сопровождается лишь незначительным искажением. Главным назначением импульсного трансформатора является передача прямоугольного электрического импульса

Используется для преобразования коротких видеоимпульсов напряжения, зачастую воспроизводящихся с высокой скважностью

Важный параметр при использовании импульсного трансформатора – это неискажённый вид передачи импульсных систем напряжения

При влиянии на вход устройства мощности, отличающейся друг от друга, важно получить напряжение, в точности совпадающее с той же самой формой, разве что, с другой амплитудой или различающейся полярностью

Виды импульсных трансформаторов

Как проверить трансформатор

Как проверить на короткое замыкание обмоток

Хотя обмотки  прилегают очень плотно к друг другу, их разделяет лаковый диэлектрик, которым покрываются и первичная и вторичная обмотка. Если где-то возникло короткое замыкание между проводами, то трансформатор будет сильно греться или издавать сильный гул при работе. Также он будет пахнуть горелым лаком. В этом случае стоит замерить напряжение на вторичной обмотке и сравнить, чтобы оно совпадало с паспортным значением.

Проверка на обрыв обмоток

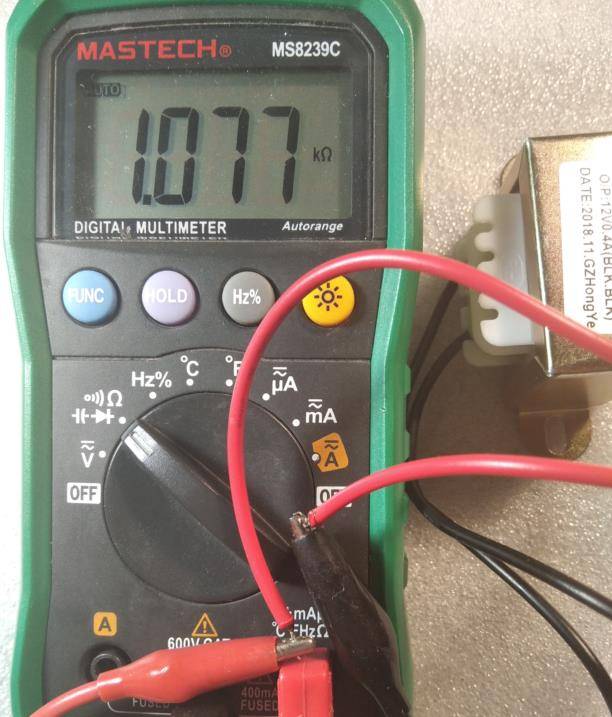

При  обрыве все намного проще. Для этого с помощью мультиметра мы проверяем целостность первичной и вторичной обмотки. Итак, сопротивление первичной обмотки нашего трансформатора чуть более 1 КОм. Значит обмотка целая.

Таким же образом проверяем и вторичную обмотку.

Отсюда делаем вывод, что наш трансформатор жив и здоров.

Трансформатор тока: общие понятия

В цепи учета устанавливают трансформаторы тока (ТТ) класса точности не ниже 0,5 номинальная мощность которых подбирается в соответствии с параметрами сети. Назначение этого устройства – обеспечение контроля потребления электроэнергии. Типы трансформаторов тока: ТПЛ, ТОЛ 10, ТПОЛ, Т-0,66, ТФЗМ и другие.

Трансформаторы тока ТПОЛ-10 с первичной обмоткой 1000 А

Конструкция трансформаторов тока обладает следующими особенностями.

  1. Первичная обмотка выполняется в виде толстой шины (количество витков минимизировано). Такая конструкция позволяет оптимизировать коэффициент трансформации и улучшить работу трансформатора.
  2. Провод вторичной обмотки наматывается на основу, изготовленную из магнитного материала с большой площадью поперечного сечения. Ток вторичной обмотки обычно равен 5А (иногда – 1А).

Типы трансформаторов

От номинального значения тока в первичном и вторичном контуре зависит классификация трансформаторов. В распространенных видах показатель находится в пределах 1-5 А.

Разделительный агрегат не предусматривает связь обеих спиралей. Оборудование обеспечивает гальваническую развязку, т. е. передачу импульса бесконтактным способом

Без нее протекающий между цепями ток ограничивается только сопротивлением, которое не принимается во внимание из-за малого значения

Согласующий трансформатор обеспечивает согласование различных показателей сопротивления для минимизации искажения формы импульса на выходе. Служит для организации гальванической развязки.

Прежде чем выяснить, какие бывают трансформаторы силового направления, отмечают, что их выпускают для работы с сетями большой мощности. Приборы переменного тока изменяют показатели энергии в приемных установках и работают в местах с большой пропускной способностью и скоростью изменения электроэнергии.

Вращающий трансформатор не следует путать с вращающимся оборудованием — машиной для преобразования угла поворота в напряжение цепи, где эффективность зависит от частоты вращения. Прибор передает электроимпульс на подвижные части техники, например на головку видеомагнитофона. Двойной сердечник с отдельными обмотками, одна из которых поворачивается вокруг другой.

Масляный агрегат использует охлаждение катушек специальным трансформаторным маслом. Имеют магнитопровод замкнутого типа. В отличие от воздушных видов могут взаимодействовать с сетями большой мощности.

Сварочные трансформаторы для оптимизации работы оборудования, понижения напряжения и создания тока высокой частоты. Это происходит из-за изменения индуктивного сопротивления или показателей холостого хода. Ступенчатое регулирование выполняется компоновкой электрообмотки на проводниках.

Устройство и принцип действия силовых трансформаторов

Что такое коэффициент трансформации трансформатора?

Трансформаторы тока: устройство, принцип действия и типы

Как подключить понижающий трансформатор с 220 на 12 вольт?

Преобразователи напряжения с 12 на 220 вольт

Как сделать катушку Тесла своими руками?

Как расшифровать данные

Трансформаторы обозначаются в виде набора букв и цифр вида ХХХХХХ – 1234/1234 – Х1, где вместо буквы «Х» ставится некая буква, которая по порядку показывает тип, количество фаз, как множество низковольтных обмоток, система охлаждения и специальные обозначения для специальных типов трансформаторов.

Не всегда все буквы будут присутствовать в обозначении трансформатора, их наличие в маркировке зависит только от наличия этих характеристик.

Цифровые обозначения отражают основные характеристики трансформаторов: номинальную мощность, номинальный класс напряжения обмотки ВН, а последние две цифры обозначают год начала производства.

Тип

Если в начале символа стоит буква «А», значит перед вами автотрансформатор. Если он отсутствует, силовой трансформатор является повышающим или понижающим.

Для обозначения количества фаз используются буквы «Т» – трехфазный и «О» – однофазный.

Расщепленная обмотка

За этой буквой следует информация о разделенной обмотке – «П». Это означает, что есть две или три обмотки на понижающем напряжении.

Отвод тепла

Система охлаждения обозначается следующими буквами:

  • В – трансформатор сухой, то есть воздушного охлаждения;
  • СЗ – то же, но в защищенном варианте;
  • ПГ – герметичный с воздушным охлаждением;
  • СД – воздушное охлаждение с вентилятором;
  • М – масляное охлаждение с естественной циркуляцией;
  • D – масляный бак охлаждается вентилятором (нагнетателем);
  • C – принудительная циркуляция масла;
  • DC – это комбинация двух методов охлаждения: обдува и циркуляции.

Число обмоток

После системы охлаждения может стоять буква «Т», обозначающая трехобмоточный трансформатор. Интересно, что двойная обмотка не имеет символа.

Регулировка напряжения под нагрузкой

Если количество витков трансформатора можно изменить, не отключая электрическую цепь, в этом случае это означает, что напряжение можно регулировать под нагрузкой, и обозначается буквой «H». В регулировке с отключением – переключение без возбуждения – буква отсутствует.

Исполнение

Есть устройства со специальными дизайнерскими решениями. Подвесные трансформаторы обозначаются буквой «П», с литой изоляцией – «L», энергосберегающие – буквой «E», а улучшенные – буквой «U».

Назначение

В зависимости от области применения в конце маркировки может быть буква с информацией об этом. Для работы в самой электростанции – «С», при использовании на железных дорогах – «F», на металлургических предприятиях – «М».

Особые обозначения

Существуют отдельные категории трансформаторов, для которых применяются разные обозначения. В частности, это трансформаторы тока и напряжения. Тип сразу указывается в начале буквенного кода: «T» для первого типа и «H» для второго. Информация о способе установки следующая: «P» для контрольных точек, «O» для точек опоры и «W» для сборных шин. Изоляция также обозначается специальными буквами: «L» – для литой изоляции, «F» – для фарфора и «B» – для интегрированной изоляции.

Цифры

Цифровая маркировка дает только самые основные характеристики трансформатора. Цифры, следующие за чертой сразу после букв, обозначают номинальную мощность в киловольт-амперах (кВА). Затем через косую черту указывается мощность обмотки, а для автотрансформаторов через другую полосу – класс напряжения обмотки. Далее указывается климатический вариант, то есть условия местности, в которых данный экземпляр может работать («Y» – для умеренных зон, «X» – для холодных и т.д.) в тип помещения – на открытом воздухе или в помещении. В некоторых случаях прочерк обозначает год выпуска или начало выпуска устройств данной конструкции.
