Технические характеристики
При выборе конкретной марки провода СИП важно обращать внимание на соответствие характеристик и параметров индивидуальным требованиям потребителя и способу прокладки. Для этого учитываются такие технические характеристики:
Для этого учитываются такие технические характеристики:
- Количество жил – как правило, используются модели с числом токоведущих элементов от 1 до 4;
- Сечение – для разных моделей СИП данный параметр варьируется в пределах от 16 до 240 мм²;
- Класс напряжения – всего выделяют две категории – до 1кВ (СИП-1, 2, 4, 5) и до 35кВ (СИП-3);
- Температурный режим – подразумевает нормальную рабочую температуру, в которой провод будет длительно передавать электроэнергию без потери своих параметров;
- Допустимый кратковременный нагрев – может возникать в аварийных режимах, но не должен превышать более 8 часов от годовой нагрузки;
- Радиус изгиба – определяет возможность сгибать провод без нарушения механической прочности изоляции и ее диэлектрических свойств.
Все технические характеристики в сравнении для всех марок приведены в таблице ниже:
Таблица сравнение характеристик марок СИП
| Марка провода | СИП-1 | СИП-2 | СИП-3 | СИП-4 | СИП-5 |
| Количество токо- проводящих жил, шт | 1 ÷ 4 | 1 ÷ 4 | 1 | 2 — 4 | 2 — 4 |
| Сечение жил, мм2 | 16 ÷ 120 | 16 ÷ 120 | 35 ÷ 240 | 16 ÷ 120 | 16 ÷ 120 |
| Нулевая жила, несущая | сплав алюминия (со стальным сердечников) | сплав алюминия (со стальным сердечников) | отсутствует | отсутствует | отсутствует |
| Токо- проводящая жила | алюминиевая | алюминиевая | сплав алюминия (со стальным сердечников) | алюминиевая | алюминиевая |
| Класс напряжения, кВ | 0.4 ÷ 1 | 0.4 ÷ 1 | 10 ÷ 35 | 0.4 ÷ 1 | 0.4 ÷ 1 |
| Тип изоляции жил | термопластичный полиэтилен | светостабилизир. полиэтилен | светостабилизир. полиэтилен | термопластичный полиэтилен | светостабилизир. полиэтилен |
| Температура эксплуатации | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС | -60оС ÷ +50оС |
| Допустимый нагрев жил при эксплуатации | +70оС | +90оС | +70оС | +90оС | +90оС |
| min радиус изгиба провода | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø | не менее 10 Ø |
| Срок службы | не менее 40 лет | не менее 40 лет | не менее 40 лет | не менее 40 лет | не менее 40 лет |
| Применение | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки прокладка по стенам зданий и сооружений. | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки прокладка по стенам зданий и сооружений. | для монтажа ВЛ напряжением 6-35 кВ | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений. | ответвлений от ВЛ; — ввод питания в жилые помещения; — хоз. постройки; — прокладка по стенам зданий и сооружений. |
Выбор СИП для ввода электричества в дом
Чтобы правильно выбрать СИП кабель нужно определить:
- предназначение ВЛ;
- условия работы, места прокладки проводов и требования безопасности;
- требуемое количество фаз;
- мощность нагрузки.
Основные свойства различных марок СИП кабеля
Визуально ознакомиться с разновидностями самонесущих изолированных проводов можно посмотрев приведенные ниже рисунки:
В СИП-1 нулевая несущая жила со стальным сердечником не изолированнаяВ СИП-2 нулевая несущая жила изолированаКаждый отдельный провод СИП-3 имеет армирование сердечником и изоляциюСИП-4. Изолированные жилы не имеют сердечников
Чтобы не описывать заново технологические характеристики и виды самонесущих изолированных проводов, следует заметить, что в данное время наибольшей популярностью пользуется марка СИП-5 по следующим причинам:
- Отсутствует несущая жила со стальным сердечником – это что уменьшает общий вес, а нагрузка равномерно распределяется по проводам;
- Изоляция выполнена из сшитого устойчивого к солнечным лучам (светостабилизированного) полиэтилена, что обеспечивает продолжительный срок службы (40 лет) и высокую эксплуатационную надежность;
- Благодаря высокому качеству изоляции, стойкой к перегреву, увеличивается максимальная пропускная мощность.
Внешний вид СИП-5
Кабельная продукция СИП-5 с модификатором «нг», по утверждению производителей не распространяет горение и обладает повышенной стойкостью изоляции, что делает возможной прокладку такого кабеля в доме.
К сожалению, в нормах и требованиях ГОСТ данная модификация еще не сертифицирована, и официально прокладка СИП кабеля в зданиях запрещена. Подробней ознакомиться о причинах такого запрета можно здесь.
Поэтому будет дешевле использовать обычный СИП кабель, без буквенных модификаторов в маркировке, предназначенный только для обустройства воздушных линий электропередач.
Сечение жил СИП относительно пропускной мощности
Выбор сечения токонесущих жил СИП является наиболее простым. Это обусловлено тем, что минимальное поперечное сечение жил СИП – 16 мм². Данного сечения с лихвой хватает для обеспечения электроснабжения среднестатистического частного дома.
Ввод электричества в дом СИП сечением 16 мм.кв
Поэтому для обустройства ввода в дом выбирают СИП с сечением жил не более 16 мм², чего вполне достаточно для работы всех домашних электроприборов, включенных вместе на полную мощность.
Если требуется обеспечить ввод электричества в многоквартирный дом, или в здание, где оборудование потребляет значительную мощность, то сечение самонесущего изолированного провода выбирают по току согласно таблицам.
Таблица параметров СИП-1, СИП-2Таблица параметров СИП-4, СИП-5
Количество жил указано в маркировке выбираемого СИП кабеля. После первой цифры, определяющей, какой тип и изоляции используется и наличие самонесущей жилы, идет количество жил, умноженное на их сечение.
Наиболее часто применяются двухжильные СИП (фаза и ноль) или четырехжильные (плюс еще две фазы). Чрезвычайно редко можно встретить пятижильный ввод в дом (плюс защитный проводник PE) при помощи СИП кабеля с дополнительным пятым проводом, разработанным для подключения линий освещения.
Полезные советы
Следует обратить внимание на наличие цветной рельефной маркировки проводов фаза-ноль. Продольные полосы ощутимы на ощупь, а их количество указывает на нумерацию фаз
Цветовая раскраска маркировочных рельефных полос должна быть стандартной.
Цветная маркировка жил СИП кабеляРельефная маркировка жил СИП кабеля
Также следует опасаться подделок кабельной продукции, особенно, если предполагается прокладка СИП в соприкосновении с различными конструкциями или защитными коробами – качество изоляции может не удовлетворять повышенным требованиям.
Поэтому следует требовать сертификат качества у продавца, и приобретать кабельную продукцию и крепежную арматуру только в сертифицированном магазине.
https://youtube.com/watch?v=Ahjb2-eAIkk
Выбор сечения и проверка изделия
Отправляясь в магазин за покупкой самонесущего изолированного провода, обратите внимание на расчетный ток. Для подсчета требуемой величины формируют схему, в которой учитываются длина участков электросети и нагрузка на каждом из них
После того как подсчитаете ориентировочное значение тока, сопоставьте его с тем, который указан в таблице ниже, чтобы выбрать марку СИП и величину сечения. Таблица сечений СИП в зависимости от допустимых токов:
| Сечение жил, кв. мм | Допустимый ток для изоляции из LPDE | Допустимый ток для изоляции из сшитого полиэтилена |
| 16 | 70 | 100 |
| 25 | 95 | 130 |
| 35 | 115 | 160 |
| 50 | 140 | 195 |
| 70 | 180 | 240 |
| 95 | 220 | 290 |
| 120 | 250 | 340 |
Например, если расчетный ток составил 110 А, то нужно приобрести СИП-1 сечением 35 кв. мм или СИП-2 сечением 25 кв. мм. Последний вариант является предпочтительным, поскольку такой провод будет легче, крепче и более защищен от воздействия ветра и атмосферных осадков.
Прежде чем выполнять монтаж провода, убедитесь в целостности всех жил. Для этого используется мультиметр:
- Переключите тумблер на положение «Прозвонка» сектора сопротивлений, затем соедините друг с другом щупы красного и черного цветов. В случае исправности прибора вы услышите сигнал, указывающий на активированный режим прозвонки.
- Двумя щупами коснитесь обоих концов СИП-провода. Если на проводнике нет повреждений, то вы услышите звуковой сигнал, указывающий на то, что заряд дошел из одного конца в другой.
- Данные действия нужно будет повторить для каждой жилы.
Маркировка и расшифровка типов
Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» кабель СИП выполняется из термопластичного светостабилизированного полиэтилена, а несущие жилы из алюминиевого сплава и подразделяется на следующие типы:
СИП-1 и СИП-1А
Самый распространенный и часто применяемый тип воздушного кабеля. Благодаря своей конструкции изоляция выдерживает нагрев жил до 90 °С при нормальном режиме работы и даже до 250 °С при кратковременном коротком замыкании.
Конструктивно он состоит из 3-4 алюминиевых жил, покрытых полиэтиленовой изоляцией. Нулевой провод также выполняется из алюминиевого сплава и имеет стальной сердечник, вплетенный в центр кабеля. Он может быть изолированным или неизолированным. Если кабель маркируется буквой “А” в конце названия, то нулевой проводник имеет полиэтиленовую изоляцию (аналогично и для СИП-2А).
Расшифровка маркировки:
СИП-1 4*35 + 1*25 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 35 мм2 с одной неизолированной нулевой жилой сечением 25 мм2.
СИП-1А 4*25 + 1*16 – самонесущий изолированный провод с четырьмя токонесущими кабелями поперечным сечением 25 мм2 с одной изолированной нулевой жилой сечением 16 мм2.
СИП-2
Отличается от СИП-1 типом полиэтиленовой изоляции. Изоляция выполняется с повышенными защитными свойствами к механическим повреждениям и является очень прочной. Такой кабель импортного производства имеет в маркировке 2F для провода с несущей жилой и 2AF – без таковой.
СИП-2 используется в любых климатических зонах и погодных условиях, а также при воздействии агрессивных сред.
СИП 3
«Трёшка» СИП имеет уникальную конструкцию. Это на самом деле одножильный провод. Жила этого провода многопроволочная алюминиевая, а проволоки жилы скручены вокруг центрального стального сердечника. Изоляция провода СИП 3 из сшитого полиэтилена. Сечения жил до 240 мм2.
СИП-4
Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.
СИП-5
Является аналогом СИП-4 и визуально с ним схож. Но конструкция такого типа кабеля все же имеет отличия: изоляция выполняется из негорючего материала и способна выдерживать критические температуры. Используется для передачи электрического тока с напряжением до 1000 В к зданиям или уличному освещению.
Установка провода
Технология монтажа провода СИП не представляет особых трудностей. Благодаря этому при должном умении и наличии свободного времени можно выполнить все работы самостоятельно. Но, чтобы выполнить монтаж СИП кабеля своими руками, предварительно необходимо согласовать работы с государственными службами. Кроме того прежде, чем начать монтаж провода СИП к дому, нужно получить разрешение у компании, поставляющей электроэнергию. Чтобы правильно выполнить все работы по подключению линии, требуется внимательно изучить рекомендации специалистов. В пошаговой инструкции по монтажу СИП провода говорится: 1. В первую очередь нужно подобрать изделие необходимого сечения. Чаще всего для монтажа СИП кабеля от столба к дому используют изделия сечением 15 мм. 2. Если линия протяжения превышает 25 м, понадобится установка дополнительной опоры и применение натяжителя.
3. В том случае, когда требуется выполнить ответвление линии СИП кабеля, для монтажа понадобятся дополнительные комплектующие – специальный зажим. С его помощью на столбе можно будет сделать проколы в нужных местах. К преимуществам использования зажимов относится упрощение монтажа – не нужно будет зачищать кабель. Далее монтаж СИП кабеля от столба к строению выполняются по следующему плану: 1. Присоединить специальный крепеж к опоре. Крепеж необходим для обеспечения прочного соединения. 2. Установить зажим. Для этого среди комплектующих для монтажа СИП провода обязательно должно быть зажимное устройство анкерного типа. Оно представляет собой арматуру с кронштейном. 3. Если для строительства здания было использовано дерево, согласно правилам монтажа СИП кабеля, нужно выполнить дополнительную изоляцию провода. Для выполнения проводки к каменным или кирпичным домам изолировать провод дополнительно не нужно. 4. Завести провод в здание на 1 м. 5. Произвести разветвление внутри дома. Для правильного монтажа СИП проводов внутри здания можно просмотреть видео. При необходимости для соединения кабелей может потребоваться использование специальной муфты.
Конструкция проводов СИП и сфера их применения
Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.
Конструкция проводов СИП
На данный момент на рынке представлено пять основных типов проводов данной марки.
Давайте рассмотрим каждую из них отдельно:
На фото провод СИП – 1
Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.

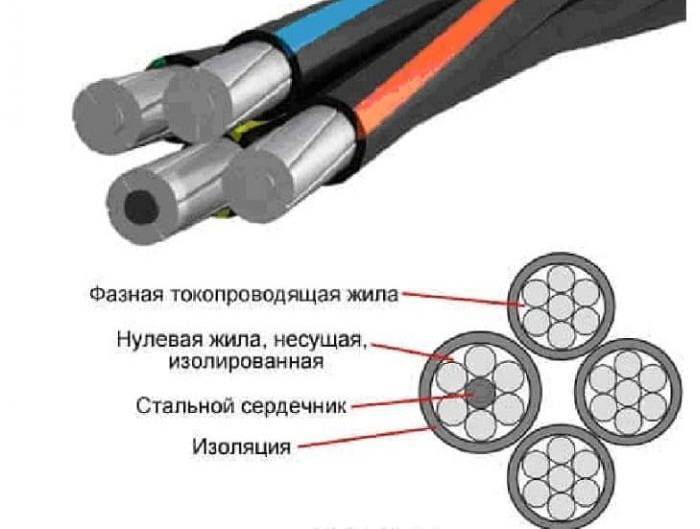

Провод СИП – 2
Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил
Это очень важно и сейчас поймете почему.
Отличия СИП-1А от СИП – 1
Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил
Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.
Провод СИП – 3
Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.
Провод СИП-4 и СИП – 5
Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.
Сфера применения проводов СИП
Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.
Лини проводом СИП
Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.
Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.
Монтаж линии проводом СИП–3
Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.
Использование двухжильного провода СИП–4 для подключения частного домовладения
СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.
Конструкция проводов СИП
Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)
СИП-1 и СИП-1А
Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.
СИП-2 и СИП-2А
Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.
СИП-3
В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.
СИП-4 и СИП-4н
Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.
СИП-5 и СИП-5н
По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.
Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.
Марки
По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:
- Изоляция — из термопластичного светостабилизированного полиэтилена;
- Несущая жила — из алюминиевого сплава;
- СИП-1 — с неизолированной нулевой несущей жилой;
- СИП-2 — с изолированной нулевой несущей жилой;
- СИП-3 — с защитной изоляцией (6-35 кВ);
- СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
- СИПг — герметизированные СИП;
- СИПн — не распространяющие горение СИП.
Технические характеристики
Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)
СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.
- Температура эксплуатации: −60 ÷ +50°C;
- Монтаж при температуре: не ниже −20°C
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
- Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
- Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
- Срок службы для кабеля: не менее 45 лет.
- Гарантийный срок эксплуатации: 5 лет.
Следующие характеристики:
Расчетный наружный диаметр, масса проводов марки СИП-4:
| Число жил × сечение, мм² | Наружный диаметр кабеля (геометрические размеры), мм | Расчетная масса кабеля, кг/км |
| без жилы освещения | ||
| 2×16 | 15 | 131 |
| 2×25 | 18 | 195 |
| 2×35 | 20 | 256 |
| 2×50 | 23 | 355 |
| 2×70 | 27 | 491 |
| 2×95 | 31 | 649 |
| 2×120 | 34 | 813 |
| 3×16 | 16 | 197 |
| 3×25 | 19 | 292 |
| 3×35 | 22 | 383 |
| 3×50 | 25 | 533 |
| 3×70 | 29 | 737 |
| 3×95 | 34 | 973 |
| 3×120 | 36 | 1219 |
| 4×16 | 18 | 262 |
| 4×16 | 18 | 262 |
| 4×25 | 23 | 389 |
| 4×25 | 23 | 389 |
| 4×35 | 24 | 511 |
| 4×35 | 24 | 511 |
| 4×50 | 29 | 711 |
| 4×50 | 29 | 711 |
| 4×70 | 32 | 983 |
| 4×95 | 38 | 1298 |
| 4×95 | 39 | 1309 |
| 4×120 | 41 | 1626 |
| 4×150 | 45 | 1978 |
| 5×16 | 21.6 | 328 |
| с жилами освещения | ||
| 2×25+1×16 | 19 | 260 |
| 2×25+2×16 | 20.6 | 326 |
| 2×35+1×16 | 19.2 | 321 |
| 2×35+1×25 | 20 | 353 |
| 2×35+1×25 | 20 | 353 |
| 2×35+2×16 | 21.4 | 387 |
| 2×35+2×25 | 25 | 450 |
| 2×50+1×16 | 23 | 421 |
| 2×50+1×25 | 28 | 453 |
| 2×50+1×25 | ||
| 2×50+2×16 | 22.6 | 487 |
| 2×50+2×25 | 26 | 550 |
| 2×70+1×16 | 27 | 557 |
| 2×70+1×25 | 26.2 | 589 |
| 2×70+1×25 | ||
| 2×70+2×16 | 26.2 | 623 |
| 2×70+2×25 | 26.2 | 686 |
| 2×95+1×16 | 31 | 714 |
| 2×95+1×25 | 31 | 746 |
| 2×95+2×16 | 31 | 780 |
| 2×95+2×25 | 31 | 843 |
| 2×120+1×16 | 34 | 878 |
| 2×120+1×25 | 33.5 | 910 |
| 2×120+2×16 | 34 | 944 |
| 2×120+2×25 | 33.4 | 1007 |
| 3×25+1×16 | 22.3 | 358 |
| 3×25+2×16 | 26.4 | 423 |
| 3×35+1×16 | 22.4 | 449 |
| 3×35+1×25 | 26 | 481 |
| 3×35+1×25 | ||
| 3×35+2×16 | 26.4 | 515 |
| 3×35+2×25 | 28 | 578 |
| 3×50+1×16 | 26.4 | 599 |
| 3×50+1×25 | 29 | 631 |
| 3×50+1×25 | ||
| 3×50+2×16 | 30.2 | 664 |
| 3×50+2×25 | 31.4 | 728 |
| 3×70+1×16 | 30 | 803 |
| 3×70+1×25 | 31.1 | 835 |
| 3×70+1×25 | ||
| 3×70+2×16 | 33.4 | 868 |
| 3×70+2×25 | 35 | 932 |
| 3×95+1×16 | 35 | 1039 |
| 3×95+1×25 | 35 | 1071 |
| 3×95+2×16 | 39 | 1104 |
| 3×95+2×25 | 40 | 1168 |
| 3×120+1×16 | 36 | 1285 |
| 3×120+1×25 | 36.8 | 1317 |
| 3×120+2×16 | 41 | 1350 |
| 3×120+2×25 | 43 | 1414 |
| 4×25+1×16 | 24.8 | 455 |
| 4×25+2×16 | 27 | 520 |
| 4×35+1×16 | 26.4 | 577 |
| 4×35+1×25 | 28 | 609 |
| 4×35+1×25 | ||
| 4×35+2×16 | 29 | 642 |
| 4×35+2×25 | 29 | 706 |
| 4×50+1×16 | 29.8 | 777 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+1×25 | 31.4 | 808 |
| 4×50+2×16 | 31 | 842 |
| 4×50+2×25 | 31 | 906 |
| 4×70+1×16 | 34 | 1049 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+1×25 | 35 | 1080 |
| 4×70+2×16 | 36 | 1114 |
| 4×70+2×25 | 36 | 1178 |
| 4×95+1×16 | 39 | 1363 |
| 4×95+1×25 | 40 | 1395 |
| 4×95+2×16 | 46 | 1429 |
| 4×95+2×25 | 42 | 1492 |
| 4×120+1×16 | 41 | 1691 |
| 4×120+1×25 | 42.2 | 1723 |
| 4×120+2×16 | 50.1 | 1757 |
| 4×120+2×25 | 44 | 1820 |
Допустимые токовые нагрузки проводов марки СИП-4:
| Номинальное сечение токопроводящих жил, мм² | Допустимый ток нагрузки, А, не более | Допустимый ток односекундного короткого замыкания, кА, не более |
| 10 | 76 | 0,87 |
| 35 | 160 | 3,20 |
| 50 | 195 | 4,60 |
| 70 | 240 | 6,50 |
| 95 | 300 | 8,80 |
| 120 | 340 | 10,90 |
Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:
| Температура токопроводящей жилы, °C | Поправочные коэффициенты при температуре окружающей среды, °C | |||||||||||
| -5 и ниже | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||
| +90 | 1.21 | 1,18 | 1,14 | 1,11 | 1,07 | 1,04 | 1.00 | 0,96 | 0,92 | 0,88 | 0,83 | 0.78 |
Расчетные значения индуктивного сопротивления провода марки СИП-4:
| Число и номинальное сечение токопроводящих жил, мм² | Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом |
| 2×10 | 0,087 |
| 2×35 | 0,079 |
| 2×50 | 0,077 |
| 2×70 | 0,076 |
| 2×95 | 0,074 |
| 2×120 | 0,074 |
| 4×10 | 0,092 |
| 4×35 | 0,087 |
| 4×50 | 0,085 |
| 4×70 | 0,085 |
| 4×95 | 0,082 |
| 4×120 | 0,082 |
Конструкция проводов СИП и сфера их применения
Дабы лучше разобраться с преимуществами и недостатками данного типа проводов, нам следует разобраться с их конструкцией, а также сферами применения. С этого и начнем наш рассказ.
Конструкция проводов СИП
На данный момент на рынке представлено пять основных типов проводов данной марки.
Давайте рассмотрим каждую из них отдельно:
На фото провод СИП – 1
Данный провод представляет собой несколько проводников, скрученных воедино. Один из них нулевой — защитное заземление является несущим. Этот провод легко определить визуально, так как в отличие от остальных он не имеет изоляции.
Провод СИП – 2
Следующим возможным вариантом является провод СИП–2. Конструкцию он имеет подобную проводу СИП–1, только его нулевая несущая жила так же имеет изоляцию. У обычного провода она выполняется из термопластичного светостабилизированного полиэтилена. Но если брать провод самонесущий с алюминиевыми жилами СИП–2А, то у него изоляция выполнена из сшитого светостабилизированного полиэтилена, как и изоляция основных жил
Это очень важно и сейчас поймете почему. Отличия СИП-1А от СИП – 1
Отличия СИП-1А от СИП – 1
Дело в том, что вы можете встретить провод марки СИП–1А. У данного типа провода, несмотря на принадлежность к первому типу, нулевой провод так же имеет изоляцию, но она выполнена из термопластичного светостабилизированного полиэтилена, как и изоляция основных жил
Термопластичный полиэтилен обладает несколько менее качественными свойствами в отличие от сшитого. Но эти отличия будут важны только для профессионалов, а обычный потребитель их и не заметит.
Провод СИП – 3
Кроме того, существует провод самонесущий изолированный СИП–3. В отличие от первых двух видов он предназначен для напряжения до 35кВ. Первые же два типа используются в сетях до 1кВ. СИП–3 выпускается только одножильным и используется преимущественно в промышленности, поэтому в нашем последующем анализе данного типа проводников, мы его откинем в сторону.
Провод СИП-4 и СИП – 5
Самонесущий изолированный провод СИП–4 и СИП–5 отличаются, опять-таки, только типом изоляции. У СИП–4 это термопластичный полиэтилен, а у СИП–5 — сшитый. В остальном же они практически идентичны. Они не имеют самонесущей жилы, что накладывает на них определенные ограничения в использовании.
Сфера применения проводов СИП
Как мы уже говорили выше, СИП — самонесущий изолированный провод, который применяют достаточно широко. Но есть и определённые ограничения. Поэтому давайте о этом поговорим более подробно.
Лини проводом СИП
Электрические сети напряжением до 1кВ составляют львиную долю всех распределительных сетей в нашей стране. Преимущественно это сети с напряжением 380В, но существуют и другие — с напряжением в 660В. Именно для таких сетей и предназначен провод.
Провода марки СИП–1, СИП–2 и их производные используют для монтажа и реконструкции воздушных линий, как на видео. Кроме того, их используют при монтаже линий снабжения проложенных по конструкциям зданий, а также в качестве спусков к силовому электрооборудованию.
Монтаж линии проводом СИП–3
Провода марки СИП–3 используют для тех же целей, но в воздушных линиях с напряжением до 35кВ. Единственное отличие заключается в том, что данный тип провода является однопроводным, в связи чем для стандартной трехцепной сети приходится использовать четыре, а то и пять проводов данного типа.
Использование двухжильного провода СИП–4 для подключения частного домовладения
СИП 4 — самонесущий изолированный провод, который нельзя использовать для монтажа воздушных линий. Из-за своей конструкции он имеет достаточно низкое разрывное усилие, поэтому даже при незначительных ветровых нагрузках способен оборваться. В связи с этим использовать его можно исключительно в качестве спусков от ВЛ к силовому оборудованию, либо для монтажа по конструкциям зданий. В большинстве случае его приобретают для подключения частных домовладений к воздушным линиям.
Способы маркировки и сечение
Маркировка, обозначающая фазные жилы, наносится прямо на изоляционный слой. Она может быть цветной продольной полосой или риской, возможен вариант цифровой маркировки. Профессионалы, имея колоссальный опыт, рекомендуют отдавать предпочтение цифровой маркировке, хотя провода с ней встречаются не так уж часто.
Объяснение этому достаточно простое. Недобросовестные производители могут принести проблемы, используя, в частности, некачественный краситель для маркировки. Ведь последняя помимо информативной функции обладает еще и защитной, обеспечивая определенную степень стойкости к ультрафиолетовому излучению.
Конструкция и состав по видам
Существуют 5 марок, различающихся техническими характеристиками, составом и многими другими параметрами. Кроме того, они имеют разное предназначение. На вид указывает цифра, которую пишут сразу после аббревиатуры.
СИП-1
Провод, содержащий 4 жилы, одна из которых представлена оголенной несущей нейтралью. Он производится по европейскому стандарту. Применяется LDPE- изоляция, которая защищает изделие от воздействия ультрафиолета и влаги. Она сохраняет свойства даже при продолжительном нагреве до +70°C и кратковременном до +125°C.
Оголенная нейтраль алюминиевая, реже ее выполняют из стали. Она хорошо выдерживает даже большие наледи зимой. Все проводники имеют изоляции и закручены вокруг несущей сердцевины с шагом. Несущую жилу легко узнать по большему диаметру в сравнении с остальными.
Он лучше подходит для сухого воздуха с минимальным количеством примесей пыли. В таких условиях его срок службы достигает 40 лет.
При перекосе фаз на оголенной несущей проволоке может появиться высокое напряжение, опасное для жизни человека. Из-за этой особенности кабель не рекомендуется использовать для прокладки сетей по фасадам зданий.
СИП-2
Все жилы, в т.ч. и нулевая несущая нейтраль, имеют изоляцию термопластичным полиэтиленом. Его рекомендуют использовать для обустройства линий на участках, где кабель будет подвергаться нагрузкам под воздействием атмосферных факторов, в т.ч. повышенной влажности воздуха, вызванной близким расположением океанов, морей и солончаков.
Несущую жилу изготавливают из алюминиевого или стального сплава. СИП-2 можно применять для обустройства сетей с общим напряжением до 1 кВ. Допускается его монтаж на фасады.
СИП-3
Это одножильный кабель. В нем несущая проволока выполнена из стали. Вокруг она окружена токоведущими жилами. Эту марку применяют при прокладывании длинных высоковольтных линий с напряжением 6-35 кВ.
Сверху он покрыт несколькими слоями изоляции. Изделие может выдерживать большие нагрузки, вызванные накоплением снега или наледи. Кроме того, оно характеризуется высокой устойчивостью к повышенной влажности.
СИП-4
В проводах этой марки жилы парные. Их может быть 2 или 4. Каждая имеет отдельную негорючую изоляцию, устойчивую к воздействию влаги. Если в аббревиатуре присутствует дополнительный «+», значит, кабель модернизирован и 1-3 медными жилами.
В проводах этой марки отсутствует несущая нейтраль. СИП-4 не предназначены для эксплуатации в регионах, где зимой выпадает много снега и нередки случаи обледенения линий. Кроме того, изделие имеет низкую несущую способность, поэтому не подходит для обустройства длинных линий из-за высокого риска обрыва в ветреную погоду. Главным преимуществом таких кабелей считается высокая гибкость. Их применяют в сетях с напряжением до 1 кВ.
СИП-5
Провода этой марки не содержат несущей проволоки и имеют парное число жил. Их изоляция выполнена из сшитого полиэтилена, увеличивающего предел рабочих температур на 30%.
Упаковка, хранение и транспортировка продукции СИП
В соответствии с ГОСТ самонесущий изолированный провод поставляется в барабанах. Транспортировать изделие можно только в них. Иногда возможна перевозка с последующим хранением в бухтах. В данном случае нужно соблюдать два условия: сечение жилы должно составлять 16-25 кв. мм, общий вес бухты – до 25 кг. При хранении следует использовать навесы или закрытые помещения. Возможно кратковременное размещение под открытым небом.
По стандартам внешняя поверхность барабанов должны быть защищена специальными матами. К изделию нужно добавить сопроводительный документ в виде этикетки или технического паспорта. Он крепится к щеке барабана или бухте. Чтобы этикетка или паспорт не затерся, его следует поместить внутрь влагозащитной упаковки.
Таким образом, рассмотренный в статье СИП-провод практически не имеет недостатков. Если вы найдете квалифицированного монтажника, не обращая внимания на слегка завышенную стоимость, то минусов и вовсе не будет. Учитывайте то, что затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, защиты от несанкционированной коммутации, приводящей к воровству электрической энергии, и экономии при техническом обслуживании ЛЭП.
