Система чиллер-фанкойл: принцип работы и обустройство системы терморегуляции

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

• Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
• Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
• Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Совет. В некоторых моделях есть пылевые фильтры. Они очищают воздух от посторонних примесей, защищают элементы устройства от загрязнений

Это важно для помещений с особыми требованиями к микроклимату

Неотъемлемая часть конструкции – чиллер

Чиллер необходим для охлаждения жидкости, которая в свою очередь будет использована для охлаждения воздуха. На самом деле чиллер используют не только для работы фанкойлов. Помимо этого, они необходимы при заливке катков, для охлаждения лекарств. При работе в системе кондиционирования чиллер устанавливают на крыше объекта или в помещении технического назначения.

Несмотря на то, что функционал у чиллера достаточно узкий (его используют только для охлаждения), это устройство можно разделить на две разновидности:

• воздушное охлаждение – хладагент остужается в этом случае с помощью потока холодного воздуха;
• водяное охлаждение – для охлаждения используется вода.

Некоторые модели могут работать и в режиме нагрева. Чиллеры способны работать и в режиме нагрева, также их называют реверсными. В этом случае одно устройство способно и нагревать, и охлаждать. По-прежнему распространены чиллеры, работающие только на охлаждение.

В зависимости от того, какой способ охлаждения используется в чиллерах, их можно разделить на абсорбционные и парокомпрессионные. Первая разновидность ещё не получила широкое распространение в России, но, безусловно, у таких чиллеров ещё все впереди. В устройствах этого типа фреон заменяет раствор воды и бромида лития. Намного чаще пользователи из России выбирают установку парокомпрессионных чиллеров. Конструкция практически не отличается от кондиционера, в котором для работы использовался фреон. Только в этом случае он был заменён на воду. Для превращения воды в пар устройство оборудовано компрессором, конденсатором, терморегулирующим вентилем и испарителем.

Виды монтажа фанкойлов

Принципиальная схема фанкойла предусматривает:

• наличие трубопровода, который транспортирует горячую или холодную воду в зависимости от задач в определенный промежуток времени – зима, лето;
• наличие чиллера, который подготавливает нужную температуру воды и создает поток свежего воздуха, забираемого с улицы;
• внутренние устройства (вентиляторные доводчики), через которые осуществляется регулировка температуры в помещении.

Внутренние климатические устройства:

• Кассетные. Устанавливаются за подвесными потолками. Подходят для больших площадей в торговых центрах, производственных помещениях.
• Канальные. Находятся в вентиляционных шахтах.
• Настенные. Хороший выбор для небольших помещений – квартир, офисов.
• Напольно-потолочные. Подходят для размещения под потолком или возле стены.

Монтаж чиллеров и фанкойлов различного типа имеет свои особенности, а также преимущества и недостатки:

• Канальный способен выполнять три функции (охлаждение, обогрев, вентиляция), но требует точных подсчетов по расходуемому воздушному объему, консультации специалистов в плане установки системы нагрева воды для зимнего периода.
• Установка фанкойлов кассетного типа позволяет экономить место, кондиционировать большие помещения, но требует пространства под потолком, которое выделяется под монтаж блока.
• Монтаж фанкойлов напольного типа дает возможность незаметно охлаждать помещения сложной конструкции, не влияя на здоровье людей, но требует большей мощности и места на полу или под потолком.
• Подключение фанкойла настенного типа – наименее экономный способ, но более простой.

Системы бывают двухтрубными и четырехтрубными. Цена четырехтрубной разводки выше, так как она одновременно осуществляет и обогрев, и охлаждение. Двухтрубная система дешевле, но для функции обогрева нужно будет отводить трубы от холодильной установки и подключать к котлу во время отопительного сезона.

Способом скрытого подключения монтируются канальные вентиляторные доводчики. Секция в потолке должна быть подвижной для доступа к устройству.

Кассетный, напольный и настенный блоки монтируются открытым способом. Эксплуатацию и обслуживание устройств открытого типа проводить легче.

Устройство системы

Устройство чиллера и схема работы, а также конструкция фанкойла несколько отличаются. Для начала разберемся, что входит в общую систему чиллера-фанкойла.

Он состоит из следующих элементов:

1. Чиллер – это центральное охлаждающее устройство.
2. Фанкойлом называют локальные теплообменники.
3. Теплоноситель или охлаждающая жидкость. Обычно используют раствор этиленгликоля (антифриз) или простую воду.
4. Насосное оборудование (гидромодуль). В сложных больших системах установлены целые насосные станции.
5. Разводка трубопроводов.
6. Система автоматической регулировки.

Что такое чиллер и принцип его работы

Чиллер системы кондиционирования – это агрегат, который предназначен для нагревания или охлаждения жидкости. Жидкая среда в дальнейшем выступает теплоносителем или охладителем. Благодаря широкому диапазону мощностей чиллеры применяют в климатотехнике, фармацевтической и пищевой промышленности. Они незаменимы при охлаждении медикаментов и напитков, заливке катков, отоплении и кондиционировании частных домов и общественных заведений.

Схема чиллера напоминает конструкцию бытового холодильника. В приборе есть испаритель, конденсатор и компрессор для чиллера. Отличие от холодильника в том, что тепло прибор забирает у жидкости или отдает ей. В агрегате есть два водных контура – холодный и горячий. Эти два трубопровода не пересекаются и подают жидкость к фанкойлам.

Что такое фанкойл

Фанкойлом называют эффективный теплообменник, который подключают к трубам с холодной и горячей водой. В агрегат встроен вентилятор для улучшения теплообмена. Он установлен за теплообменником. Фанкойл подает в помещение воздух заданной температуры без использования дополнительного притока воздушных масс извне. Благодаря этому повышается энергоэффективность чиллера.

Для ручного управления обогревом помещения просто перекрывают кран, подающий холодную воду. С целью управления охлаждением здания перекрывают кран подачи горячей воды. Для автоматической регулировки на панели выставляют требуемую температуру воздуха. Для ее поддержания на заданном уровне установлены термостаты. Они регулируют потоки холодного и горячего жидкого носителя.

Типы фанкойлов

Фанкойлы можно устанавливать на потолок, стены и пол в помещении. Потолочный монтаж является предпочтительнее в том случае, если система больше предназначена для охлаждения помещения. Напольный монтаж же при обогреве постройки.

Самым востребованным является потолочный агрегат, поскольку его легко установить в ячейках подвесной системы. Потолочные модели в свою очередь бывают канальные и кассетные. Также есть моноблочные конструкции с осевым или центробежным вентилятором. Центробежные приборы создают более мощный поток воздуха, а осевые обходятся дешевле, но дают меньший напор.

Принцип работы чиллера

принцип работы холодильниковцикл Ренкинацикла Карноиспарении

Промышленный чиллер состоит из трех основных элементов: компрессора, конденсатора и испарителя. Основная задача испарителя – это отвод тепла от охлаждаемого объекта. С этой целью через него пропускаются вода и хладагент. Закипая, хладагент отбирает энергию у жидкости. В результате этого вода или любой другой теплоноситель охлаждаются, а холодильный агент – нагревается и переходит в газообразное состояние. После этого газообразный холодильный агент попадает в компрессор, где воздействует на обмотки электродвигателя компрессора, способствуя их охлаждению. Там же горячий пар сжимается, вновь нагреваясь до температуры в 80-90 ºС. Здесь же он смешивается с маслом от компрессора.

В нагретом состоянии фреон поступает в конденсатор, где разогретый холодильный агент охлаждается потоком холодного воздуха. Затем наступает завершающий цикл работы: хладагент из теплообменника попадает в переохладитель, где его температура снижается, в результате чего фреон переходит в жидкое состояние и подается в фильтр-осушитель. Там он избавляется от влаги. Следующим пунктом на пути движения хладагента является терморасширительный вентиль, в котором давление фреона понижается. После выхода из терморасширителя холодильный агенент представляет собой пар низкого давления в сочетании с жидкостью. Эта смесь подается в испаритель, где хладагент вновь закипает, превращаясь в пар и перегреваясь. Перегретый пар покидает испаритель, что является началом нового цикла.

Подключение фанкойла в несколько этапов

Первый этап

— это установка самого фанкойла на место, отведенное в проекте с последующим подключением его к системе трубопроводов подводящих воду (или любой другой теплоноситель). Опять же следует за основу брать все характеристики заложенные в проекте.

• Нельзя менять или изменять диаметры трубопроводов, материал, из которого должны быть сделаны трубы, что однозначно скажется на расходе теплоносителя через фанкойл и в дальнейшем на работоспособности самого чиллера.
• Нельзя допускать установку не предусмотренных проектом, вентилей, переходников или других элементов гидравлического контура, а также не установку таких же элементов.
• Необходимо помнить, что при работе фанкойла на его теплообменнике образуется конденсат и этот конденсат надо выводить в систему канализации.
• Для исключения застоя конденсата в дренажных трубопроводах при его прокладке обязательно на всем протяжении дренажного трубопровода необходимо выдержать уклон в 1 градус.
• Полностью исключить провалы и образование застойных зон.
• В системе канализации присутствуют не приятные запахи и попадание этих запахов через дренажный трубопровод в фанкойл, а далее в помещение, тоже необходимо исключить, предусмотрев водяной затвор или запахозапирающее устройство на дренажном трубопроводе.

Второй этап

Поскольку канальные фанкойлы бывают различные по типу расположения, то самым сложным на этом этапе является подключение фанкойлов к воздуховодам.

Не все канальные фанкойлы могут подключаться к воздуховодам, поэтому этот этап больше касается тех, кто имеет такое соединение. Если же канальный фанкойл требует подключение воздуховодов, то на этом этапе производят такое соединение, по которым поступает воздух к самому фанкойлу, и по которым подготовленный воздух поступает в помещение после фанкойла

Кроме этого необходимо обратить внимание на воздуховод, обеспечивающий приток свежего воздуха, если такой заложен в проекте.
Материал и сечение воздуховодов бывает различное и поэтому следует эти параметры воздуховодов соблюдать согласно тому, что заложено в проектной документации.
Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение. Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор. Увеличение длины воздуховодов может привести к снижению расхода воздуха

Увеличение длины воздуховодов может привести к снижению расхода воздуха.

Третий этап

• Перед подключением неплохо было бы уделить немного время для того чтобы сверить соответствие напряжения фанкойла и сети к которой следует подключиться. Автомат, через который следует подключать фанкойл или несколько фанкойлов должен быть немного больше (примерно на 15-20%) по силе тока (амперам), чем все фанкойлы подключенные к нему. Можно воспользоваться формулой из 6 класса для расчета силы тока автомата. Р=U*I откуда I=P/U. Где Р — электрическая мощность подключенных фанкойлов; U – напряжение в сети (обычно 220 В); I – сила тока (амперы), которой должен соответствовать автомат через который происходит подключение.
• Нельзя забывать, что обязательно необходимо подключить все три провода особенно третий – заземление.

В настоящее время большой популярностью у населения пользуется спросом монтаж фанкойлов – устройств, способных охлаждать либо нагревать воздух в помещении.
Такое устройство (проще говоря, теплообменник) может быть установлено в каждом помещении здания, что позволяет выбирать индивидуальный температурный режим по желанию людей, находящихся в нем. Несмотря на различия в конструкциях данных агрегатов, все они состоят из:

• фильтрующего элемента, предохраняющего систему фанкойла от попадания в нее вместе с воздухом посторонних частиц;
• самого теплообменника, с помощью которого воздух в помещении будет охлаждаться либо нагреваться, что зависит от выбранного режима работы прибора;
• вентилятора, обеспечивающего принудительный поток воздуха через теплообменник;
• электрического нагревательного элемента;
• панели (пульта) управления.

Кассетные фанкойлы GREE

Фанкойлы кассетного типа работают на холодной или горячей воде от чиллера или бойлера и предназначены для кондиционирования воздуха в ресторанах, офисах, переговорных, выставочных залах и т.п. Кассетные фанкойлы подразумевают установку в подвесном потолке кондиционируемого помещения.

• Прочный неметаллический корпус для облегчения нагрузки на несущие конструкции. • Лицевая декоративная панель с направляющими лопатками для эффективного распределения воздуха (в комплекте). • Встроенный дренажный насос для отвода конденсата (в комплекте). • Встроенный моющийся фильтр (в комплекте) • Комплектация 3 ходовым клапаном с приводом (опция) • Широкий выбор пультов управления: — Беспроводной ИК пульт управления YB1F2/YB1FA (в комплекте) — Проводной настенный пульт управления Z4E351B (опция) — Недельный таймер с возможностью подключения до 16 блоков ZJ4011A (опция) • Возможность подключения к системе диспетчеризации (требуется опциональный блок коммутации ME30-17/E2(M)).

Модель	Мощность, кВт	Размеры блока, мм (ШхГxB)	Расход воздуха	Давление	Напряжение в сети, В
холод	тепло
Кассетные фанкойлы
4-поточные 2-трубные беспроводной пульт управления
FP-51XD/A-K	2,8	3,4	664х594х292	510	—	220
FP-68XD/A-K	3,6	4,2	664х594х292	680	—	220
FP-85XD/B-T	4,5	5,6	840х840х190	800	—	220
FP-102XD/B-T	5,0	6,5	840х840х190	1 020	—	220
FP-125XD/B-T	6,0	7,8	840х840х240	1 180	—	220
FP-140XD/B-T	8,0	9,0	840х840х240	1 400	—	220
FP-160XD/B-T	8,7	10,0	840х840х240	1 550	—	220
FP-180XD/B-T	9,5	11,0	840х840х320	1 800	—	220
FP-200XD/B-T	13,0	14,6	840х840х320	2 000	—	220

Инструкция по эксплуатации и установке кассетных фанкойлов Gree

«Теплый» пуск: При включении кондиционера в режим обогрева, вентилятор внутреннего блока не включается, пока теплообменник не прогреется до заданной температуры. Эта функция позволяет предотвратить поступление холодного воздуха в помещение.

Фильтр «Механический (пластиковая сетка)»: Удаляет большие твердые частицы — волокна, шерсть домашних животных, тополиный пух, крупные частицы пыли и пр.

Вентилятор многоскоростной: Позволяет регулировать скорость вращения вентилятора внутреннего блока кондиционера в соответствии с требованиями пользователя. Высокая скорость вентилятора позволяет быстрее охладить или обогреть помещение до заданной температуры, а низкая скорость вентилятора обеспечивает пониженный шум и более комфортный воздушный поток.

Самодиагностика — контроль работы кондиционера: Данная функция позволяет контролировать с помощью микропроцессора режим работы и состояние блоков кондиционера. Код ошибки выводится автоматически на информационный дисплей для облегчения обслуживания кондиционера при сбое.

Бесшумный режим работы внутреннего блока: При включении данного режима внутренний блок кондиционера начинает работать с пониженным уровнем шума, обеспечивая наилучшие условия для комфортного пребывания в помещении.

Медные трубы с внутренним оребрением: Трубы теплообменника имеют внутреннюю резьбу, благодаря которой увеличивается эффективность теплообмена.

Встроенный дренажный насос: Встроенный в блок дренажный насос обеспечивает надежный подъем конденсата при отводе его из блока, за счет чего достигается гибкость при установке блока.

Купить кассетный фанкойл Gree в ГК «ПИК». Гарантия! Звоните в Москве в Самаре

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем объединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

Элементами двухтрубной системы являются: кран шаровой (1)‚ фильтр (2)‚ клапан трехходовой с приводом (3). Это самая простая схема обвязки. Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан. Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера.

Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел. В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

Как это работает

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Преимущества системы « чиллер-фанкойл»

1. Круглогодичное автоматическое поддерживание фанкойлами необходимых параметров воздуха в каждой рабочей зоне здания одновременно.
2. Экономический эффект. Фанкойл (даже двухтрубный) может работать и на холод и на тепло. Что значительно экономит средства, так как нет потребности монтировать отдельную систему отопления.
3. Разные вариации по местоположению чиллера и фанкойла, количества фанкойлов, длине трубопроводов, возможность наращивания мощности.
4. Гибкое местное управление тепловой и холодильной мощности фанкойлов.
5. Экологичность. Безвредный теплоноситель.
6. Максимальное использование полезной площади помещений.
7. Малошумные модели фанкойлов.

Составные части схемы чиллер-фанкойл

Роль охлаждающего устройства отведена чиллеру — внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим и отличается эта система от других сплит-систем, где в качестве теплоносителя закачивают фреон‚ для передачи которого нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией.

На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл. Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер.

Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.

На фото показаны основные элементы системы — насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Преимущества

Можно выделить несколько преимуществ установки фанкойла вместе с чиллером.

1. Экономия электроэнергии.
2. Возможность подключить к одному чиллеру неограниченное число фанкойлов. При этом расстояние от устройства до самого дальнего фанкойла не должно быть больше 600 м.
3. Высокая экологическая безопасность. Оборудование гораздо экологичнее кондиционеров.
4. Создание комфортного микроклимата в помещении.
5. Обеспечение полноценного охлаждения и обогрева всего через 5 мин после запуска.
6. Экономия средств необходимых для организации трубных трасс, если в качестве носителя используется вода. Однако подобная система имеет один недостаток – отсутствие функции вентилирования. Поэтому при её монтаже нужно параллельно обустраивать систему принудительной циркуляции воздушных масс в помещении.

Чиллер: элементы и принцип работы

Главными из элементов устройства являются те же приборы, что и в наружном блоке сплит-системы. В состав чиллера входит:

• испаритель;
• конденсатор;
• компрессор.

Первый элемент имеет два контура: в одном циркулирует жидкость (вода, раствор, производные гликоля), в другом — хладагент. Оба элемента расположены максимально близко друг к другу. Чтобы повысить эффективность оборудования, используется встречное движение жидкости/фреона.

Работа чиллера практически не отличается от «труда» холодильника. Компрессор сжимает хладагент (0°) в конденсаторе. Во время этого процесса сильно повышается давление вещества, из-за чего оно конденсируется, переходит из газообразного состояния в жидкое (60°). Там же фреон отдает тепло воде либо воздуху.

Затем, охладившись (30°), жидкость поступает в испаритель. В нем она расширяется, снова превращается в газ. Во время процесса испарения его температура становится максимально низкой (-15°). Затем фреон следует в теплообменник, где способствует охлаждению жидкости в магистрали (0°). Потом цикл повторяется.

Холодная вода возвращается в фанкойлы. Там, благодаря радиаторам, она охлаждает воздух. Если рассматривать второй режим — обогрев, то работа (циркуляция) происходит в обратном порядке. В этом случае в фанкойлы попадает теплая жидкость, которая нагревает воздух в помещении.

Устройство системы чиллер-фанкойл

Упрощенно, эта система кондиционирования выглядит так: внешним блоком ее является водоохлаждающая машина, называемая чиллером, объединенная трубопроводом с внутренним теплообменником – фанкойлом, который обдувается вентилятором.

Такая система проста в работе и может эффективно охлаждать или нагревать воздух в большом помещении либо сразу в нескольких помещениях. Она не имеет таких ограничений, как фреоновая. Длина магистрали с теплоносителем ограничивается только мощностью подкачивающих насосов.

Кроме того, такой вариант кондиционирования может работать при любой температуре окружающего воздуха, в отличие от фреоновой, которая уже при – 10С° во избежание поломки должна быть остановлена. Для перемещения хладоносителя можно использовать обычные водопроводные трубы как металлические, так и ПВХ, что значительно удешевляет всю систему.Устройство чиллеров

Чиллер является обычной мощной холодильной машиной, в которой испарительный теплообменник сбрасывает накопившийся холод не в воздух, как в кондиционере, а в воду, которая охлаждаясь, поступает по системе трубопровода к фанкойлам. Существует два основных вида чиллеров – это абсорбционные и парокомпрессионные. Абсорбционные достаточно дороги, громоздки и имеют довольно узкое применение. Наиболее распространенными считаются парокомпрессионные чиллеры, которые бывают нескольких видов:

• Чиллеры с воздушным охлаждением наружной установки. В таких установках охлаждение теплообменника-конденсатора происходит при помощи осевых вентиляторов.
• Устройства с воздушным охлаждением внутренней установки. В них забор воздуха для охлаждения и выброс горячего воздушного потока осуществляется по воздуховодам, для движения которого используется центробежный насос.
• Холодильные установки с водяным охлаждением теплообменника. Чаще всего монтируются в местах, где существует возможность охлаждать конденсатор проточной водой из естественных водоемов.
• Чиллеры реверсивные. Позволяют, как охлаждать воздух, так его и нагревать, благодаря чему их можно использовать в системах кондиционирования без установки дополнительного водогрейного оборудования.

Устройство фанкойлов

Фанкойлы – это так называемые внутренние блоки системы кондиционирования чиллер-фанкойл, которые еще называют доводчиками. Их устройство состоит из теплообменника и мощного вентилятора, который его обдувает. Кроме того, они оснащены легкосъемными воздушными фильтрами и блоком управления. В более современных моделях предусмотрены беспроводные пульты управления устройством. Существует несколько типов этого оборудования:

• Кассетные фанкойлы предназначены для охлаждения или нагрева воздуха в больших помещениях, в конструкции которых предусмотрены подвесные потолки. Именно в них и монтируются эти приборы. Они могут распределять воздушный поток на две или четыре стороны.
• Канальные фанкойлы монтируются в отдельных помещениях. Забор воздуха производится по отдельным воздуховодам, а вывод воздуха в помещения осуществляется по воздуховодам, размещенным за подвесными потолками.

По фанкойлы различаются на: настенные, напольные и потолочные. К слову сказать, многие компании производят универсальные устройства, которые могут монтироваться как на стену, так и на потолок. Дополнительное оборудование

Для того чтобы оборудование могло работать бесперебойно, и круглогодично, применяются различные устройства и приспособления, которые значительно позволяют расширить функции этой системы кондиционирования.

• Для возможности регулирования температуры воздуха в каждом помещении, перед каждым внутренним блоком – фанкойлом, устанавливают специальные устройства, которые позволяют регулировать расход холодоносителя.
• Дополнительно для нагрева воздуха устанавливается водогрейный газовый котел, который работает в холодное время года вместо чиллера.
• Также она снабжается накопительным и расширительным баком для компенсации расширения теплоносителя при нагревании.

Монтаж настенного фанкойла

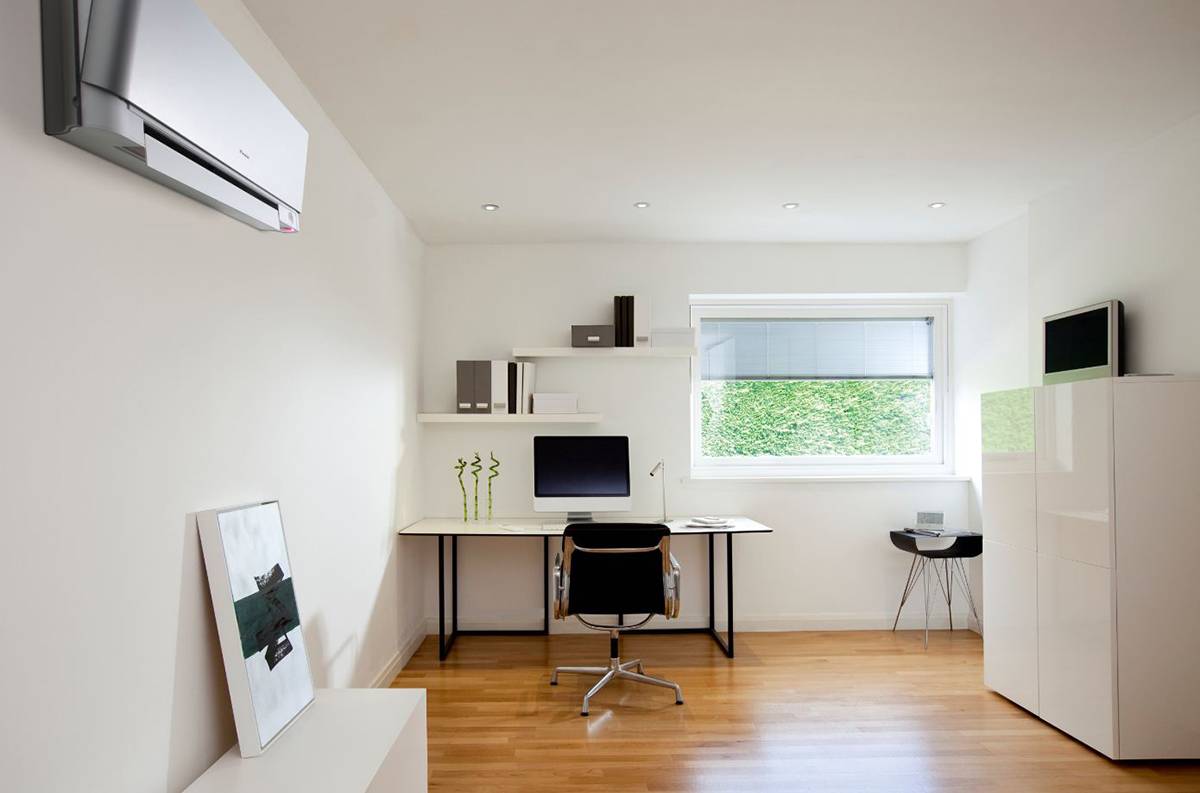

Настенные варианты внешне выглядят как обычный бытовой кондиционер. Монтируются на стену, установка проста, недорогая по стоимости. Лучше всего подходят для помещений с низкими потолками, невозможностью сконструировать подвесной потолок. Наиболее оптимальный вариант для небольших офисных помещений.

Устройство и монтаж:

• определить место установки;
• разметить крепления для монтажной панели;
• закрепить блок анкерными болтами;
• выровнять положение строго горизонтально по всем направлениям;
• распределение трубопроводов;
• подсоединение дренажной системы;
• размещение дренажного трубопровода;
• подключение электропроводов
• заполнение системы водой/этиленгликолем, пробный пуск, тестирование.
