Виды соединений
Выполняются соединения различными методами:
- Обычной скруткой;
- Пайкой или сваркой контактов;
- Использованием винтовых зажимов, колодок и клеммников;
- Также применяются изолирующие колпачки.
Самым простым и применяемым методом соединения проводов при электромонтажных работах является скрутка. Однако требования ПУЭ к скруткам довольно жесткие: с недавнего времени запрещено использовать простую скрутку. Правила предписывают производить сварку или спайку проводов. Но это не всегда удобно: при монтаже большой сети соединений очень много и процесс может значительно затянуться.
Различные виды соединений:скрутка, пайка, винтовые зажимы и колпачки СИЗ

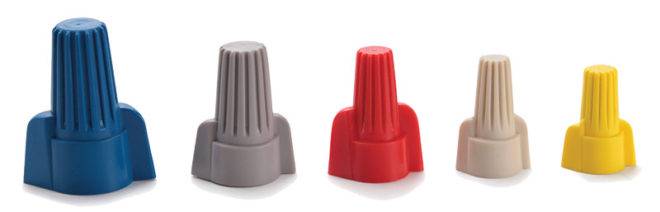

Виды колпачков
Итак, существует определенное разделение СИЗ, в основу которого ложатся его размеры, а, точнее, поперечное сечение и высота. Поперечное сечение выбирается по поперечному сечению скрученных проводов. Конечно, это приблизительная величина (имеется в виду площадь скрутки), но он определяет размерный ряд и позицию СИЗ.
Итак, поперечное сечение определяется цифрами, которые соответствуют номеру колпачка. Нумерация варьируется в диапазоне 1-5. Чем выше номер, тем большего сечения скрутка может поместиться в изолирующее устройство.
- СИЗ 1 лучше использовать для скрутки 2х1,5.
- СИЗ 2 для скрутки 3х1,5.
- СИЗ 3 для 2х2,5.
- СИЗ 4 для 4х2,5.
- СИЗ 5 – для 8х2,5.
Конечно, это лишь только рекомендации, ведь здесь главное правильно рассчитать суммарное сечение скрученных проводов. К примеру, СИЗ 4 помещает в себя 10 мм², а, значит, его можно надеть на скрутку с проводами 6х1,5. То есть, придется в каждом отдельном случае подбирать колпачок.
- Точный подбор колпачка под площадь скрутки – это гарантия, что он никогда не слетит, и не окажется бесполезным.
- Нельзя колпачком скручивать медный и алюминиевый провод. Для этого существуют другие приспособления: клеммники, специальные переходники с пластинами из металла.
- Цветовое оформление ничем не оговаривается, даже в ПУЭ этого нет. Но для удобства обслуживания цветовое разнообразие пригодится. К примеру, коричневого цвета колпачки СИЗ можно надевать на фазные провода, голубые на нулевой контур, желтые или зеленные на заземление.
- Не стоит снимать изолирующую оболочку с проводов большой длины. Надо соразмерить длину с длиною внутренней полости СИЗ.
- При навертывании колпачка на скрутку надо прилагать небольшое усилие. Это создаст плотность контакта.
- Опытные электрики после установки СИЗ на соединение стараются проверить изоляцию. Они подают нагрузку на контур и в течение получаса проверяют температуру устройства. Если температура нормальная, значит, никаких проблем нет, если повышается, то надо искать причины.
Это интересно: Ошибки при монтаже электропроводки
Преимущества и недостатки
Самым главным преимуществом СИЗ колпачка для электрика является простота и быстрота монтажных работ. При этом не требуется никаких дополнительных инструментов и приспособлений.
Колпачок выполняет не только изоляционные функции, но и защищает соединение от механических повреждений.
Не нужны другие изоляционные материалы. Если монтаж выполнен правильно и оголённый участок провода не выходит за корпус колпачка, то изолирующую функцию соединительного узла выполняет сам зажим.
Соединение получается компактное, удобное в эксплуатации. К тому же оно считается разъёмным, то есть при необходимости можно открутить колпачок обратно, вытянуть из него провода и перезаделать соединение.
Как и любой другой вид соединения проводов, наряду с достоинствами колпачки СИЗ обладают и рядом недостатков:
- Если неправильно будет подобран типоразмер колпачка, то после монтажных работ, во время эксплуатации, он может просто слететь.
- Нельзя использовать СИЗ для уличной электропроводки.
- С помощью колпачков СИЗ можно коммутировать только медный провод или кабель. Очень редко встречаются специальные зажимы для алюминиевых проводников, их основное отличие в том, что корпус внутри заполняется антиоксидной пастой.
Как соединять провода с помощью СИЗ
Главное преимущество колпачков по сравнению с другими сжимами — это скорость монтажа. По скорости они разве что уступают клеммникам WAGO, но разница во времени не существенна. Для качественного соединения моножильных проводов нужно выполнить следующие действия:
- Зачистить два провода примерно по 2 см каждый.
- Приложить их параллельно друг другу и ввести в колпачок до упора.
- Крутить колпачок по часовой стрелке до плотного зажима. На качество соединения направление вращения никак не влияет, но для того, чтобы электрик, который будет в будущем производить ревизию соединений, смог быстро его разобрать, лучше вращать по часовой стрелке.
С многожильными провода процедура практически такая же, только перед закручиванием колпачка рекомендуем сначала скрутить два провода в скрутку. Если какая-то часть провода осталась голой, тогда просто наматываем на нее изоленту.
Напоследок отметим: колпачок СИЗ стоит примерно 15 рублей за штуку — это в два раза дешевле гильзы и почти в четыре раза дешевле WAGO. Поэтому соединения СИЗ это не только быстро, но и дешево.
Узнайте об интересных явлениях в мире электричества:
- Почему птиц на проводах не бьет током?
- Почему дождь не замыкает провода высоковольтных линий?
Классификация соединителей
Часто наши подписчики задают вопрос: как выбрать колпачок? На самом деле здесь стоит быть осторожными, но сложного ничего в этом нет.
Сразу стоит выделить, что все соединители СИЗ разделяются на два вида:
- Отечественные.
- Европейские.
Их маркировка одинаковая, единственное отличие – это качество исполнения.
Маркировка колпачков СИЗ выглядит следующим образом:
Если говорить за такой параметр как цвет, то особого смысла на него обращать внимание нет. На цвет ориентируются только профессиональные электрики, которые одним взглядом могут определить сечение проводов. И помните о том, что некоторые производители не соблюдают цветовую маркировку
И помните о том, что некоторые производители не соблюдают цветовую маркировку.
Монтаж
На практике применяется два метода скрутки проводов с помощью колпачков СИЗ. Первый способ: без предварительной скрутки. Второй способ: с предварительной скруткой.
Монтаж с предварительной скруткой
Нередко на практике электрики устанавливают СИЗ на заранее подготовленную скрутку голых проводов. Для этого нужно взять зачищенные жилы и плотно прижать их друг к другу. Связку следует зафиксировать с помощью пассатижей, отступив пару миллиметров от оголенных жил. При этом нужно начать закручивать прижатые друг к другу оголенные концы электропроводов по часовой стрелке. Для закручивания лучше всего использовать еще одни пассатижи. Небольшое сечение можно скрутить рукой, но если жилы толстые или их много, то используйте инструмент. По окончании скручивания откусите остаток оголенного провода под острым углом.
Перед применением соединительных зажимов нужно подготовить провода. Для этого их зачищают с помощью стиппера. Если стиппера нет, то можно использовать монтерский нож, но в этом случае следует избегать перпендикулярных по отношению к кабелю надрезов.
Монтаж без скрутки
СИЗы устанавливаются на электрические провода и без скрутки (более популярная практика). Для этого нужно расположить оголенные провода параллельно, чтобы концы смотрели в одном направлении, вставить концы в СИЗ и начать накручивание колпачка вручную (по часовой стрелке). Ручное вкручивание нужно производить до тех пор, пока не щелкнет пружина. Щелчок пружины будет обозначать, что скрутка в пределах колпачка произведена. Далее, если длина оголенного провода у вас не выходит за пределы зажима, то на этом работа окончена.
Некоторые электрики рекомендуют оголять более длинный участок кабеля для того, чтобы сделать скрутку длиннее и надежнее. В таком случае она будет выходить за пределы колпачка, а после пружинного щелчка нужно будет докручивать соединение с помощью пассатижей или шуруповерта до тех пор, пока не скрутится вся связка проводов до самого изоляционного покрытия. После этого оголенный участок нужно заизолировать. Лучше всего это сделать с помощью термоусадочной трубки и изоленты.
Следите за тем, чтобы жилы не торчали из-под колпачка. На документации некоторых зажимов указана нужная длина среза (обычно это 10–12 миллиметров), если информация отсутствует, то нужно произвести предварительные замеры. Если вы ошиблись с расчетом длины оголенных жил и они торчат из-под зажима, то следует дополнительно их заизолировать с помощью изоляционной ленты или лакоткани.
Также важно, чтобы передача тока проводниками происходила через соединение, а не через пружину зажима. Так как пружина не предрасположена к таким нагрузкам, она очень быстро перегреется и выйдет из строя
Сразу после установки СИЗ нужно проверить качество изоляции. Для этого подайте максимально возможную нагрузку на линию и удерживайте ее в течение тридцати минут. Затем нужно проверить температуру зажима. Работоспособный СИЗ не должен нагреваться, если ваш тест показал обратное, то следует заменить его и проверить снова.
Нельзя соединять кабели из разных металлов
Также нужно знать, что нельзя скреплять скруткой комбинацию из медных и алюминиевых кабелей. Так как В таких случаях используют специальные приспособления (колодки) с встроенными металлическими переходниками.
Подбирайте подходящий размер СИЗ
Если вы выберете правильный размер колпачков, который будет подходить суммарному сечению проводов, то скрутка прослужит долго, будет минимизирован риск перегревов.
Преимущества и недостатки
Такой соединитель удобен и практичен, поэтому имеет следующие преимущества:
- Доступная цена.
- Вероятность самовозгорания электрической проводки отсутствует. Это объясняется тем, что для изготовления СИЗ применяется негорючий материал и там, где была произведена скрутка самовозгорание невозможно.
- Быстрая и простая установка изделия.
- У колпачков существует огромный выбор цветовой гаммы. Поэтому если провод не обозначается по цвету, то промаркировать его можно с помощью такого колпачка. Например, пометить стандартными цветами фазу и ноль.
Но СИЗы обладают и некоторыми недостатками:
- нет возможности соединять алюминий и медь;
- недостаточно сильная фиксация и изоляция.
Подведя итог и взвесив все за и против, хотелось бы отметить, что использовать соединительные изолирующие зажимы СИЗ рационально при соединении токоведущих жил в распределительной коробке, а также при подключении светильников (например, люстры на потолке). Напоследок рекомендуем просмотреть полезное видео
Все соединения проводов необходимо правильно изолировать. От этого зависит, прежде всего, безопасность человека, надежность контакта, отсутствие утечек тока на землю и исключение короткого замыкания. В одной распределительной коробке укладываются несколько скруток (соединений) и нельзя допустить, чтобы между ними мог появиться контакт. Также изоляция соединений проводов защищает от появления следов окисления и коррозии на поверхности металлов. Существует несколько способов изоляции проводов, которые ниже мы разберем.
Как изолировать провода?
Это можно сделать с помощью:
- термоусаживаемой трубки;
- обычной ПВХ изоленты;
- изолированных клемм.
1. Изоляция соединений проводов с помощью термоусаживаемой трубки.
Сегодня термоусаживаемую трубку можно купить в любом магазине радио- и электротоваров и в последнее время она становится очень популярной. Она выпускается разных диаметров, не токсична, не поддерживает горения, режим ее эксплуатации от -55 0 С до +105 0 С и рабочее напряжение до 1 кВ.
Здесь вам потребуется промышленный фен для усаживания трубки на жилы. Однако он стоит дорого и дома его себе многие не могут позволить. Поэтому выходят из этой ситуации с помощью зажигалки.
Во время соединения проводов часто приходится одевать термоусаживаемую трубку заранее. Помните это, иначе придется разбирать соединение.
Отрезаем трубку с запасом, чтобы свободные участки выступали с обоих сторон оголенной части провода минимум по одному сантиметру.
Одеваем термоусаживаемую трубку на скрутку. На фото видно, что она предназначена для применения в сети напряжение до 600 В и при температуре до 125 0 С.
С помощью фена или зажигалки усаживаем на место. Вот и все – это быстро, надежно и недорого.
2. Изоляция соединений проводов с помощью обычной изоленты ПВХ.
Изоляционная лента это пожалуй самый распространенный материал, который используется в изоляции скруток и других соединений . Она доступна и часто стоит недорого.
Стоит отметить, что для надежной изоляции проводов не подойдет любая изолента. Большинство продаваемой изоляционной ленты пригодно только для намотки на ручку лопаты или на клюшку, но не для электрики.
Если ваши скрутки находятся в распределительной коробке, которая будет заштукатурена, то потратьте лишние 100-200 рублей на качественную и надежную изоленту, например, 3M Scotch . Одного мотка вам должно хватить. Это позволит вам получить надежную изоляцию проводов и избежать разные ЧП.
Как я изолирую провода с помощью изоляционной ленты:
Начинаю мотать со штатной изоляции жил немного под углом так, чтобы намотка двигалась к концу скрутки…
Продолжаю мотать пока не выйду за пределы скрутки и не получится пустая трубочка длиной равной ширине изоляционной ленты…
Затем этот пустой участок скрученной изоленты сгибаю и укладываю вдоль скрутки в обратном направлении. Затем продолжаю мотать изоленту под углом, но уже в сторону штатной изоляции провода…
На завершающем этапе отрезаю лишнюю изоляционную ленту. Такой способ намотки служит долго и тут нет проблем появления оголенного самого кончика скрутки.
3. Изоляция соединений проводов с помощью изолированных клемм.
Этот вариант изоляции подразумевает собой применение разных соединительных клеммников, которые имеют диэлектрический корпус. Это винтовые зажимы ЗВИ, соединительные изолирующие зажимы СИЗ, универсальные самозажимные клеммы Ваго.
Если выполнять соединения проводов в распределительной коробке с помощью данных материалов, то тогда не придется место соединения дополнительно изолировать. Все перечисленные клеммы уже хорошо изолированы.
Выше мы разорались как и чем изолировать провода. А вы чем это делаете?
Улыбнемся:
Кабельные скрутки СИЗ (соединительные изолирующие зажимы)
Сортировать по:
Сортировать по:
| Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе. |
Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).
Правильное выполнение скрутки
Накрутить колпачки СИЗ на предварительно подготовленные концы жил легко. Не нужен специальный инструмент или приспособления. Два способа:
- Без предварительного скручивания.
- зачищенные жилы складываются и выравниваются по обрезу изоляции;
- одновременно или поочередной обрезкой концов жил выравнивается их длина. Она должна быть равной глубине отверстия корпуса (10-12 мм);
- одной рукой удерживая провода, другой рукой накручивают колпачок по часовой стрелке до срабатывания пружинки;
- завершается скрутка подкручиванием корпуса до упора руками или при помощи инструмента.
- Фиксация предварительно скрученных проводников:
- зачищенные и выравненные жилы туго скручиваются и укорачиваются на нужную длину обрезкой, направление скручивания должно совпадать с направлением вращения зажима;
- накручивается корпус.
Выбор способа зависит от сечения проводников. Тонкие провода лучше предварительно скручивать. Есть мнение, что зачистку жил при предварительном скручивании лучше выполнить немного длиннее, чем этого требует СИЗ. Увеличение числа витков повысит плотность контакта за счет увеличения площади соприкосновения жил. Оголенный участок изолируют изолентой или термоусадочной трубкой.
Закручивание СИЗ должно быть аккуратным, но максимально сильным. Он должен прочно удерживаться на скрутке. Его невозможно сорвать руками при тянущем усилии вдоль оси проводов. Использовать колпачки СИЗ для соединения удобно, но нужно знать и выполнять некоторые правила:
- Применять соответствующие сечению соединяемых проводов зажимы. Слишком маленький диаметр отверстия не позволит завести в него весь пучок жил. Слишком большой не создаст плотного контакта, не зафиксирует провода в зажиме. Скрутка будет греться, если вообще обеспечит контакт;
- Обеспечить плотное скручивание проводов. Нельзя допустить, что бы ток нагрузки протекал через металл пружины, нагревая ее. Потеря пружинистости превратит СИЗ в простую скрутку;
- Запрещается применение СИЗ для соединения медного и алюминиевого провода. Это делается другим способом.
Нельзя зачищать изоляцию пассатижами или кусачками. Если нет специального инструмента, изоляцию аккуратно удалить ножом, не допуская повреждения поверхности жилы.
Плюсы и минусы способа
Колпачки СИЗ дают много преимуществ электромонтеру:
- Не требуется использование дополнительного оборудования или инструмента. Простота и экономичность монтажа, нет потребности в отдельном изолировании;
- Корпус, изготовленный из негорючей теплостойкой пластмассы, одновременно обеспечивает три вида защиты контакта:
- Механическую;
- Электроизолирующую:
- Противопожарную.
- По сравнению с другими способами соединения предоставляется возможность:
- Разъемного стыка;
- Повторного неоднократного использования соединителя.
- Легализация скруток старой проводки до или после проверки пожарным инспектором. Вскрываются коробки, удаляется старая изолента, на скрутку накручивается новый СИЗ. Если направление скрутки не совпадает с направлением вращения колпачка, ее придется переделать.
Имеются и недостатки:
- Главный – невозможность соединения многожильного мягкого провода;
- Требует тщательного подбора типоразмера;
- Не герметичный стык. Недопустимо выполнять для уличной проводки. Обматывание места стыка вместе с колпачком изолентой, в какой-то мере препятствует скоплению влаги внутри корпуса;
- Относительно большие габариты. Колпачки СИЗ занимают много места внутри распределительной коробки.
Сфера применения
Колпачки СИЗ используются для создания соединений при монтаже электрических сетей внутри общественных и жилых зданий и сооружений. Применение в производственных, сырых или с химически активной средой, возможно при размещении скруток в защищенных распределительных коробках.
Полезные советы от профессионалов
Скрутка проводов как таковая запрещена ПУЭ, но если её использовать в паре с другими средствами, то ничем не противоречит:
- Сварка. Если просто приложить две жилы друг к другу и сварить – получится хороший не разъёмный контакт. А если жилы перед этим еще и скрутить, то площадь контакта значительно возрастёт, смотрите фото ниже.
- Пайка. Ситуация такая же как и со скруткой, только в пайке есть основная проблема – припои, например широкоприменяемый ПОС-60, не обеспечивают механической прочности. Так если спаять две сложные рядом жилы и заизолировать их и спрятать в распредкоробку, то такое соединение работать конечно будет. Но если провод хоть немного движется в работе – пайка разрушится. Поэтому всегда скручивайте жилы если выбрали пайку как способ соединения проводов.
- Использовать колпачки СИЗ. Для этого нужно сложить соединяемые жилы вместе, ввести их в колпачок и начать закручивать колпачок по часовой стрелке. Пружина в нём зажмёт жилы и они скрутятся.
- Зажимать скрученные жилы винтовым клеммником (их еще называют полиэтиленовые клеммники).
Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками. Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к
на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!
Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!
Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!
