SMD 5050: характеристика, мощность и технические параметры

Классификация по степеням защиты

Покрытие светодиодных лент специальными составами обеспечивает разные степени защиты. Они классифицируются согласно ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)». В маркировке светодиодных лент указывается их класс защиты. Этот параметр состоит из двух цифр — индексов.

Индекс 1 — показывает защищенность от попадания посторонних предметов и твердых тел.
Индекс 2 — информирует насколько безопасно использовать изделие во влажной среде.

Например, если указано IP 20, то это значит,

индекс 1 — цифра «2» — лента защищена от проникновения в ее корпус предметов диаметром более 12,5 мм (пальцы и что-то подобное);
индекс 2 — цифра «0» — защиты от влаги нет.

Или если указано IP 65, то это расшифровывается так

индекс 1 — цифра «6» — полная пыленепроницаемость;
индекс 2 — цифра «5» — защита от струй, летящих под разными углами.

Цифровые значения индексов 1 и 2 описаны в ГОСТе 14254-96, а также их можно сверить с данными таблиц №1 и №2.

Таблица № 1. Индекс 1, характеризующий защиту от твердых тел, пыли.Таблица № 2. Индекс 2 (защищенность от попадания влаги)

Расшифровка маркировки светодиодов

Рассмотри маркировку на примере SMD 3528 матрицы теплого белого света.

LED-WW-SMD3528

LED – светодиод;
WW – warm white – тёплый белый;
SMD – диод для поверхностного монтажа;
3528 – размеры матрицы.

Многие производители пытаются уникализировать свой товар различными уловками. Так появляются серии 5636, 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.

Где и как используется

Светодиоды имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее.

Источники света LED используются в самых разных областях, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений. Используются в светофорах и вспышки фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. В сочетании с маленькими светодиодными лампами GX53 количество и качество света значительно повысится.

Инструкция монтажа светодиодов

На производстве для монтажа используется групповая пайка. С помощью специального механизма светодиоды устанавливаются на плату, которая покрыта пастой. Следующий этап отправка в печь. Здесь паста под воздействием высокой температуры распадётся на 2 элемента: флюс и припой. После выполнения своих функций флюс испарится, а припой останется на дорожках платы и контактах, обеспечив качественное соединение элементов с подложкой.

Для установки светодиодов своими руками применяется паяльник. Здесь следует учесть следующие правила:

температура жала не должна превышать 300°;
перед началом работы определите полярность;
время контакта – не более 9 секунд, иначе может произойти перегрев кристалла, что негативно отразиться на характеристиках или спровоцирует перегорание;
в момент пайки температура корпуса не должна превышать 260°.

Результат правильно установленных на ленту светодиодов с помощью паяльника.

Если нет паяльника или навыков работы с ним, для монтажа можно использовать специальный строительный фен. Эта технология применяется на производстве с применением паяльной пасты.

Технические характеристики светодиода 5730

Характеристики светодиодов SMD 5730 могут различаться и зависят от типа модели и особенностей производства. Например, коэффициент передачи цвета у белых диодов 5730 на среднем уровне, однако составляют не менее 75 единиц. Встречаются и другие образцы, у которых цветопередача гораздо ниже.
Прямой ток варьируется от 150 мА до 300 мА.
Прямой пульсирующий ток 300 мА.
Световой поток 45-50 Лм.
Угол рассеивания света составляет 120 градусов.
Обратное напряжение 5 В.
Индекс передачи цвета от 60 до 80 Ra.
Мощность рассеивания 612 мВт.
Цветовая температура: тёплый белый (2900-4000 К), нейтральный (4300-4800 К), обычный дневной (5000-5800 К) и холодный белый (6000-7500 К).
Рабочая температура от -40 до +130.
Во время процесса пайки допустимый нагрев корпуса не должен превышать 300 градусов не более чем на 2 секунды. В этом случае следует использовать низкотемпературные оловянные сплавы. Пайка может производиться не более одного раза.
SMD 53730 LED datasheet зависит от производителя. Самыми качественными являются Osram, Phillips и Samsung.

Разновидности светодиодной ленты smd 5050

Размер и ширина светодиодной ленты выбираются в зависимости от потребностей, но кроме стандартных параметров нужно учитывать, что все ленты такого формата подразделяются на два основных варианта:

Многоцветные (rgb лента 5050), которые имеют различные варианты свечения, управляются посредством контроллера, что позволяет получить различные оттенки и цвета;
Одноцветные, которые излучают исключительно один цвет.

Одноцветные диоды 5050

Изделие состоит из однокристальных чипов (светодиодов). Цвет будет соответствовать свечению применяемого кристалла: зеленый, красный, синий, желтый. Для получения свечения белого формата применяется синий кристалл, покрытый люминофором. Так как люминофор быстро деградирует, быстро пропадает яркость изделия. Но, светодиодная лента 5050 rgb в течение значительного количества времени сохраняет свои первоначальные свойства и характеристики, так как цвет получается благодаря применению RGB-светодиодов.

Многоцветные светодиоды 5050

Данный вариант хорош тем, что можно управлять свечением. В чип монтируется три различных кристалла – синий, зеленый, красный. Каждый кристалл питается отдельно, что провоцирует возможность изменять своеобразные пропорции цветовых соотношений и позволяет реализовывать даже самые смелые творческие замыслы.

Какая лучше — многоцветная или одноцветная?

Естественно, в первую очередь определяется размер и ширина светодиодной ленты, после чего оцениваются нюансы цветовых решений в зависимости от поставленных целей. Многоцветной вариант более практичен в световом оформлении интерьеров, так как посредством такого изделия можно создавать различные спецэффекты цветового формата. Там же, где не требуется художественное оформление отлично подойдет одноцветный вариант (например, внутренняя подсветка витрин).

Как управлять цветами светодиодной ленты rgb 5050?

Для осуществления управления изделием используется специализированный контролер, а также пульт управления дистанционного. Существуют различные варианты исполнения таких приспособлений, но набор функций у них практически идентичный:

Осуществление перехода на различные панорамы;
Смена цвета по частоте;
Регулировка яркости;
Выбор постоянного цвета (одного).

Светодиодный вариант оформления считается одним из интереснейших решений светового дизайна, но стоит помнить, что только грамотный выбор качественной ленты поможет вам получить нужные параметры яркости и долговечности. Также учитывайте, что контролер будет реагировать исключительно на команды пульта управления, который идет к нему в комплекте.

Что сподвигло на такой эксперимент-сравнение SMD 5730, SMD 5630 и SMD 5050 разных производителей

Мне часто приходится слышать от многих читателей о том, что китайские товары — плохие и у них нет «адекватных» продавцов, в частности на Aliexpress. Много негатива пытаются вылить люди, которые по большей степени в этом не понимают и пытаются людям довести неправильную информацию, основанную на личных предпочтениях и не сделав ни одного опыта. При этом такие люди имеют право самостоятельно назвать себя экспертом в области светодиодного освещения и выдавать разнообразные «перлы», что диву даешься… На это и интернет, каждый имеет право на свой голос. Жаль, что к «ТАКОМУ голосу» прислушиваются люди, абсолютно не разбирающиеся в вопросах и верующие на слово тому, кто много букв написал на эту тему. Ну да оставим это на совести и тех и других. Пусть одни дураки пишут, а вторые верят в это… Нас это мало волнует.

Но все же вернусь к основной теме — сравнение характеристик SMD 5730, SMD 5630 и SMD 5050. В свое время мне приходилось много ездить по Китаю и общаться с большим количеством поставщиков диодных кристаллов. почему ездил лично? Да все просто! Не хочется верить тому, что вижу на сайте. Хочется увидеть процесс производства воочию.

После моих поездок были «присланы-привезены» огромнейшие количества всевозможных диодов: от SMD и кончая филаментами. Достал из закромов сами диоды и некоторые записи по ним, сделал некоторую подборку цифр, где можно будет ясно увидеть, что утверждение про китайские диоды — как минимум не правда…

Описание и характеристики LED SMD 5050

Перед покупкой светодиодов SMD 5050 следует внимательно изучить характеристики, так как покупателям часто продают китайские подделки, которые не соответствуют заявленным техническим показателям.

Таблица характеристик SMD 5050

Светодиоды способны работать без повреждений и с первоначальными характеристиками светопередачи более 3000 часов. Приобретая китайские аналоги стоит учесть, что практически все показатели характеристик окажутся хуже примерно в 3 раза. Но без опыта распознать подделки сложно.

Для создания SMD 5050 используются следующие материалы:

индий;
алюминий;
галлий;
фосфор.

Также в составе присутствуют соединения азота (как легирующие добавки). Чтобы изготовить корпус, на производстве используют пластик, стойкий к высоким температурам. Рассеиватель – это линза, залитая эпоксидной смолой. Для охлаждения кристаллов вмонтированы теплоотводы. Каждый из элементов оснащён тремя катодами и таким же количеством анодов.

Сфера применения

Светодиоды этого семейства активно используются в офисном, домашнем и промышленном освещении уже более 5 лет. За это время появились более современные модификации, но SMD LED 5730 не становится менее популярным. Причины такого постоянства заключаются в большой мощности, малых размерах и увеличенной светоотдачи. Именно на этих представителях собирают модули из трех последовательно соединенных кристаллов с питанием 12 вольт для точечной подсветки. Такой form-фактор удобно использовать в рекламных конструкциях, при организации дополнительного освещения, зонировании помещения, тюнинге авто и т.д. Если последовательно соединить несколько десятков таких кристаллов на компактной плате, из них получатся мощные прожекторы и уличные светильники.

Сравнение интенсивности света разных светодиодов

Покупая светильники, работающие на светодиодах SMD 5730, необходимо отдавать предпочтение известным производителям, которые не экономят на охлаждающих радиаторах в конструкции. Выбирая светодиодную ленту для монтажа одновременно покупают алюминиевый профиль, что позволит эффективно отводить выделяемое кристаллами тепло.

Если вы решили самостоятельно собрать лампу на светодиодах, уделите особенное внимание охлаждающему радиатору или мощной системе охлаждения как залогу длительной и бесперебойной работы осветительного прибора

Конструкция и область применения

Светодиодную или LED-ленту можно назвать гибкой печатной платой. Сверху по определенной схеме запаяны электронные элементы — светодиоды и сопротивления. А снизу обычно наклеен двухсторонний скотч. При помощи скотча осуществляют ее монтаж.

Дословный перевод с английского сокращения SMD (Surface Mounted Device) — «устройство, предназначенное для поверхностной установки». Поэтому, устанавливаемые электронные элементы называют еще SMD светодиоды и SMD-резисторы.

Цифры в названии указывают на размер светодиодного чипа в миллиметрах. То есть SMD 5050 — означает, что размер светодиода равен 5,0 х 5,0 мм.

Такая конструкция делает ее очень гибкой. Эта особенность позволяет применять ее при световом оформлении сложных геометрических конструкций: фасадов зданий, реклам, фонтанов, автомобилей (подсветка багажника, салона).

Светодиодная лента 5050 имеет разные варианты исполнения по влагозащите, что существенно расширяет область их применения. Давайте рассмотрим основные:

Нанесение лака – это самое простое и популярное решение. Цель — защита от случайных брызг (класс защиты IP 33). Рекомендуется устанавливать только в сухих местах и помещениях, например в качестве подсветки потолка комнаты или шкафов кухни.
Защита сплошным слоем компаунда. Решение по сложнее. Цель — повысить защиту от прямого воздействия влаги в помещениях с повышенной влажностью (класс защиты IP 65). Их устанавливают в душевых кабинах, ваннах, банях.
Укладка в защитную ПВХ-трубку, с последующим покрытием эпоксидкой. Цель — обеспечить полную герметичность. Можно устанавливать в аквариуме (IP 68).

Описание и характеристики LED SMD 5050

Таблица характеристик SMD 5050

Для создания SMD 5050 используются следующие материалы:

индий;
алюминий;
галлий;
фосфор.

Описание

LED SMD 5050 выпускаются в квадратном корпусе размером 5х5 мм, что отражается в цифровом индексе маркировки прибора. Высота корпуса составляет 1.6 мм.

В отличие от других LED, 5050 представляет собой светодиодный модуль, состоящий не из одного, а из трех светодиодов. В зависимости от типа модуля светодиоды могут быть белыми, монохромными (цветными) или иметь три разных цвета – RGB модули.

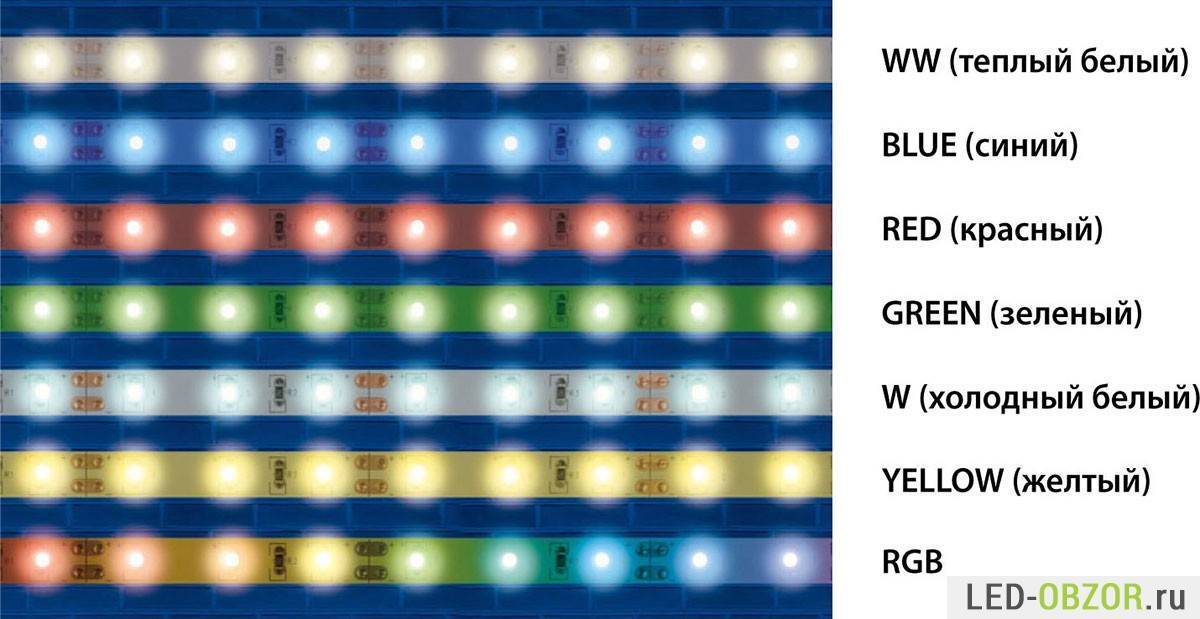

Монохромные сборки SMD 5050 могут излучать красный, синий, зеленый или желтый свет.

Светодиоды RGB SMD в квадратном корпусе 5050 состоят из красного, зеленого и синего светоизлучающих диодов (Red, Green, Blue). Регулируя интенсивность излучения каждого из трех цветов RGB модуля, можно получить белый свет или различные оттенки цветов видимого спектра.

Цвет, который излучает SMD 5050, маркируется следующим образом:

SMD Wxx 5050 – белый;
SMD Rxx 5050 – красный;
SMD Gxx 5050 – зеленый;
SMD Bxx 5050 – синий;
SMD Yxx 5050 – желтый;
SMD RGB 5050 RGB светодиод.

В зависимости от типа светодиода на месте символов хх могут находится обозначения, отражающие цветовую температуру белых светодиодов или длину волны цветных LED.

Наиболее популярные производители

Никогда не гонитесь за дешевой безымянной продукцией. Прослужит она в лучшем случае год-полтора. А если это потолочная подсветка, то придется снимать потолок. Так что выйдет намного дороже.

Многие используют для покупки интернет — магазин Aliexpress. Но там купить качественную продукцию практически невозможно. В предлагаемых ими лентах, используются не сертифицированные, низкокачественные светодиоды, а заявленные технические характеристики завышены. Однако, в ознакомительных целях или решения простых задач, низкокачественные китайские светодиодные ленты вполне подойдут.

Чем отличается дешевая лента от дорогой? Когда стоит отдавать предпочтение изделиям Premium класса? Аргументированные ответы на поставленные вопросы вы найдете в видео

Если собираетесь использовать светодиодную ленту 5050 для решения серьезных задач, конечно же по возможности стоит покупать брендовую продукцию. Фирмы дорожат репутацией, дают гарантию, точно указывают технические характеристики. Если есть сомнение в точности указанных данных, то всегда можно обратиться к официальному сайту производителя, которому можно доверять.

На Российском рынке наибольшей популярностью пользуются следующие бренды:

Navigator (Навигатор);
Era (Эра);
Gauss (Гаусс);
Camelion (Хамелион);
Feron (Ферон);
Arlight (Арлайт).
Jazzway (Джазвей);
Dreamled (Дримлед).

Подводя итоги, делаем вывод, что светодиодная лента SMD 5050 имеет большой ряд характеристик, зная назначение которых, Вы без труда выберите необходимую, наиболее подходящую для решения поставленной задачи. Помните, что качество очень зависит от цены, однако не стоит переплачивать, если Вы собираетесь только экспериментировать. Для серьезных задач, лучшее не экономить.

Подключение светодиодов

Между подключением корпусного диода и подключением светодиода SMD 5050 нет никакой разницы в процессе. Применяется самая обычная связка «ограничитель тока – светодиод». Эта схема подключения универсальна и используется для всех многокристальных схем. Исключением является LED 5050 SMD, имеющий три кристалла на матрице.

Трехкристальная матрица в данной серии имеет по три анода и катода, и подключаются они как самостоятельные элементы. Что касается RGB-моделей SMD 5050, то их подключают по datasheet, так как они имеют разные параметры.

Схема включений диодов (цоколевка выводов)

При подключении следует помнить следующее:

Абсолютно любую модель нельзя подключать в сеть без резистора. Если применен только один резистор, то допустимо подключение одного вида светодиодов.
Нагрузочные характеристики диодов должны совпадать. Данные уточняются в справочниках.
Ни в коем случае нельзя применять резисторы, сопротивление которых меньше, чем номинальное. Это значительно сократит срок службы диода.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.
