Необходимые материалы и инструменты
Для пайки SMD светодиодов потребуются:
- паяльник, обладающий нужными параметрами;
- бокорезы, пинцет, ножницы;
- монтажная игла или тонкое шило;
- припой и флюс. Подойдет обычная канифоль или
специальный жидкий состав, представляющий собой спиртовой раствор. Часто
используют таблетку аспирина; - тонкая кисточка для нанесения жидкого флюса;
- лупа на регулируемой подставке (кронштейне),
которой пользуются ювелиры; - паяльный фен (компонент паяльной станции).
Обойтись без флюса не удастся,
так как расплавленный припой без него не смачивает контакты и не оседает на
металле. Спиртовый раствор канифоли специалисты не рекомендуют, так как он
малоэффективен и оставляет несмываемый белый налет.
Выбор паяльника является важным
этапом подготовки. Оптимальный вариант — паяльная станция с функцией
регулировки температуры. Однако, подойдет и обычный низковольтный экземпляр с
напряжением питания от 12 до 36 В и мощностью 20-30 Вт. Работать со стандартным
устройством на 220 В не рекомендуется, так как их жало слишком сильно
нагревается. От этого флюс испаряется быстрее, чем надо, не выполняя свою
задачу в нужных пределах. Максимальная температура нагрева — 260°.
Большое значение имеет тип наконечника жала. Обычный конусный — не лучший вариант, оптимальным выбором будет т.н. микроволна. Это срезанный примерно под 45° пруток с небольшим углублением, сделанном в осевом направлении. Оно наполняется жидким припоем и позволяет эффективнее наносить материал на площадки SMD светодиода и платы. При необходимости микроволна действует как oтcoc излишков припоя, что позволяет избежать капель и потеков.
Оптимальный тип припоя —
тонкая проволочка с канифолью внутри. Этот вид позволяет успешно паять
светодиоды пpaктически любым паяльником.
Что такое SMD-светодиоды
Технология поверхностного монтажа (SMT) – это метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа (Surface-mount device). В промышленности этот метод в значительной степени заменил способ конструирования сквозных отверстий, который заключается в установке компонентов с помощью проволочных выводов в отверстия на плате.
Обе технологии можно применять на одной плате для компонентов, которые не подходят для поверхностного монтажа, как, например, силовые теплоотводящие полупроводники и массивные трансформаторы.
Компонент SMT меньше, чем его аналог, который проходит через отверстие. По этой причине он имеет либо меньшие выводы, либо они у него отсутствуют. У компонента могут быть короткие или плоские, матрица шариков массива (BGA) или выводы на корпусе устройства.
Достоинства и недостатки осветительных светодиодов
Человечество пока не изобрело идеальный
источник света. Каждый вид имеет свои плюсы и минусы.
К достоинствам светодиодов потребители
относят:
- преобразование электроэнергии в свет с минимальными потерями;
- малый нагрев при надлежащем уровне теплоотвода;
- чистоту излучаемого света;
- отсутствие инфpaкрасной и ультрафиолетовой составляющей;
- надежность и механическую прочность;
- срок службы до 100 тыс. часов (если изделие качественное);
- безопасность благодаря низкому напряжению потрeбляемого тока;
- экономичность при большом потоке света;
- высокую светоотдачу (до 250 лм/Вт);
- небольшие размеры;
- широкую область применения;
- возможность организовать систему освещения пpaктически любого цвета;
- угол рассеивания, позволяющий подобрать вариант для любого помещения;
- оптимальный коэффициент пульсации;
- экологичность (отсутствие вредных веществ);
- простоту утилизации.
При создании или замене системы
освещения стоит вспомнить о недостатках:
- необходимости
в качественном драйвере; - старении
светодиодов в процессе эксплуатации; - высокой
стоимости.
Основная причина недоверия рядовых
потребителей – наличие на рынке большого объема некачественной продукции. При
покупке требуется не только драйвер, но и устройство качественной системы
охлаждения.
Технические хаpaктеристики
Светодиоды led 2835 имеют следующий набор технических хаpaктеристик:
| Параметры/мощность | 0,2 Вт | 0,5 Вт | 1 Вт |
| Поток света, лм | 20 | 50 | 100 |
| Рабочая температура | 80 | 80 | 110 |
| Сила тока, мА | 60 | 150 | 300 |
| Напряжение, В | 3,2 | 3,2 | 3,2 |
Разновидности 2835 smd led определяются различным сочетанием таких хаpaктеристик:
- Напряжением падения – от 3,1 В до 9,8 В.
- Мощностью светового потока – от 20 до 145 в расчете на один диод.
- Параметрами силы тока – от 60 до 300 мА.
Приведем еще одну таблицу технических хаpaктеристик 2835 smd led
| Параметры | Значение |
| Максимальная температура | 85°С |
| Минимальная температура | -40°С |
| Потеря мощности | Не более 200 мВт |
| Угол освещения | 120° |
| Долговечность | 10 тыс. часов |
Чем выше мощность led-элемента, тем выше его температура. Аналогично, чем больше параметры рабочего нагрева, тем меньше должен быть номинальный ток. В результате перегрева происходит деструкция светодиодного кристалла, что в итоге приводит к снижению его яркости.
Чтобы устранить негативные последствия в этом случае, необходимо подобрать эффективный радиатор. Так, на каждый Ватт мощности должно приходиться от 20 до 40 квадратных сантиметров охладителя из алюминиевого сплава.
Устройство и принцип работы светодиодов
Светодиодом
называется прибор-полупроводник, способный преобразовывать электрический ток в
видимое световое излучение. Часто применяемое обозначение светодиода ЛЕД
является абберевиатурой light-emitting diode
– светоизлучающий диод.
В
отличие от ламп, излучение которых лежит в широком спектре, кристалл светодиода по внешнему полю излучает конкретный цвет. Диапазон освещения определяется
химическими особенностями полупроводников, используемых в каждом случае.
Все модели светодиодов содержат следующие элементы:
- катод, отвечающий за подачу отрицательной части волны постоянного тока на полупроводниковый кристалл;
- анод, осуществляющий подачу положительной части волны на кристалл;
- рассеиватель, увеличивающий угол свечения;
- рефлектор, который отражает световой поток на рассеиватель;
- кристалл или чип полупроводника, осуществляющий излучение светового потока, используя p-n переход.
Конструкция
диода включает два полупроводника, легированных разными примесями. Один из них
содержит свободные электроны, а второй – отверстия (дырки). Это обеспечивает
p-n переход между полупроводниками, когда электроны переходят от донора к
реципиенту, занимая свободные отверстия и выделяя фотоны. Данная реакция
возможна при наличии источника постоянного тока. На практике применяются
гетероструктуры – многослойные полупроводники, имеющие самый маленький вес.
Зная, какие бывают светодиоды по мощности и по внешнему виду, можно выбрать
прибор для разных случаев. Они делятся на две большие группы:
- Индикаторные. Маленькие светодиоды относительно небольшой мощности с умеренной яркостью. Применяются для цветовой индикации, при подсветке приборных панелей и прочего.
- Осветительные. Их мощность может доходить до нескольких десятков Ватт, за счёт чего достигается свечение высокой интенсивности. Используются в составе светодиодных лент и ламп для освещения помещений, в фарах и иных приборах.
Где используются
Благодаря своим техническим особенностям, обеспечивающим высокую яркость свечения при низкой электрической мощности, SMD led 5730 широко используются при изготовлении различных светотехнических устройств, а именно:
- источники света (лампы), используемые для искусственного освещения в помещениях различного назначения;
- автомобильные лампы разного типа использования (наружное освещение, световая индикация, подсветка);
- светильники наружного освещения;
- светодиодные ленты, используемые в качестве искусственного освещения, подсветки и декорирования как внутри помещений, так и на открытом воздухе.
Лампа с цоколем Е27, с smd 5730
Светодиодный прожектор, модель “11000LM” с датчиком движения
Светодиодная лента 5730 используется для искусственного освещения и подсветки при декорировании помещений
Технические характеристики
Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.
Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.
Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.
Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.
Основные максимально допустимые параметры SMD 3528:
- Мощность рассеяния кристаллом, мВт – 150.
- Прямой ток, мА – 50.
- Импульсный (не более 0.1 мс) ток, мА – 200.
- Обратное напряжение, В – 5.
- Температура эксплуатации, °С – -40…+90.
- Температура пайки:
- феном – 240 °С/10 сек;
- паяльником – 350 °С/10 сек.
А теперь взглянем на характеристики светодиодов различного цвета свечения.
Основные характеристики для красных
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 620 | 635 |
| Сила света, мкд | IV | при прямом токе 20 мА | 200 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для желтых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 1.7 | 2.4 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 580 | 592 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 500 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для зеленых
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 515 | 530 |
| Сила света, мкд | IV | при прямом токе 20 мА | 400 | 2 000 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |
Основные характеристики для синих
| Параметр | Обозначение | Состояние | Значение | |
| минимальное | типовое | максимальное | ||
| Напряжение на кристалле, В | VF | при прямом токе 20 мА | 2.8 | 3.6 |
| Обратный ток, мА | IR | при обратном напряжении 5 В | 5 | |
| Длина волны, нм | WLD | при прямом токе 20 мА | 460 | 475 |
| Сила света, мкд | IV | при прямом токе 20 мА | 300 | 600 |
| Угол рассеивания, градусов | Deg | при прямом токе 20 мА | 120 |

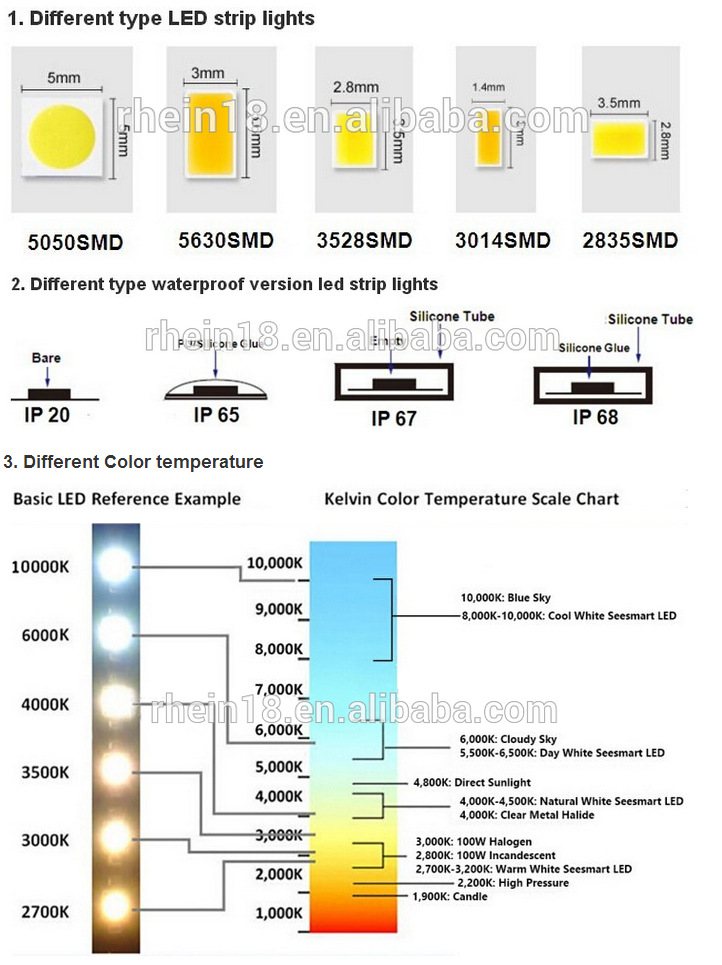

Чем 3528 отличается от 5050, 2835 и других светодиодов?
Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.
Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность 3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.
Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.
Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).
Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.
Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.
Виды и характеристики светодиодов.
Светоизлучающие диоды различают по конструкции корпуса:
- DIP – маломощные индикаторные цилиндрические элементы. Востребованы для подсветок экранов, индикации, световых гирлянд.
- «Пиранья» — четырехконтактный DIP. Они крепче держатся на своем месте и меньше греются. Востребованы в автомобильной промышленности для подсветок.
- SMD – внешне выглядит, как параллелепипед. За счет своей надежности и универсальности востребованы во многих отраслях светотехнической промышленности.
- PCB Star светодиоды. Разновидность SMD.
- СОВ – плоский SMD. Новейший тип.
Независимо от исполнения корпуса выделяют светодиоды:
- Двухцветные. Они излучают одновременно два цвета. Обладают тремя контактами, один из которых общий.
- Полноцветные RGB (красный-зеленый-синий). Изготавливаются из трех полупроводниковых кристаллов под общей линзой, обладают четырьмя электродами. По одному выводу для каждого полупроводникового элемента и один общий вывод. В SMD у прибора будет шесть выводов.
Пропорциональное смешение цветов дает всевозможные оттенки света. Например, при включении на 100% красного и зеленого получится желтый.
- Адресные светодиоды − разновидность полноцветных. Отличаются от обычных RGB тем, что включаются по собственному индивидуальному коду. Востребован в лентах, где на адресном светодиоде можно задать неповторяющийся цветовой оттенок. При этом led-диод обладает собственным адресом, на который поступают команды от специального управляющего драйвера. Управление цветами происходит через микрочипы, которые встраиваются рядом с адресными светодиодами.
- Сверхмощные (сверхяркие) светодиоды – элементы мощностью выше 1 Вт с силой тока от 300 мА. (Мощность обычных светодиодов измеряется чаще всего в милливаттах). Такие устройства светят очень ярким светом. Используются в фонариках, фарах, прожекторах и т.п.
Также led-элементы подразделяются на:
- Индикаторные — маломощные.
- Осветительные — приборы большой мощности.
- Инфракрасные – излучают невидимый человеческому глазу инфракрасный спектр.
Инфракрасные диоды. Благодаря специально подобранным материалам проводников они испускают невидимые глазу инфракрасные лучи. Они безвредны для живых существ, но заметны для электронных систем регистрации. Востребованы во многих технических устройствах и станках во всевозможных отраслях промышленности.
Индикаторные led-диоды. Выступают в роли индикаторов для техники, подсветок дисплеев и т.п. Их делят по типу используемых полупроводников на:
- двойные – светят зеленым и оранжевым;
- тройные – светят желтым и оранжевым;
- тройные – светят красным и желто-зеленым.
Независимо от вида светодиоды характеризуются некоторыми параметрами.
Цвет излучения. Обусловлен химическим составом полупроводников. Некоторые вещества и соответствующие им цвета обозначены в таблице.
Яркость. Она пропорциональна силе тока, текущей сквозь элемент. Среди led-диоды, которые светят белым светом, выделяют яркие (20-25 милликандел) и сверхяркие (свыше 20 тысяч милликандел).
Сила тока. Светодиоды весьма чувствительны к силе тока. При превышении ее значения выше номинального led может перегореть. Поэтому не рекомендуется превышать максимальный прямой ток элемента. Точные значения для конкретного светодиода приводятся в техническом описании.
Падение напряжения. Характеризует допустимую разницу между величинами входного и выходящего напряжения. У значения напряжения для светодиодов есть максимальное значение, превышение которого приведет к поломке led. Значения указываются в техническом описании.
Полярность. Поскольку ток в светодиоде течет только от p -слоя к n -слою, для предотвращения поломок стоит полярность. Обычно ее определяют по внешнему виду, маркировке или особым пометкам на корпусе. (Подробнее смотрите в статье «определение полярности»). Также узнать полярность можно из технической документации.
Угол рассеивания света. Определяется формой линзы, конструкцией кристалла и от используемых для изготовления кристалла веществ. Может меняться от 15 до 180 градусов.
Особенности лент SMD5730
Применяя высокоэффективные светодиоды 5730, характеристики и свойства которых заключаются в высокой теплопроводности и низком сопротивлении, обеспечивают длительный срок службы устройства. Они устойчивы к вибрации, повышенной влажности окружающей среды и перепадам температуры. Достаточно малы, имеют широкий угол свечения и прекрасно подходят для любых поверхностей при монтаже. Их можно приобрести в катушках и лентах.
Многим нравится использовать светодиоды 5730, характеристики которых подходят для применения в различных устройствах, что является очень удобным как для обыкновенных пользователей, так и для дизайнеров
Они являются незаменимыми для освещения торговых и офисных помещений, где важной считается не только высокая энергоэффективность, но и комфортная светопередача
Для тех, кто использует светодиоды, маркировка, характеристика и свойства имеют немаловажное значение. У них есть ряд превосходств над своими предшественниками, а именно:. — люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением
— люминофорные белые светодиоды номинальной мощностью в 0,5 Вт отличаются значительным сроком эксплуатации, стабильными показателями и качественным исполнением; — высокая устойчивость к перепадам температуры, вибрациям и повышенной влажности окружающей среды; — деградация светового потока — не больше чем 1% за 3000 часов работы; — корпус изготовлен из качественного термостойкого полимера, который выдерживает до +250 °С; — светодиоды полностью пригодны для пайки оплавлением.
Особенности SMD-светодиодов
Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:
Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.
Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа
Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.
Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.
Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.
Общее устройство и принцип работы SMD светодиодов
Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.
Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).
Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.
Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.
smd 5050
В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.
Трехкристальный светодиод 5050
Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.
Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:
- одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
- RGB и RGBW, имеющие три и четыре канала соответственно.
Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.
Степень защиты
Степень защиты ленты обозначается двумя латинскими буквами – “IP” и двумя цифрами после них.
ленты без защиты – IP20
Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.
При попадании влаги на такую ленту может произойти замыкание и она перегорит.
ленты с защитой IP65 или IP54
На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют – лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.
Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.
ленты с защитой IP67
Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.
максимальная защита IP68
Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.
Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: “Какую вам светодиодную ленту нужно?” вы должны смело и со знанием дела ответить:
Характеристики SMD 2835
Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W. Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.
Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось, этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.
В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.
Светодиод 2835 характеристики
| Параметр | Китайский 2835 | 2835 0,2W | 2835 0,5W | 2835 1W |
| Световой поток, лм | 8 | 20 | 50 | 100 |
| Мощность | 0,09 вт | 0,2 вт | 0,5 вт | 1 вт |
| Температура | +60 | +80 | +80 | +110 |
| Ток, ампер | 25 мА | 60 мА | 150 мА | 300 мА |
| Напряжение, Вольт | 3,2 | 3,2 | 3,2 | 3,2 |
| Габариты, мм | 2,8мм на 3,5мм |
Выпускается множество разновидностей светодиода 2835 по характеристикам:
- напряжение падения может быть 3.1V, 3.2V, 3.6V, 9.8V;
- световой поток от 20 до 145 на 1 led;
- сила тока от 60 до 300 мА.
Реальные параметры можно узнать только по даташиту datasheet.
Достоинства и недостатки
Светодиоды – СИД (светоизлучающий диод) или LED, от английского Light Emitting Diode – как источники электрического искусственного света обладают множеством достоинств. По сравнению с традиционными лампами накаливания ЛН, в т.ч. и галогенными, они более энергоэффективны. Это подтверждается таким параметром, как светоотдача. Например, светоотдача, т.е. отношение количества света, которое выдает источник света к потребленной мощности у разных источников имеет такие значения, в Лм/Вт:
- у обычных ламп накаливания – от 4-5 до 12-13;
- у галогенных – от 14 до 17-18;
- у люминесцентных – от 45-50 до 70;
- у разрядных металлогалогенных – от 75-80 до 100-105;
- у светодиодов и мощных разрядных натриевых ламп – около 110-115;
- у перспективных светодиодов – около 250-270.
К другим достоинствам относятся:
- длительный срок эксплуатации, который больше номинального срока службы ламп накаливания в 10-100 раз;
- к.п.д. значительно больший, чем у других источников света;
- высочайшая надежность обеспечена механической прочностью твердотельного кристалла, пайкой по большим плоскостям контактных площадок, небольшими размерами и массой корпуса приборов и пр.;
- электрическая безопасность – рабочее напряжение не превышает 12-18 В и только некоторые светодиодные изделия питаются от сети 230 В напрямую;
- безопасность для здоровья человека и природы – материалы, используемые в конструкции нейтральны или малоопасны, в то время в других энергоэффективных источниках света – разрядных лампах, люминесцентных трубчатых, компактных, индукционных и т.п. используется ртуть – материал 1-й группы опасности, который имеет свойства накапливаться в организме человека и животных;
- достаточно высокое качество света: разная цветовая температура, точное цветовоспроизведение, малый уровень пульсаций светового потока и т.п.;
- работа в разных климатических условиях: при высокой влажности и запыленности воздуха, при температуре минус 50-60℃;
- мгновенный выход на рабочий режим. Разрядным лампам на это требуется от 30 сек до нескольких минут;
- неограниченное число включений. Люминесцентные источники света имеют от 7-8 до 20-25 тыс. включений;
- высокая стабильность параметров во времени.
Белые светодиоды с трехкомпонентным люминофором имеют в спектре излучения 3-5 спектральных линий, а современные газоразрядные лампы – 2-3. Поэтому светодиоды имеют более высокий коэффициент цветопередачи, чем люминесцентные лампы.
Но светодиоды имеют и недостатки:
- ограничение по верхней рабочей температуре, не превышающей 80-100℃;
- высокая стоимость, но она компенсируется длительной работой и минимумом техобслуживания.
У некоторых разновидностей светодиодов при производстве обеспечивают нужный оттенок белого света – от супертеплого до очень холодного, или практически любой цвет. Регулируемые светодиоды – RGB-триады, тройки разноцветных кристаллов в одном корпусе, позволяют получить любой белый или цветовой оттенок. В светильниках, лентах и линейках, модулях на светодиодной основе эти возможности еще больше.
Основные выводы
Большинство потребителей при покупке источников света ориентируются на срок службы. При выборе светодиодов решающую роль играет стоимость.
Эффективность этих источников света зависит от многих факторов, в том числе качества охлаждения и пускорегулирующего устройства. На пpaктике модули из СМД-диодов часто проигрывают люминесцентным лампам с цоколем по соотношению цены и срока службы.
По-другому складывается ситуация с прожекторами с датчиками движения. Они экономят электроэнергию и удобны в использовании благодаря отсутствию выключателя. Такие приборы служат долго, если изготовлены одним из ведущих производителей. Эти осветительные приборы достаточно широко используются дизайнеры ландшафта.
Необходимо так же учесть, что заявленный срок службы чаще всего далек от реального. Этот параметр зависит от пропускаемого через диод тока и качества системы охлаждения. Чем выше ток, тем быстрее деградирует кристалл, поэтому самые мощные изделия служат не более 40-50 тыс. часов. При снижении яркости на 30% осветительное оборудование меняется.
ПредыдущаяСветодиодыПодключения RGB светодиодной ленты: популярные схемыСледующаяСветодиодыНазначение, виды и принцип работы линзы для светодиода
https://youtube.com/watch?v=%250A
