Смотровой колодец для канализации: устройство колодца в ливневой и сточной системах

Установка канализационных колодцев

Требования к размещению

Приступая к проектированию и далее строительству канализации для своего дома, надо помнить о санитарных требованиях, которые определяют расстояние от колодца до других сооружений и коммуникаций, расположенных на участке.

Расстояние от здания не должно быть меньше 5 метров. От любых частей канализации до колодца необходимо расстояние 20 м, до скважины – не менее 50 метров.

Важно! Водопровод не должен пересекаться с составными частями канализации

Материал изготовления

При самостоятельном изготовлении стенок колодцев применяют литой бетон, кирпич, колодезные кольца. Каждый из этих материалов обеспечивает герметичное состояние сооружения при правильном применении гидроизоляции.

Кирпичный вариант подходит при решении вопроса «как сделать канализацию?», если место расположения строительства не позволяет проводить работы с помощью спецтехники.

Перед тем, как строить колодец из кирпича своими руками, делают основание, применяя бетонные растворы. Линейные размеры подземной конструкции должны соответствовать требованиям, установленным ГОСТ. Герметизация стен достигается оштукатуриванием с последующей гидроизоляцией.

Ремонт канализационных колодцев при их повреждении, разрушении или потере герметичности связан с большим объемом земляных работ, применением дорогостоящих материалов. Чтобы их избежать, необходимо выбирать качественные комплектующие, неукоснительно выполнять все санитарные и строительные нормы.

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Особенности конструкций различных типов

Требования к железобетонным сборным конструкциям изложены в нормативных документах ГОСТ 2080-90, где подробно расписаны технические требования к изделиям, даны их характеристики, маркировка и указаны ссылки на смежные статьи ГОСТ.

Преимущества сборных сооружений перед монолитными заключаются в возможностях монтажа. Железобетонные детали имеют большой вес, поэтому транспортировать и устанавливать их приходится с помощью спецтехники. Гораздо удобнее обеспечить доставку отдельных деталей, чем всего сооружения в готовом виде.

При установке иногда требуются дополнительные меры – например, устройство водоупорного замка. Собирая конструкцию по частям, выполнять специфические земляные работы намного легче.

Схема устройства смотрового колодца линейного типа, который оборудуют в качестве ревизионной или дренажной точки на прямых участках канализационного трубопровода

Итак, нижняя часть сооружения – это прочная бетонная плита, которую кладут на заранее подготовленное основание. Чтобы придать конструкции стабильность и одновременно обеспечить отток грунтовых вод, перед установкой в котлован засыпают щебень. Плиту днища укладывают на щебеночное основание строго горизонтально.

Нижняя часть называется лотковой, она оснащена отверстиями или патрубками для монтажа трубопровода. Место расположения входных отверстий зависит от назначения колодца. Предположим, в линейных конструкциях они находятся на противоположных сторонах, в поворотных – в зависимости от угла поворота.

Основная рабочая камера по размерам больше остальных – именно в нее следует спускаться, чтобы произвести проверку запорной арматуры, герметичности соединений или изношенности частей. Для удобства спуска одна стена оборудована лестницей из металлических скоб.

Сверху рабочую камеру закрывает плита перекрытия, к которой крепится еще один элемент – горловина. По диаметру она уже основной части.

Горловина прикрывается люком, который выполняет две функции – предохраняет колодец от проникновения нежелательных гостей и защищает от уличного мусора и осадков. Чтобы усложнить попадание в камеру, люк изготавливают из тяжелого материала – чугуна.

Устанавливая смотровые камеры на загородном участке, не обязательно использовать чугунные детали. Сейчас производят множество видов полимерных крышек, более удобных и эстетически привлекательных.

Люки имеют круглую форму и стандартные размеры (600 мм, 690 мм, 700 мм). Их следует подбирать, исходя из габаритов смотрового колодца

Требования к конструкциям полимерных изделий изложены в ГОСТ-Р №0260760. Один из распространенных материалов изготовления – полиэтилен. Надежность конструкции обеспечивает технология производства – метод экструзионной сварки.

Изделия не поддаются воздействию химических веществ, присутствующих в грунте, отличаются износостойкостью, экологичностью и герметичностью.

Внешне они напоминают большие капсулы с отверстием в горловине. В отличие от бетонных аналогов, пластиковые камеры приобретают и устанавливают в готовом виде.

Изделия приспособлены к быстрому монтажу и подключению труб. Благодаря легкой установке многие владельцы загородного жилья предпочитают именно пластиковые камеры.

Материалы и решения

Для канализационных коммуникаций применяются колодцы для канализации пластиковые. От функциональности канализации они бывают: бытовые, промышленные, дренажные, их работа определяется разными факторами. Для всевозможных условий колодцы разрабатываются из разнообразного вида полимеров.

Каждая синтетическая фактура располагает определенным комплектом свойств и характеристик. Вещество изготовления колодца соответствует фактуре, из которой произведены канализационные трубопроводы. Пластики, из которых выполняются конструкции — это поливинилхлорид (ПВХ ему соответствует маркировка материала PVC), полиэтилен (ПЭ — маркировка PE) полипропилен (ПП — маркировка PP).

В предшествующие годы пластик ПВХ обладал сниженной морозоустойчивостью, но благодаря росту развития химической промышленности свойства современных полимеров претерпели изменения, теперь они способны работать при температурах от «минус» семидесяти до «плюс» пятидесяти градусов по Цельсию. Данные обстоятельства способствуют им стать отличным конкурентом бетонному аналогу.

К характеристикам различных видов полимеров относятся следующие факторы:

• такой вид полимера, как ПВХ обладает увеличенной устойчивостью к химической агрессии жидкости и несгораемость материала
• полиэтиленовые канализационные колодцы отличаются увеличенной способностью герметичности, обладают памятью материала — после деформации от замерзшей жидкости он способен восстановить свою первоначальную форму
• исключительностью полипропилена является повышенная способность к эластичности и износостойкости, этот материал способствует работам по сварке элементов конструкции, по их качественным показателям этот пластик используют на особо загруженных частях, а также в случае пористости и подвижности грунта

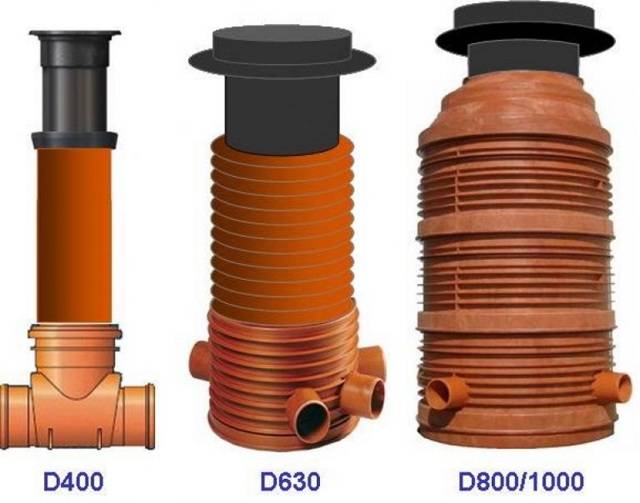

Пластиковые колодцы канализационные фото

Из чего состоит канализационная система

Сегодня жителей частных домов и дач уже не устраивают туалеты, представляющие собой деревянные кабинки, расположенные в углу участка. Но далеко не каждый может поставить у себя во дворе автономный септик. Кроме того, что это сооружение занимает довольно много места и требует постоянного электроснабжения, цена на него весьма впечатляющая.

Отличным решением является монтаж канализационной системы, состоящей из каскада колодцев, выполняющих различные функции. При правильном выборе объема резервуаров и соблюдении технологии их установки септик сможет обеспечить практически полную очистку стоков любого происхождения.

Разновидности сточных колодцев

При проектировании очистной станции следует соблюдать правила строительства таких объектов. Так, первый колодец переливной должен быть расположен не ближе 5 м от жилого строения.

Если на участке есть скважина на воду, то колодец сливной необходимо устанавливать на расстоянии не менее 15 м от точки водозабора. Расстояние между резервуарами не имеет особого значения для качества функционирования очистной станции. Но намного выгоднее разместить их рядом в одном котловане. Выбор схемы установки колодцев определяется рельефом участка и типом грунта.

Локальная станция очистки стоков состоит из таких емкостей:

1. Перепускной колодец. Он представляет собой герметичную емкость с люком, входным и выходным отверстием. Этот резервуар принимает в себя все нечистоты, поступающие из дома. В нем происходит первичное отстаивание отходов и разделение их на фракции. Органика и механические примеси оседают на дно, масла и жиры всплывают на поверхность. Частично очищенная жидкость поступает во второй переливной колодец, где производится очередной этап ее очищения. Там происходит окончательное оседание твердых частиц и более качественное отстаивание стоков.
2. Фильтрационный колодец. Это резервуар, у которого нет дна. Его роль играет толстая подушка из гравия разных фракций и песка. Эти вещества задерживают практически все органические и неорганические вещества. В грунт поступает на 99% чистая вода.
3. Поворотный колодец. Такое сооружение представляет собой обычный переливной резервуар, в котором выходная труба установлена под определенным углом к входной трубе. Устанавливаются эти емкости в местах, где канализация делает поворот. Такое решение принимается чтобы избежать засоров, которые неизбежно возникают в коленах трубопровода.
4. Перепадные колодцы служат для снижения скорости движения стоков по трубам. Устанавливаются на участках со значительным перепадом высот.
5. Смотровые колодцы. Устанавливаются каждые 10 м на трубопроводе большой протяженности. Предназначены для проведения обслуживания канализации и контроля ее состояния.

Канализационные системы представляют собой сложные комплексы, которые собираются вручную или с использованием специальной землеройной и подъемной техники.

Из чего изготавливаются канализационные колодцы

На качество работы системы стоков, ее стоимость и долговечность, напрямую влияет выбор материалов, из которых изготавливаются колодцы различного назначения.

На участке можно установить емкости такого типа:

1. Кирпичные. Это простые в возведении конструкции, которые можно сделать своими руками. Форма таких колодцев может быть круглой или прямоугольной.
2. Бетонные монолитные. Изготавливаются из прочного бетона путем заливки раствора в подготовленные формы. Строительство ведется вручную, без использования средств механизации.
3. Из бетонных колец. Это сооружение возводится с использованием крана или путем поэтапного подкапывания. Слабым местом шахты являются стыки колец.
4. Пластиковые. Современные полимерные материалы отличаются высокой прочностью, химической и биологической инертностью, легкостью и длительным сроком эксплуатации.

Горловины колодезных люков маскируются синтетическим газоном, искусственными камнями, переносными клумбами или миниатюрными статуэтками.

Решение вопросов установки

Сборка конструкции из бетонных колец

Составляющие сборки конструкций из бетонных колец.

Начинают с подготовки места установки:

• размечают участок под котлован;
• с территории убирают мусор, деревья, кустарники;
• обеспечивают подъезд техники.

На глубину сооружения роют яму, прибавив 20 см для щебеночной подушки. Формируют стенки, выравнивают дно котлована. Засыпают щебенкой, при необходимости герметизируют битумом.

Дальше последовательно выполняют работы по монтажу колодца:

1. На щебеночную подушку укладывают железобетонную плиту или делают стяжку. Формируют лотки, усиливая арматурной сеткой.
2. Опускают кольца рабочей камеры. После просадки через 2-3 дня цементом заделывают швы, покрывают внутреннюю часть битумом, герметизируют патрубки.
3. Устанавливают плиту перекрытия, горловину. Стыки тщательно герметизируют. Делают гидроизоляцию от грунтовых вод на 0,5 м выше их уровня.
4. Проводят испытание на герметичность. Закрывают патрубки, заполняют камеру водой и оставляют на 24 часа.
5. Проводят засыпку землей с трамбовкой. Устраивают глиняный замок: 0,3 м шириной, на 0,6 м выше труб. Вокруг горловины делают бетонную отмостку шириной 1,5 м.

Люк закрывают крышкой.

Монтаж колодца из пластика

Колодец из пластика.

Выполняют подготовительные работы, аналогичные тем, которые проводятся при монтаже железобетонного колодца.

Дальнейшие работы:

• котлован роют со всех сторон на 20 см шире размеров пластиковой камеры;
• засыпают основание щебнем, выравнивают песком;
• устанавливают полимерную камеру;
• подключают трубы;
• делают засыпку.

В мокром грунте в землю добавляют сухой цемент. Засыпают послойно, трамбуют. Смесь цемента с грунтом защитит конструкцию от смещения. В некоторых моделях имеются пригружные отсеки, которые заливают бетоном. Это якорит легкую камеру, делает ее устойчивой к давлению почвы и возможному смещению.

Нюансы гидроизоляционных работ

Смотровые колодцы относятся к технологическим сооружениям сухого типа, которые находятся чаще всего во влажных грунтах. При устройстве данных конструкций проведение гидроизоляции является обязательным мероприятием, гарантирующем сохранность арматуры трубопровода и эффективной работы по очистке или промывке труб.

Практика показывает, что протечки в сборных бетонных конструкциях происходят чаще всего не из-за брака в изделиях, а по причине неправильной обработки стыков. Это значит, что заделка швов – серьезная и ответственная процедура.

В качестве гидроизолирующих составов применяют 3 вида изоляции:

• битумно-полимерную;
• цементно-полимерную;
• полимерную.

К битумно-полимерной гидроизоляции относятся обмазочные материалы (мастики) и наплавляемые рулоны, для приклеивания которых необходимо нагревание до определенной температуры. Второй вариант используют реже, так как необходимы специальные навыки по применению газовой горелки.

Одно из решений заделки швов с помощью отечественных гидроизоляционных материалов Пенетрон и Пенекрит. Первый – проникающая изоляция полимерного типа, второй – шовный материал, который продается в виде сухой смеси (+)

Цементно-полимерные составы дешевле, имеют прекрасные технические характеристики и подходят для самостоятельного применения. Подготовленную смесь накладывают шпателем в 2-3 слоя на увлажненную очищенную поверхность, выравнивают и дают подсохнуть.

Полимерная гидроизоляция отличается эластичностью и прочностью. Мастики и рулонные мембраны идеально подходят для потенциально подвижных конструкций – даже при небольшом смещении герметизация стыков сохранится.

Кроме стен необходимо изолировать и основание колодца. Обычно его производят на этапе укладки бетонной плиты, до монтажа колец. Плиту покрывают цементно-полимерным составом, им же замазывают нижние стыки.

Для чего нужны канализационные конструкции

Такое устройство имеет вид шахты выполненной в форме прямоугольника или цилиндра. На ее дне расположены каналы, через которые отводятся сточные воды.
Основное назначение канализационных колодцев – контроль над работой системы канализации и при необходимости осуществление ее ремонта. Верх шахты закрывает люк.Канализационные колодцы устройство и принцип использования подразделяют на такие типы:

• Устройства смотровые.
• Линейные.
• Сооружения перепадные, узловые и поворотные.
• Для контроля.

Как устроен смотровой колодец

Смотровые обустраивают для контроля и обслуживания на всей длине канализационного трубопровода. Согласно СНИП устройство канализационных колодцев имеющих до 150 мм диаметр труб внешней канализации должны устанавливаться через 35 метров, если диаметр 200 мм тогда на прямых участках это расстояние составляет 50 метров.
Изготавливают их из тех же материалов, что и в другие инженерные конструкции канализации: кирпич, железобетонные кольца. Это сооружение в виде круглой или прямоугольной шахты, на ее дне установлен открытого типа лоток, по которому стоки плавно перетекают из одной трубы в другую.
Всю подземную конструкцию нужно накрыть квадратной или круглой плитой, в ней установлен люк. Для удобства обслуживания, при больших диаметрах, на внутренней стенке сооружения вмонтированы металлические скобы.
Расстояние между элементами не должно быть больше 350 мм по вертикали. За скоростью протекания сточных вод позволяет наблюдать открытый лоток.
Он же упрощает процедуру чистки отрезка канализационной магистрали, когда в ней возникает засор. Большой популярностью пользуются такие, которые изготовлены из пластмассы.Эти изделия уже полностью готовы к монтажу узла. Если необходимо, составляющие можно поменять на детали и узлы нужной длины и конфигурации.Смотровые устройства устанавливаются:

• На поворотах труб.
• В местах, где трубопроводы имеют ответвления.
• На уклонах и изменениях диаметров труб.
• Через определенные расстояния на прямых участках, что зависит от диаметра труб.

Смотровой колодец

Как устроен перепадной колодец

На местности, имеющей сложный рельеф и во избежание ненужных уклонов канализационного трубопровода, выполняют устройство перепадного канализационного колодца. Данный вид сооружений предусмотрен лишь для прямых участков магистрали.
Эта конструкция представляет собой установленную вертикально трубу, в которую входят и выходят трубопроводы.

Особенности устройств:

• Они могут иметь внутренний или наружный перепад стоков.
• Материал для их изготовления берется самый разный: камень, кирпич, кольца из бетона, пластик.
• В случае засорения, для удобства прочистки, входящая труба соединена с крестовиной или вертикальной трубой. О дно гасится падающий поток, а затем он направляется дольше по нижележащей магистрали.
  На фото показаны внешний его вид и схема.

Перепадной колодец

• Чтобы усилить эффективность гашения скорости поступающих сточных вод в конструкциях устраиваются ступени или специальные плоскости.
• При всем многообразии конструкций перепадного типа их основное назначение остается неизменным – изменение глубины заложения магистрали и уменьшение скорости канализационных стоков.

Особенности поворотного колодца

Поворотный колодец выполняет такую же функцию, как и смотровое гидросооружение. Отличает его от прямоточного аналога наличие лотков в различных направлениях и место установки: это могут быть повороты на 90 градусов или другие углы направления канализационной трубы.

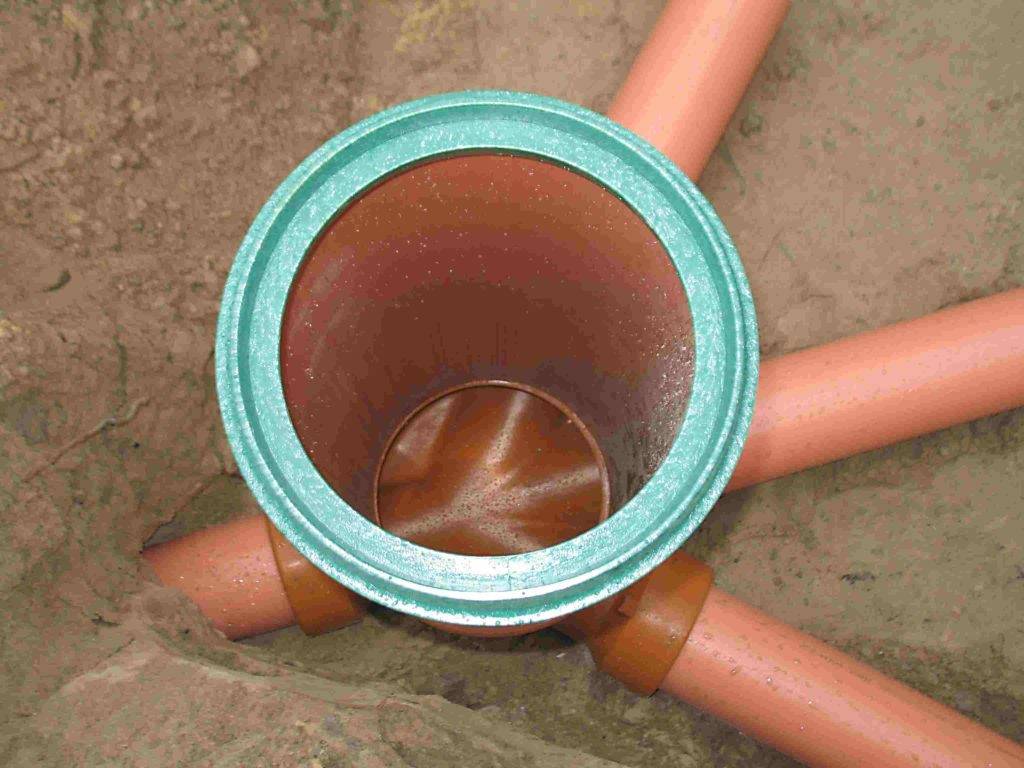

Вид поворотного колодца

Преимущества и недостатки пластиковых колодцев для канализации

Конструкция готового пластикового колодца

Специалисты выделяют такие положительные стороны полимерных резервуаров:

• Гладкость внутренних стенок колодцев, за счет чего можно предупреждать заиливание системы, оседание на её стенках песка, земли.
• Точность геометрических соединений (патрубки, крышки, дно). Предупреждает возможность протечек стоков в грунт. Все стыки усилены заводскими прорезиненными прокладками, поэтому экологическая катастрофа на участке исключена.
• Прочность полимера. Конструкции выдерживают давление/пучение грунта, статические и динамические нагрузки за счет гофрированного тела изделия. Кольца гофры выступают в роли ребер жесткости.
• Возможность дотачивать резервуары по высоте с помощью отдельных навинчивающихся элементов.
• Малый вес изделий, что облегчает их транспортировку и последующий монтаж. Одна единица высотой в метр имеет массу до 50 кг.
• Низкая теплопроводность.
• Устойчивость к температурным перепадам.
• Инертность к агрессивным средам.
• Доступность. Средняя цена одного колодца составляет около 5-7 тысяч рублей.

К недостаткам полимерных изделий можно отнести необходимость использования герметика при соединении их с патрубками системы. В то же время вспомогательные компоненты обеспечивают большую надежность ливневки. Кроме того, несмотря на прочность резервуаров, их монтаж нужно проводить согласно инструкции. Иначе есть риск повредить целостность шахты.

Место расположения в зависимости от назначения

Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:

• в местах поворотов и уклонов, при изменении направления линейного трубопровода;
• в местах присоединений к центральной линии дополнительных отводов;
• на участках смены диаметра труб.

Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.

Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м.

Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.

Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации

Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.

Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.

Это интересно: Электрический теплый пол своими руками — изучаем вопрос

Материалы для обустройства канализационной шахты

Большой популярностью пользуются пластиковые материалы. Такие шахты обладают важными преимуществами, среди которых надежность конструкции, ее долговечность, а также не вызывающие сложности монтажные работы.

По своим техническим характеристикам пластик наделен следующими преимуществами:

1. Высокий запас прочности и устойчивость к воздействию критических нагрузок;
2. Повышенный показатель износостойкости;
3. Ровная поверхность труб, не допускающая образования нароста;
4. Возможность получения идеальной герметичности в местах соединения деталей.

Важным недостатком пластиковых систем принято считать использование лишь в тех случаях, когда нагрузка на канализацию минимальна. Кроме того, пластик не подходит для монтажа колодца в мягком или постоянно играющем грунте.

Не сдает своих позиций и бетон. Этот материал, несмотря на сложности во время установки, используется повсеместно.

Из преимуществ бетонных конструкций стоит отметить:

• Возможность использования в любом типе почвы;
• Быстрый монтаж колец;
• Высокий запас прочности и надежности;
• Не поддается воздействию химии.

Недостатками считается крупный вес конструкций, который требует привлечения к работе специальной техники, а также необходимость обустраивать лоток в канализационном колодце для каждого сооружения.

Выпуски сточных вод в водные объекты

Выпуски сточных вод – это специальные сооружения, целью которых является обеспечение сброса сточных вод в водный объект. При выборе типа выпуска и места его расположения исходят из того, чтобы было обеспечено как можно более полное смешение сточных вод с водой. Поэтому выпуски всех типов надлежит размещать в местах с повышенной турбулентностью, т. е. на порогах, в протоках, сужениях и т. д.

Выпуски классифицируются:

• по месту расположения: береговые, русловые;
• конструкции: затопленные, незатопленные, сосредоточенные, рассеивающие и эжекторные.

Конструкция выпусков принимается с учетом требований судоходства, режимов уровней волновых воздействий, а также морфологических, гидрологических характеристик водотоков, геологических условий и режима переформирования русел.

Береговые выпуски могут быть затопленные и незатопленные.

Затопленный выпуск представляют собой береговой колодец с выходом сточных вод под уровень воды в водном объекте.

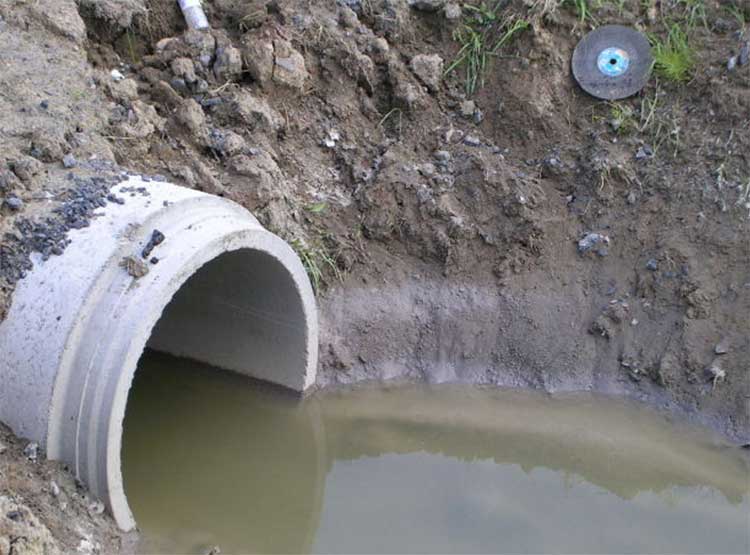

Незатопленный береговой выпуск устраивается в виде открытого быстротока, канала, консольного сброса (рисунок 24).

Из-за небольшой эффективности смешения сточных вод береговые выпуски используют в основном для сброса поверхностных и условно чистых сточных вод.

Рисунок 24 – Незатопленный береговой выпуск: 1 – бетонная стенка; 2 – лоток

Русловой выпуск представляет собой трубопровод, выдвинутый в русло реки. Выпуски этого типа подразделяются на сосредоточенные, рассеивающие и эжекторные (рисунок 25).

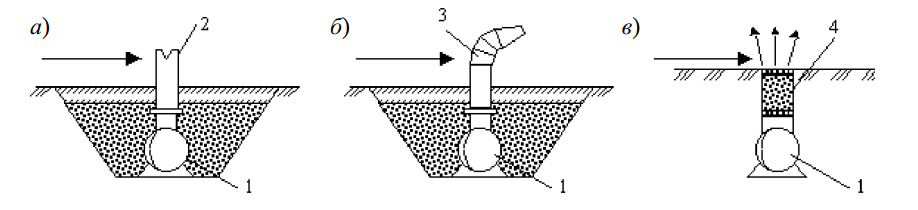

Рисунок 25 – Схемы русловых выпусков: а – сосредоточенный; б – рассеивающий; 1 – береговой колодец; 2 – бетонный оголовок; 3 – оголовки с насадками

Сосредоточенный русловой выпуск заканчивается оголовком в виде бетонного блока. Трубопроводы русловых выпусков проектируются из стальных труб с усиленной изоляцией или пластмассовых труб с укладкой их в траншеях.

Рассеивающие выпуски имеют горизонтальный участок трубопровода, по всей длине которого расположены несколько оголовков или сделаны прорези. Такой участок может быть расположен в канаве с засыпкой или приподнят над дном реки.

Эжекторные выпуски имеют несколько эжектирующих насадков на трубопроводе.

Оголовки предназначены для увеличения скорости истечения жидкости, бывают различных конструкций (рисунок 26).

Рисунок 26 – Оголовки рассеивающих выпусков а – с конусным рассекателем; б – с отводом и соплом; в – без насадки; 1 – распределительный трубопровод; 2 – рассекатель; 3 – сопло; 4 – гравийная засыпка

Ливнеотводы предусматриваются в виде:

• выпусков с оголовками в форме стенок с открылками – при неукрепленных берегах;
• отверстия в подпорной стенке – при наличии набережных.

Ливнеспуски проектируются в виде камеры с водосливным устройством, рассчитанным на сбрасываемый в водный объект расход воды. Конструкция водосливного устройства принимается в зависимости от местных условий (местоположения ливнеспуска на главном коллекторе или притоке, максимального уровня воды в водном объекте).

Просмотров:
287

Способы пересечения канализационных сетей с различными надземными и подземными препятствиями

Самотечные трубопроводы часто пересекают препятствия как естественные (ручьи, реки, овраги), так и искусственные (автомобильные и железные дороги, подземные коллекторы, трубопроводы различного назначения, кабели, пешеходные переходы, линии метрополитена и другие сооружения).

Конструкция пересечения зависит от взаимного высотного расположения (разности отметок) трубопровода и препятствия.

Для пересечения канализационных сетей с различными надземными и подземными препятствиями применяются такие сооружения, как эстакады, дюкеры, переходы дюкерного и самотечного типов.

Эстакады устраиваются при пересечении самотечной сети с оврагами, лощинами, суходолами и т. д. Эстакада представляет собой мост на опорах, по которому с необходимым уклоном проложен самотечный трубопровод в утепленном коробе (рисунок 18). Она может быть временно использована как пешеходный мост.

Рисунок 18 – Схема эстакады: 1 – колодцы; 2 – трубопровод в утепленном коробе; 3 – железобетонные опоры

Перед эстакадой устраивается аварийный выпуск. На самом трубопроводе обязательно предусматриваются ревизии для прочистки.

Переходы устраиваются под железнодорожными путями или автомобильными дорогами. Переходы дюкерного типа проектируются для дорог, проходящих в глубоких выемках (рисунок 19). Устройство и конструкция этих переходов аналогичны дюкерам. Единственное отличие заключается в отсутствии аварийных выпусков.

Переходы самотечного типа (рисунок 20) устраиваются, если отметка трубопровода значительно меньше отметки препятствия.

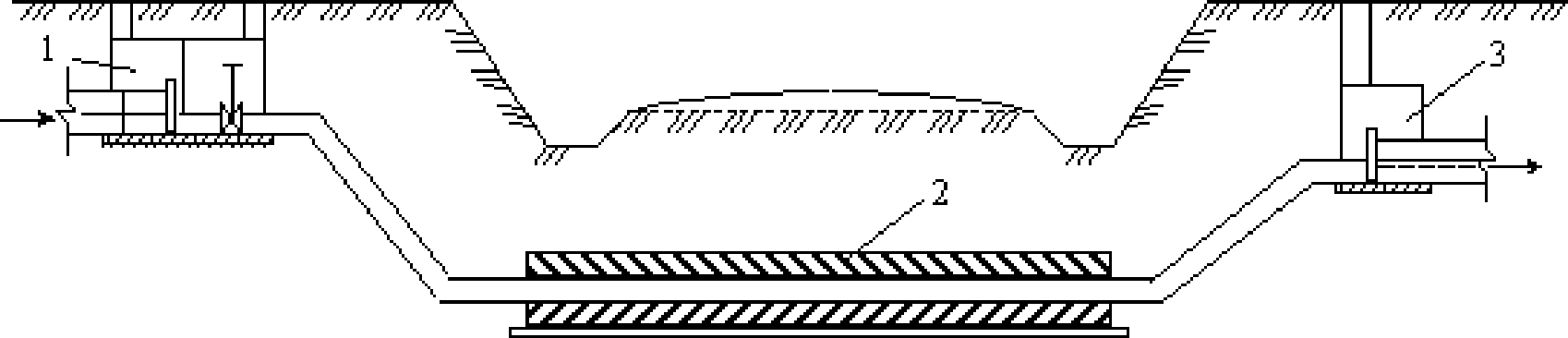

Рисунок 19 – Схема перехода дюкерного типа: 1 – верхняя камера; 2 – железобетонный футляр; 3 – нижняя камера

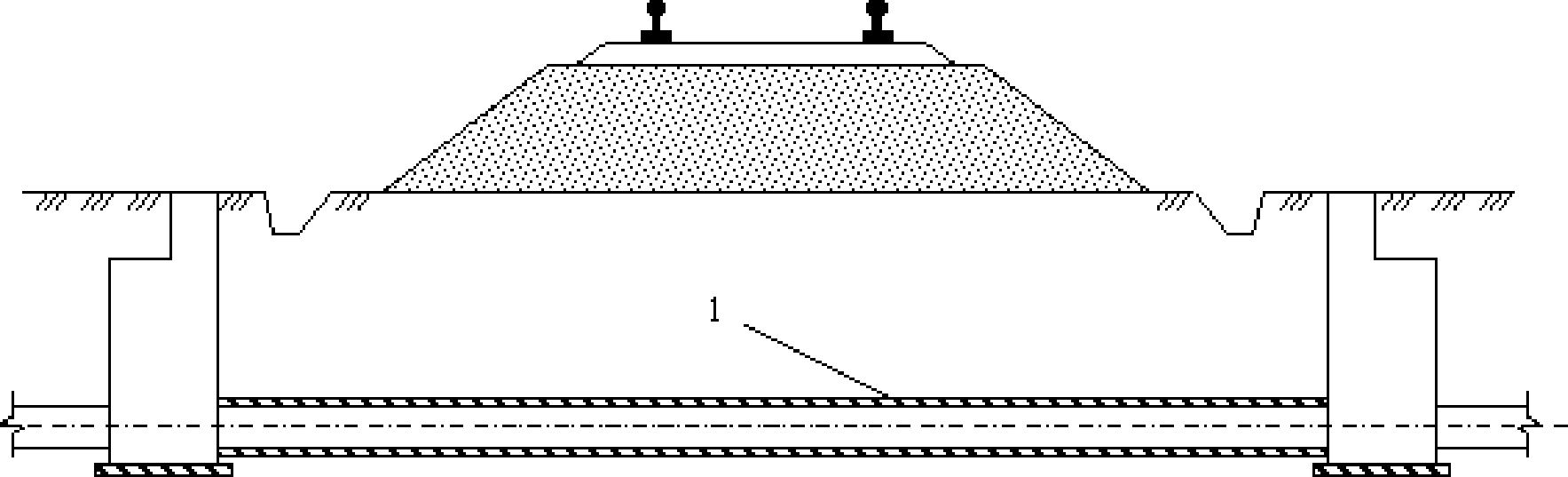

Рисунок 20 – Схема перехода самотечного типа под железнолдорожными путями: 1 – футляр

Переходы обычно прокладываются в металлических или железобетонных футлярах либо в тоннелях. Футляры и тоннели предназначены для предохранения рабочего трубопровода от нагрузок, возникающих от движения транспорта над ним. Безнапорные линии устраиваются из чугунных или железобетонных труб, напорные – из стальных.

При пересечении трубопроводов на одинаковом уровне на одном из коллекторов устанавливается перепадный колодец. Иногда в качестве альтернативы проектируется короткий дюкер, работающий на постоянном притоке сточных вод.

Кожухи и тоннели предназначены для предохранения рабочего трубопровода от нагрузок, возникающих при движении транспорта над ним. Одновременно кожух предохраняет дорогу от разрушения в случае аварии трубопровода.

Футляры устраиваются с противокоррозионной изоляцией (торкет-бетонное армирование, битумно-резиновые, полимерные покрытия) и защитой от электрохимической коррозии (катодная поляризация с протекторными установками). Пространство между стенками футляра и трубопровода заполняется бетоном.

Перед и после пересечения препятствия желательно устройство смотровых колодцев с отключающими механизмами.

При бестраншейной проходке футляры прокладываются прокалыванием, продавливанием или методом горизонтального бурения.

Тоннели применяются для прокладки под препятствием самотечных коллекторов большого поперечного сечения. Они сооружаются способом щитовой или штольной проходки.

Часть 2. Оборудование колодцев

Классика, знакомая с детства

Всем знакома картина: торчащий из люка со сдвинутой крышкой дяденька с чумазым лицом, который что-то там чинит.

И до сих пор, если спросить любого постсоветского человека, из чего делают колодец для канализации – в 99% случаев он ответит: “Из бетона”.

И в большинстве случаев будет прав, поскольку до сих пор основная масса этих сооружений на магистральных трубопроводах систем водоотведения изготавливается в соответствии со СНиПом, из железобетонных колец, реже – кубов, или собирают из плит.

Современные полимерные системы, по многим параметрам превосходящие своих твердокаменных предшественников, только начинают выходить на отечественный рынок.

Впрочем, при всех своих недостатках традиционное кольцо, видимо, долго еще будет оставаться символом канализационного колодца.

Вывод

Колодец для контроля и обслуживания инженерных сетей – важный элемент системы подачи воды потребителю. Благодаря ему осуществляется оперативный доступ к наиболее важным узлам водопровода. Видео в этой статье позволяет увидеть процесс сборки сооружения своими глазами.

Канализация – это сложная система, которая состоит из разных функциональных элементов. И в этой системе смотровой колодец играет немаловажную роль. С его помощью можно не только контролировать функциональность канализации, но и проводить очистку всего коллектора. Необходимо отметить, что данный вид канализационных сооружений специалисты могут называть и по-другому: колодец ревизионный или инспекционный.

Выводы и полезное видео по теме

Материалы из видеороликов помогут вам правильно выбрать и установить смотровые колодцы для канализации.

Интересная информация о полимерпесчаных колодцах:

Установка бетонных колец для дренажного колодца:

Монтаж пластикового колодца:

Дренажная система для дачи:

Устройство смотрового колодца напоминает строительство других типов канализационных сооружений – фильтрационных или накопительных. Тем не менее, существуют свои нюансы, с которыми необходимо познакомиться перед началом монтажа.

Чтобы не ошибиться в выборе изделий и технологии установки, обращайтесь к нормативным документам и консультируйтесь у профессионалов.

У вас есть опыт сооружения смотрового канализационного колодца? Или вы только хотите заняться его обустройством? Возможно у вас после прочтения материала остались вопросы? Спрашивайте совета или оставляйте свои рекомендации в блоке , расположенном внизу статьи.

Выводы и полезное видео по теме

В этом видеоматериале наглядно представлены преимущества моделей, выполненных из современных полимеров, перед изделиями из железобетона.

Современные пластиковые колодцы не только выглядят привлекательнее своих железобетонных аналогов, они меньше весят и лучше гидроизолированы. Будущее, безусловно, за ними.

Без канализационной системы невозможно представить себе жизнь цивилизованного общества. А без колодцев разного типа не может осуществлять свою работу ни одна канализационная система. Теперь вы имеете представление о том, какими бывают эти сооружения, как они устроены и из каких материалов изготавливаются.

Появились вопросы в процессе ознакомления с предложенным нами материалом? Есть полезная информация, которой вы хотите поделиться с посетителями сайта и с нами? Пишите, пожалуйста, в расположенном ниже блоке.
