Как сделать солнечный коллектор для отопления своими руками: пошаговое руководство

Изготовление корпуса коллектора и его теплоизоляции

Предлагаемый к изготовлению коллектор будет состоять из 8-ми трубок по 8 банок в каждой. При этом его корпус будет иметь размеры 1400х670 мм. Для изготовления всех элементов ящика (корпуса) потребуется лист фанеры размером 1525х1525х21 мм. Из него необходимо вырезать следующие детали:

  1. Днище размером 1400х670 мм — 1 шт.
  2. Стенки размером 1400х116 мм — 2 шт.
  3. Детали размером 630х116 мм — 4 шт (2 используются в качестве стенок, другие 2 — в качестве направляющих для банок).

Края деталей скорее всего придется обрабатывать, на что при разметке следует оставлять припуск от 3-х до 5-ти мм.

Поскольку коллектор будет устанавливаться снаружи, все деревянные детали необходимо обработать антисептиком или окрасить.

Создание коллектора

При сборке ящика детали скрепляются посредством уголков и каких-нибудь шурупов, например, мебельных размером 6,3х50 мм (их называют конфирматами). Отверстия под установку таких шурупов выполняются сверлом диаметром 4 мм.

Каждую деталь при сборке необходимо сажать на силиконовый герметик, чтобы ящик оказался герметичным.

Изнутри днище и стенки оклеиваются пенопластом толщиной 20 мм, а затем — любой фольгированной теплоизоляцией (фольгой внутрь, то есть к абсорберу).

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена.

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Прозрачная крышка выполняет одновременно несколько функций: защищает теплообменник от негативных природных явлений (осадков, ветра), а также грязи и пыли, при этом свободно пропускает солнечные лучи.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Следует отметить: вакуумный солнечный коллектор в сравнении с плоскими более эффективен за счет того, что удельная теплота вещества в парообразном состоянии выше, чем в жидком.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Можно ли использовать солнечный коллектор зимой

Для круглогодичного использования устройства, нужно подробнее узнать, как работает солнечный коллектор зимой. Главное отличие — теплоноситель. Поскольку вода может замерзать в трубах контура, ее нужно заменить антифризом. Работает принцип косвенного нагрева с установкой дополнительно бойлера. Далее схема такова:

  • После того как антифриз нагреется, он поступит от батареи, расположенной на улице, в змеевик бака с водой и нагреет ее.
  • Затем теплая вода будет подаваться в систему, остывшая возвращаться обратно.
  • Обязательно нужно установить датчик давления (манометр), воздухоотводчик, расширительный клапан для сброса избыточного давления.
  • Как и в летнем варианте, для улучшения циркуляции необходимо предусмотреть наличие циркуляционного насоса.

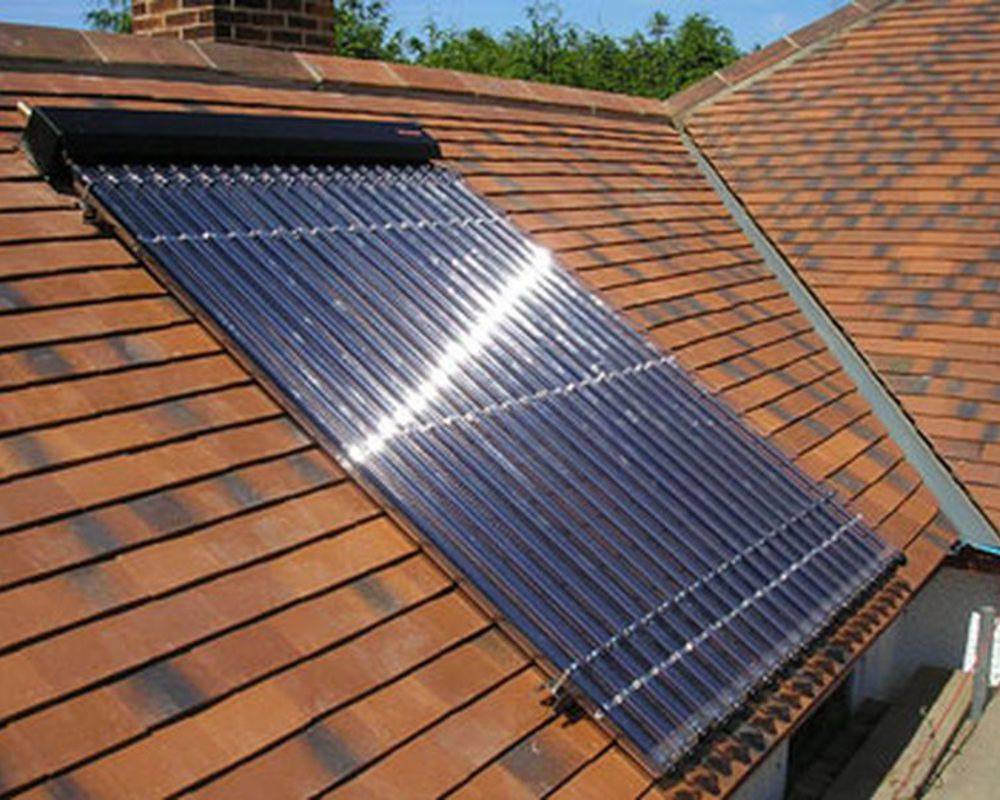

Солнечный коллектор на крыше дома в зимнее время года

Необходимые инструменты и материалы для монтажа солнечного коллектора

Установка солнечных коллекторов осуществляется под открытым небом. Следовательно, сама конструкция, трубопроводная система и все вспомогательные крепления со временем подвергаются разрушающему воздействию окружающей среды. На них могут появиться коррозии и деформации. Поэтому для установки используют только нержавеющие материалы.

Для монтажа солнечного коллектора используют следующие вспомогательные инструменты:

  • кран или подъемник;
  • строительные леса;
  • кровельная лестница;
  • страховочное оборудование – жилет, трос и т. д.;
  • строительный уровень;
  • вакуумный захват;
  • изоляционный материал для труб.

От качества установки зависит надежность, эффективность и долговечность оборудования.

Изготовление самодельного солнечного коллектора

Если вы заинтересовались вопросом, как сделать солнечный коллектор, рассмотрим основные этапы изготовления плоских конструкций:

  • Для начала нужно рассчитать габариты будущего обогревателя, исходя из площади отапливаемого помещения. Они также будут зависеть от уровня активности солнца в конкретном регионе, расположения дома, местности, используемых материалов и других факторов. Но отправная точка — все-таки площадь поверхности, на которой он будет установлен.
  • Продумать, из чего будет изготовлен абсорбер (приемник). Для этих целей можно использовать медные и алюминиевые трубки, стальные плоские батареи, свернутый резиновый шланг и др.
  • Приемник должен быть окрашен в черный цвет.
  • Затем нужно изготовить корпус коллектора, для этого подойдут различные материалы. Наиболее распространенный — древесина, можно использовать стекло. Если есть старые окна с остеклением — идеальный вариант.
  • Между днищем корпуса и абсорбером нужно проложить теплоизоляционный материал (минеральную вату или пенопласт), который будет препятствовать потерям тепла.
  • Всю площадь нагревателя закрыть металлическим листом (из алюминия или тонкой стали), который будет усиливать эффект.
  • Сверху уложить трубы змеевика, прикрепить к металлическому листу при помощи строительных скоб или другими способами, концы змеевика вывести наружу.
  • Сверху тепловые солнечные коллекторы накрывают светопропускающим материалом, чаще всего стеклом. Можно использовать прозрачный поликарбонат, который более практичен: стоек к механическим ударам, неприхотлив в уходе.
  • Бак для воды нужно покрыть изолирующим материалом или покрасить черной краской, чтобы замедлить процесс остывания воды.
  • Смонтировать нагревательный элемент на месте и подключить при помощи труб к накопительному баку с водой.
  • Провести пусковые работы, проверить разводку по всей длине на наличие течи из-за некачественных соединений.

Схема размеров и расположения солнечного воздушного коллектора

Два способа увеличить диаметр распределительных труб

Первый способ годится для котлов со встроенными насосами. Для таких котлов изготавливают термо-гидро распределитель (гидрострелка в народе). К гидрострелке подключают котел и два три контура отопления и приготовления горячего водоснабжения. При этом на каждый контур потребления тепла монтируют свой циркуляционный насос.

Так же многие идут простым путем и подключают к такому котлу небольшой  контур радиаторов и теплых водяных полов. Это работает, если сразу с котла перейти с ¾ на 1 дюйм и дальше подключить все трубой, например, ППР диаметром 32.

Но у многих такими малыми объемами работа и строительство не ограничивается. Вот почему не всегда разумно большие дома или общественные строения подключать только к гидрострелке.  Стрелка получиться просто огромная и вся котельная будет в трубах.

Чтобы этого избежать был придуман сначала просто коллектор для распределения теплоносителя, а потом из него сделали компланарный распределительный коллектор. То есть два независимых коллектора объединили в один и получили его компланарность.

Компланарный распределительный коллектор одним махом решил проблему количества и размеров подключения котлов и контуров отопления, решилась проблема нагромождения труб и стало очень быстро, и легко делать мониторинг, обслуживание и ремонт котельного оборудования.

Но как обычно, недостаток информации привел к тому, что вроде что-то знаем о распределительных коллекторах, но не применяем, опираясь на авось пронесет. Но не проносит и система отопления теплоносителя постоянно просит. Тепла нет и все попытки  высосать тепло из зауженной  трубы ведут к трате кучи времени, нервов и денег.

Когда как просто на стадии разговора с мастерами перед монтажом системы необходимо озвучить желание изготовить и подключить все через стрелку и распределительный коллектор. В связке эти два устройства работают еще лучше. Но здесь мы можем столкнуться с невежеством. А это невежество в свою очередь может уговорить вас этого не делать и все посадить на одну трубу.

Изготовить гидрострелку своими руками не составляет большого труда. Берем кусок трубы на три диаметра больше диаметра подключения котла и привариваем на торцы трубы выгнутые заглушки. В заглушки ввариваем резьбы для слива и сброса воздуха. А в тело трубы врезаем резьбы для подключения котлов и контуров отопления. Красим и стрелка готова.

С приобретением и изготовлением распределительного коллектора своими руками немного сложнее. Заводские аналоги часто не подходят под наши условия по количеству подключаемых контуров и их размеров.

Таким  образом, бывает сложно или даже невозможно подобрать заводской распределитель под конкретно ваши условия, так как размер коллектора и размер патрубков коллектора  ограничены модельным рядом.

Вот почему Вам придется либо отказаться от применения заводского коллектора, либо использовать два или более коллектора. При этом надо будет учесть стоимость двух коллекторов, их монтаж и стоимость дополнительных материалов.

Если у вас небольшой домик, то вполне возможно, что заводской коллектор вам подойдет. Но чаше всего такого не происходит, и многие люди не знают, что с этим делать. Помучавшись и помаясь нанимают сантехника, который делает все на прямую от котла. И потом жалуются что тепла нет.

Вот почему, надо не забывать, что из любой ситуации есть как минимум два выхода. И второй выход из сложившейся ситуации при невозможности использования заводского коллектора заключается в изготовлении распределительного коллектора своими руками.

Вот почему надо уяснить, что без коллектора система более трех контуров будет работать неправильно и зажато. Иначе можно дальше не читать и подключать все на одну трубу и тратить время и деньги, чтобы исправить не работающую систему.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

  • Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
  • Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
  • Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

  1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
  2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

  1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
  2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
  3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

  1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
  2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
  3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

  • Подогрев жидкости до требуемой температуры.
  • Повышение производительности отопительной системы.
  • Водонагреватель для бассейна, для летнего душа.
  • Подогрев жидкости для иных потребностей.

Классификация по температурным критериям

Существует достаточно большое количество критериев, по которым классифицируют те или иные конструкции гелиосистем. Однако для приборов которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным будет разделение по виду теплоносителя.

Так, системы могут быть жидкостными и воздушными. Первый вид чаще применим.

Шаг 1: Сборка коллектора из гофрированной трубы

Шаг 2: Окрашивание солнечного прибора в черный цвет

Шаг 3: Установка подводов для воздуха

Шаг 4: Изготовление крышки для солнечного прибора

Кроме этого часто используют классификацию по температуре, до которой могут нагреваться рабочие узлы коллектора:

  1. Низкотемпературные. Варианты, способные нагревать теплоноситель до 50ºС. Применяются для подогрева воды в емкостях для полива, в ванных и душевых в летнее время и для повышения комфортных условий в прохладные весенне-осенние вечера.
  2. Среднетемпературные. Обеспечивают температуру теплоносителя в 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
  3. Высокотемпературные. Температура теплоносителя в таких установках может доходить до 200-300ºС. Используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и др.

В высокотемпературных гелиосистемах используется довольно сложный процесс передачи тепловой энергии. К тому же они занимают внушительное пространство, чего не может позволить себе большинство наших любителей загородной жизни.

Процесс изготовления их трудоемок, реализация требует специализированного оборудования. Самостоятельно сделать подобный вариант гелиосистемы практически невозможно.

Высокотемпературные солнечные батареи на фотоэлектрических преобразователях в домашних условиях сделать довольно сложно

Где купить

Солнечный коллектор — это товар, который можно приобрести только в специализированных организациях и компаниях, которые или производят подобные устройства, или ориентированы именно на реализацию оборудования, работающего на альтернативных источниках энергии.

Наиболее правильный способ приобретения, это найти дилера производителя конкретной модели устройства, после чего заключить с ним соответствующий договор купли-продажи. Если в регионе проживания потенциального покупателя нет дилеров компаний, выпускающих солнечные коллекторы, то можно найти организацию, которая специализируется на этой группе товаров. Эти два варианта покупки, наиболее оптимальны, т.к. специалисты подобных компаний могут оказать помощь в выборе модели, подсказать как выполнить монтаж.

Если выше перечисленные способы приобретения не могут быть осуществлены, тогда можно обратиться к сети интернет, где представлено достаточно большое количество компаний, работающих именно в этой области энергетики. Достоинством такого способа приобретения будет более низкая стоимость изделий, но отрицательным моментом — советов и подсказки по выбору модели и ее монтажу, не будет, все придется решать самостоятельно.

Почему стоит использовать ПНД трубы для гелиоколлектора

Полиэтиленовые трубы низкого давления чаще всего выпускаются черного цвета, поэтому не нуждаются в покраске. Это оптимальный оттенок, который позволяет изделиям поглощать максимальное количество тепла и передавать его циркулирующей жидкости.

К преимуществам солнечных коллекторов из ПНД труб стоит отнести:

  • высокую устойчивость к изнашиванию;
  • ударопрочность, стойкость к образованию трещин и иных механических дефектов;
  • длительный срок эксплуатации (не меньше 50 лет);
  • возможность применения в диапазоне температур от -60 °C до +60 °C;
  • устойчивость к воздействию агрессивных химических сред;
  • безвредность для окружающей среды;
  • малый вес;
  • удобство в работе.

Изделия весят в 5-7 раз меньше в сравнении с аналогичной продукцией, изготовленной из металла. Благодаря этому упрощается монтаж конструкции. Чаще всего они имеют большую длину, что позволяет снизить количество соединительных стыков или вовсе обойтись без них. Трубы из полиэтилена низкого давления имеют гладкую внутреннюю поверхность, что гарантирует максимальную пропускную способность трубопровода.

Производительность солнечного коллектора

Одним из главных факторов, влияющих на уровень производительности гелиосистем, является интенсивность солярной радиации, излучаемой Солнцем на протяжении светового дня. Кроме уровня инсоляции (количество полезного солнечного излучения на единицу площади), на производительность солнечного коллектора влияют и второстепенные факторы: номинальный объем теплоаккумулирующей емкости, материал теплообменника и площадь абсорберов

При выборе солнечного коллектора для дома обращайте внимание на технические характеристики: коэффициенты теплопотерь, параметры оптического КПД, а также апертурную и общую площадь гелиоустановки. Исходя из этих параметров, можно провести анализ эффективности работы и рассчитать максимально допустимую мощность

Если использовать тепловой насос и солнечный коллектор, то можно добиться высокой производительности круглый год.

Что могут предложить современные технологии

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года. В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи.

Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты.

Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы

Плюсы и минусы от использования энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак

Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Что собой представляет солнечный коллектор и принцип его действия

Солнечный тепловой коллектор является техническим устройством, которое способно преобразовывать солнечную энергию в тепловую. Его применяют для получения горячей воды, которая в дальнейшем может быть использована для различных нужд. Главное отличие солнечных коллекторов от других вариантов аналогичной техники заключается в принципе изменения во время нагрева плотности воды. Холодные массы вытесняют наверх нагретый водяной поток, благодаря чему нет необходимости в использовании дополнительного насосного оборудования.

Схема принципа работы солнечного теплового коллектора

Принцип работы устройства состоит в следующем. Солнечная энергия абсорбируется в приемном устройстве, в качестве которого можно использовать медные или стеклянные поверхности темного или черного цвета. Такие материалы характеризуются хорошей способностью поглощения энергии.

Солнечные нагреватели воды удобно располагать на крыше, где много места и куда попадает максимальное количество солнечного света. Здесь такие устройства не занимают полезное пространство и никому не мешают. Далее тепло из накопителя переносится в бак с теплоносителем. Это может быть вода, антифриз или другая жидкость, которая используется в системе отопления.

В большинстве случаев применяется смесь, состоящая из 40% гликоля и 60% дистиллированной воды. Теплоноситель, который нагревается до определенной температуры, подается к радиаторам посредством системы трубопроводов.

Направление движения воды в системе может меняться благодаря смесителю. Остывшая и теплая вода постоянно сменяют друг друга. Такая естественная циркуляция происходит благодаря расширению теплой воды, которая поднимается, вытесняя холодную в нагревательный бак.

Солнечный коллектор – это устройство для преобразования солнечной энергии в тепловую

Эта система отопления должна быть оснащена теплоизоляционным слоем толщиной не менее 25-30 см, что обеспечит ее эффективную и стабильную работу. В качестве накопительной емкости для теплоносителя лучше использовать резервуар прямоугольной формы. Здесь может быть расположен дублирующий нагревательный элемент. Он будет автоматически включаться в работу, когда создаются погодные условия, которые не способствуют нагреву теплоносителя до необходимой температуры.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
