Как сэкономить и смастерить светильник из led-ленты своими руками

Изготовление люстры из светодиодов

Для того чтобы собрать светодиодный светильник своими руками, понадобятся следующие материалы и инструменты:

  • светодиоды;
  • старая перегоревшая лампочка;
  • паяльник;
  • клей;
  • ацетон.

После того как всё необходимое будет под рукой, можно приступать к сборке. Для начала нужно подготовить сгоревшую лампу, ведь именно туда будут помещаться светодиоды:

  1. Лампочку необходимо разобрать, удалить всё содержимое колбы. Сделать это надо максимально аккуратно, чтобы цоколь остался неповреждённым. После разборки цоколь и отверстие лампы необходимо тщательно очистить от остатков припоя и обезжирить с помощью ацетона.
  2. В цоколь нужно вставить один резистор на 100 Ом и два конденсатора по 220 нФ и напряжением 400 В.
  3. Следующий шаг — впаять выпрямитель, для этого пригодится заранее подготовленный паяльник.
  4. Промежутки между деталями необходимо изолировать. Для этого подойдёт обычный клей и монтажный пистолет, с помощью которого заполняются промежутки. Основа для установки светодиодов готова.

Прежде чем начинать работу с диодами, необходимо проверить их работоспособность. Для настройки можно воспользоваться разделительным трансформатором 220/220 В. Продолжаем работу над сборкой:

  1. Прежде чем устанавливать светодиоды, необходимо тщательно зачистить их контакты. Также нужно подготовить монтажную плату, почистить её, проверить работоспособность.
  2. Начинаем сборку. К конденсатору припаивают платы, которые необходимо распределить на одинаковом расстоянии друг от друга для равномерного свечения. После припайки проверяют работоспособность всех светодиодов и изолируют пространство между ними.
  3. Следующий этап — подсоединить с помощью паяльника конденсатор на 10 мкФ и резистор на 10 Ом к одной из плат.
  4. Контакты изолируются клеем, и последний этап — проверяется работоспособность лампочки.

Светодиодная лампа готова, осталось сделать из неё люстру, торшер или бра. Не стоит оставлять источник света без рассеивателя, потому что светодиоды отличаются ярким, направленным светом. Из-за того, что они практически не нагреваются, в качестве абажура или рассеивателя можно использовать различные материалы.

Подсветка лестницы своими руками: блиц-вопросы и ответы

Как работает автоматическая подсветка лестницы?

Перед первой и последней ступенями лестницы ставите датчики движения. Когда вы пересекаете зону действия одного из датчиков, автоматически включаться подсветка ступеней лестницы.

По выбору можно настроить разные режимы работы подсветки: включать свет последовательно, менять его яркость и т.д.

Какое оборудование выбрать для подсветки лестницы?

Можно купить готовый комплект и собрать подсветку ступеней как конструктор. В систему входят:

  • датчики движения;
  • контроллеры;
  • реле;
  • светодиодные ленты;
  • трансформатор;
  • провода для подключения системы к электросети.

Плюс системы из «коробки» — простота монтажа.

Можно купить отдельные электронные платы и светодиоды для самостоятельной сборки и программирования системы подсветки. Тут не обойтись без навыков электромонтажа и пайки.

Как установить светодиоды на ступенях лестницы?

Производители предлагают множество вариантов:

  • пластиковые скобы;
  • в накладном профиле;
  • встроенные в ступени;
  • в встраиваемом профиле;
  • в врезанном в перила профиле;
  • в встроенном в перила профиле;
  • в угловом внешнем и внутреннем профиле.

Как сделать светильник из светодиодной ленты своими руками?

15.02.2018

Довольно часто в помещениях можно увидеть освещение со светодиодами. Связано это с тем, что светодиоды обладают отличными характеристиками в вопросе освещения, а также являются энергосберегающими в своем роде.

В настоящее время большой популярностью пользуется светильник из светодиодной ленты, выполненный своими руками.

Стоимость таких приборов в готовом виде довольно высока, поэтому некоторые потребители желают самостоятельно выполнить такое изделие.

Лента светодиодная

Лента со светодиодами выглядит как прорезиненная плата. При этом она довольно гибкая. Здесь же и размещены светодиоды. Благодаря удобству конструкции не составит никакого труда выполнить светильник из светодиодной ленты своими руками. Затем устанавливать готовое изделие можно в любом месте.

Лента устроена таким образом, что есть возможность делить ее на кусочки требуемого размера. Помимо этого, полоса имеет самоклеящуюся прослойку, за счет чего устанавливать ее можно в любом месте.

Производители предлагают различные варианты в вопросе установки светодиодов, отличаться они будут направленностью и мощностью светового потока.

Самодельный светильник из светодиодной ленты можно выполнить из разного формата

Важно лишь придерживаться рекомендаций относительно сборки, учитывая особенности ленты

Следует знать, что такие лампы выступают, как правило, дополнительными источниками освещения. В виде основного же необходим несколько иной формат люстры. Светодиоды отлично подойдут для подсветки шкафчиков, рабочего стола и подобных элементов мебели.

Ленты из светодиодов с разнящимися характеристиками могут быть применены практически везде, где есть потребность в искусственном освещении. О преимуществах светодиодов перед обычной лампой можно говорить много. Прежде всего, необходимо выделить основные характеристики:

  • экономичность;
  • большой период функционирования;
  • разнообразие в сочетаниях цвета;
  • исходные материалы доступны для потребителей.

Материалы для светильника

У ленты довольно высокая гибкость, за счет этого выполнить изделие можно в самом различном формате. Но при этом будут общие принципы в сборке для светильников любых моделей.

Прежде всего потребуется подготовить все материалы, которые будут участвовать в сборке. Это необходимое условие, чтобы конечный результат получился качественным и радовал хозяев жилища.

Подготовить необходимо будет такие материалы:

  • непосредственно светодиодную ленту с необходимыми параметрами светодиодов;
  • шурупы;
  • алюминиевый уголок, который можно заменить пластиковым коробом;
  • выключатель.

Также стоит позаботиться и об инструментах:

  • дрели;
  • карандаше с линейкой;
  • электрическом лобзике;
  • плоскогубцах.

Когда все требуемые материалы и инструменты готовы, можно приступать к самой сборке будущего изделия.

Процесс монтажа

Существует немалое число вариаций того, как можно сделать светильник с помощью светодиодной ленты.

Конкретный вариант будет определяться лишь тем, какой именно прибор хочется видеть в конечном счете. Они же представлены в следующих разновидностях:

  • горизонтальный;
  • вертикальный;
  • с ножками.

Большинство этапов, которые потребуется исполнить в процессе сборки, не будут зависеть от вариации конечного прибора. Именно из-за этого они будут одинаковыми.

Сборка будет происходить поэтапно:

  • прежде всего потребуется отмерить длину угла;
  • затем просверливается требуемое отверстие в нем, благодаря нему изделие и будет закреплено на выбранной поверхности на шурупах;
  • уголок нужно закрепить на выбранной территории;
  • в место, где сделано отверстие, потребуется установить выключатель, также на месте, где имеется разрез, нужно припаять провода;
  • ленту стоит обработать ацетоном, чтобы ее поверхность стала обезжиренной;

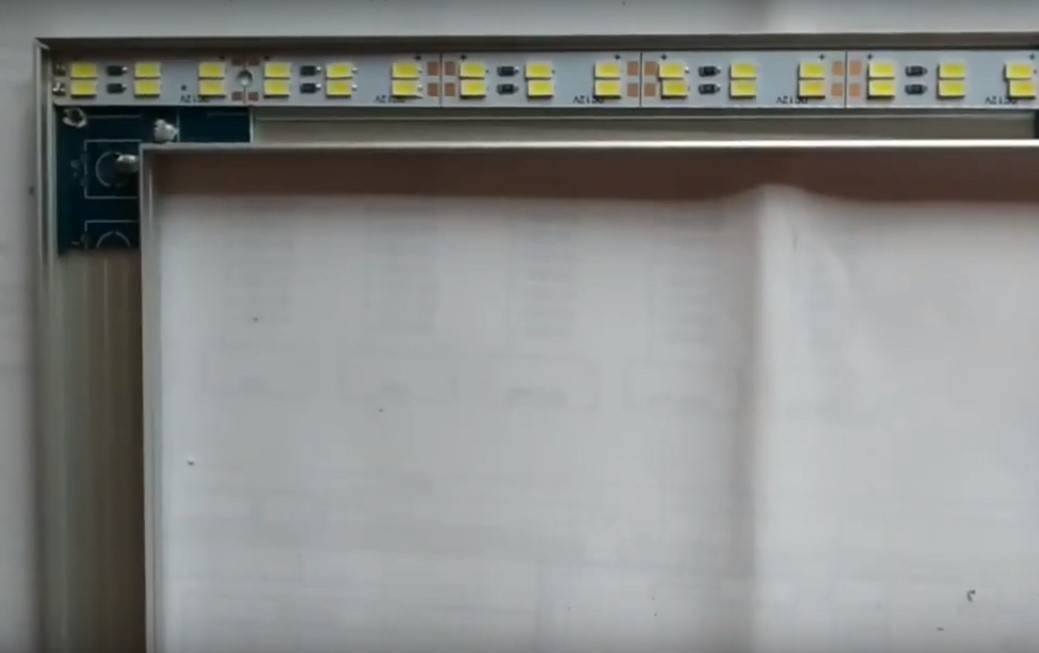

  • к уголку крепится непосредственно сама лента.

Чтобы выполнить все гладко, лучше вначале приклеить слегка, а только убедившись, что все сделано ровно, разровнять ее по всей поверхности.

после этого потребуется подключить все провода, как правило, мощность для таких приборов выбирают в 12 В.

Таким образом, на выходе получится прибор освещения, который можно устанавливать горизонтально. Отличный вариант, чтобы установить подсветку на рабочую поверхность на кухне. Помимо этого, и в других комнатах такие светильники пользуются спросом, например в детской. Очень удобно размещать их на выделенных полках.

Как дополнительный источник света, вариант со светодиодным светильником является оптимальным. Поскольку его можно использовать в качестве подсветки и он не будет раздражать глаза. Причем выполнить его собственными силами не составит никакого труда.

Идеи для вдохновения

Интересные потолочные светильники получаются из дерева — например, собранные из грубых необработанных балок. Также используют фанеру, в которой можно вырезать различные узоры и изображения, рейки, собранные в конструкции разной формы и т. п.

Многообразие вариантов даёт использование бумаги, белой или цветной. Хорошо смотрятся простые фигуры — сфера, цилиндр. Более изысканный вариант — собрать корпус диодной люстры с помощью оригами (шар кусудама, конструкции из соединённых цветов, бутонов и т. д.).

Абажур также делают из деревянных обручей, обтянутых тканью. Материал подбирают под интерьер. Подойдут и остатки от занавесок. Более оригинальная идея — использовать перья, расположив в форме сферы.

Часто собирают корпус из металлических трубок или уголков. Их легко соединить в квадратные или прямоугольные конструкции. Используют и другие подручные материалы. Главное — чтобы они подходили к стилистике интерьера.

Как происходит крепление к потолку: монтаж

Во время монтажа пользуются такими инструментами:

  1. Клеммники.
  2. Пассатижи.
  3. Строительный нож.
  4. Отвёртка.
  5. Кабель с достаточной длиной.
  6. Распределительные коробы.
  7. Дрель.

Установка ЛЕД ламп: схема включения

Любое количество встроенных светильников с лампами предполагает применение негорючего кабеля ВВГ нг 2*1,5. Допустим вариант 3*1,5. Проводка с заземлением требует применения трёхжильного провода.

При использовании схем важно запомнить, что за чем идёт

Необходимый инструмент для включения в сеть

Распределительные коробки, провода и гофра – основные приспособления, которые применяются во время монтажа в таких ситуациях. Расположение и конфигурацию каждого светильника продумывают ещё на этапе проектирования.

Выбор провода

Стандартно рекомендуют для всех отрезков выбирать исключительно медную продукцию. Лучше пропаять и изолировать изделия, если на них встречаются скрутки первоначально

К каждому из светильников важно подвести отдельный гибкий провод. Медные гильзы или специальный «клеммник» помогают соединить элементы вместе. В последнем случае потом для изоляции используют ленту

В последнем случае потом для изоляции используют ленту.

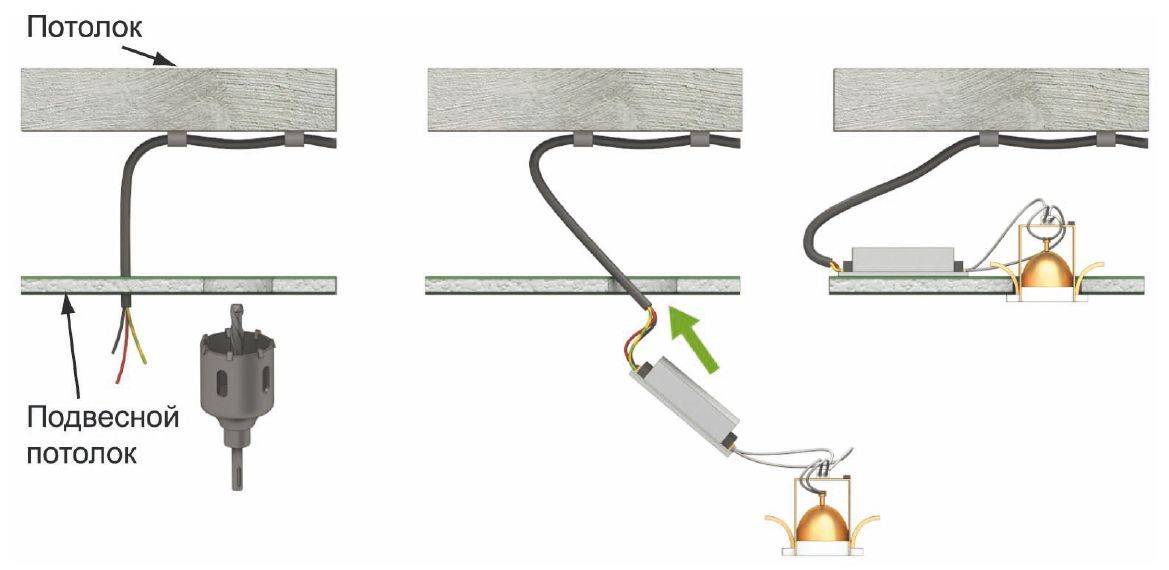

Разметка и прокладка кабеля

На этом этапе тоже нужно выполнить несколько действий.

Планирование общего пространства.

Потолки на нескольких уровнях предполагают выделение освещения по отдельным контурам. Для каждого из них управление организуется отдельным выключателем на 220 В. Надо заранее точно проработать монтажную схему.

Протяжка кабелей, их закрепление.

Для крепления рекомендуют выбирать металлические профили. Конструкция увеличивает надёжность благодаря стяжкам из пластмассы. Специальные петли формируют на местах, где крепятся световые точки. Их легко зацепить, достать через отверстия на потолке. Небольшое провисание таких компонентов вполне допустимо.

После монтажа потолочной поверхности схема крепления должна приобретать окончательный вид. По центру панелей лучше располагать светильники, когда речь идёт об алюминии, пластике. Дрель и специальная насадка под названием «коронка» помогут создать подходящие отверстия.

Этапы монтажа

Схема подключения нескольких светодиодных лент

Работа начинается с отрезания полос нужной длины, необходимо следить, чтобы разрез проходил по специальным меткам. Соединение участков ленты может проводиться двумя способами: с использованием специальных LED коннекторов или спайкой. Собрать цепь, применяя коннекторы можно достаточно быстро и просто, достаточно положить ленту на контактную площадку и захлопнуть крышку. Этот механический способ не требует никаких навыков, но стоимость детали довольно высока, если требуется несколько соединений, то это существенно увеличит стоимость освещения.

Блок питания малой мощности

Самый простой блок питания имеет две клеммы, одна из них плюс вторая – минус, при соединении с контроллером важно их не спутать, иначе устройство выйдет из строя. Собрав всю схему, ее подключают к сети через вход блока питания

Если светодиодная лента функционирует правильно, ее можно закреплять в выбранном месте.

Если необходимо срастить концы ленты без коннектора, используется паяльник небольшой мощности. На контактные площадки соединяемых дорожек наносится слой припоя, при этом с основания ленты необходимо снять защитную пленку. Далее, две части накладываются одна на другую и прогреваются паяльником, пока не расславится припой.

Усилитель для светодиодной ленты

При необходимости подключения нескольких цветных лент, устанавливается усилитель. Этот прибор размещается за первой светодиодной полосой, а к нему подключается вторая. В такой схеме используется один контроллер и два блока питания. Одноцветная светодиодная лента имеет всего два провода для соединения с блоком питания: красный означает плюс, а синий – минус.

Пайка светодиодной ленты

Соединение выполняется механическим способом или спаиванием. Для этого концы проводов зачищаются от изоляции и залуживаются. На контактные части ленты также наносится слой припоя. Приложив коны проводов к контактам, их поочередно касаются паяльником. Несмотря на низкое напряжение, оголенные концы стоит обернуть изоляционной лентой. В схему между лентой и блоком питания можно установить диммер, чтобы регулировать световой поток.

Последние модели светодиодных лент предлагаются с полным комплектом всего необходимого для подключения – блок питания, имеющий защиту от ошибочного подключения полярности, и контроллер.

Инструкция по созданию светильника для навесного потолка

Самодельный светильник из светодиодной ленты можно разместить под потолком

Поэтому необходимо помнить об аккуратности: готовый светильник нужно очень осторожно поднимать на высоту, так как саму ленту очень легко повредить, она имеет слабую устойчивость к нагрузкам на разрыв. Кроме того, следует учитывать, что фиксация ленты может быть упрощена, если предварительно очистить по всей протяженности место ее крепления

Знание того, как правильно сделать светильник из светодиодной ленты, поможет избежать ошибок и лишних финансовых затрат. Для этого можно воспользоваться следующей инструкцией, которая описывает основные правила монтажа и последовательность работ.

На первом этапе создания самодельного светильника следует определиться с:

  • длиной ленты;
  • плотностью размещения светильников на светодиодной ленте;

Для изготовления светильников можно использовать оговоренные выше марки светодиодных лент:

1) SMD 3528 с плотностью размещения на одном погонном метре светодиодов в количестве:

  • 60 шт. (4,8 Вт);
  • 120 шт. (7,2 Вт);
  • 240 шт. (16 Вт).

2) SMD 5050 с плотностью размещения на одном погонном метре светодиодов в количестве:

  • 30 шт. (7,2 Вт);
  • 60 шт. (14 Вт);
  • 120 шт. (25 Вт).

Светодиоды на SMD 5050 имеют более высокую мощность и визуальные отличия от аналогов, установленных на SMD 3528.

В одной кассете светодиодная лента имеет постоянный метраж, составляющий 5 метров. Если у потолочного светильника будет большая длина, то необходимо будет дополнительно купить 1 или 2 кассеты. К одному блоку питания возможно подсоединить ленту длиной до 15 м. Режется лента по специальным отметкам обычными ножницами.

Если используется одноцветная лента, то производится пайка контактов минус к минусу, а плюс к плюсу. В случае использования многоцветной ленты при создании светильника припаиваются одноименные участки в соответствии с буквенной маркировкой: «B», «G», «V+», «R».

После того, как будут выбраны метраж и плотность светодиодов, следует рассчитать мощность светильника. Чтобы это сделать, нужно умножить мощность погонного метра ленты на ее метраж и добавить запас по мощности в 30%. Это значение является стандартным для выбора блока, через который будет произведено подключение к сети 220 В.

Для подсоединения к контроллеру либо к источнику питания светодиодной ленты лучше использовать многожильные провода: на одной их стороне с использованием специального инструмента устанавливаются наконечники с сечением 0,75 миллиметров. При монтаже они будут устанавливаться в стандартную колодку, после чего они фиксируются винтами.

Когда провода будут готовы, их надо припаять к концу светодиодной ленты. Чтобы обеспечить изоляцию контактов и повысить прочность соединения, следует надеть специальную термоусадочную трубку на место пайки.

Сделать светильник из светодиодной ленты своими руками не очень сложно. Однако при этом стоимость готового изделия, созданного собственноручно, значительно ниже купленного аналога.

Современные светодиодные ленты по одной стороне оснащаются двухсторонним скотчем, поэтому их монтаж по периметру потолка не составляет особой сложности. Но при этом необходимо учитывать, что производить все установочные операции рекомендуется вдвоем, чтобы исключить нанесение повреждений хрупкому светильнику.

Вышеописанная технология является оптимальной для натяжных потолков, когда есть возможность приклеить ленту под пленкой, которая отличается полупрозрачной структурой.

Виды и параметры

Для самостоятельного изготовления светодиодного светильника нужно как следует изучить широкий модельный ряд диодов, представленный как бюджетными, так и элитными аналогами.

Наиболее востребованными считаются недорогие диодные конструкции следующих серий:

  1. SMD 3528 — диоды располагаются плотно друг другу, при этом на один погонный метр может быть как 60, так и 240 штук. Их количество влияет на мощность прибора (5–16 Вт) и световой поток (5–9 лм).
  2. SMD 2835 Premium — одна из лучших лент бюджетного исполнения, характеризующаяся более высокой яркостью по сравнению с остальными типами. На один погонный метр приходится 60–120 led-диодов, при этом отрезки могут нарезаться длиной по 5 см (около трех диодов). Идеальное решение для украшения и подсветки небольших предметов интерьера или создания точечного освещения. Величина светового потока насчитывает 20–23 лм.
  3. SMD 3014 схожа с предыдущей моделью. На одном погонном метре может быть от 60 до 120 полупроводников. В зависимости от их числа мощность составляет 36/72 Вт, световой поток — 6/11 лм.

Из светодиодных лент, оснащенных более мощными полупроводниками, выделим следующие модели:

  1. SMD 5050 — на один погонный метр приходится 30–120 светодиодов. Мощность варьируется от 7,2 до 25 Вт, световой поток — 50–60 лм.
  2. SMD 5630 и SMD 5730 — схожие серии, характеризующиеся повышенной мощностью, продолжительной эксплуатацией и яркостью 50–60 лм. Чаще всего эксплуатируются в светодиодных светильниках.

Помимо классических моделей уже изобретены более современные и неординарные конструкции:

  • высоковольтная гибкая плата, предназначенная для прямого подключения к сети на 220 В;
  • низковольтные решения на 12 или 24 В, в электрическую цепь которых подключают выпрямитель;
  • модели с влагозащитным корпусом.

Высоковольтные платы не имеют каких-либо ограничений по метражу и реализуются в бухтах по 100 м. Обычно нарезка выполняется по длине 50 или 100 см.

Экземпляры с повышенной защитой от влаги конструктивно идентичны обычным платам. Разница связана с наличием защитного силиконового покрытия, обеспечивающего определенную защиту от проникновения пыли и влаги:

  • IP44 — хорошая защита от попадания пыли и грязи;
  • IP65 — защита от пыли и влаги с сохранением высокой эластичности в условиях низких температур;
  • IP67 — защитное покрытие выполнено в форме прочной силиконовой трубки;
  • IP68 — повышенная защита в виде двухслойной силиконовой трубки со специальным наполнителем.

Изделия с классом защиты IP67 и IP68 используются для качественной подсветки аквариумов, бассейнов и других искусственных водоемов. При этом глубина погружения не должна превышать 1 м. Если на упаковке указан класс IP33, то такое устройство выпускается без силиконовой защиты.

Светильник своими руками для рабочего места

Так же не сложно самостоятельно сделать небольшой светильник на основе светодиодной ленты. При этом большое значение имеет правильно подобранный корпус. Лучше всего для этого подходит неработающая люминесцентная лампа. Например, для качественного освежения будет достаточно лампы длиной 30 сантиметров.

В этом случае для светильника лучше взять светодиодную ленту типа Waterproof SMD 5050 LED Strip с такими основными параметрами:

  • потребляемый ток – 1,2 А/м;
  • напряжение питания – 12 В;
  • угол светового излучения – 120º.

Светодиодная лента прикрепляется к внутренней части лампы. Необходимо использовать покупной блок питания либо изготовить его самостоятельно.

Подключив к блоку питания светодиодную ленту, нужно проверить работоспособность светильника.

Во время монтажа важно качественно заизолировать токопроводящие части. Если все выполнено правильно, блок питания светильника маскируется в его корпусе либо же, если он был куплен, аккуратно фиксируется около места его установки

В результате получается очень экономичная и аккуратная конструкция, которая качественно освещает рабочее место.

Подготовка материалов и деталей

Прежде чем приступать к работе, подсчитайте требуемое число светодиодов, их яркость и мощность используемого адаптера. В зависимости от предназначения светильника длина платы будет составлять:

  • ночник, подсветка для выключателя или розетки — небольшой отрезок с тремя диодами;
  • аквариум — отрезок, равный длине стенки или периметру емкости;
  • освещение грядки — несколько частей, длина которых соответствует протяженности грядки;
  • подсветка для компьютерной клавиатуры — в соответствии с длиной периферийного оборудования;
  • при замене люминесцентной лампы — несколько частей, длина которых соответствует длине лампы.

Также вам могут пригодиться провода, трубка для термоусадки и изоляции, паяльник, олово, канифоль. Вместо паяльника можно использовать специальные коннекторы. Ни в коем случае не паяйте ленту с помощью кислоты, которая приведет к окислению и разрушению проводников или короткому замыканию.

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

  1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
  2. E41. Его ещё называют «миньоном». Для маломощных ламп.
  3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

  • G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
  • GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
  • GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
  • GU5.3. Оснащают ими популярные лампы с обозначением MR16.
  • G4 – для ламп с миниатюрными размерами.

Проектирование светодиодного освещения ↑

Такой важный аспект, как проектирование, лучше доверить профессионалам. И не только потому, что это их хлеб насущный, а потому, что придется столкнуться с рядом сложностей. Проект электропроводки и освещения дома или квартиры менять не требуется, потому что нагрузка на сеть не увеличится, а уменьшится. Сложность проектирования светодиодного освещения связана с техническими и оптическими характеристиками светодиодов. Например, светоотражение, угол излучения света, рабочая температура, световой поток – крайне важны, а такие нюансы, как цвет стен и потолка, могут кардинально повлиять на комфортность освещения.

Свойства и принцип работы светодиодной ленты

Светодиодная лента часто применяется благодаря таким достоинствам:

  • отличное свечение;
  • длительный срок службы;
  • экономичность в электропотреблении;
  • гибкость, возможность устанавливать в любые конструкции;
  • легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
  • возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).

Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят. Оптимальный вариант для ПК подсветки – это 12 В.

К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:

  • плотность диодных кристаллов;
  • моно или трехцветное свечение;
  • длина;
  • класс водозащищенности;

От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.

Делаем подсветку внутренних ручек своими руками

Автор admin На чтение 2 мин. .5k. Опубликовано 14.10.2012

Часто читал и видел некоторые фотки посветок дверных внутренних ручек. В живую не видел, а очень захотелось…Чтобы не откладывать в «долгий ящик» встречу с прекрасным, и нежилая переплачивать за б/ушные ручки с подсветкой, решил их подсветить сам.

В качестве света был выбран светодиод. Но вот столкнулся с тем, что красных нужного оттенка в продаже нет. В БМВ вся подсветка кораллово-красная. Диоды же, мне попадавшиеся, были либо рубиново-красные(как звёзды кремля) либо почти оранжевые. Золотой середины небыло(может плохо искал…), поэтому пошёл на хитрость. Я использовал диоды белого света …

Купил обычные SMD 5060 плоские диоды белого тёплого цвета (были ещё, холодного и белолунного) на 3 вольта.

Из 4мм оргстекла вырезал световоды и отполировал их со всех сторон. А для получения нужного оттенка использовал светофильтр из красного оргстекла, которое впоследствии также отполировав, установил между диодом и световодом.

Далее, в ручках ножём были вырезаны квадратные отверстия.

В отверстия плотно вошли световоды. К торцу каждого подпаял светофильтр из красной полоски.

Приставив к светофильтру светодиод с пропаяными проводами и сопротивлением, залил всё хозяйство термоклеем из пистолета.

Подключил ко всем имеющимся в доме батарейкам(набралось 9 вольт)

И довольный результатом, пошёл устанавливать ручки в машину.

Вот так они светят на своём месте. Как видно, цветовой тон нисколько не отличается от родной подсветки. Единственный минус — это большая чем хотелось, яркость света. Но думаю,матированием мелкой наждачкой можно добится понижения яркости освещаемого участка и более равномерного пучка света.

Ну и как обычно несмог найти спокойствия,поэтому через 2 дня полностью переделал подсветку. Удалил старые световоды со скошенными углами. Вырезал новые в 2 раза длиннее и отполировал всего одну грань, ту куда прикладывается диод.

Вот так это выглядит сегодня.

xn—-7sbbil6bsrpx.xn--p1ai

Как сделать простую led-люстру из светодиодной ленты

Рассмотрим несложный в исполнении вариант — контур в виде квадрата. Габариты подбираются под размеры помещения. Такую люстру можно использовать не только как подсветку, но и в качестве основного освещения.

Для сборки понадобятся:

  • лед-лента, работающая от 12 вольт (лучше со светодиодами, уложенными в 2 ряда — так будет ярче);
  • блок питания для подключения к сети;
  • П-образный алюминиевый профиль с пластиковой накладкой;
  • кусочки текстолита (например, от ненужных плат);
  • короткие винты;
  • карандаш;
  • отвёртка;
  • паяльник.

Сначала собирается каркас. Профиль разделяют по размеру стороны квадрата (понадобится 4 одинаковых части), запиливают концы под 45°. Вырезают текстолит буквой «Г». Толщина должна быть такой, чтобы кусочки входили в углы рамы. Собираются квадраты на винтах.

Диодную ленту нарезают по размеру. Снимают защитный слой и приклеивают внутрь корпуса. Припаивают провода или используют специальные коннекторы для соединения. Для квадратной конструкции потребуются угловые.

Концы вытаскивают наружу и подсоединяют к адаптеру, который преобразовывает переменный ток 220В в постоянный 12В. Блок питания обычно прячут в нише, над шкафом или в другом неприметном месте. Длину провода подбирают с учётом расстояния от этой точки до светильника.

Пластиковую накладку подрезают, соблюдая угол в 45°. Вставляют в раму. Люстра готова.

Гирлянда из шариков

Шарики из бумаги можно использовать для создания как новогодней гирлянды своими руками, так и любой другой. Все зависит от цветов, которые вы выберете. Чтобы сделать гирлянду из шаров своими руками вам понадобится: клей или двухсторонний скотч, красивая бумага (н-р, цветная или бумага для скрапбукинга), ножницы или специальный дырокол для вырезания кружков.

Инструкция:

  1. Чтобы сделать 1 шарик, нужно вырезать из бумаги 6 кружков одинакового диаметра. Впрочем, вы можете вырезать от 3 до 16 кружков для одного шара. Чем больше кругов вы используете, тем объёмнее он будет.
  2. Каждый кружок согните пополам так, чтобы лицевая сторона бумаги была внутри.
  3. Теперь можно приступать к формированию шара. Для этого получившиеся половинки кругов склейте изнаночными сторонами друг к другу.
  1. Перед тем как склеить последние части шара, пропустите через его сердцевину ленту.
  2. По описанной схеме сделайте множество шариков и все их закрепите на ленту.

Если у вас есть швейная машинка, то процесс можно ускорить следующим способом. Вырежьте кружки из цветной бумаги средней плотности (не более 6 шт. на шар) и разложите их по стопкам. Имейте в виду, бумага должна быть цветной с двух сторон. Далее по очереди прострочите стопки на машинке, а когда гирлянда будет полностью «сшита», просто расправьте каждый полукруг шара. В итоге у вас должно получиться примерно такое украшение.

Кстати, по этому же принципу, но использовав детали, вырезанные по другой форме, вы можете создать гирлянду любой тематики.

  • Рождественская гирлянда из бумажного остролиста
  • Рождественская гирлянда из бумажного остролиста
  • Гирлянда из сердечек, сделанная своими руками из листов нотных изданий
  • Гирлянда из сердечек, сделанная своими руками из листов нотных изданий

Основные выводы

Изготовление светильника представляет собой процесс сборки корпуса или несущей системы и прикрепления на нее светодиодной ленты с блоком питания. Единственным требованием становится возможность отведения тепла, особенно важная при использовании мощных светодиодов. В остальном никаких принципиальных ограничений не имеется, возможны любые дизайнерские разработки. Недостатком подобных изделий многие считают возможность видеть свечение элементов, которые обычно работают в скрытых от прямого взгляда нишах. Однако, такой способ размещения можно считать особенностью светильника, дизайнерским решением.

Предыдущая

СветодиодыКак устроен и работает светодиод

Следующая

СветодиодыКак проверять исправность светодиодов мультиметром

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
