Светильники для подвесных потолков: виды, монтаж и рекомендации по выбору

Оптимальный вариант для натяжных потолков

Основные причины, по которым устанавливают натяжные конструкции, — эстетичный внешний вид и практичность. Их изготавливают из ПВХ или тканевых полотнищ, закрепленных на профилях.

Выбор осветительных приборов во многом зависит от материала такого рода потолка. Поливинилхлоридная пленка и некоторые виды тканей плохо переносят повышение температуры. Они могут деформироваться

Поэтому приходится обращать внимание не только на технические параметры, но и на другие особенности светильников

Так, при нагреве свыше 50 градусов материал полотнищ может изменить цвет, пересохнуть и растрескаться. Потолок станет желтоватым, некрасивым. Эксплуатация и уход сильно затруднятся. Уже через несколько месяцев придется новый ремонт. Это веские основания, чтобы уделить время подбору правильных ламп для натяжных потолков.

От типа и расположения лампочек зависят световые эффекты. Они могут подчеркнуть преимущества потолка, выгодно зонировать пространство, улучшить интерьер или, наоборот, безнадежно испортить впечатление от комнаты.

От выбора светильников зависит срок службы ПВХ-потолков. Лампы накаливания слишком сильно нагревают поверхности, поэтому не подходят для натяжных конструкций

При покупке ориентируются на мощность и температуру нагрева. Лампы накаливания не подходят, поэтому обычно выбирают галогенные приборы мощностью 35–40 Вт или светодиодные низковольтные варианты.

В некоторых случаях – энергосберегающие люминесцентные до 50 Вт. Также есть определенные требования относительно безопасного расположения осветительных приборов.

Опасные и безопасные лампы для натяжных потолков

Прежде чем перейти к рассмотрению вопроса о том, какие лампочки можно ставить в натяжной потолок, следует понять, почему не все из них подходят для такой отделки. Проблема выбора источников света заключается в том, что некоторые виды лампочек при работе выделяют большое количество тепла. Оно передается на корпус светильника и, соответственно, переходит на натяжное полотно. Для такой отделки перегрев может оказаться губительным: под воздействием высоких температур материал начинает растягиваться и деформироваться. Когда температура достигнет пиковой для натяжного потолка точки, в районе светильника происходит оплавление материала.

В сети нередко встречаются фотографии, на которых запечатлен оплавленный потолок из ПВХ-пленки. Именно этот тип натяжных покрытий больше всего подвержен негативному влиянию высоких температур. Если такой материал будет длительное время контактировать с предметом, нагретым более чем до 60ºС, он начнет желтеть, а затем – плавиться. Кроме того, поливинилхлорид при нагревании выделяет хлористый водород. Этот газ является небезопасным для здоровья и может вызывать различные заболевания. Для полного разрушения полотна достаточно температуры в 90-110ºС.

В результате перегрева вам придется ремонтировать или полностью менять натяжное полотно. Все это чревато дополнительными материальными затратами и потерей времени

Чтобы не столкнуться с такими проблемами, важно выбирать лампочки, которые выделяют минимальное количество тепла

Это интересно: Виды ламп ДНаТ и их технические характеристики: объясняем по полочкам

Основные требования к светильникам

Натяжные потолки производятся из эластичных материалов. Металлоконструкции (направляющие и профили) крепятся непосредственно к черновому потолку, который может иметь различные неровности. Затем на конструкцию устанавливают отделочный материал, скрывающий все изъяны и недостатки. По этой причине нужно избегать установки светильников открытого типа, в которых свет направлен буквально во все стороны.

Если световой поток будет проходить за отделочный материал, то подсветит все проложенные по неровному потолку коммуникации. Мягко говоря, это будет смотреться неэстетично. По этой причине избегайте покупок источников света в формате «открытой тарелки» и люстр, плафоны которых направлены вверх. Корпус прибора не должен иметь каких-либо прозрачных элементов. В приоритете светильники с закрытым корпусом и хотя бы одной отражающей пластиной.

Наконец, большое внимание следует уделять выбору мощностей используемых ламп. Чем выше данный показатель, тем сильнее нагревается светильник

Впрочем, более конкретные величины зависят от типа лампочки — светодиодные нагреваются меньше ламп накаливания.

Монтаж светильников снаружи натяжного полотна

Что касается объемных осветительных приборов, монтаж которых осуществляется снаружи натяжного потолка, то есть уже после установки пленки, то практически никаких ограничений по мощности им не предъявляется.

Обычно корпуса для таких светильников изготавливают из стали, покрытой матовой или глянцевой эмалью. Разнообразие плафонов из стекла, хрусталя, пластика, металла или ткани позволяет подобрать оптимальный вариант под конкретный интерьер.

Если на приборах стоят поворотные механизмы, то свет точечных светильников можно направлять в любую сторону – по желанию и потребностям.

Сначала к потолку необходимо прикрепить надежную основу под светильник, которая выдержит вес прибора. Затем на пленке нужно разметить место, где будет происходить крепление светильника, и приклеить термокольцо. Внутри него будет сделано отверстие. После натяжения полотна осветительный прибор фиксируют к основе.

Универсальный профиль Apply

На его основе можно собрать четыре вида продукта:

парящий потолок

световые линии

парящий светильник

карнизы для штор

Он в
легкую стыкуется со всеми другими профилями. При этом саморезы в нем
вкручиваются в технологическую полость и не оказываются в видимой зоне
засветки.

Но
самое главное, если световая линия у вас будет проходить по периметру потолка,
вы в легкую сможете отрегулировать и выставить нужную вам ширину.

При
сборке парящей линии по центру комнаты, два таких универсальных профиля
саморезами объединяются в один.

И
даже здесь имеется возможность регулировки ширины светящейся линии.

Для образования парящей подсветки от 10см и шире, уже понадобится пластиковая вставка.

С такой универсальной штукой можно собирать довольно сложные фигуры.

Потолок армстронг – конструктивные особенности

Популярность данного вида потолочных конструкций вполне обоснована, ведь они имеют множество преимуществ. Вот основные из них:

простота и быстрота монтажа;
доступная стоимость;
привлекательный внешний вид;
быстрое устранение дефектов, возникающих в процессе эксплуатации.

При необходимости размер ячеек может варьироваться в ту либо иную сторону, но нужно учитывать тот факт, что для «нестандартных» ячеек сложнее будет подобрать светильники. Полученные ниши заполняются специальными плитами, изготовленными из минерального волокна.

Для потолочных конструкций армстронг созданы специальные осветительные приборы. Фото светильника армстронг можно найти на различных сайтах, они могут чуть отличаться по внешнему виду, но конструкция их в целом идентична. Все они состоят из определенного количества источников света, которые вмонтированы в корпус из металла.

Сами светильники сверху закрываются специальным прозрачным экраном или же оргстеклом. Для улучшения качества света иногда производители делают на светильнике зеркальную решетку, благодаря чему свет отражается. Таким образом при использовании минимального количества светильников получается достаточное освещение помещения.

Устройство стандартного потолочного спота

Рекомендуется использовать для потолка светильники одного типа для каждой зоны. Таким образом вы сможете правильно рассчитать и приобрести необходимое количество светильников

При этом важно уделить внимание наличию светоотражающего конуса в основании цоколя ламп накаливания. Для подвесных потолков рекомендуется использовать лампы мощностью не более 40 Вт, иначе потолок будет перегреваться, что может привести к порче конструкции или даже возгоранию.

Светодиодные и галогеновые лампы необходимо подбирать исходя из мощности и цветового спектра. Провод выбирают в зависимости от материала потолка

Так, например, для гипсокартона подойдет обычный двух- или трехжильный провод ВВГ-2(3)*1,5. Для плит МДФ или пластика подбирается пожаробезопасный вариант проводки по потолку. При этом она должна быть мягкой, каждая жила должна представляться множеством мелких нитей, сплетенных под одной изоляцией.

Провод выбирают в зависимости от материала потолка. Так, например, для гипсокартона подойдет обычный двух- или трехжильный провод ВВГ-2(3)*1,5. Для плит МДФ или пластика подбирается пожаробезопасный вариант проводки по потолку. При этом она должна быть мягкой, каждая жила должна представляться множеством мелких нитей, сплетенных под одной изоляцией.

Монтаж стыков и примыкание торцов

Если
общей длины заводского отрезка профиля не хватает на всю ширину потолка,
соединяйте их при помощи перфоленты.

Концы
после среза обязательно обрабатывайте надфилем или наждачкой, чтобы убрать все
острые грани, которые могут случайно повредить полотно.

Далее
необходимо торцы светового профиля как-то врезать в основной стеновой,
расположенный по периметру потолка.

Для этого в последнем сделайте два запила, по ширине чуть уже светового.

По идее, световой своим торцом должен упираться в край потолочного, но при этом не входить в него.

Дабы
не испачкать обои, в этом месте желательно заранее наклеить несколько слоев
малярного скотча.

Приставив
торец, закрепляете его на перфоленту из подвеса.

После
этого на потолке с разбежкой 50-60см засверливаете крепежные уголки и по
необходимости деревянные бруски в качестве закладных.

Прикручиваете
к ним световой профиль.

При
этом важно не завалить горизонт и выставить его идеально ровно. При
использовании деревянных закладных имейте в виду, что их желательно обработать
составами для защиты от влаги, особенно при монтаже световых линий в ванной
комнате

При
использовании деревянных закладных имейте в виду, что их желательно обработать
составами для защиты от влаги, особенно при монтаже световых линий в ванной
комнате.

Пар от душа запросто проникает за потолок, увлажняет и распирает бруски. В итоге потолок и весь профиль начинает вести.

После
окончательного крепежа места примыкания профилей обрабатываются
двухкомпонентным клеем.

Это
необходимо сделать для того, чтобы полотно не порвало на углах. Пшыкнув на клей
затвердителем, получаете монолитное примыкание.

После
этого все оставшиеся неровности в данном месте обрабатываются мелкой наждачкой.

В
качестве недорогого и быстрого варианта, вместо клея можно применить белый
малярный скотч. Им также обклеиваете и защищаете все углы, дабы не порвать
полотно при натяжке.

При сборке
квадратов или светящихся прямоугольников, угловые стыки в таких конструкциях
можно обработать холодной сваркой.

Места
стыковки двух световых профилей (при их наращивании), проклеиваются алюминиевым
скотчем.

Без
него свет от Led ленты в этом месте через щель будет падать на основной потолок.

На
этом большая часть работы связанная с подготовкой профилей проделана. Переходим
к монтажу светодиодной ленты.

Замена лампочек в подвесном потолке

Для человека, не имеющего ранее дел с заменой ламп во встраиваемых светильниках в подвесной конструкции, необходимость поменять их кажется проблематичной (прочитайте: “Как поменять лампочку в подвесном потолке – советы и рекомендации”).

Существует несколько способов их установки:

на правую резьбу в обычном патроне;
при помощи двух штырьков, их вставляют в патрон с незначительным усилием;
с использованием боковых выступов, которые фиксируют лампу после поворота под прямым углом.

Когда внутри колбы имеется колбочка меньшего размера, то это галогенка, а у таких ламп бывает обычно штырьковый разъем. Чтобы ее поменять, надо поддеть лампочку пальцем и потянуть на себя. Если не получается, тогда светильник вынимают из конструкции полностью – прибор держится за счет подпружиненных лапок. Затем производят замену лампы.

Технология монтажа светового натяжного потолка своими руками

Расчет материалов для светового натяжного потолка

Пленка фиксируется к настенному профилю при помощи насечек на бортиках полотна и на поверхности стенки рейки. Этот способ называют гарпунным. Он отличается высокими требованиями к размерам полотна.
Для выполнения расчетов нарисуйте чертеж потолка, на котором в масштабе нанесите расположение багетов. Расчетную площадь уменьшают на 7%, это и будет площадь заготовки будущего потолка. Пленку привозят к заказчику с заданными размерами. Кроме того, на ней будет указан базовый угол, с которого начинается монтаж.
По чертежу также можно определить общую длину пристенного профиля, равную периметру потолка плюс 10%.
Крепеж багета ставится через 8-15 см, по длине профиля определите его количество.

Установка светодиодных лент для светового натяжного потолка

Очистите поверхность от старого покрытия, чтобы оно впоследствии не сыпалось на натяжное полотно.
Заделайте щели и другие заглубления в местах, где будут размещены светодиодные ленты.
Осмотрите потолок на наличие грибков и плесени, при обнаружении обработайте поврежденные участки антисептиками.
Прогрунтуйте потолок.
Вынесите из помещения всю мебель.
На полу разложите светодиодную ленту в таком порядке, в каком она будет крепиться к потолку, и подключите к контроллеру. На разъемах контроллера указаны цвета для правильной стыковки проводов: R — для красного провода, G — для зеленого, B — для синего.
Ленту разрешается разрезать только по меткам, указанным на отрезке, иначе часть диодов не будет гореть. После обрезки припаяйте к модулю контактные провода.
Для удлинения образцы соединяются особыми приспособлениями — коннекторами.
Последовательно разрешается включать только 5 метров ленты, более длинные отрезки подсоединяют параллельным способом.
Подключите контроллер к понижающему трансформатору. Для расчета мощности трансформатора умножьте мощность одного метра изделия на метраж ленты. Мощность трансформатора выбирается на 20% больше расчетной величины.
Включите трансформатор в сеть 220 В, проконтролируйте работу светильника. Если все нормально, отключите ленту от сети и начинайте клеить ее к потолку.
Обезжирьте места на базовом перекрытии, к которому будут крепиться модули. Удалите с ленты покрытие, защищающее клейкий слой. Приклейте светильник к потолку.
После монтажа ленты подсоедините к ней контролер с трансформатором и еще раз проверьте работу светильника. При положительном результате закрепите контроллер с трансформатором в заданном месте и приступайте к монтажу пленки.

При сборке светодиодных систем избегайте резких перегибов модулей. Радиус поворота должен быть больше 18-22 мм. Не допускается повреждение диодов и резисторов. При подключении модулей соблюдайте полярность во избежание перегорания светодиодов.

Как сделать световой натяжной потолок

С помощью лазерного или другого уровня найдите самый низкий угол комнаты, отступите от него вниз на 150 мм и поставьте метку. Зазор необходим, чтобы свет от светодиодов не был точечным.
Через эту метку по периметру комнаты проведите горизонтальную линию.
Закрепите к стене багеты саморезами с дюбелями таким образом, чтобы верх профиля совпадал с чертой на стене.
Удалите с пола все острые предметы, которые могут повредить пленку.
Нагрейте тепловой пушкой комнату до температуры 60 градусов и поддерживайте температурный режим до окончательного закрепления пленки.
Размотайте полотно и найдите базовый угол. Не располагайте пленку близко к тепловой пушке, чтобы она раньше времени не потеряла эластичность.
Закрепите базовый угол и диаметрально противоположный к багету. Для фиксации проденьте гарпун в паз профиля и надавите шпателем до щелчка.
Для облегчения монтажа прогревайте полотно тепловой пушкой воздухом, нагретым до температуры 70-80 градусов.
Повторите операцию для двух оставшихся углов.
Следующий этап — крепление сторон полотна от углов к центру.
Появившиеся на материале морщины прогрейте строительным феном. Во время работы не приближайте инструмент ближе 200 мм к поверхности.

Монтаж электропроводки

Но такой способ освещения во многом проигрывает привычному для нас потолочному, поэтому в подавляющем большинстве случаев пользователи предпочитают оснастить реечный потолок встроенными источниками света.

А для этого в первую очередь нужно правильно организовать электропитание этих приборов.

В этом деле есть свои тонкости, особенно если учесть, что реечный потолок чаще всего устанавливается во влажных помещениях

Вот основные моменты, на которые нужно обратить внимание:

Тип и сечение проводов

Площадь поперечного сечения проводника подбирается в соответствии с максимальной силой протекающего в нем тока. Считается, что каждый кв. мм медного провода способен пропустить без перегрева ток силой 10 А, алюминиевого — только 8 А.

Чтобы узнать, какой ток I будет потреблять источник освещения, его мощность P нужно разделить на значение напряжения U, при котором он работает: I = P/U. Для надежности можно добавить запас в 10%.

Провода для электропроводки

Обычные светильники, устанавливаемые в зданиях, являются приборами маломощными, поэтому для их питания почти всегда используются сравнительно тонкие провода. Для низковольтных систем (12 или 24 В) обычно хватает медного провода с сечением 0,5 или 0,75 кв. мм. Высоковольтные, как правило, запитывают проводом сечением 1,5 – 2 кв. мм.

Применять следует провода марок ПВС, ПВ (материал изоляции — ПВХ композиция), ППГнг-HF (изолирован полимерной композицией).

Подсоединять провода к контактам следует надежным способом, исключающим нагрев или искрение — с использованием соединительных наконечников, клеммных соединений или пайки.

Способ прокладки проводов

Главный документ электриков — ПУЭ — требует монтировать осветительную проводку в конструкциях подвесных потолков по тем же правилам, что и наружную.

Следовательно, просто уложить провода на каркас, как это иногда делают недобросовестные монтажники, нельзя — он должен прокладываться в металлорукаве или в гофротрубе из самозатухающего полимера.

Прокладка проводов

Прежде всего, такой способ сводит к минимуму риск возгорания. Но помимо этого провод будет защищен от попадания влаги и механических повреждений, а в случае выхода из строя его можно будет заменить без демонтажа реек.

Подключение к распределительному щиту

Не стоит подключать все освещение через один автомат: если на каком-либо участке цепи случится короткое замыкание (КЗ), сразу весь объект погрузится во тьму. Правильнее разделить цепи освещения на несколько групп и подключить каждую из них через собственный автомат.

Сборка электрощита

Установка УЗО обязательна лишь для освещения помещений с высокой влажностью — ванных комнат, душевых, бань и т.д. При этом оно должно быть рассчитано на ток утечки в 10 мА, а не 30 мА, как в сухих помещениях.

Связку аппаратов защиты «автоматический выключатель + УЗО» для экономии места в щите можно заменить устройством, выполняющим обе функции сразу — дифференциальным автоматом.

Установка выключателя (диммера)

Следует соблюдать важнейшее правило: выключатель или диммер нужно устанавливать в разрыв фазного провода, а не нулевого.

В противном случае он также будет выключать свет, но при этом осветительное оборудование будет оставаться под напряжением. И пользователь при замене лампочки или ремонтных работах рискует получить удар током.

Принцип подключения диммера

Чтобы в условиях повышенной влажности свести риск возникновения КЗ или поражения электротоком к минимуму, нужно соблюдать целый ряд требований. Как уже говорилось, провода и кабели должно помещать в металлорукав или самозатухающую пластиковую гофротрубу, куда влаге проникнуть не удастся.

Распределительная коробка в подобном помещении должна быть «распаечного» типа и иметь класс влаго- и пылезащиты не менее IP44.

Выбор и подключение трансформатора

Если предполагается применить низковольтную систему освещения, то при выборе для нее трансформатора, будь он тороидальным или электронным, необходимо учитывать не только то, что он рассчитан на определенную мощность, но и то, что его выходные обмотки должны быть нагружены равномерно.

Фото прокладки электропроводки в ванной

То есть если, к примеру, у трансформатора на выходной стороне имеется 4 пары клемм и указано, что он рассчитан на номинальную мощность в 200 Вт, значит на каждую клеммную пару можно подключить нагрузку не более 50 Вт.

Как спрятать трансформатор 220/12В за подвесным потолками

Устанавливать трансформатор обязательно следует после выключателя (диммера), а не до него.

Немного о точечном освещении

Ввиду конструктивных особенностей, точечные светильники имеют 30-градусный вектор освещения. Именно поэтому одного такого источника света будет мало для комнаты, но в то же время такое свойство позволяет достаточно плотно монтировать светильники по всей плоскости потолка.

Для того, чтобы наполнить комнату светом, расстояние между светильниками не должно быть больше 100 см. При этом крайние споты, не должны находиться дальше чем в 60 см от стены. Такие показатели свойственны для потолков высотой 2,5 м, поэтому шаг установки должен определяться в зависимости от условий вашего помещения. Главным условием размещения светильников является пересечение конусов освещенности на высоте, большей чем основная масса предметов в комнате.

Галогенные лампы

Галогенные лампы – прекрасный выбор для натяжных потолков. Они имеют множество преимуществ по сравнению с прочими видам. Длительный срок службы лампочек выгодно отличает их от других видов светильников для натяжных потолков. Особенно это бросается в глаза при сравнении галогенных светильников с лампами накаливания.

Достоинства галогенных ламп:

прекрасная подсветка потолочной конструкции (благодаря собственному насыщенному свечению галогенные встроенные лампочки в натяжном потолке способны создавать красочные эффекты);
возможность устраивать подсветку под любым нужным углом;
широкий выбор цвета и форм ламп;
максимальная яркость освещения сразу же после включения светильников;
длительный срок службы.

К недостаткам галогенных ламп относятся:

направленное свечение;
излучение света одного типа – теплого желтого;
опущение потолка не менее чем на 7 сантиметров ( в помещениях с низкой высотой устанавливать галогенные лампы не рекомендуется).

Электропроводка: все начинается здесь

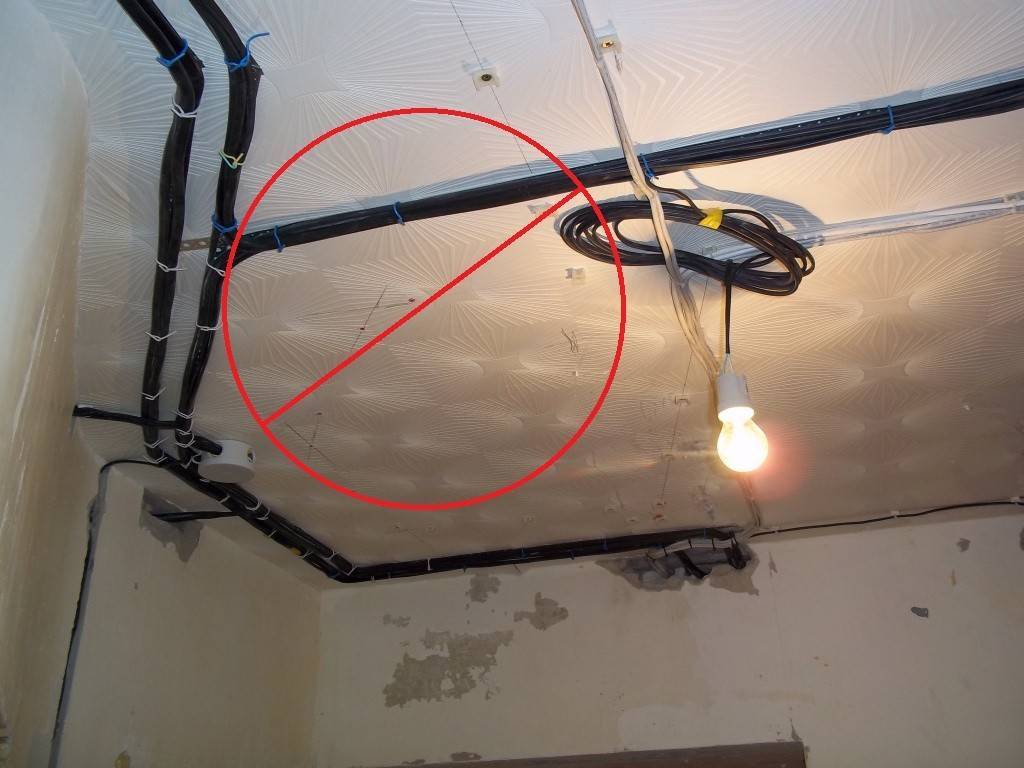

Вся проводка должна быть разведена заранее

Итак:

Перед тем как начинать собственно монтаж точечных светильников в реечных потолок или установку других вариантов освещения, нужно позаботиться о такой банальной вещи как провода. После облицовки потолка протягивать скрытую проводку без разборки конструкции практически невозможно, то же самое можно сказать про лаколизацию, то есть – подвести их именно туда, где будет висеть ваша лампочка Ильича. (См. Светильники для натяжных потолков)
Штробить под провода не нужно, можно просто купить кабель-каналы или другие направляющие под любую инженерную сеть или выполнить прямой монтаж на перекрытие, если оно является несгораемым.

Допускается монтаж без гофры, но только по несгораемым покрытиям

О том, как вести проводку в каркасах смотрите обучающее видео в этой статье, где профессиональный электрик делится своим опытом.
Но для начала нужно распланировать, где какой светильник на вашем потолке будет находиться! Поэтому проектирование освещение начинается еще задолго до окончательной отделки реечных потолков, одновременно с разработкой конфигурации каркаса.

Металлорукава для прокладки проводов

Таблица для подбора сечения жил

Есть специальные формулы и таблицы для расчета этих параметров, пользуйтесь ими. Однако помните, что сечение 1,5 мм2 – недопустимо.
При определении нагрузки достаточно суммировать мощность всех электрических приборов, которые подключены к конкретному участку цепи.

Такой блок питания требует места для размещения

Самые популярные схемы

Стандартные схемы расположения светильников на потолке характеризуются простыми геометрическими формами:

Круглая. Подходит для квадратных помещений. Круг обеспечивает равномерную подсветку по центру, но оставляет темные углы — из-за такого эффекта маленькая комната визуально будет выглядеть еще меньше. Чтобы этого избежать, добавьте на стены бра или дополнительные точки подсветки в углах.
Овальная. Аналог круглой в прямоугольных комнатах. Отлично подсвечивает по периметру, но центральная часть может казаться темной — решается установкой люстры.
Квадратная. Используется в таких же пространствах, помогает осветить периметр. Чтобы центр не казался темным, добавьте люстру.
Прямоугольная. Для вытянутых комнат. Работает как овальная, чаще всего требует люстру или дополнительный ряд светильников по центру (2 квадрата с одной общей стеной вместо прямоугольника).

Более оригинальные дизайнерские рисунки (полукруг, звезда, волна и другие) с применением люстры и без нее, ищите на фото.

Если нужно распределить по натяжному потолку точное количество светильников, изучите рекомендации ниже:

5. Удачный пример размещения светильников в количестве 5 штук — квадрат или прямоугольник с центральной точкой на потолке. То есть строится 4 угла и строго по центру добавляется пятая вершина. Этот способ подходит для монтажа в спальнях, гостиных, кухнях, ванных комнатах. Узкие коридоры лучше подсветить зигзагом или прямой линией.
6. Простая схема — 2 ряда по 3 штуки. Но есть и более оригинальные варианты: 4 в каждый угол и 2 для подсветки определенной зоны (диван в гостиной, рабочая в кабинете).
7. Нечетное количество удобнее поделить — например, 5 разместить полукругом, а оставшимися двумя подсветить нужные зоны. Для равномерного распределения используйте схему 3:1:3 (она же 2:3:2), когда в центр комнаты помещается 3 лампы, а по краям по 2.
8. Если достаточную мощность даст только 8 ламп, распределить их можно ромбом — но в этом случае обязательно досвечивать углы настенными лампами. Вариант для квадратных помещений — 2 ряда по 4. В вытянутых длинных линий лучше избегать — попробуйте схему 3:2:3.

Выбор и установка освещения для подвесного потолка
